Besiktningsrapport

5.7

Installation genom

Takkraft

Datum

25 augusti 2026

Ort

Gustavsberg, Stockholms län

Anslutning av ledare

Skarp kant

Batteri PE

Signalkabel batteri

90% godkända10% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/19

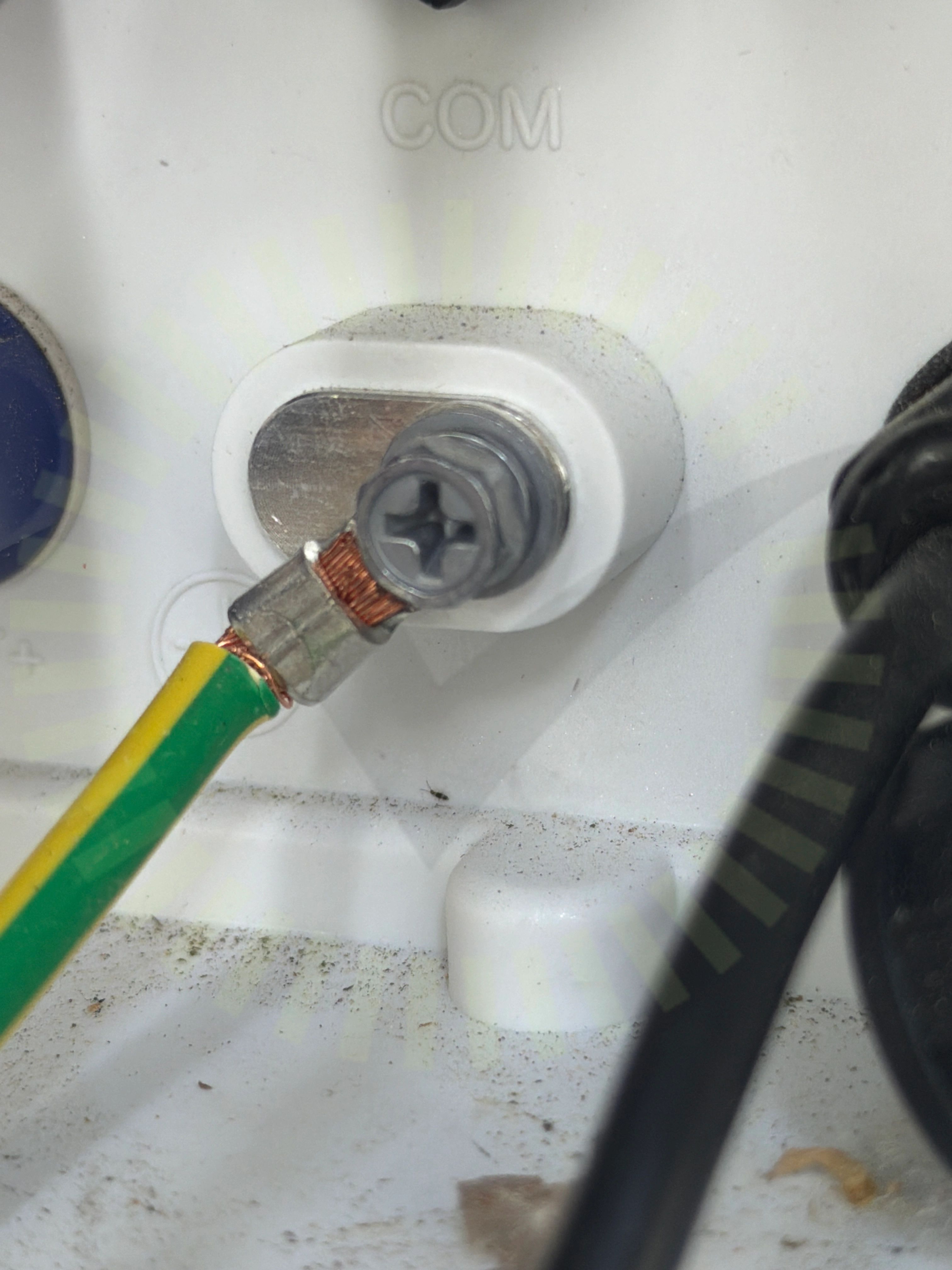

1.1 Batteri PE

Inte godkänd

Plint för jordkabeln är inte åtdragen.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3

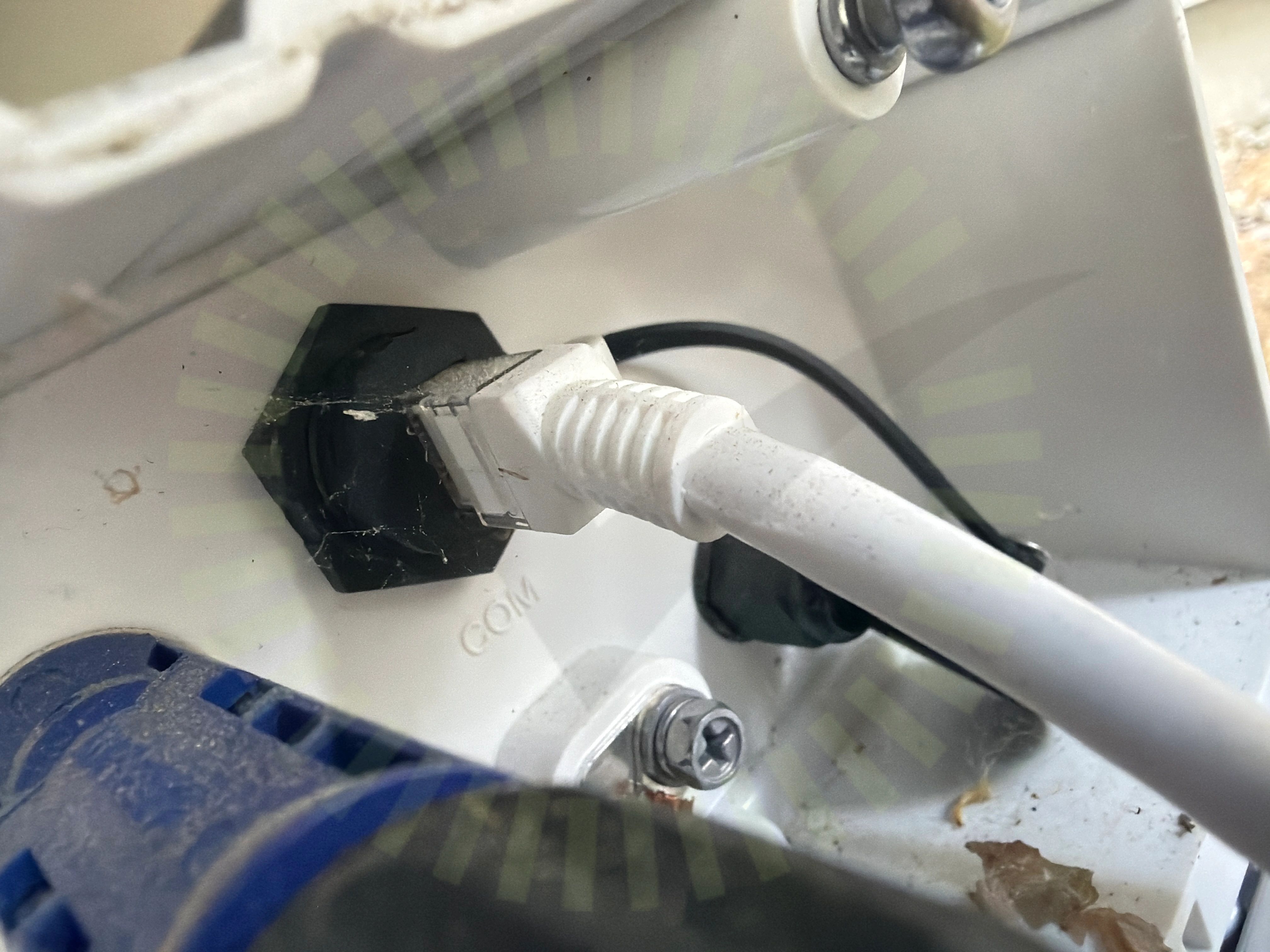

1.2 Signalkabel batteri

Inte godkänd

Förskruvning för batteriets signalkabel saknas.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 11

Godkända kontrollpunkter

17/19

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

4/41

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint i flera anslutningar.

SS 436 40 00 (134.1.4)

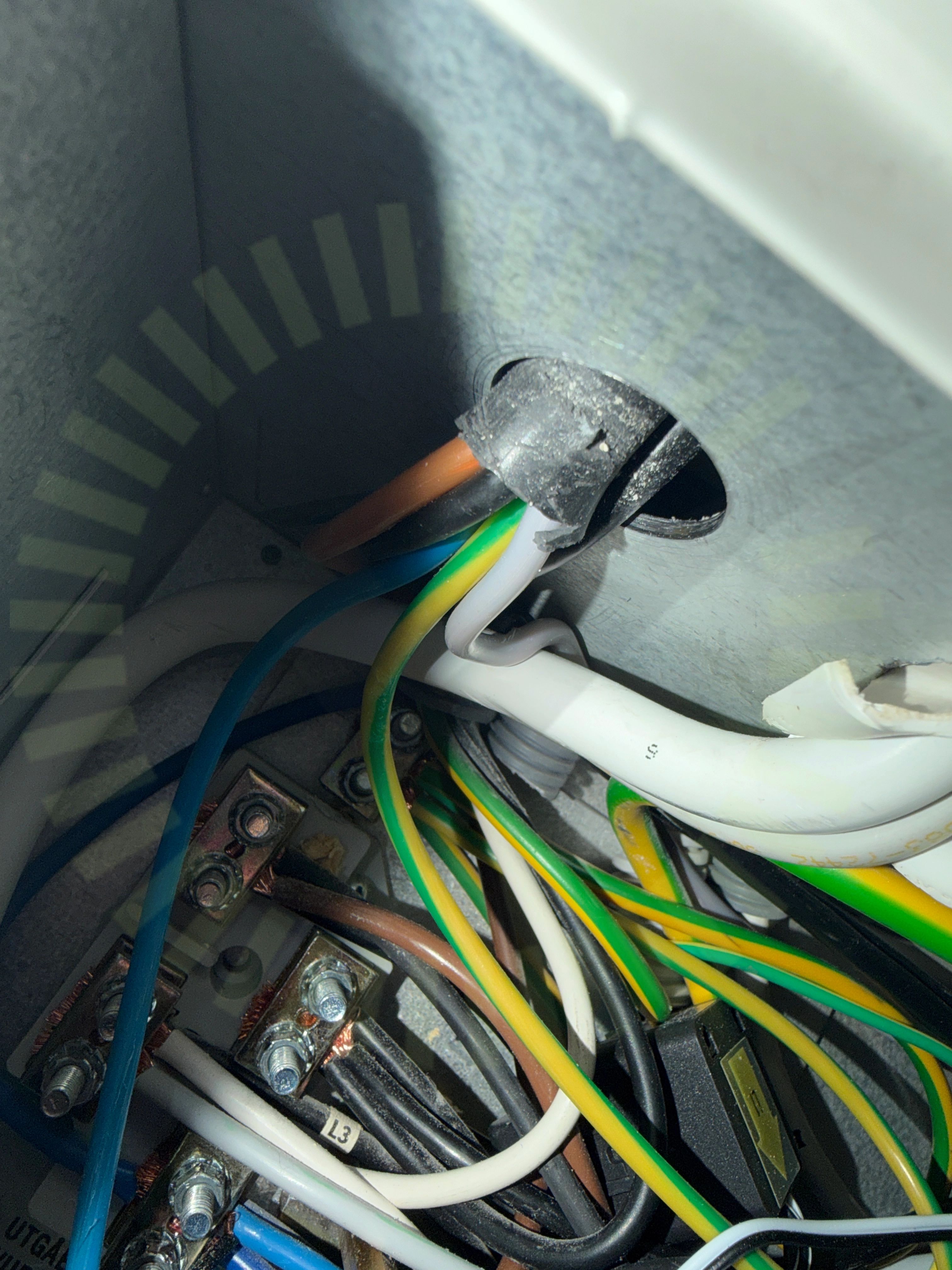

2.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

2.4 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

37/41

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
