Besiktningsrapport

9.5

Installation genom

Söderens

Datum

27 september 2023

Ort

Landvetter, Västra Götalands län

Klämmornas placering

Kabeluppfästning

Skydd mot beröring

+ 2

94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/41

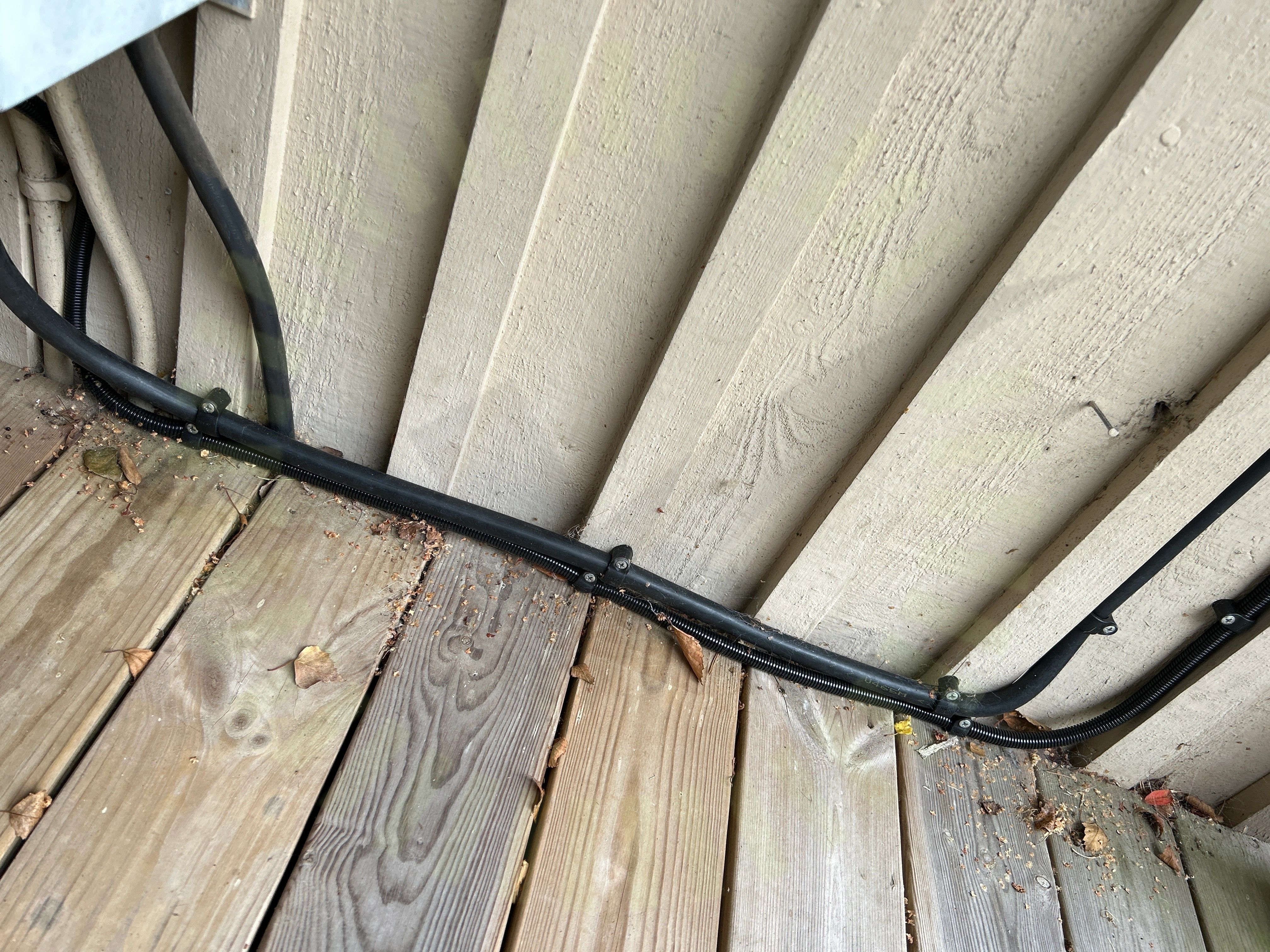

2.1 AC Kablage förläggning

Inte godkänd

Ac-kablage bör ej ligga mot altanen utan skydd.

SS 436 40 00 (522.8.4)

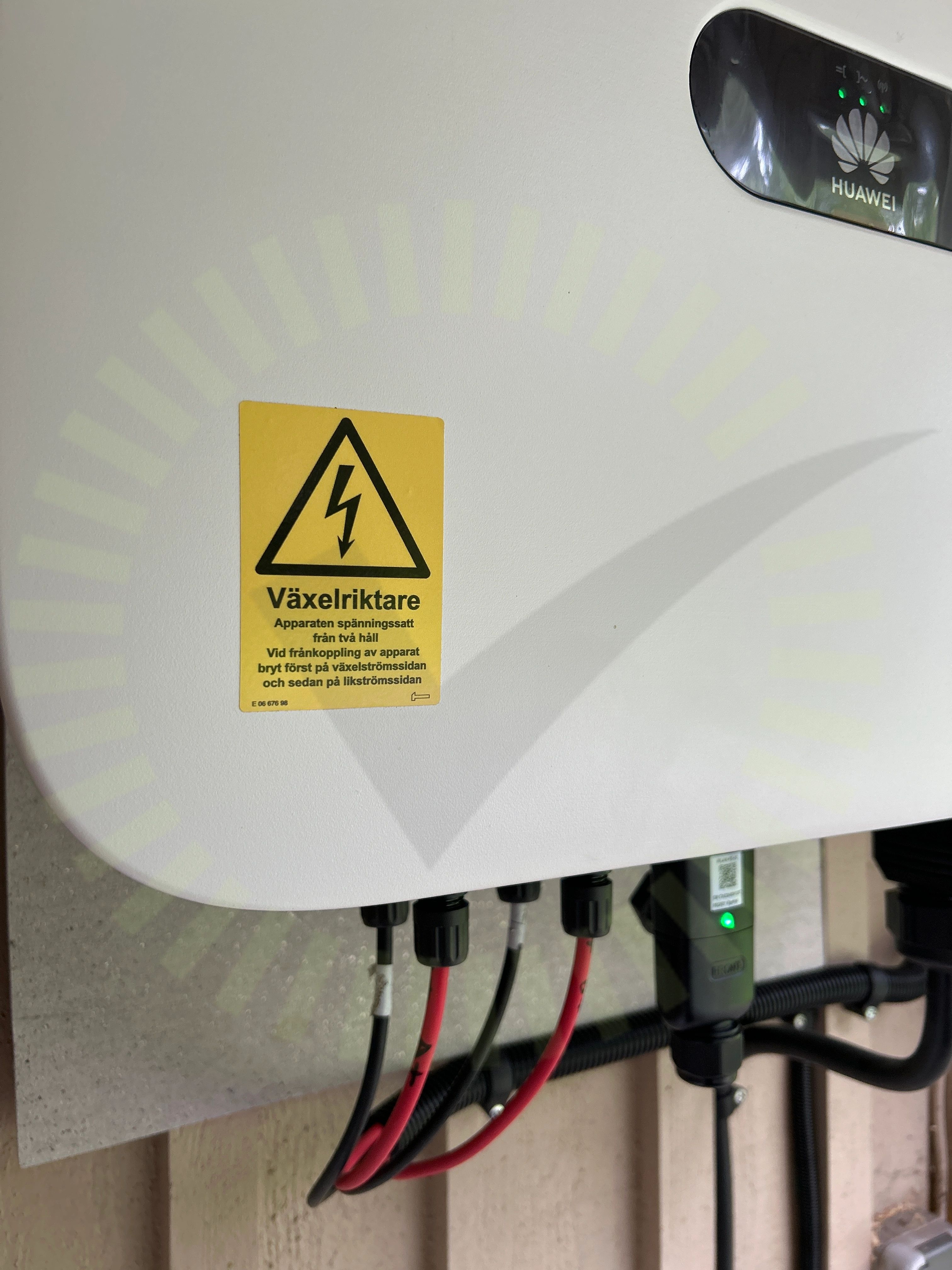

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd korrekt enligt gällande regler. Varning för likspänning saknas samt att spänningssatta delar inte går att frånkoppla.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/41

AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41

Dubbel matning

Trina: TSM-NEG9.28

Anmärkningar

1/14

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Anmärkningar

1/7

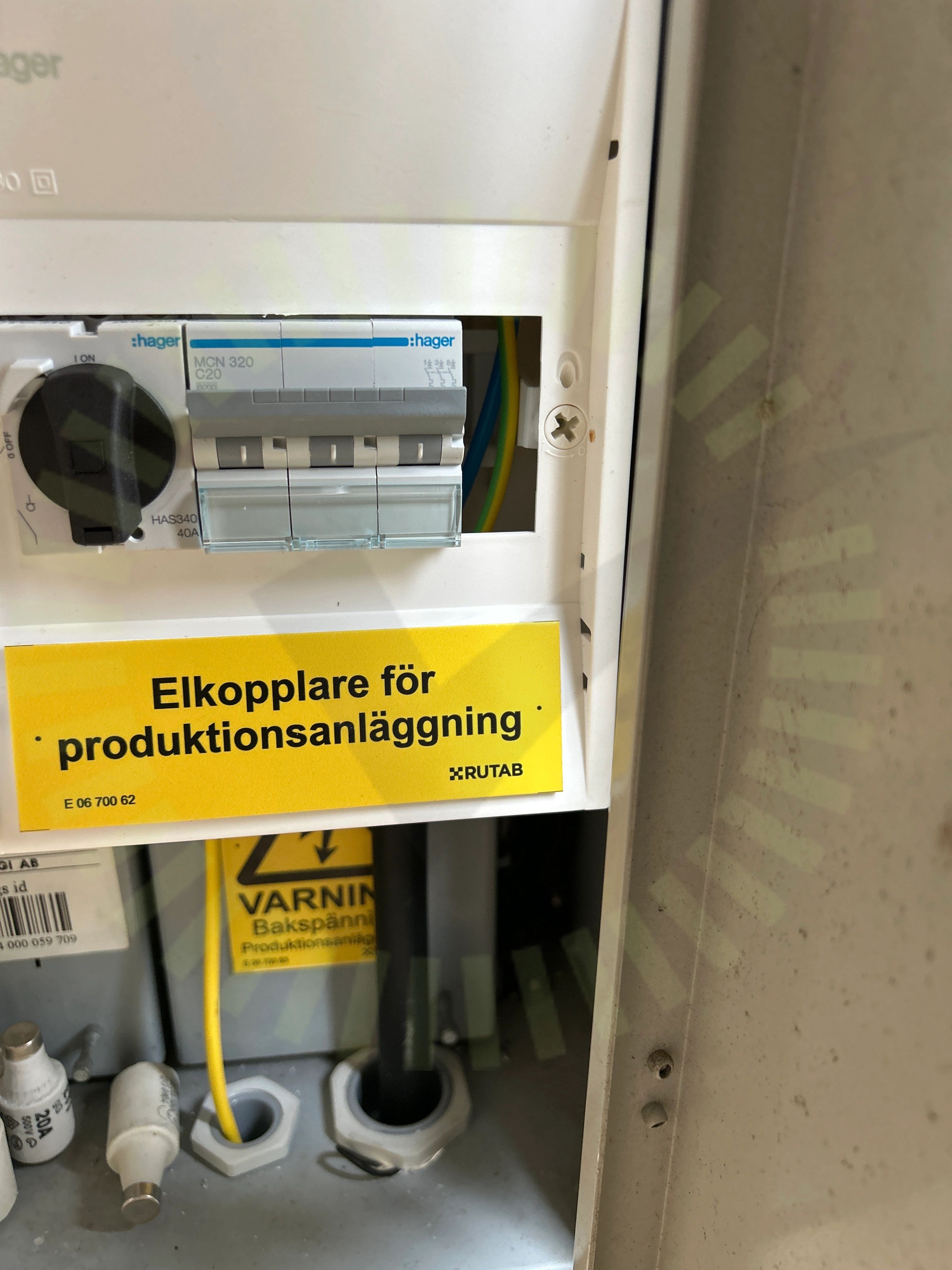

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/22

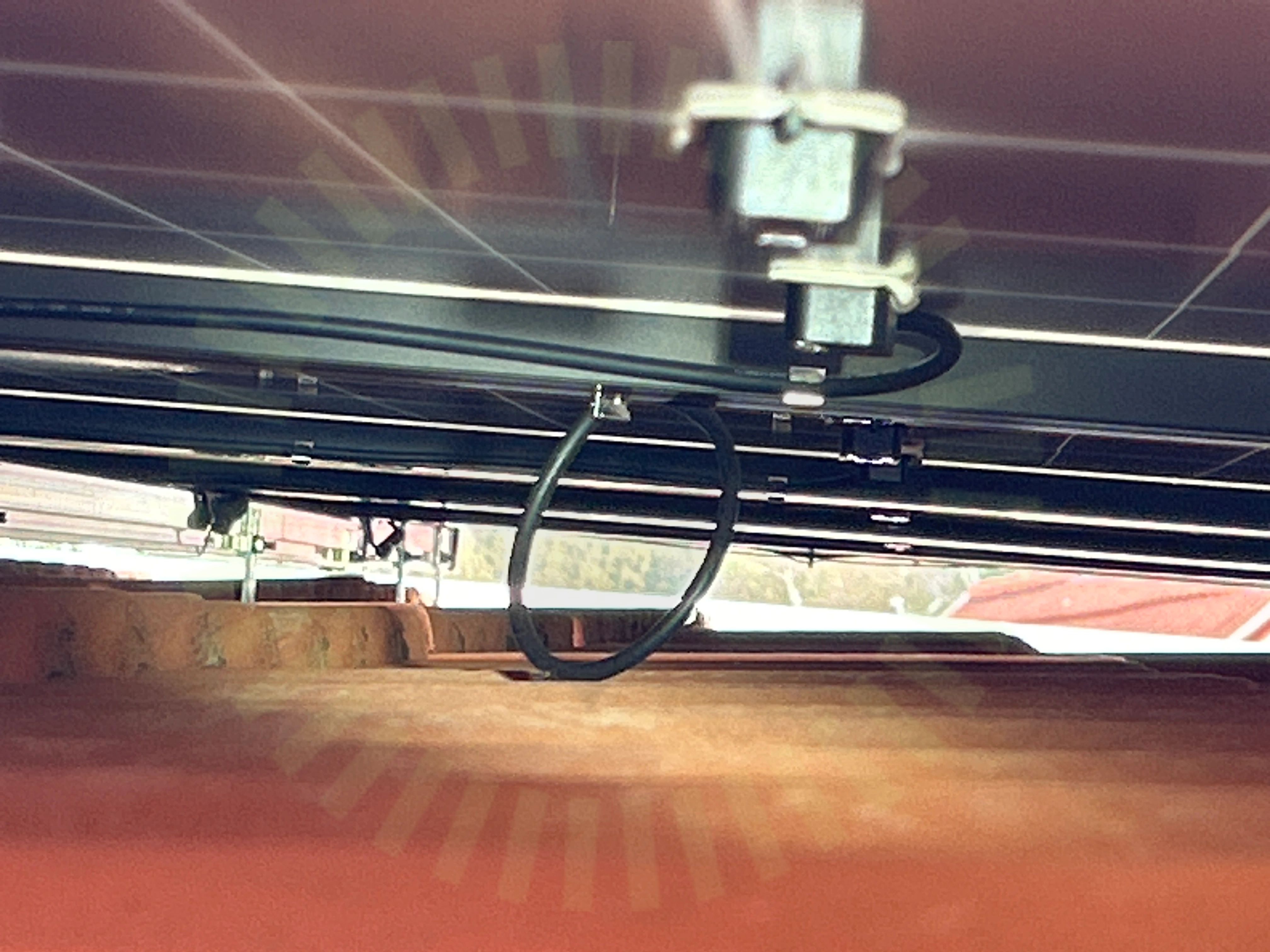

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

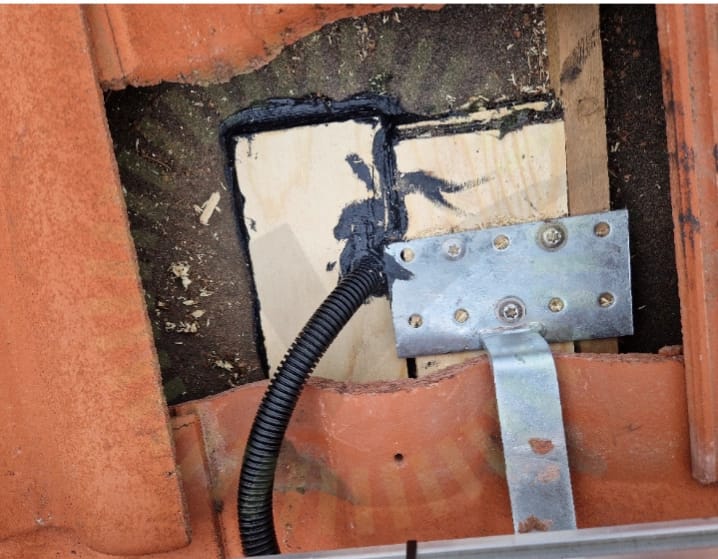

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och Vindlastberäkning
