Besiktningsrapport
6.9
Installation av
Skånska Energi
Datum
20 maj 2024
Ort
Flyinge , Skåne län
Kabeluppfästning
Klämmornas placering
Kontaktdon

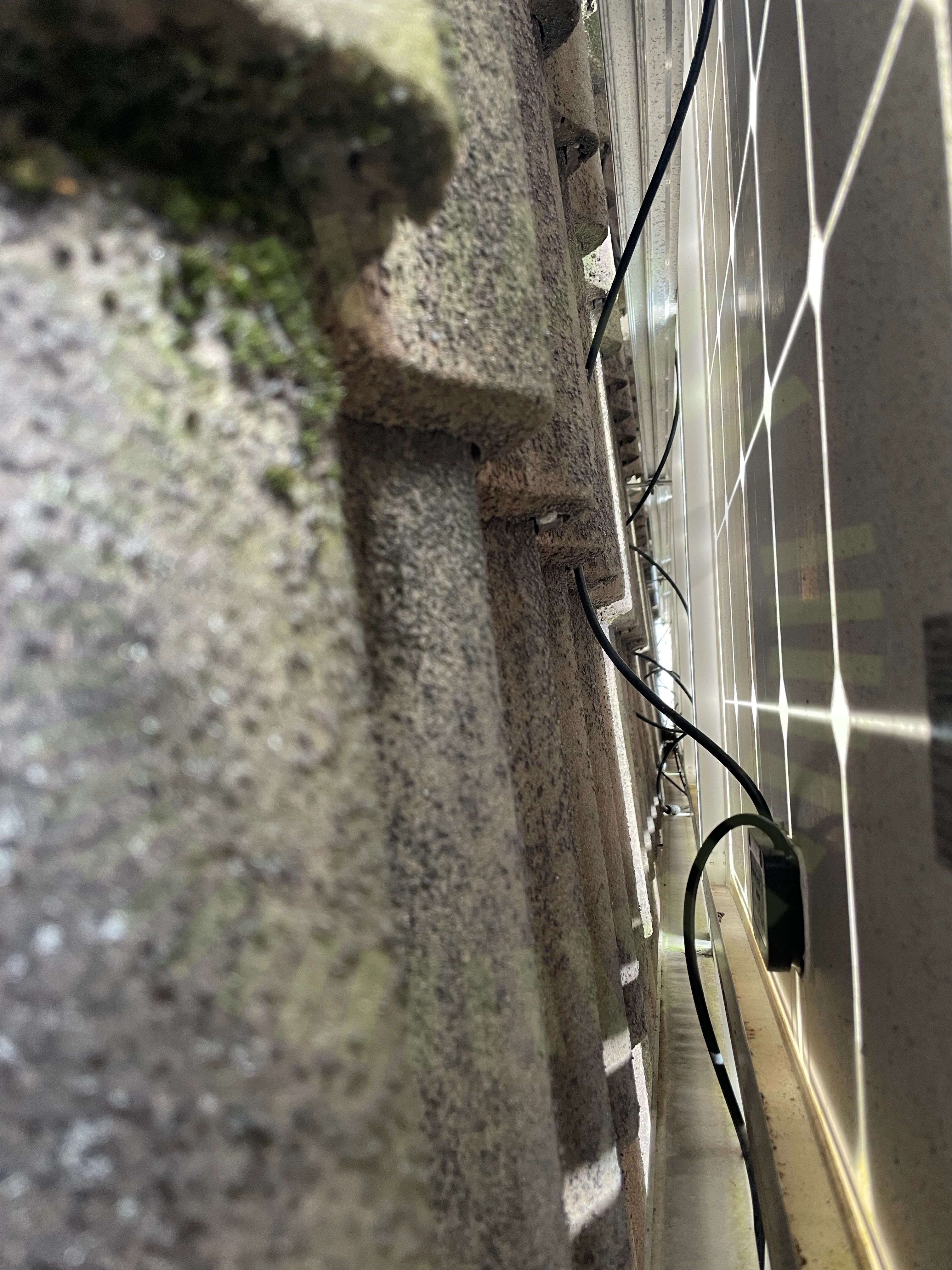

+ 6
78% godkända
22% ej godkända
Om installationen
Paneler
CSUN Solar: CSUN(255-270)-60M
Montagesystem
Renusol: VS+
Växelriktare
GoodWe: GW4000-6000-DT
Tillbehör
Säkerhetsbrytare DC
Installerad av Skånska Energi som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare DC
Godkända kontrollpunkter
8/8
Tak 1, CSUN Solar: CSUN(255-270)-60M
Anmärkningar
6/19
3.1 Avsaknat underlag
Inte godkänd
Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

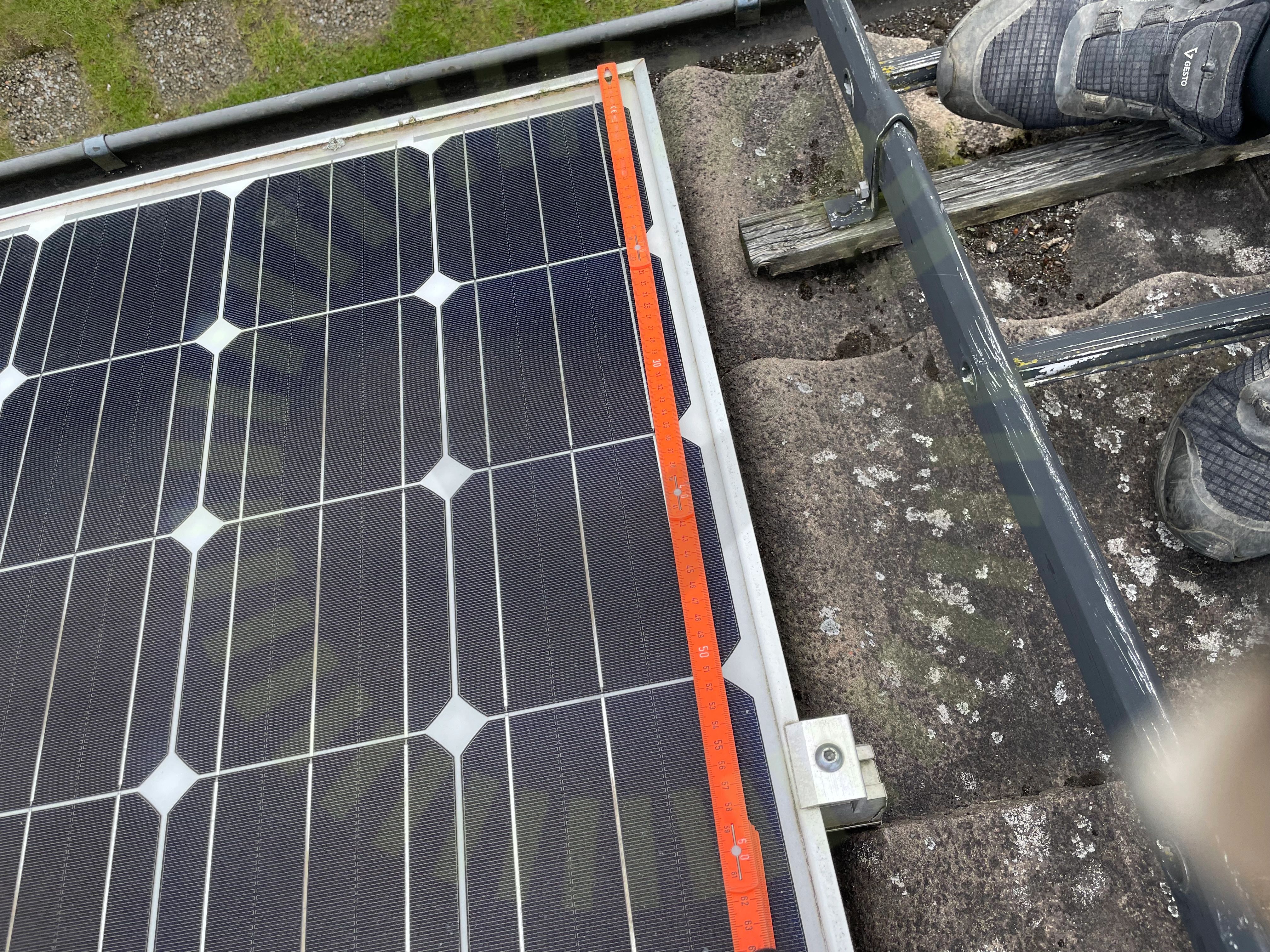

3.2 Klämmornas placering
Inte godkänd
Manual för godkända klämzoner saknas. Klämmor är placerade från ca 10 cm upp till 57 cm.

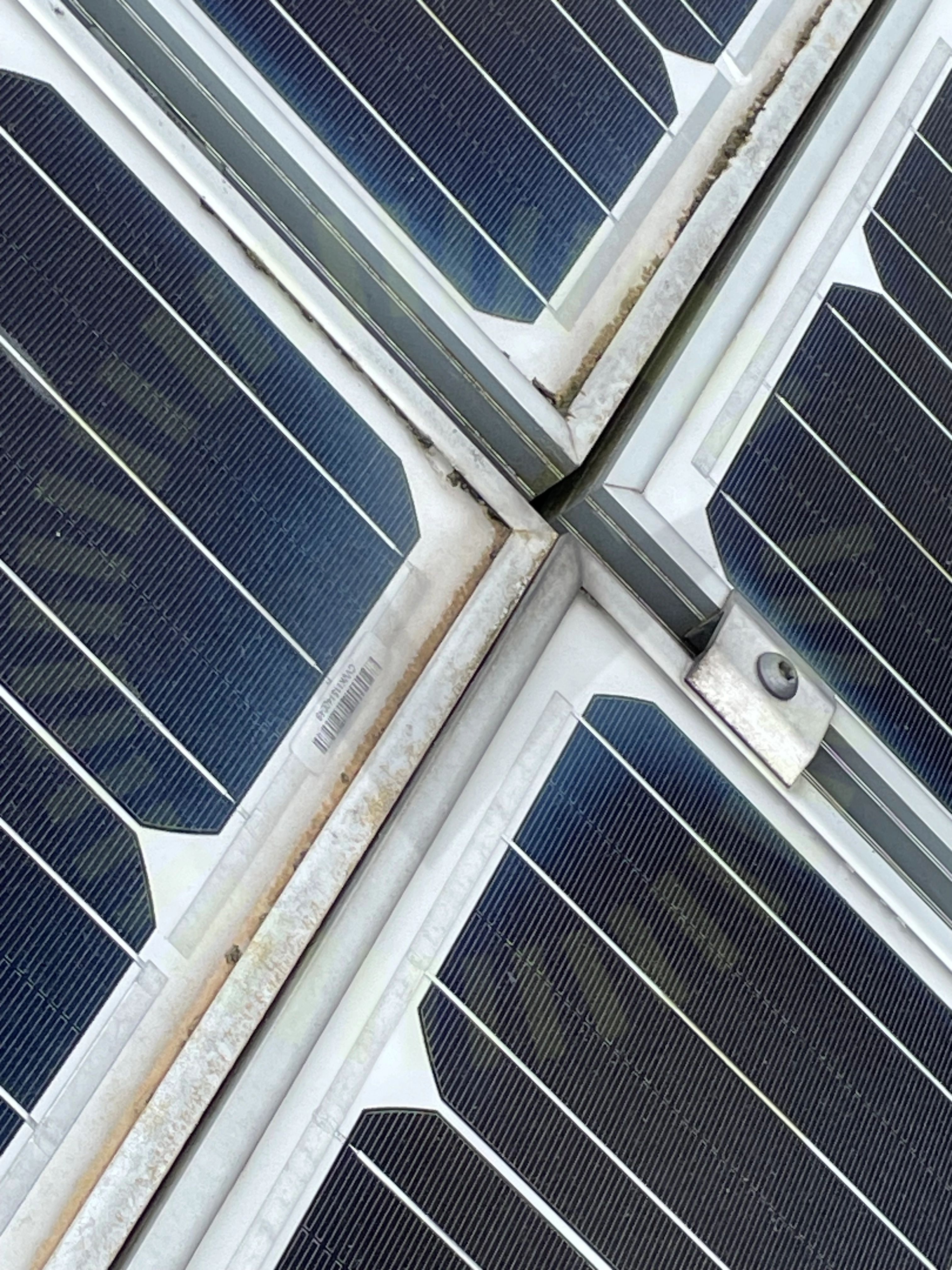

3.3 Panelramar separerade
Inte godkänd
Panelernas ramar ligger dikt an varandra.
3.4 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
3.5 Kopplingslåda böjradie
Inte godkänd
Kablage hänger ut från kopplingslåda och stresspåverkar utgången generellt.
3.6 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.
Godkända kontrollpunkter
13/19
Tak 1, Renusol
Anmärkningar
10/25

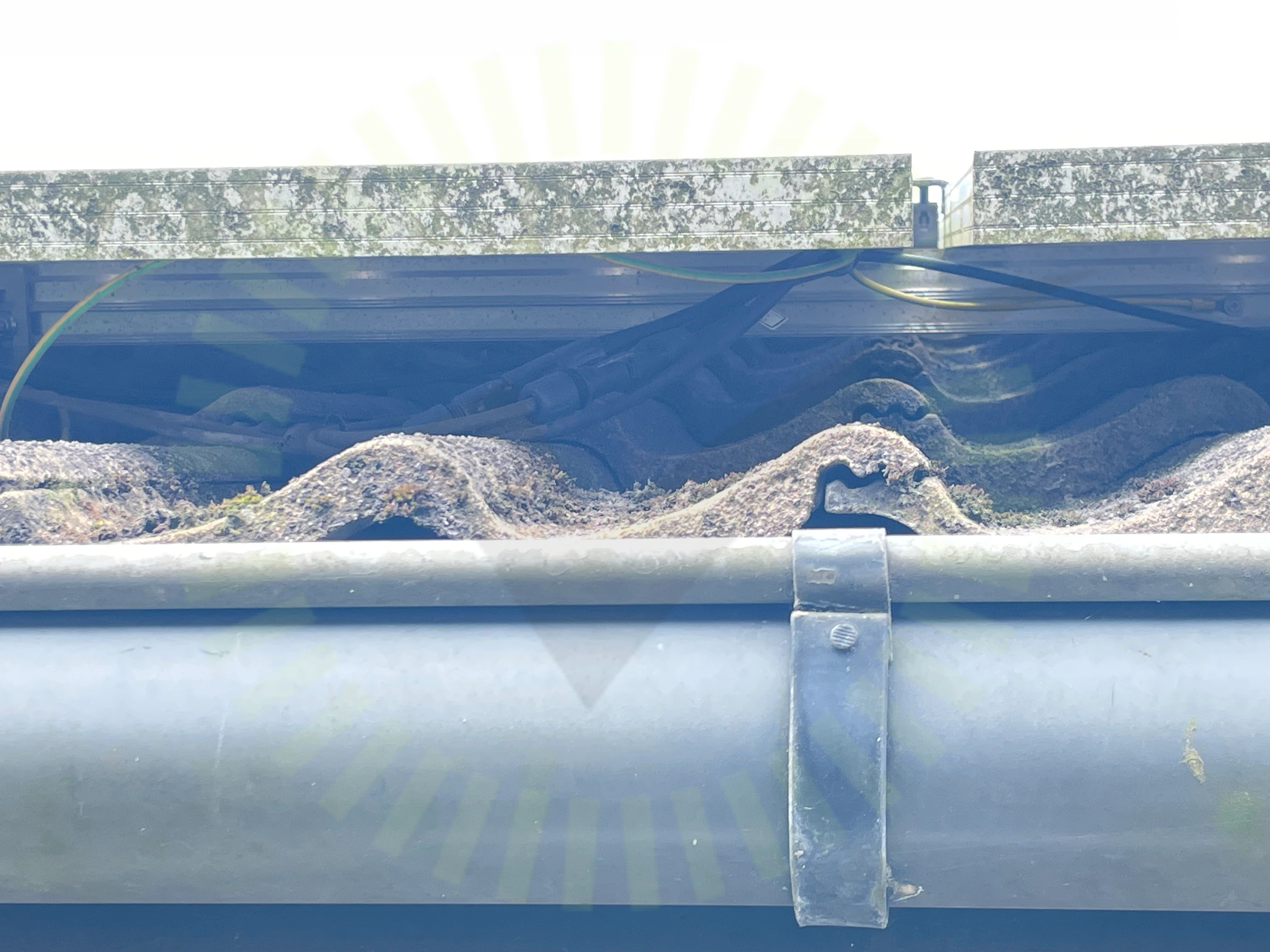

4.1 Potentialutjämningsledare
Inte godkänd
Potentialutjämningsledare har inte korrekt färgmärkning.
4.2 Avsaknat underlag
Inte godkänd
Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad eller manualer finns tillgängligt.

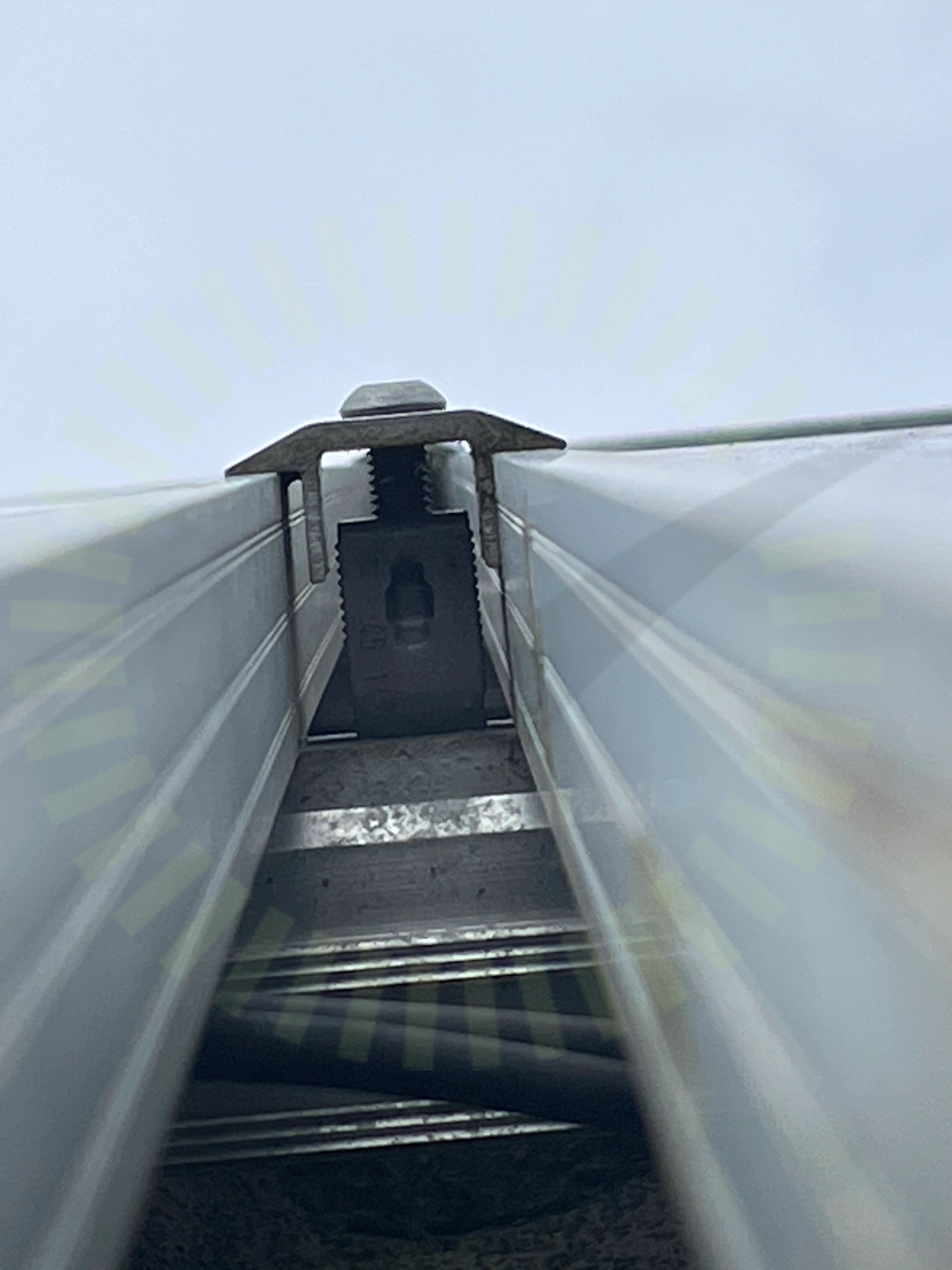

4.3 Mittklämmor
Inte godkänd
Mittklämmor håller inte korrekt om panelen vid flertalet ställen.
4.4 Skenornas överhäng
Inte godkänd
Lastberäkning saknas, korrekt bedömning kan ej genomföras.
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.6 Kabeluppfästning
Inte godkänd
Samtlig kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

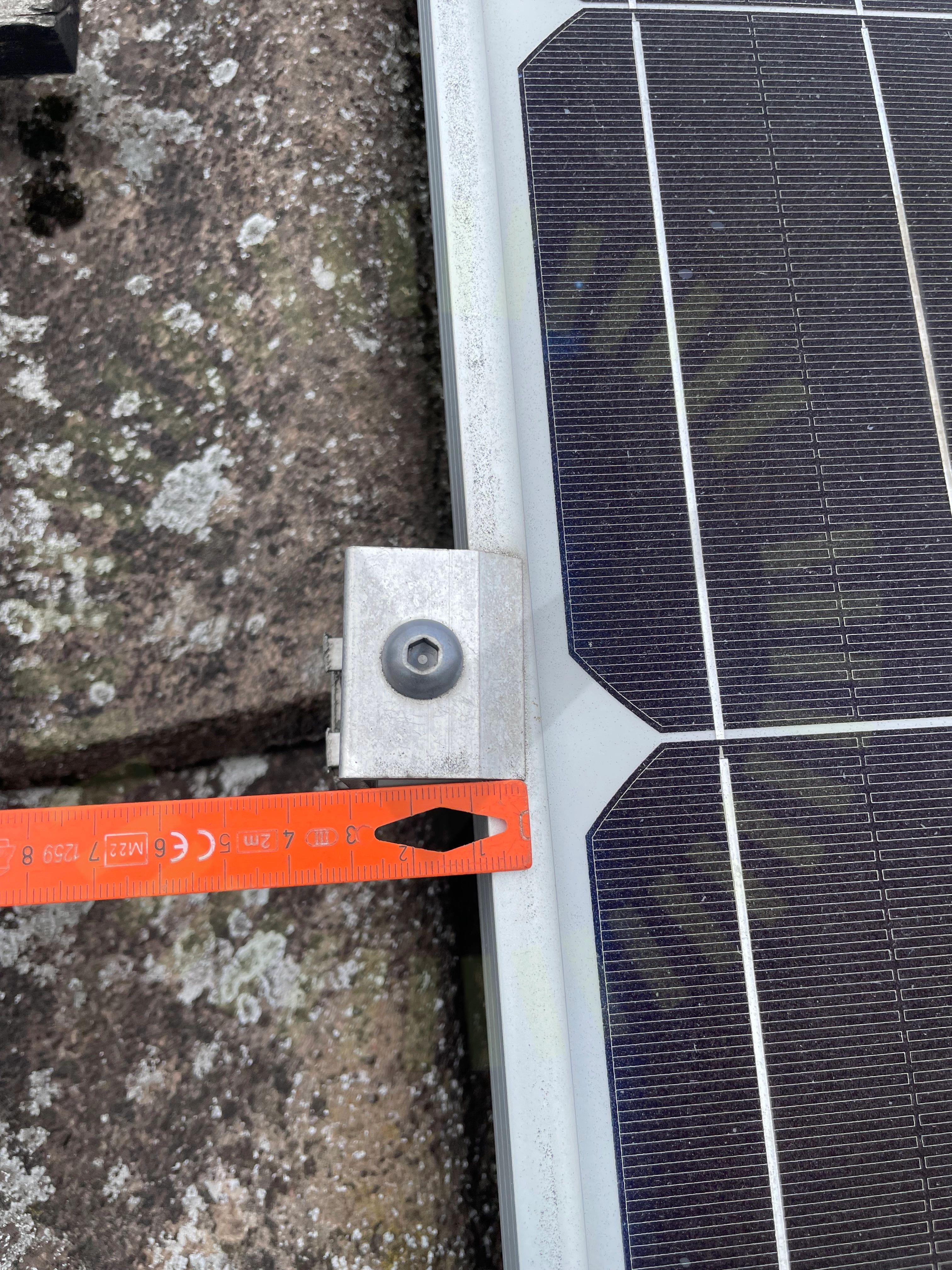

4.7 Ändklämmor
Inte godkänd
Ändklämmor håller inte korrekt i panelen. Flertalet ändklämmor är snedvridna.
4.8 Skenors avstånd till varandra
Inte godkänd
Lastberäkning saknas, kontroll kan ej genomföras.

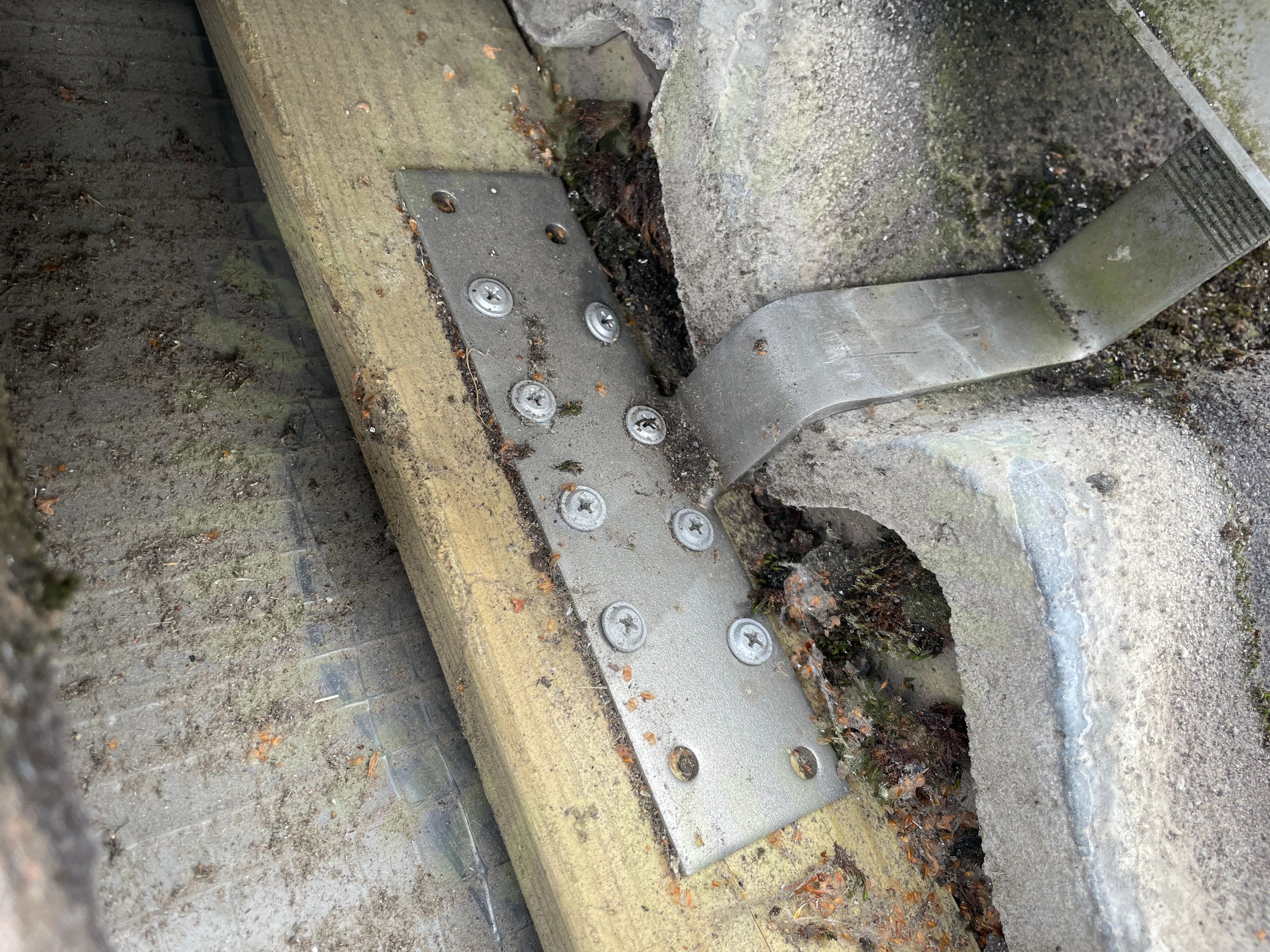

4.9 Underliggande takpanna
Inte godkänd
Takkroken ska ha 5 mm mellan sig och underliggande takpanna.
4.10 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Godkända kontrollpunkter
14/25
Ej tillgängligt vid besiktning
1/25
Varselmärkning
Godkända kontrollpunkter
1/1
Växelriktare
Anmärkningar
1/34

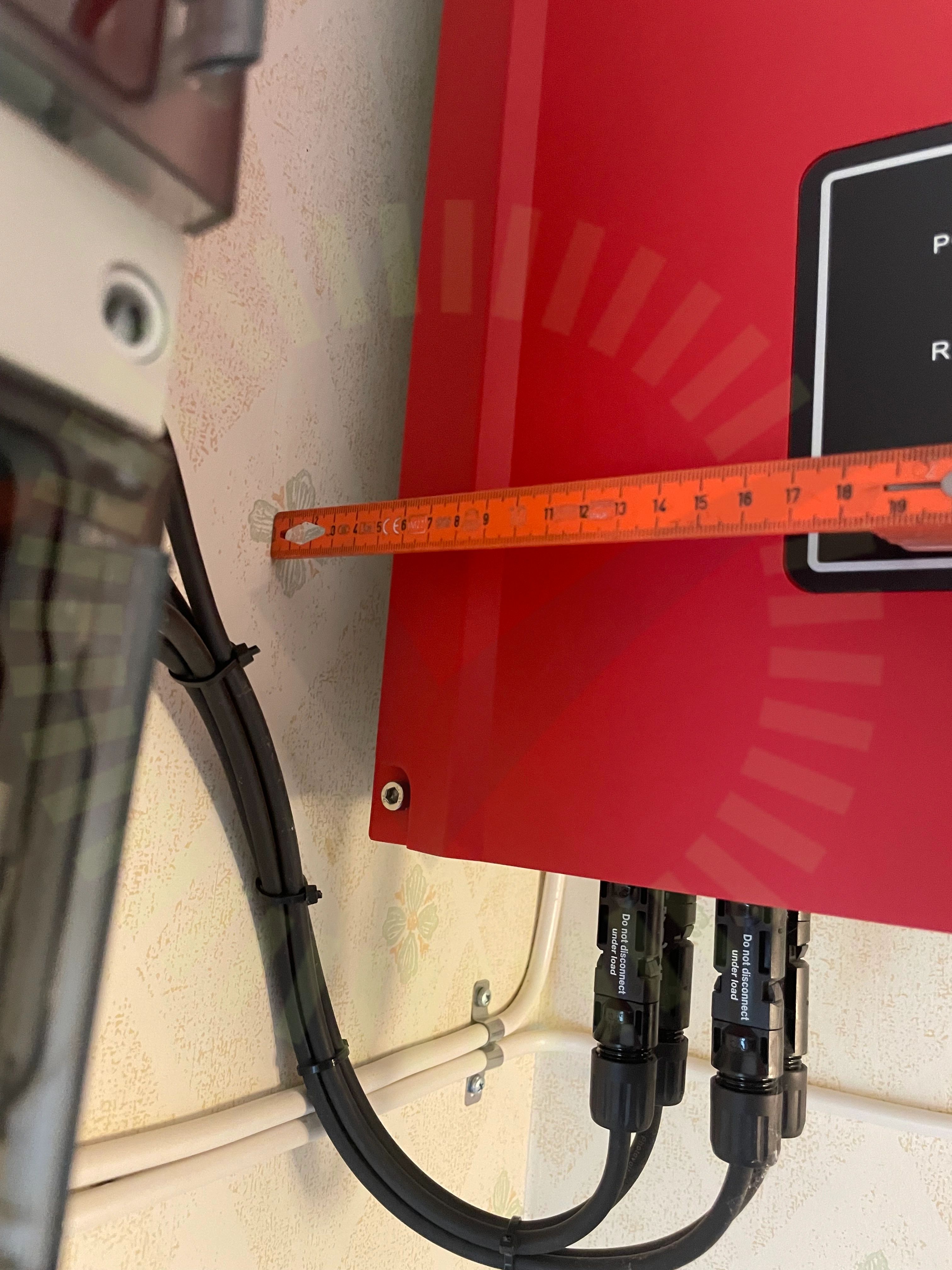

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket och en vägg.
Godkända kontrollpunkter
31/34
Ej tillgängligt vid besiktning
2/34
