Besiktningsrapport

9.3

Installation genom

Din Elkontakt i Kungälv

Datum

24 mars 2023

Ort

Spekeröd, Västra Götalands län

Skenornas infästning

Råspontsinfästning

Stress på kontakter

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

Solitek: Solid Bifacial B.60

Montagesystem

FixNordic: Betonpannor

Växelriktare

GoodWe: GW5-10kW ET Series

Batteri

BYD: HVS Battery-Box Premium (5.1-12.8)

Installerad av Din Elkontakt i Kungälv som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (7)Tak 1, FixNordic: Betonpannor (25)Tak 1, Solitek: Solid Bifacial B.60 (15)Varselmärkning (4)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/7

2.1 Infästning

Inte godkänd

Det saknas skruvar efter batteriet är monterat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

6/7

Avstånd

Internet

Moduler

Temperatur

Utrymme

Väderskydd

Tak 1, FixNordic: Betonpannor

Anmärkningar

2/24

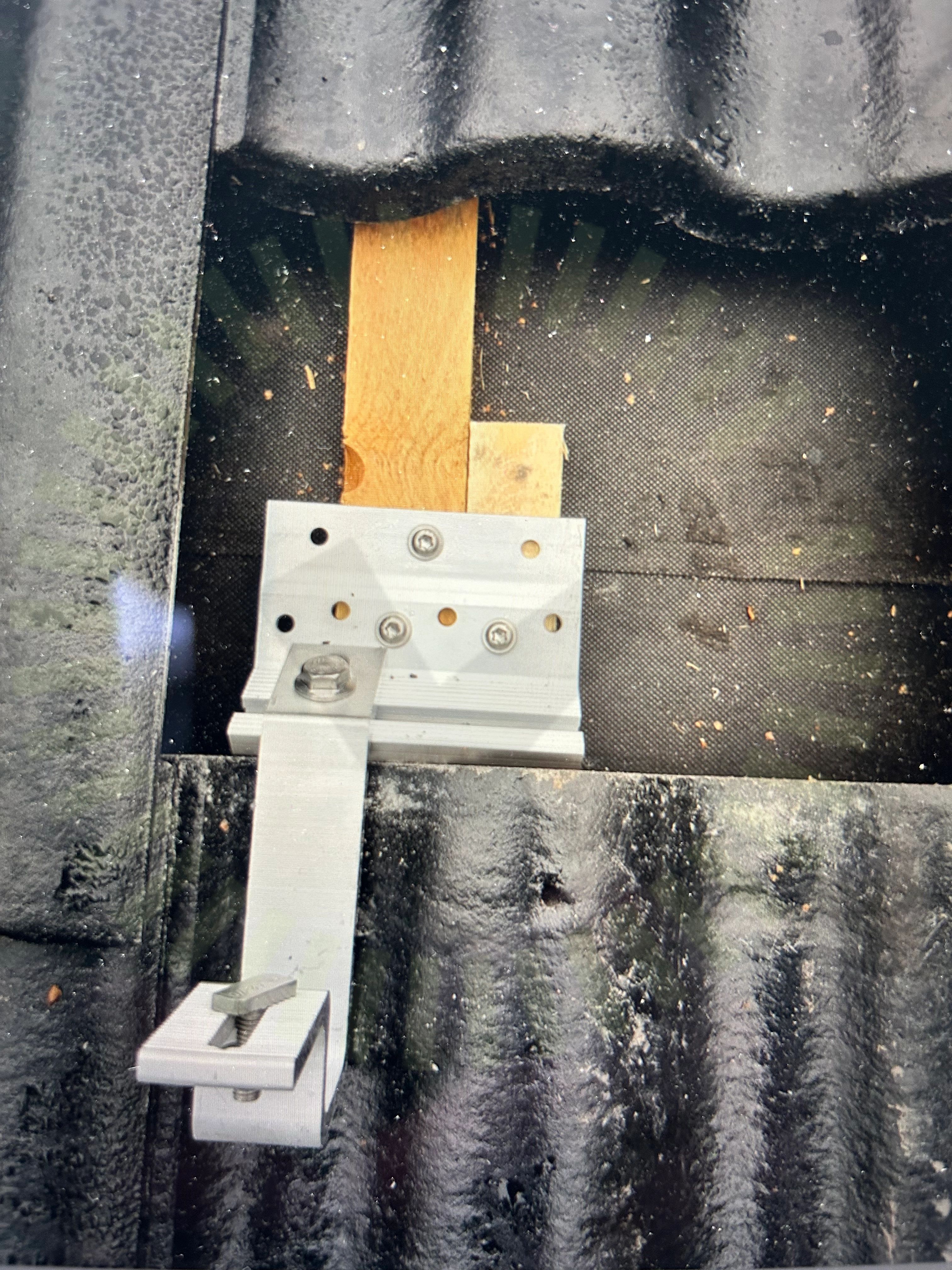

3.1 Råspontsinfästning

Inte godkänd

Underlag för råspontsinfästning med montagesystemet saknas.

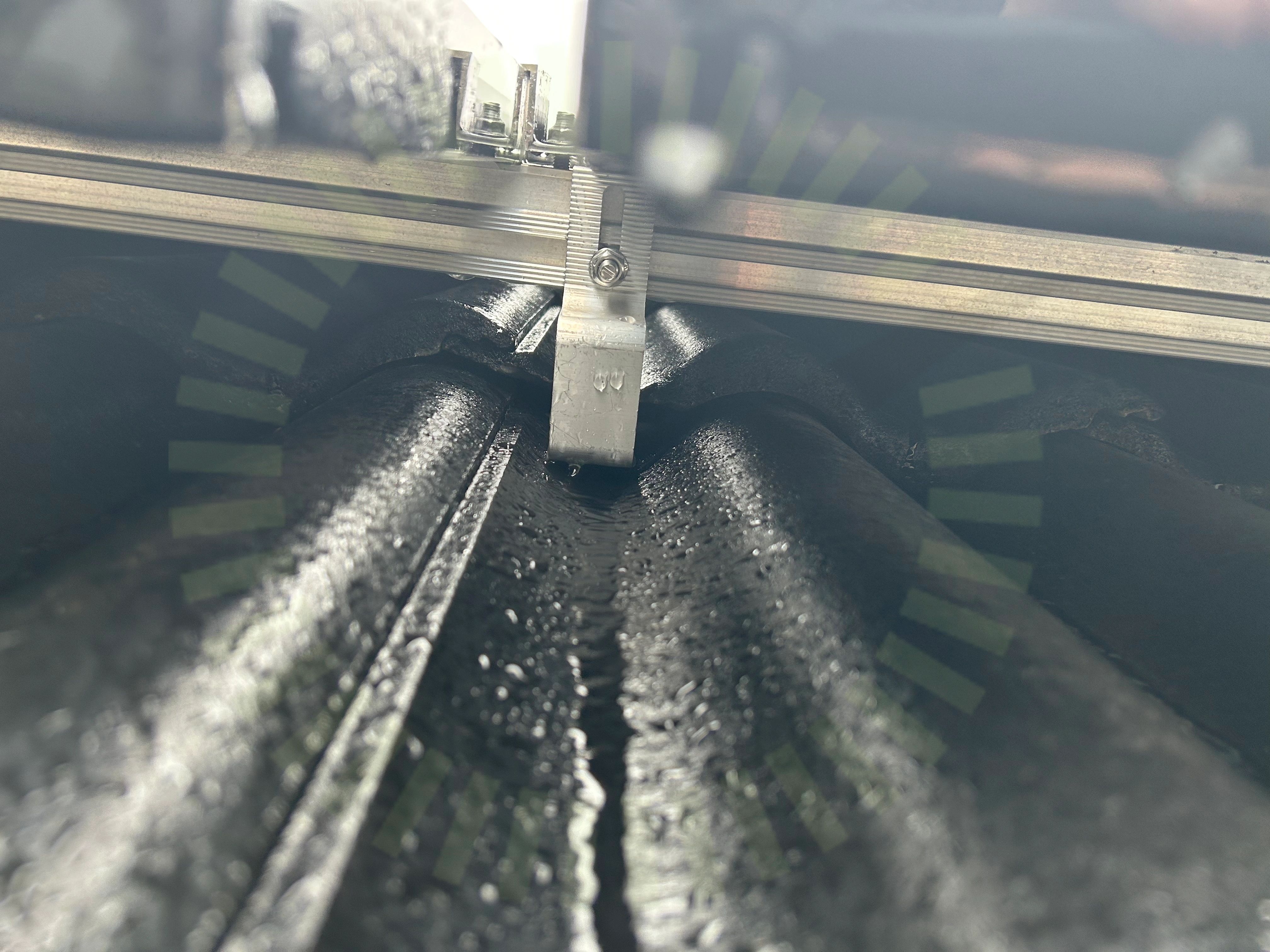

3.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Assembly system for tile roofing From FIXNORDIC, Sida 8-9

Godkända kontrollpunkter

20/24

Använd skruv för klämma

Främmande material

Kabeluppfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Takkrokarnas CC

Termisk brytpunkt skenor

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/24

Takgenomföring

Takstolsinfästning

Tak 1, Solitek: Solid Bifacial B.60

Anmärkningar

2/15

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

SoliTek SOLID INSTALLATION MANUAL, Version: 22 03, Sida 16

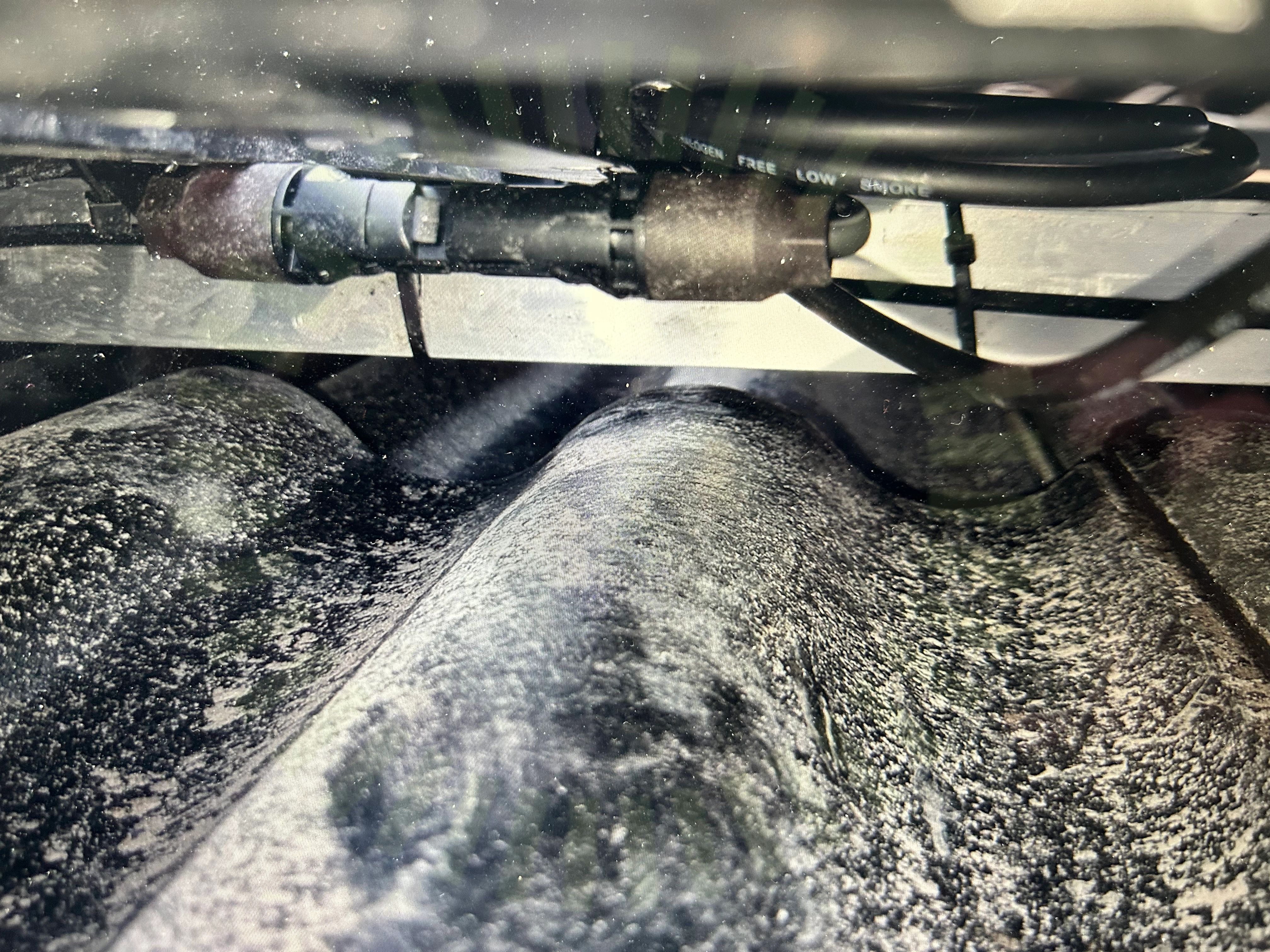

4.2 Stress på kontakter

Inte godkänd

För hård böj på kontakt

Godkända kontrollpunkter

10/15

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Ej tillgängligt vid besiktning

3/15

Förbindelse av kontakter

Kontakter

Kopplingslåda

Varselmärkning

Anmärkningar

2/4

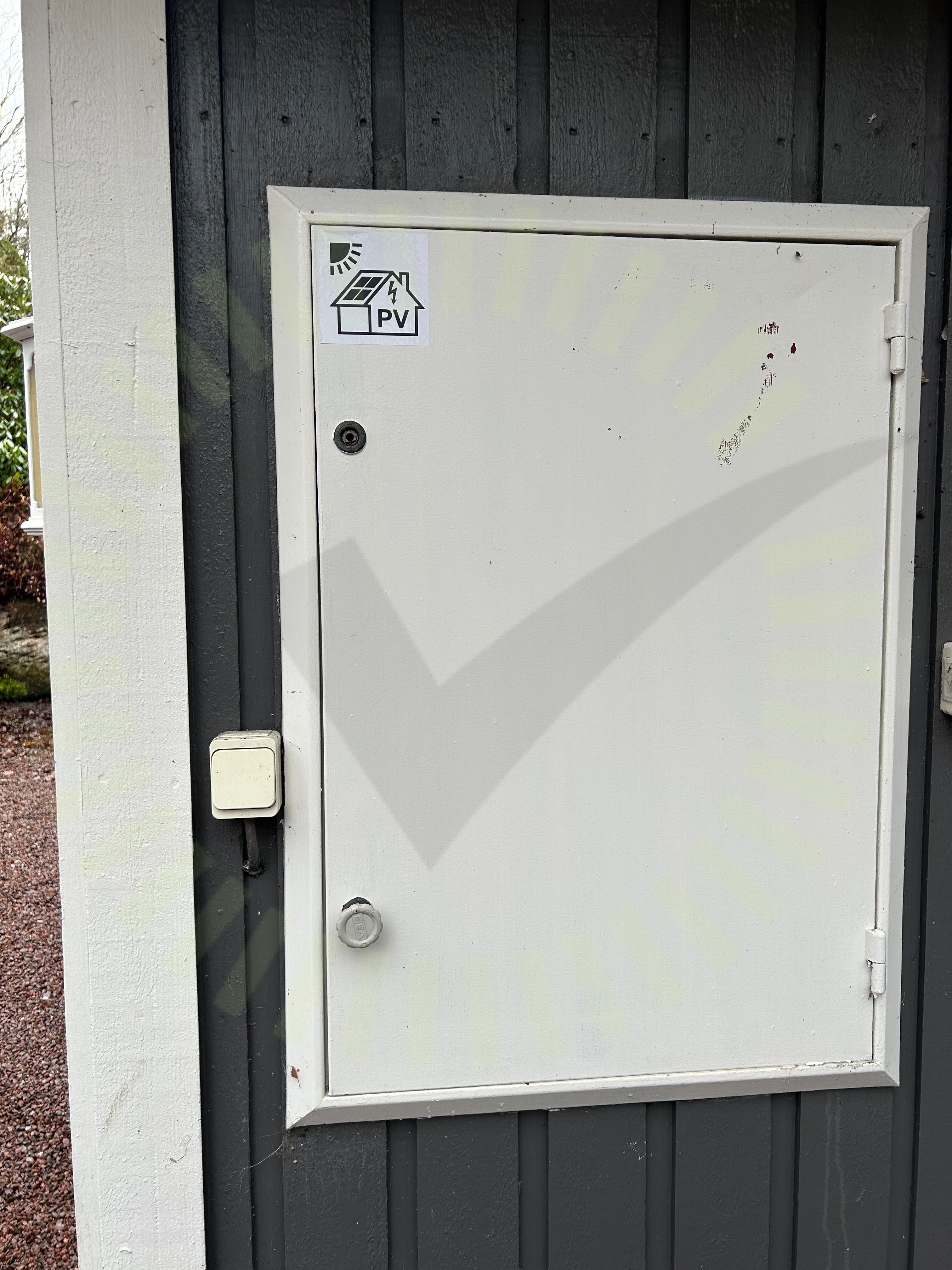

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.(rekommenderar att skruva fast märkningar)

ELSÄK-FS 2022:2 - § 11

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

33/33

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Max total effekt

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
