Besiktningsrapport

Mätningar av DC strängar saknas.

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Jordkabeln sitter löst i plinten.

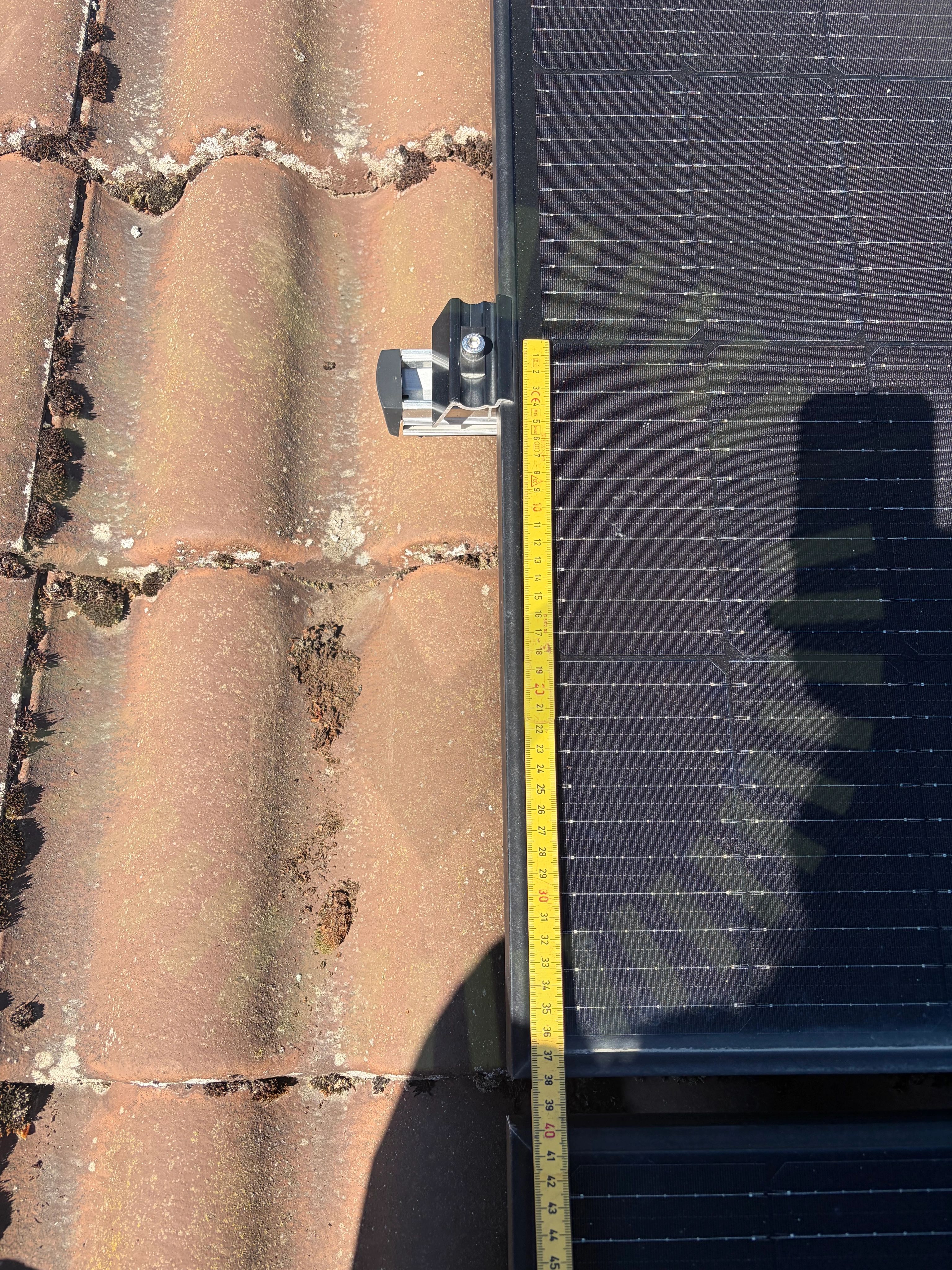

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Bilden visar klämzon på kortsida av panel där paneler visar tydliga spår efter för tunga snölaster och ramen bågnar. På huvudbyggnaden förekommer för korta klämzoner (långsida) utifrån de snölaster som förekommer på adressen.

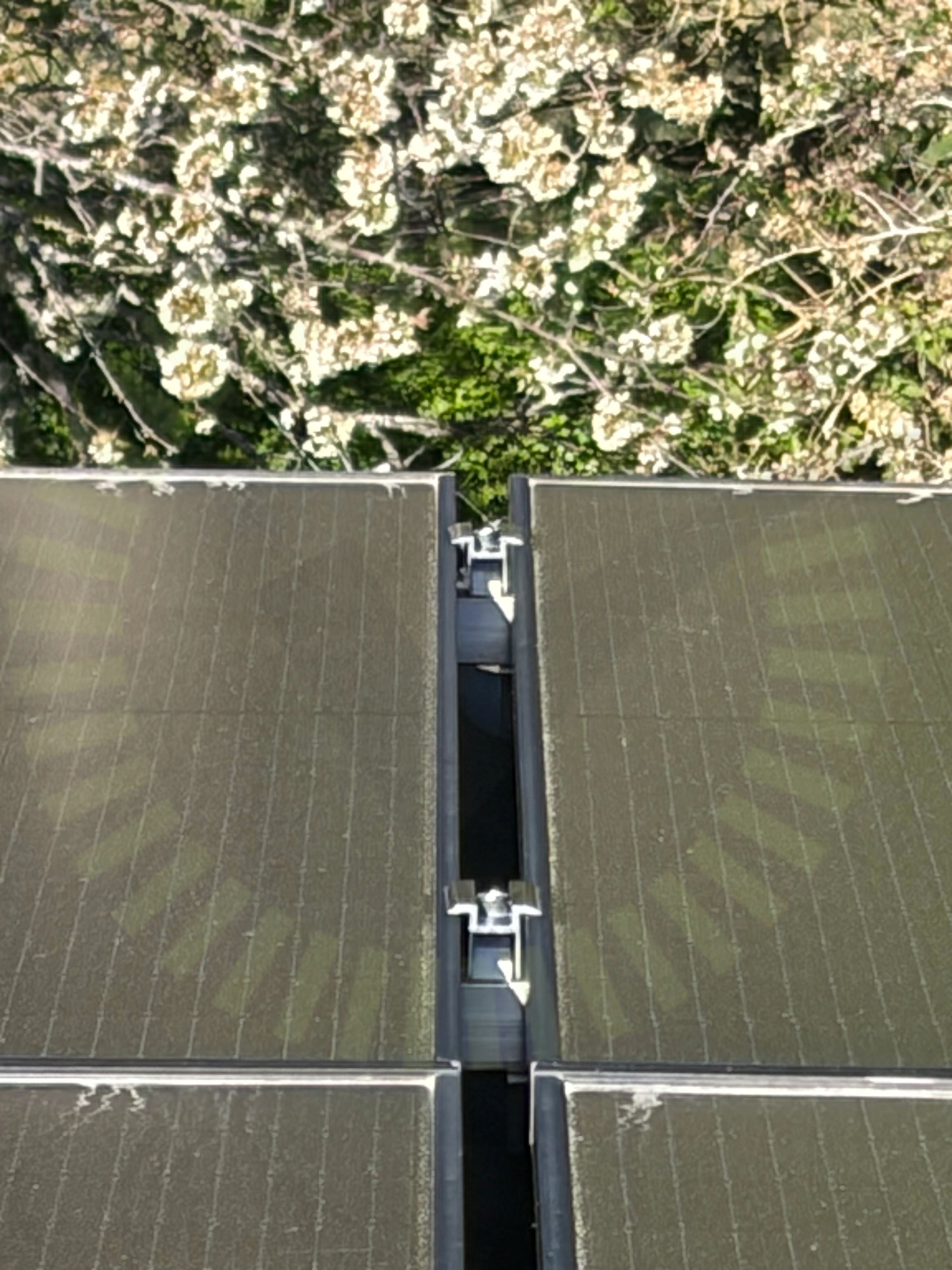

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

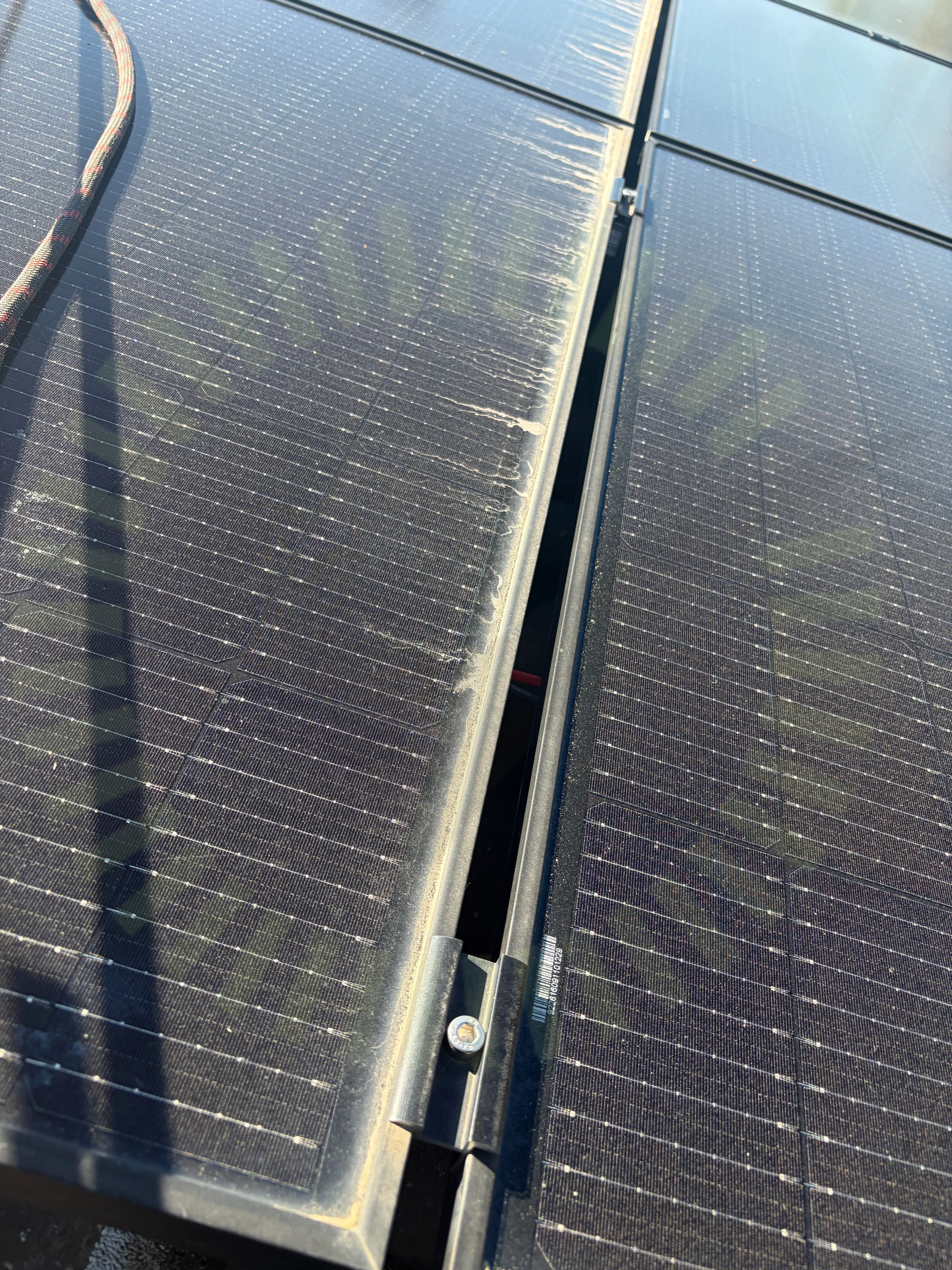

Distanser kvarglömda mellan paneler som förhindrar termisk expansion.

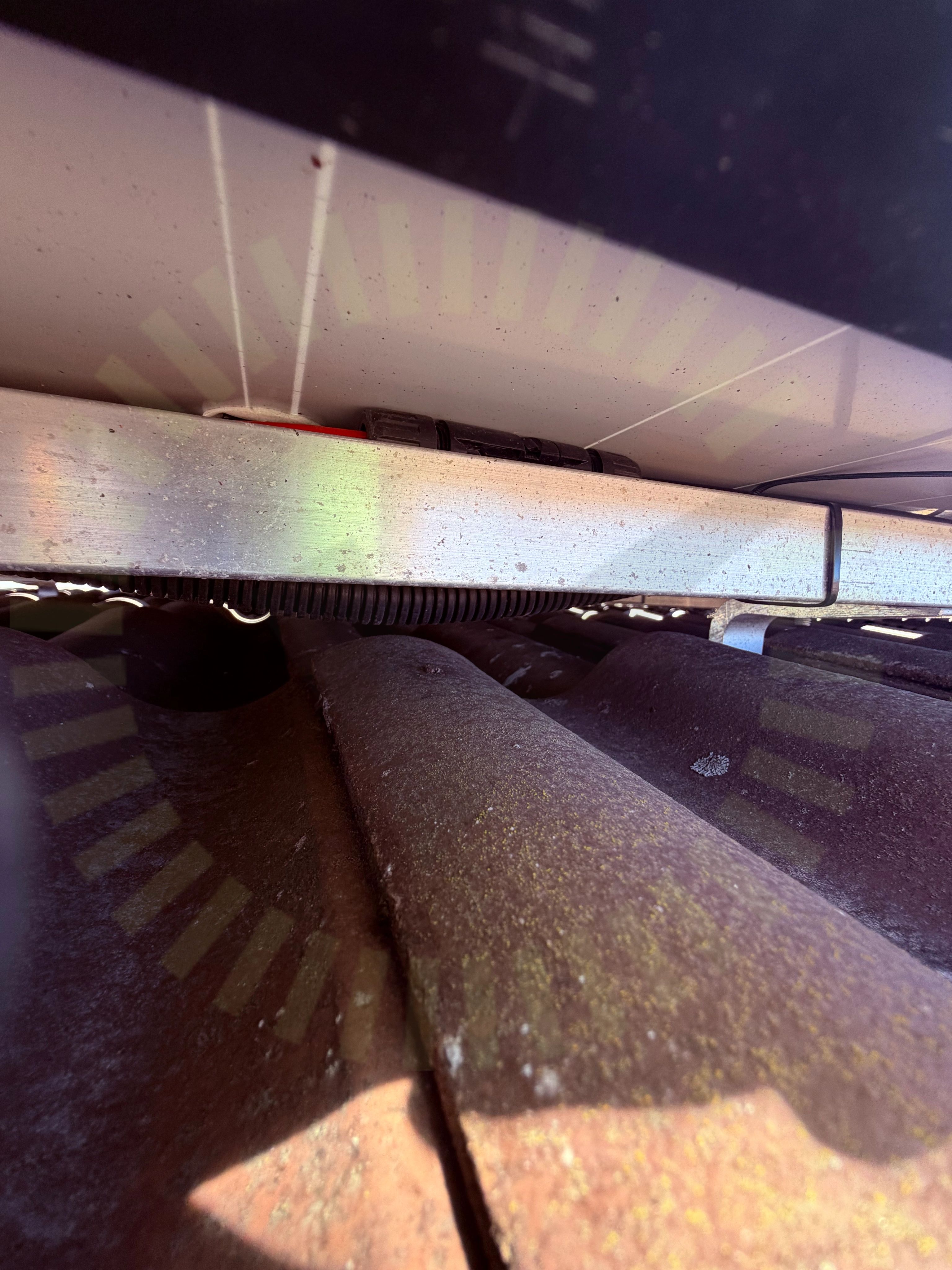

Föremål trycker mot panelens undersida.

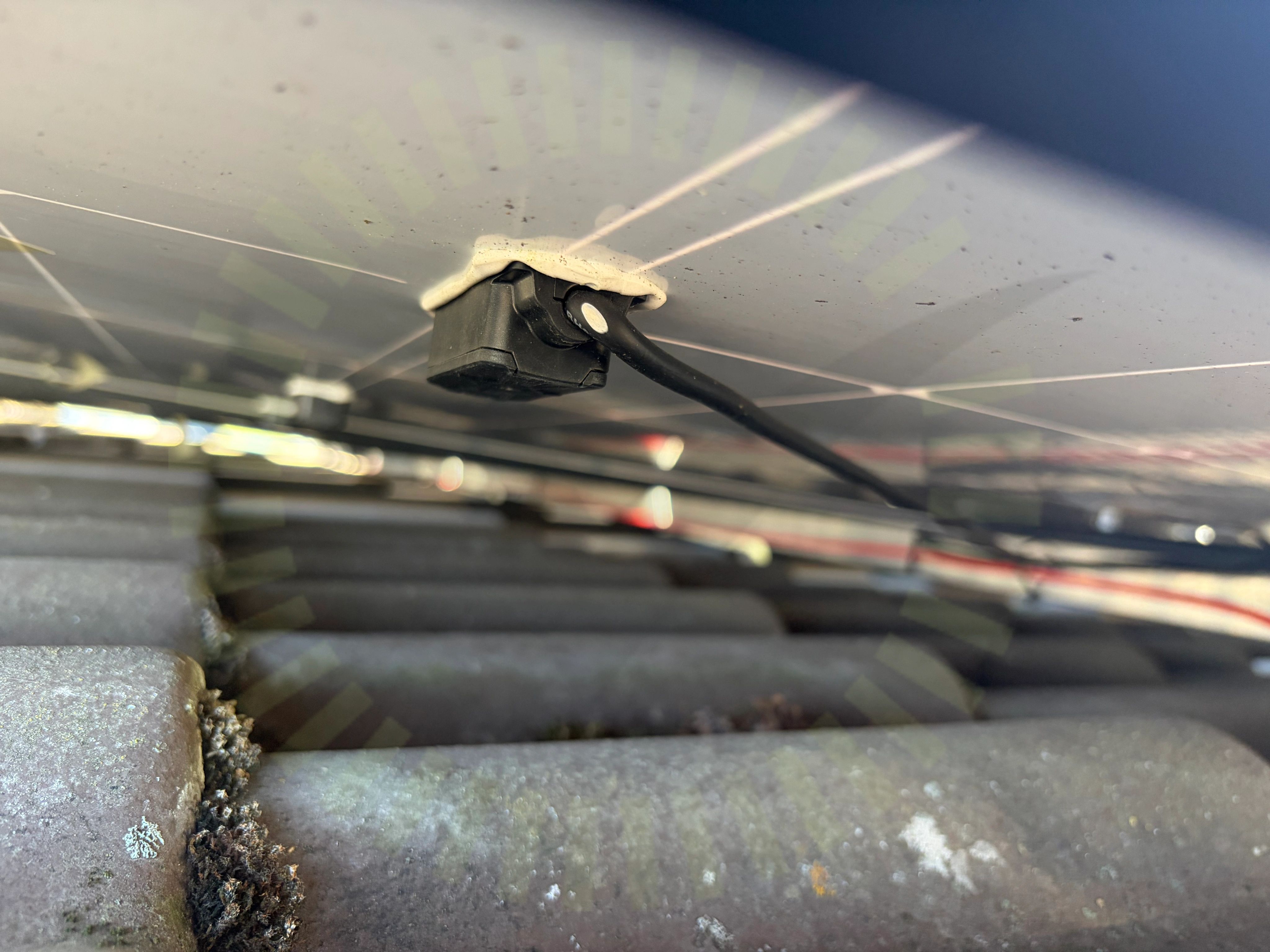

Böjradien från kopplingslådan är för skarp.

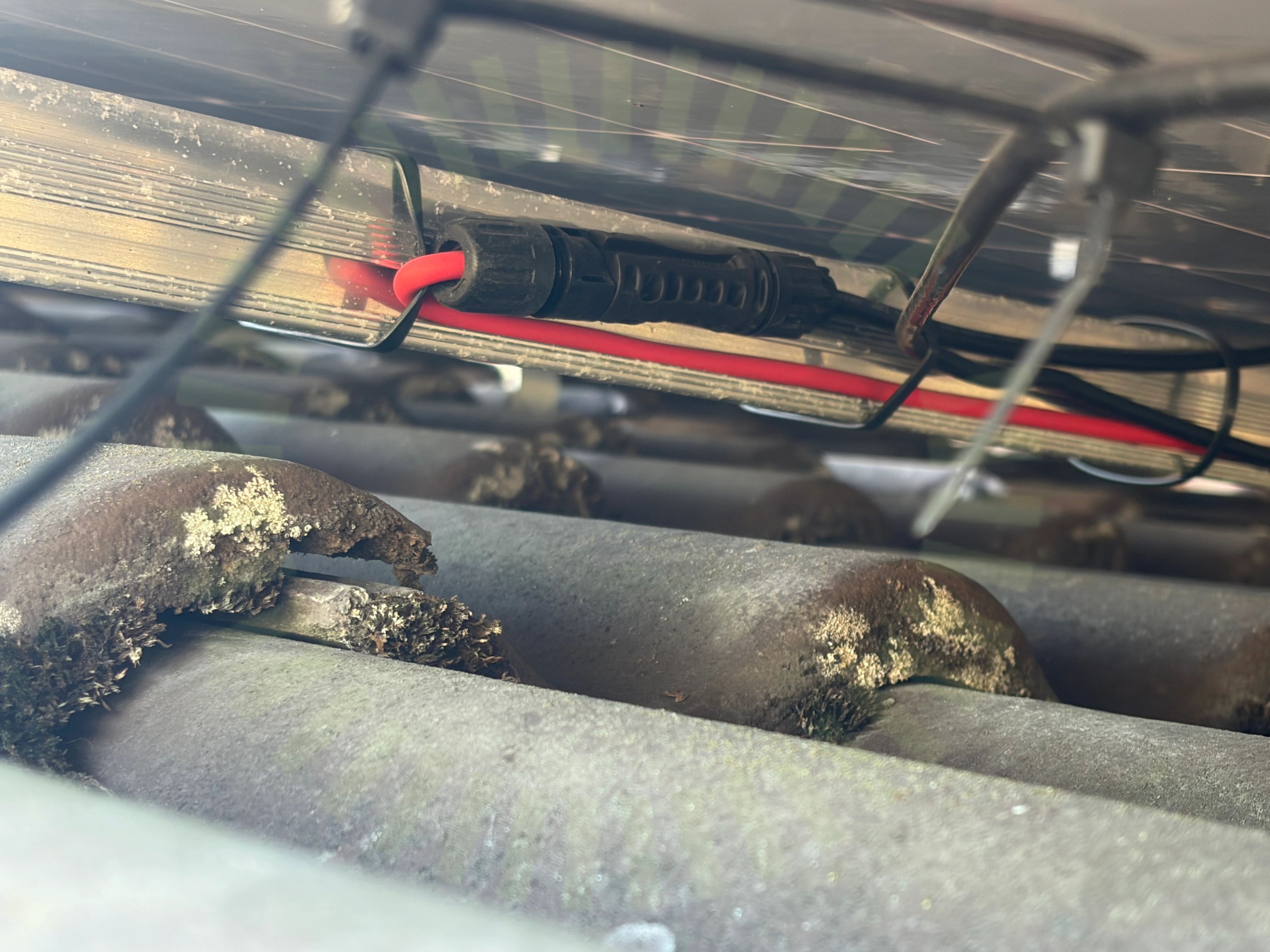

Panelernas kablar har en för skarp böjradie.

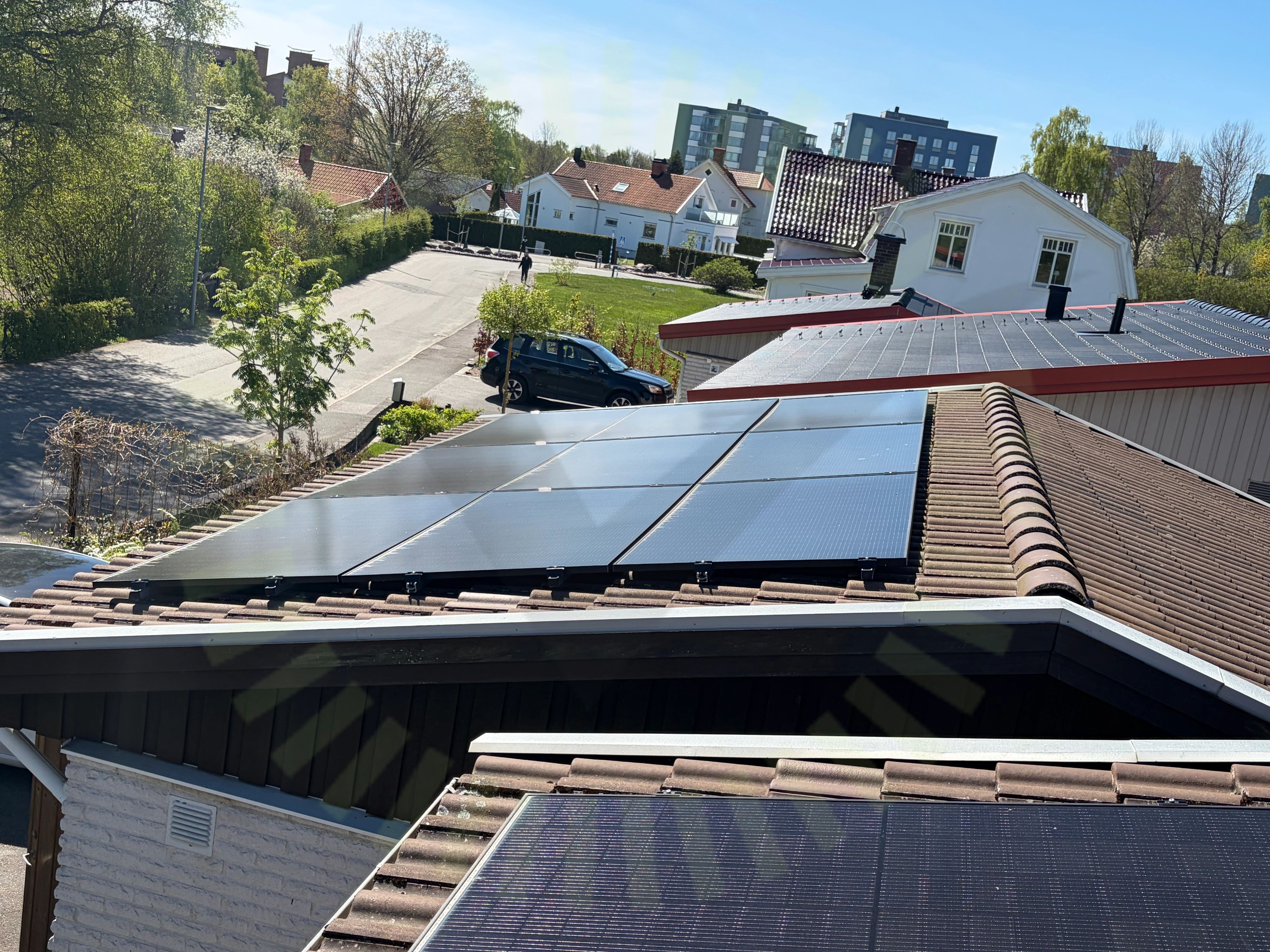

Panelernas ramar har böjts ner på det taket där de är monterade i landskapsläge, men inte på de takytor där de är monterade i porträttläge.

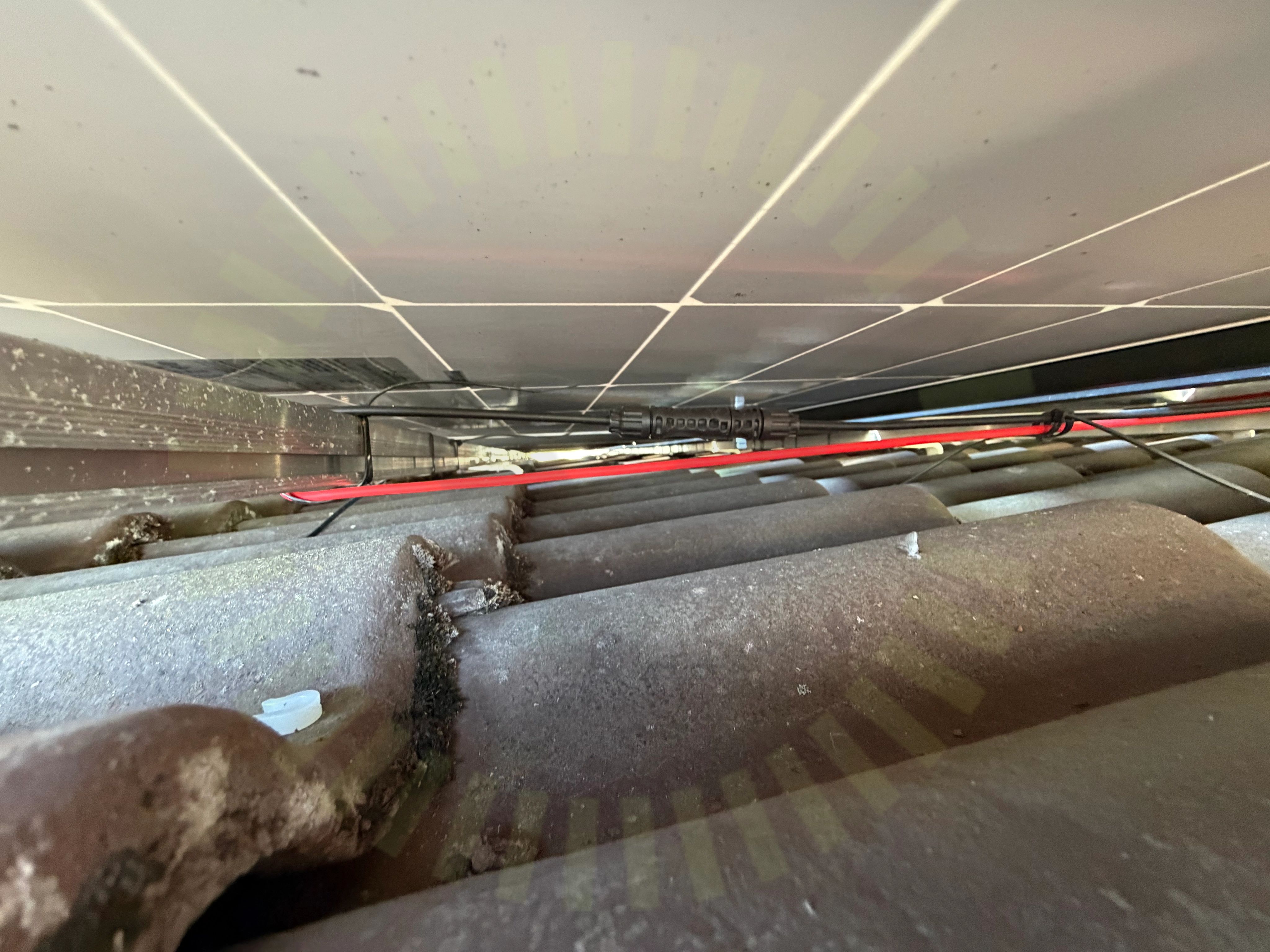

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

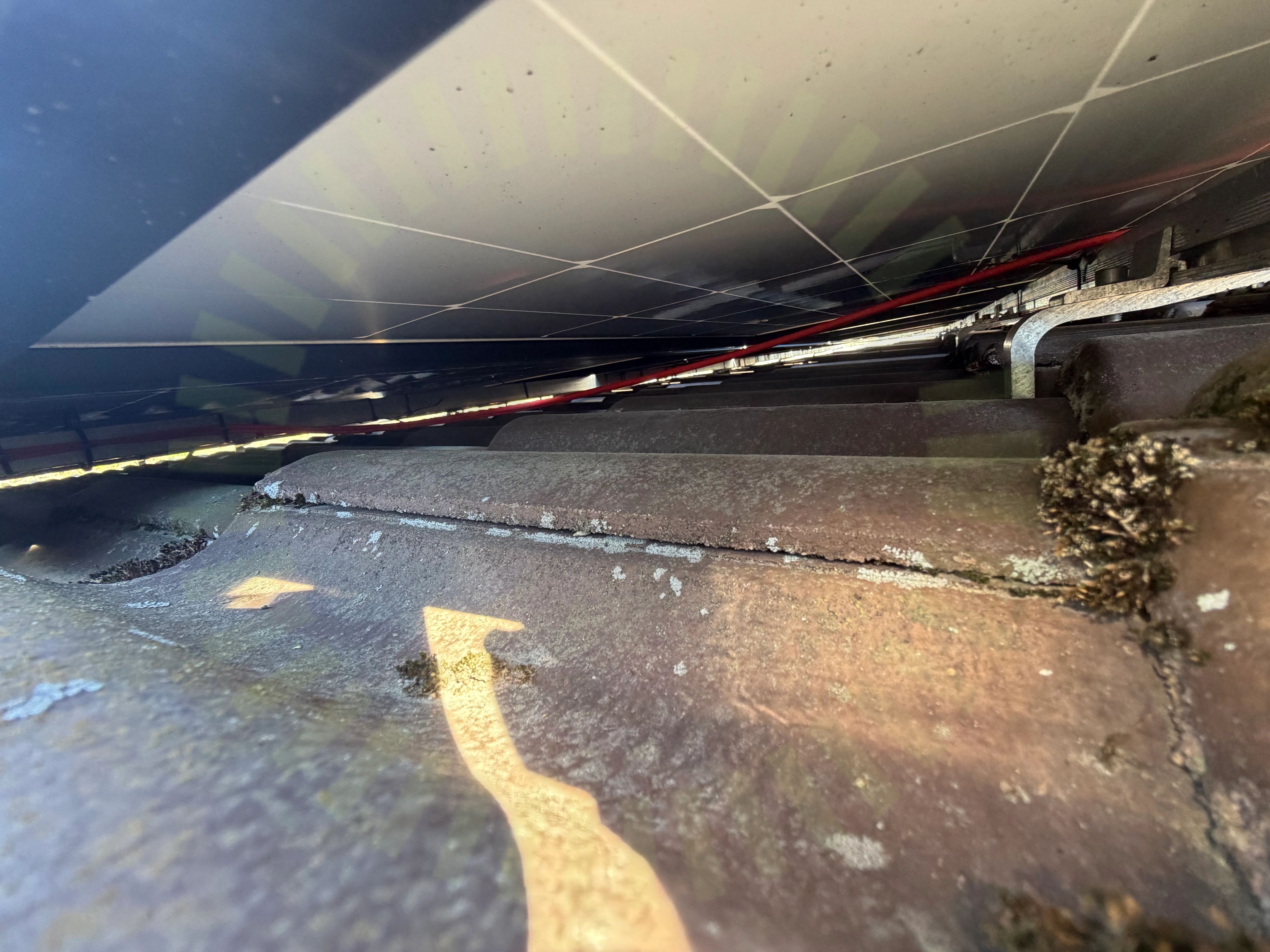

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

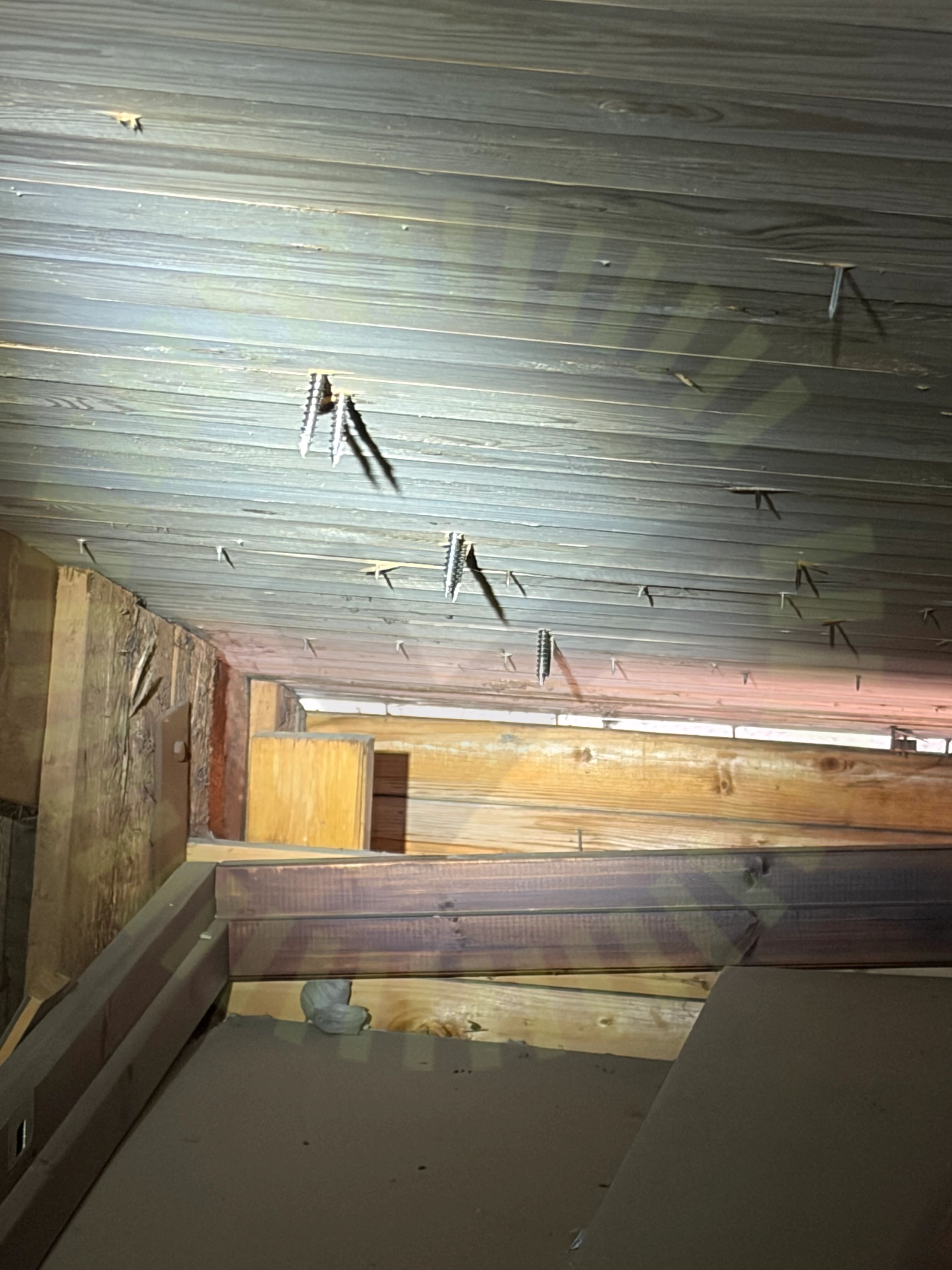

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

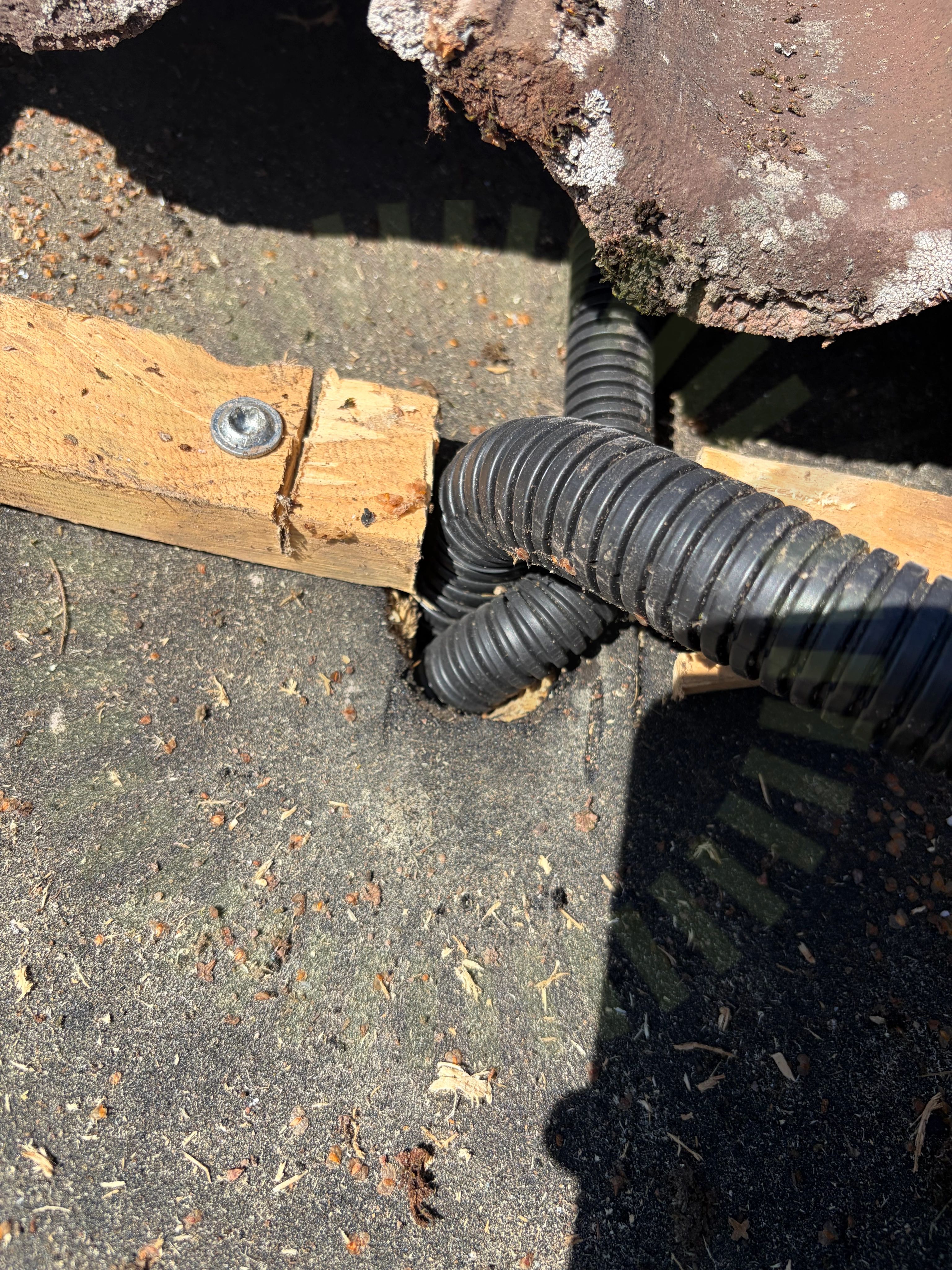

Takgenomföring är inte fackmässigt utförd.

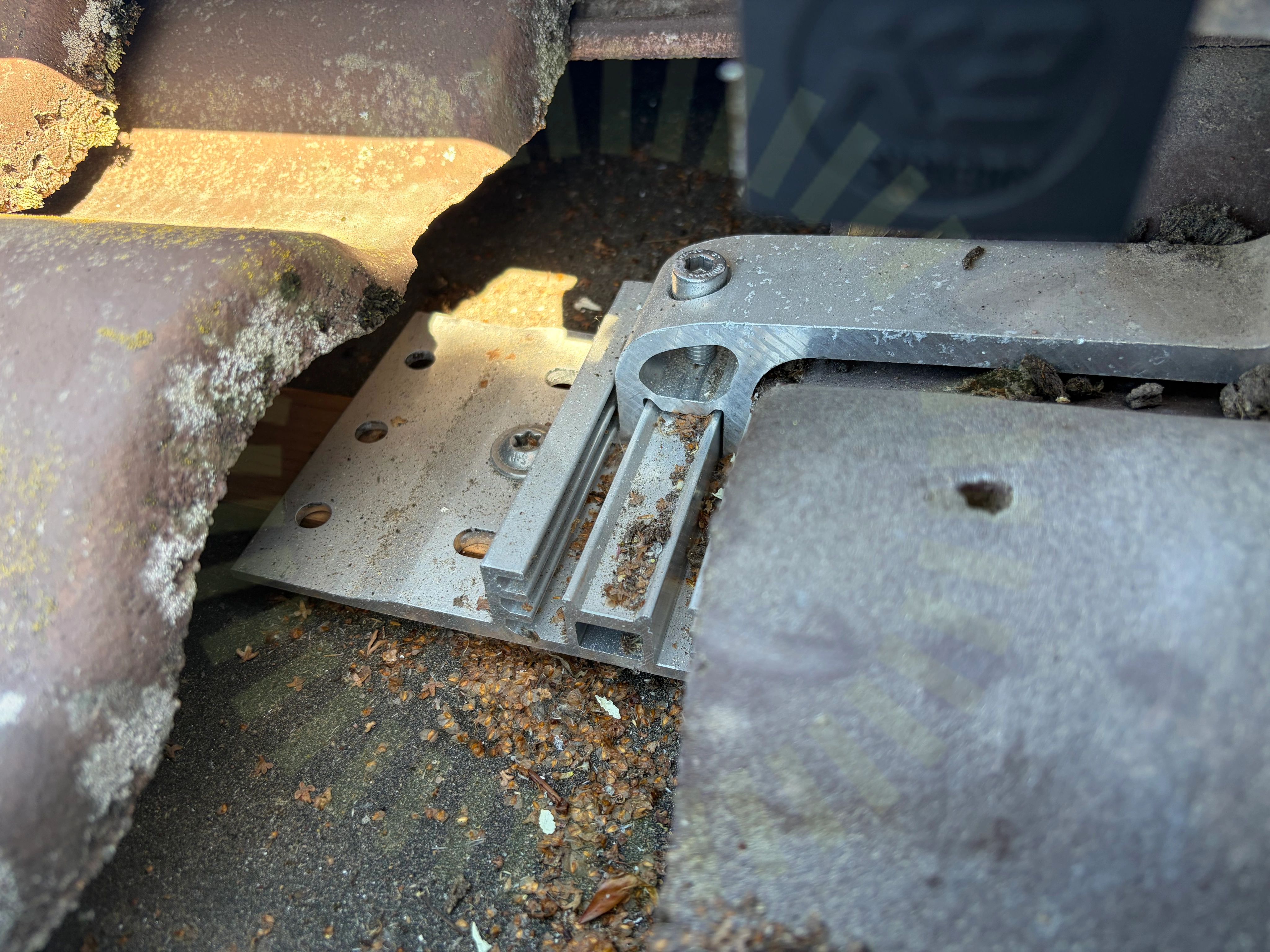

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

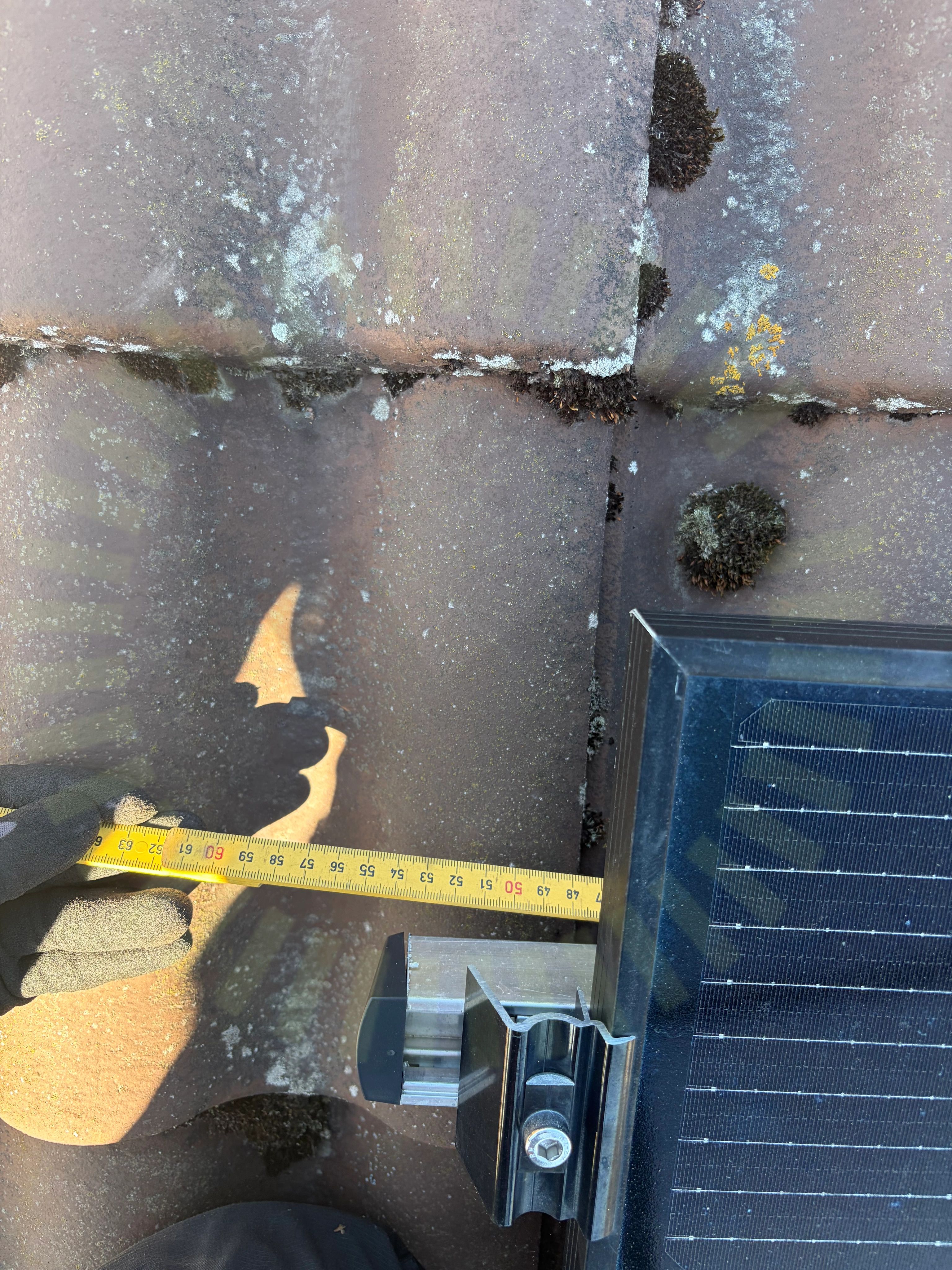

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Överhänget på skenan överstiger vad som normalt brukar vara godkänt av K2.

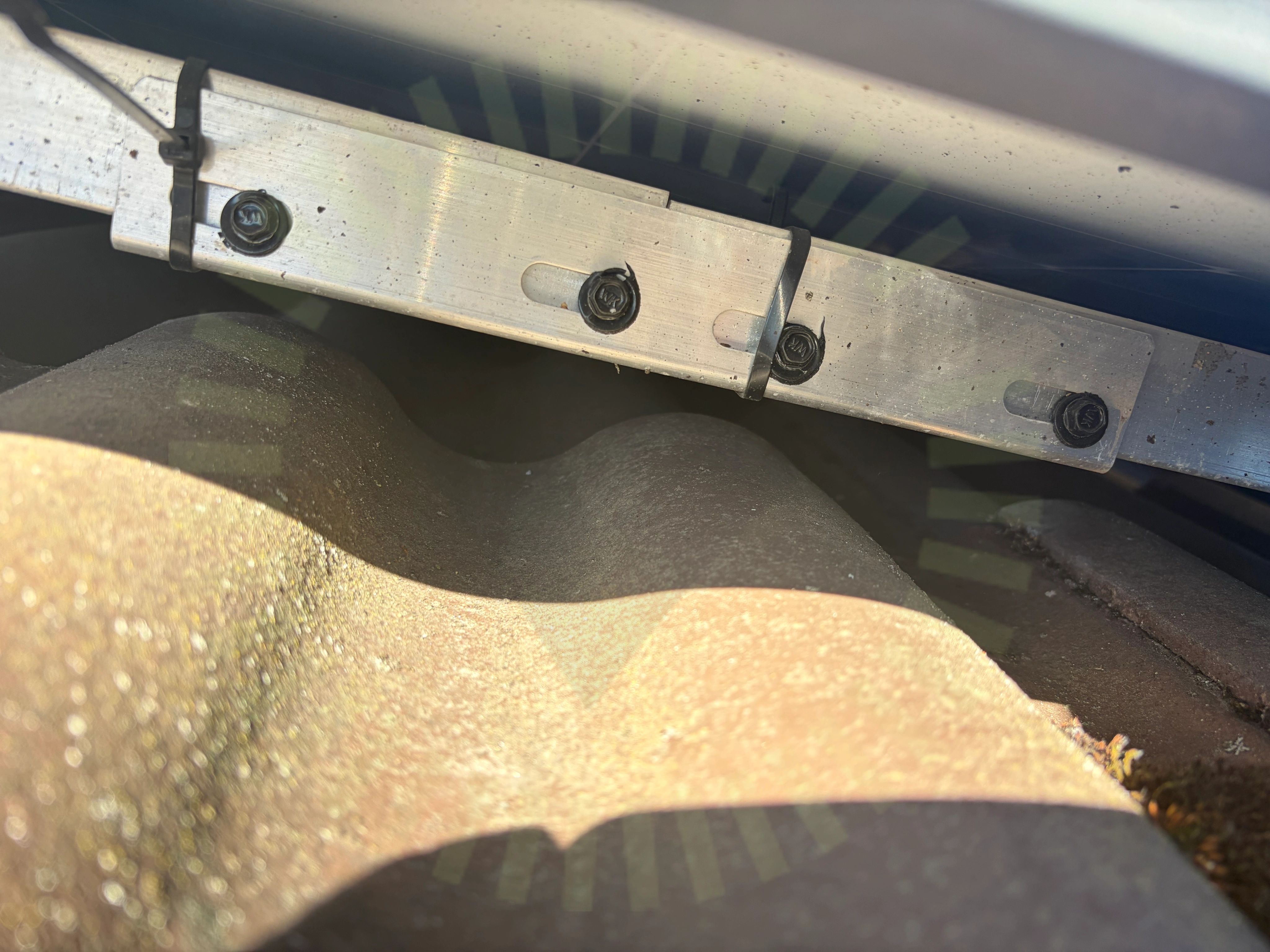

Skenskarv är felmonterad. Skenskarv ska fästas med T-bultar och ej skruvas fast. Skruvarna kommer ej från tillverkaren av systemet.

Lastberäkning saknas vid besiktning.

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

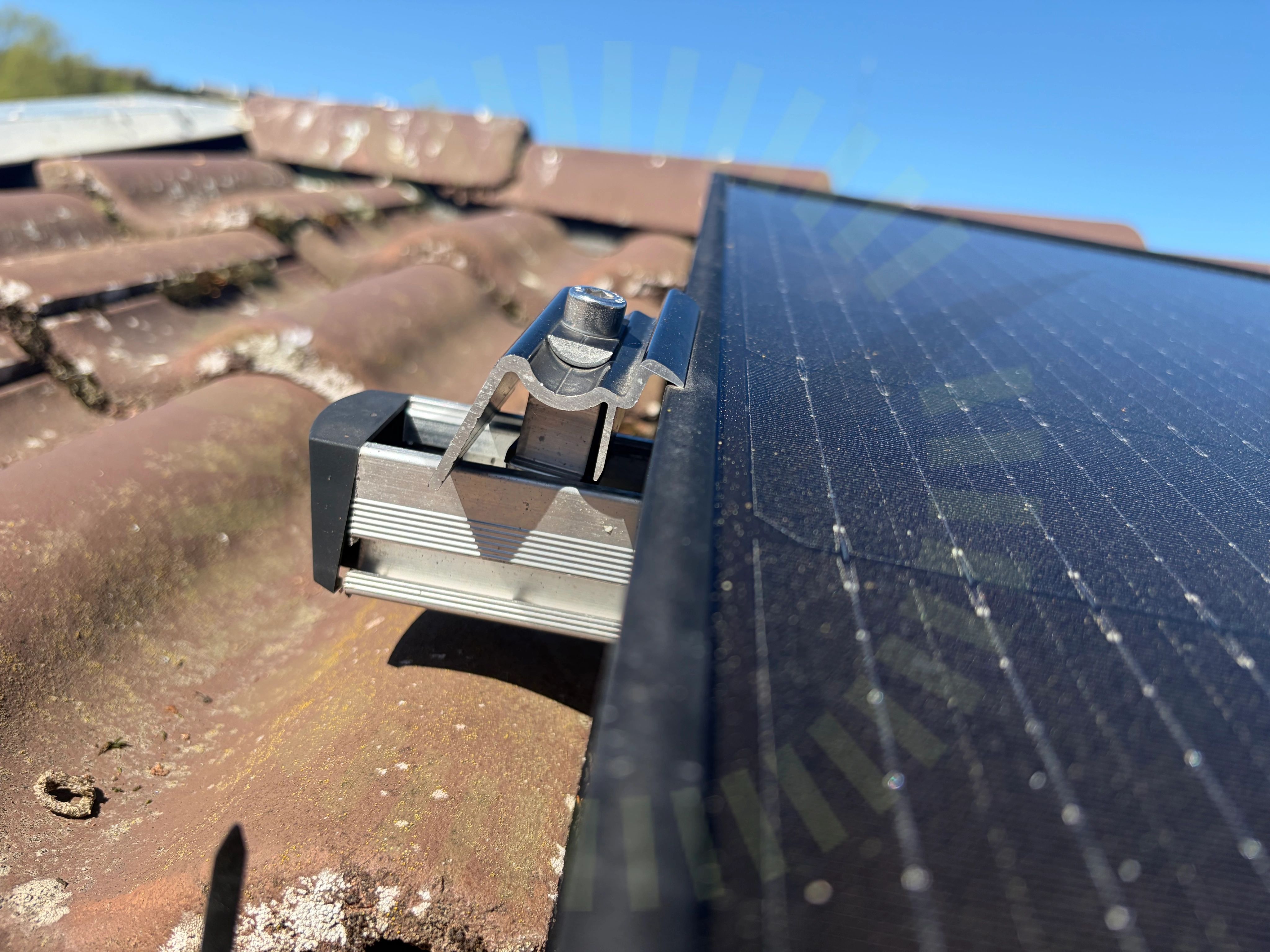

Ändklämmor är inte korrekt monterade och överlappar inte tillräckligt mot panelramen.

Infästningen ska göras med två skruv, enbart en skruv har använts.

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

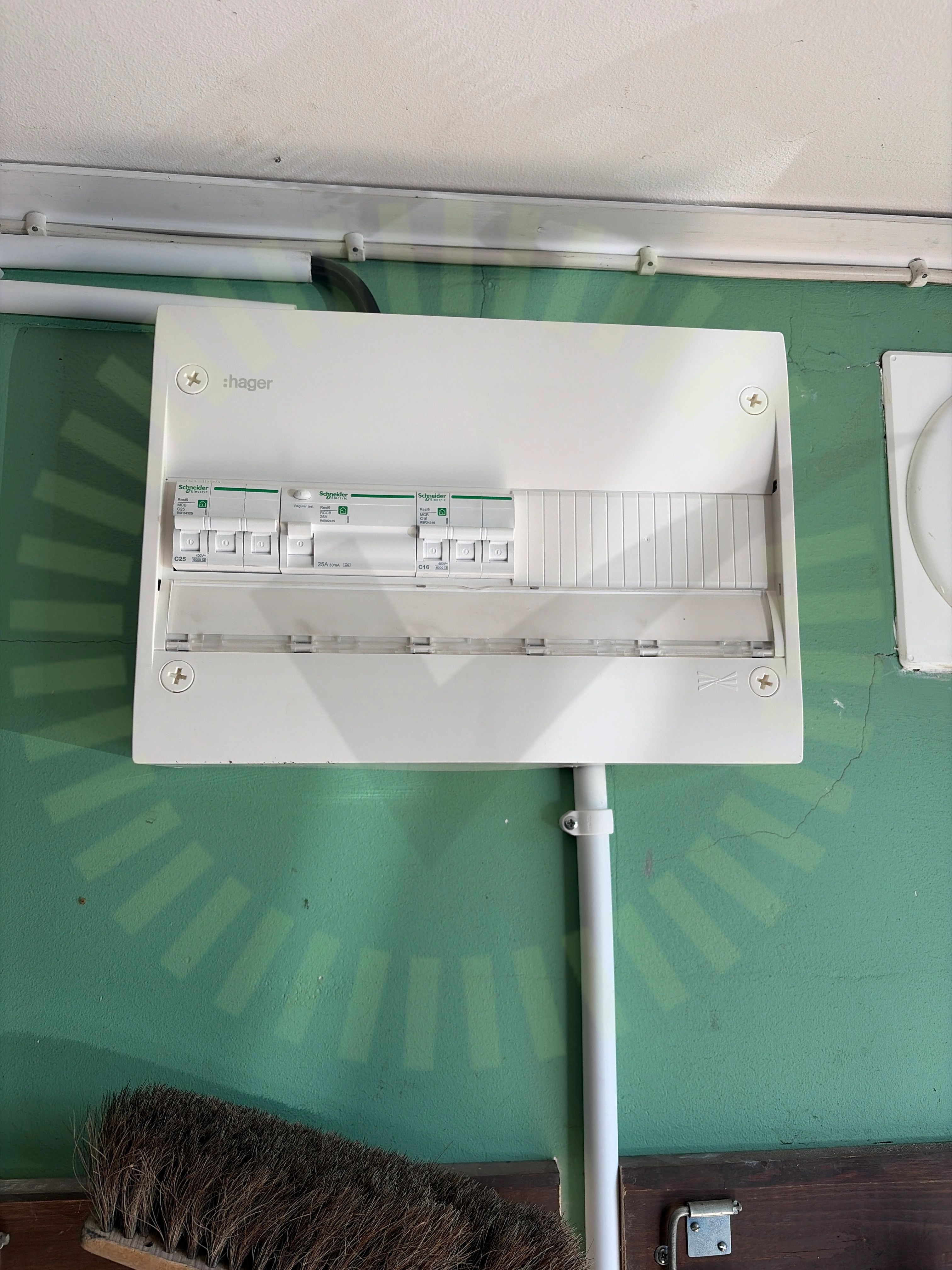

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

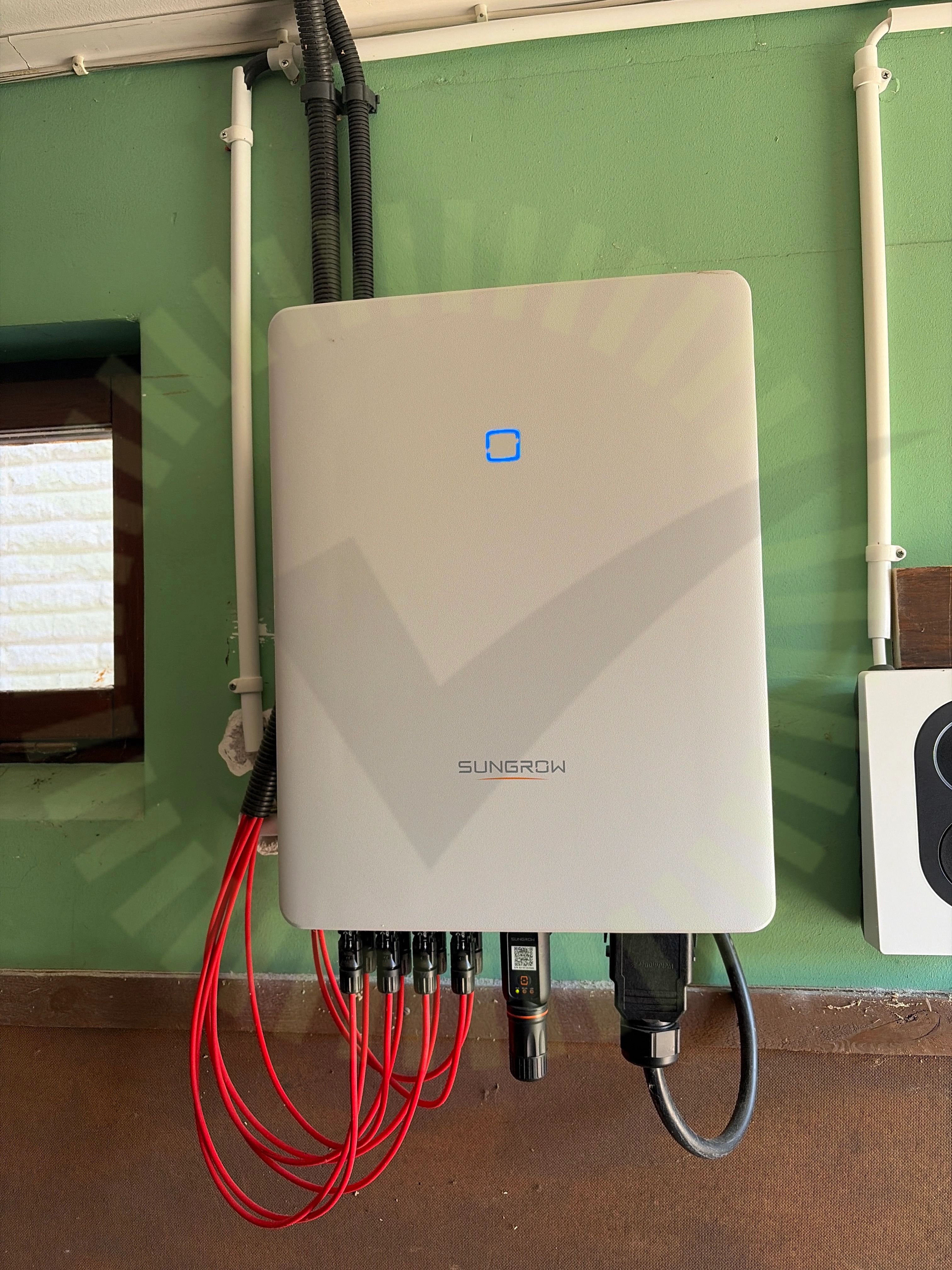

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

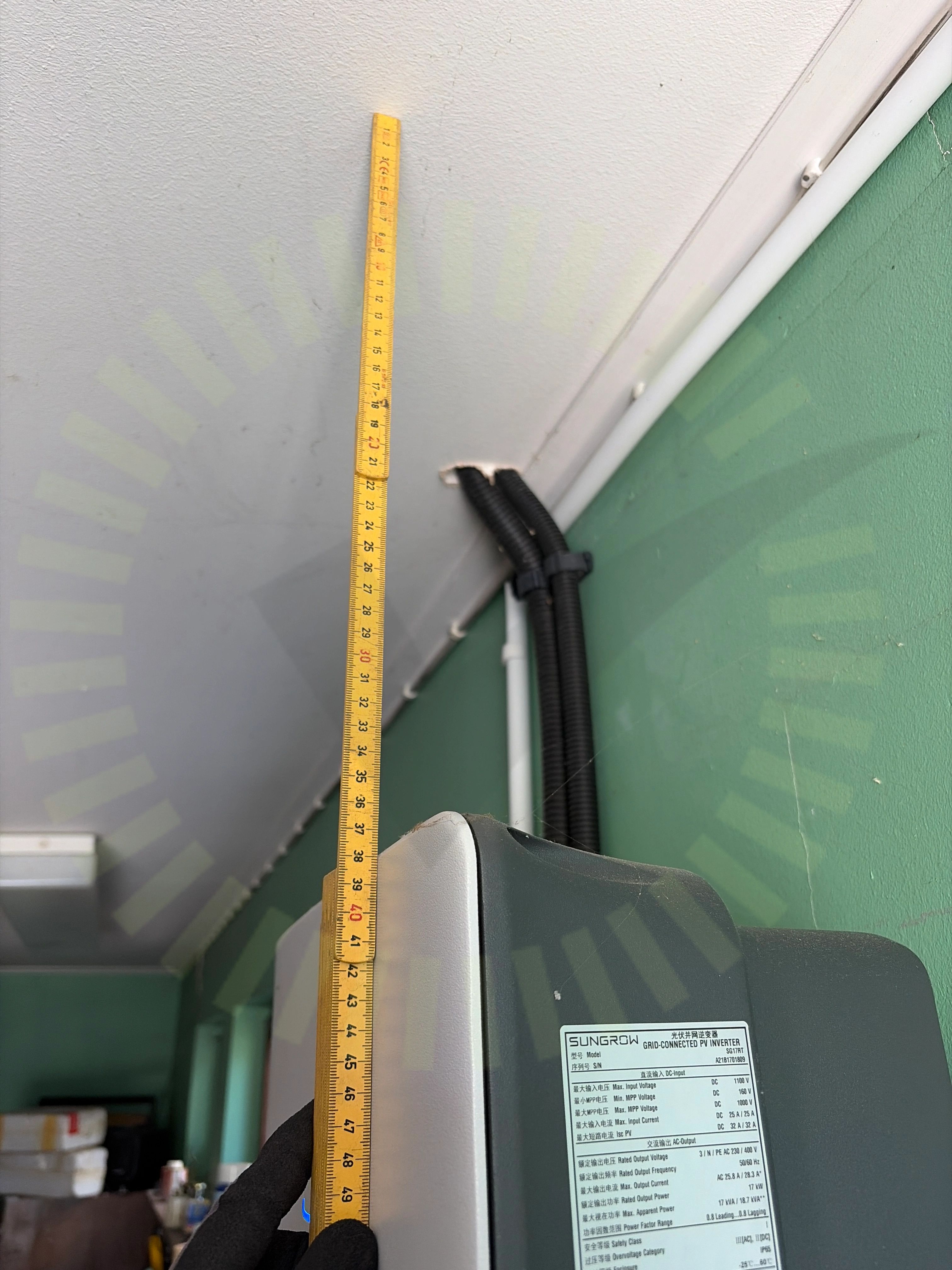

Växelriktaren är placerad för nära taket.

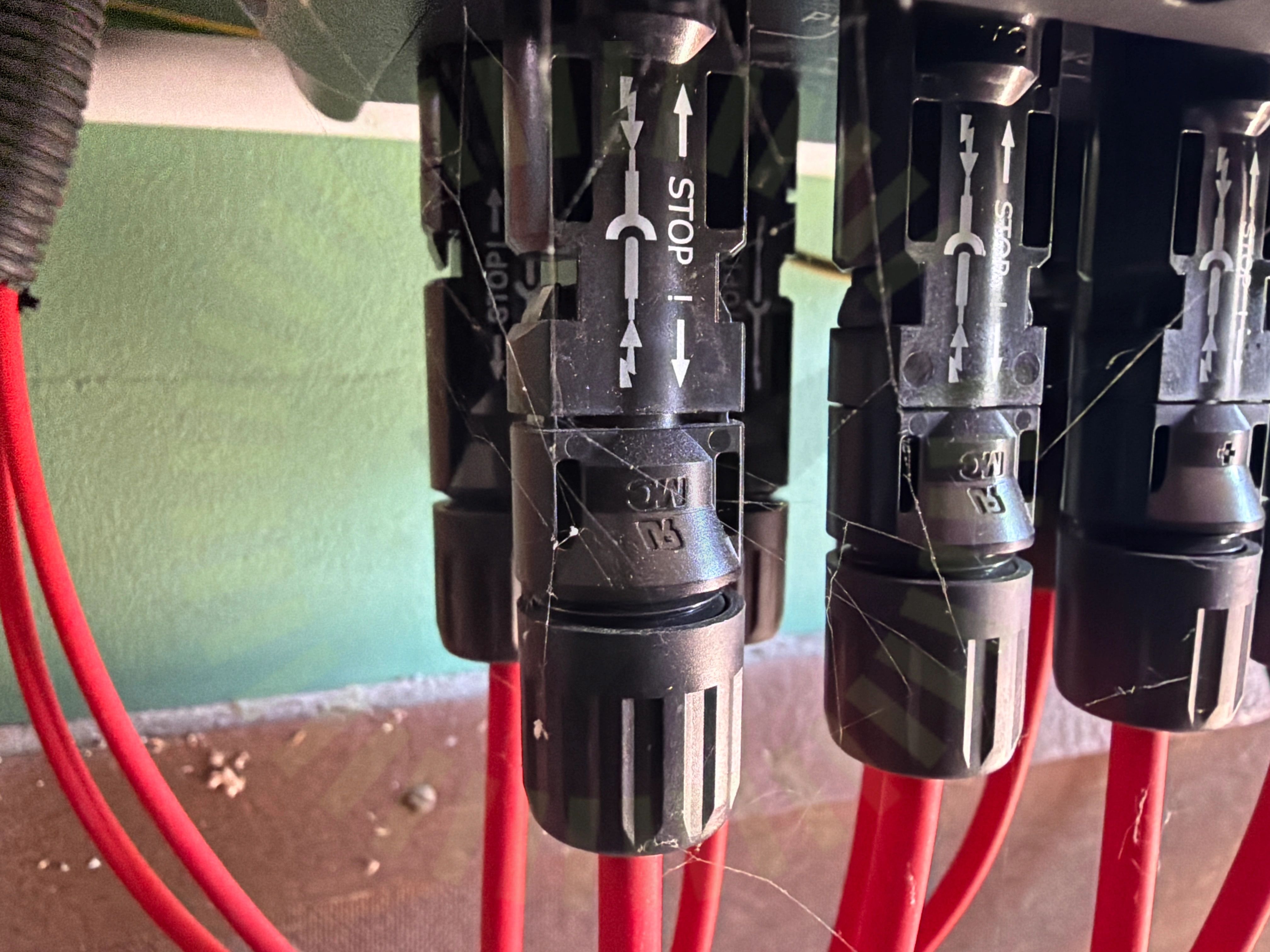

Kontakten är inte helt iklickad, hullingarna har inte låsts på plats. Kontakten riskerar att ha dålig kontakt mellan stiften samt riskerar att dras ur om någon råkar komma åt kablaget. Båda riskerna kan innebära ljusbåge.

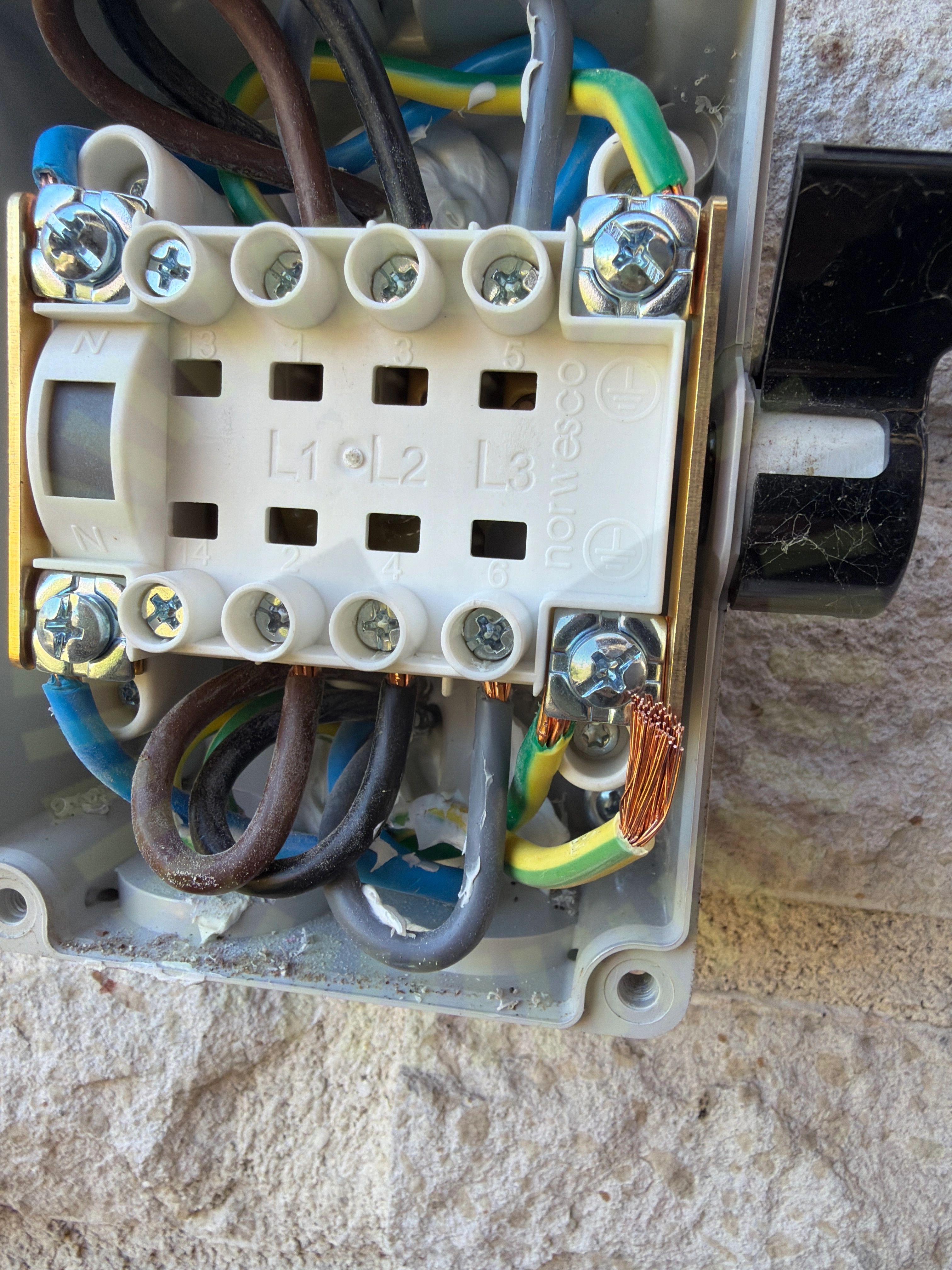

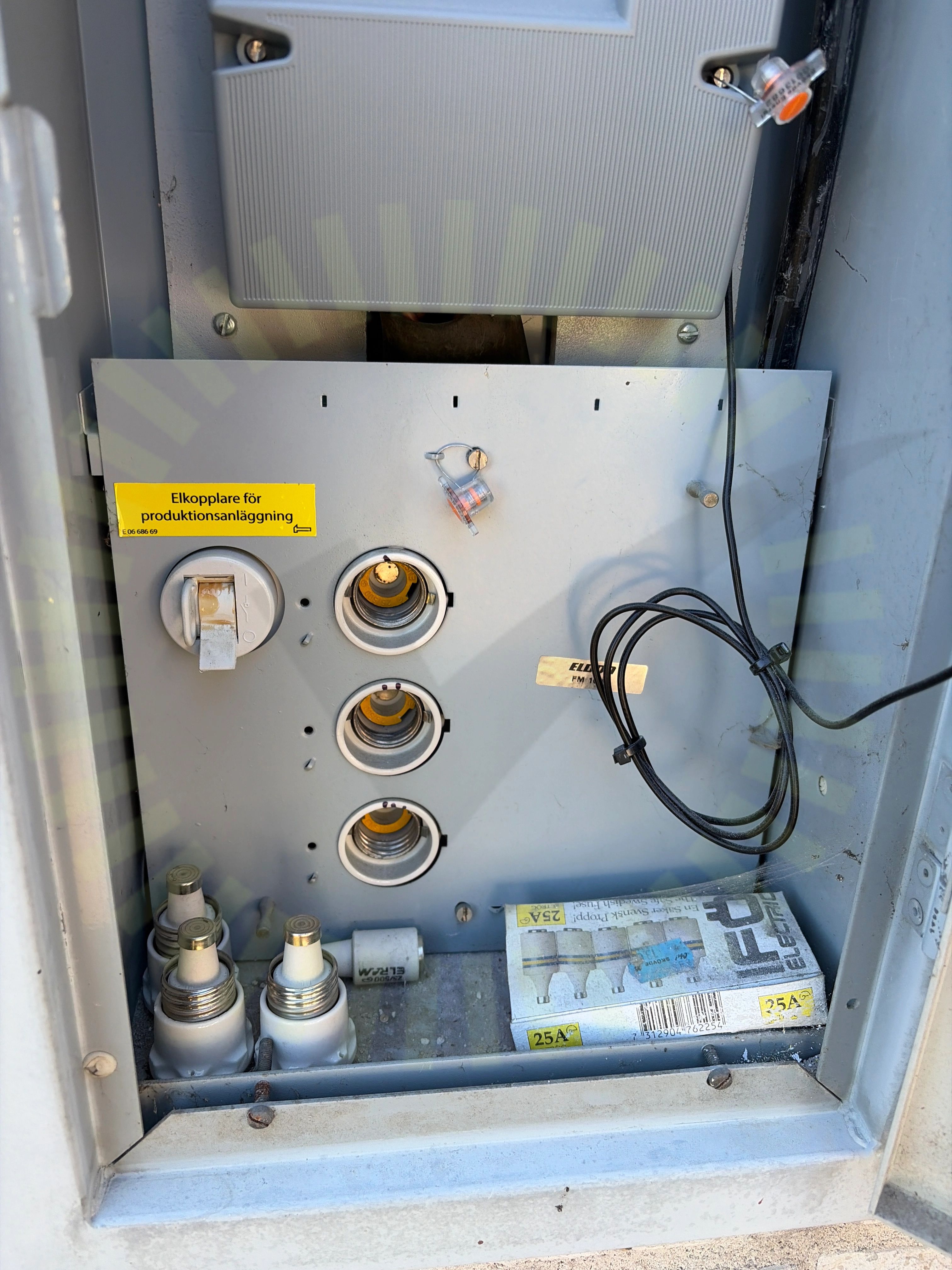

Anslutningen bakom plomberingen är inte tillgänglig för inspektion. Då huset kan matas av både huvudsäkring (25A) och solcellsanläggning (upp till 25A) på samma gång föreligger risk för att kabeln in till huset kan överbelastas beroende på dess kabelarea.

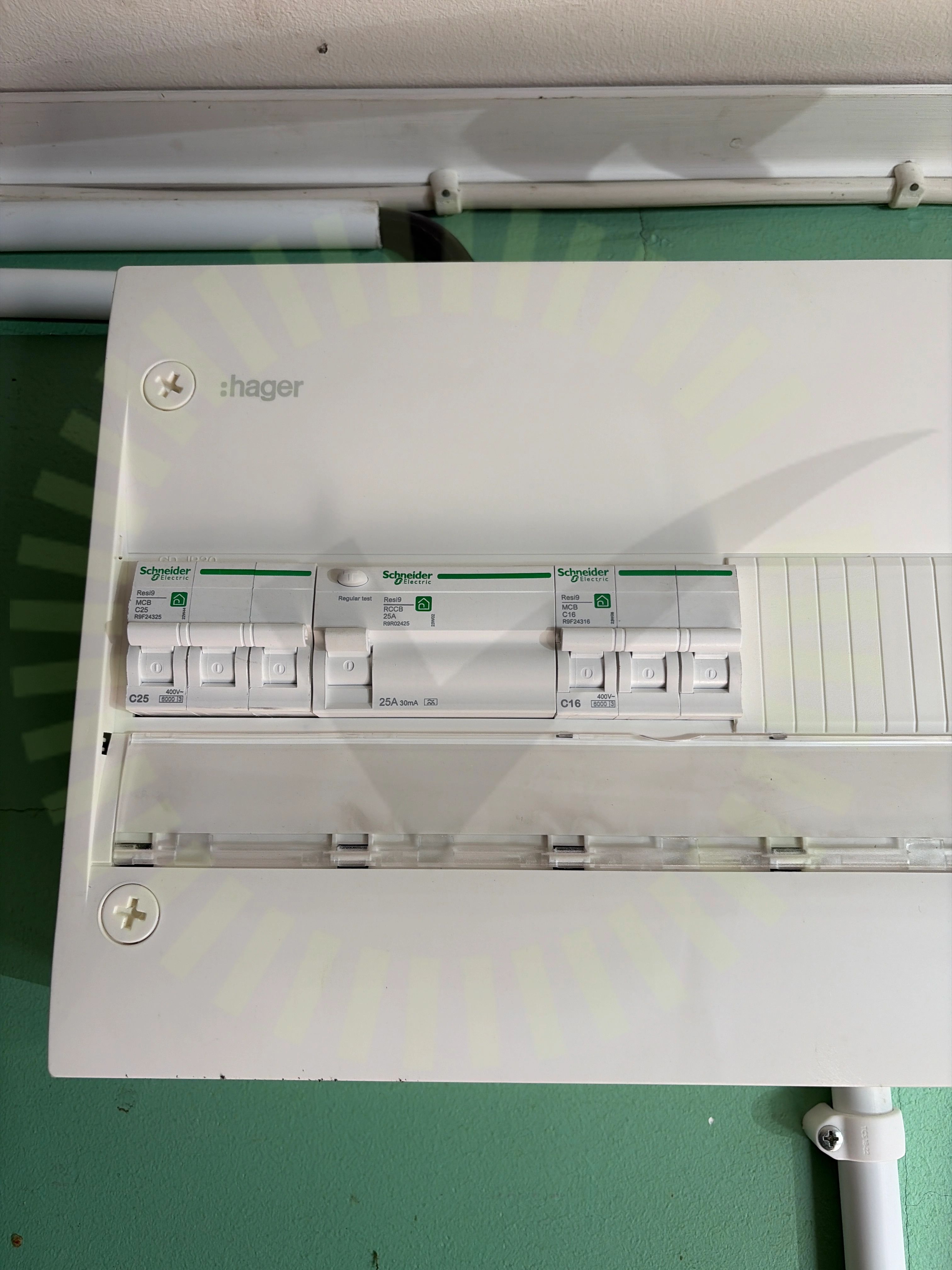

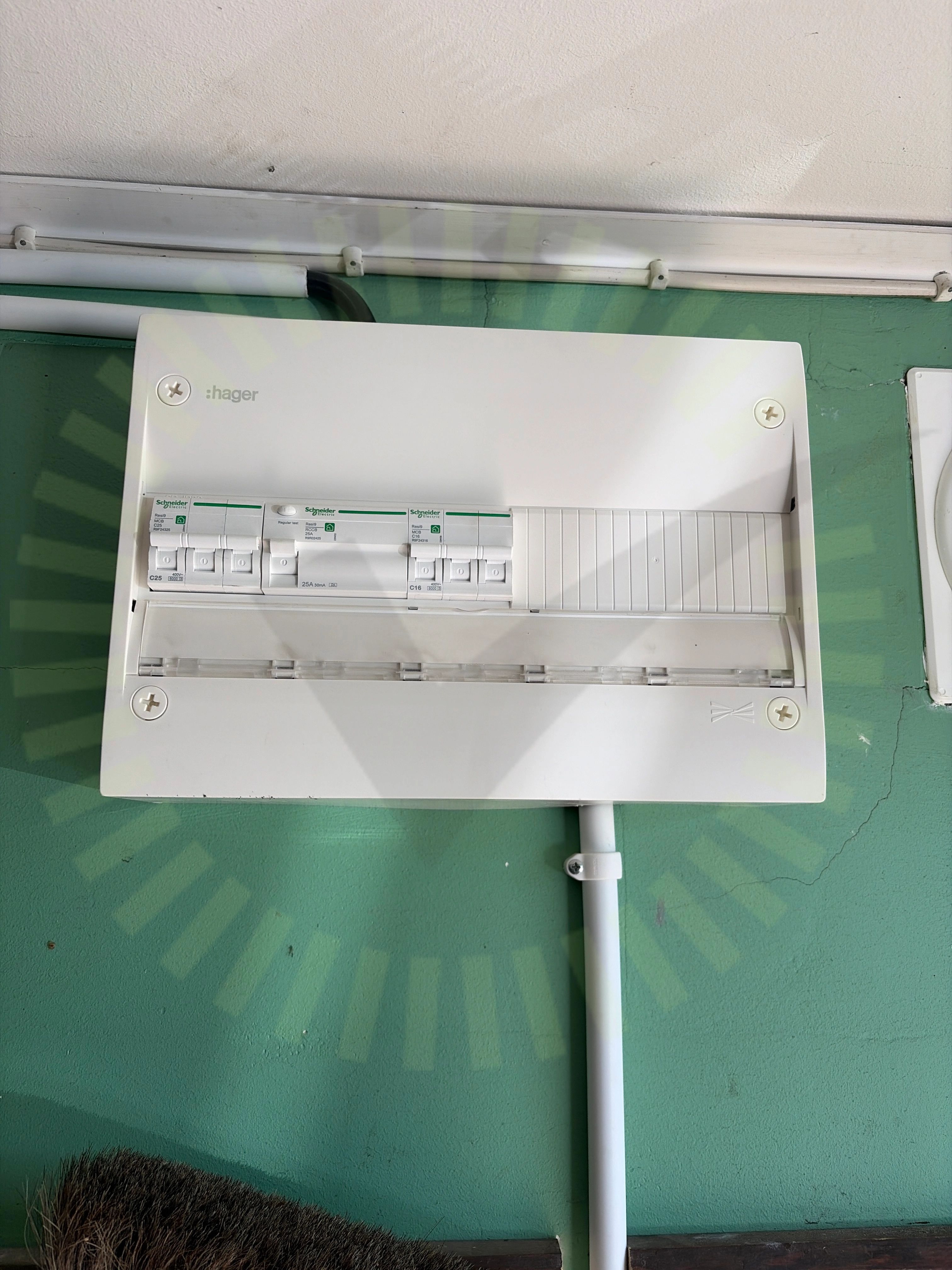

Märkning är inte utfört så det är tydligt vad som tillhör vad.

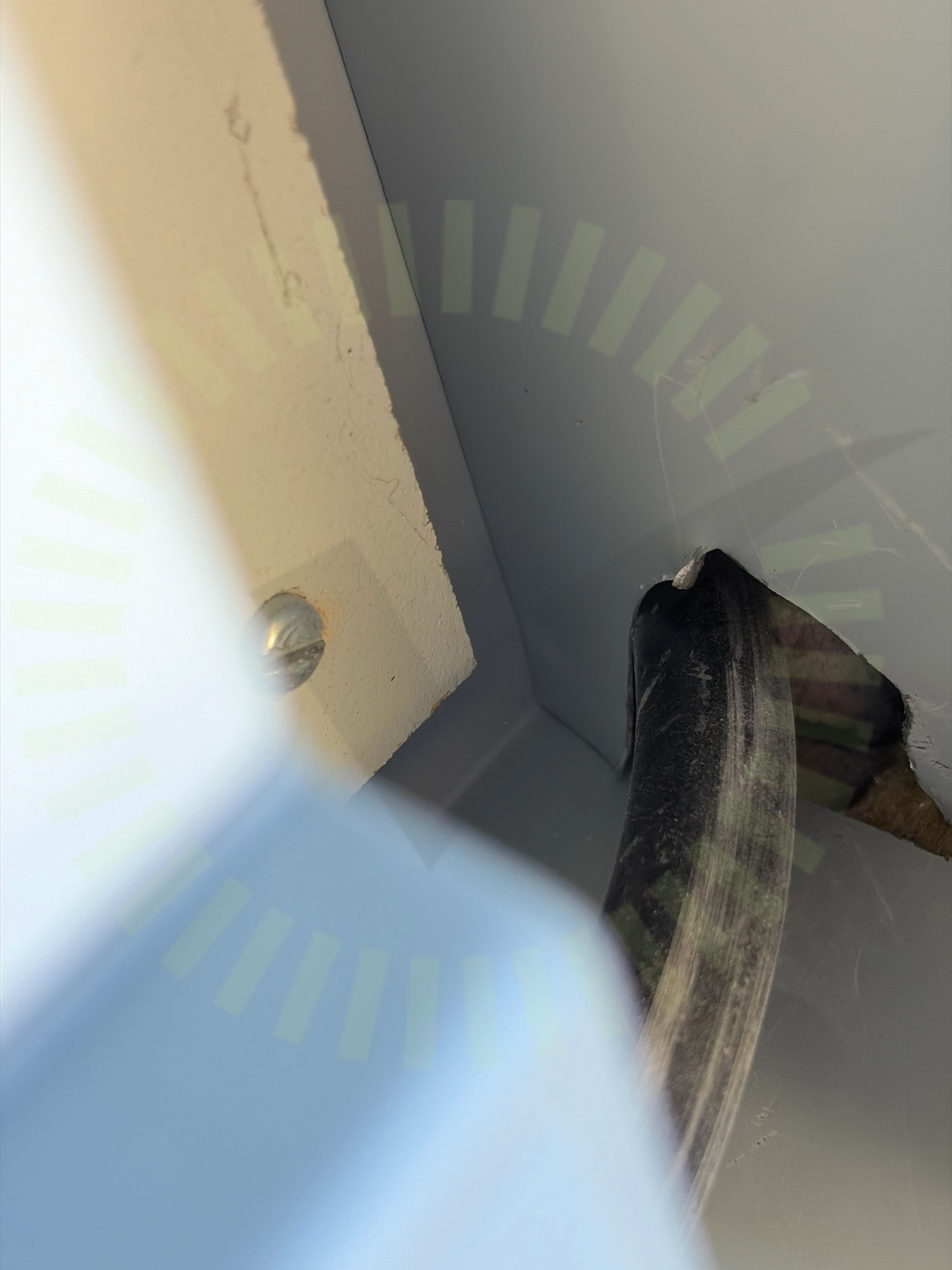

Kablage ligger mot skarp kant.
