Besiktningsrapport
7.5
Installation av
Cellera AB
Datum
17 juni 2024
Ort
Lerum, Västra Götalands län
Kopplingslåda böjradie
Underliggande takpanna
Fasskena
+ 12
72% godkända
28% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 BB 108H
Montagesystem
Weland Stål: Råspont
Växelriktare
GroWatt: MOD 10-15KTL3-X
Tillbehör
Undercentral
Installerad av Cellera AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3
Tak 1, Denim: U M3 405-410 BB 108H
Anmärkningar
2/15
2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

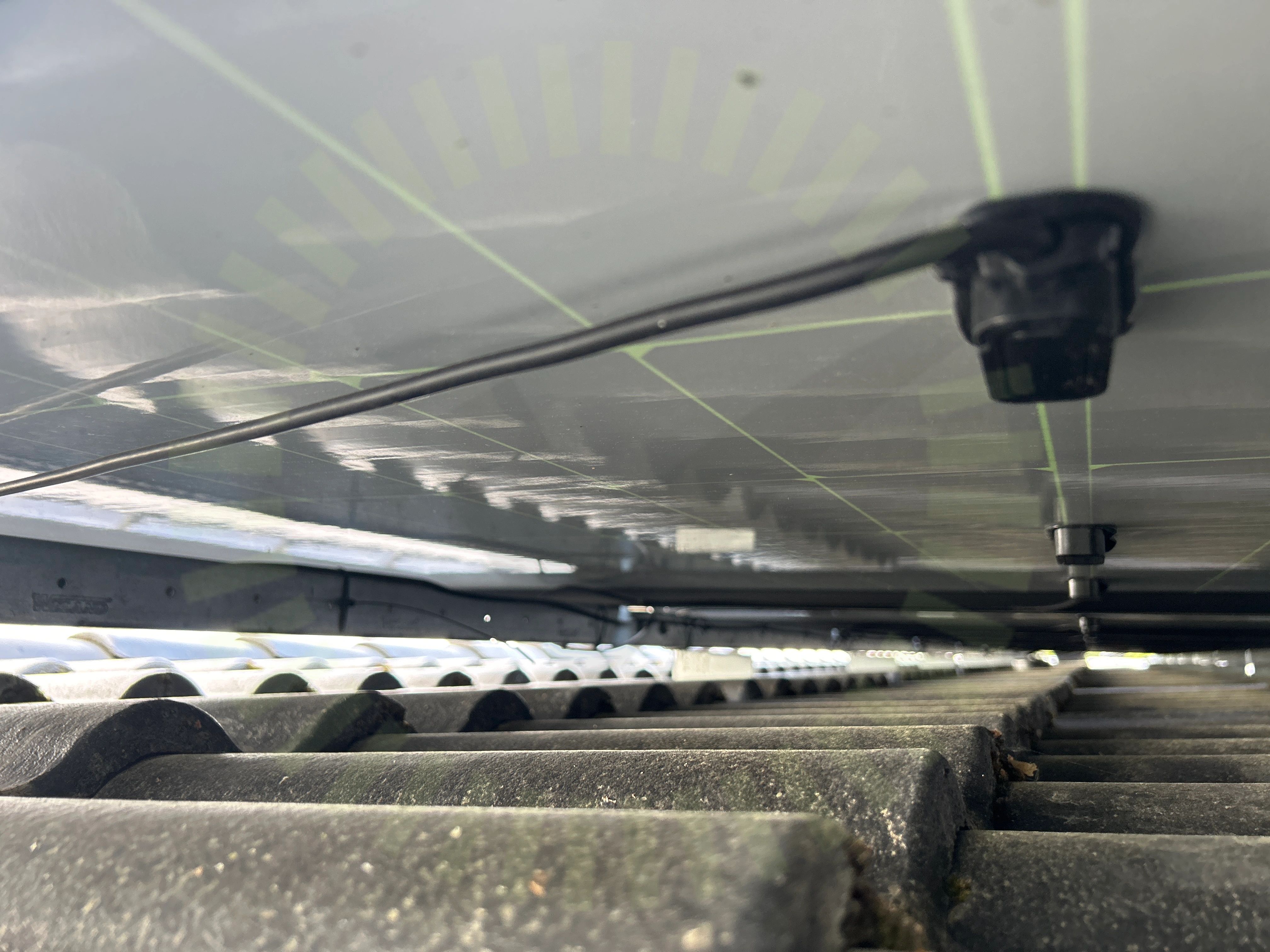

2.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
11/15
Ej tillgängligt vid besiktning
2/15
Tak 1, Weland Stål: Råspont
Anmärkningar
8/22

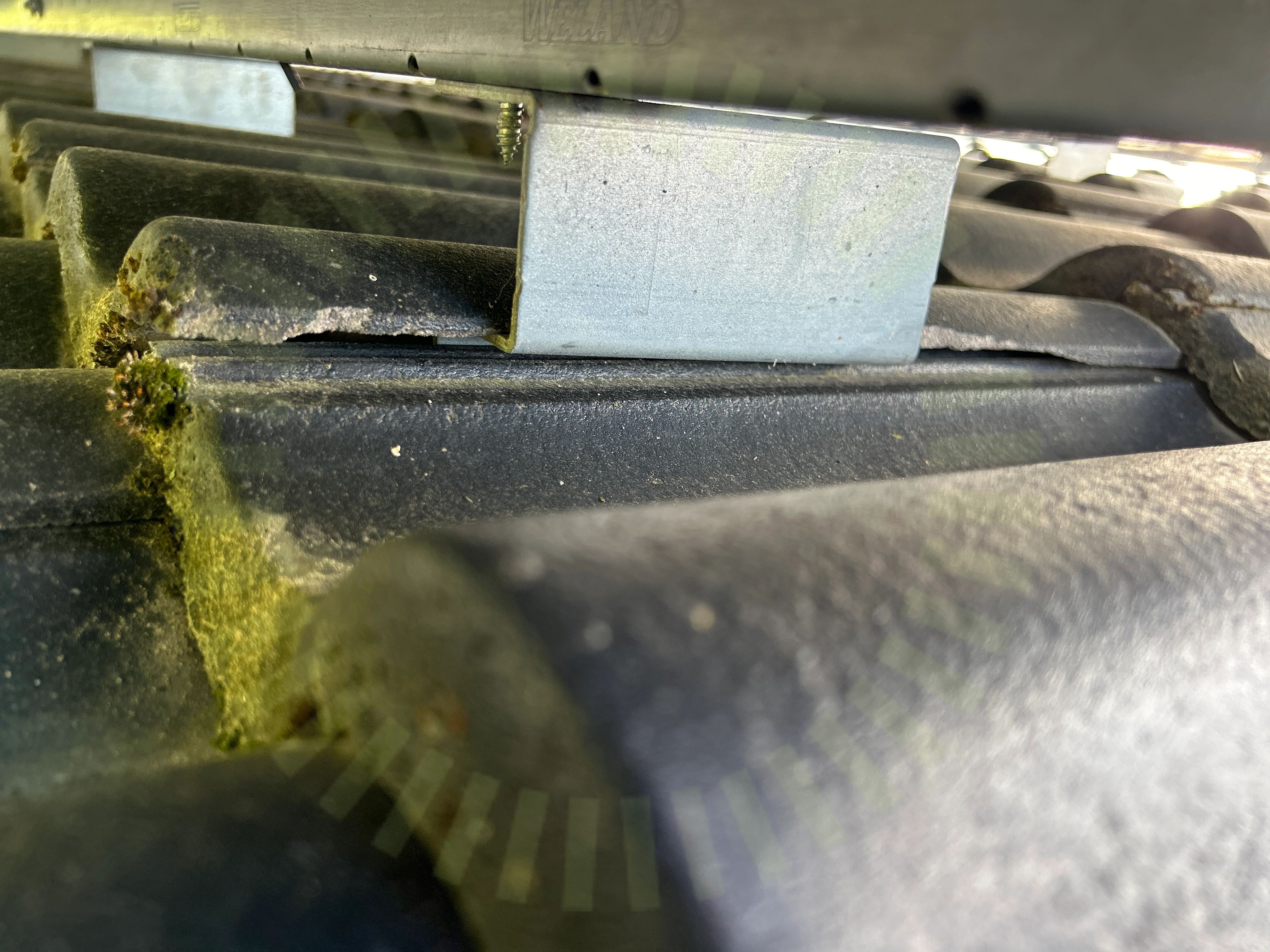

3.1 Skador
Inte godkänd
Sprucken takpanna vid krok.
3.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
3.3 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.5 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

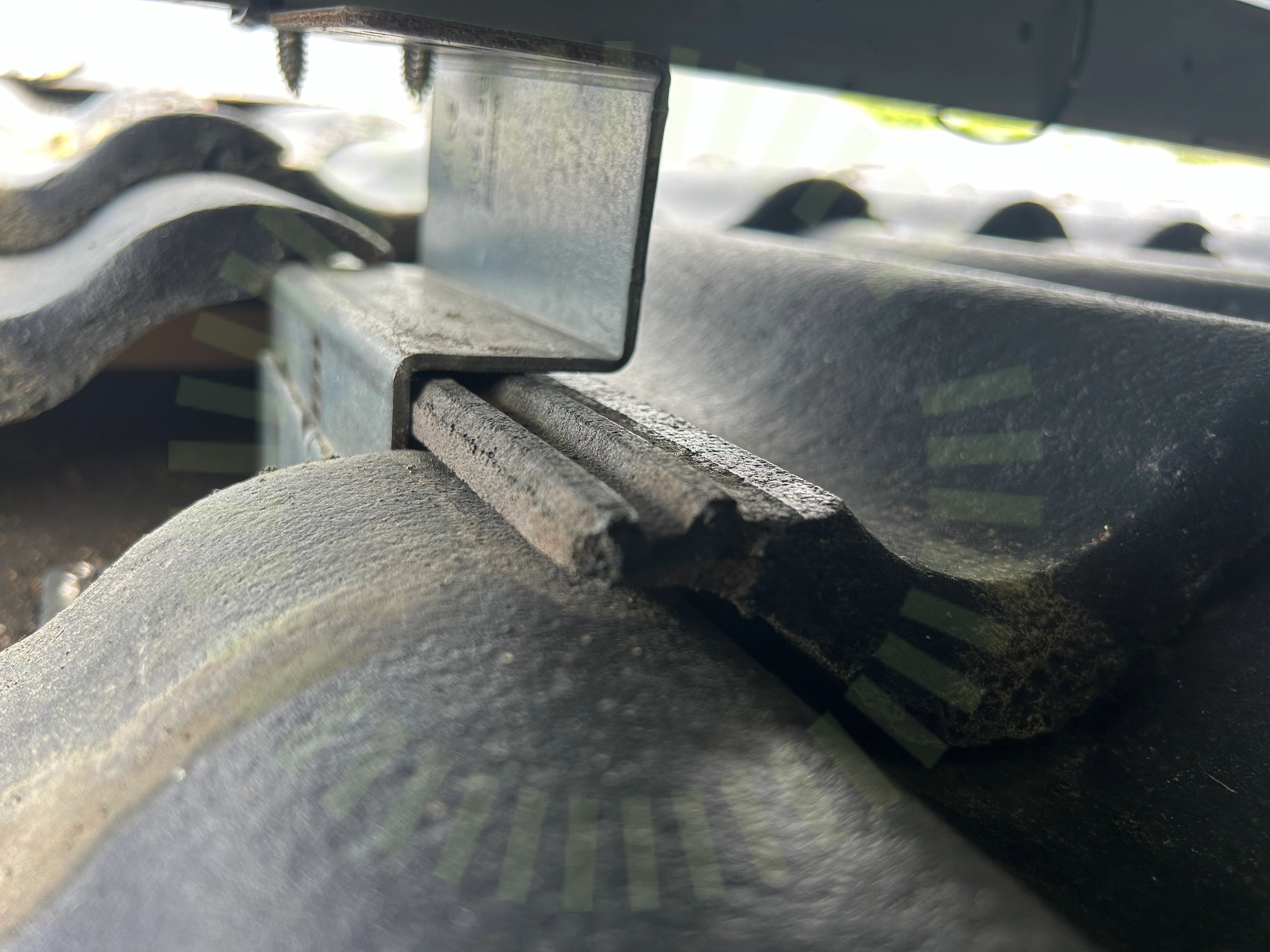

3.6 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.

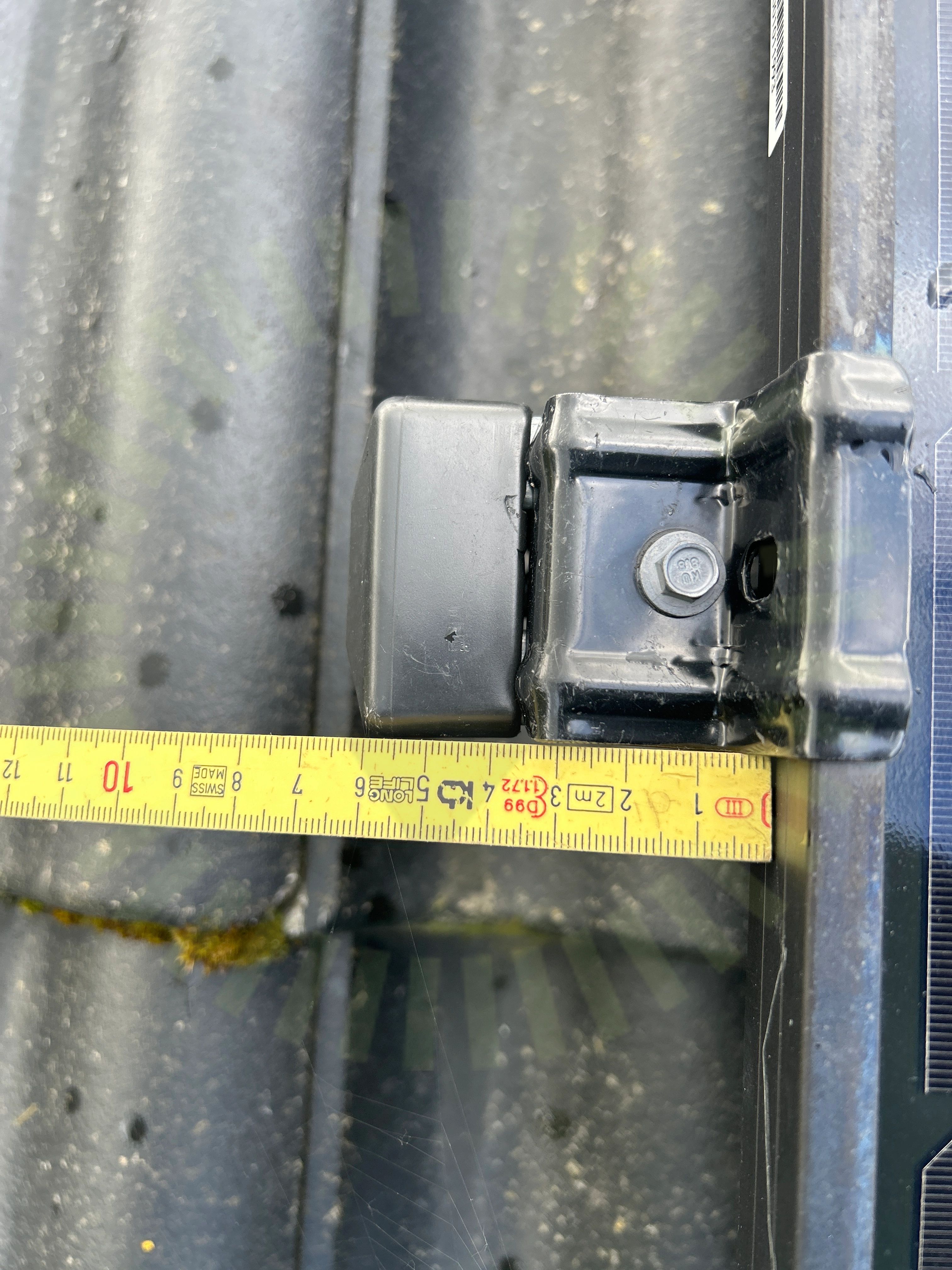

3.7 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
3.8 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Godkända kontrollpunkter
14/22
Undercentral
Anmärkningar
3/7

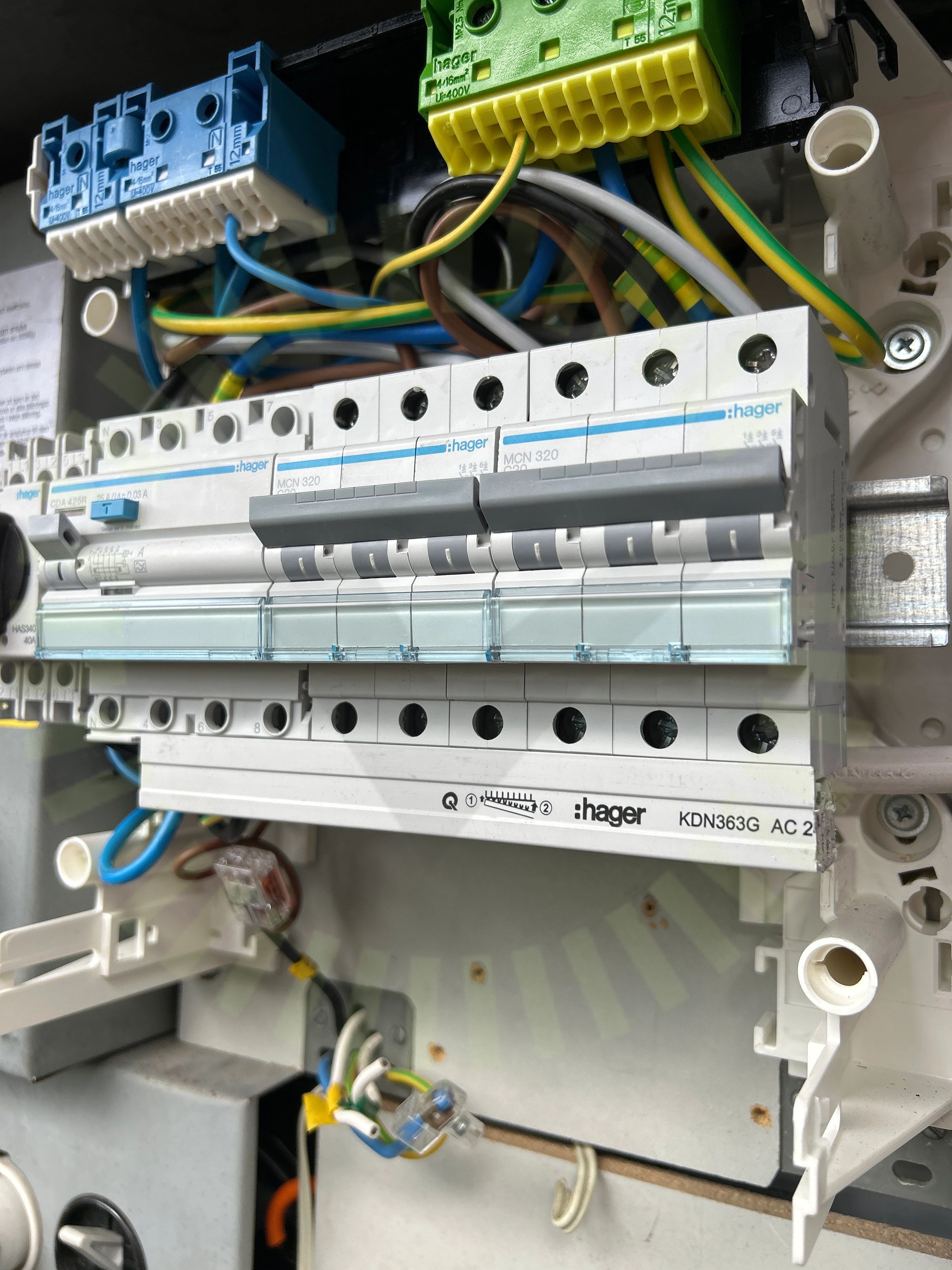

4.1 Fasskena
Inte godkänd
Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

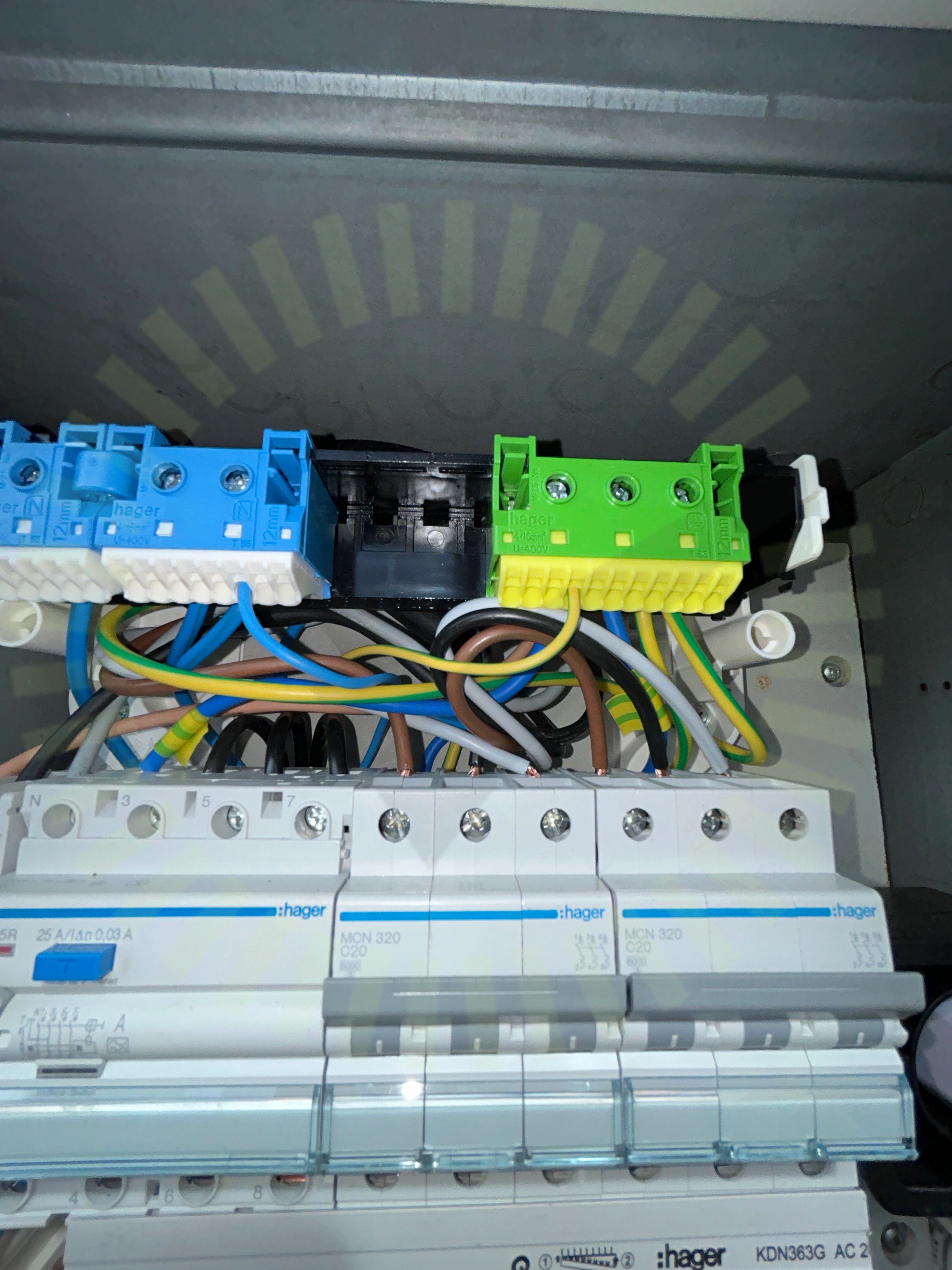

4.2 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

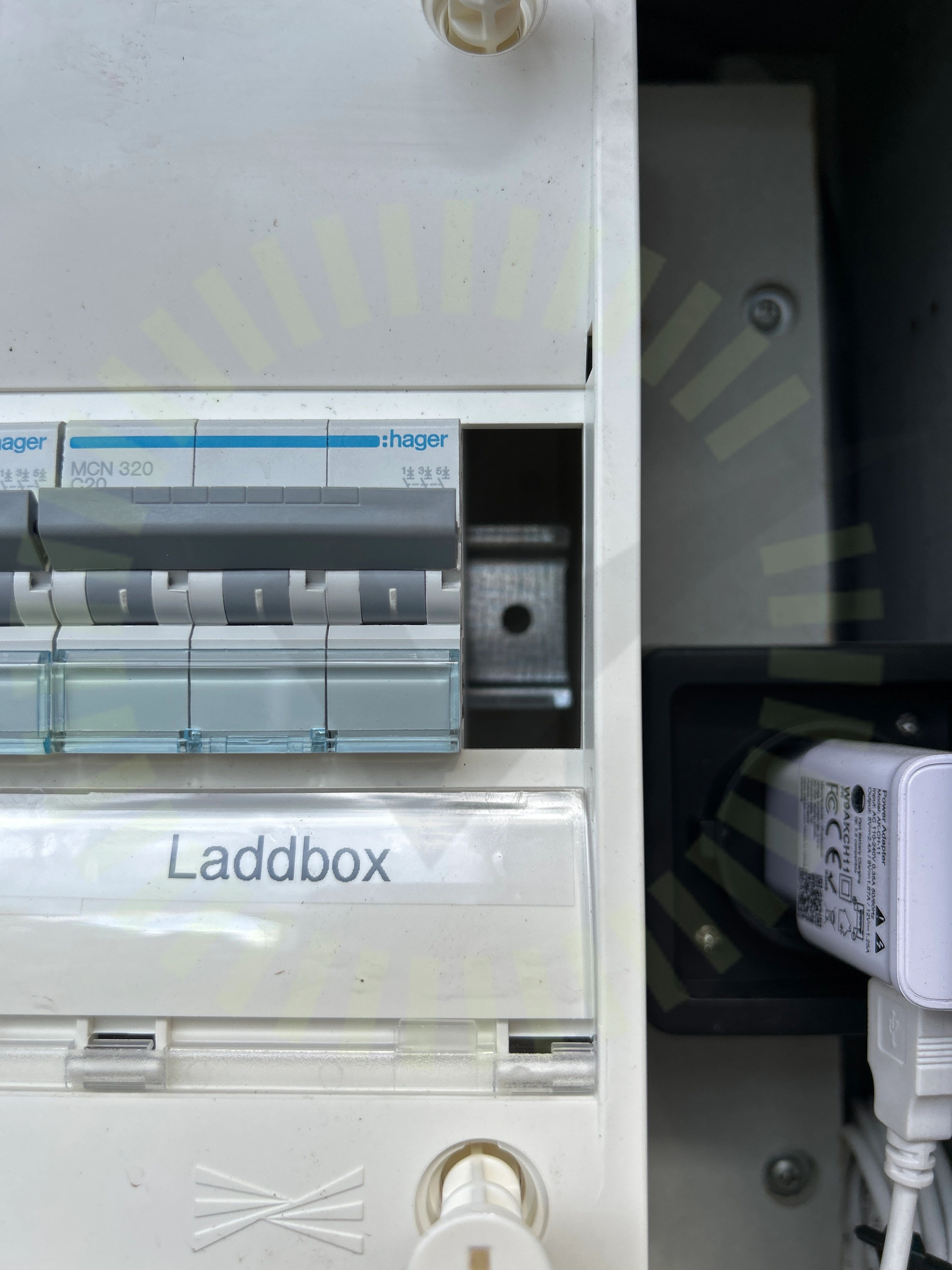

4.3 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
Godkända kontrollpunkter
4/7
Varselmärkning
Anmärkningar
1/4

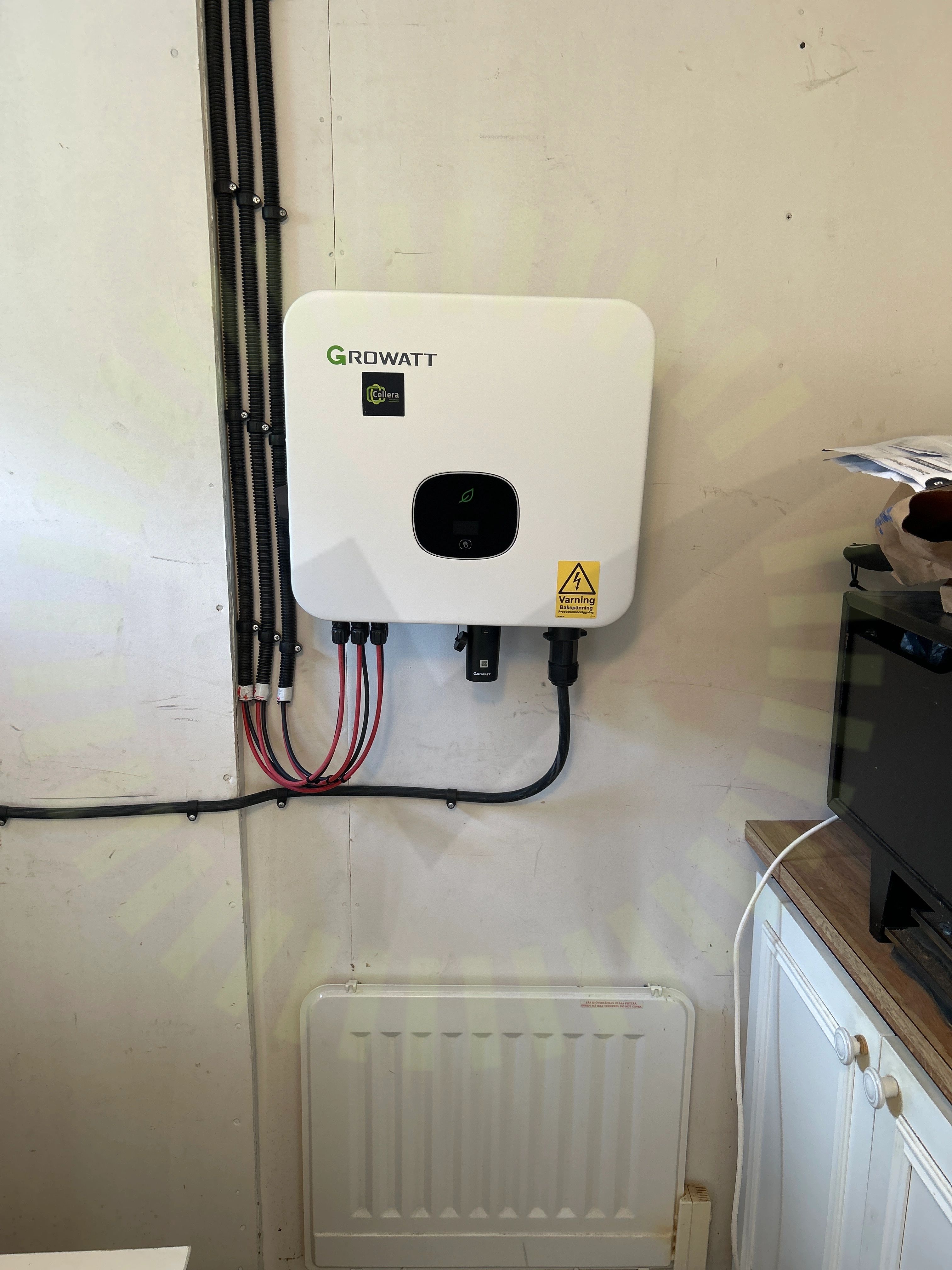

5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
8/38
6.1 DC Max Spänning
Inte godkänd
Saknas underlag vid besiktning.

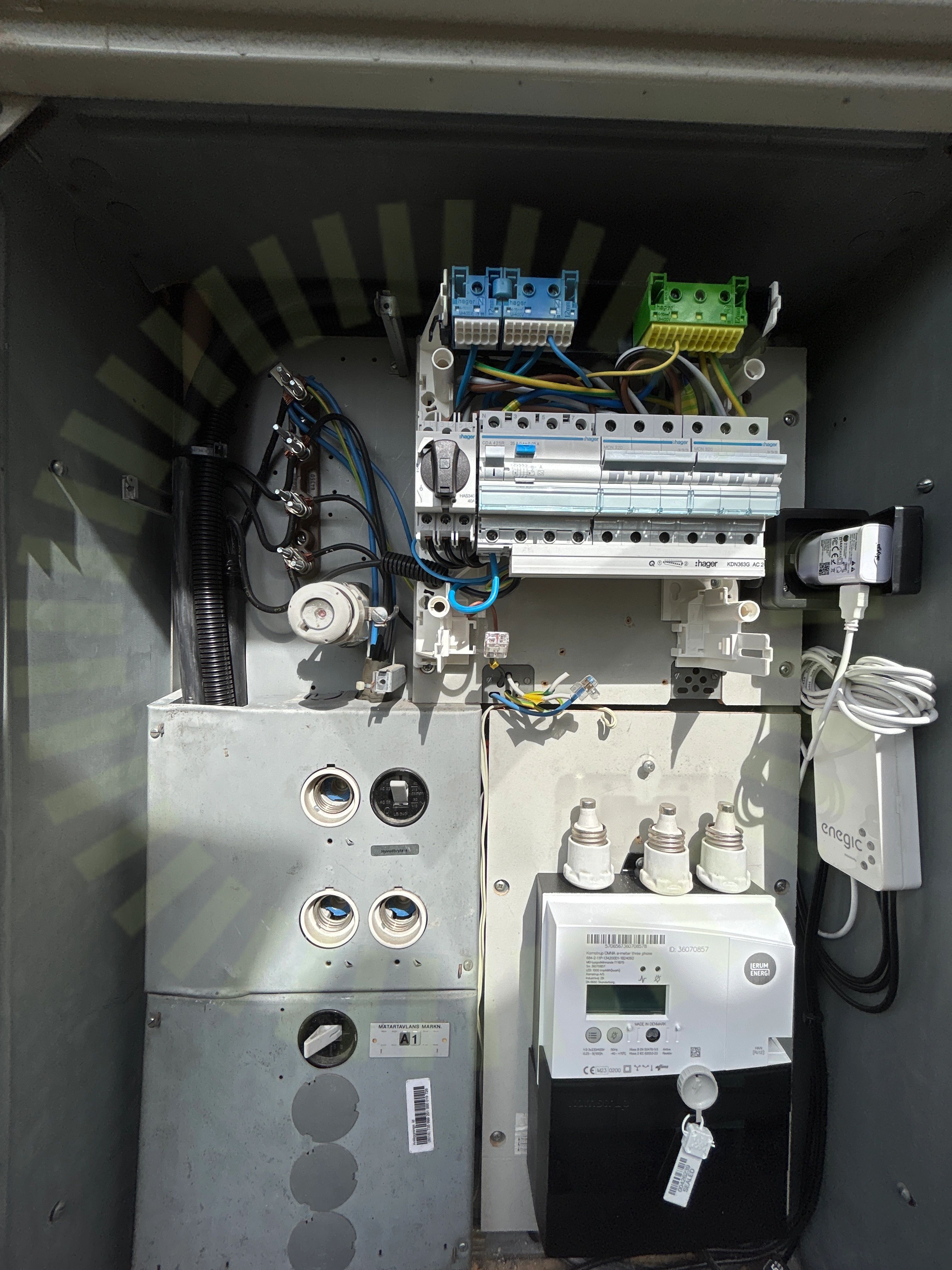

6.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

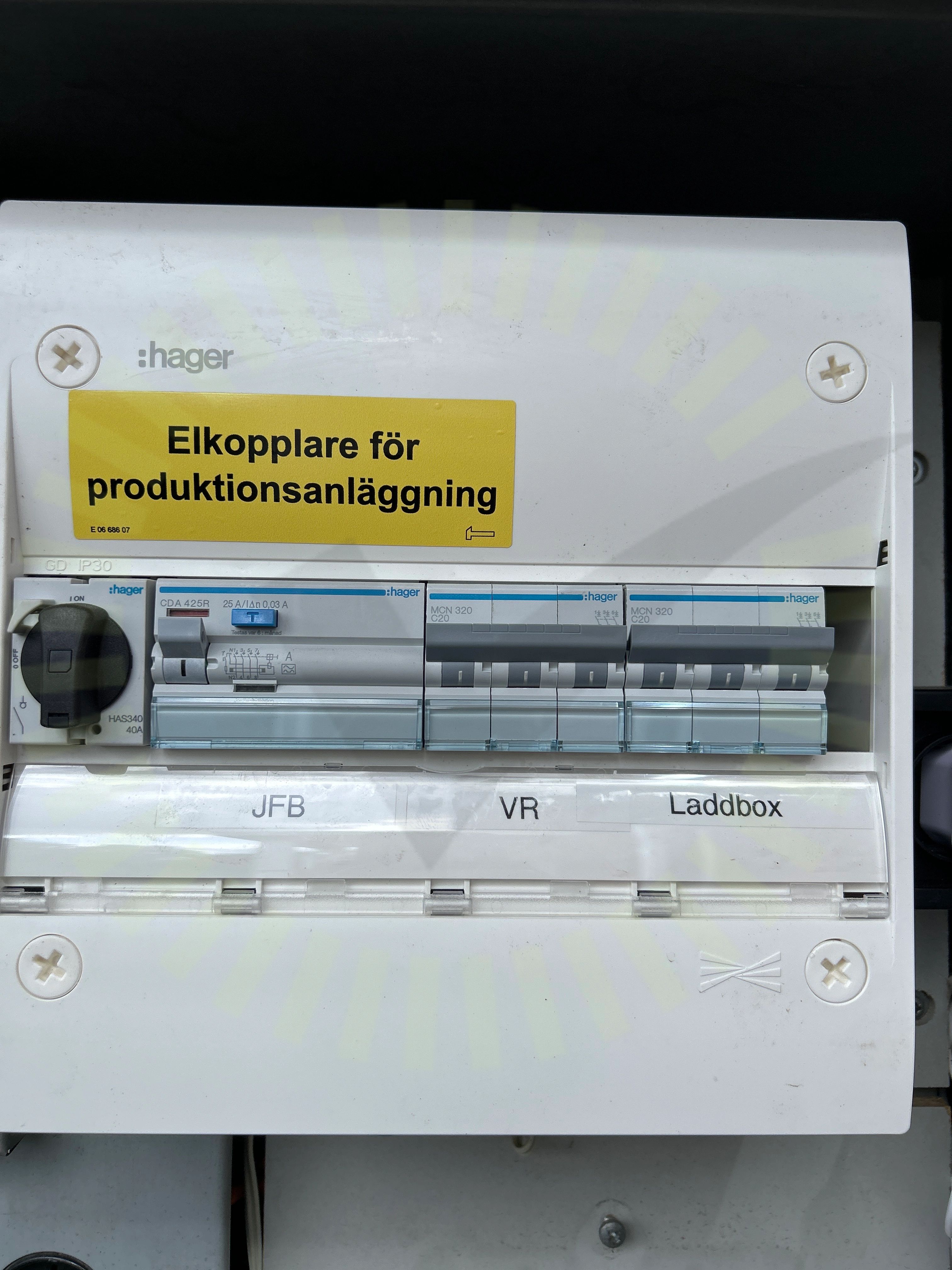

6.3 Identifiering
Inte godkänd
Märkning är inte utfört så det är tydligt vad som tillhör vad.

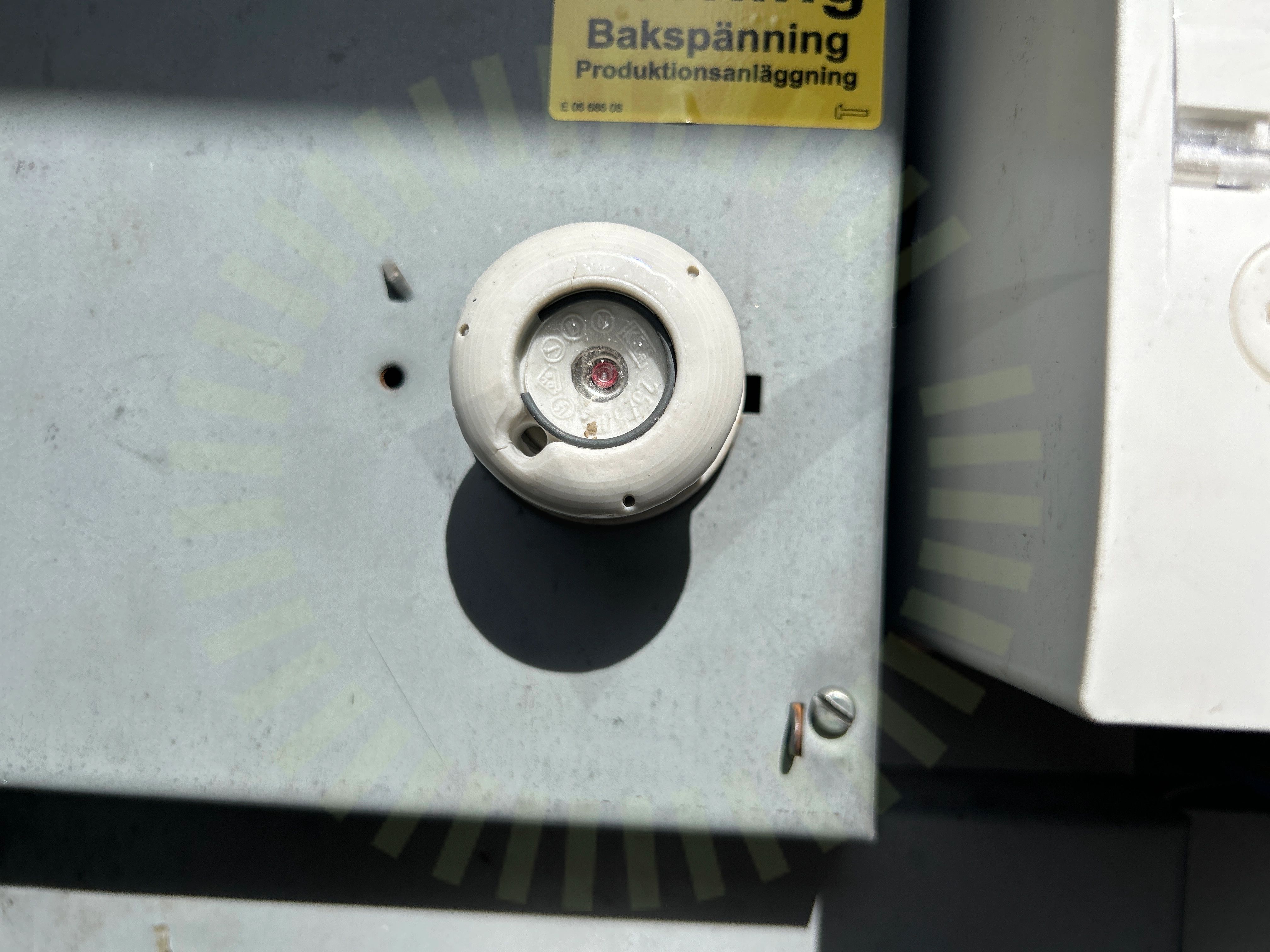

6.4 Identifiering
Inte godkänd
Säkring saknar märkning.
6.5 Jordfelsbrytare
Inte godkänd
Om den valda växelriktaren monteras inom en jordfelsbrytare ska den bryta vid 300 mA eller högre.

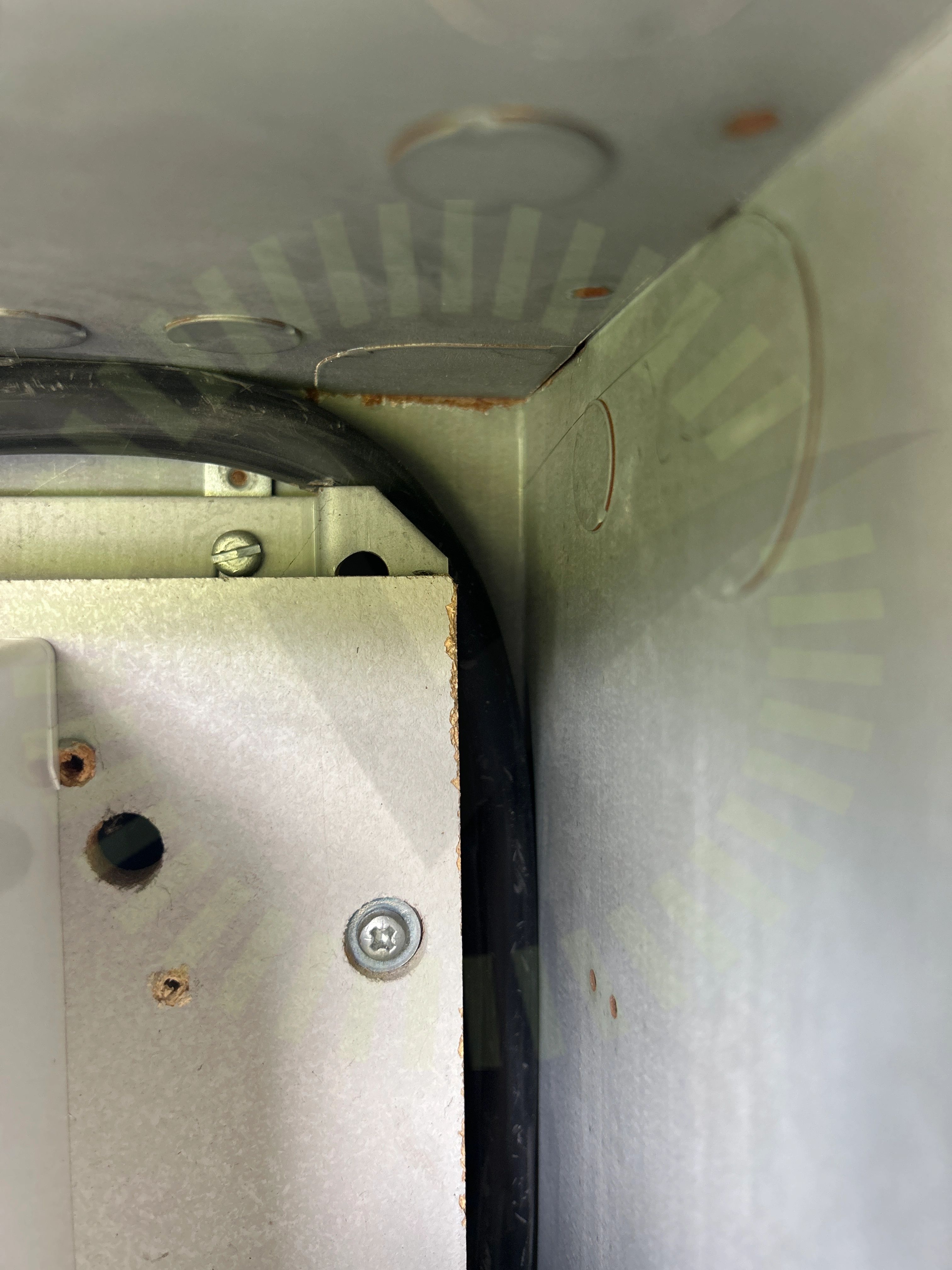

6.6 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

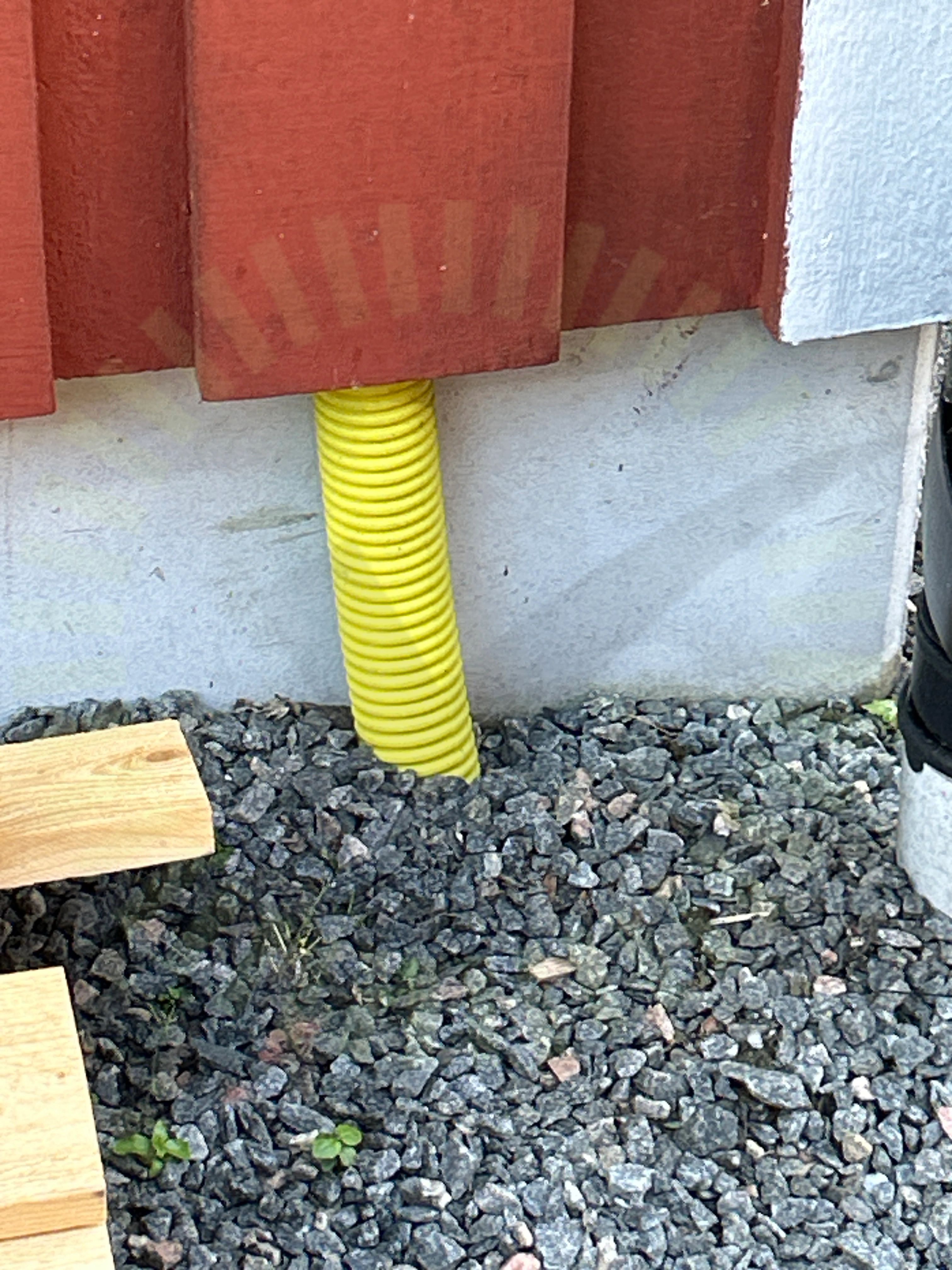

6.7 Väderbeständigt material
Inte godkänd
Använt material ej uv-beständigt.
6.8 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Godkända kontrollpunkter
29/38
Ej tillgängligt vid besiktning
1/38
