Besiktningsrapport

9.4

Installation av

Elteknik i Lund

Datum

11 december 2023

Ort

Bara, Skåne län

Klämmornas placering

Panelkablagets böjradie

Skenornas överhäng

Klämmornas storlek

95% godkända

5% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Astronergy: CHSM54M(BL)-HC (16)Tak 1, ESDEC Lutande Panntak (30)Undercentral (10)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/16

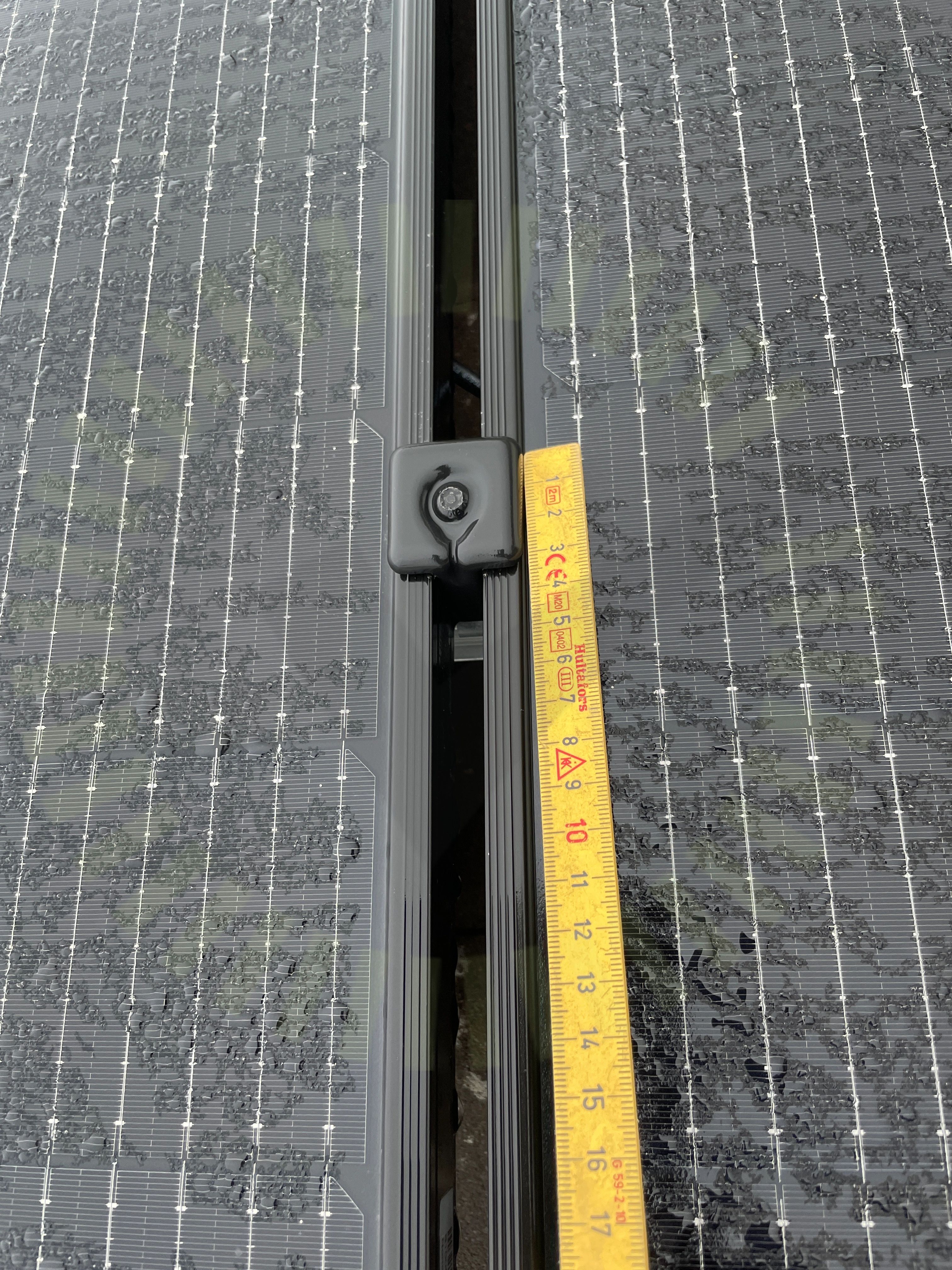

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 600mm.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

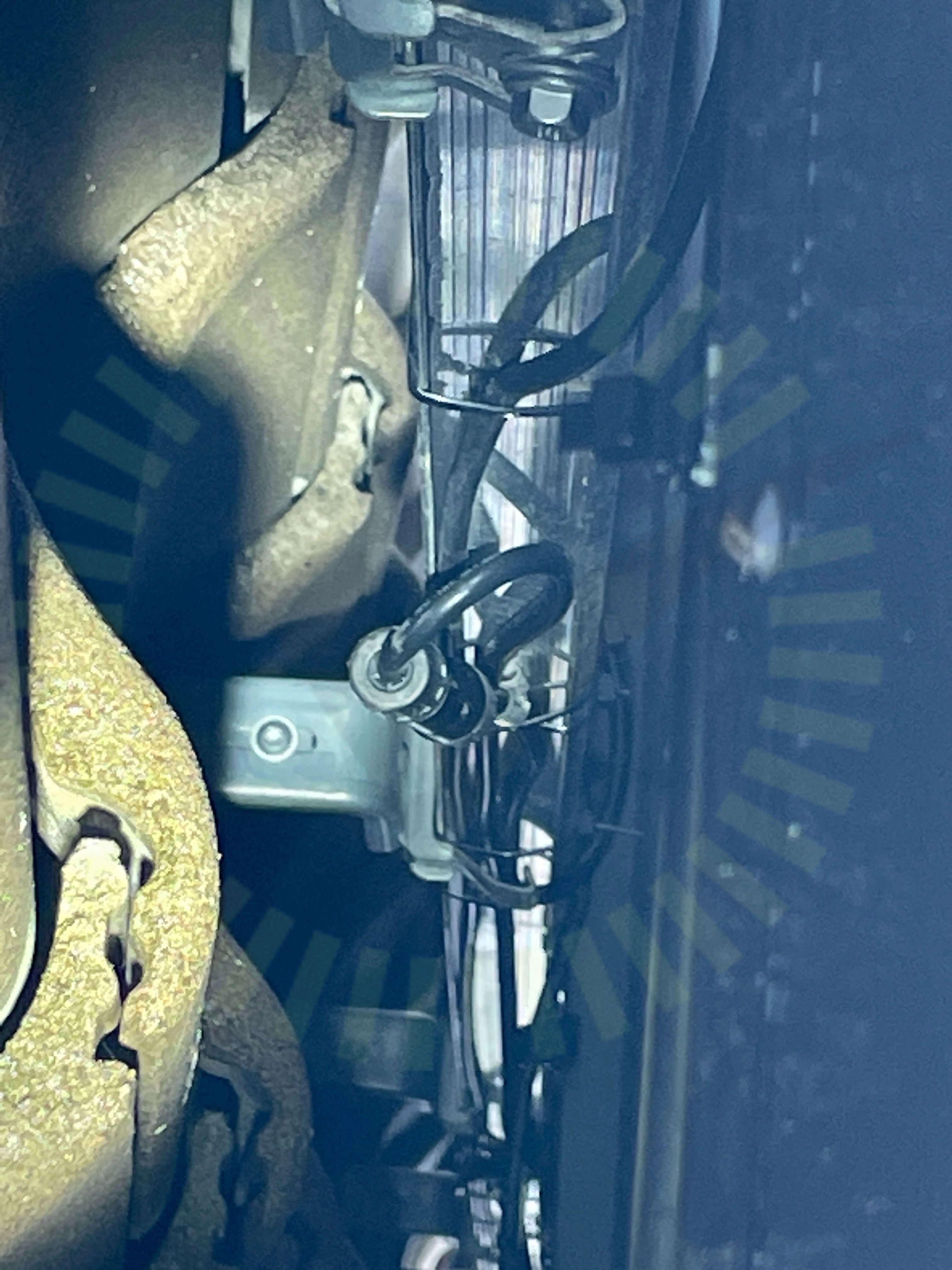

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontakterna.

Godkända kontrollpunkter

13/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/26

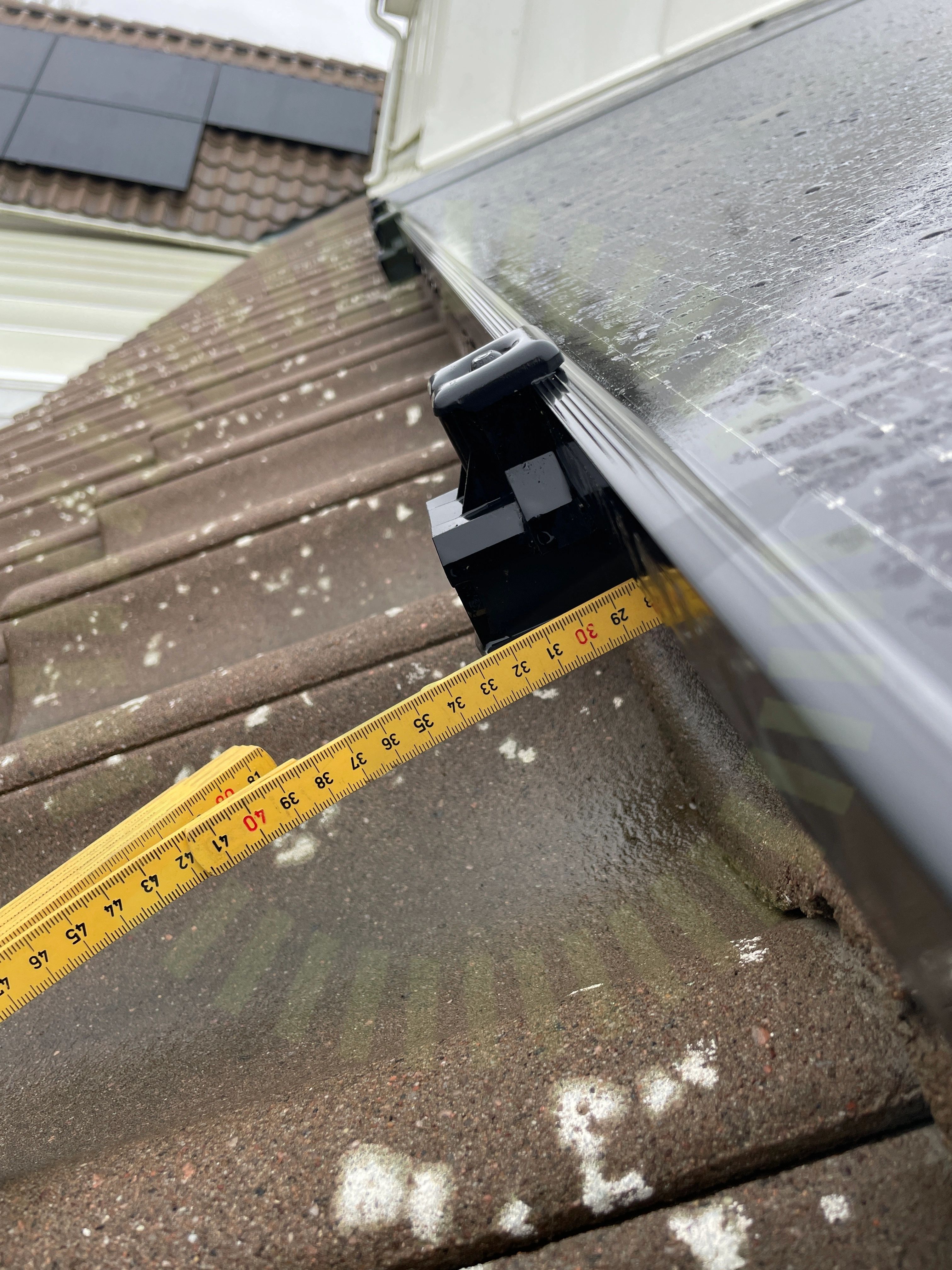

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

25/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/32

7.1 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Godkända kontrollpunkter

31/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

Direkt solljus

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabel

Kabeldimensionering

Kontakter

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Utrymme

Ventilation

Vinkel

Väderbeständigt material
