Besiktningsrapport
7.1
Installation av
Soolar
Datum
5 april 2024
Ort
Täby, Stockholms län

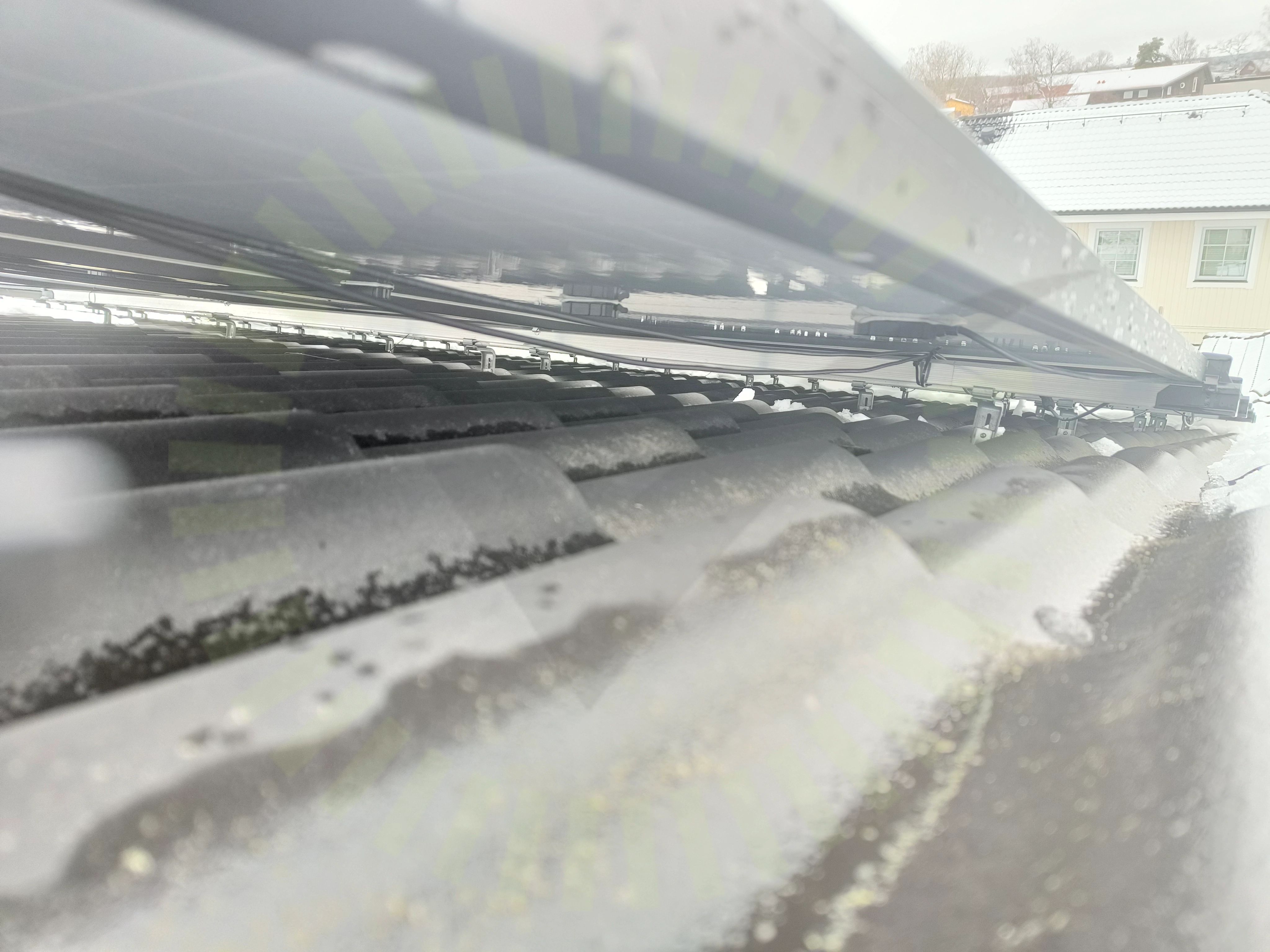

Takkrokarnas CC
Kabeldragning mellan takytor
Kabeluppfästning
+ 12
60% godkända
40% ej godkända
Om installationen
Paneler
PhonoSolar: PS-(xxx)M6H-20/UH
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Batteri
Growatt: APX HV Battery System S2
Tillbehör
CHINT: Growatt DTSU666
Installerad av Soolar som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Smartmätare
Anmärkningar
1/6

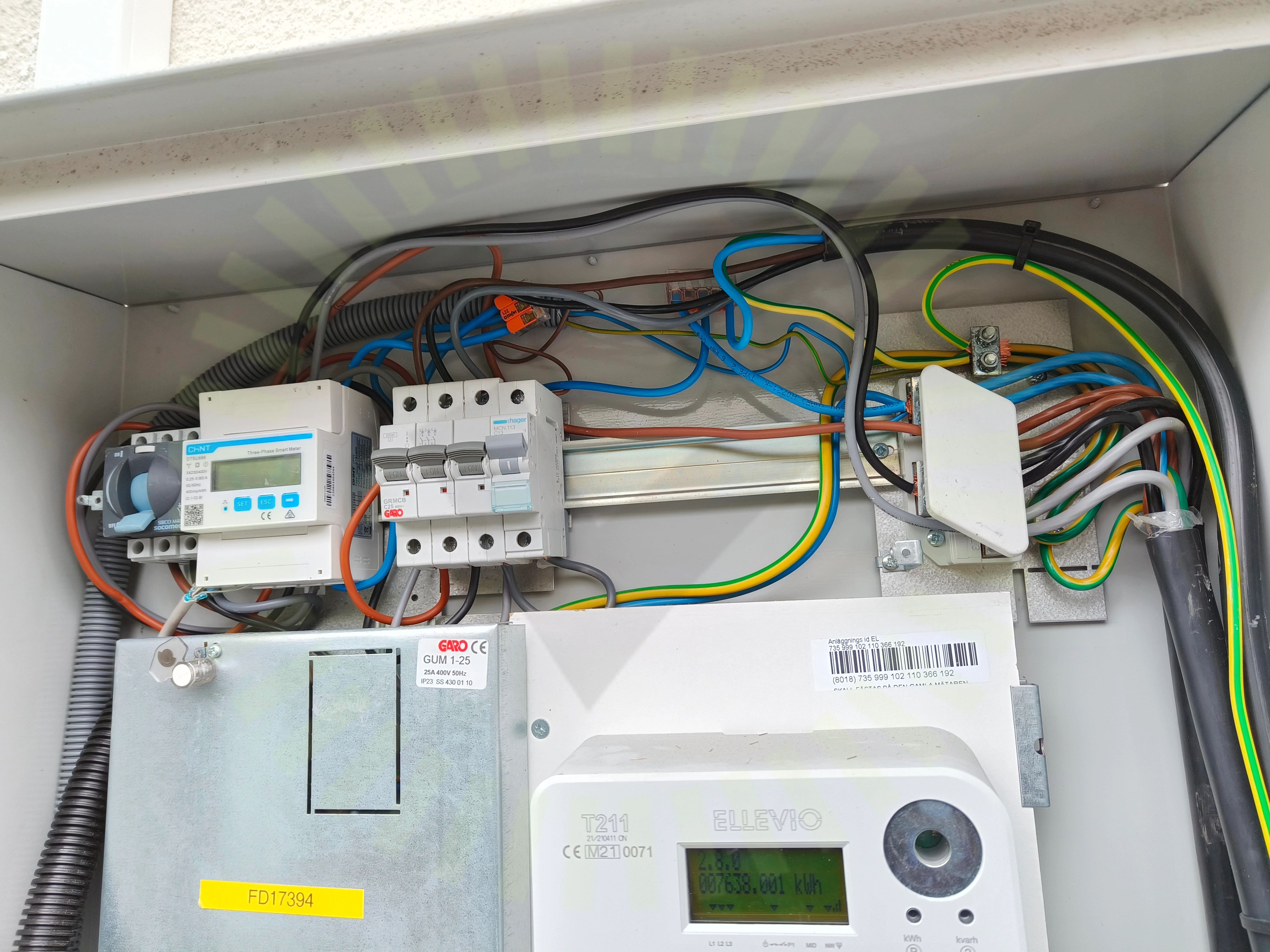

2.1 Anslutning av CT klämmor
Inte godkänd
CT Klämmornas signalkablar är inte korrekt anslutna.
Godkända kontrollpunkter
4/6
Ej tillgängligt vid besiktning
1/6
Tak 1, ESDEC Lutande Panntak
Anmärkningar
9/24

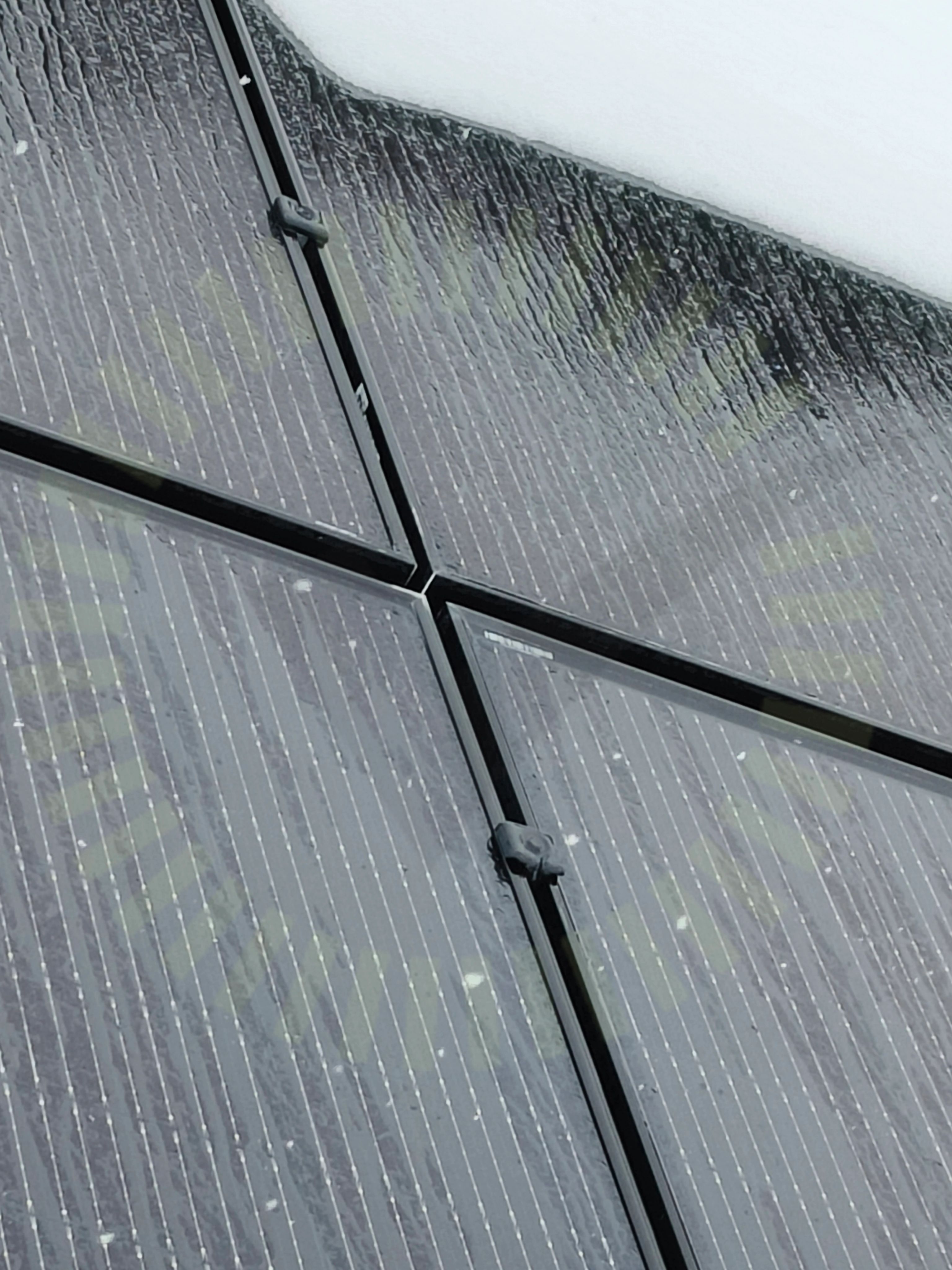

3.1 Dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal är inte vänd neråt.

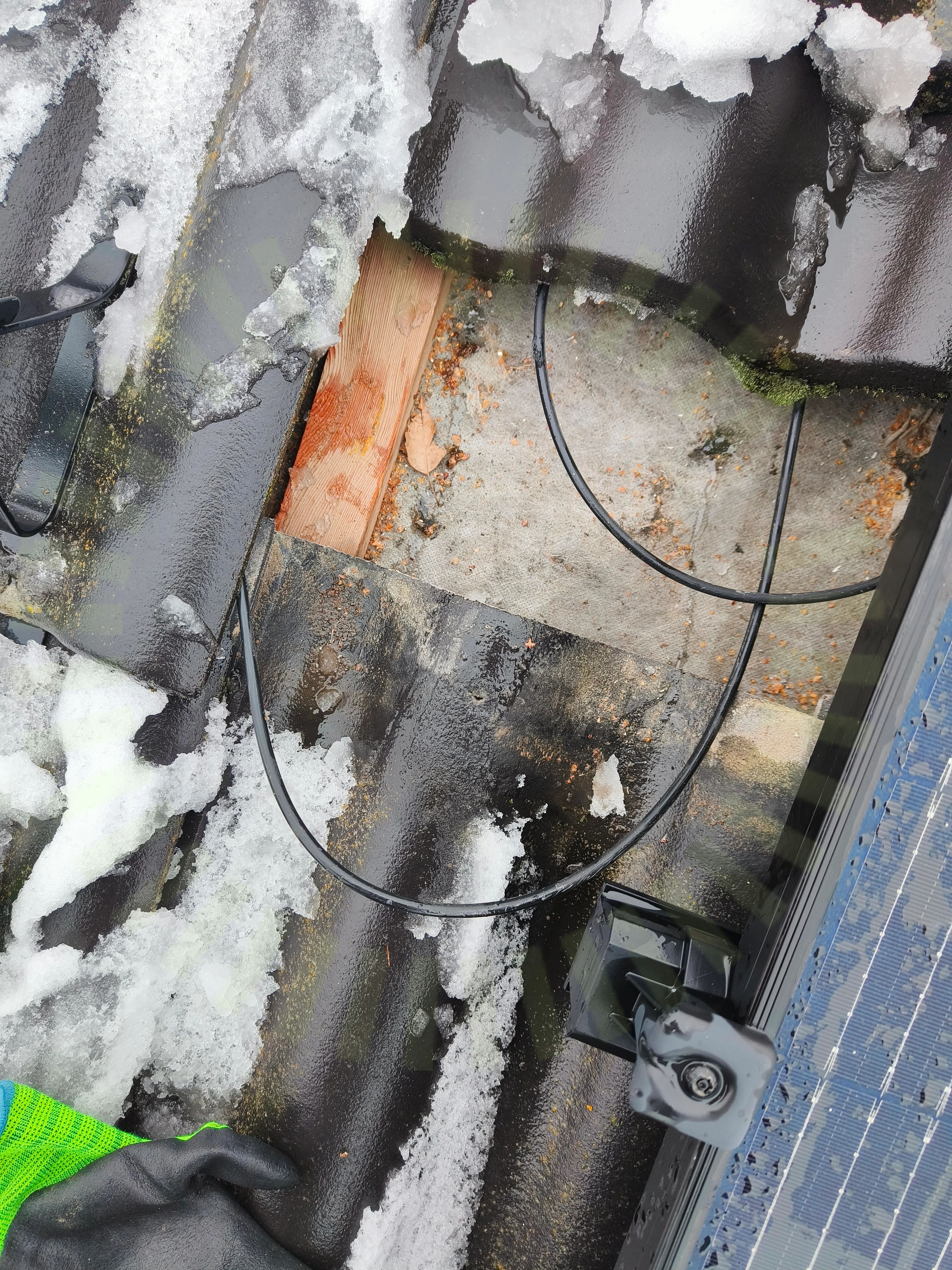

3.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.
3.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

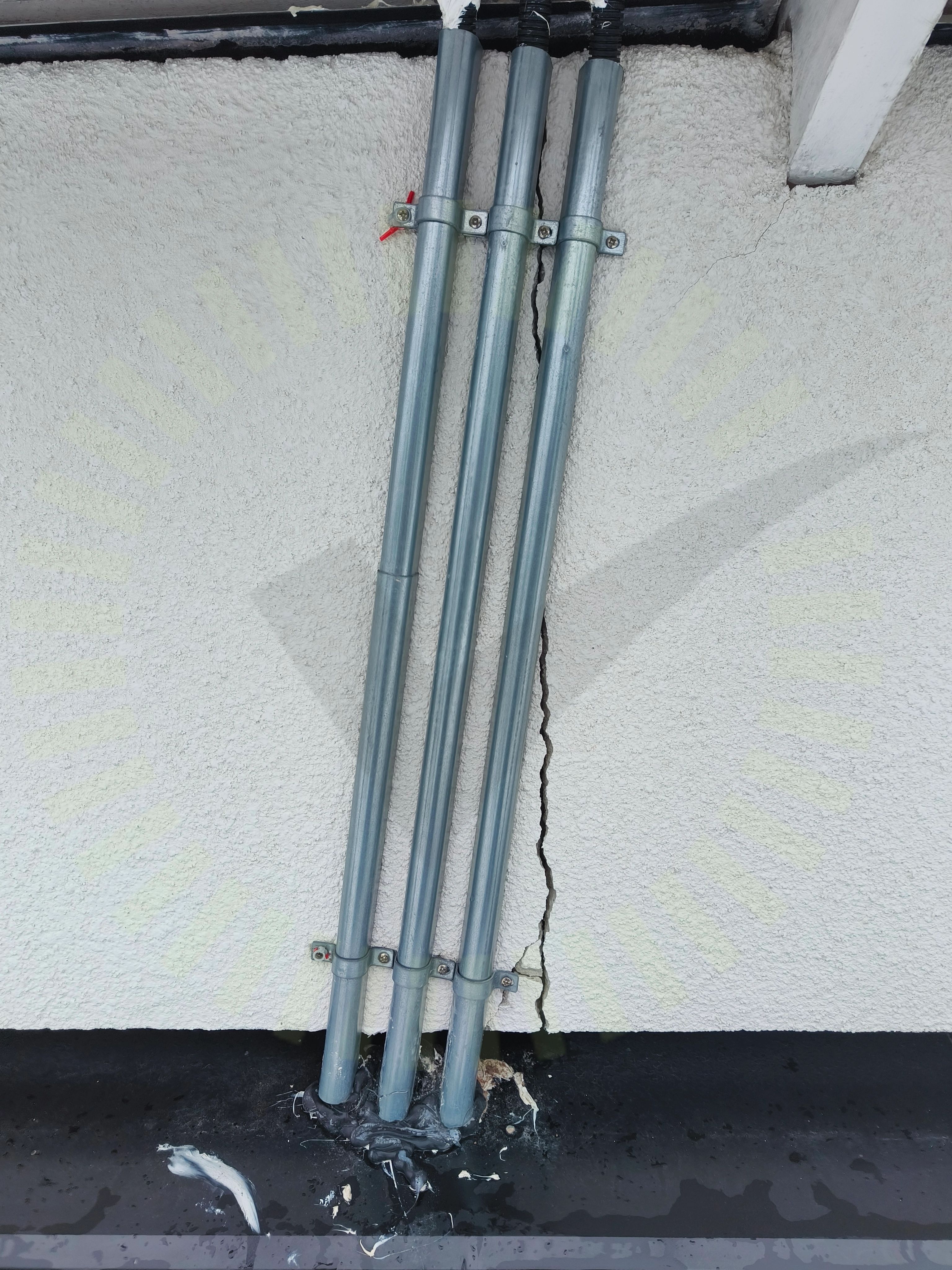

3.4 Skador
Inte godkänd
Skador noterade på montagesystemet. Stora skador på fasaden, sprickor. Samt skador på fasad från panel som fallit, och skruvhål som målats med färg som inte är samma som fasad.

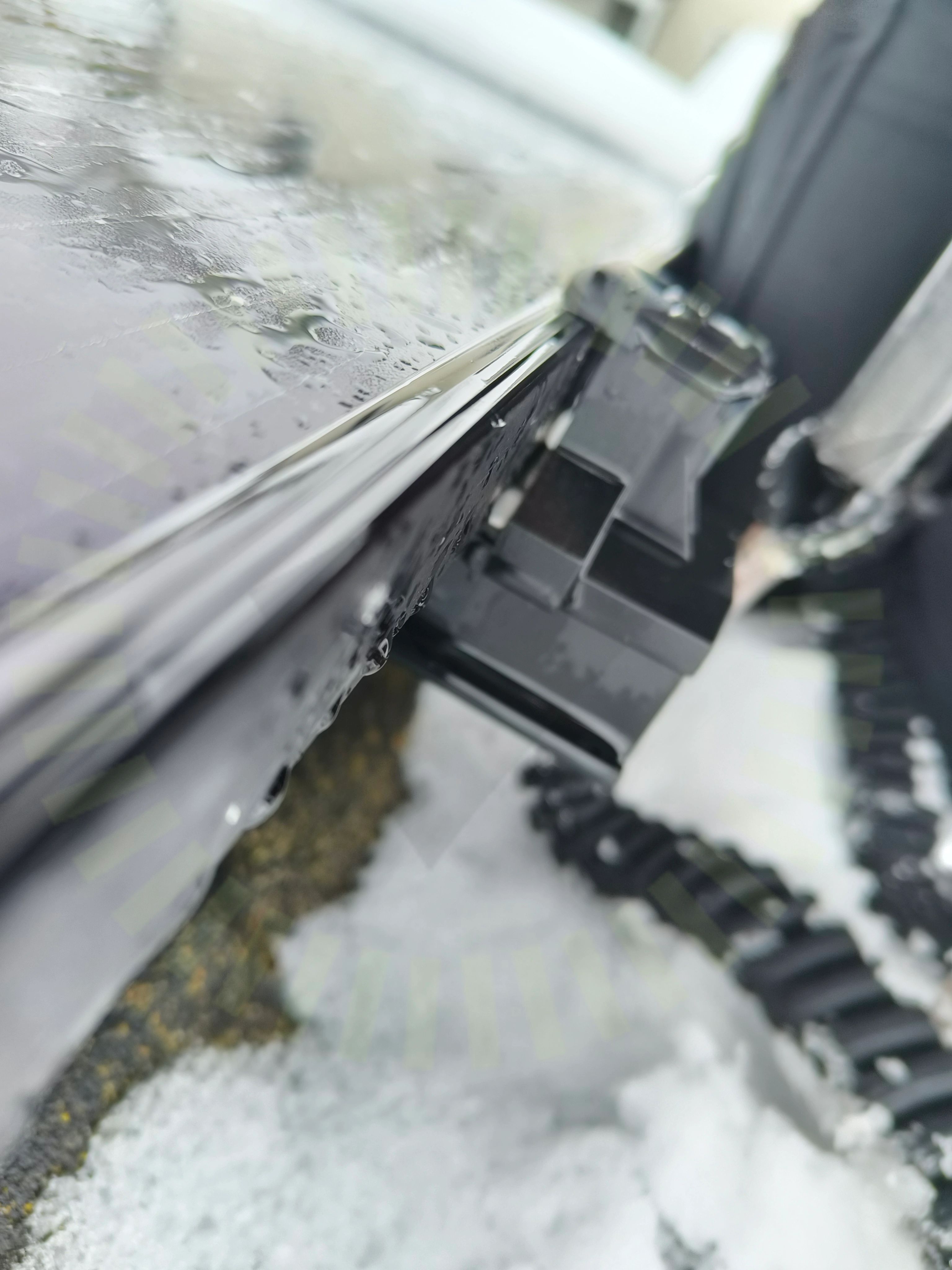

3.5 Skenans utstick för klämma
Inte godkänd
Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

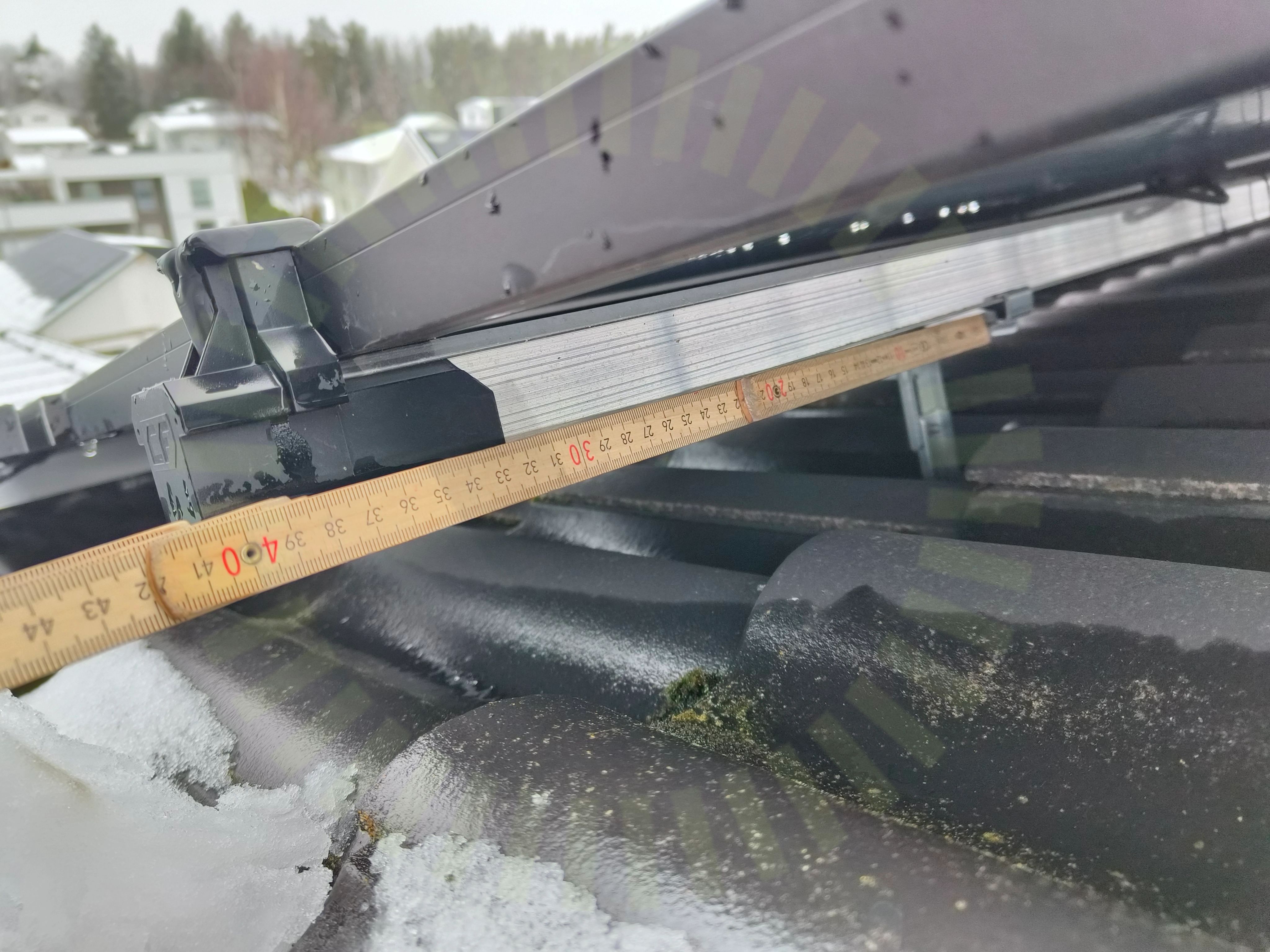

3.6 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
3.7 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

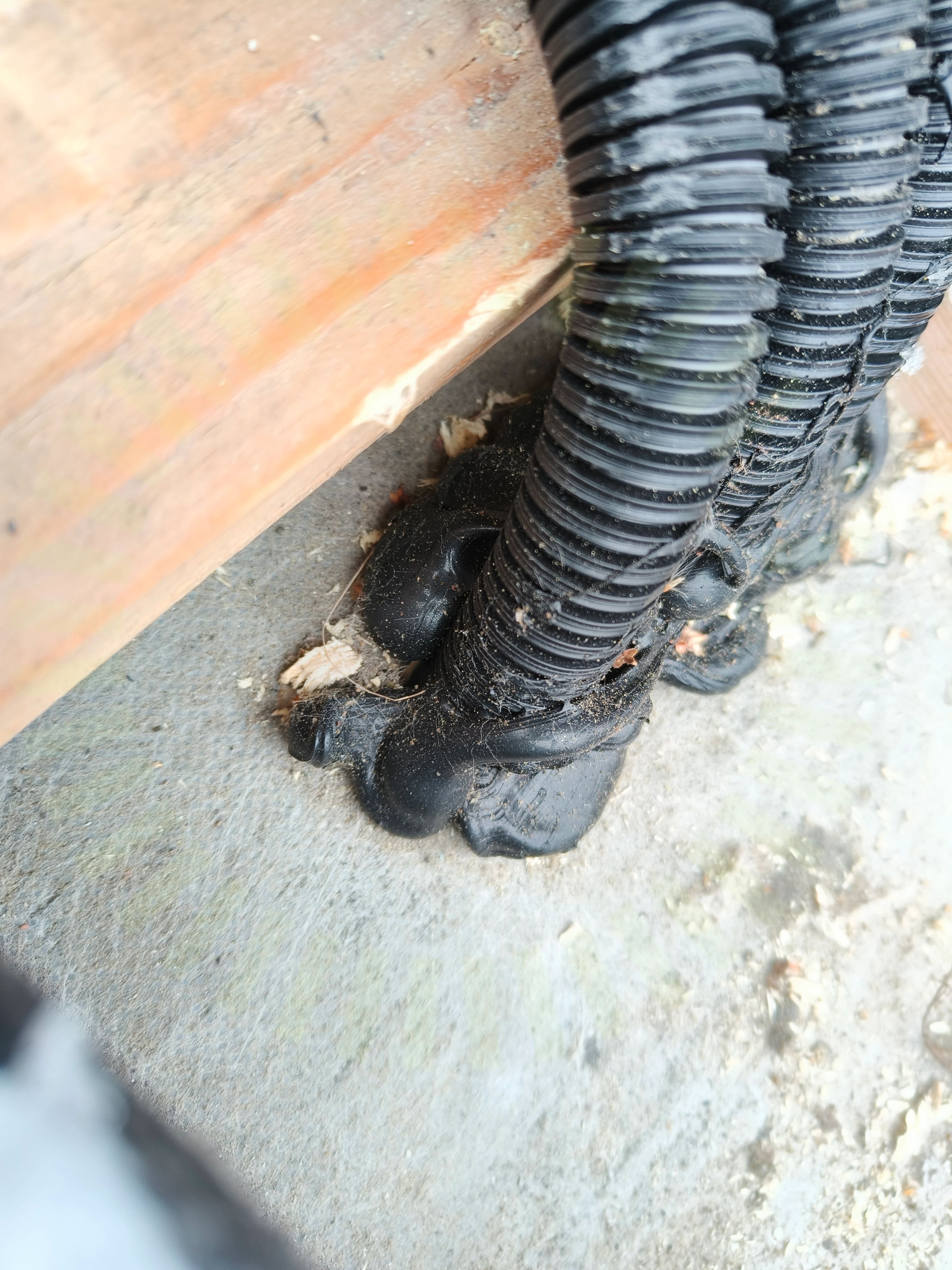

3.8 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
3.9 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt cirka 110 cm.
Godkända kontrollpunkter
15/24
Tak 1, PhonoSolar: PS-(xxx)M6H-20/UH
Anmärkningar
7/15

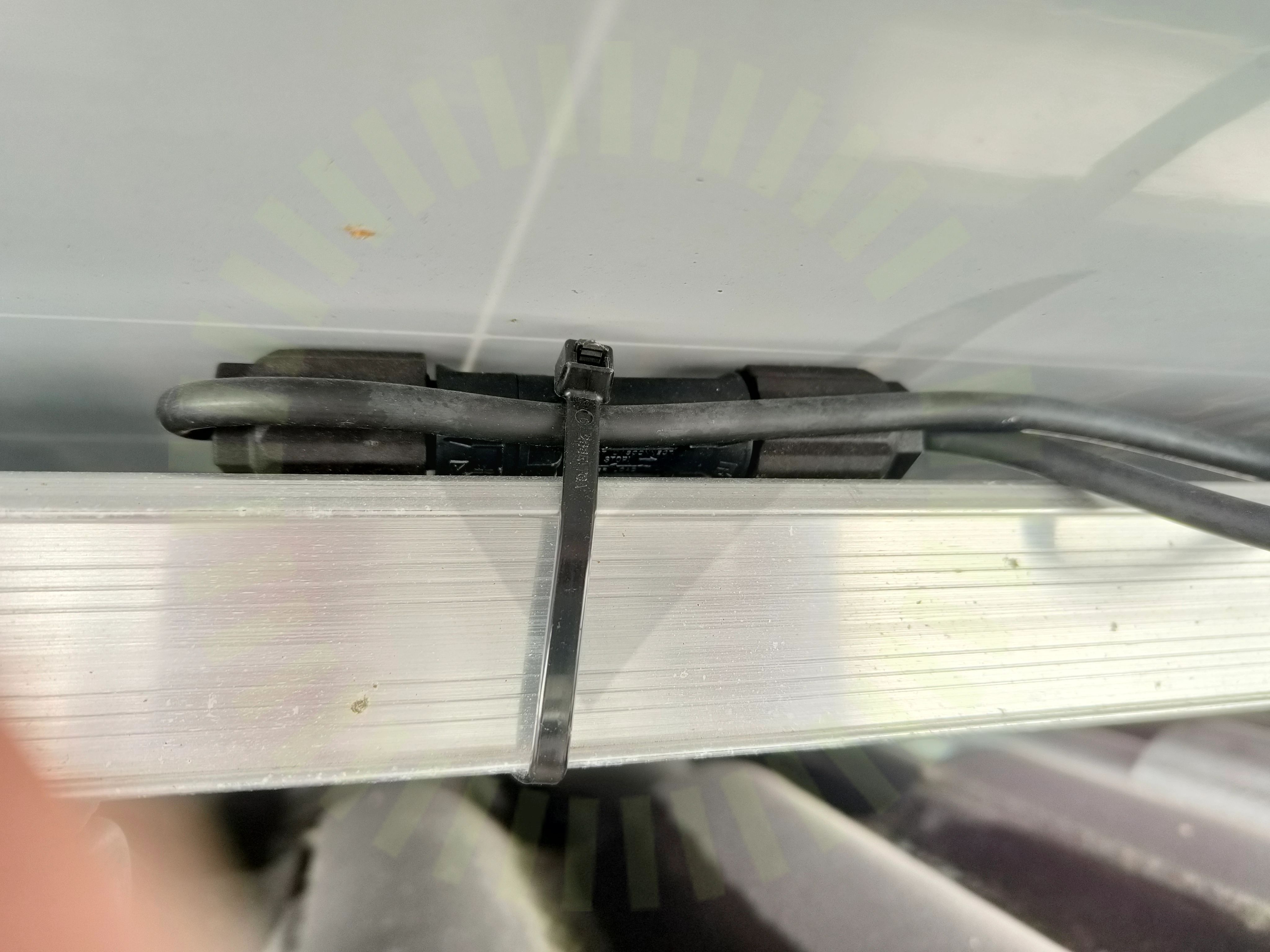

4.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida. Kontakter ligger klämda mellan skena och panel.

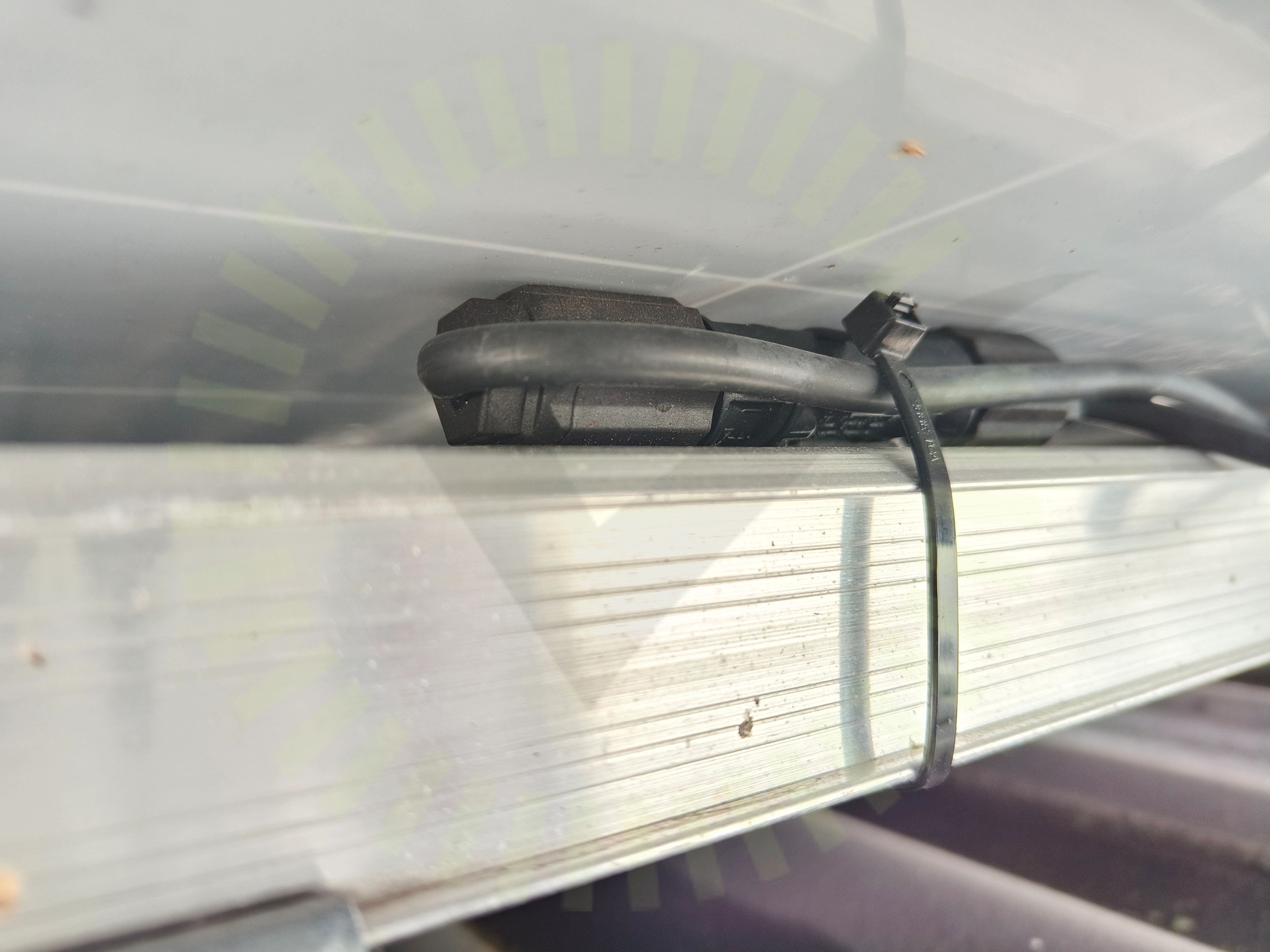

4.2 Panelkablaget böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

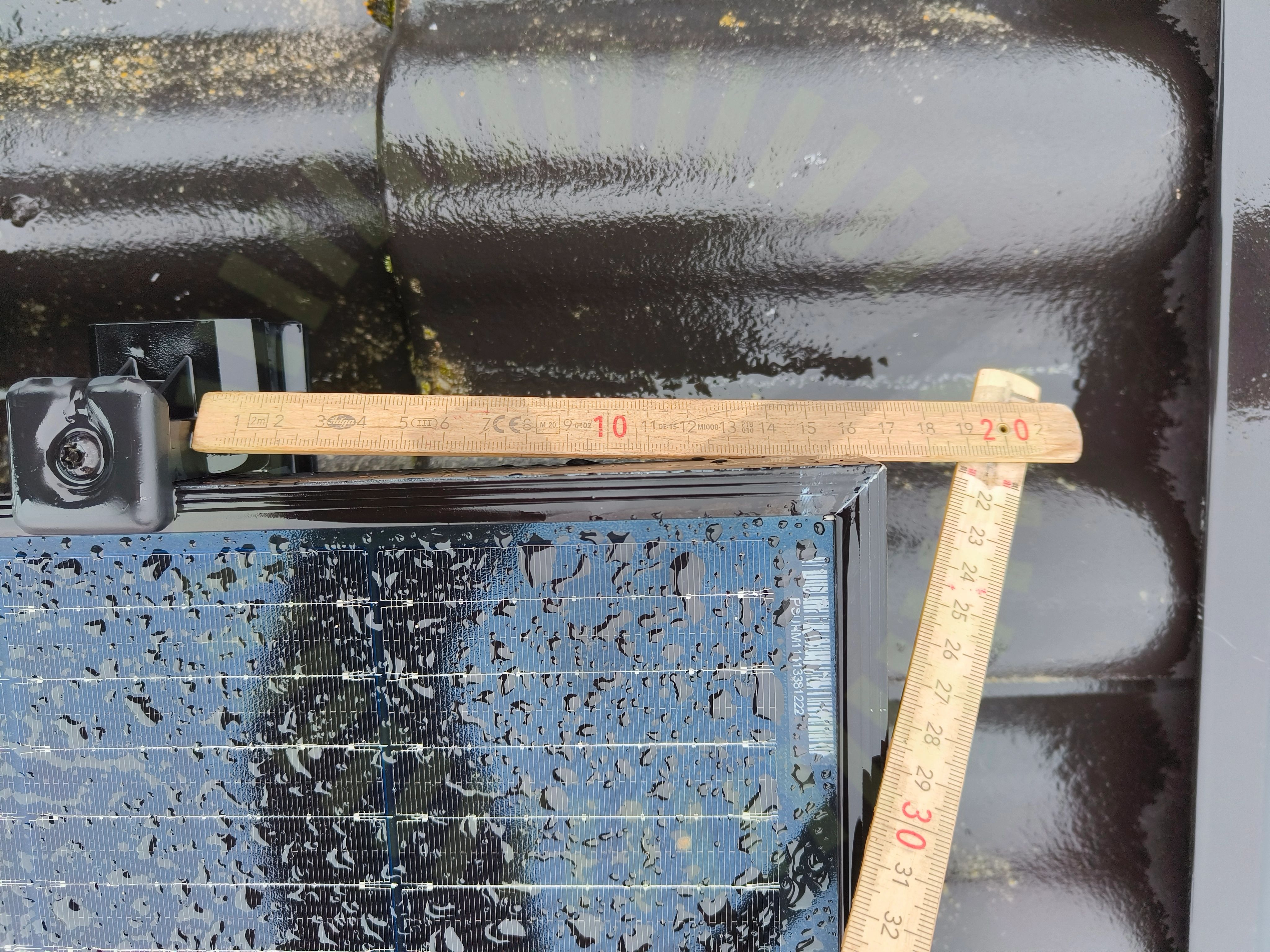

4.3 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

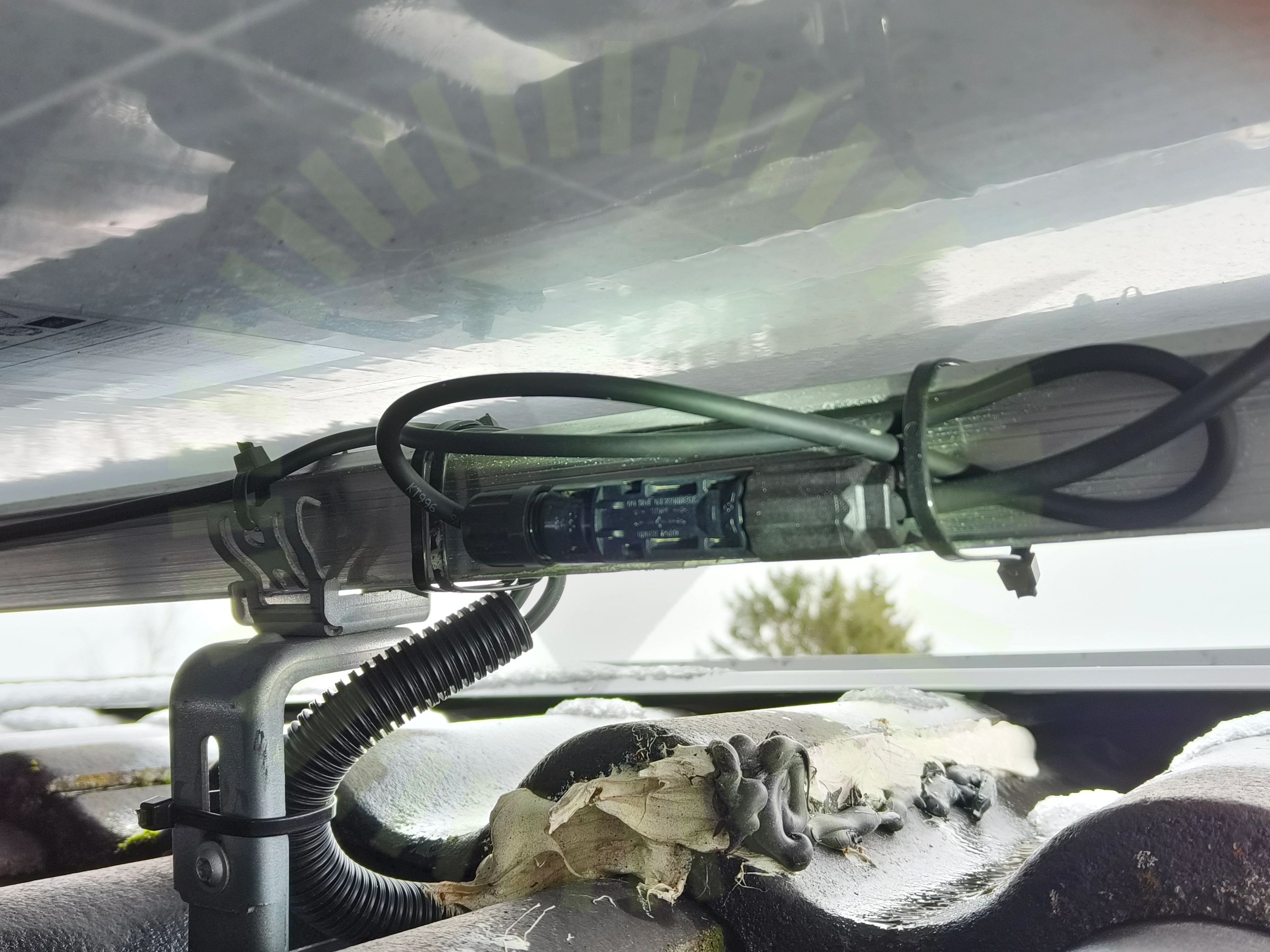

4.4 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

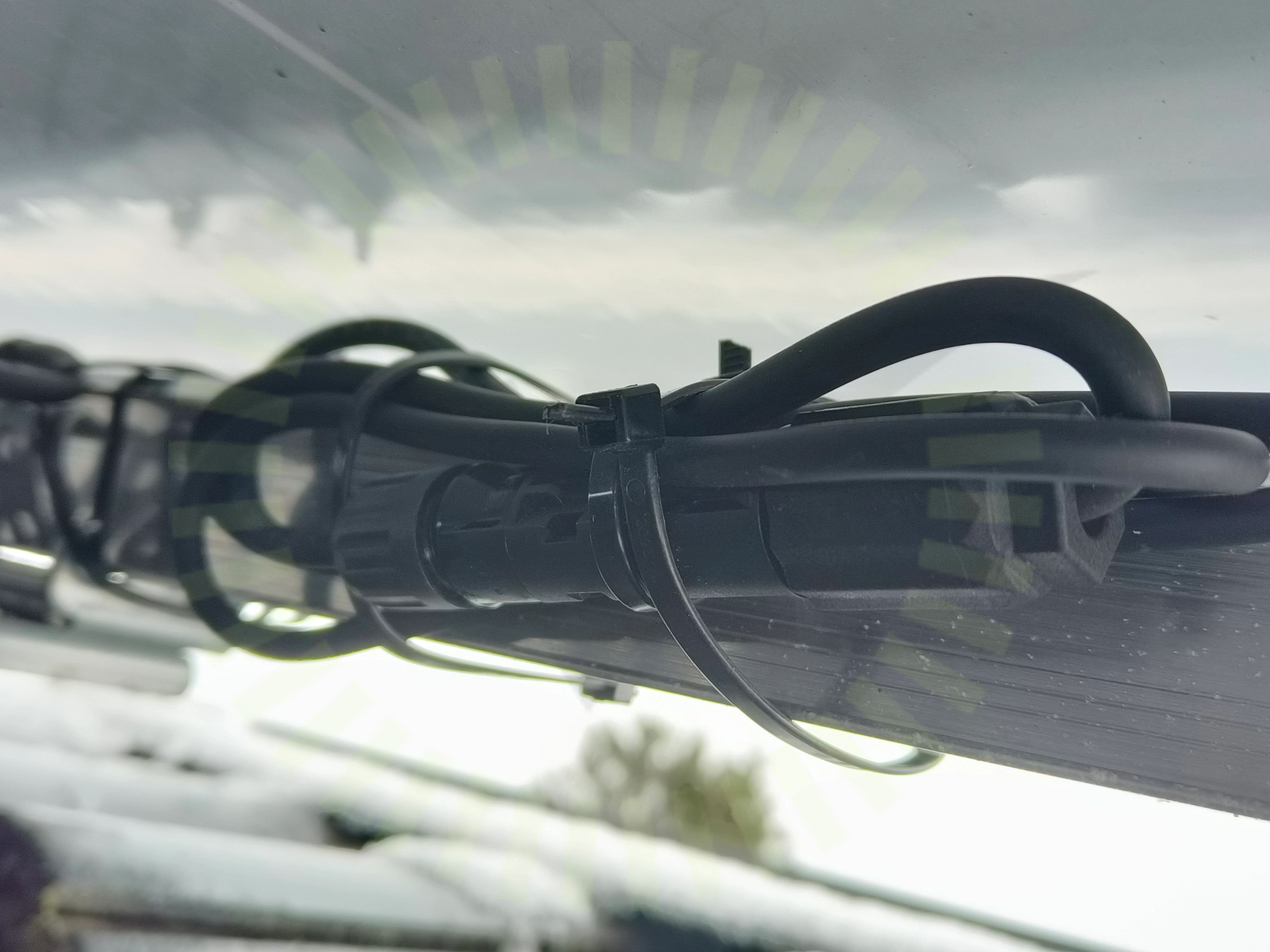

4.5 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

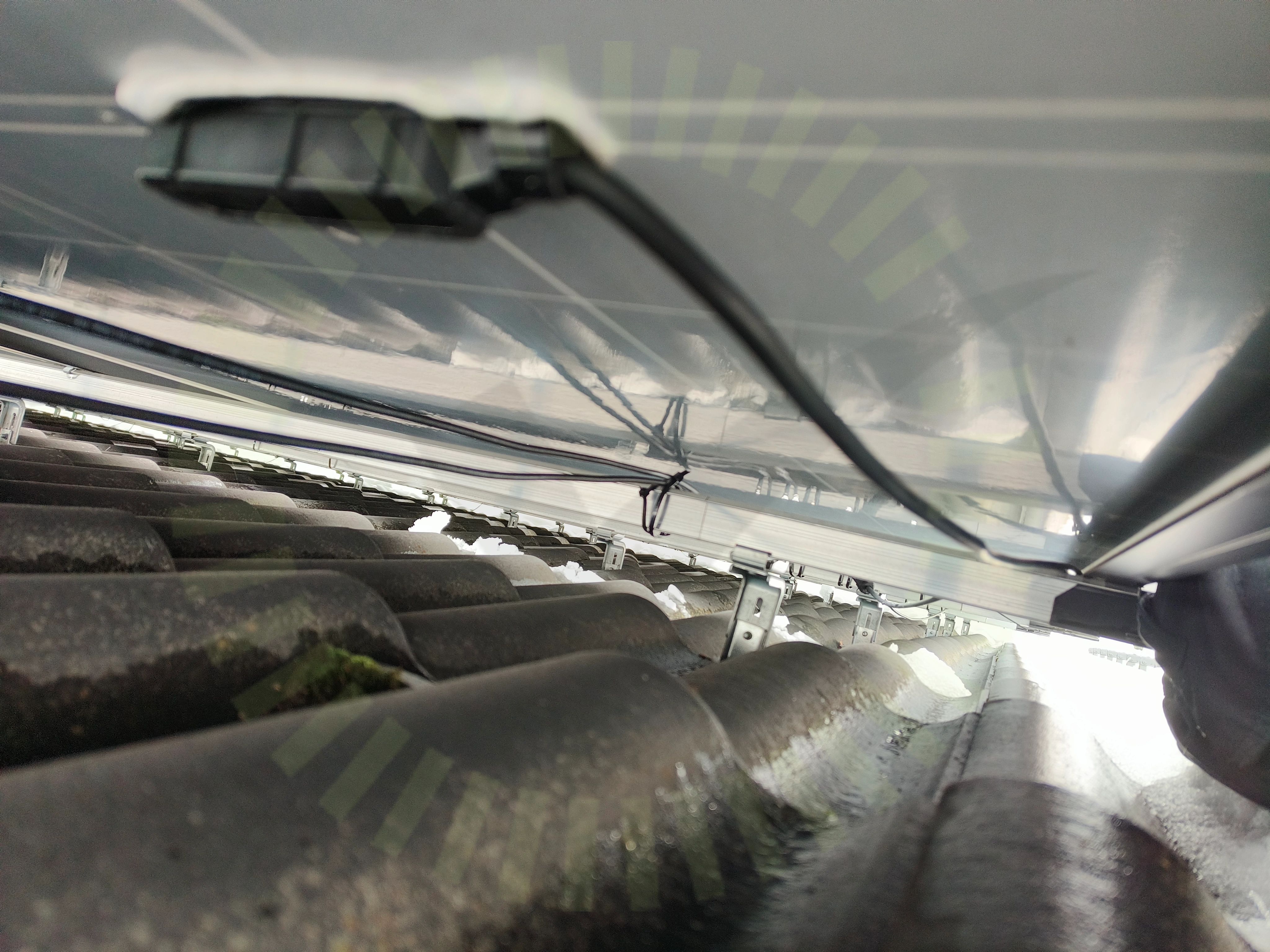

4.6 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

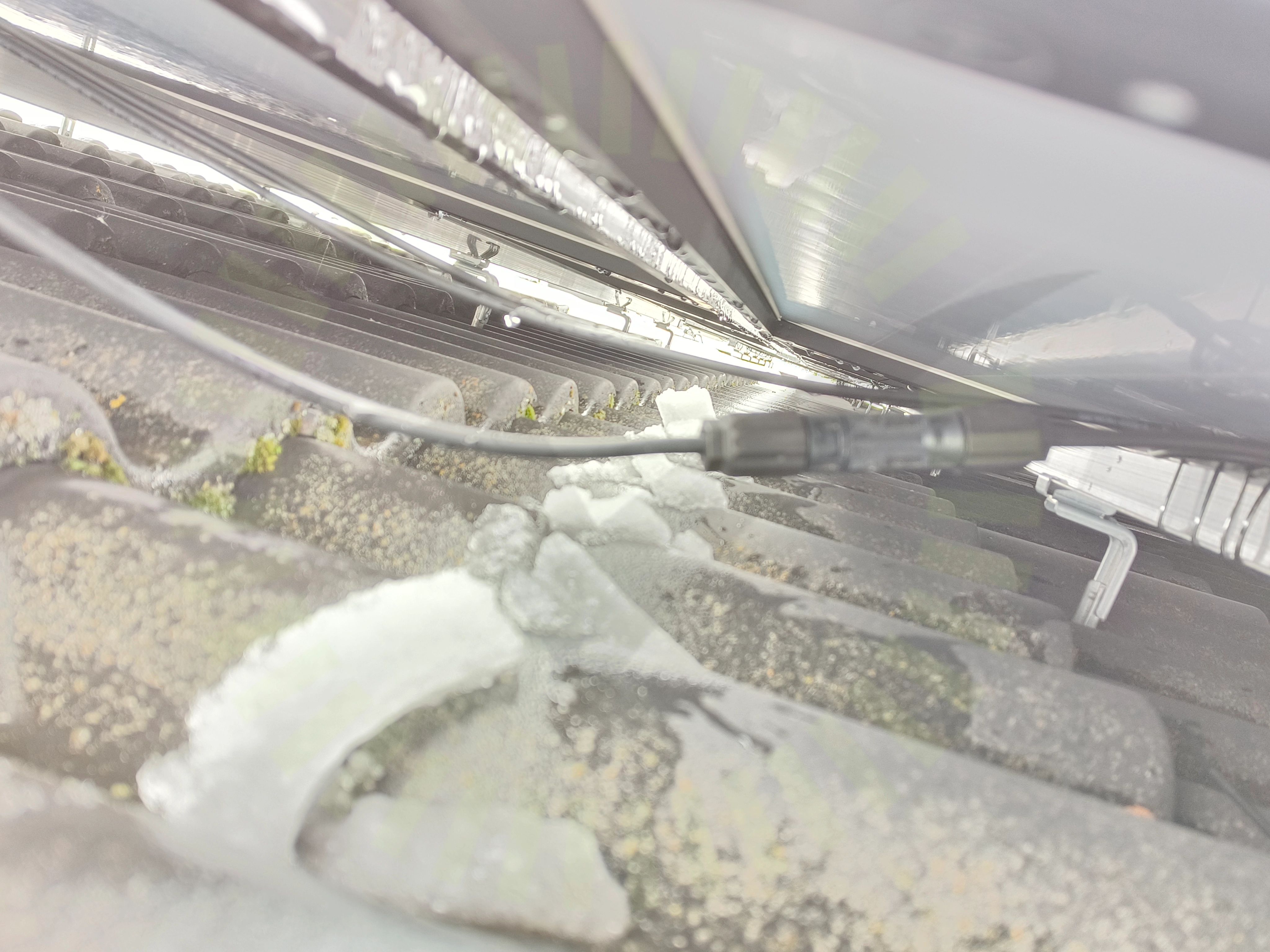

4.7 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
7/15
Ej tillgängligt vid besiktning
1/15
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Ej tillgängligt vid besiktning
1/1
