Besiktningsrapport
8.2
Installation av
E.ON
Datum
28 augusti 2024
Ort
Torna-Hällestad , Skåne län
Kopplingslåda böjradie
/inspection-protocols/8ce25e72-9530-4d7c-9ff0-936ff16f2004/8ce25e72-9530-4d7c-9ff0-936ff16f2004)
Underliggande takpanna
/inspection-protocols/57353ff4-0e17-42c8-b4f0-4e4304bed758/57353ff4-0e17-42c8-b4f0-4e4304bed758)
Kabeluppfästning
/inspection-protocols/ce6182a0-c077-4cc3-aa84-48d3c7d66f30/ce6182a0-c077-4cc3-aa84-48d3c7d66f30)
+ 8
/inspection-protocols/ef15380d-25ff-4ca4-a2ac-3ffc23e3996a/ef15380d-25ff-4ca4-a2ac-3ffc23e3996a)
79% godkända
21% ej godkända
Om installationen
Paneler
REC: RECxxxAA Pure-R
Montagesystem
Weland Stål: Råspont
Montagesystem
Weland Stål: Läktfästen
Växelriktare
GoodWe: GW4-15K-DT/SDT G2 Series
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/7
/inspection-protocols/80d153c8-b83f-4e0c-8740-959b7e88e4d1/80d153c8-b83f-4e0c-8740-959b7e88e4d1)

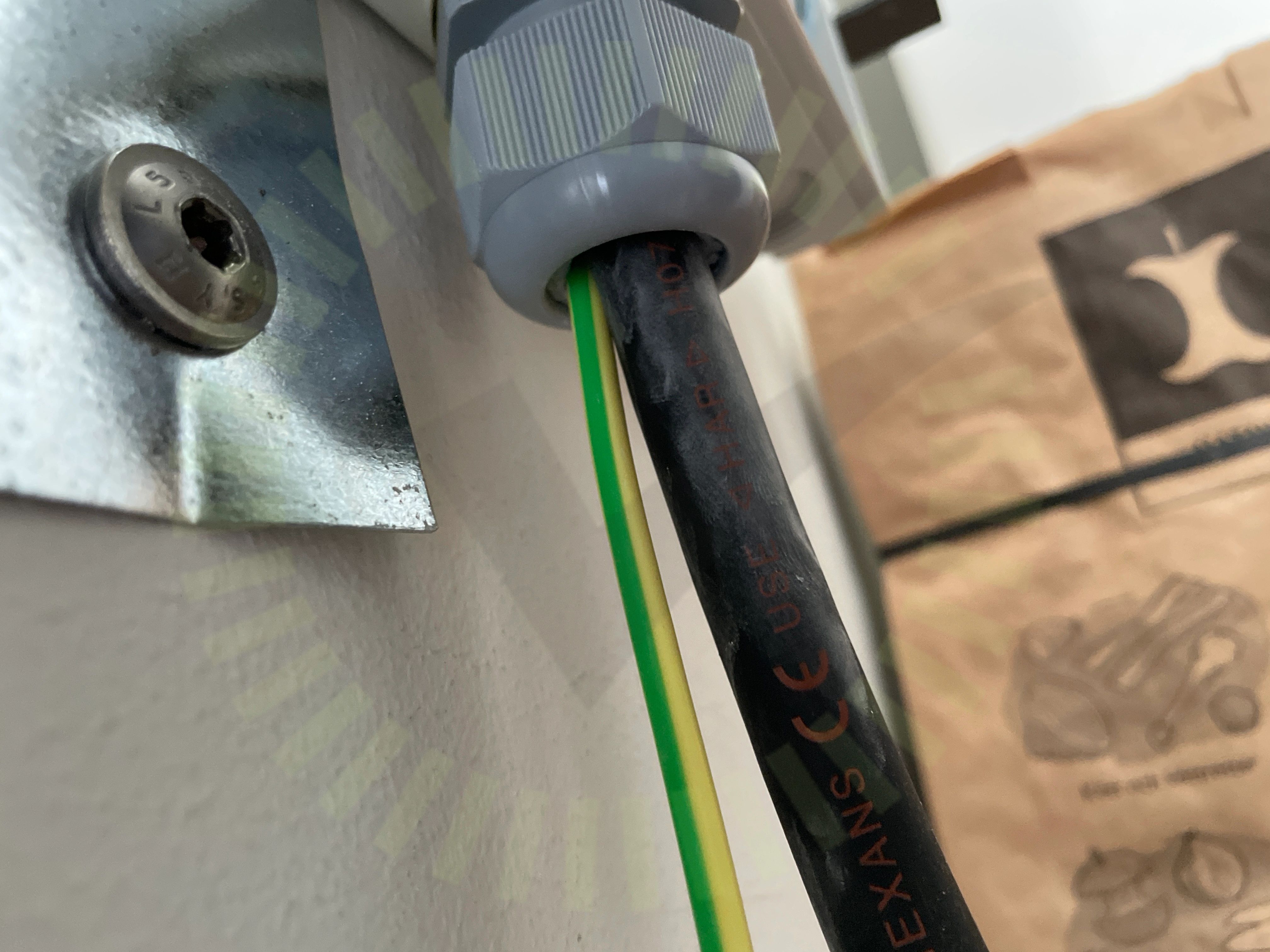

2.1 Kabelinföringar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7
Tak 1, REC: RECxxxAA Pure-R
Anmärkningar
3/16
/inspection-protocols/0842a56e-470c-4b7c-891d-e7d8c026f90a/0842a56e-470c-4b7c-891d-e7d8c026f90a98pghdq1t3yae9c71xbx)

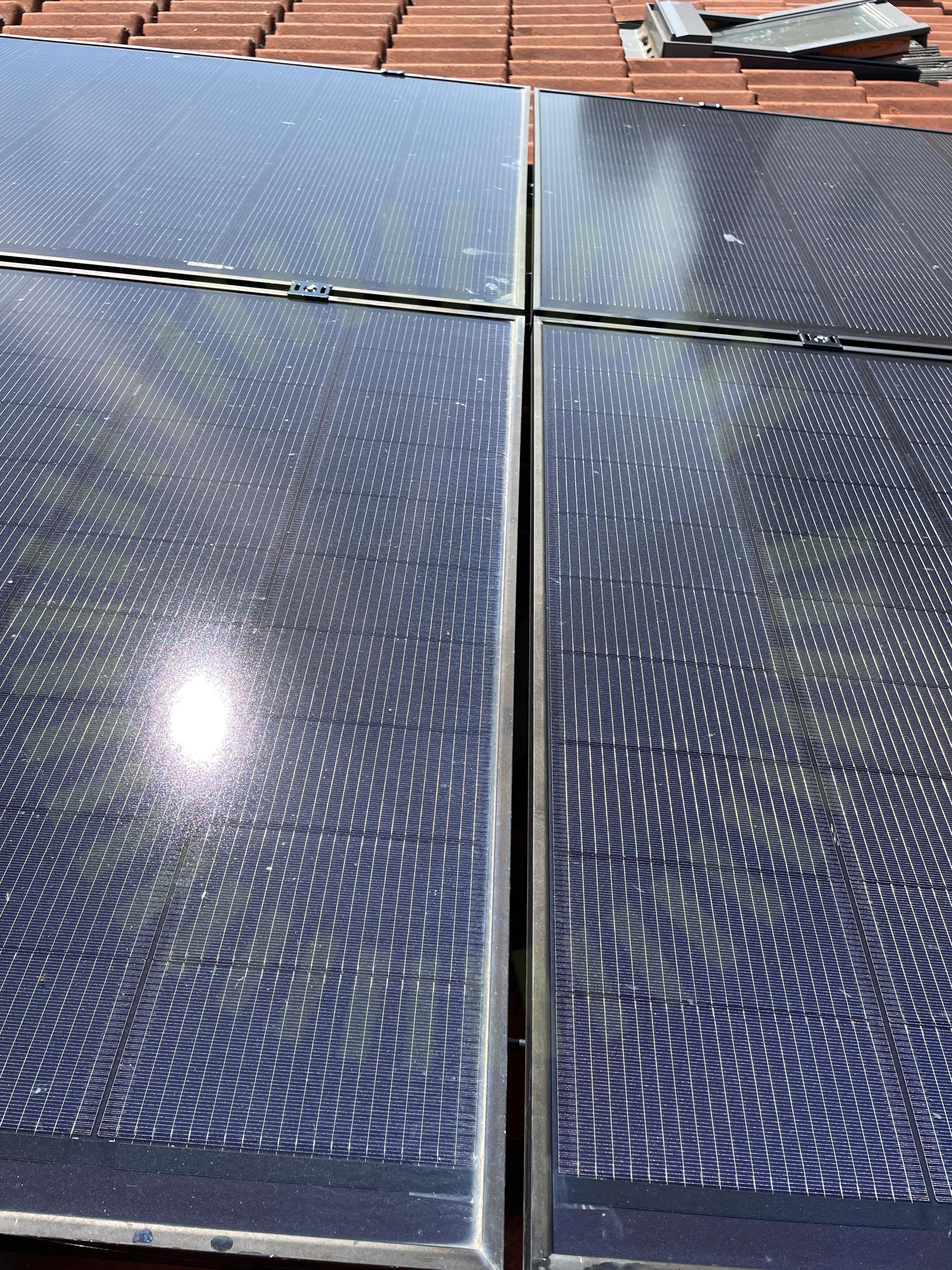

3.1 Strängförläggning
Inte godkänd
Plus och minus ej förlagda så tätt som möjligt. Tydlig bild ej möjlig men syns mellan panelramarna.
/inspection-protocols/8ce25e72-9530-4d7c-9ff0-936ff16f2004/8ce25e72-9530-4d7c-9ff0-936ff16f2004)

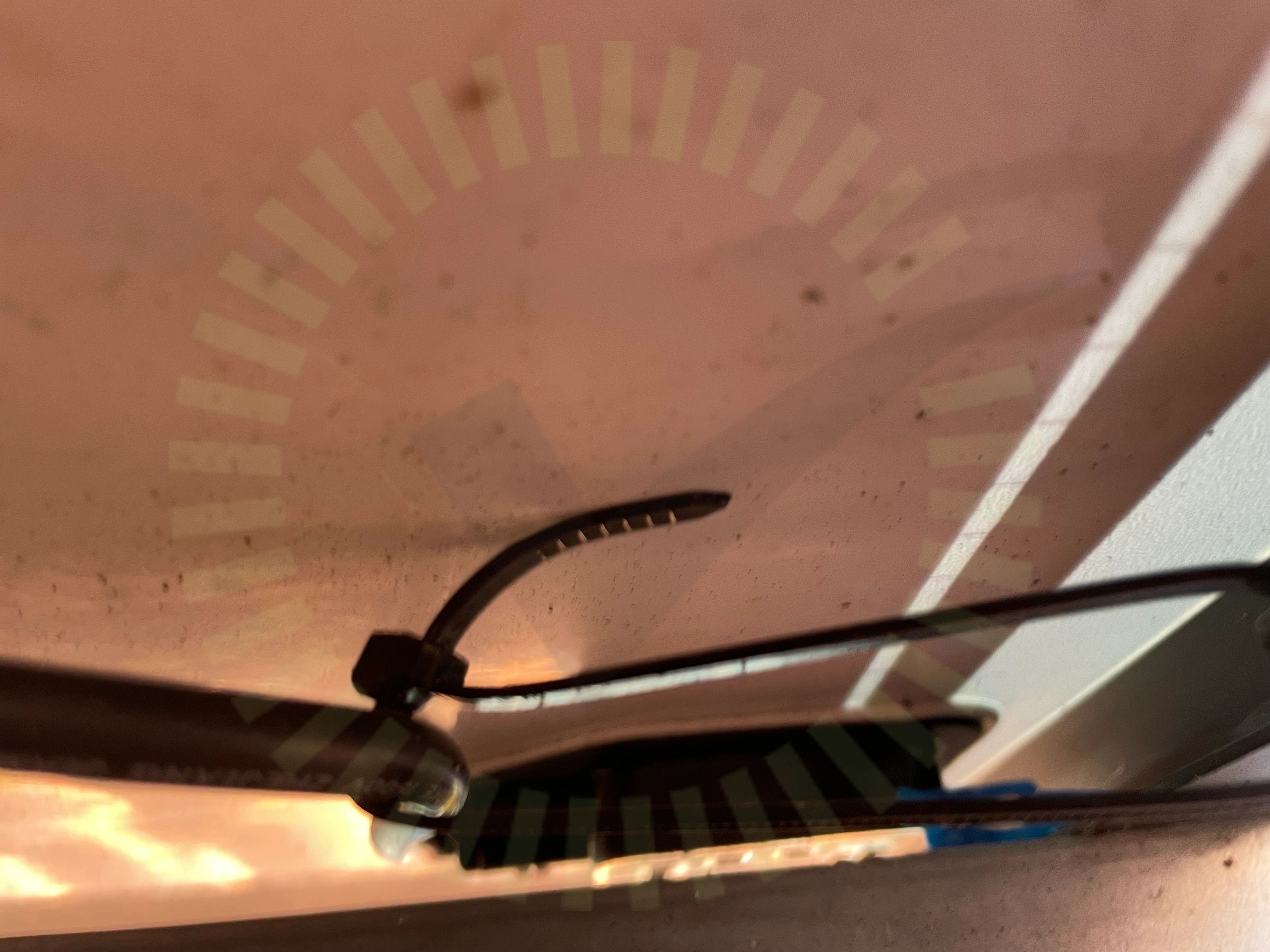

3.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp och kablaget drar i flertalet anslutningar.
3.3 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna. Bild ej möjlig pga motljus.
Godkända kontrollpunkter
12/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Weland Stål: Läktfästen
Anmärkningar
5/21
/inspection-protocols/ce6182a0-c077-4cc3-aa84-48d3c7d66f30/ce6182a0-c077-4cc3-aa84-48d3c7d66f30)

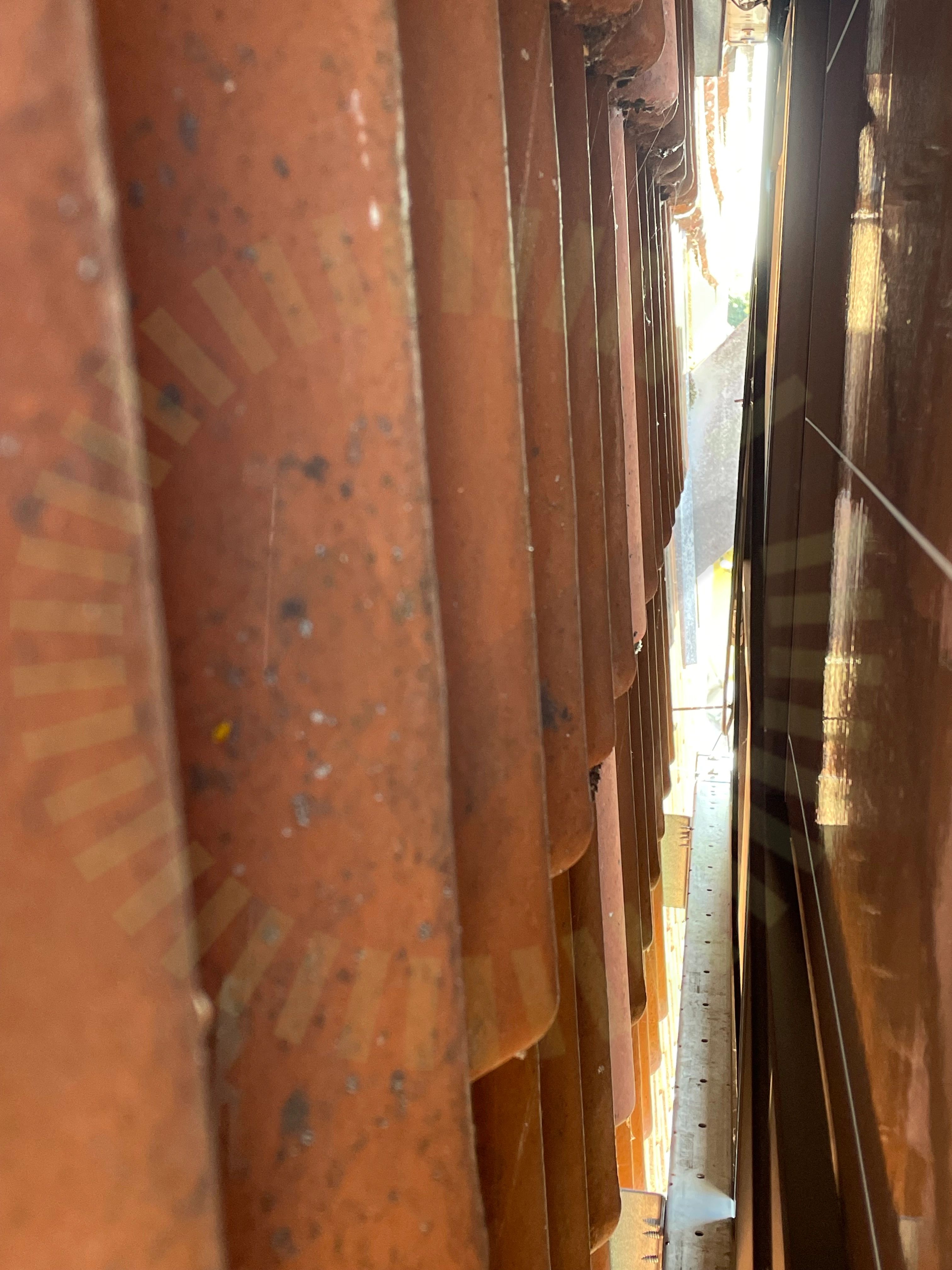

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
4.2 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
4.3 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cc 90 cm.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
/inspection-protocols/57353ff4-0e17-42c8-b4f0-4e4304bed758/57353ff4-0e17-42c8-b4f0-4e4304bed758)

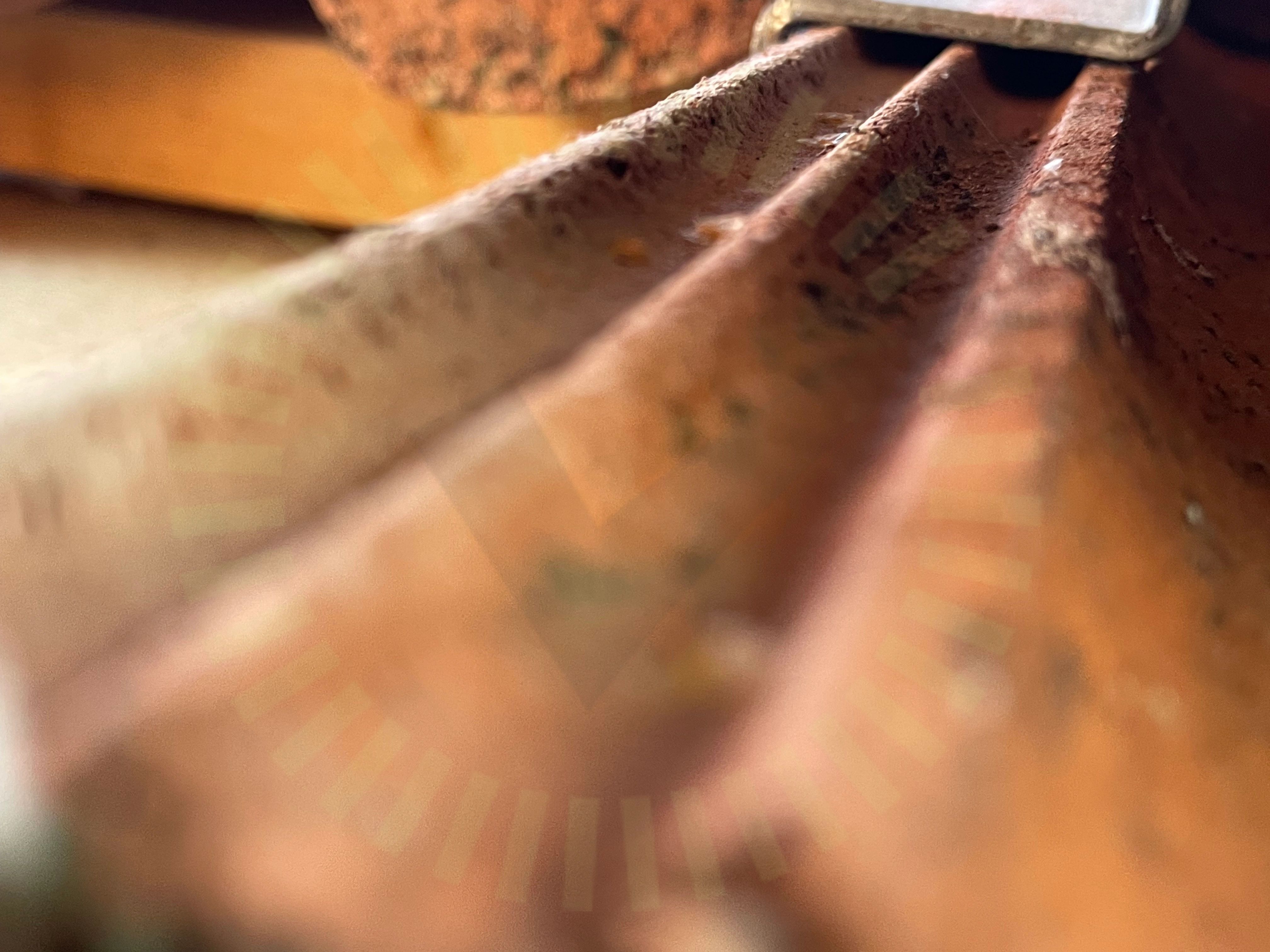

4.5 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
Godkända kontrollpunkter
15/21
Ej tillgängligt vid besiktning
1/21
Tak 1, Weland Stål: Råspont
Anmärkningar
7/20
5.1 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
/inspection-protocols/ef15380d-25ff-4ca4-a2ac-3ffc23e3996a/ef15380d-25ff-4ca4-a2ac-3ffc23e3996a)

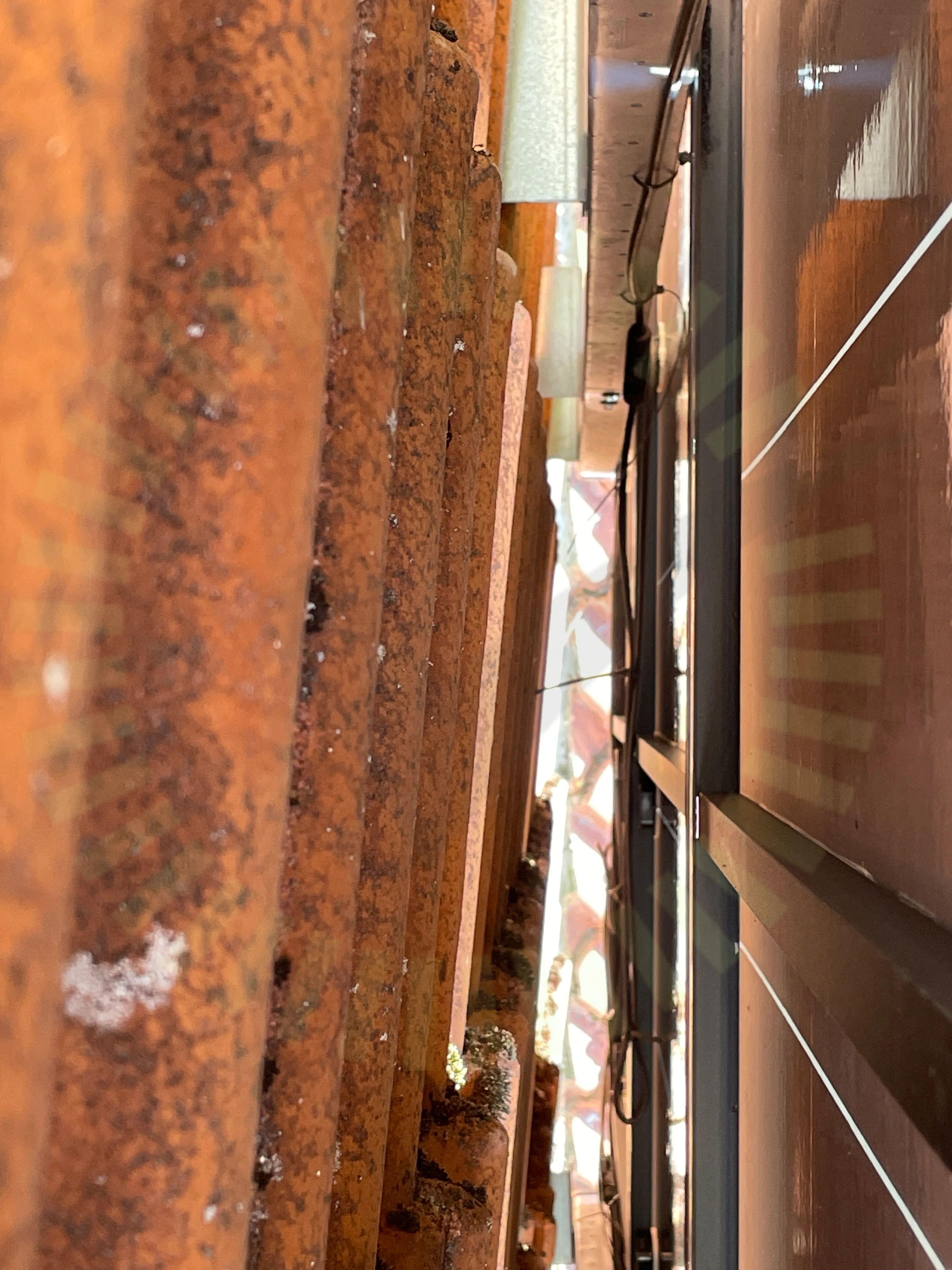

5.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
5.3 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cc 120 cm i randzon.
5.4 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
/inspection-protocols/6345fef5-0b29-42a6-a5a0-ddbc22183f75/6345fef5-0b29-42a6-a5a0-ddbc22183f75)
5.5 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
5.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
/inspection-protocols/38acde7e-8431-4cbd-8efa-a2bc1117df6f/38acde7e-8431-4cbd-8efa-a2bc1117df6f)

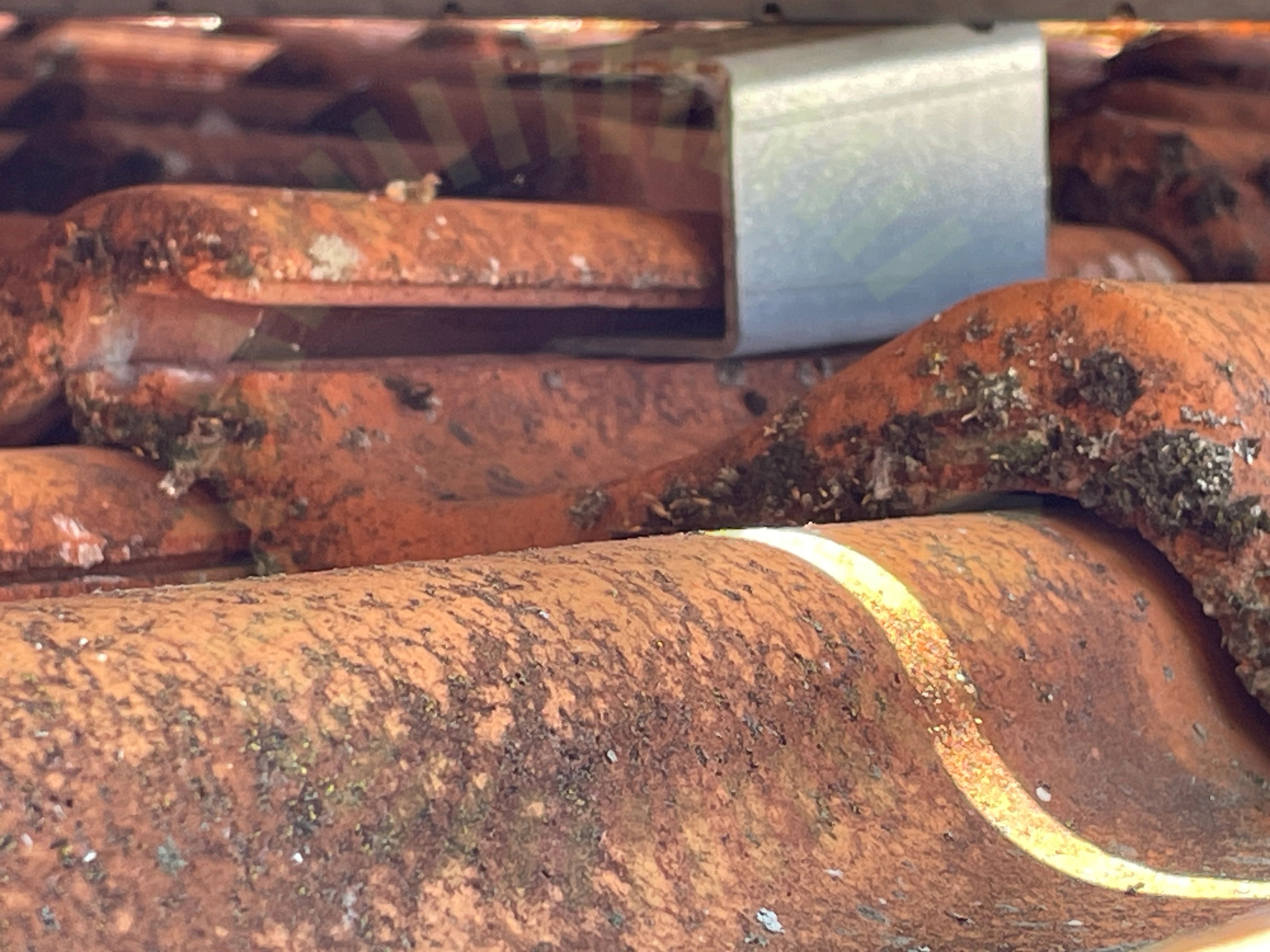

5.7 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
Godkända kontrollpunkter
13/20
Undercentral
Anmärkningar
1/6
/inspection-protocols/9fcd6a51-691e-4b48-a02d-52e9ceb463c1/9fcd6a51-691e-4b48-a02d-52e9ceb463c1)
6.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
1/4
/inspection-protocols/c7ccd94a-32cc-481b-8029-f7dd3518e9fa/c7ccd94a-32cc-481b-8029-f7dd3518e9fa)
7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
2/35
/inspection-protocols/18e6c41f-5157-41ee-b918-e923242a5e8d/18e6c41f-5157-41ee-b918-e923242a5e8d)

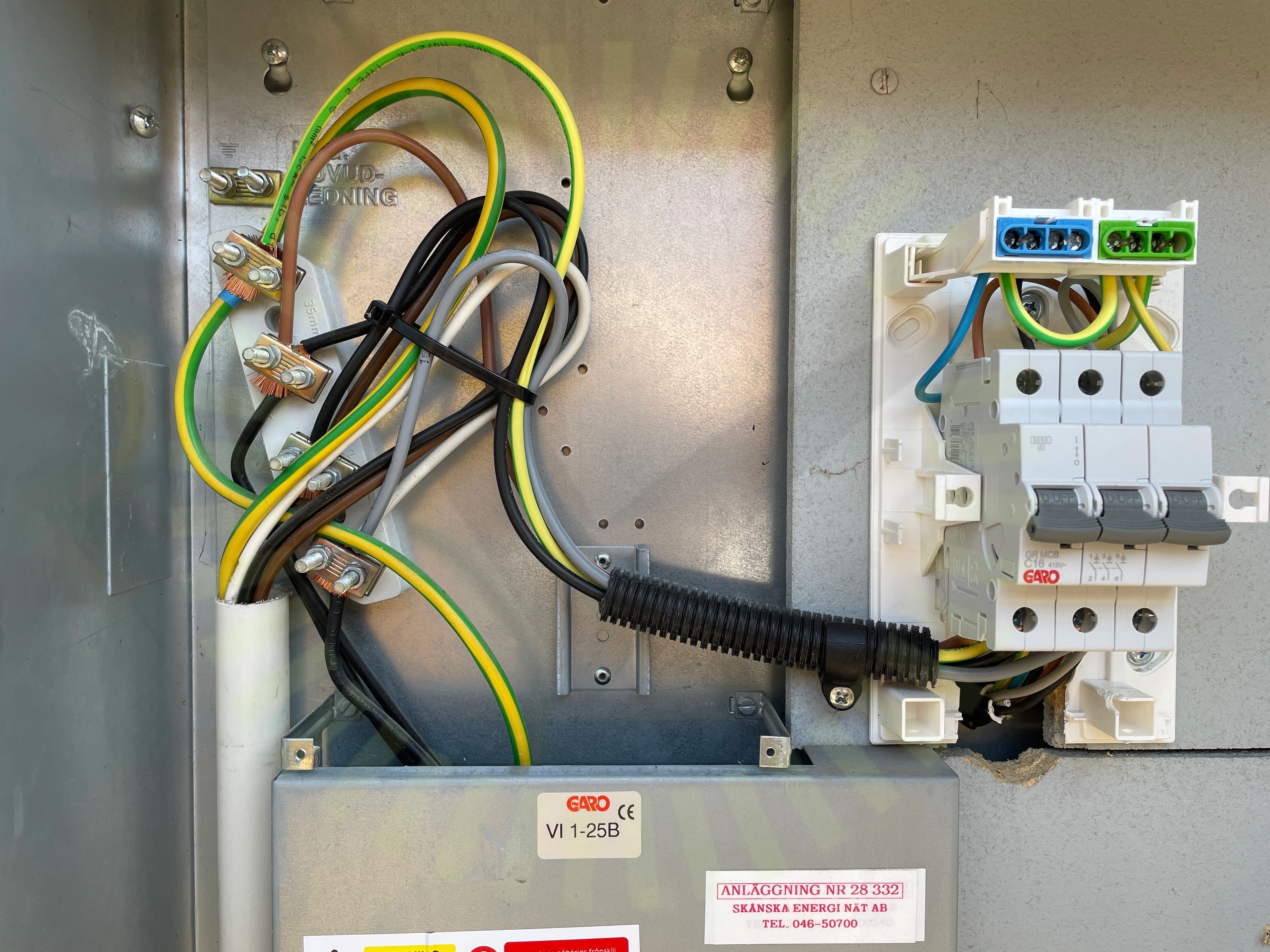

8.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
/inspection-protocols/b4e444b6-54ea-45f2-a053-bf0b4656285d/b4e444b6-54ea-45f2-a053-bf0b4656285d)

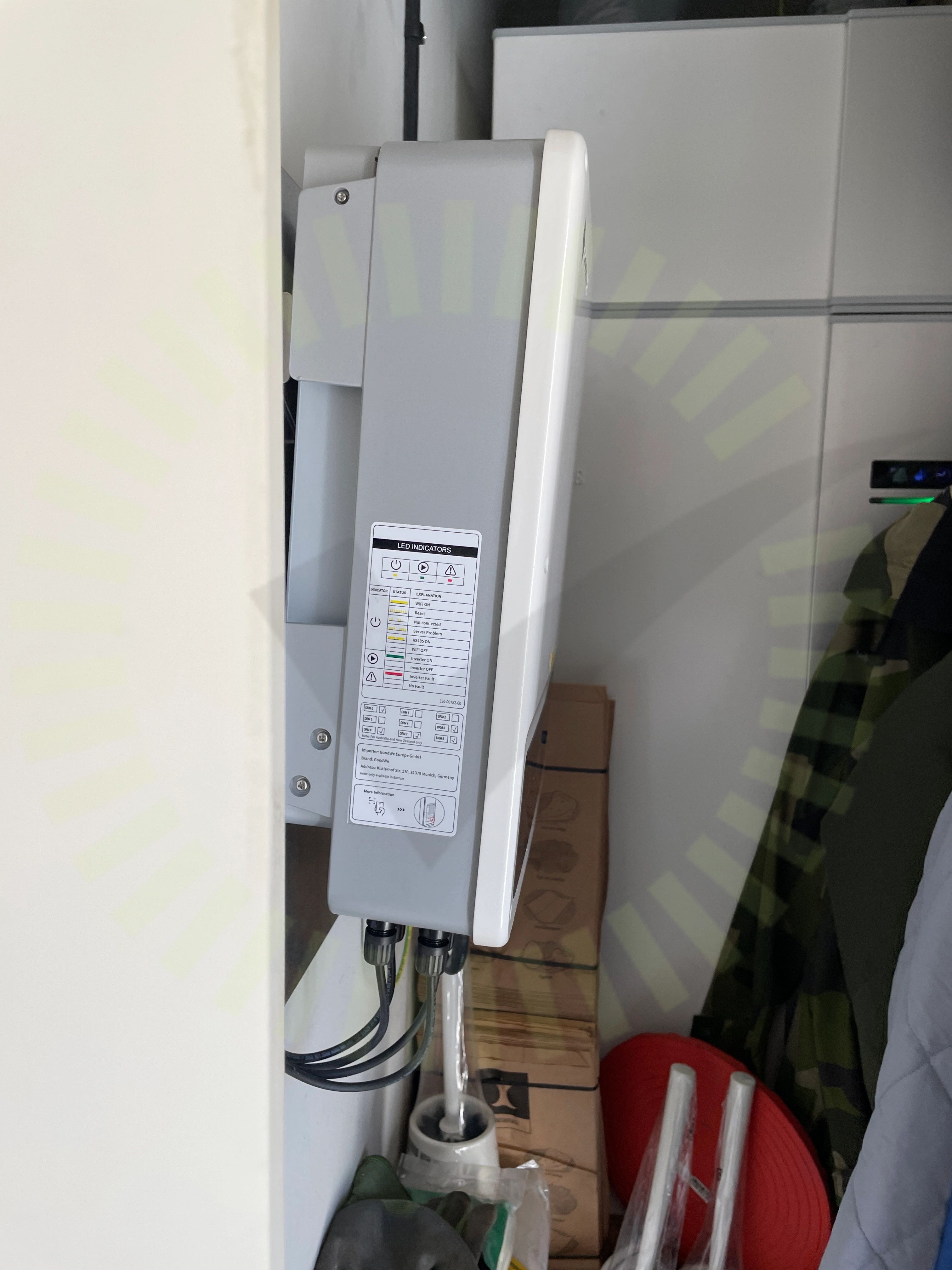

8.2 Placering
Inte godkänd
Växelriktarens placering följer inte tillverkarens anvisningar. Lutar framåt.
Godkända kontrollpunkter
30/35
Ej tillgängligt vid besiktning
3/35
