Besiktningsrapport

7.8

Installation av

Svea Solar

Datum

18 augusti 2023

Ort

Torslanda, Västra Götalands län

Takkrokarnas CC skenstart

Skenans utstick för klämma

Kabeluppfästning

+ 14

79% godkända

21% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Risen: RSM40-8 (18)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

10/25

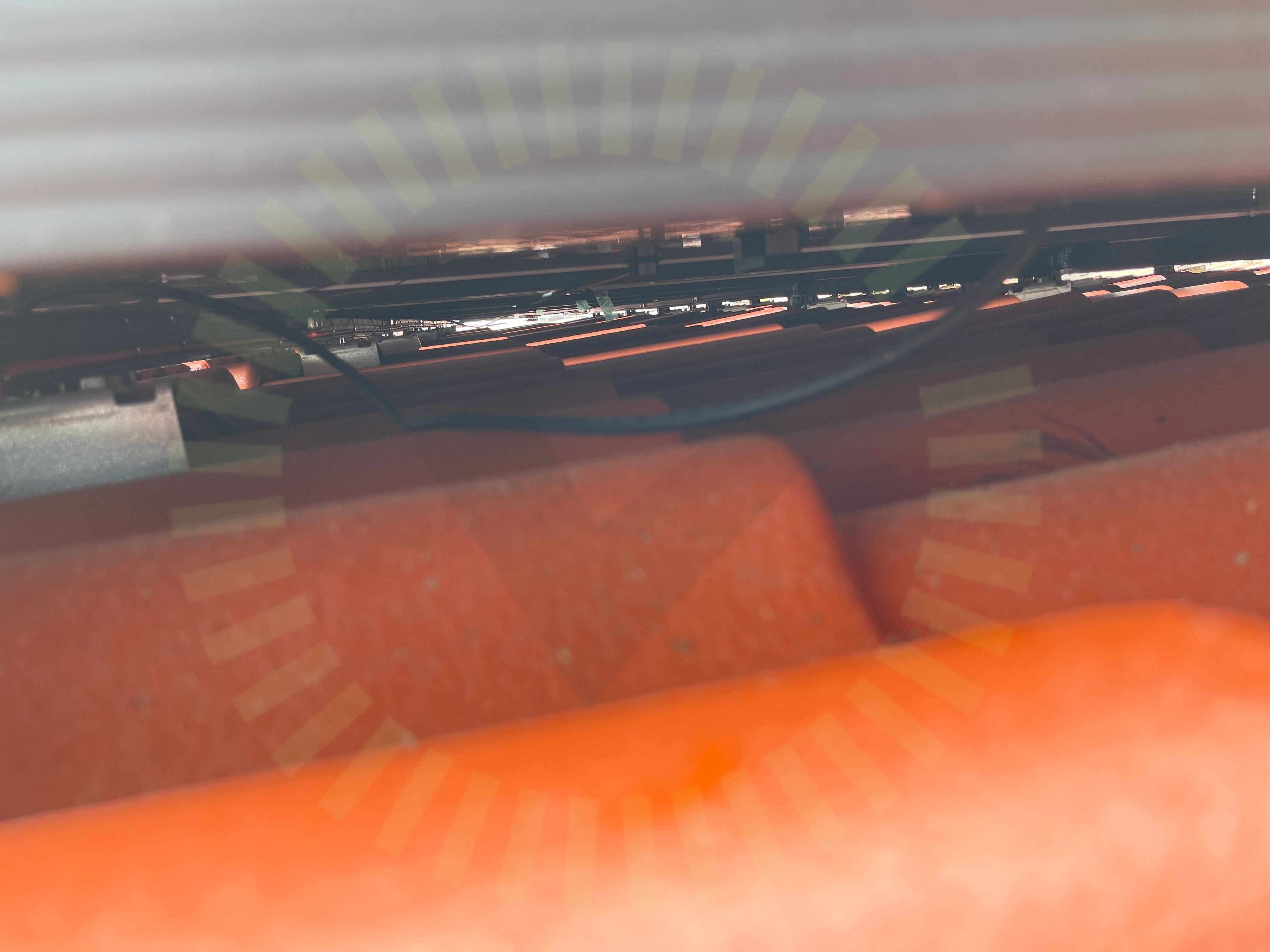

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

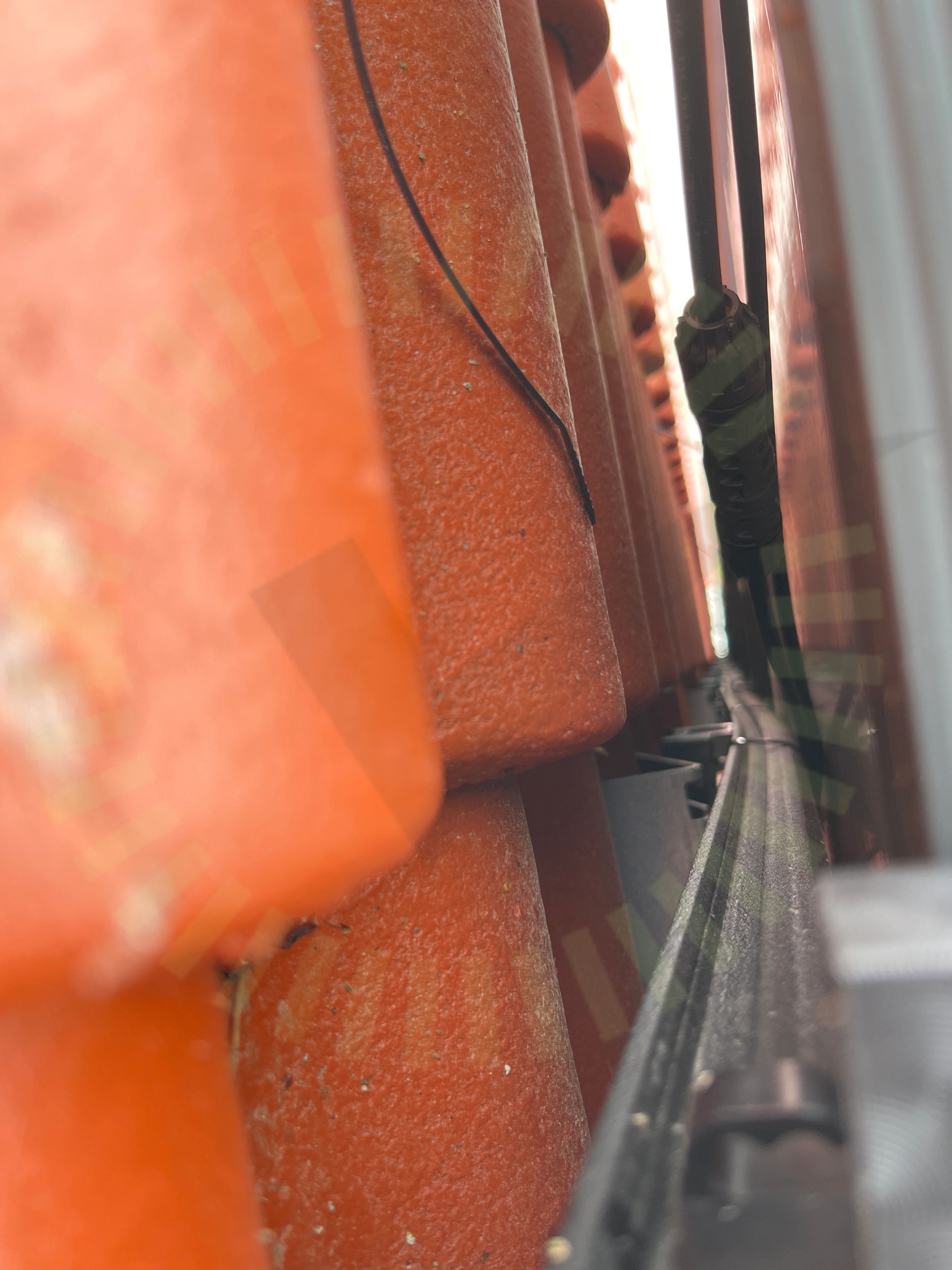

3.3 Skador

Inte godkänd

Skador noterade på delar av montagesystemet. Skena är böjd.

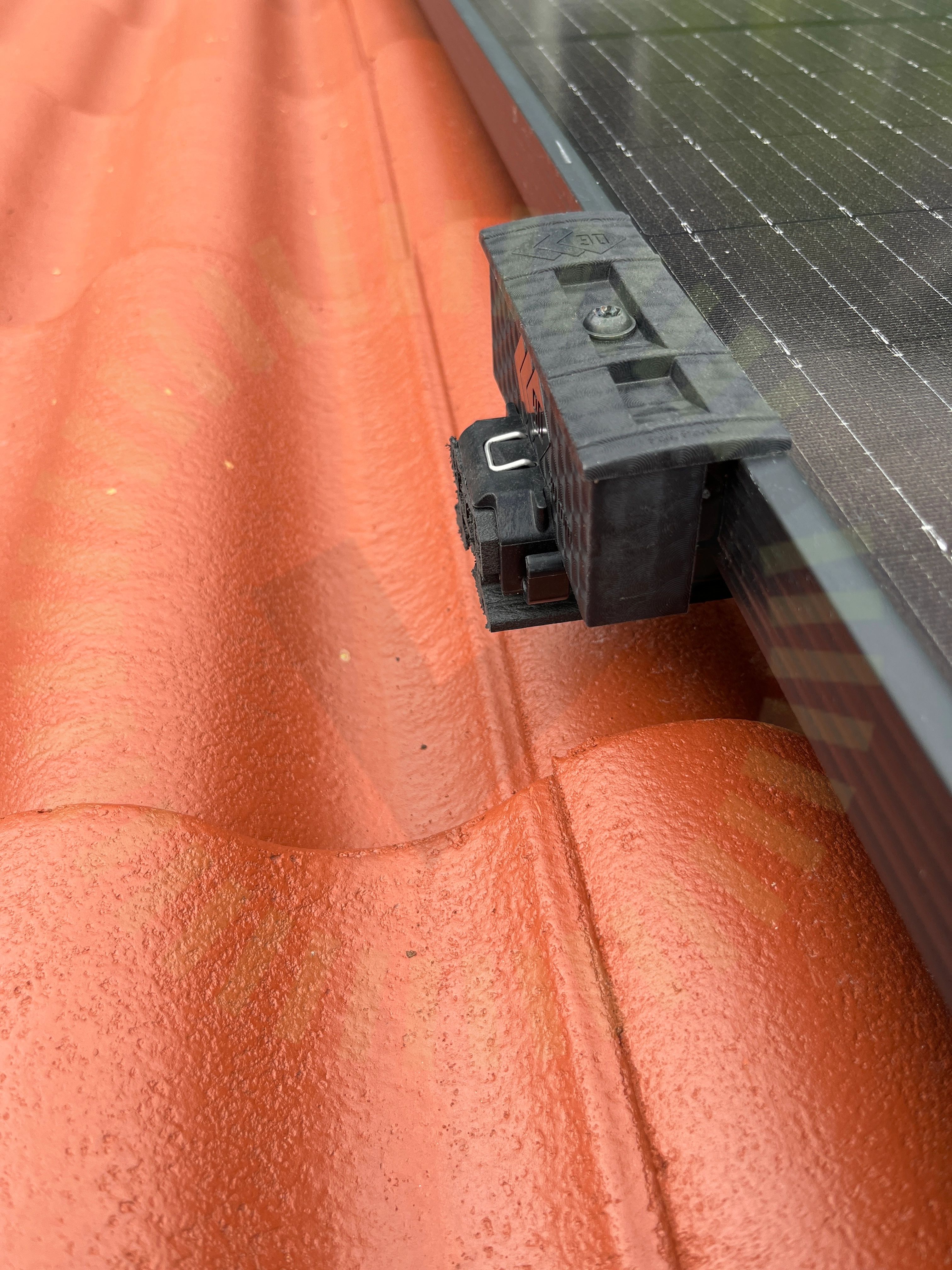

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

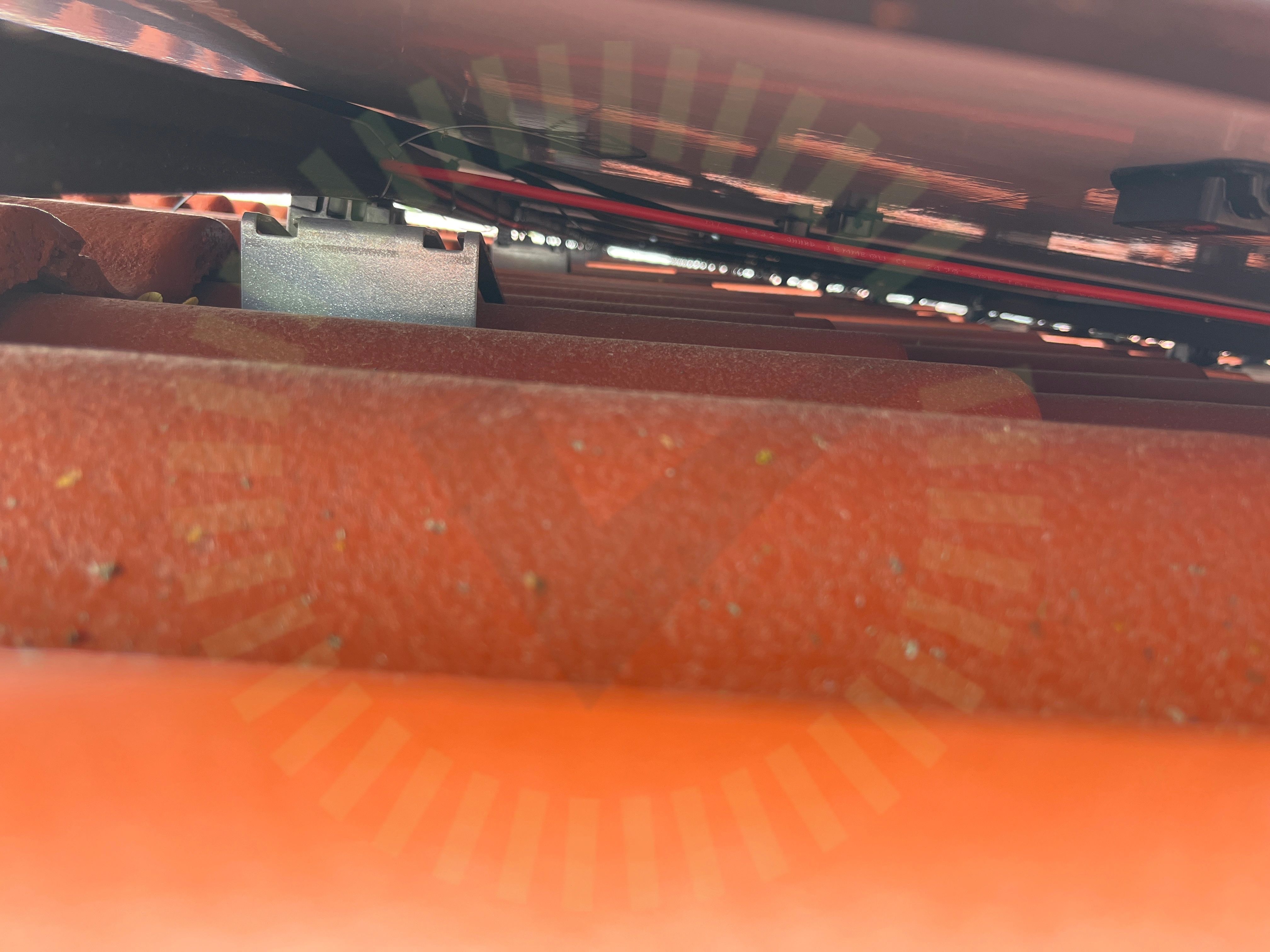

3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skenan går att röra på.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 3

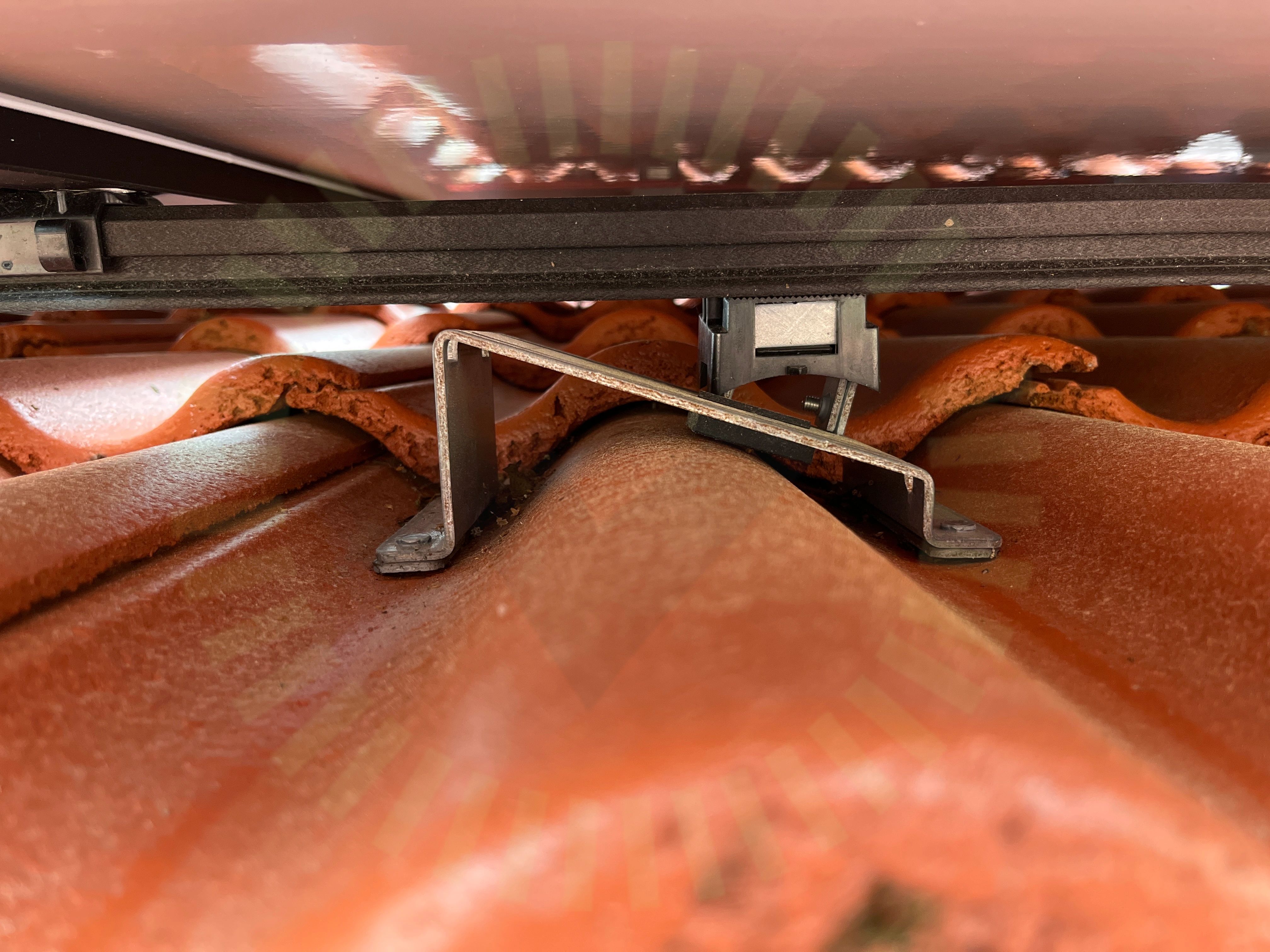

3.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

3.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

3.8 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

3.9 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt. Uppmätt 900 mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

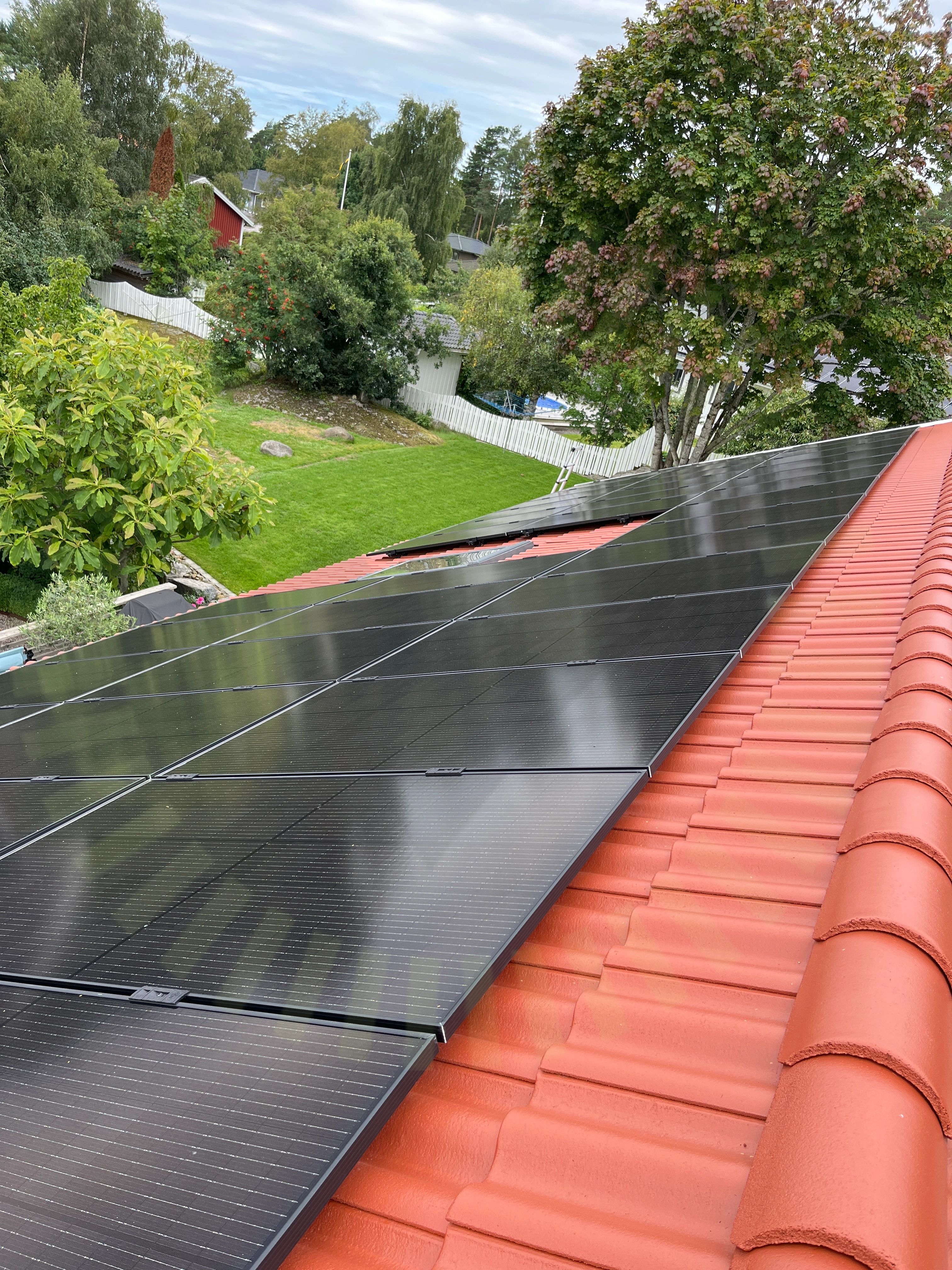

3.10 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

14/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Säkerhetsavstånd

Takkrokarnas CC

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

5/18

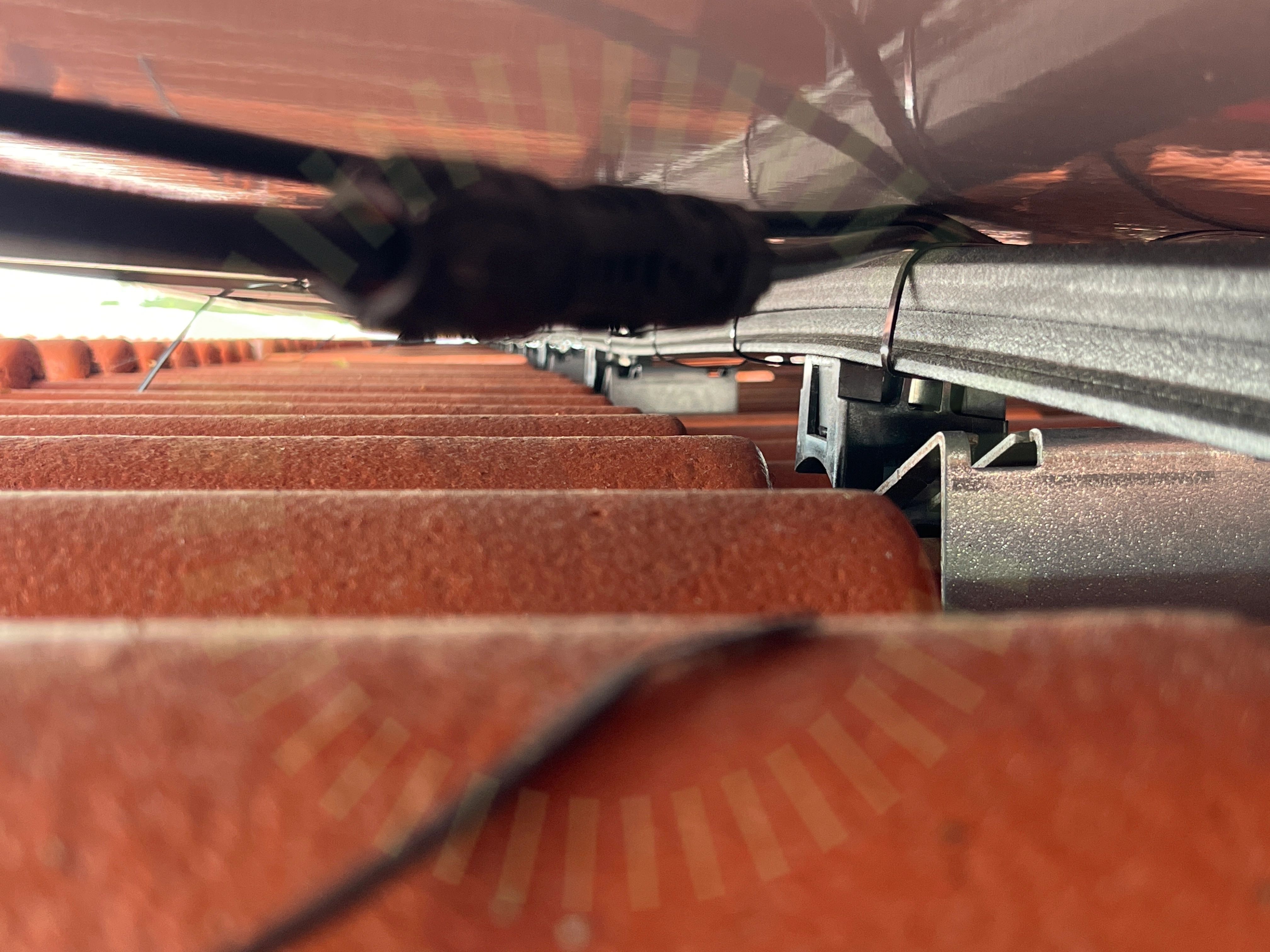

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

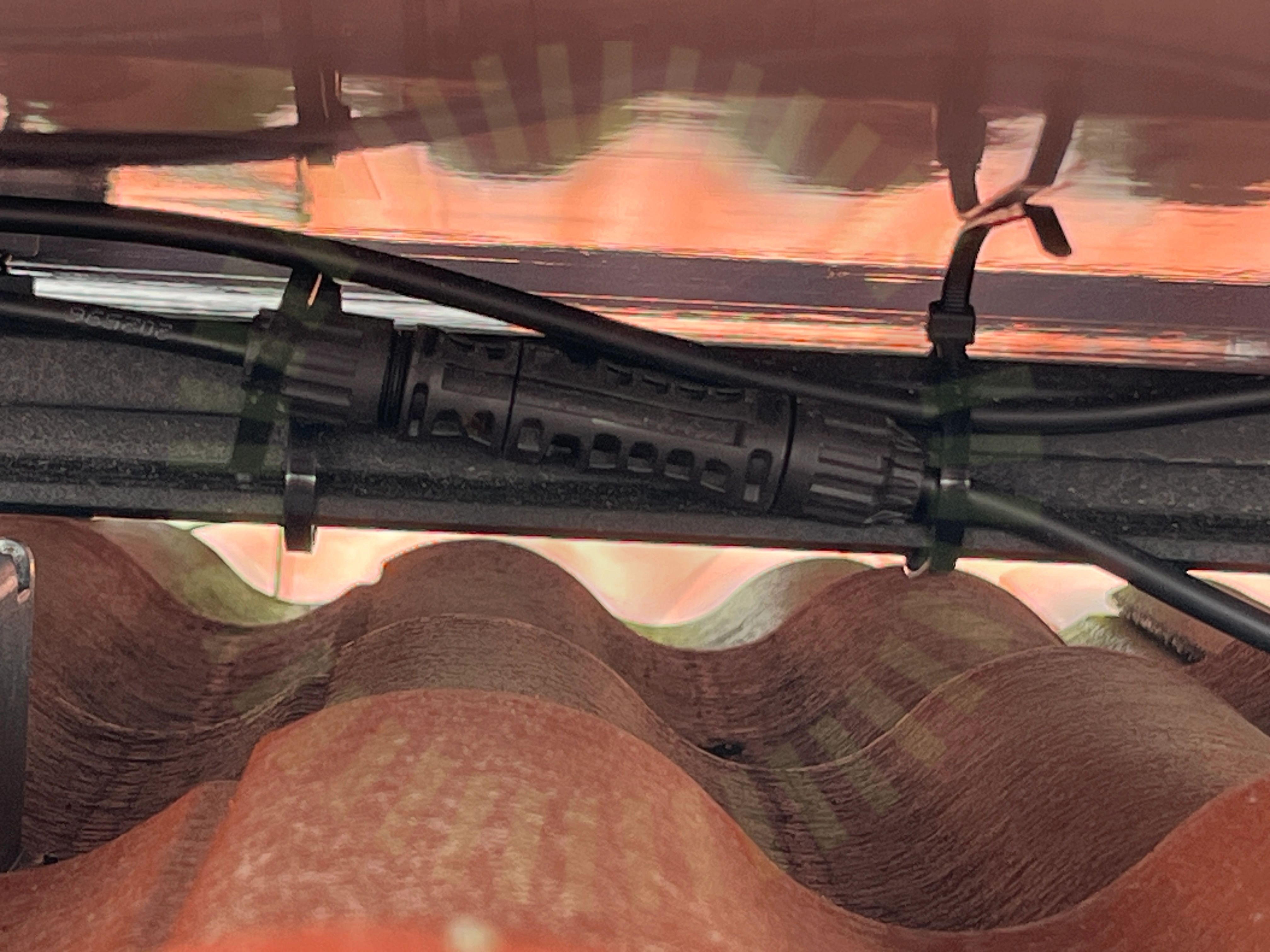

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

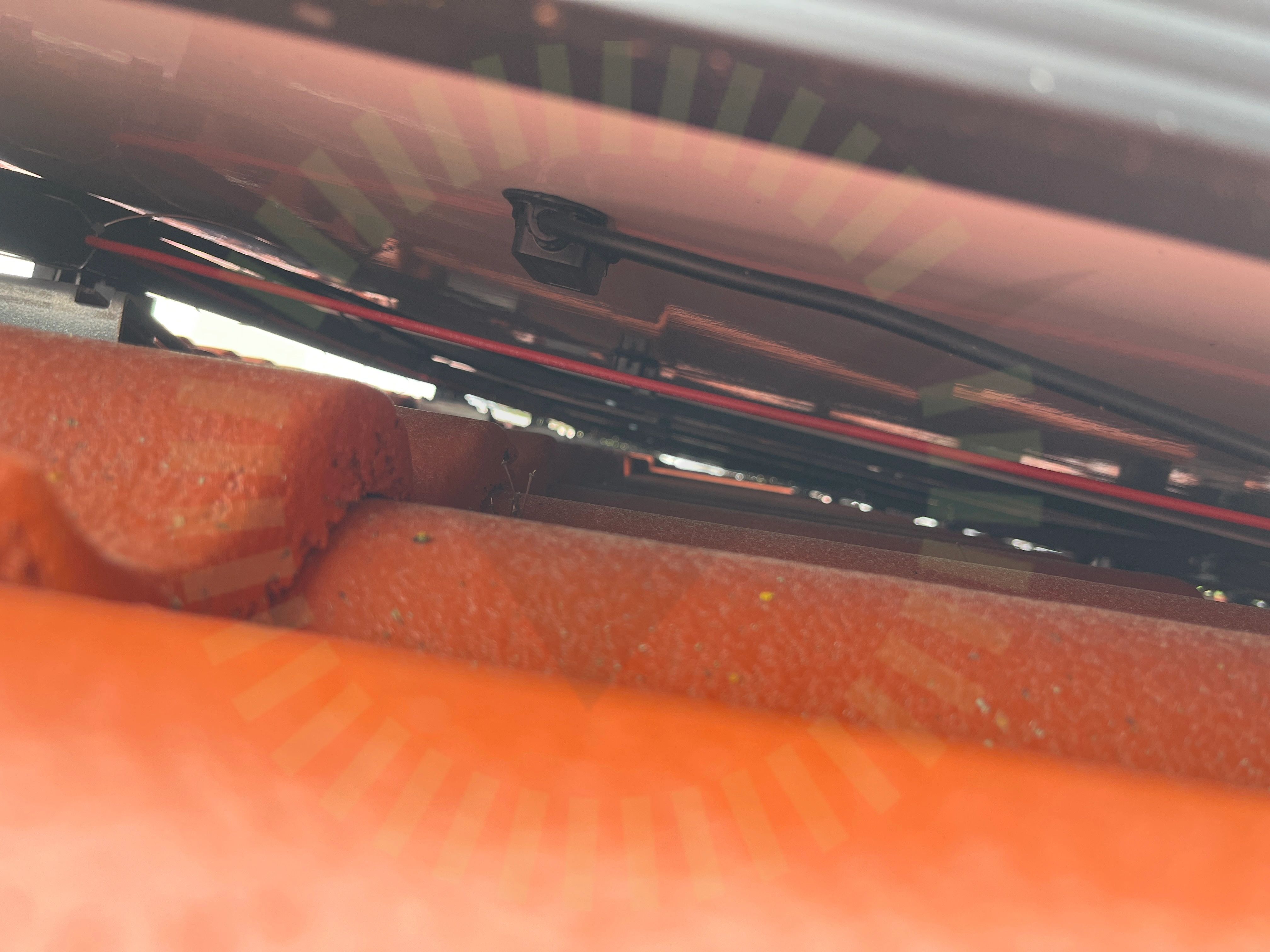

4.3 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

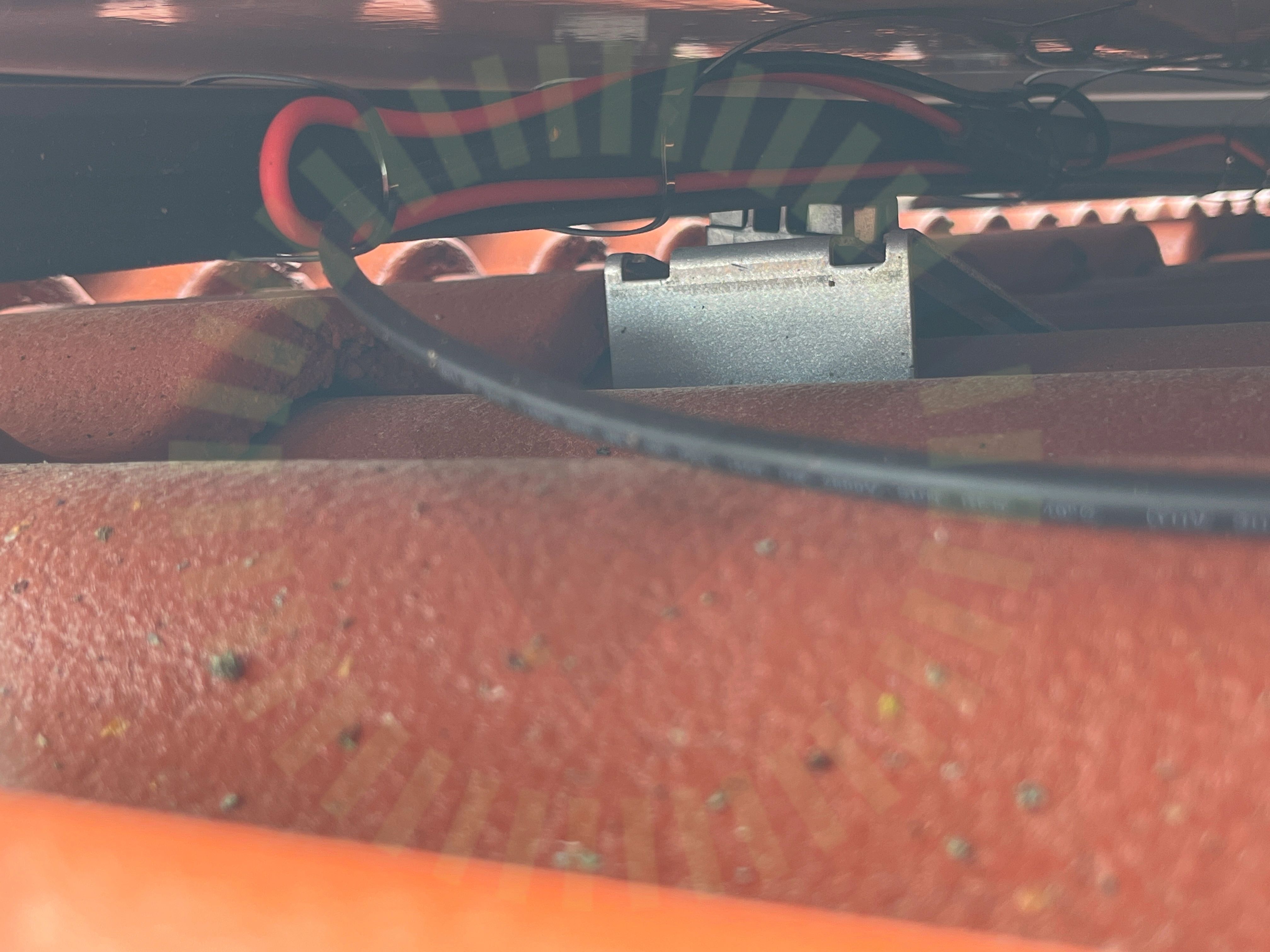

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

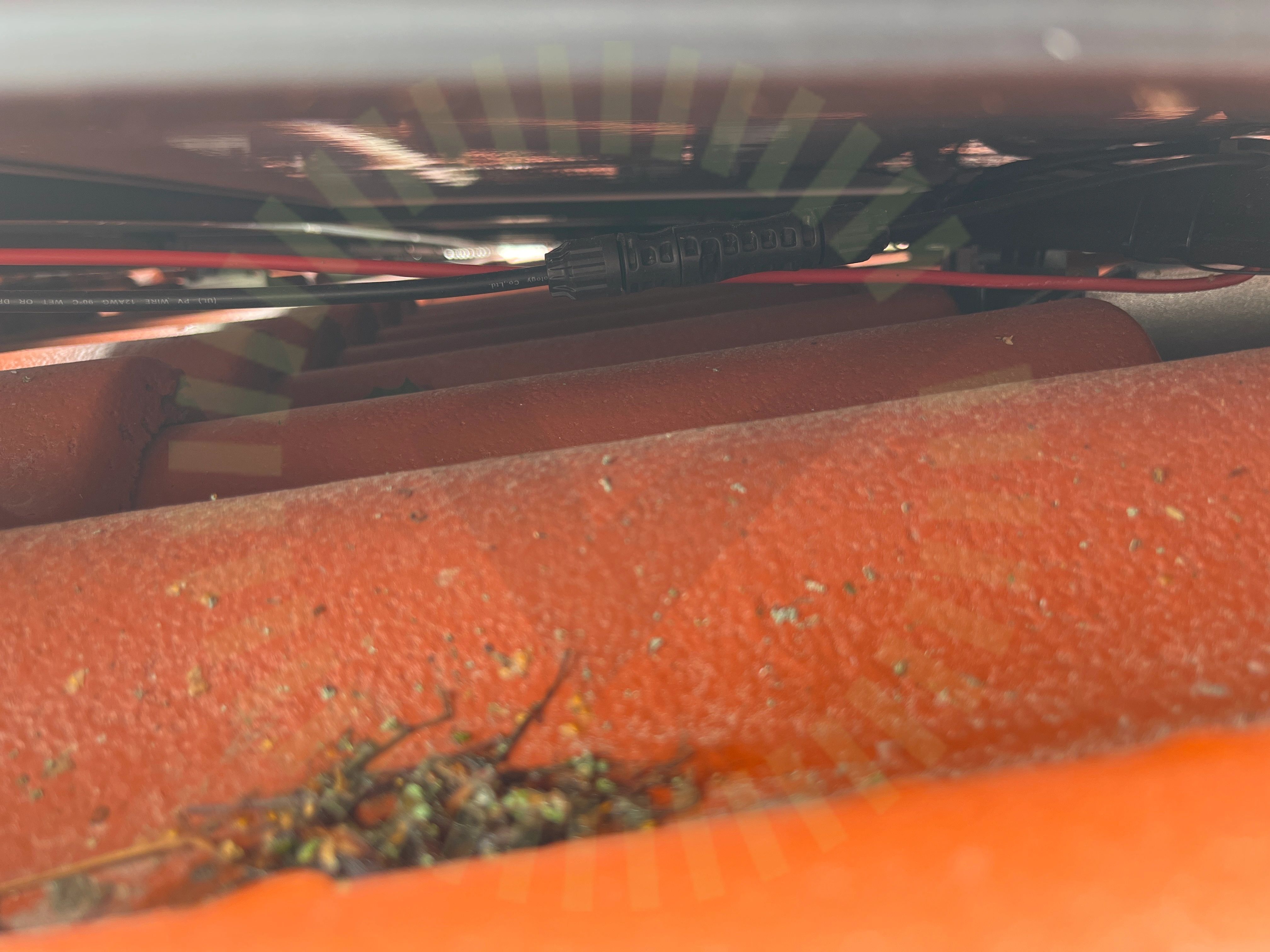

4.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

2/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/35

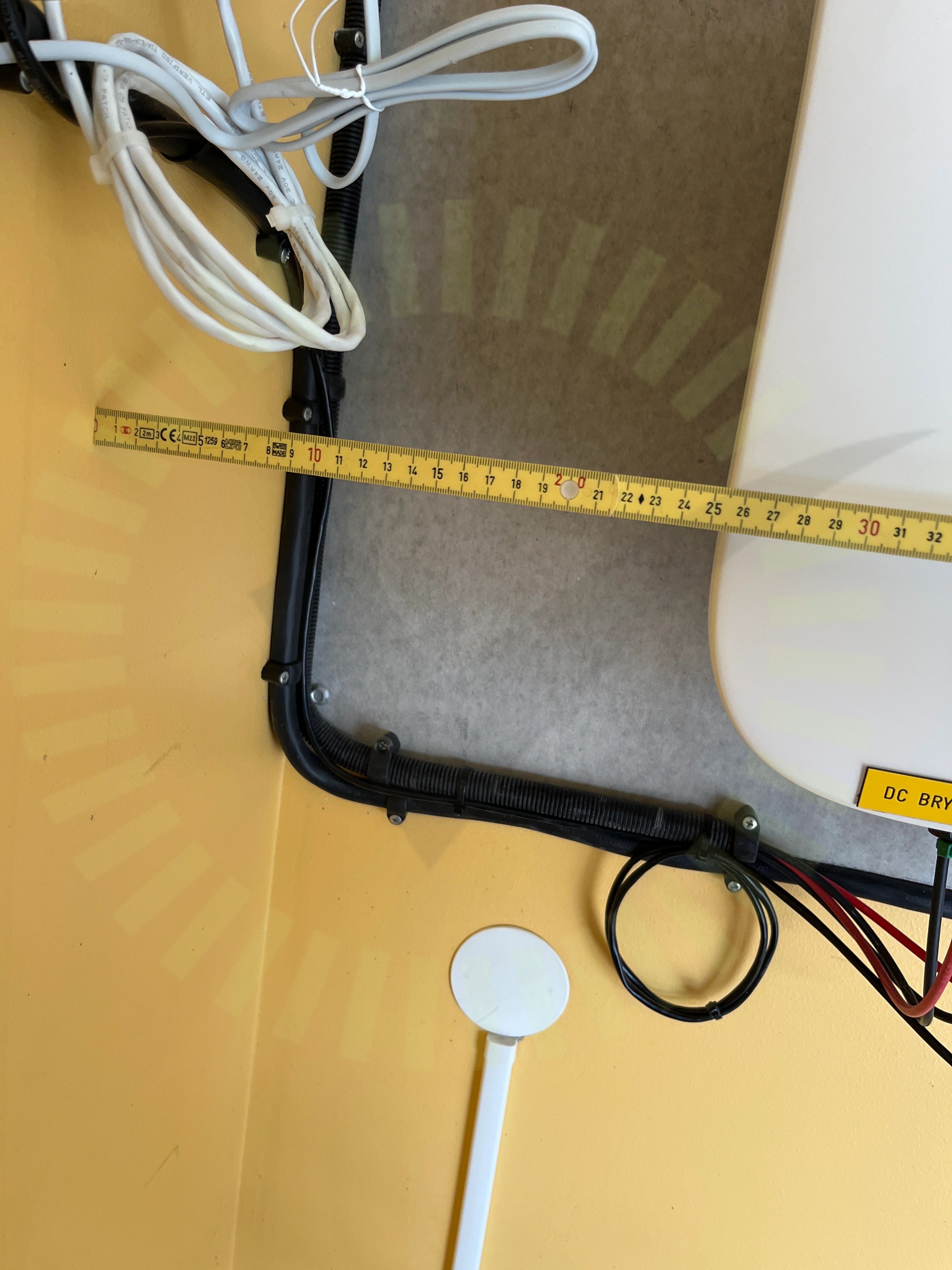

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

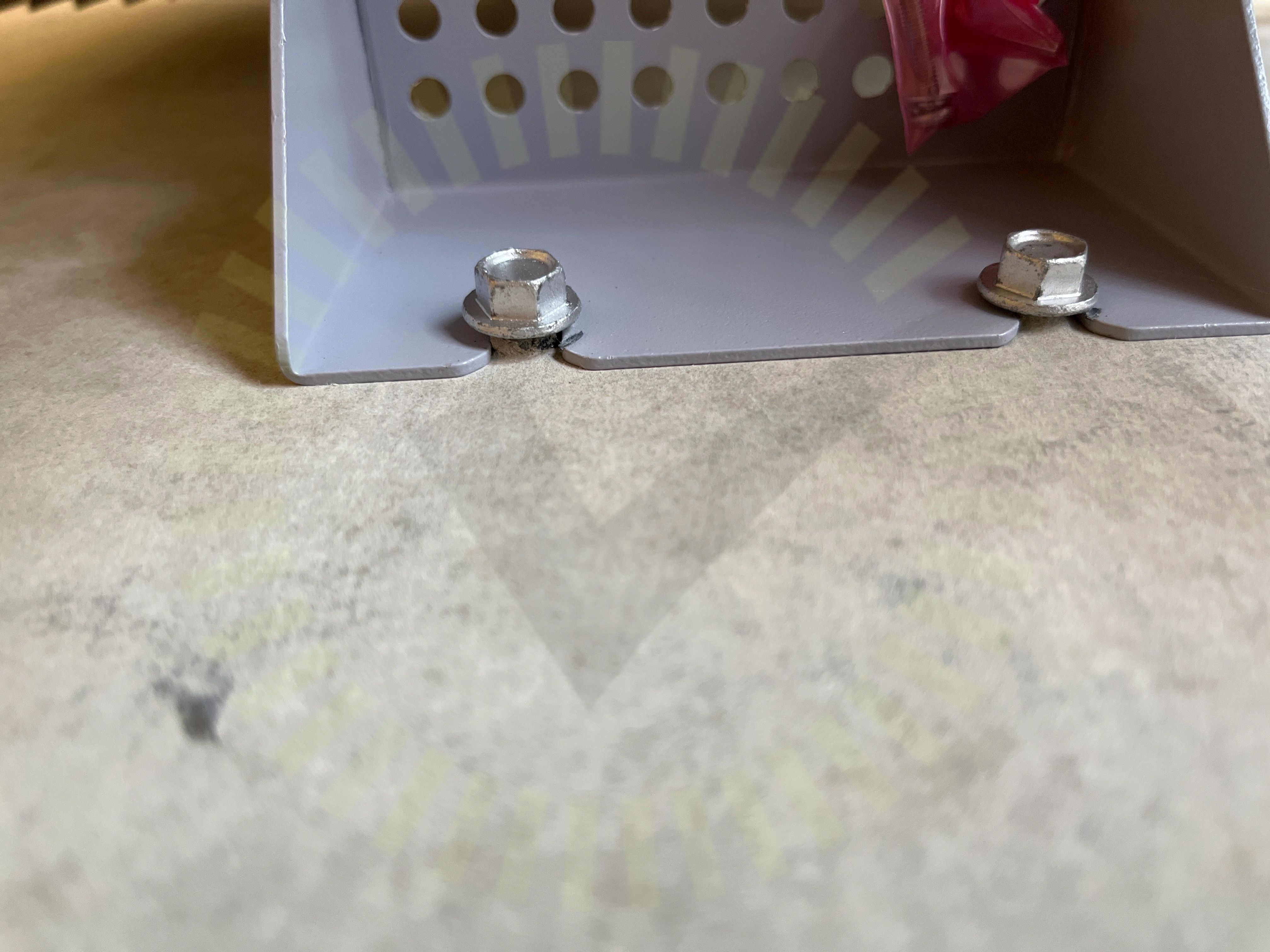

6.2 Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Godkända kontrollpunkter

33/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
