Besiktningsrapport

8.7

Installation av

SveaSolar

Datum

28 mars 2022

Ort

Höör, Skåne län

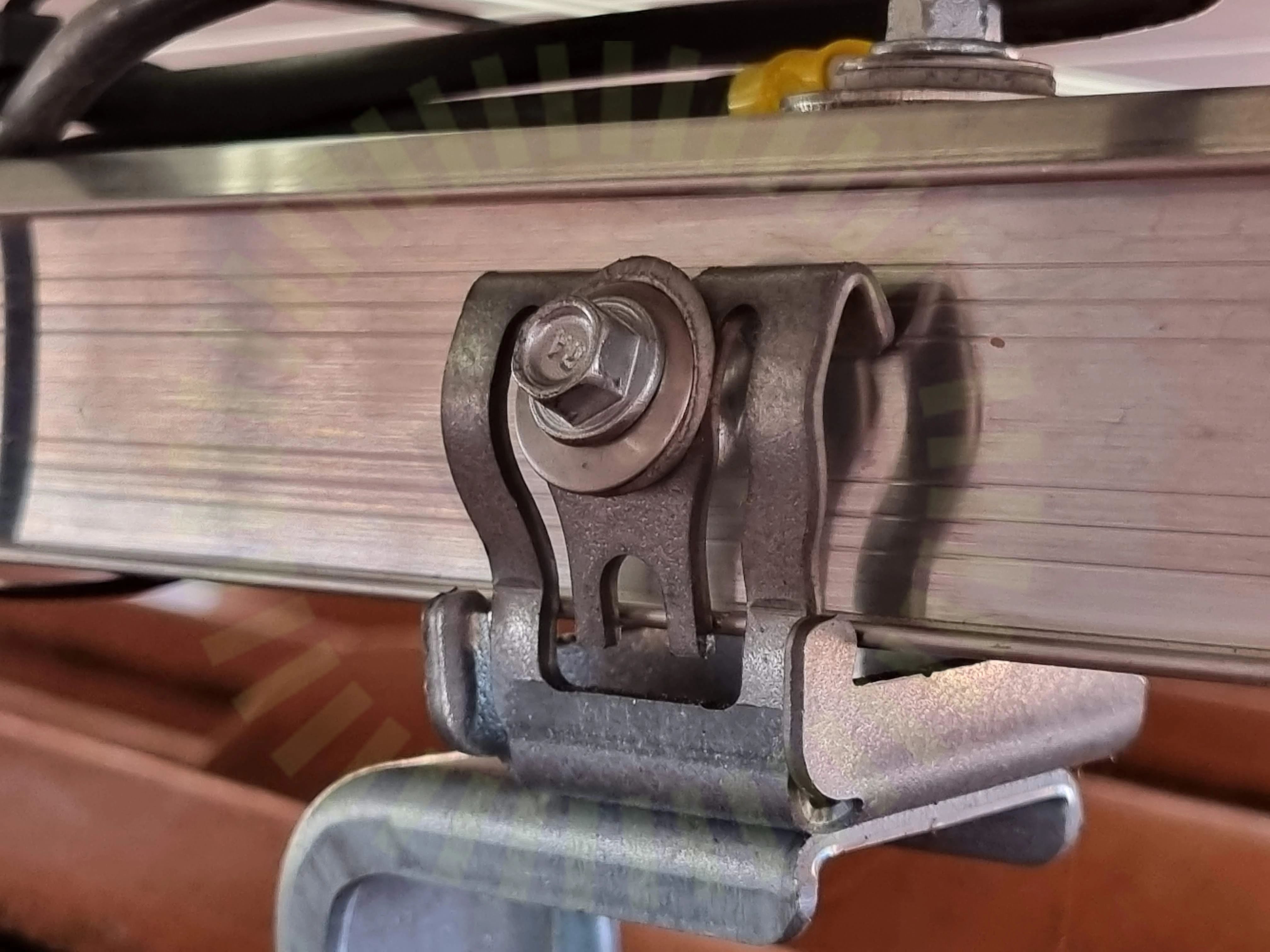

Skenor: Infästning

Fästen: Slutfäste

Likströmskabel: Uppfästning

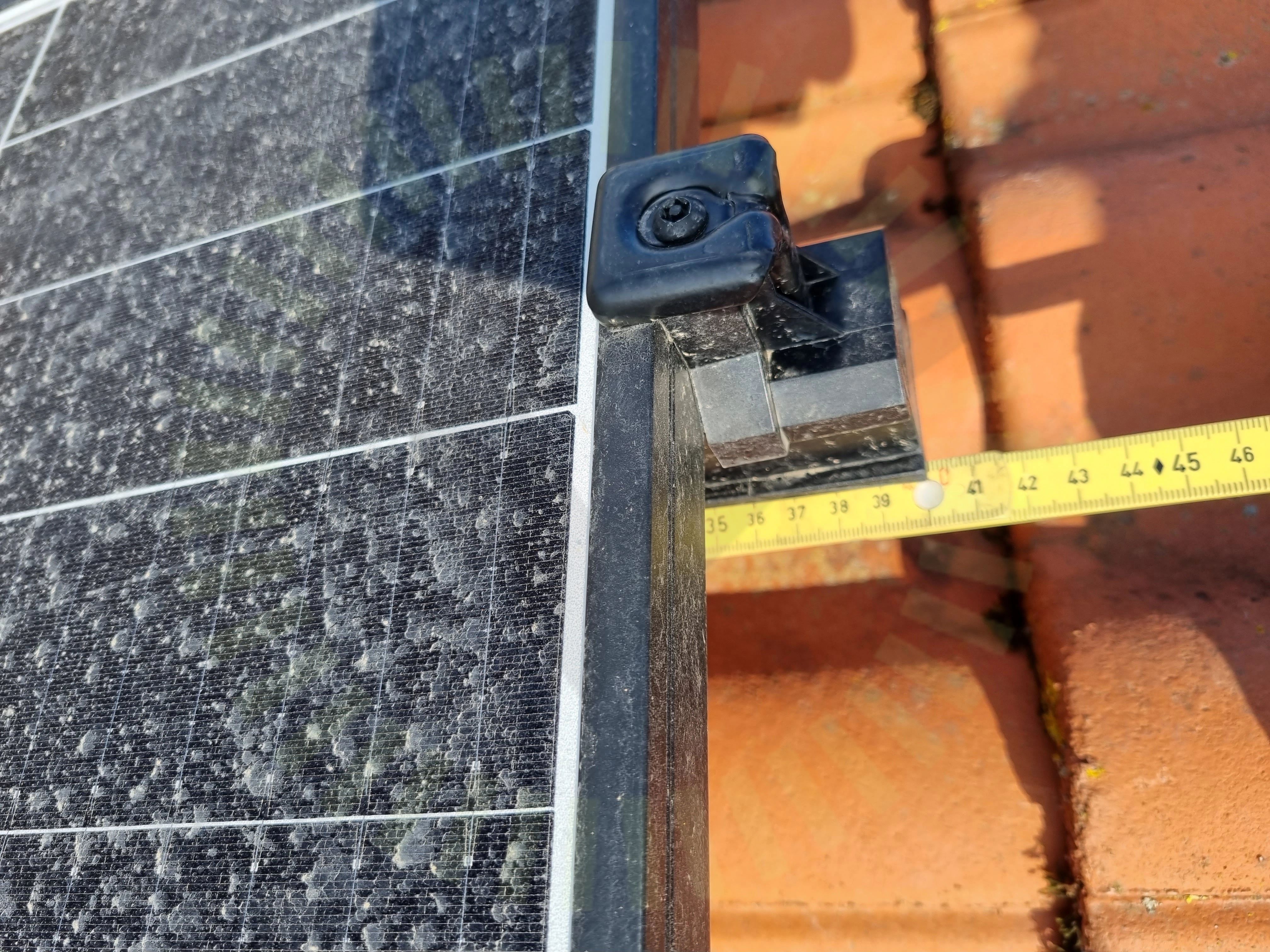

+ 5

73% godkända

27% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.08

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av SveaSolar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (13)Varselmärkning (4)Villa, ESDEC: ClickFit EVO Universal Hook (25)Villa, Trina: Vertex DE09.08 (17)Växelriktare (24)

Batteri

Anmärkningar

2/13

1.1 Batteri: Placering: Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

1.2 Batteri: El: Kontakter

Inte godkänd

Kontakterna kopplade till batteriet är inte från samma tillverkare som de förmonterade.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/13

Batteri: Allmänt: Skador

Batteri: El: Kabel

Batteri: El: Smart Power Sensor

Batteri: Internet

Batteri: Placering: Avstånd till växelriktare

Batteri: Placering: Fastsäkring av produkt

Batteri: Placering: Infästning

Batteri: Placering: Rakt stående

Batteri: Placering: Temperatur

Batteri: Placering: Utrymme

Batteri: Placering: Väderskydd

Varselmärkning

Anmärkningar

2/4

2.1 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på UC.

SS 436 40 00 (712.514) / (134.1.7)

2.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren och batteri.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

1/4

Varselmärkning: Informering av solceller

Ej tillgängligt vid besiktning

1/4

Varselmärkning: Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

8/22

3.1 Infästning: Urspårning

Rekommendation

Samtliga takpannor är ej urspårade.

Branschstandard

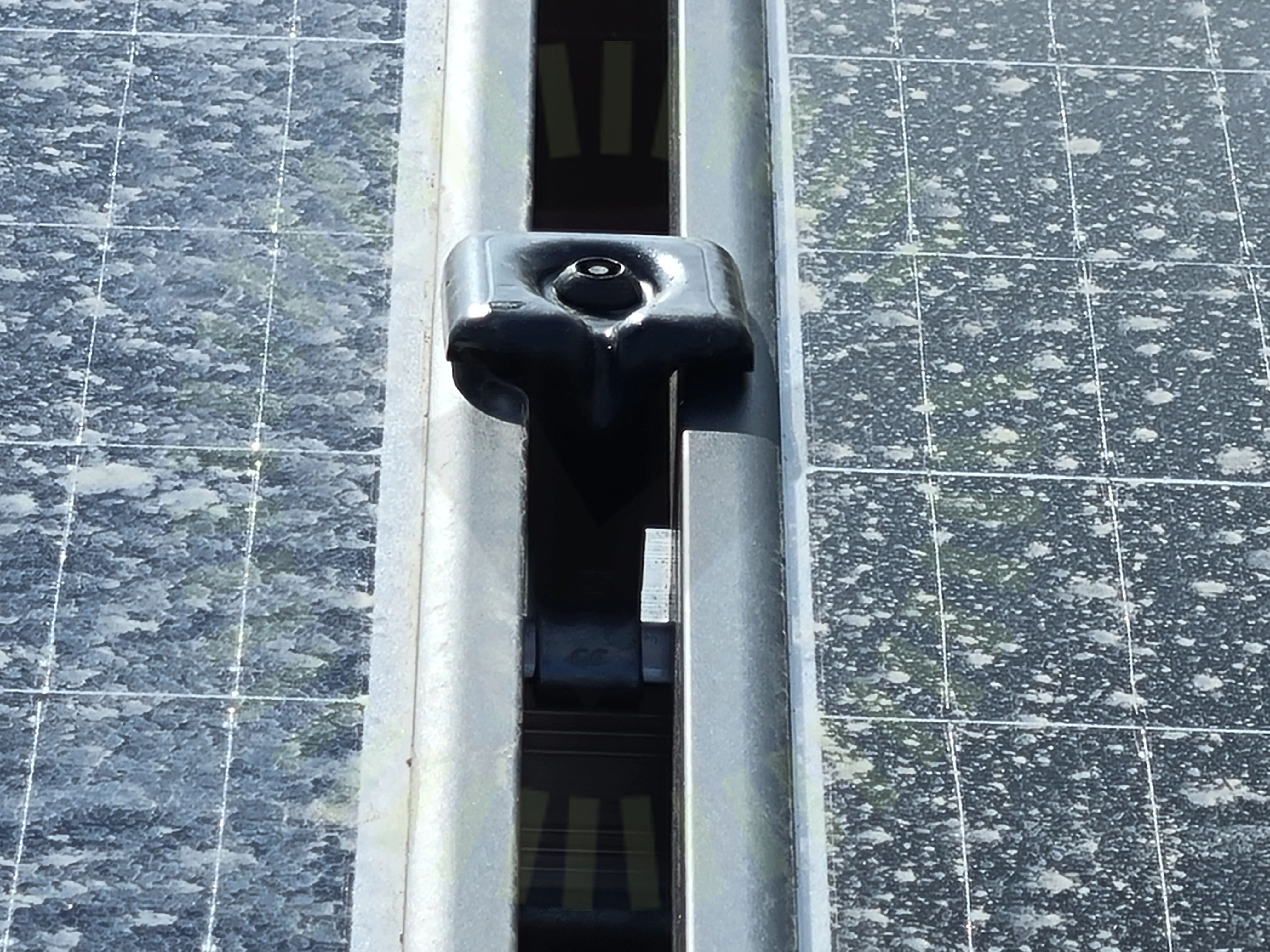

3.2 Fästen: Mittfäste

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

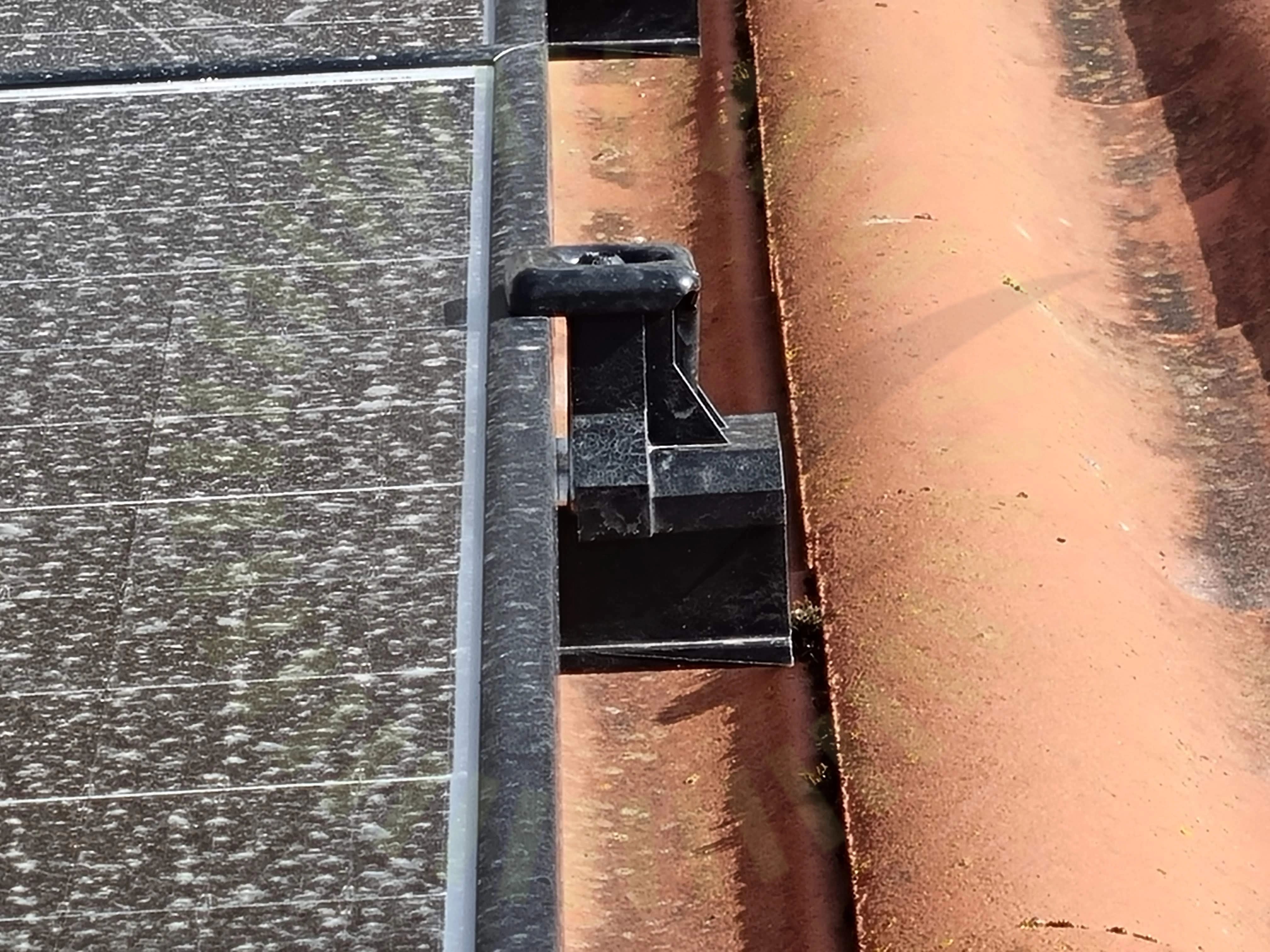

3.3 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.4 Infästning: CC mått

Inte godkänd

Lastberäkning saknas vid besiktning. Mått kontrolleras mot överlämnad dokumentation. Uppmätt 70 cm.

Tillverkarens anvisningar

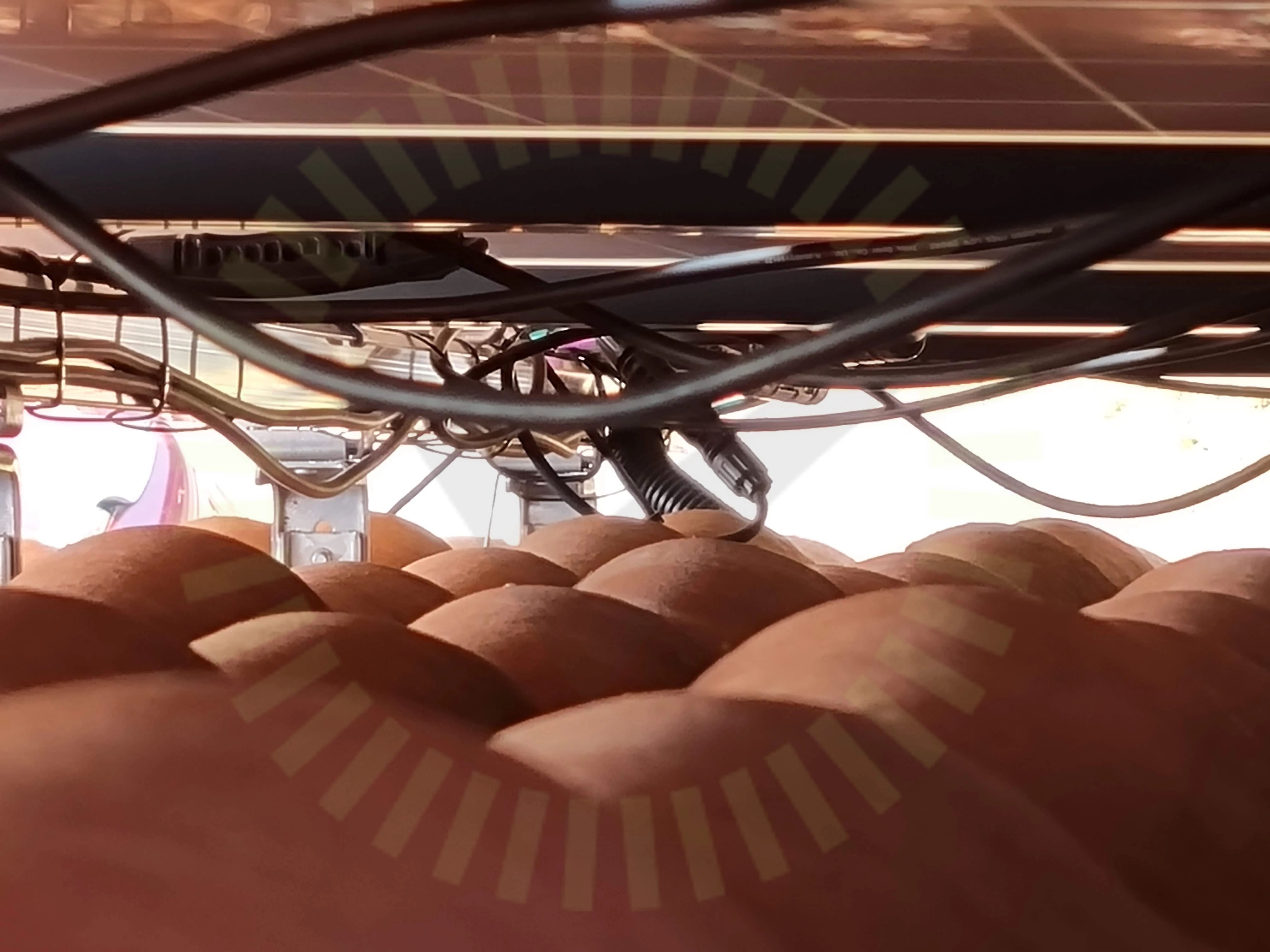

3.5 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

3.6 Skenor: Avstånd

Inte godkänd

Lastberäkning saknas vid besiktning. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 122 cm.

Tillverkarens anvisningar

3.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

3.8 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Ett par vertikala skenor saknar även skruv vid infästningarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/22

Infästning: Belastning

Infästning: Bärläkt

Infästning: Höjdjustering

Infästning: Klämmans omfång

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Främmande material

Montagesystem: Skador

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Skenor: Skarv

Villa, Trina: Vertex DE09.08

Anmärkningar

3/12

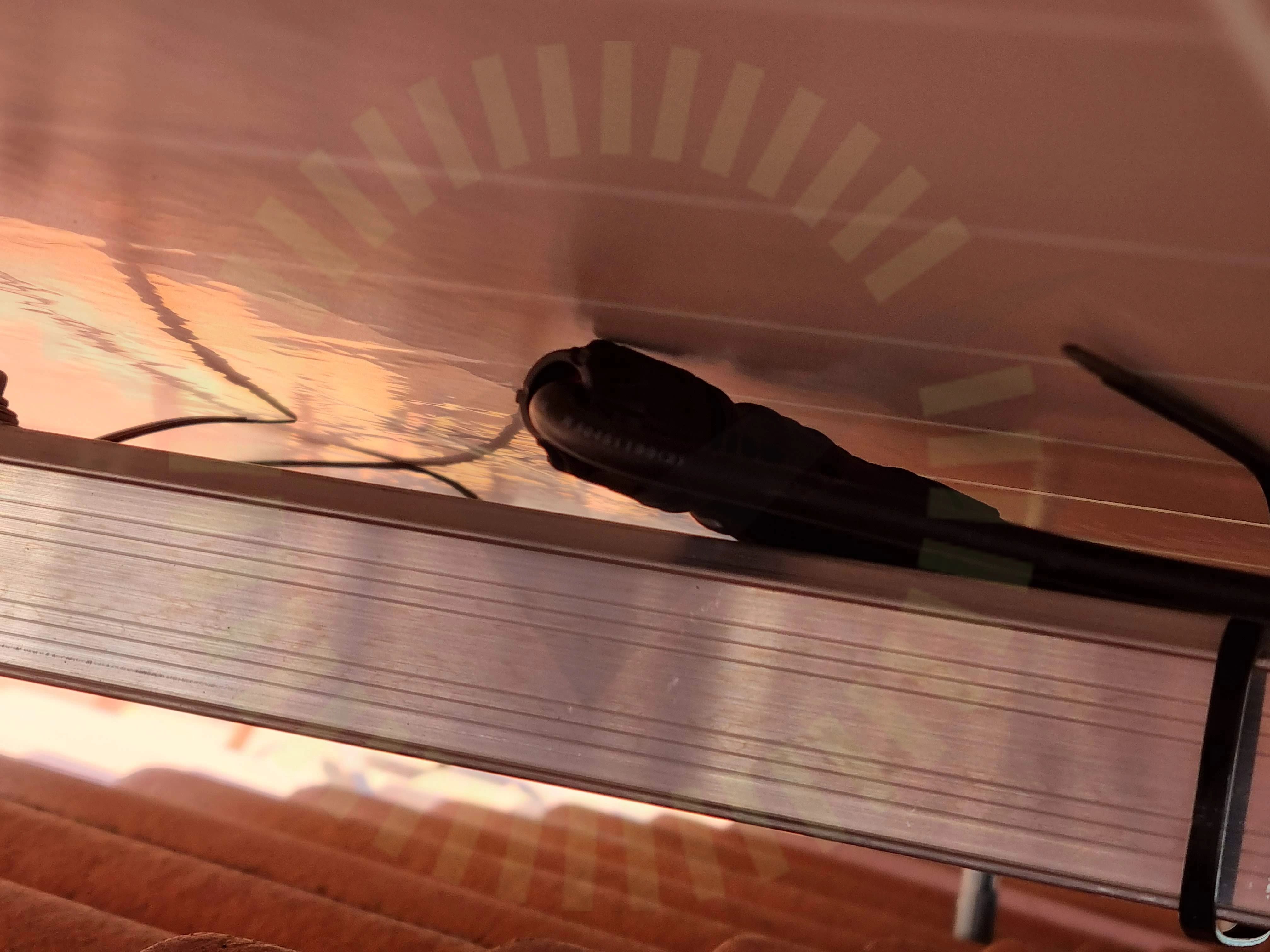

4.1 Kablar: Dragavlastade

Inte godkänd

Kablage har hård böjradie och utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

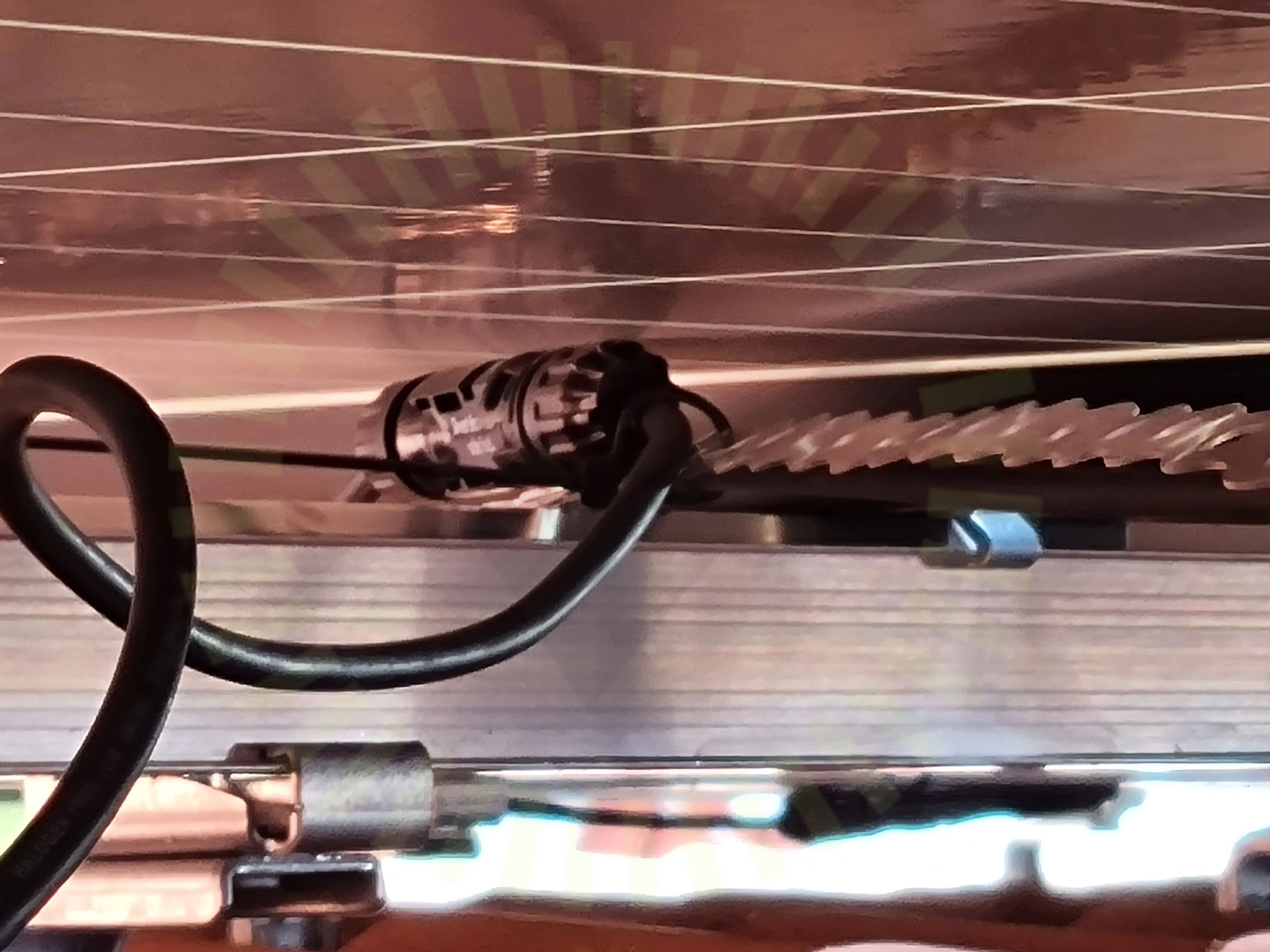

4.2 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke.

Tillverkarens montageanvisningar

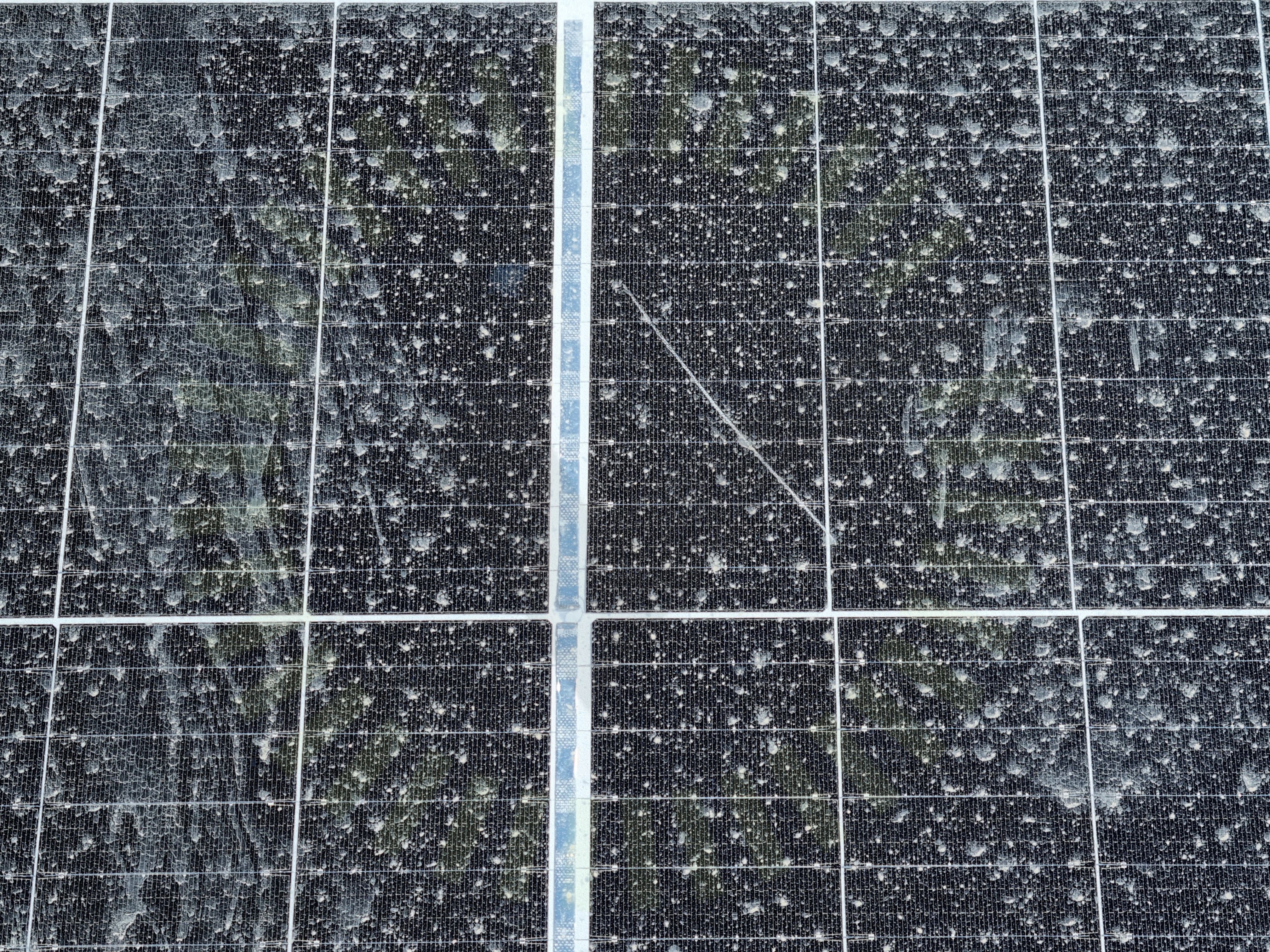

4.3 Solpaneler: Skador

Inte godkänd

Skador noterade på panelerna. Flertal paneler har repor på samma ställen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/12

Kontakter: Förbindelse

Placering: Höjdskillnad

Placering: Skugga

Solpaneler: Dräneringshål

Solpaneler: Fästen: Placering

Solpaneler: Mellanrum

Sträng: Paneler

Sträng: Spänning

Ej tillgängligt vid besiktning

1/12

Sträng: Förläggning

Växelriktare

Anmärkningar

4/23

5.1 Anslutning

Inte godkänd

Växelriktaren är inte ansluten på matningssidan.

SEK 457. Sida 30

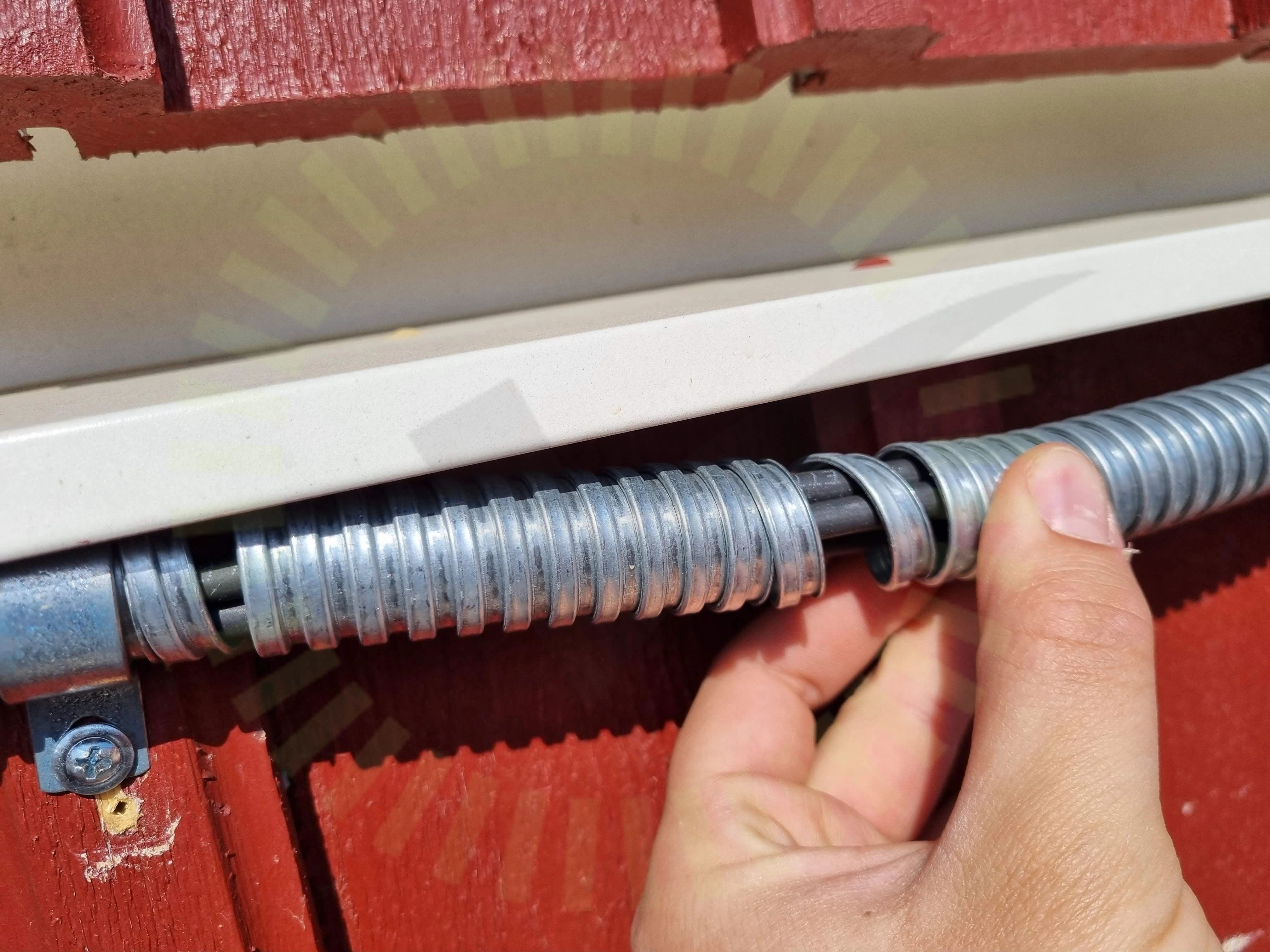

5.2 DC Yttre påverkan

Inte godkänd

Metallslangen dc kablage ligger i har "hål" i sig.

SS 436 40 00 (132.5)

5.3 Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

5.4 Växelriktare: El: Kontakter

Inte godkänd

Kontakter anslutna till växelriktaren är av annan tillverkare än de förmonterade.

Tillverkarens anvisningar

Godkända kontrollpunkter

18/23

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

DC Skador på kabel

DC Uppfästning

Kabel

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: PE

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme

Växelriktare: Skador

Ej tillgängligt vid besiktning

1/23

DC Genomföringar
