Besiktningsrapport
9.0
Installation genom
Dalarnas Solcellsmontage AB
Datum
26 september 2024
Ort
Västerås, Västmanlands län
Klämmornas överlappning
Mittklämmor
Kabeluppfästning

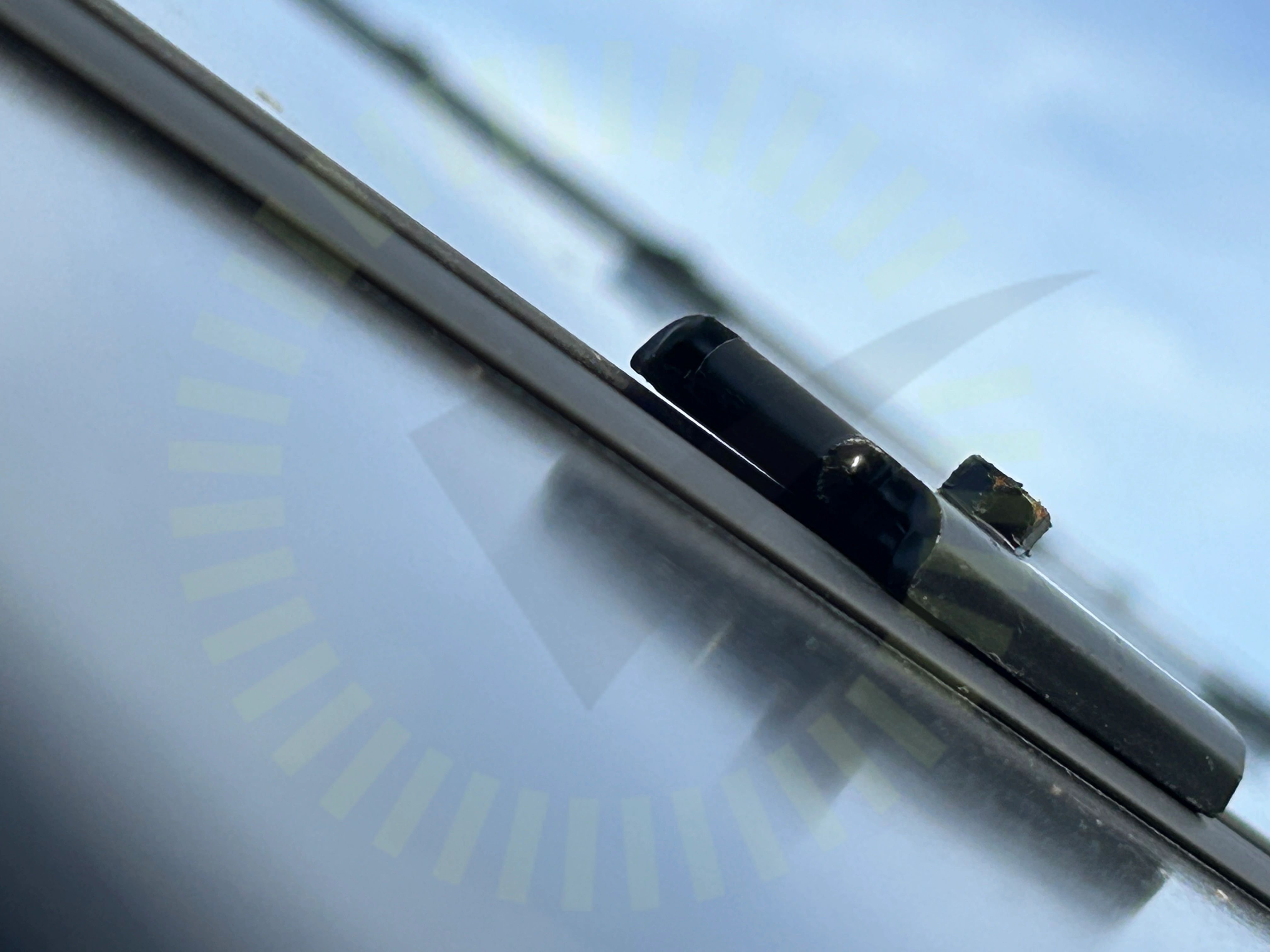

+ 21
78% godkända
22% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SolaX: X3-Hybrid G4 5.0-15.0kW
Batteri
SolaX: T-BAT H 3.0-12.0
Tillbehör
Undercentral
Tillbehör
CHINT: DTSU666
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Säkerhetsbrytare DC Norwesco
Installerad av Dalarnas Solcellsmontage AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
1/13

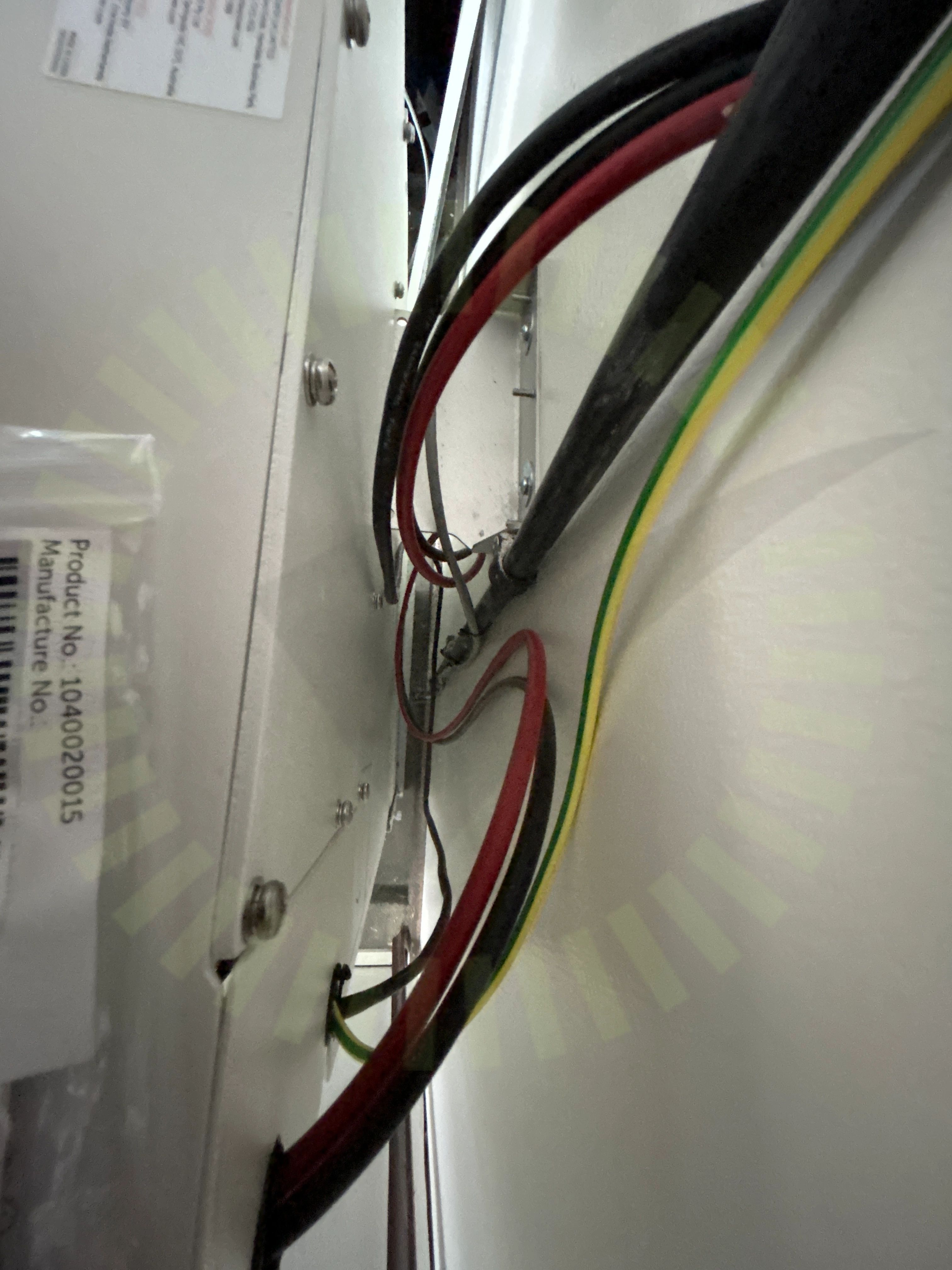

2.1 Uppfästning av kablage
Inte godkänd
Kablage ligger löst bakom batteriet.
Godkända kontrollpunkter
12/13
Smartmätare
Anmärkningar
1/3

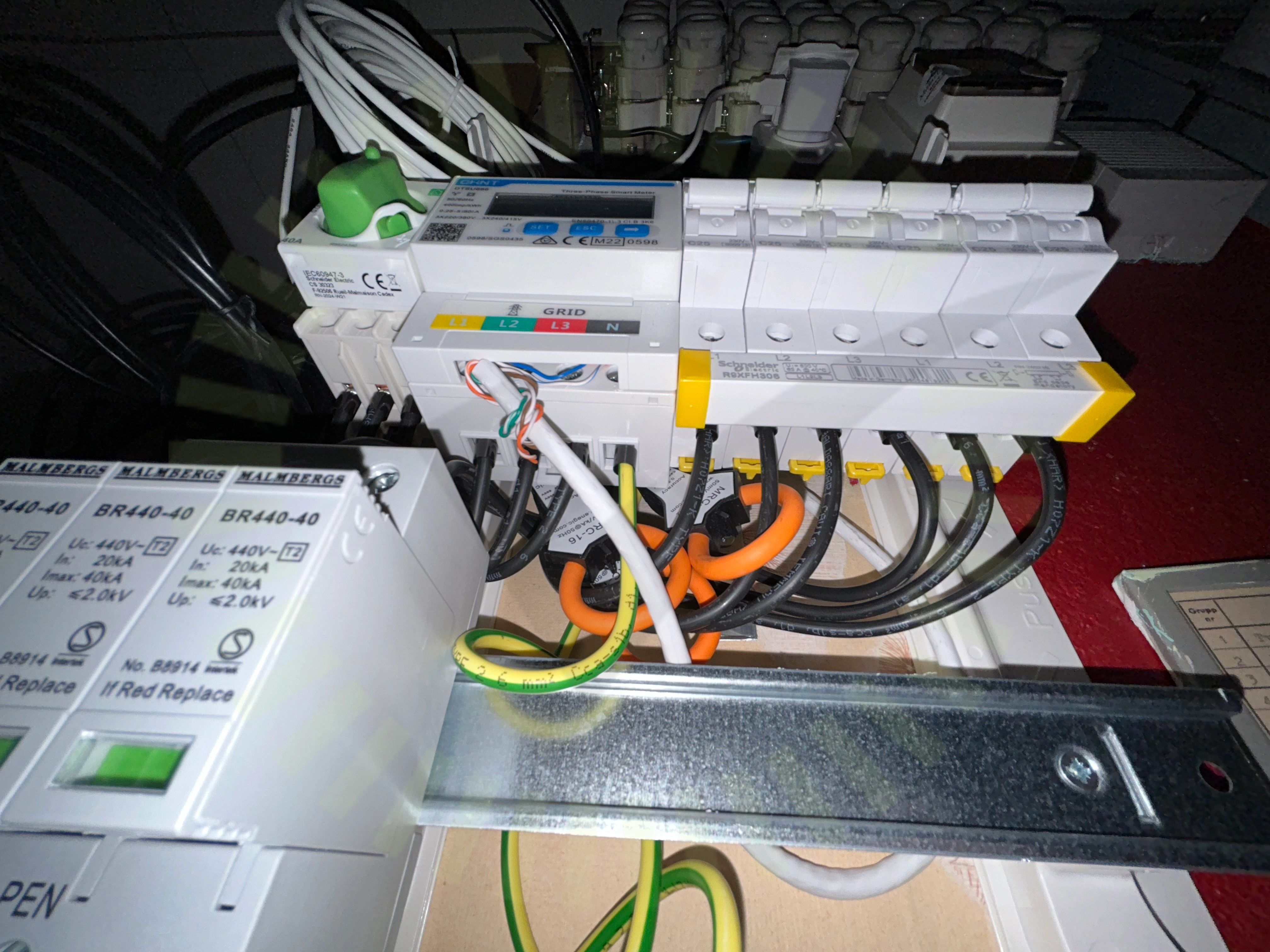

3.1 Anslutning smartmätare
Inte godkänd
Fel färgval på smartmätarens neutralledare.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Säkerhetsbrytare DC
Anmärkningar
3/8
5.1 Förskruvningar på ovansidan
Rekommendation
Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

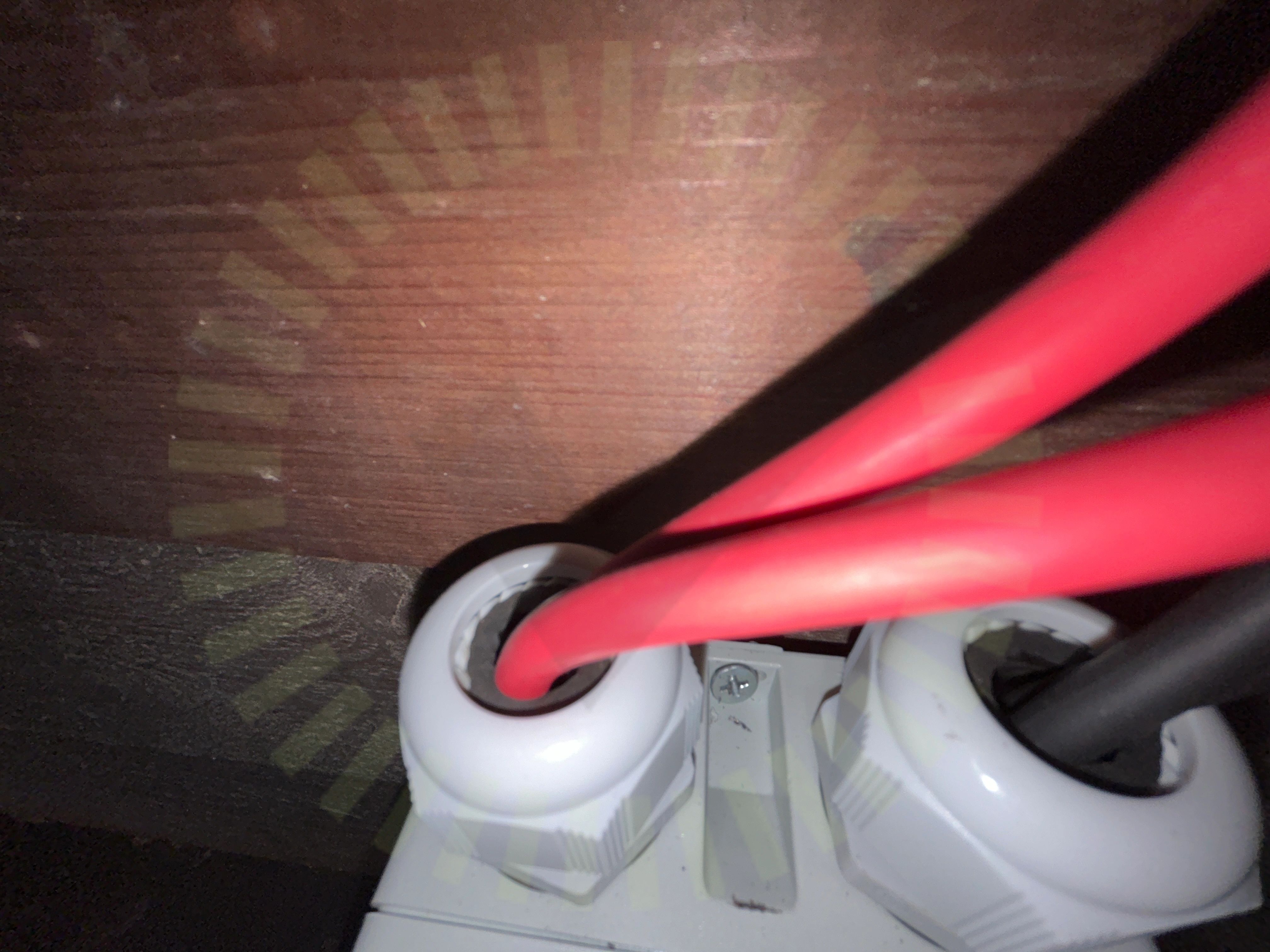

5.2 Förskruvningar
Inte godkänd
Flera kablar går in i en förskruvning avsedd för en kabel. Förskruvningen håller då inte tätt.

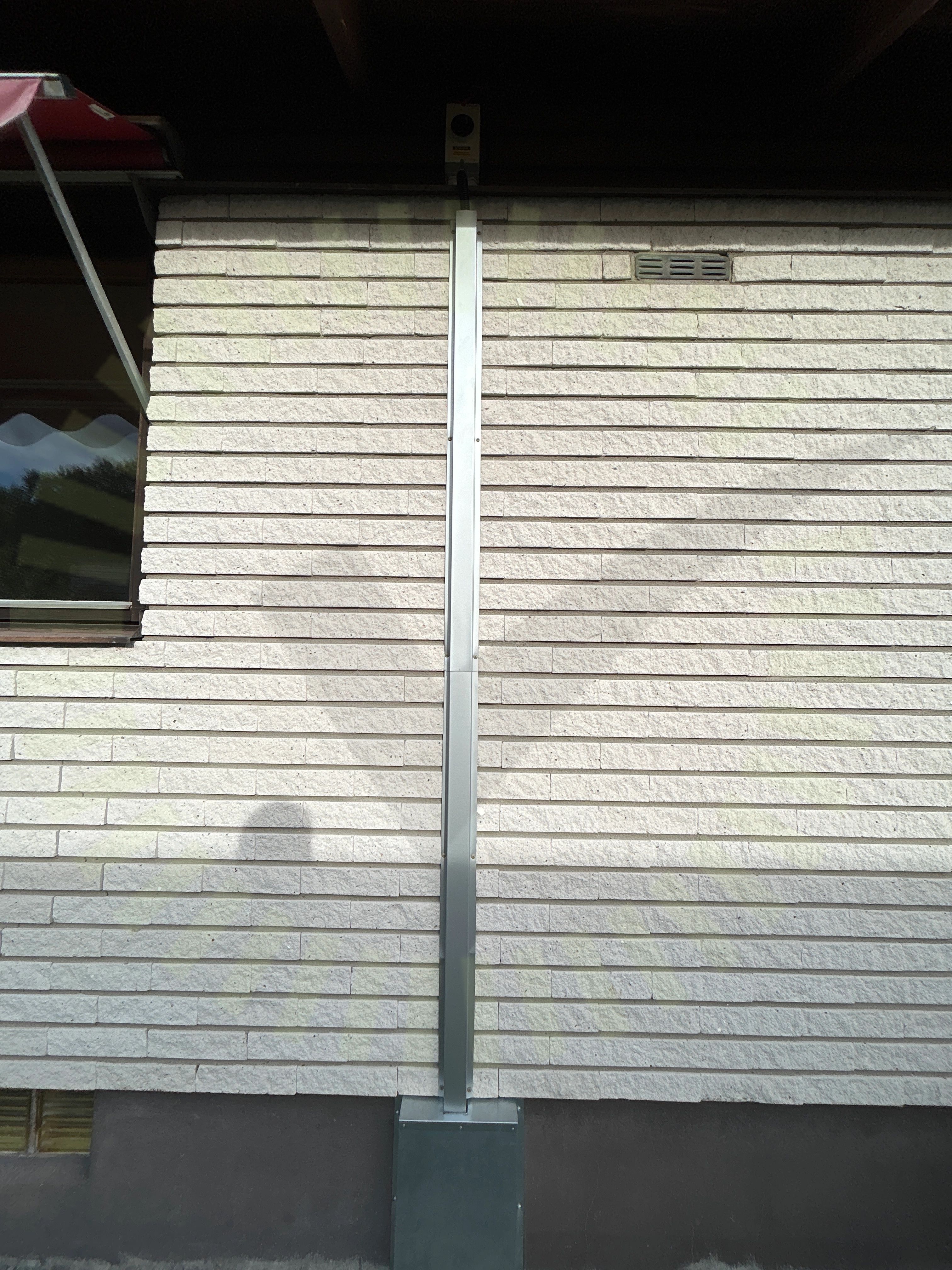

5.3 Placering
Inte godkänd
Säkerhetsbrytaren är inte lämpligt placerad. Stege krävs för att bruka brytaren.
Godkända kontrollpunkter
5/8
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
4/17

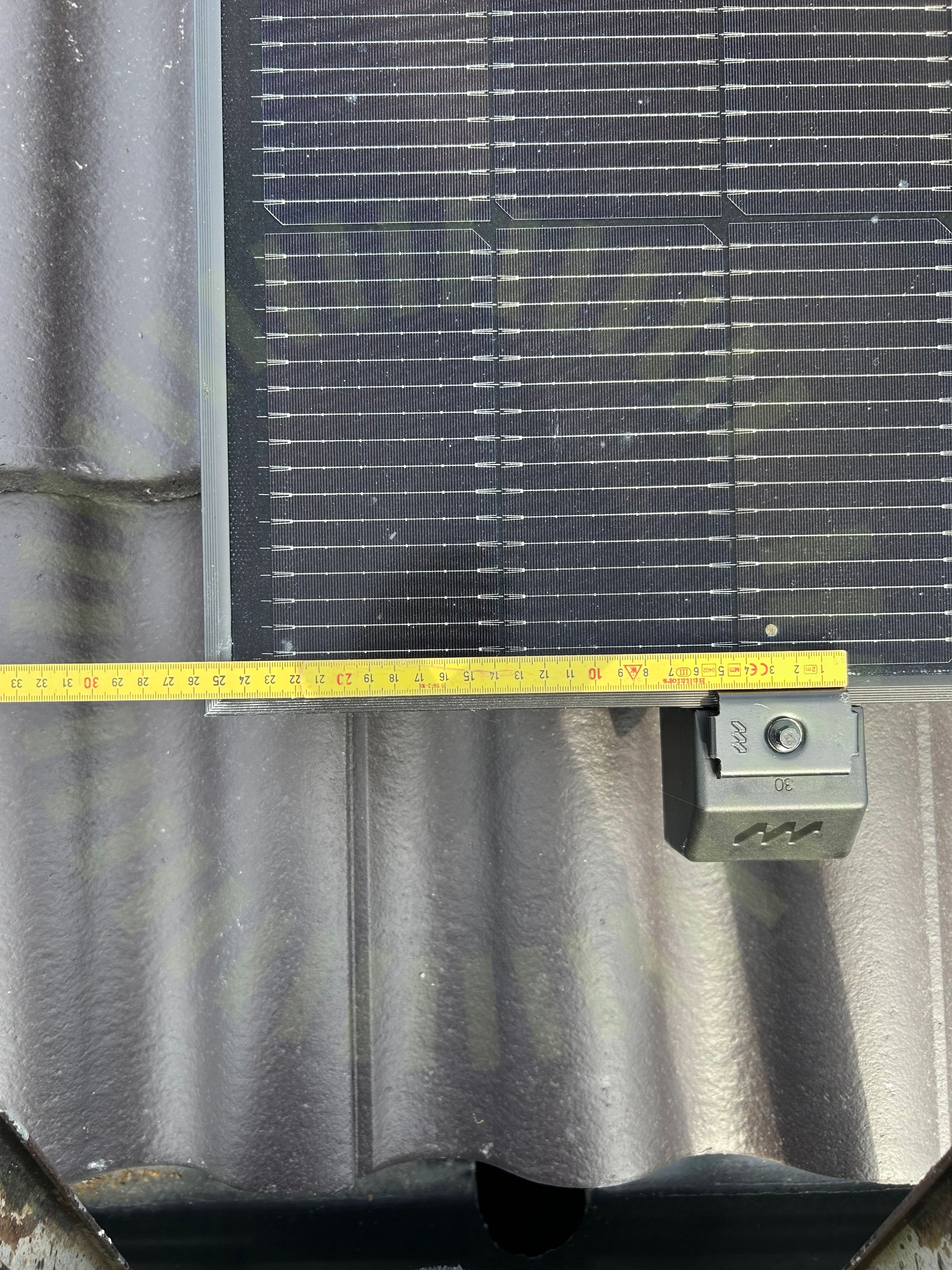

6.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

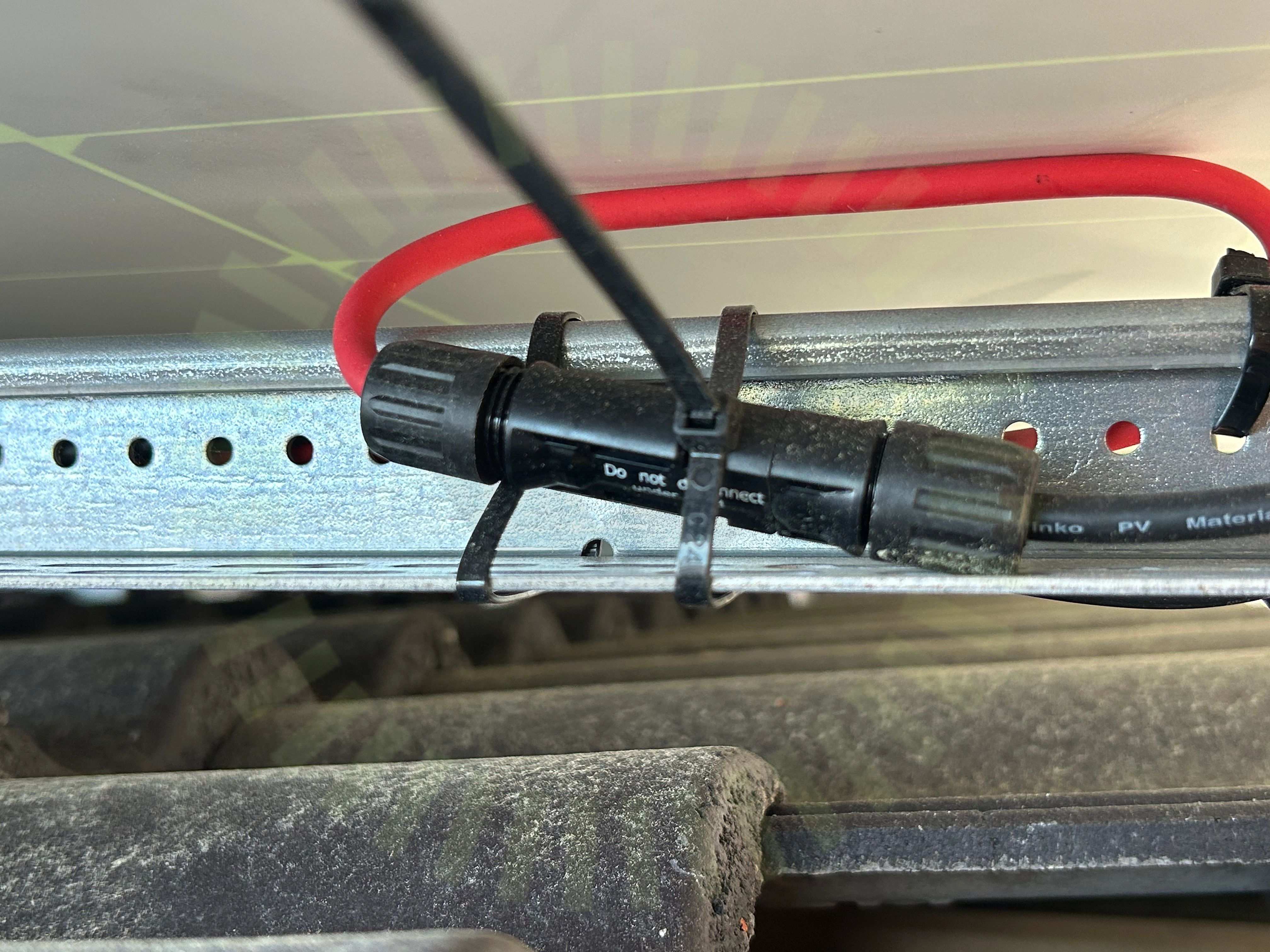

6.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje. Förekommer även på vinden.

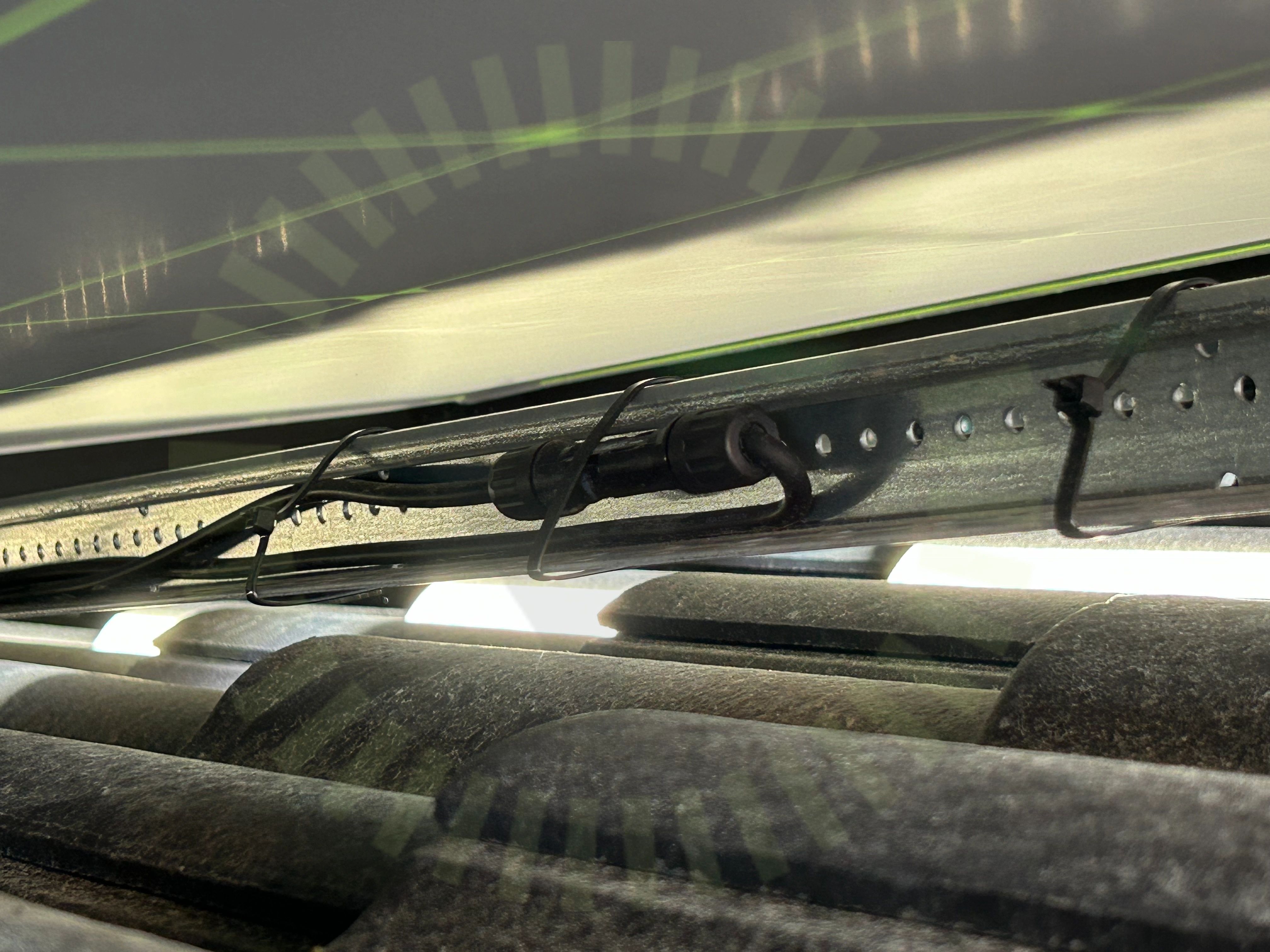

6.3 Panelkablaget böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

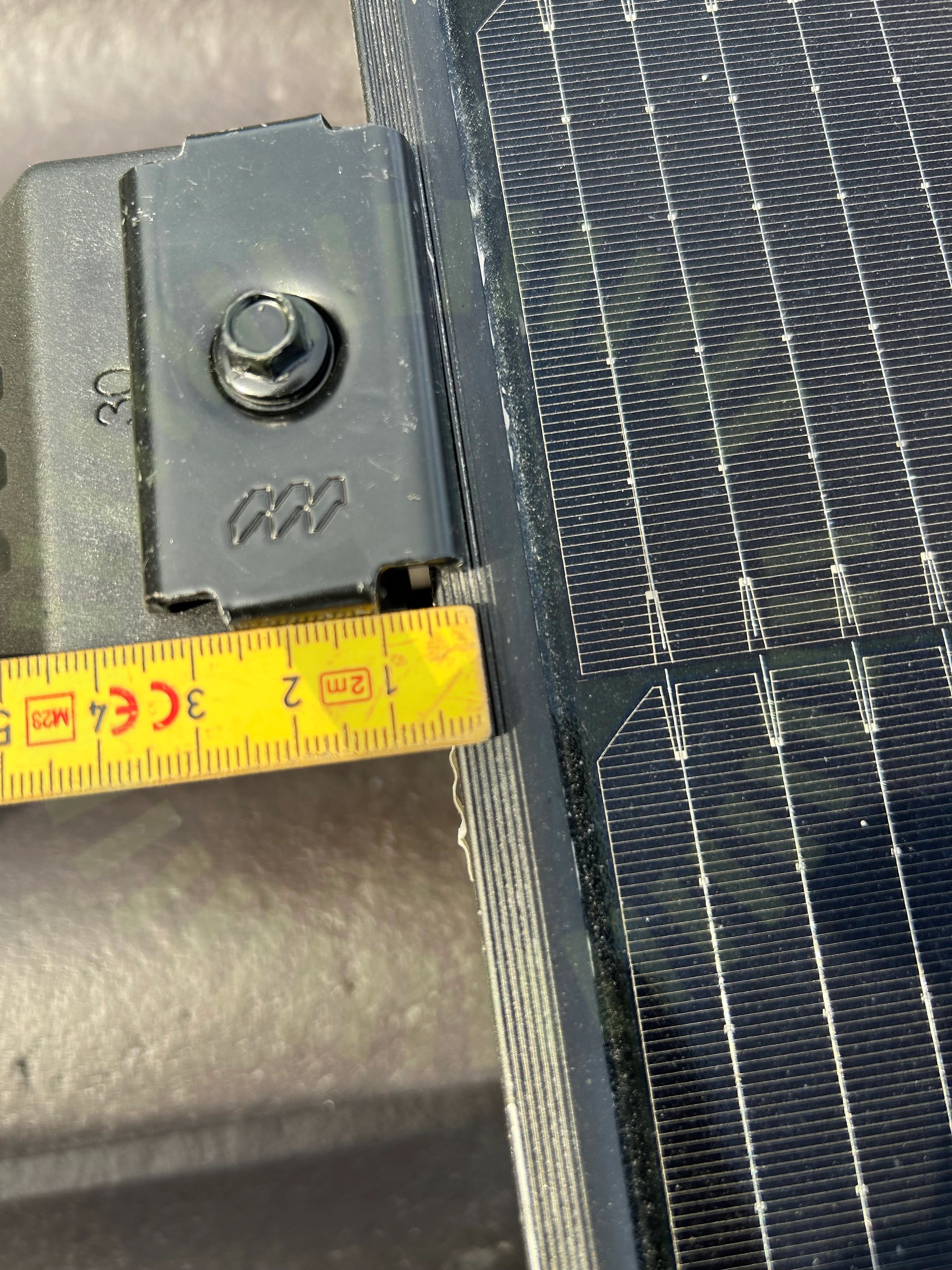

6.4 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
13/17
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
7/25

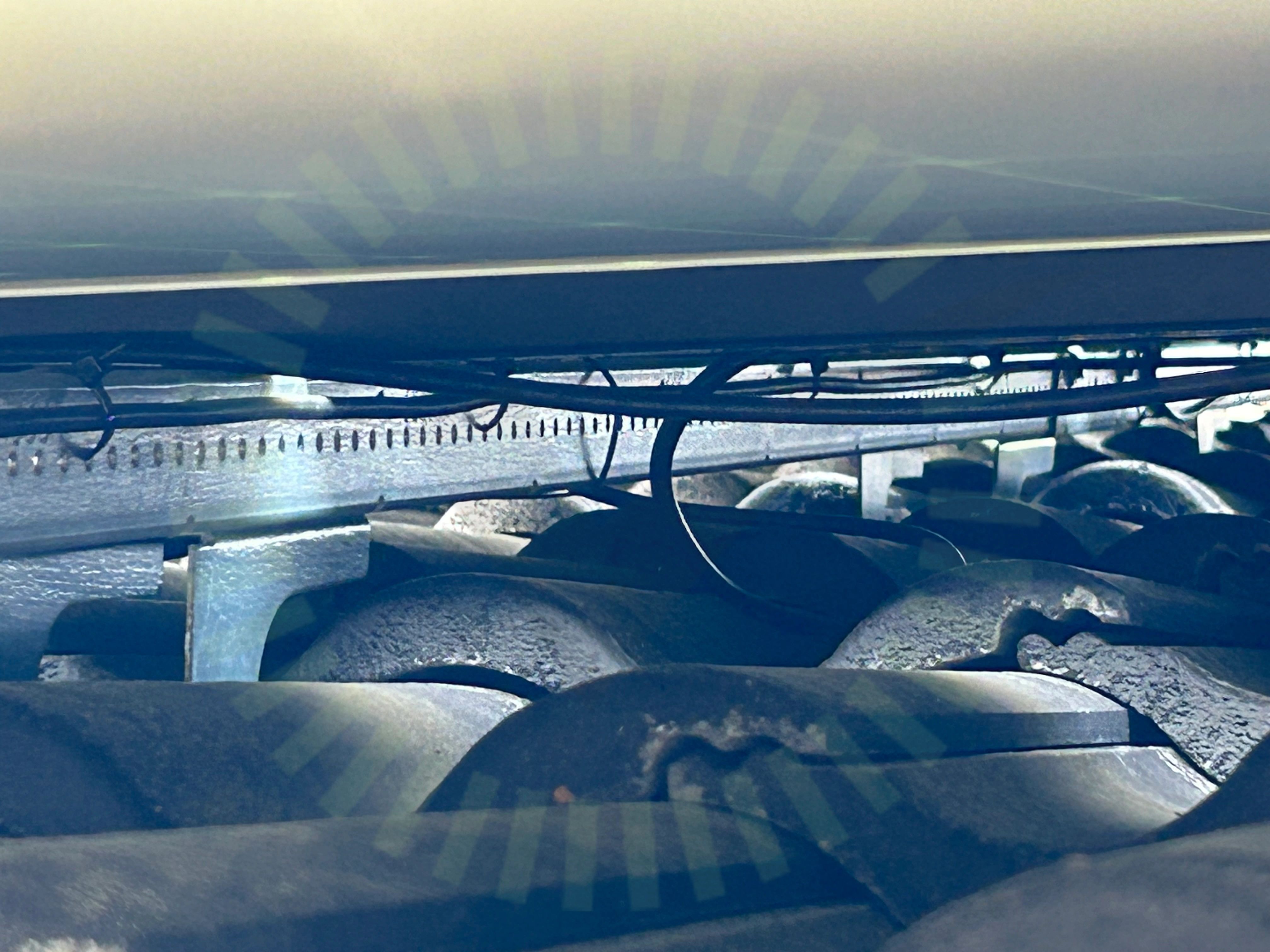

7.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

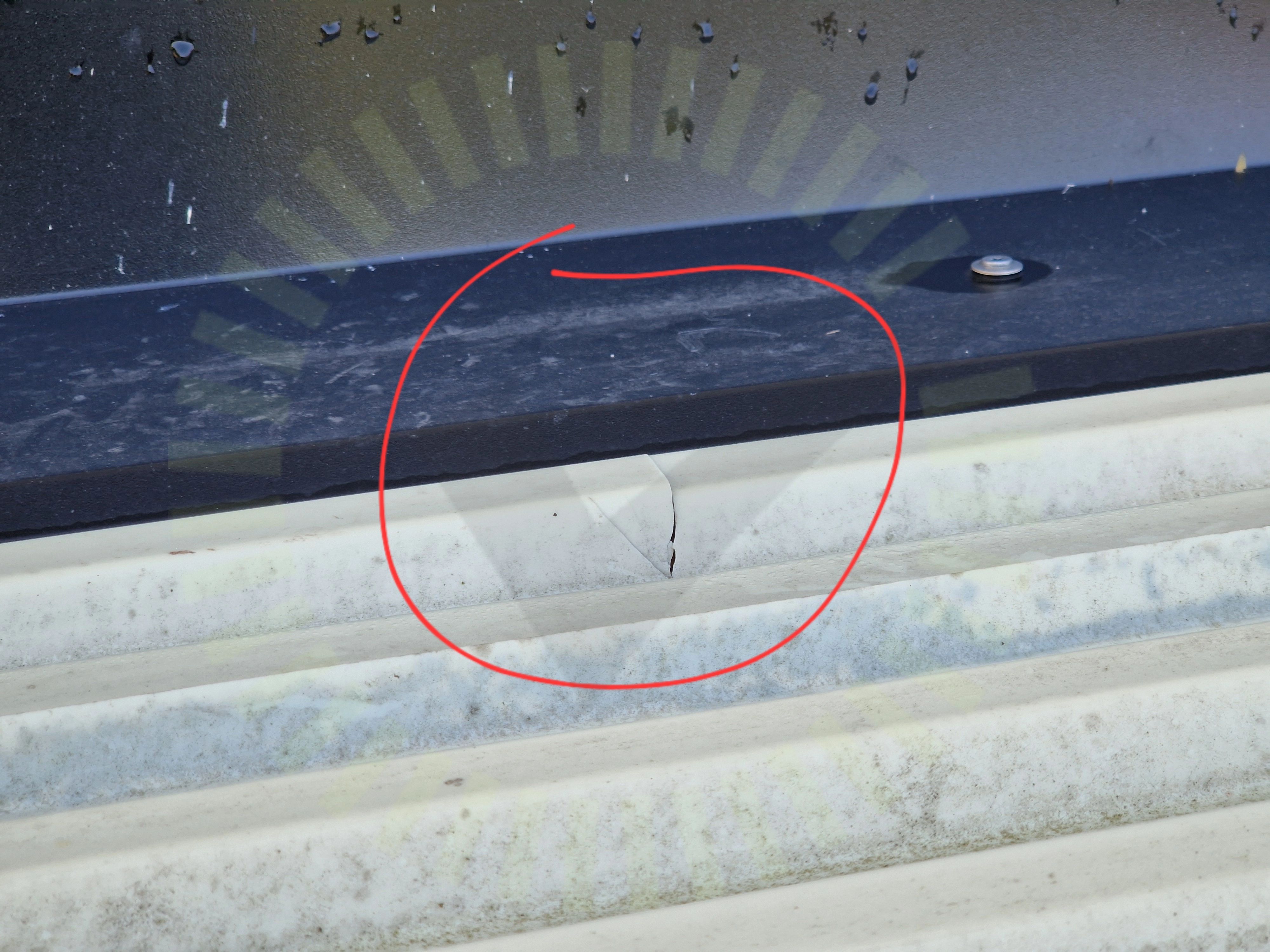

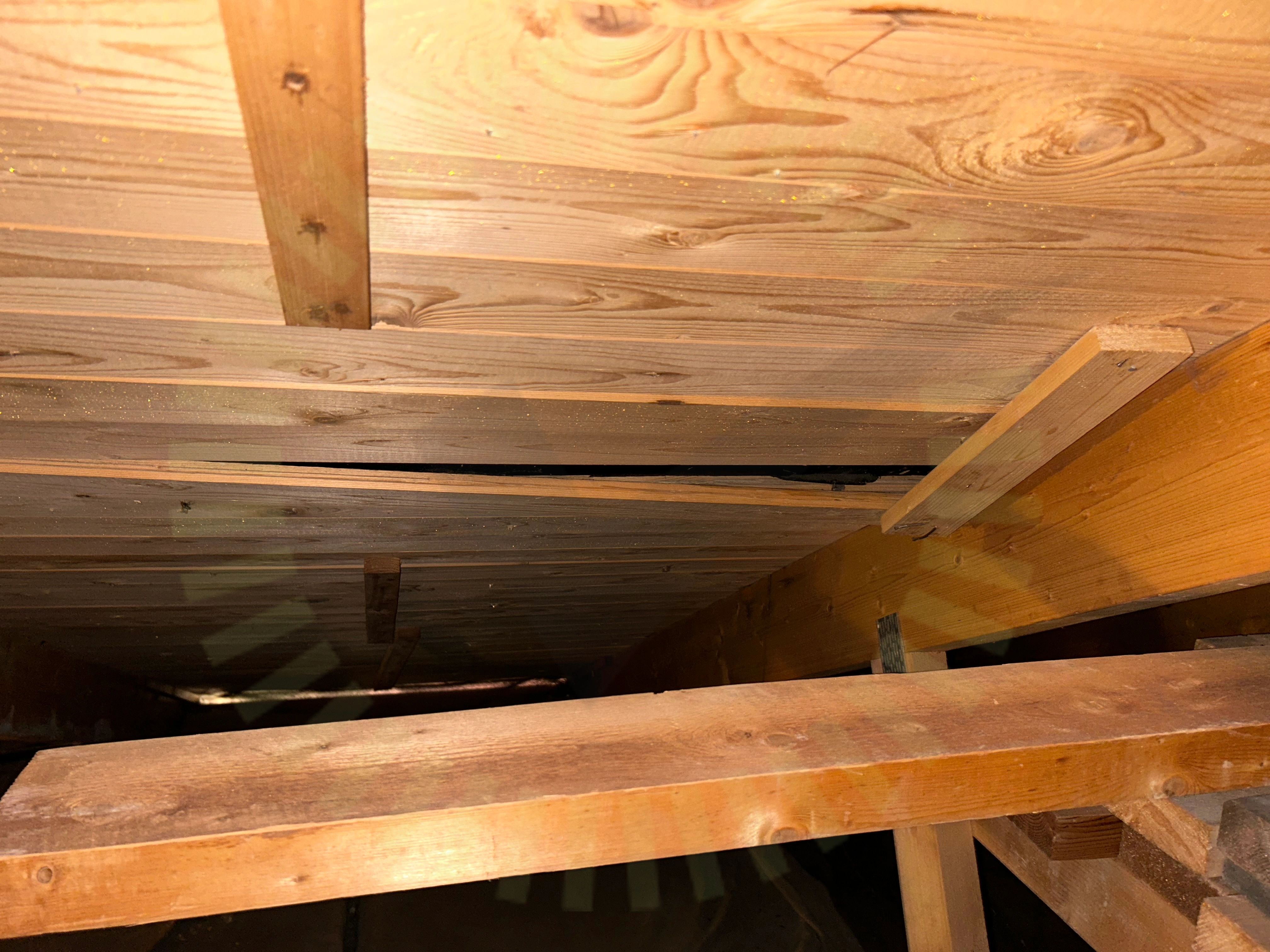

7.2 Skador
Kundkommentar
Skada noterad i råspont och takpapp.

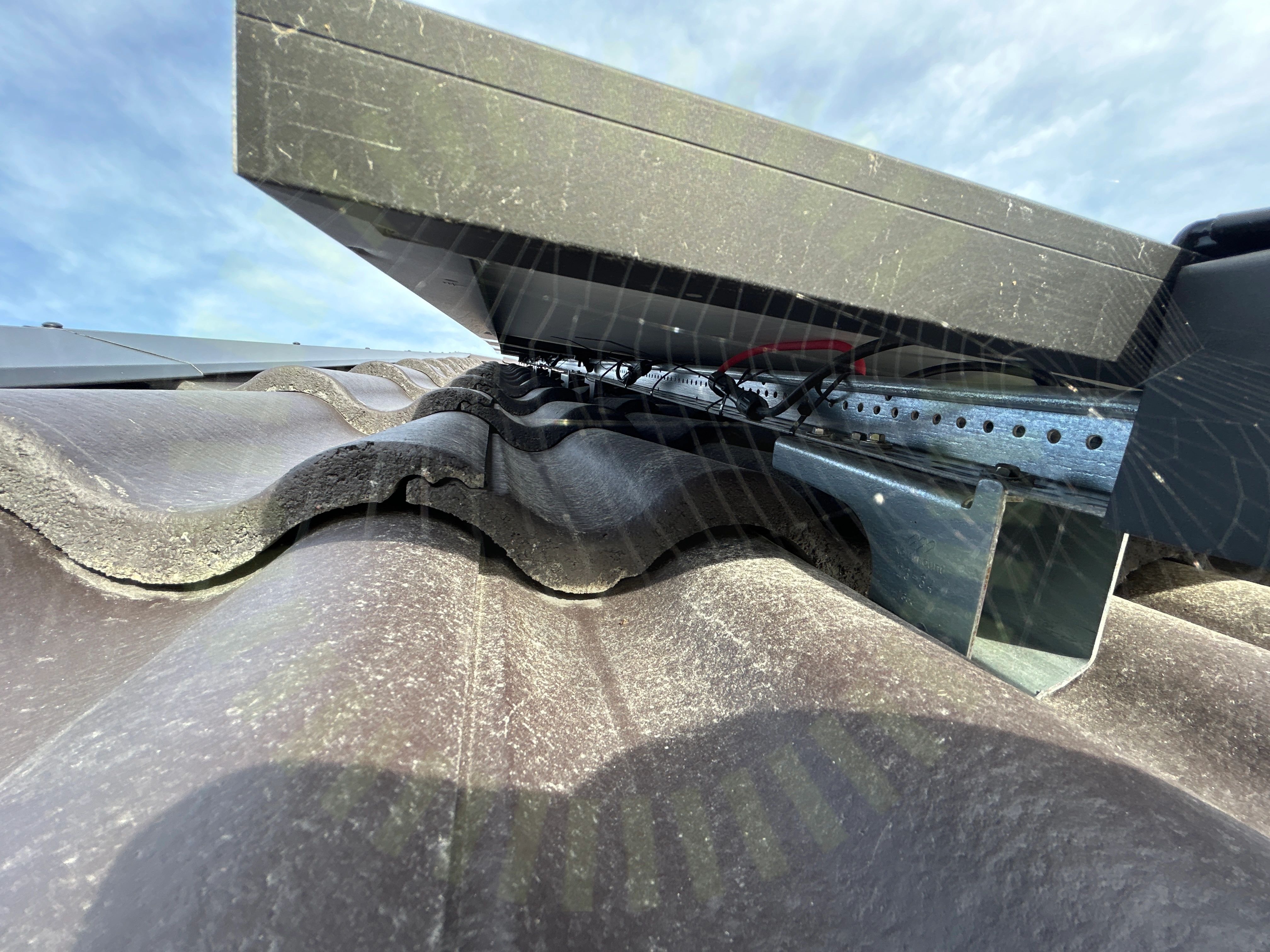

7.3 Stående skenor
Inte godkänd
Stående skenor i ytterkant är felvända.
7.4 Mittklämmor
Inte godkänd
Mittklämma ligger inte korrekt mot panelens ram.

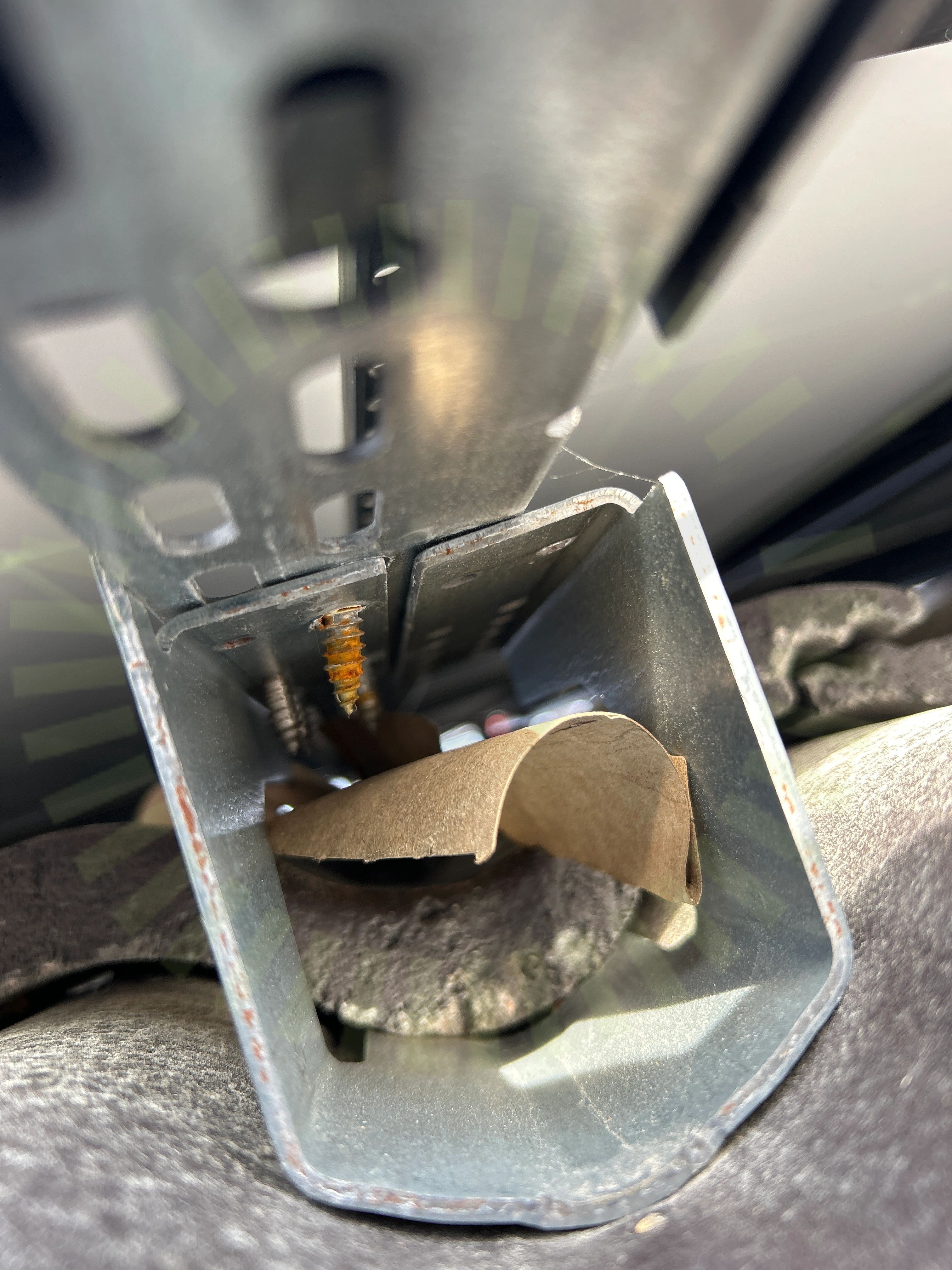

7.5 Skenornas infästning
Inte godkänd
Skruvarna är endast fästa på ena sidan av takkroken.
7.6 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning avser installation i råspont.
7.7 Ändklämmor
Inte godkänd
Ändklämma ligger inte korrekt mot panelens ram.
Godkända kontrollpunkter
17/25
Ej tillgängligt vid besiktning
1/25
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
1/1
8.1 Skador
Kundkommentar
Taket över källartrappan har skadats under installationen.
Undercentral
Anmärkningar
2/8

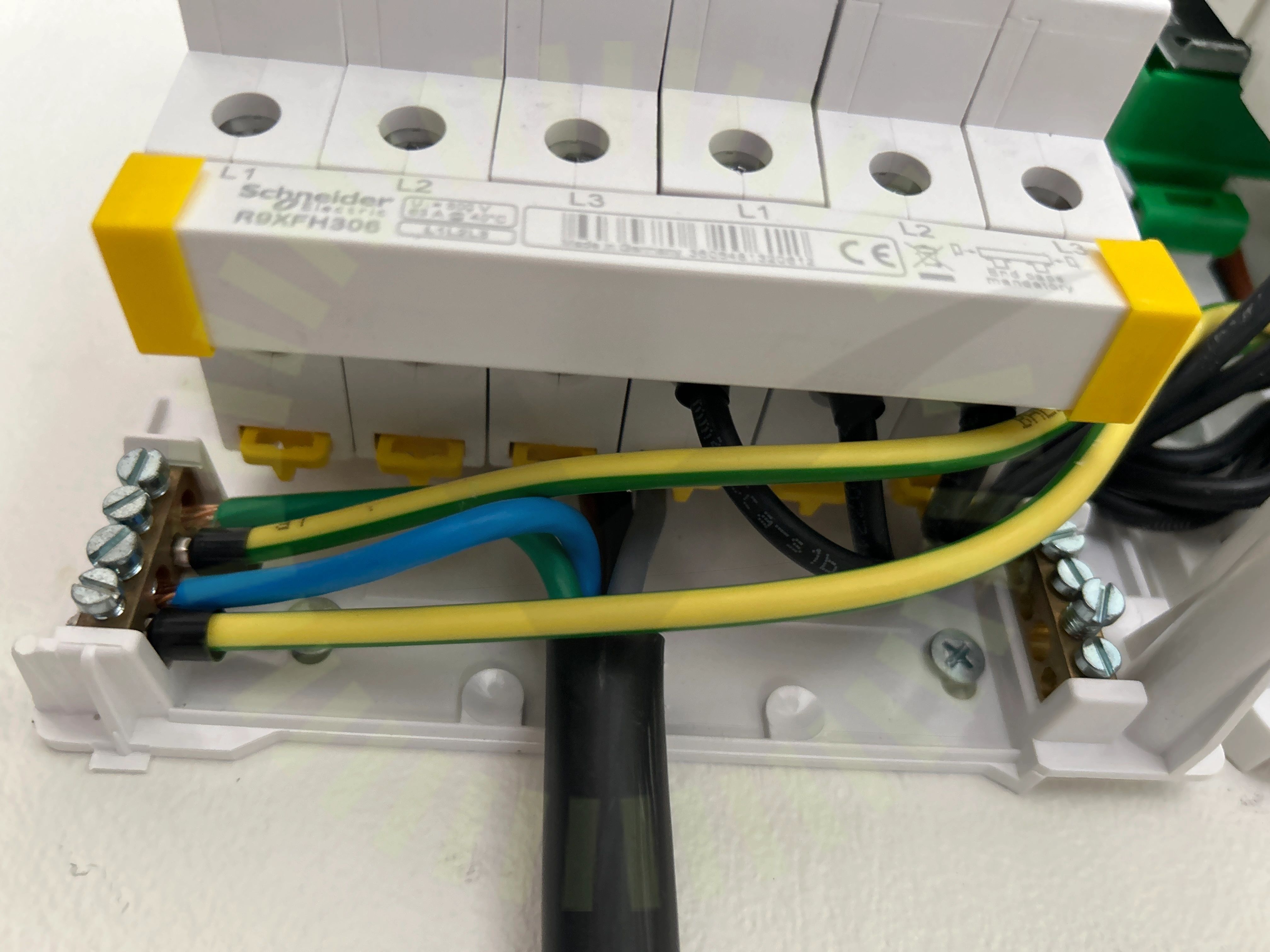

9.1 TN-S till TN-C
Inte godkänd
Lilla kapslingen matas med TN-C från en TN-S central.
9.2 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/8
Varselmärkning
Anmärkningar
2/4

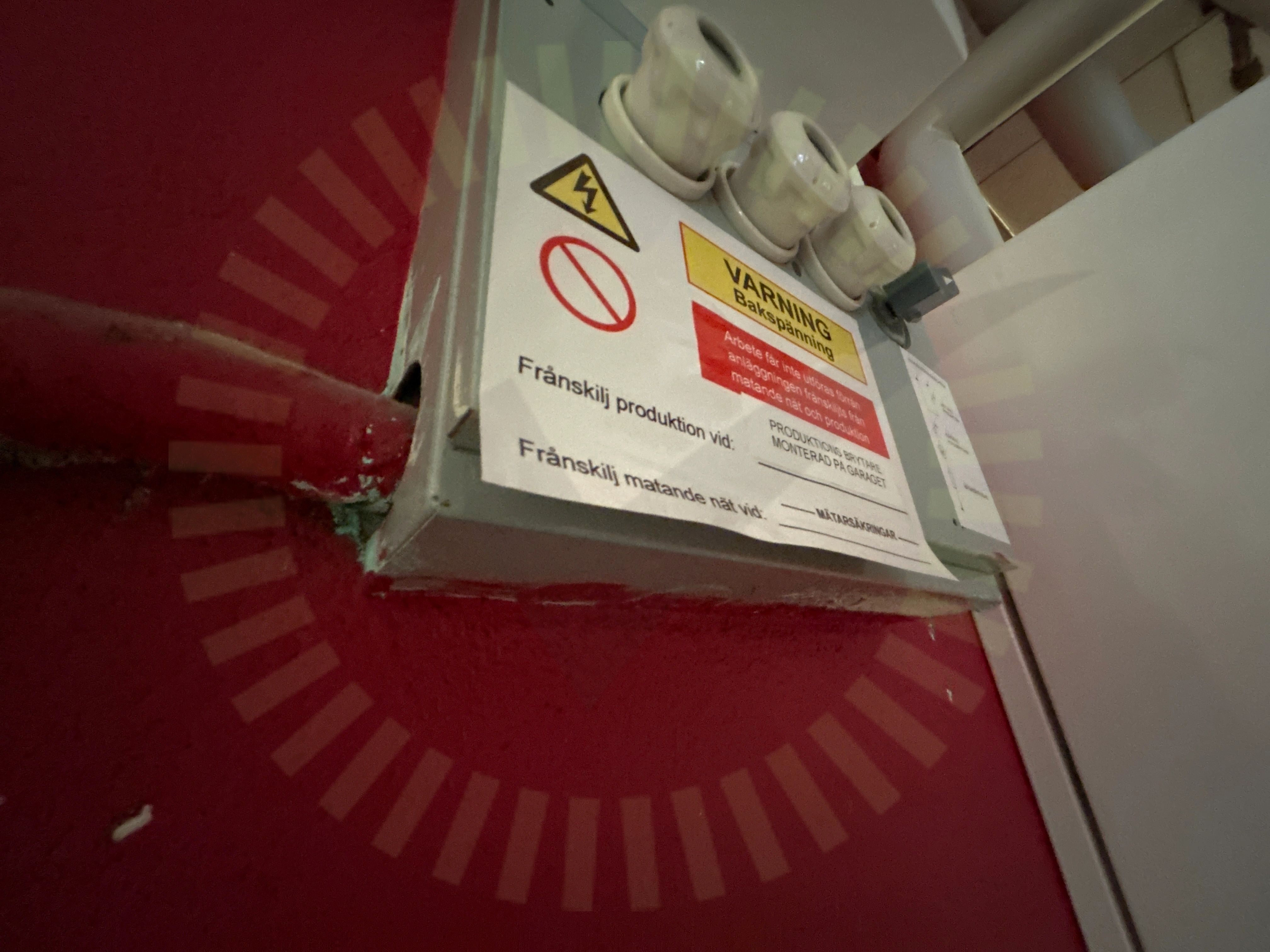

10.1 Varning för backspänning
Inte godkänd
Märkning är inte tillförlitligt fäst.

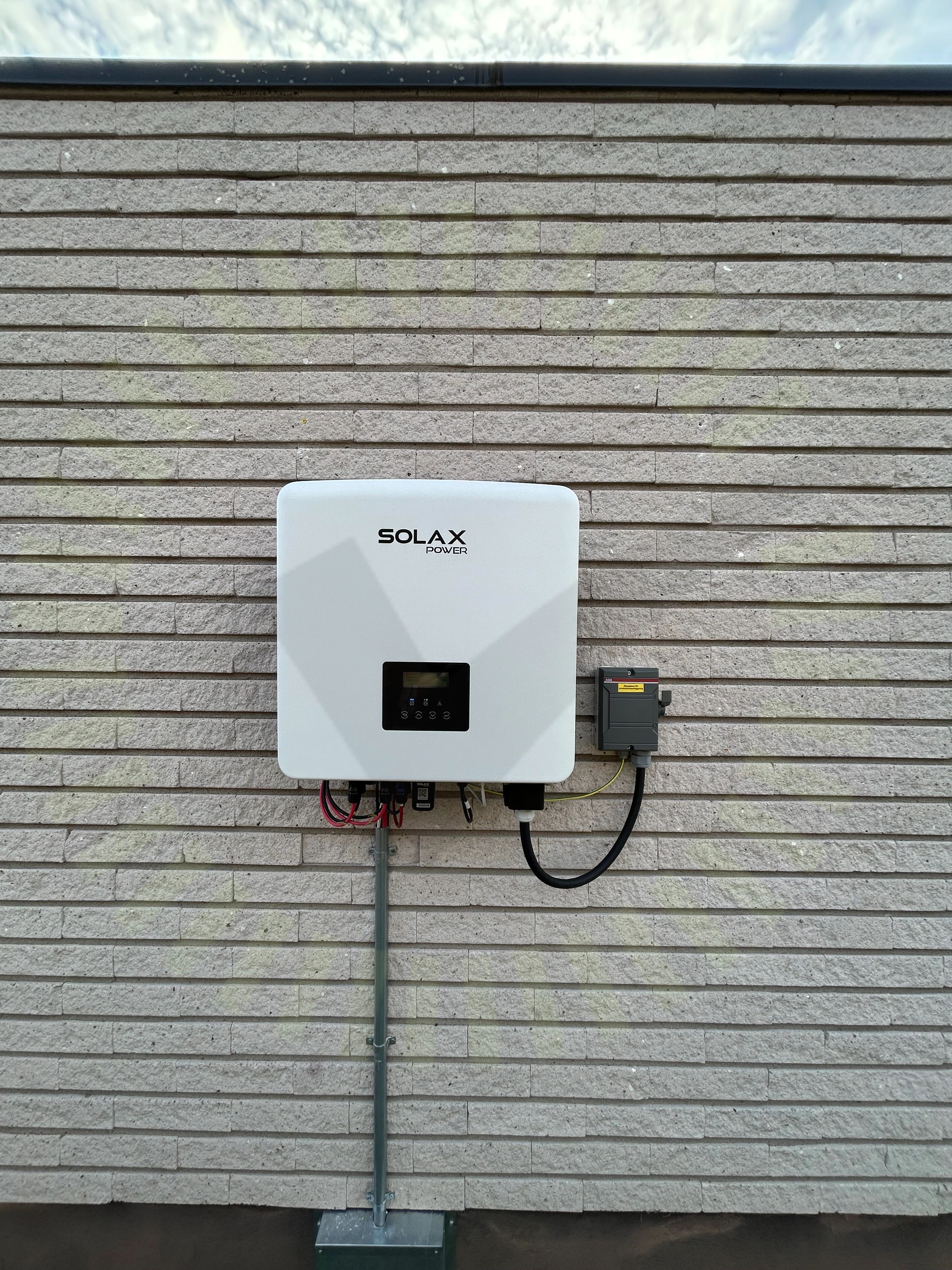

10.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren, vid DC-brytare, samt vid åtkomliga kontaktdon på vinden.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
6/39
11.1 Befintlig lastbalansering
Inte godkänd
Befintlig lastbalansering har flyttats vid installation. Strömsensorerna är inte korrekt placerade.

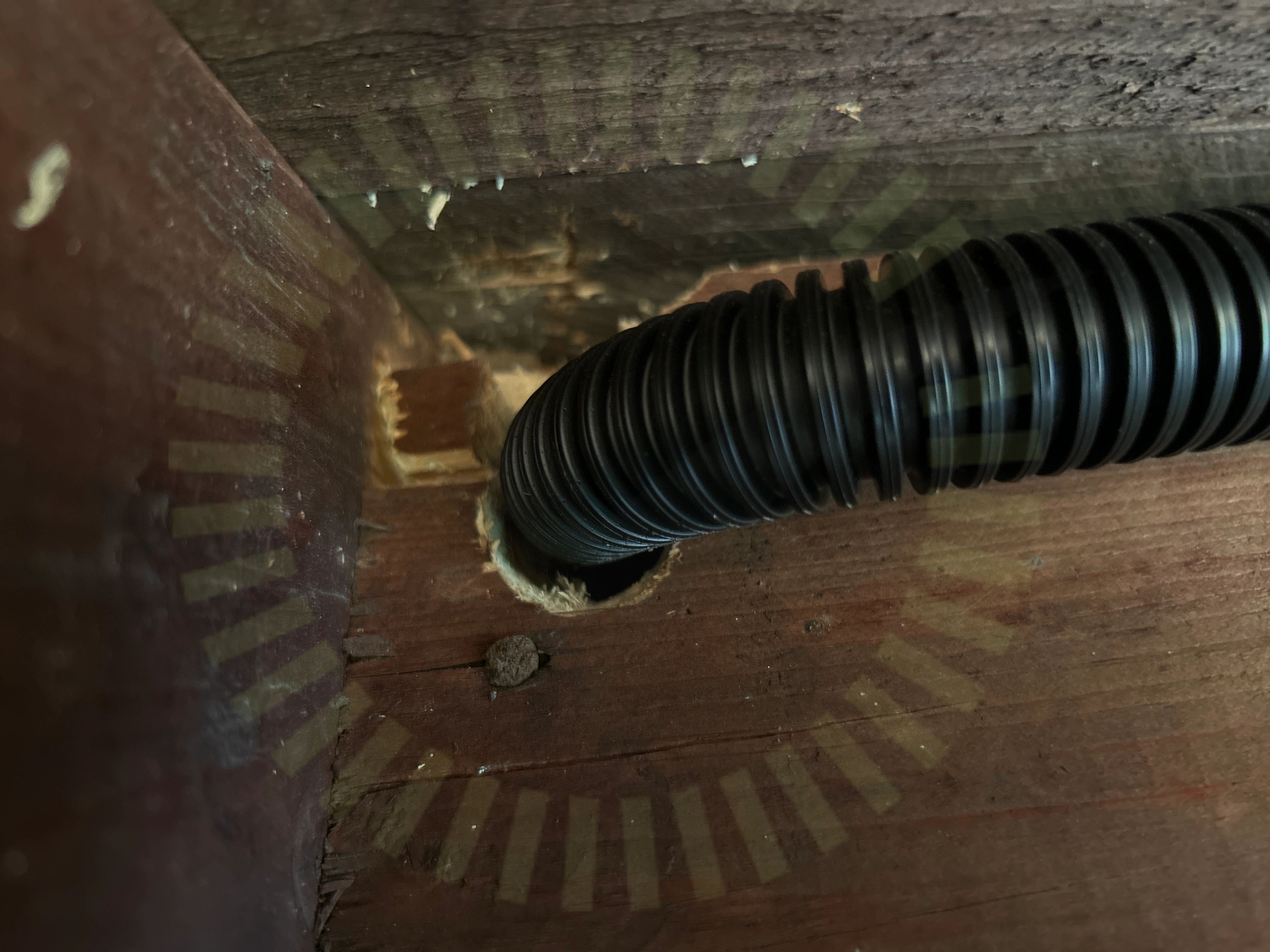

11.2 Genomföringar
Inte godkänd
Genomföring inte tätad.

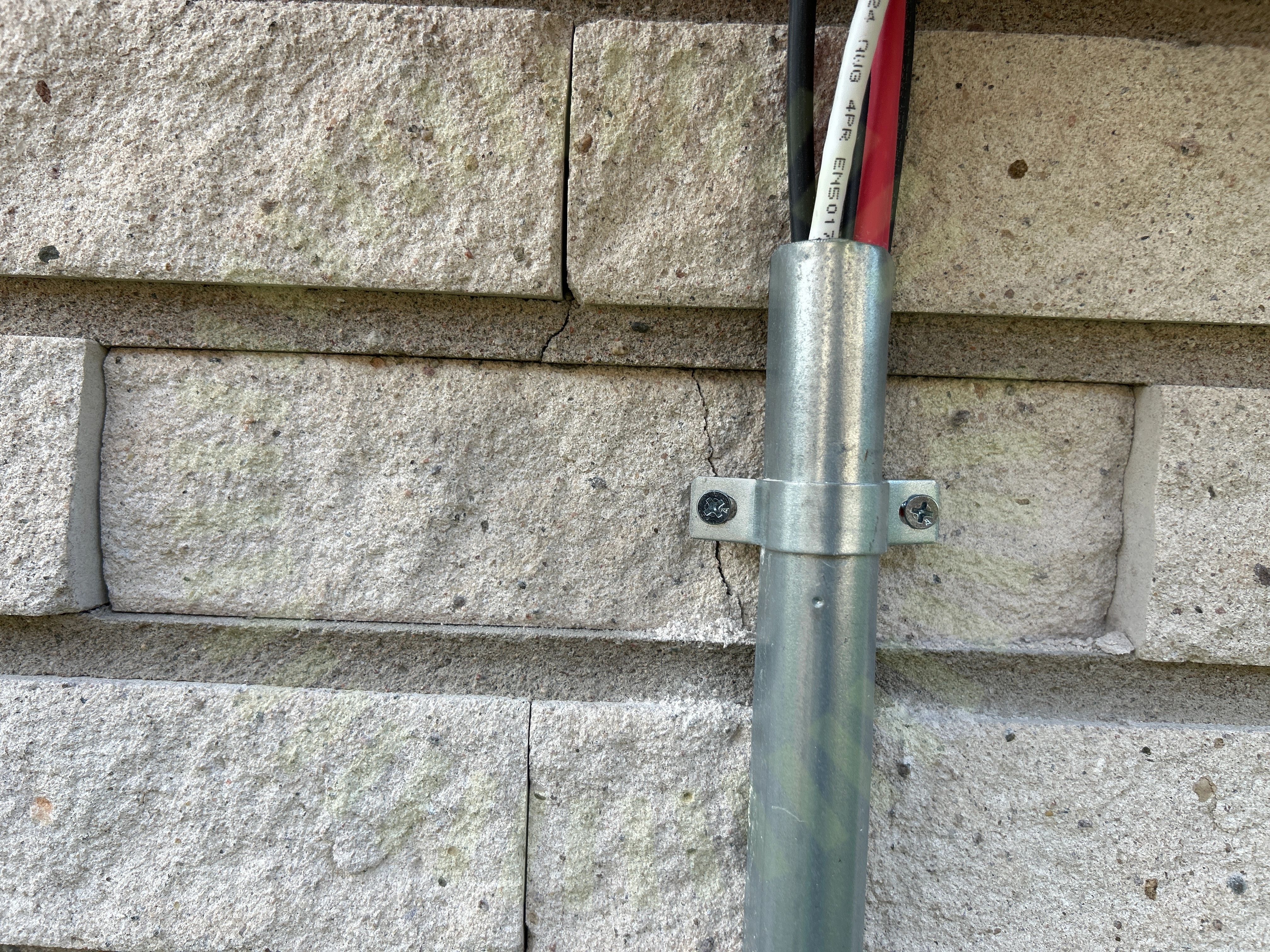

11.3 Skador fasad
Inte godkänd
Fasad har skadats på flera ställen runt växelriktaren samt vid genomföring till vind och lämnats utan åtgärd.

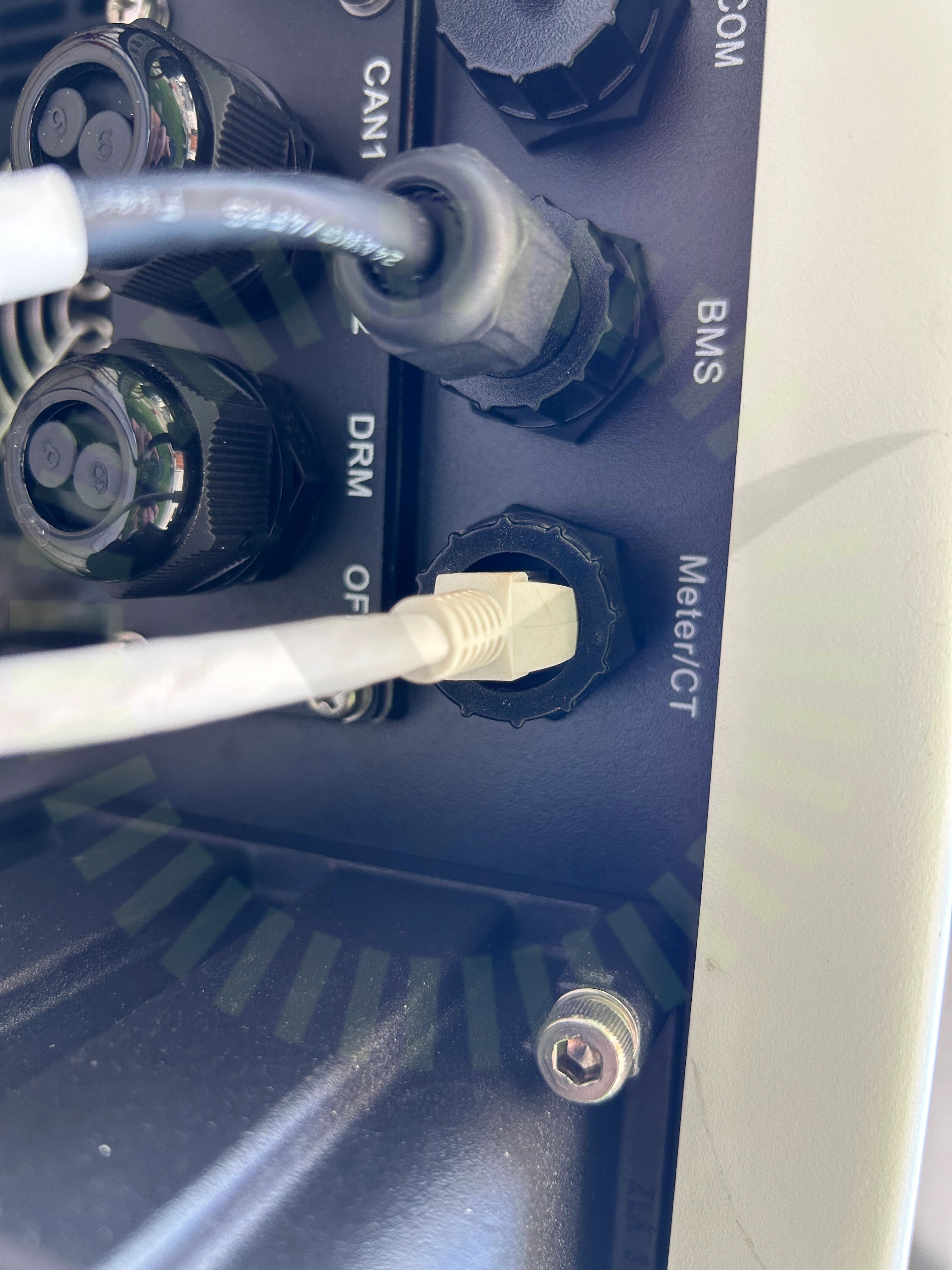

11.4 Väderbeständigt material
Inte godkänd
Använd datakabel ej avsedd för utomhusbruk.

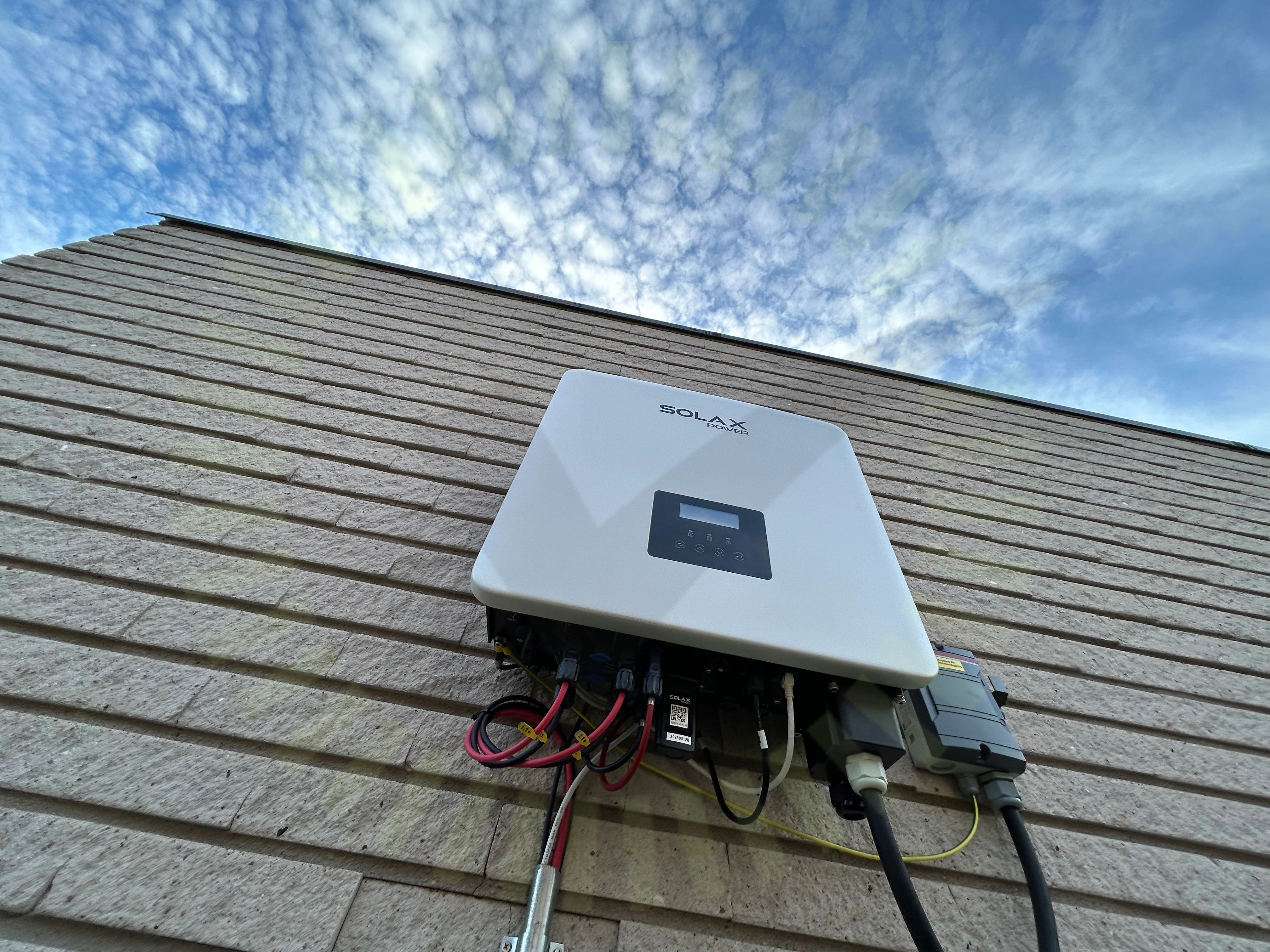

11.5 Väderskydd
Inte godkänd
Växelriktaren är inte väderskyddad.
11.6 Växelriktarens IP klassning
Inte godkänd
Växelriktarens IP klassning har påverkats negativt vid installation. Förskruvning saknas för smartmätarens datakabel.
Godkända kontrollpunkter
32/39
Ej tillgängligt vid besiktning
1/39
