Besiktningsrapport

9.4

Installation genom

Alfa Solvind i Skåne

Datum

29 januari 2025

Ort

24755 Dalby, Skåne län

Skada vid brytare

Underliggande takpanna

Takgenomföring

Främmande material

95% godkända

5% ej godkända

Om installationen

Paneler

Luxor: EcoLine M108+ GG

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-7/14/21-S1

Tillbehör

Säkerhetsbrytare AC

Installerad av Alfa Solvind i Skåne som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Säkerhetsbrytare AC (7)Varselmärkning (4)Villa, Luxor: EcoLine M108+ GG (15)Villa, Weland Stål: Läktfästen (21)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Säkerhetsbrytare AC

Anmärkningar

1/7

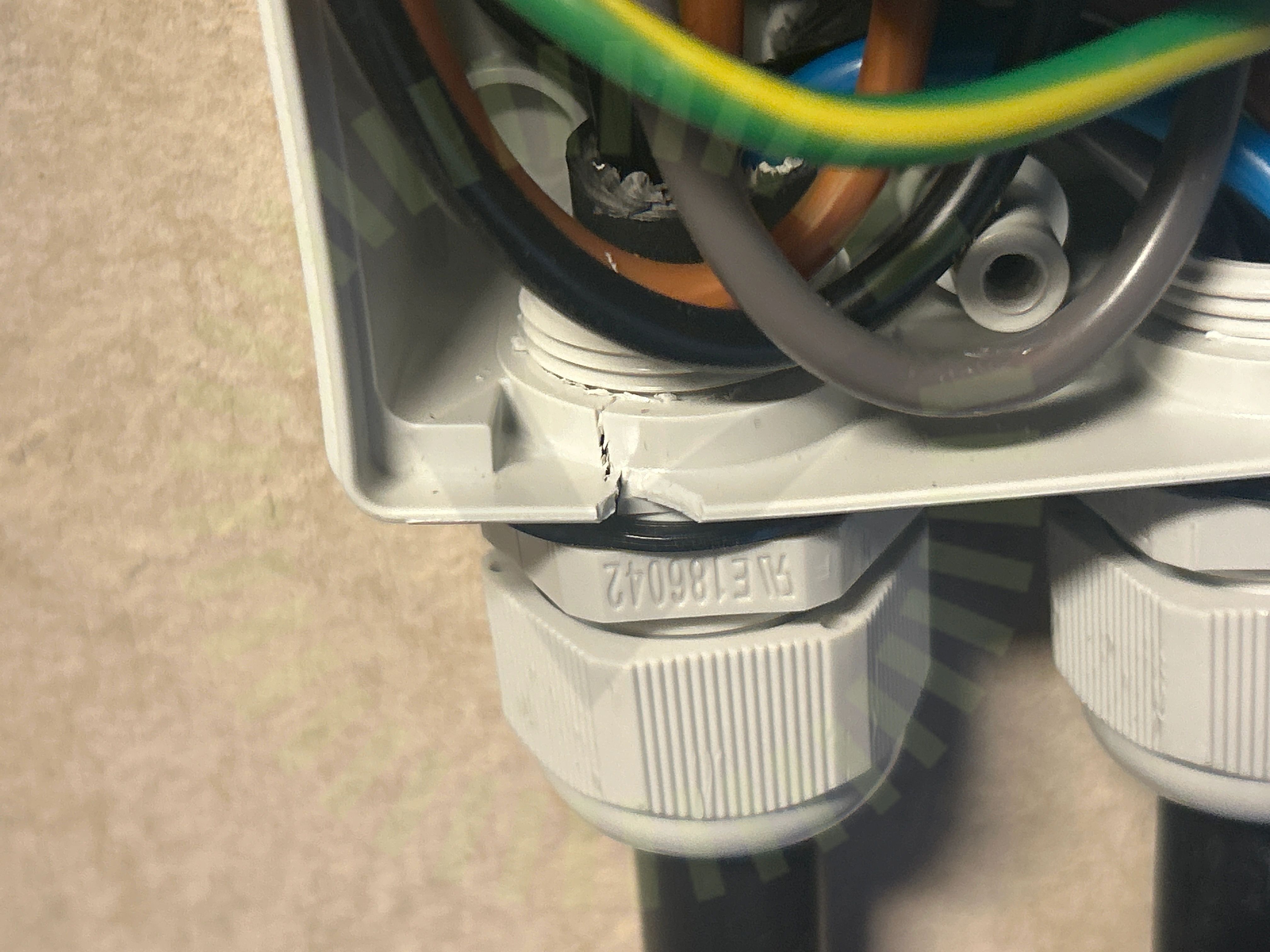

3.1 Skada vid brytare

Inte godkänd

AC brytarens hölje är sprucket.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Villa, Luxor: EcoLine M108+ GG

Godkända kontrollpunkter

14/15

Böjradie kablage

Dragavlastade

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Villa, Weland Stål: Läktfästen

Anmärkningar

4/21

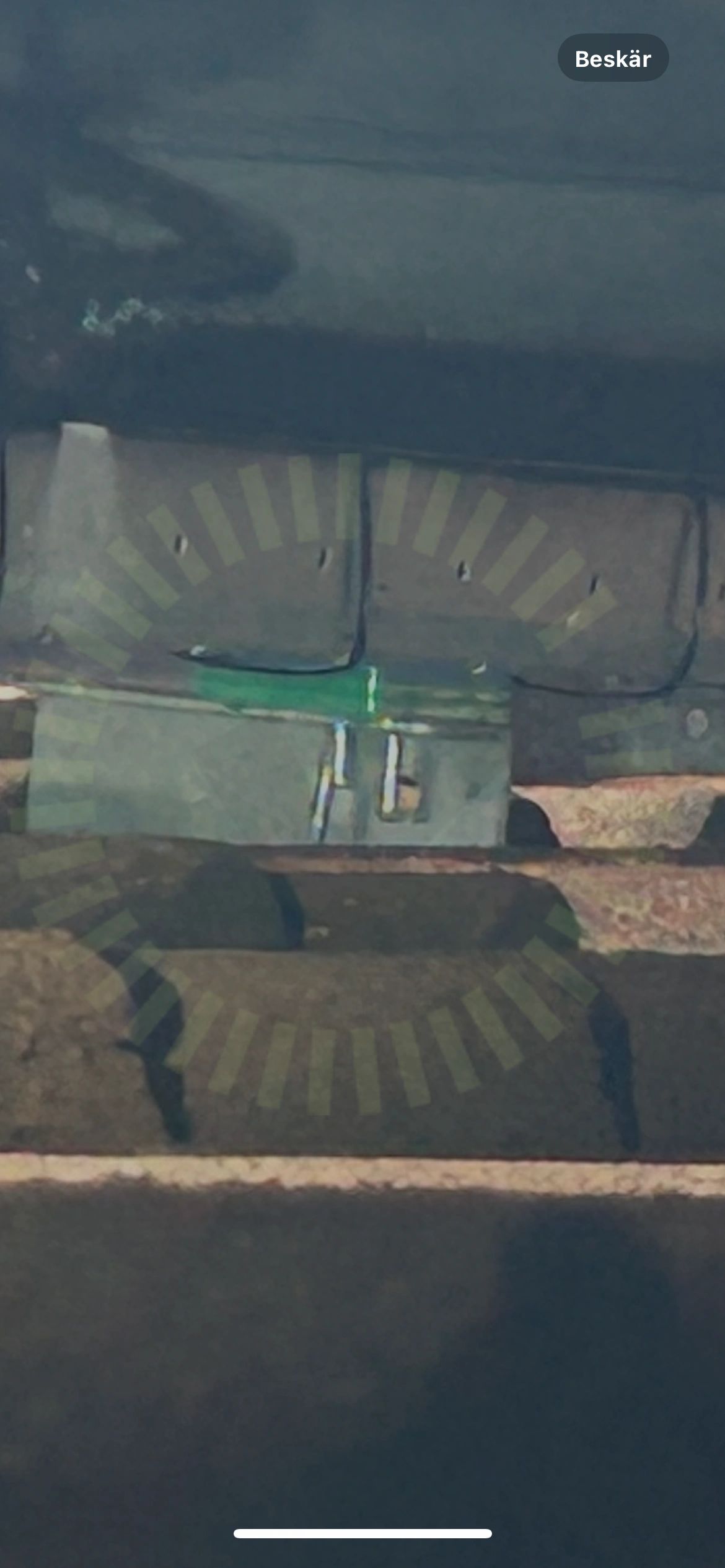

6.1 Främmande material

Inte godkänd

Använda skruv samt shims för höjdjustering är inte från tillverkaren av montagesystemet.

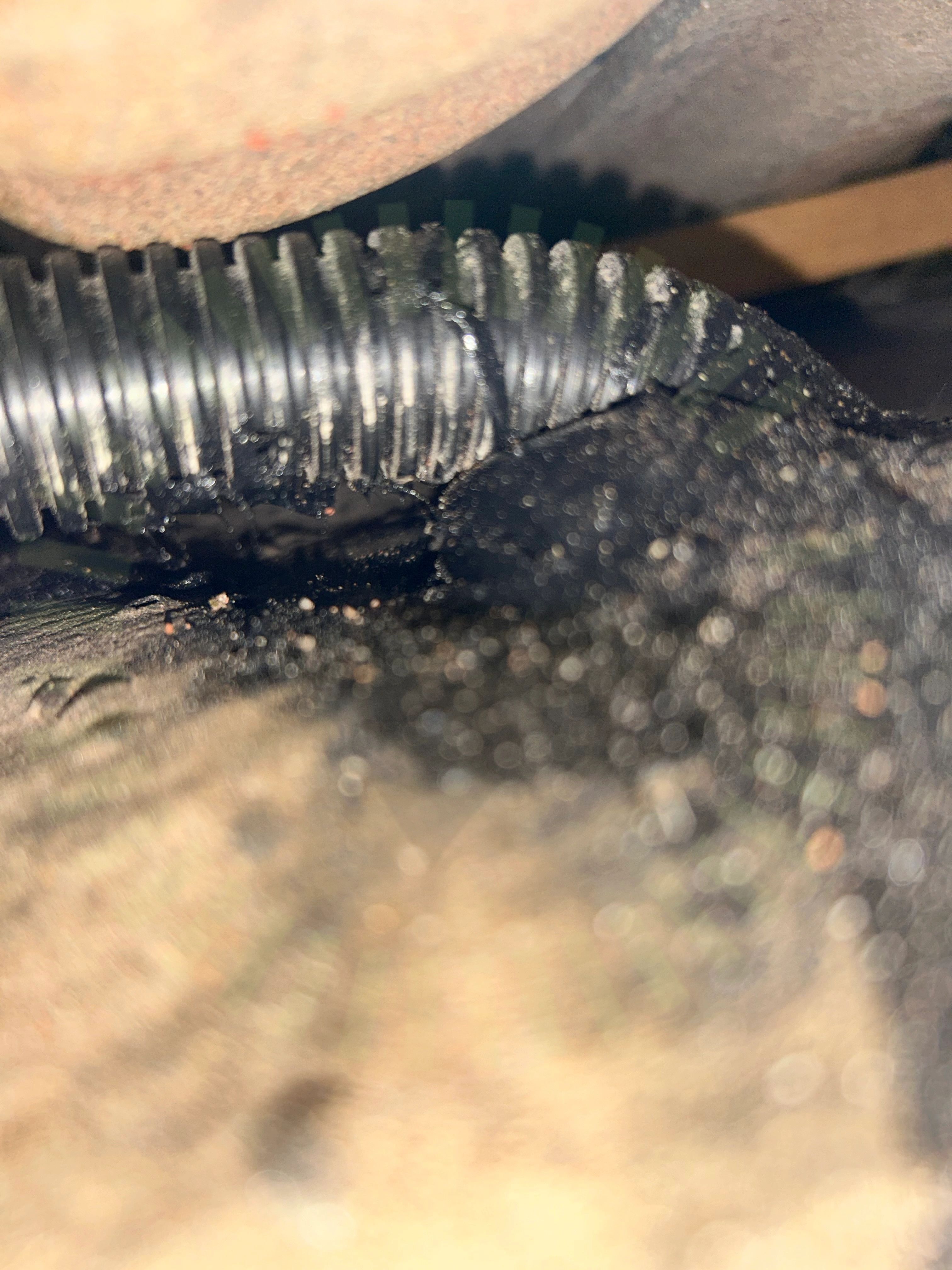

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.3 Underbyggnad

Inte godkänd

Läkt uppmätta till 23x36mm. Läktstorleken finns inte med i welands prestandablad för den valda kroken. Underlag som styrker att läkten tål beräknade laster saknas.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

6.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/21

DC kabel förläggning

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

2/21

Läktinfästning

Tvådelad Takkrok

Växelriktare

Godkända kontrollpunkter

36/36

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning
