Besiktningsrapport

9.5

Installation genom

SO Solkraft AB

Datum

15 januari 2025

Ort

Täby, Stockholms län

Femledarsystem

Kabeluppfästning

Klämmornas placering

IP-Klassning

94% godkända

6% ej godkända

Om installationen

Paneler

PhonoSolar: PS-(xxx)M8GFH-20/UNH

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SH5-10RT-20

Tillbehör

CHINT: Sungrow DTSU666-20

Tillbehör

Undercentral

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Smartmätare (6)Tak 1, PhonoSolar: PS-(xxx)M8GFH-20/UNH (14)Tak 1, Weland Stål: Råspont (21)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, PhonoSolar: PS-(xxx)M8GFH-20/UNH

Anmärkningar

1/14

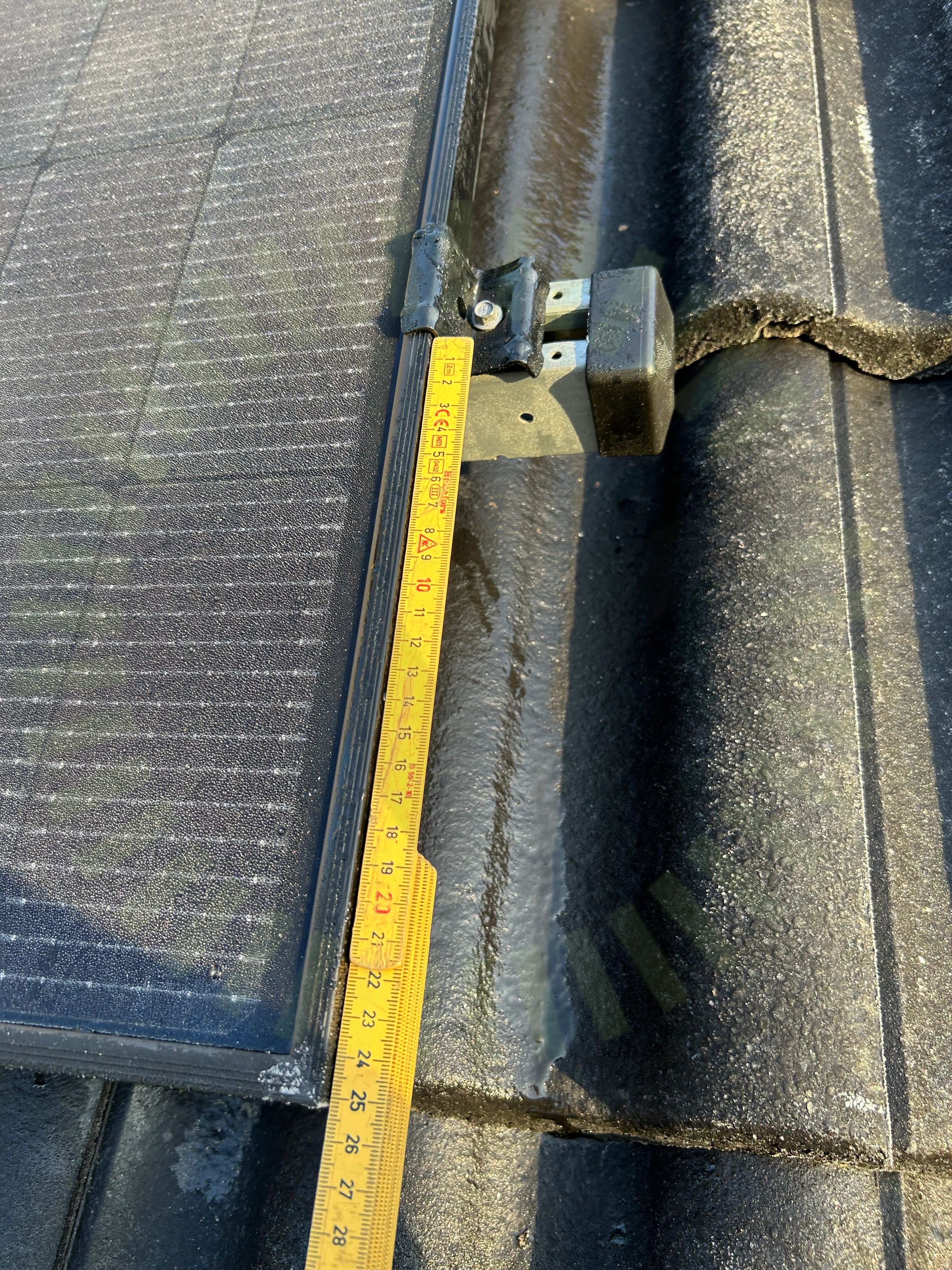

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas, detta gäller kortsidan på panelen.

PhonoSolar: INSTALLTION MANUAL Photovoltaic Module Version: EN-IM-20241025, Sida 14 och 17

Godkända kontrollpunkter

12/14

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/14

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

1/21

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

19/21

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Undercentral

Anmärkningar

2/6

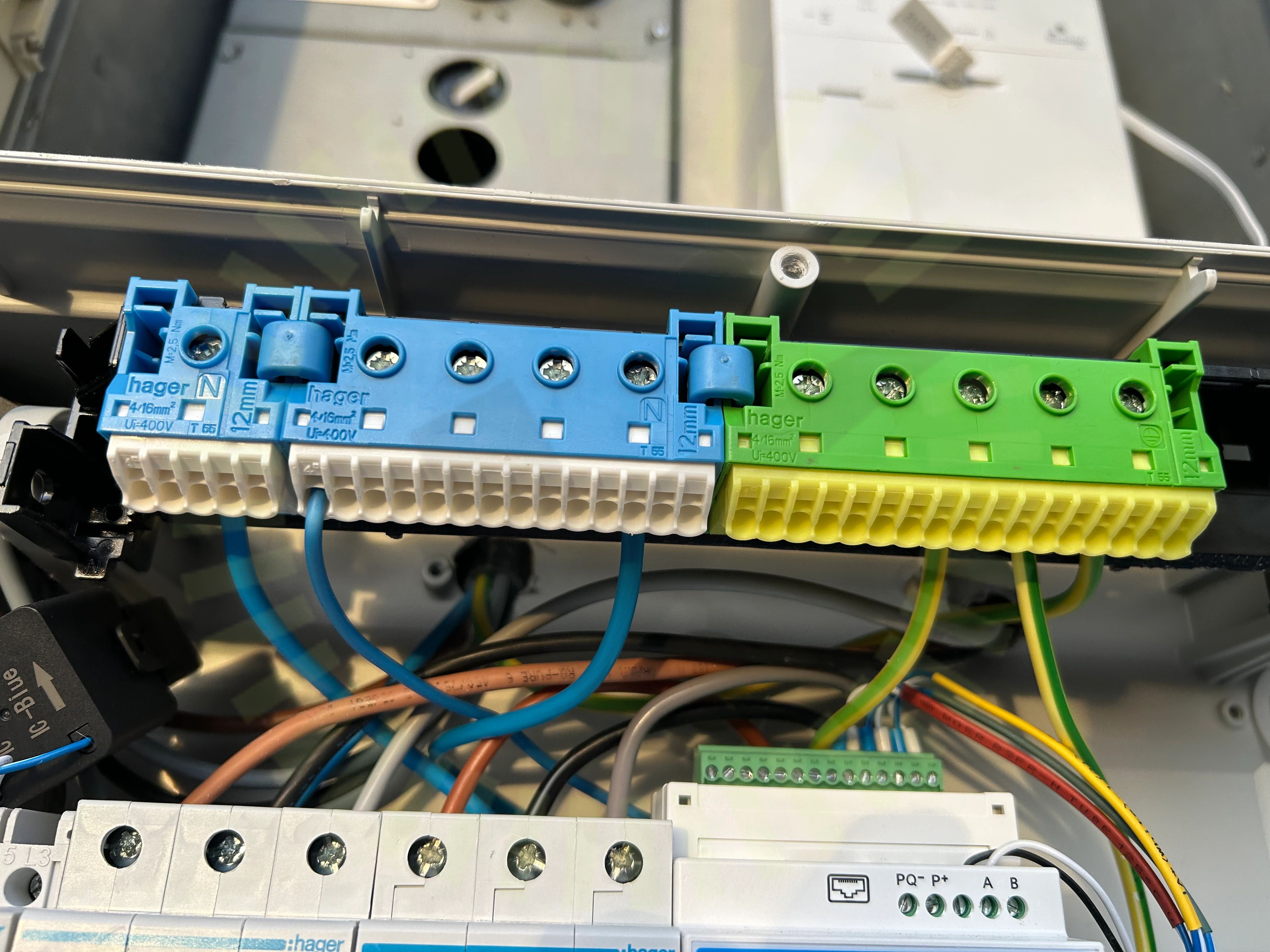

5.1 Femledarsystem

Inte godkänd

N- och PE-plint är byglade trots att matning är utförd med femledare.

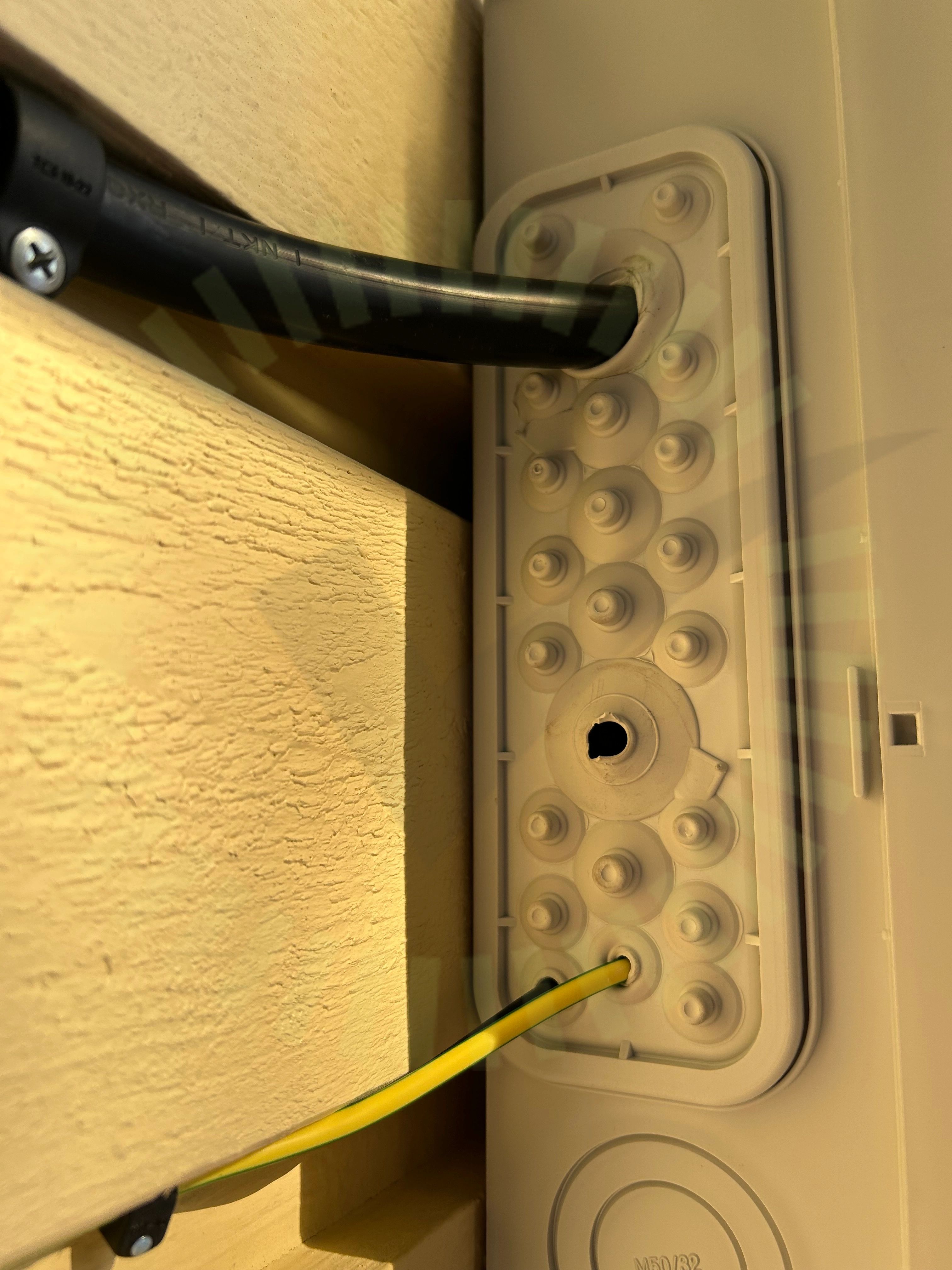

5.2 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation.

Godkända kontrollpunkter

4/6

Infästning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

32/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max Spänning

DC Min Spänning

Strängdesign
