Besiktningsrapport

9.1

Installation av

Sesol

Datum

6 september 2023

Ort

Blentarp, Skåne län

Kopplingslåda

Klämmor rätt förläggning

Skenors avstånd till varandra

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HPB 390-410M (17)Tak 1, Weland Stål: Råspont (28)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

2.1 Kopplingslåda

Inte godkänd

Hängande och sträckta kablar från kopplingslåda förekommer under samtliga panelfält, detta utsätter kopplingslåda för stress.

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/24

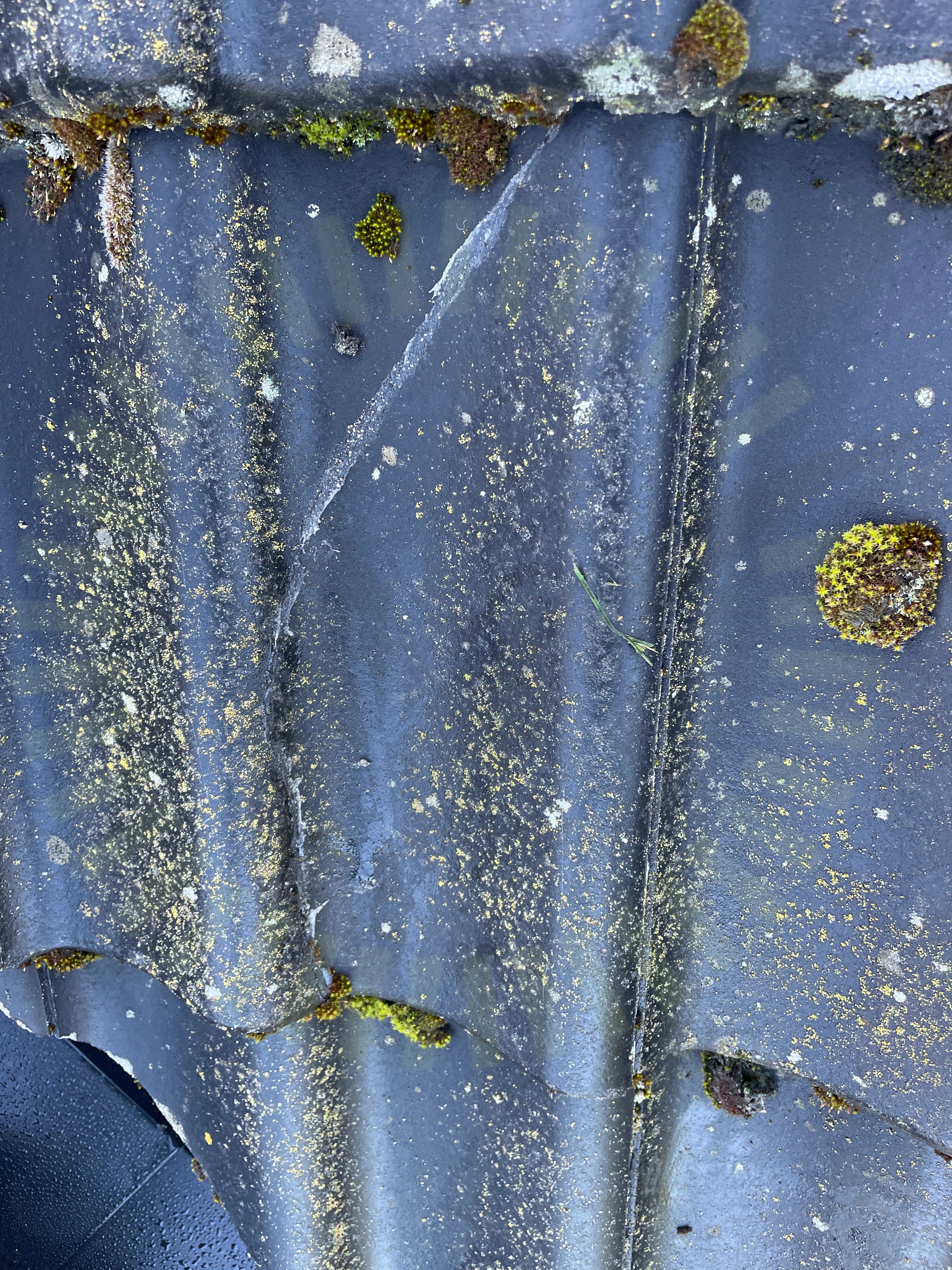

3.1 Skador

Inte godkänd

Skador noterade på flera takpannor runt installationen, leverantör har försökt laga pannorna med silikon.

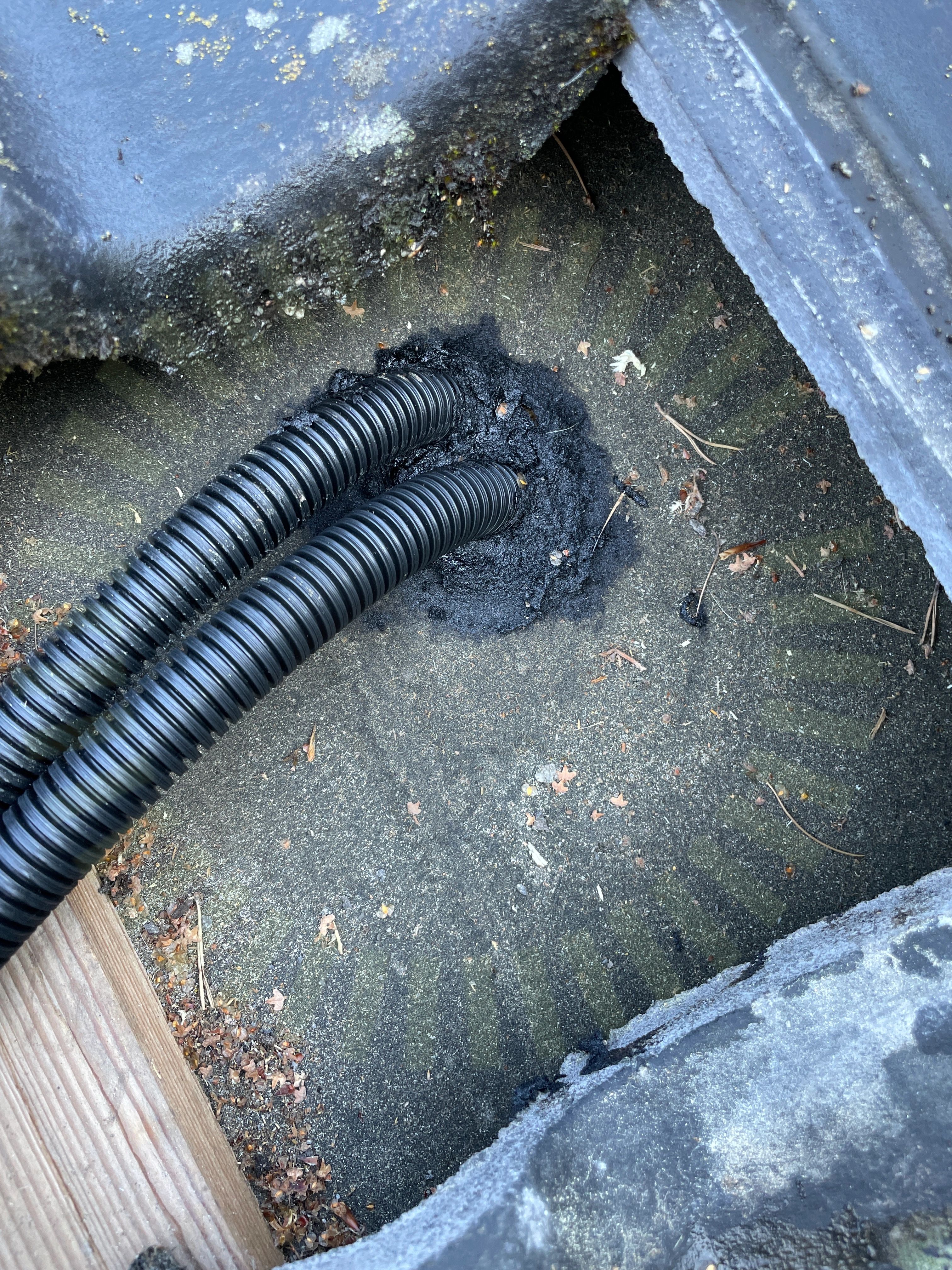

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

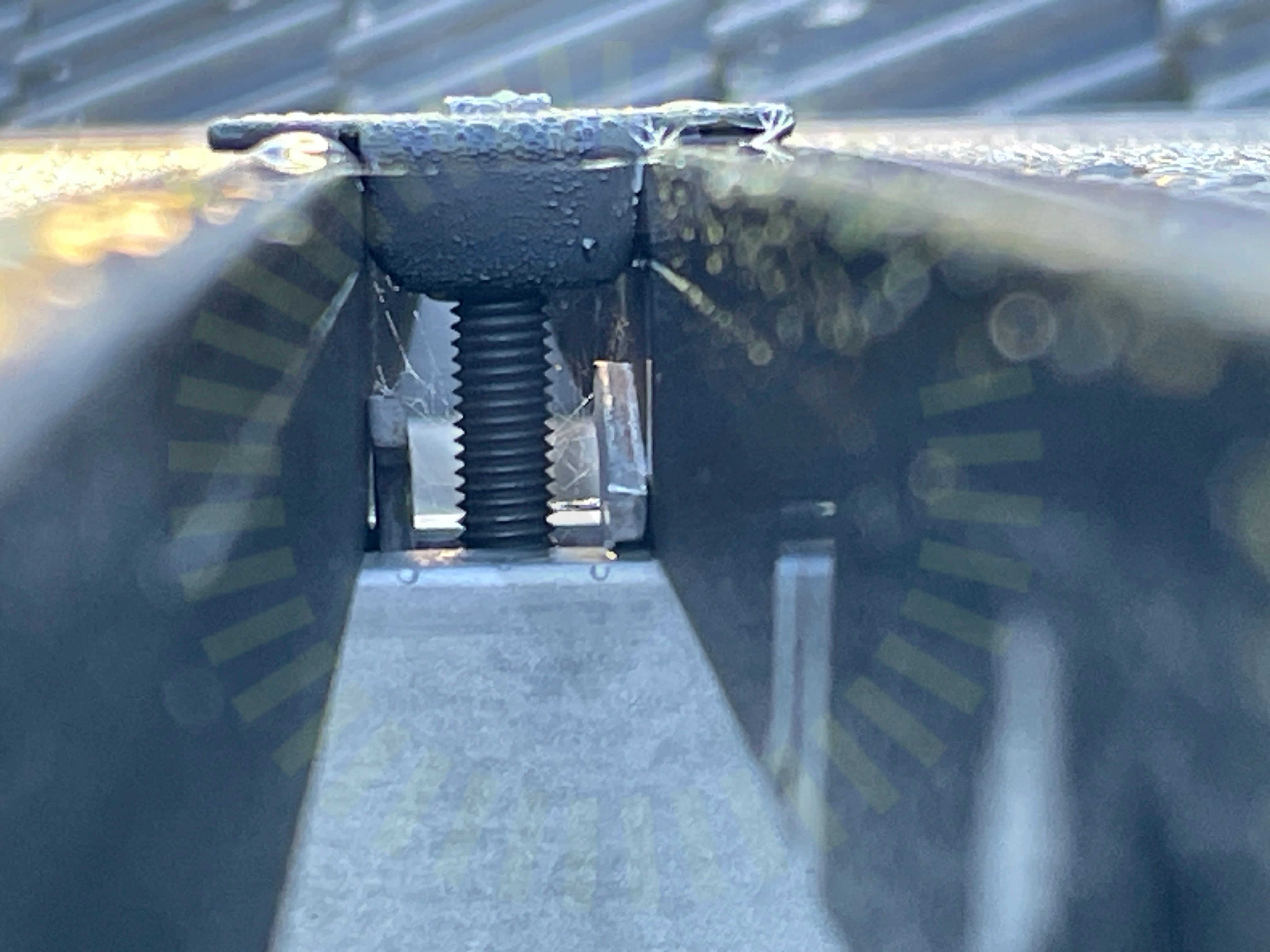

3.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan, generellt över samtliga panelfält. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

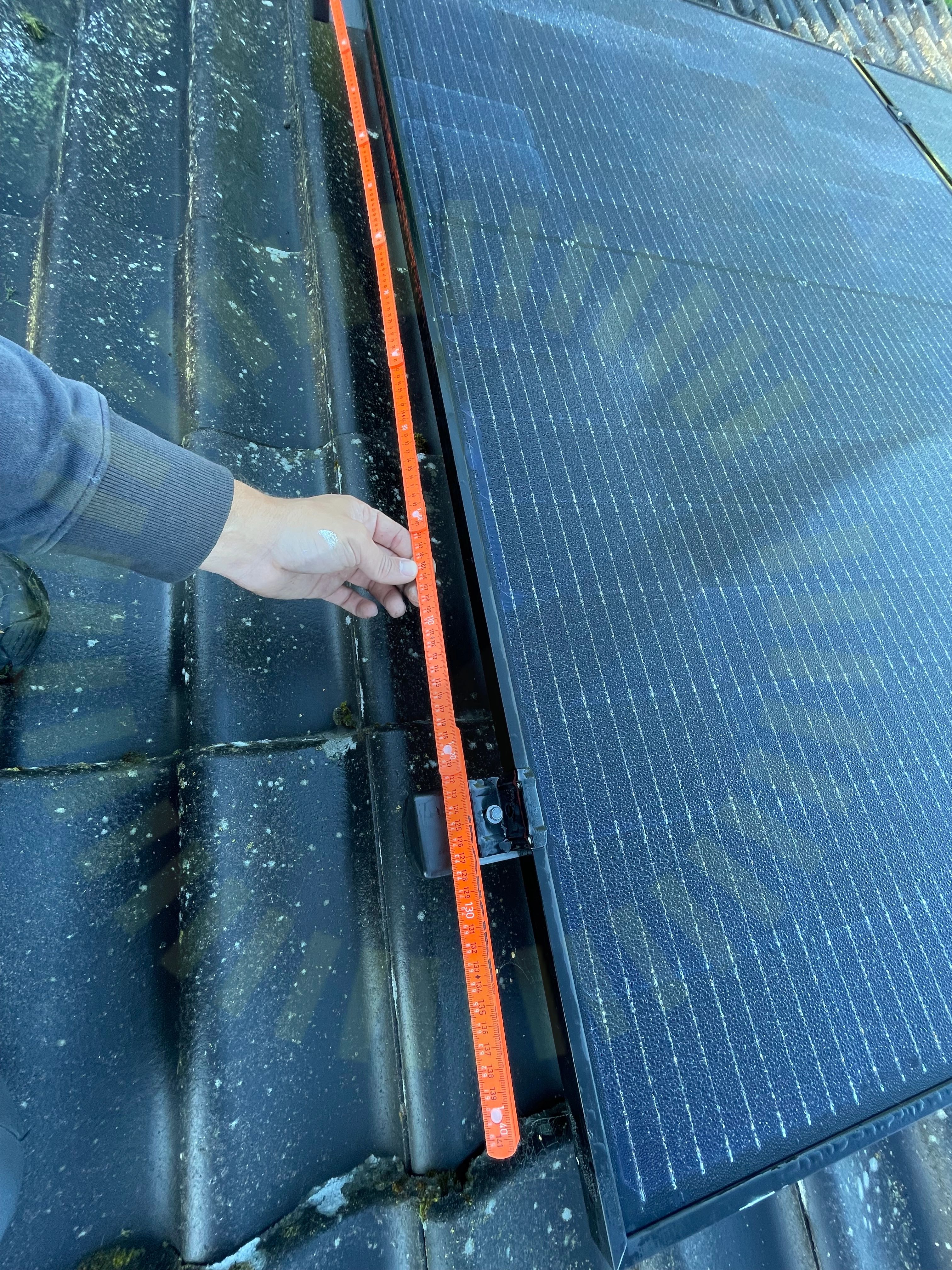

3.4 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Uppmätt mått 1250mm.

Snö- och vindlastberäkning

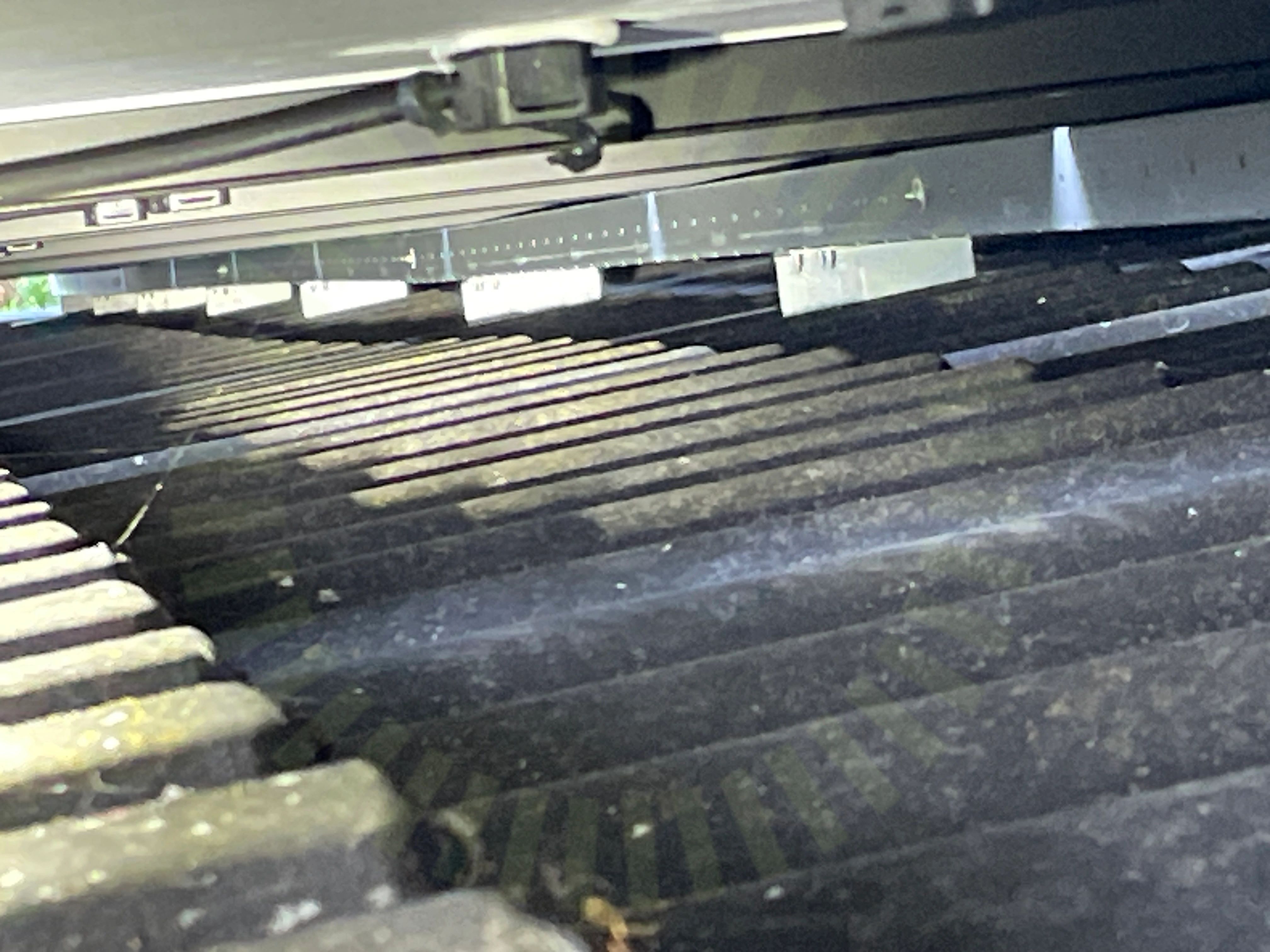

3.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad generellt under samtliga panelfält. Saknas skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

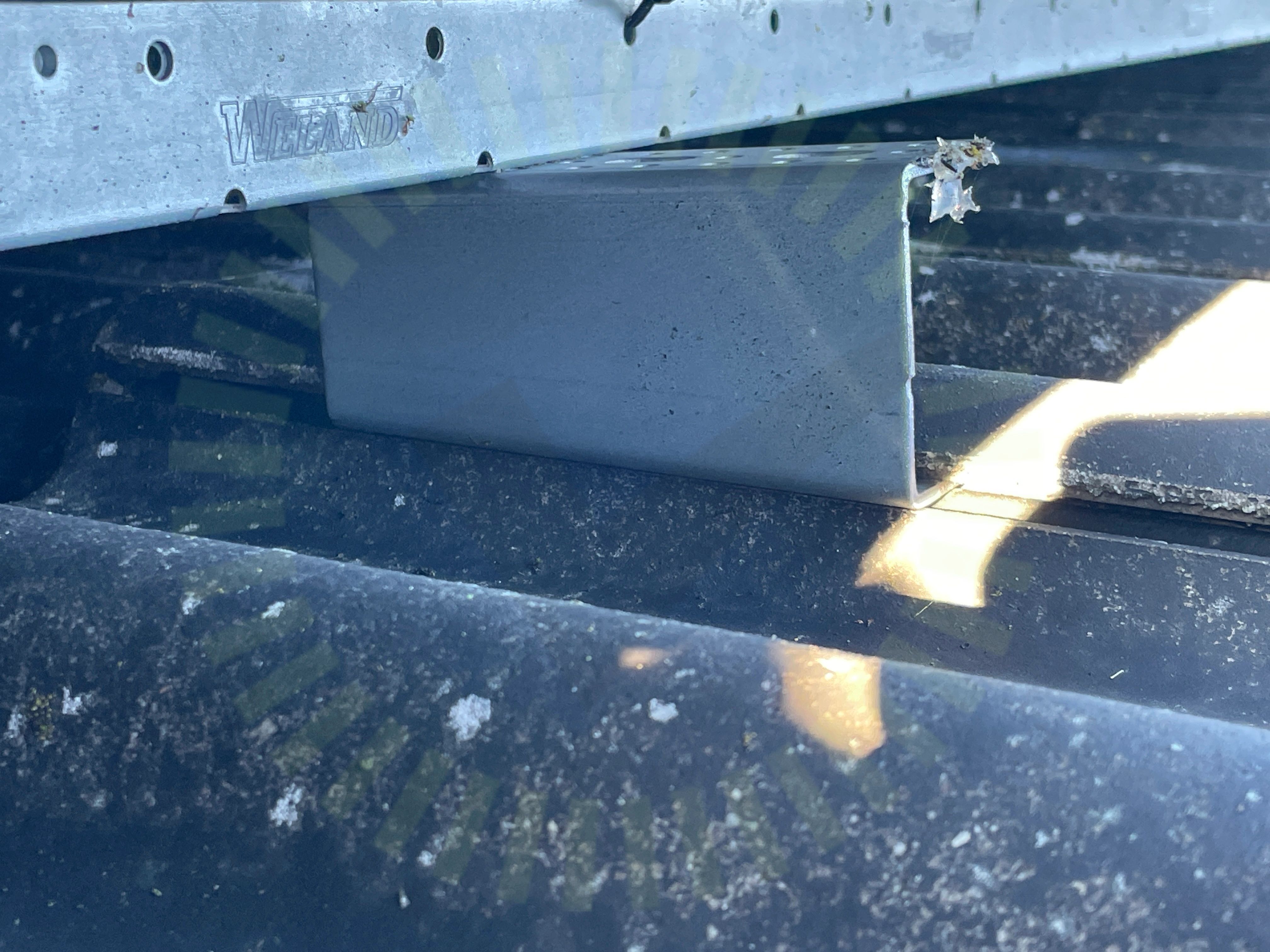

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna, generellt under samtliga panelfält.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
