Besiktningsrapport

Besiktningens betyg

5.9

/10
Installation av
Nordpolen Energi
Datum
4 maj 2022
Ort
Nybro, Kalmar län

Infästning: Skruvar

Infästning: Skruvar

Avstånd till kant

Avstånd till kant

Fästen: Slutfäste

Fästen: Slutfäste

+ 6

+ 6
68% godkända
32% ej godkända

Om installationen

Paneler

MEPV 144 HALF-CUT

Montagesystem

Weland Stål: Läktfästen

Växelriktare

SunGrow: SG(10/12)KTL-M

Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Infästning

Anmärkningar
1/1

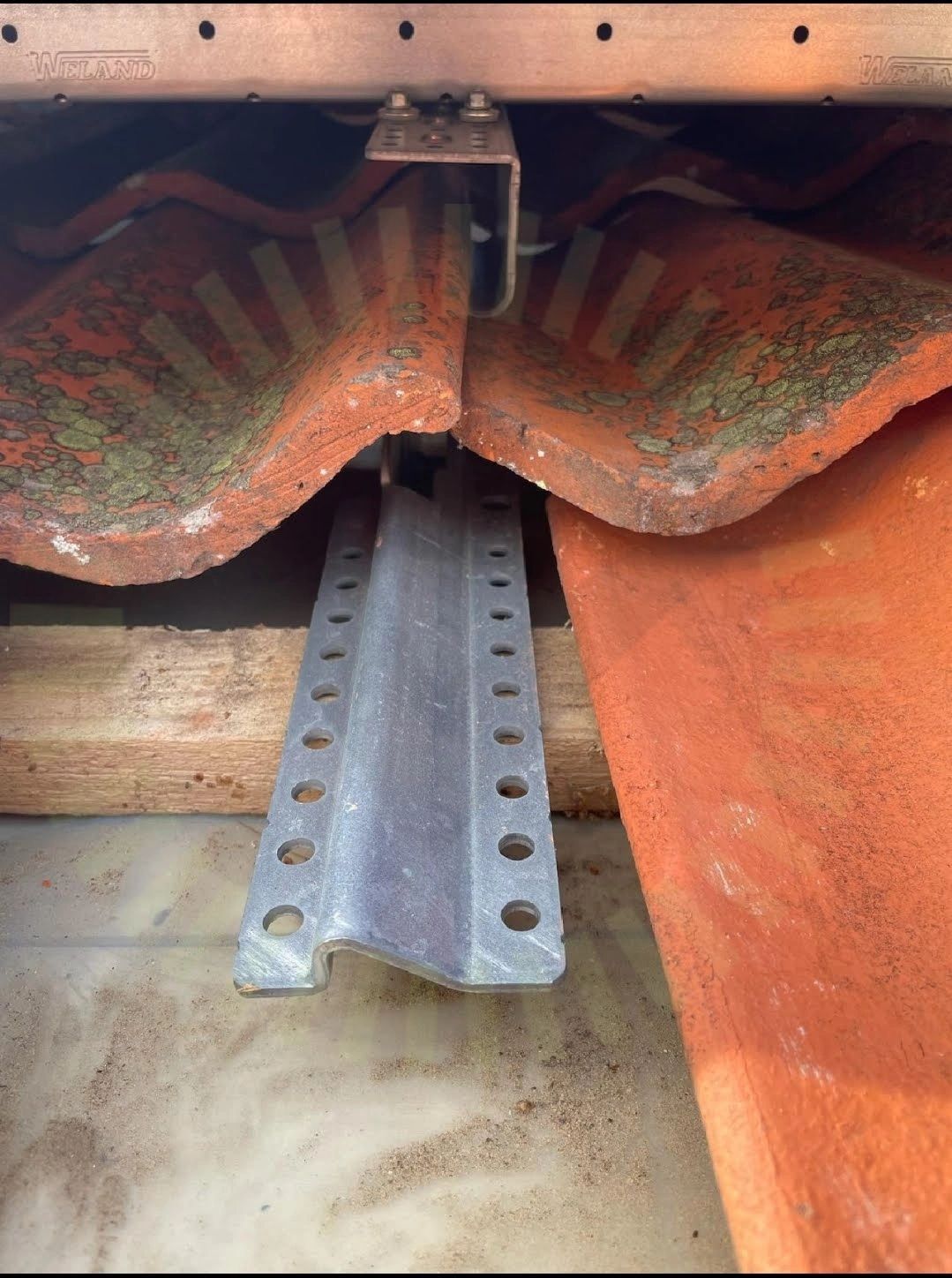

Infästning: Skruvar
1.1 Infästning: Skruvar

Inte godkänd

Infästning är inte utförd korrekt. Skruvar saknas.

Tillverkarens anvisningar

Solpaneler

Anmärkningar
1/1

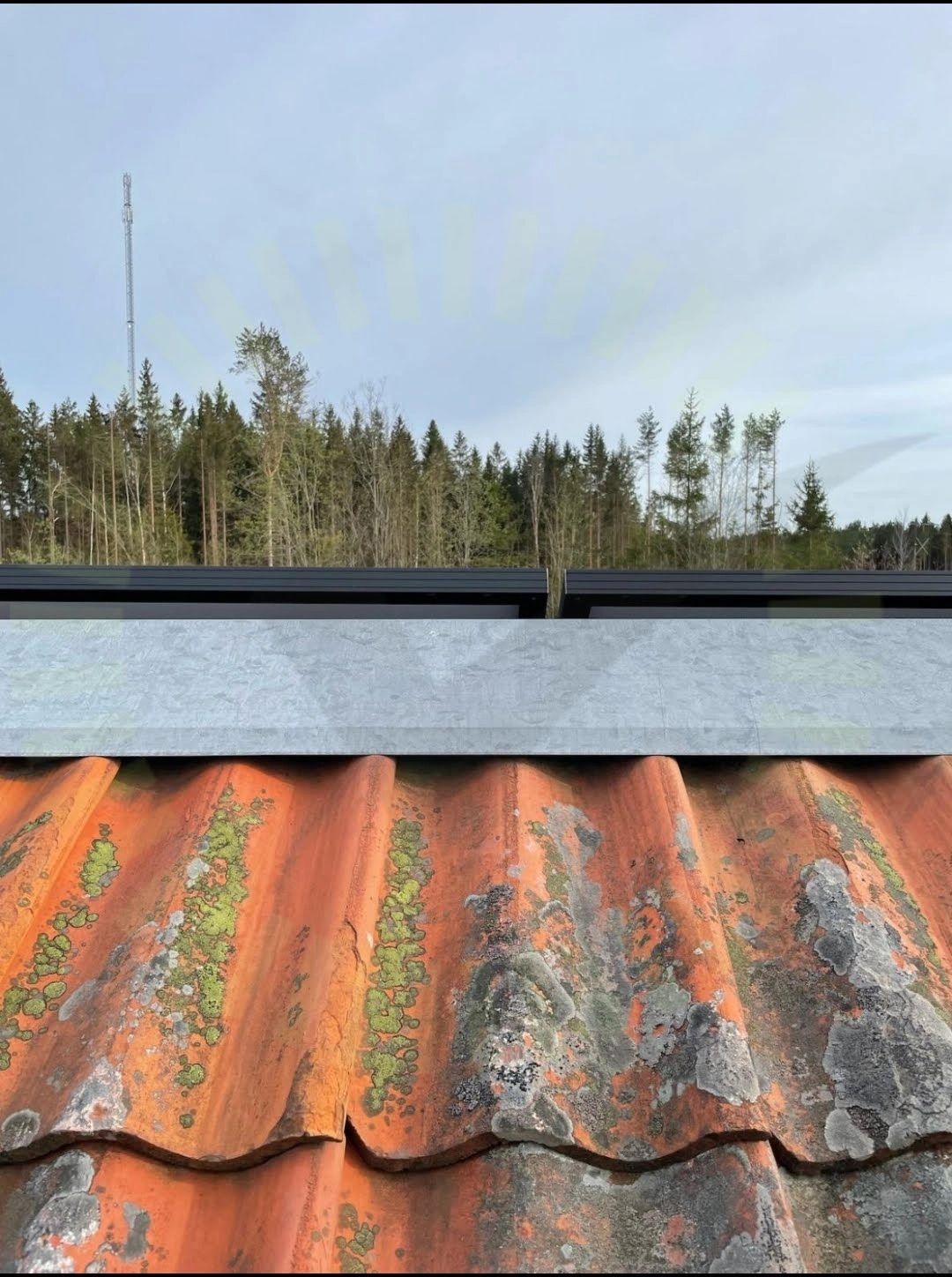

Avstånd till kant
2.1 Avstånd till kant

Inte godkänd

Panelerna sticker upp ovanför nocken.


Varselmärkning

Anmärkningar
3/5
Informering av solceller

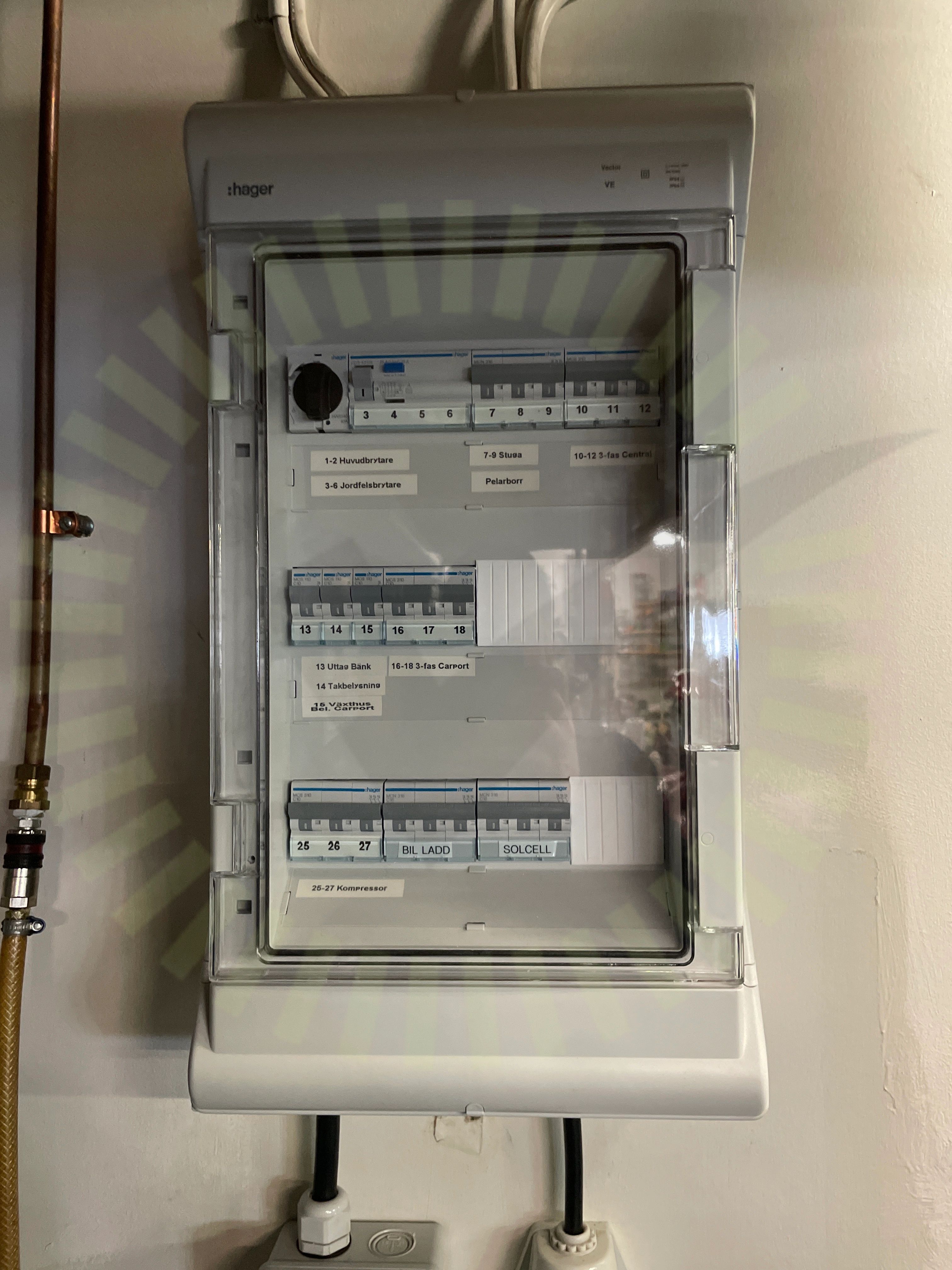

3.1 Informering av solceller

Inte godkänd

Märkningen av undercentral är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
3.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
Varning för likström

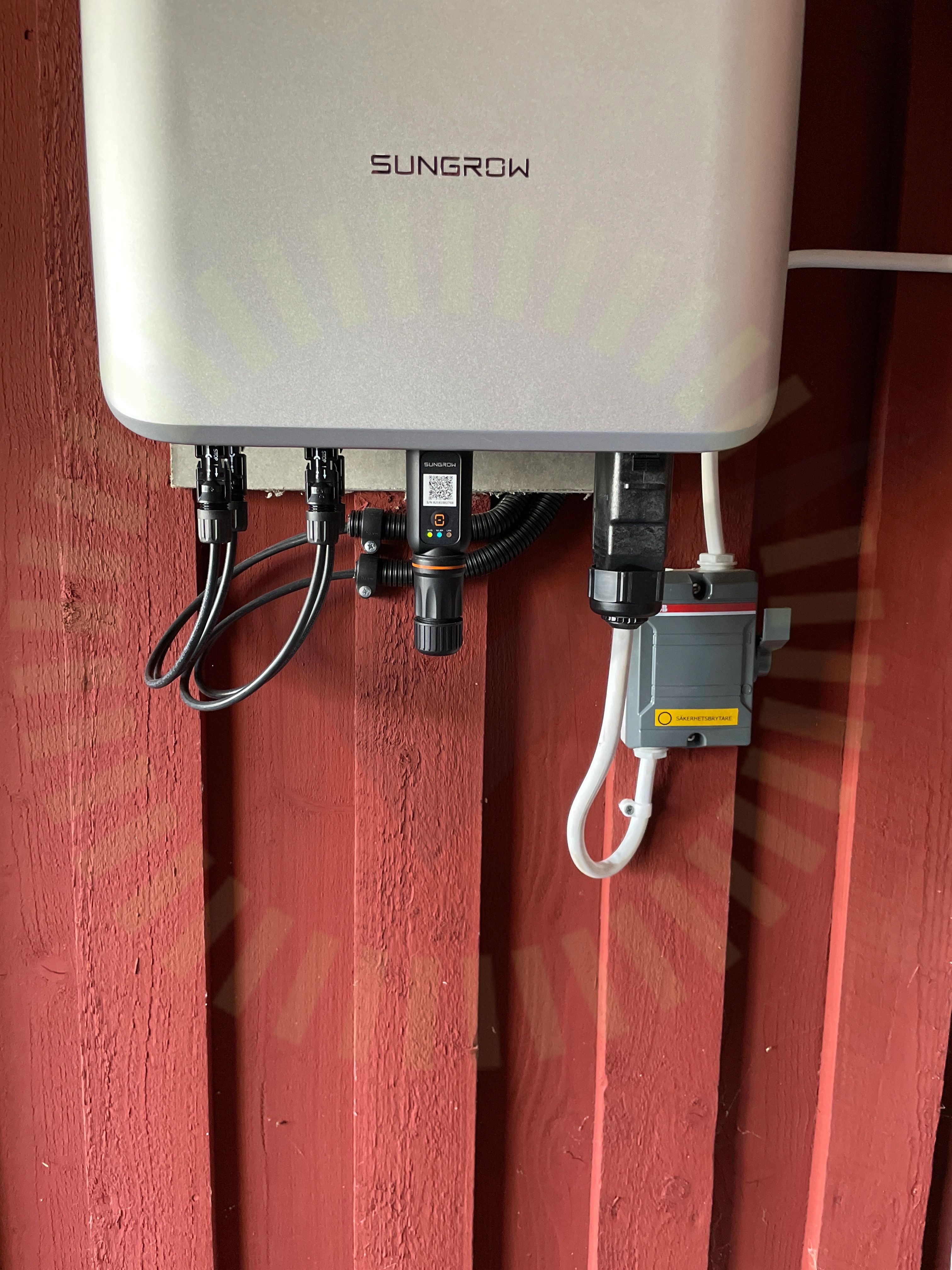

3.3 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
2/5
Märkning
Tillförlitligt fäst

Villa, MEPV 144 HALF-CUT

Anmärkningar
3/12
4.1 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Eurener Installation manual, sida 3
4.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Tillverkarens anvisningar
4.3 Sträng: Förläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15
Godkända kontrollpunkter
9/12
Avstånd till havet
Bakstycke: Föremål
Kontakter: Förbindelse
Kablar: Dragavlastade
Placering: Höjdskillnad
Placering: Skugga
Ram: Dräneringshål
Solpaneler: Skador
Sträng: Paneler

Villa, Weland Stål: Läktfästen

Anmärkningar
7/16
Fästen: Slutfäste

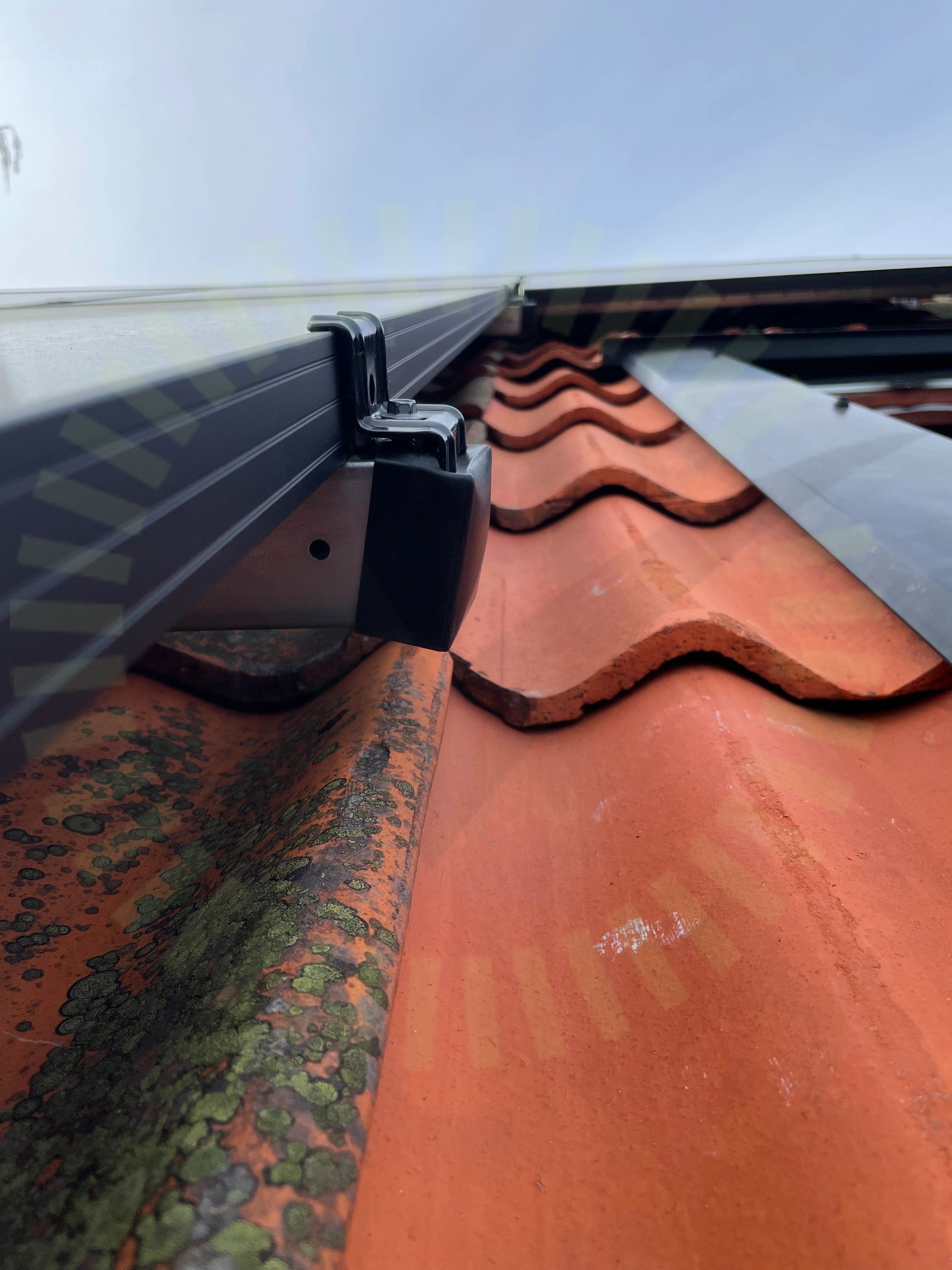

5.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Infästning: Bärläkt

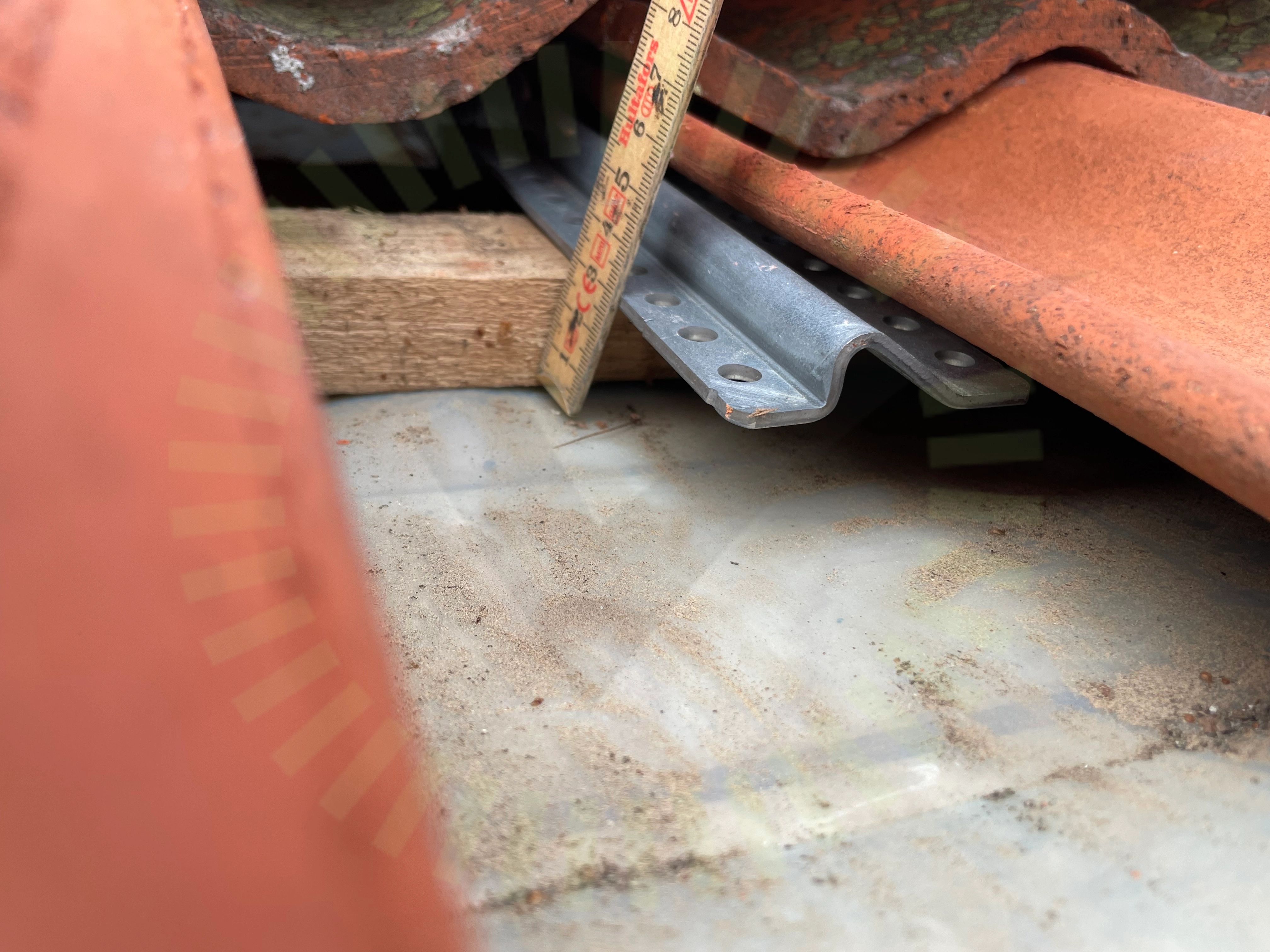

5.2 Infästning: Bärläkt

Inte godkänd

Bärläkten är inte tillräckligt tjocka för det valda montagesystemet.

Tillverkarens anvisningar
Kabeluppfästning

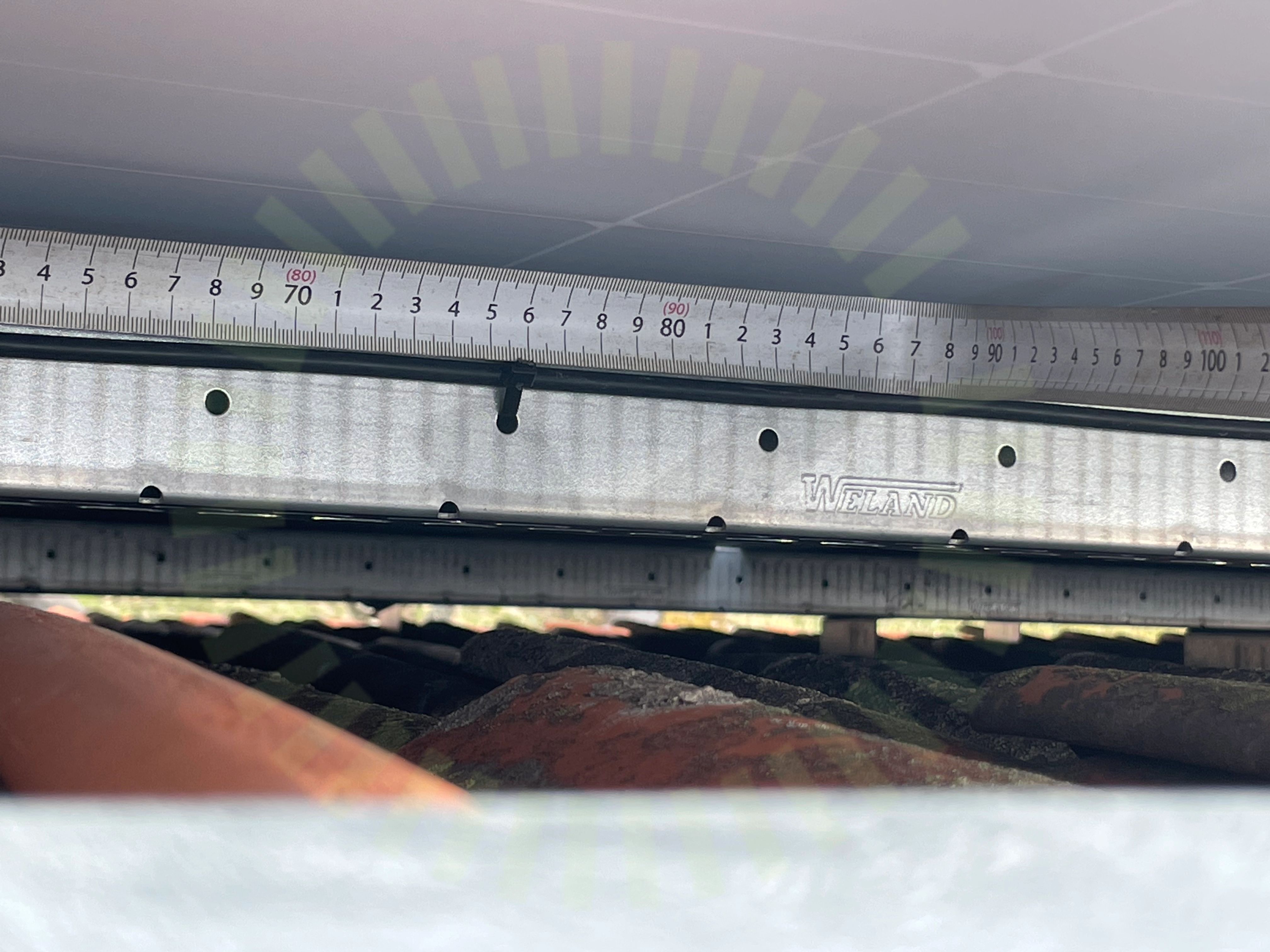

5.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Avståndet mellan infästningarna överskrider rekommendationerna.

SS 436 40 00 (712.521.101 och 522.8.4)
5.4 Skenor: Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Tillverkarens anvisningar
Skenor: Infästning

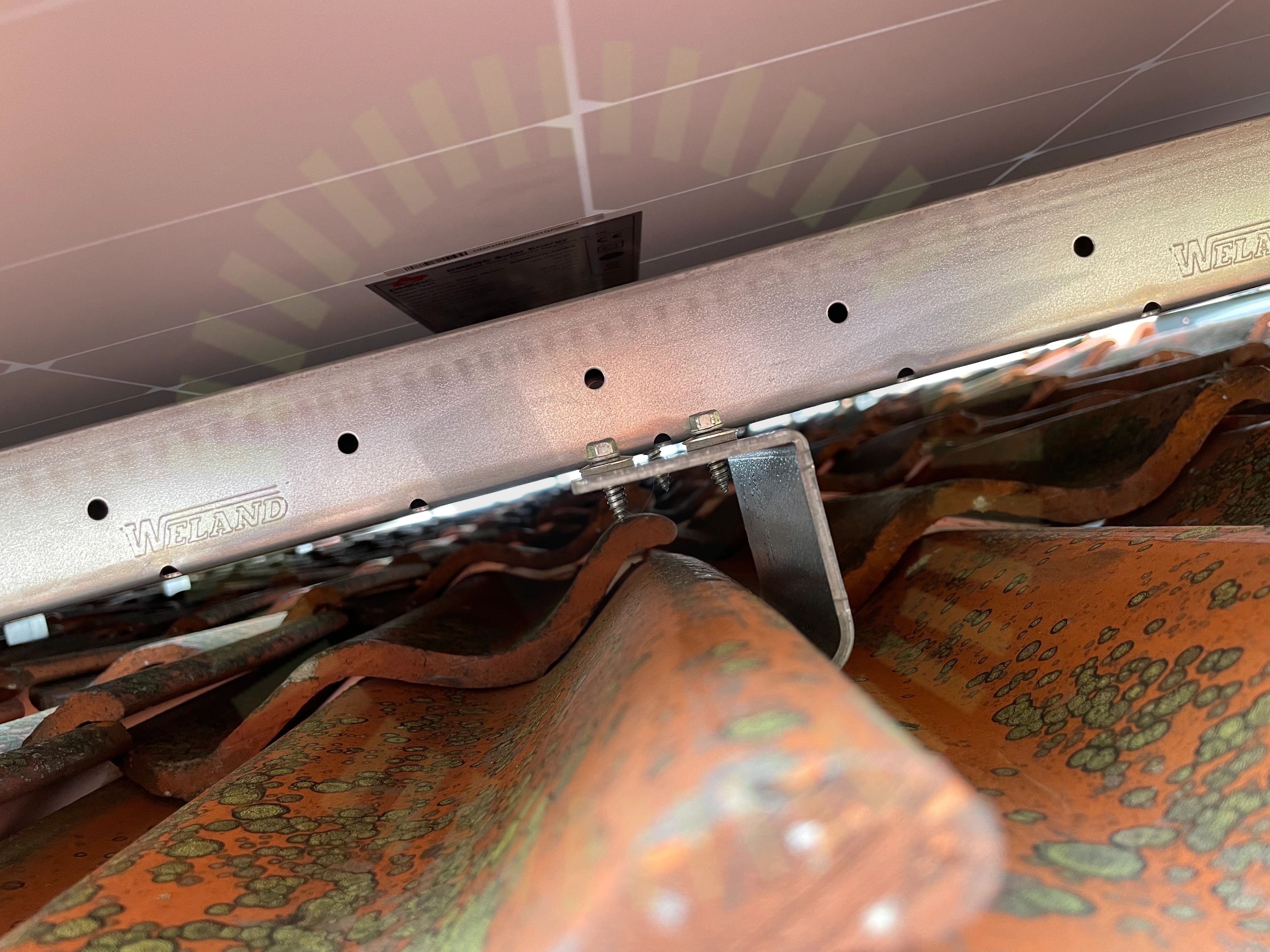

5.5 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Skenorna har distanser mellan skenorna och infästningskrok. Metod ej med i tillverkarens anvisningar för höjdjustering. Underlag från Weland att det är OK behövs.

Tillverkarens anvisningar
Skenor: Skarv

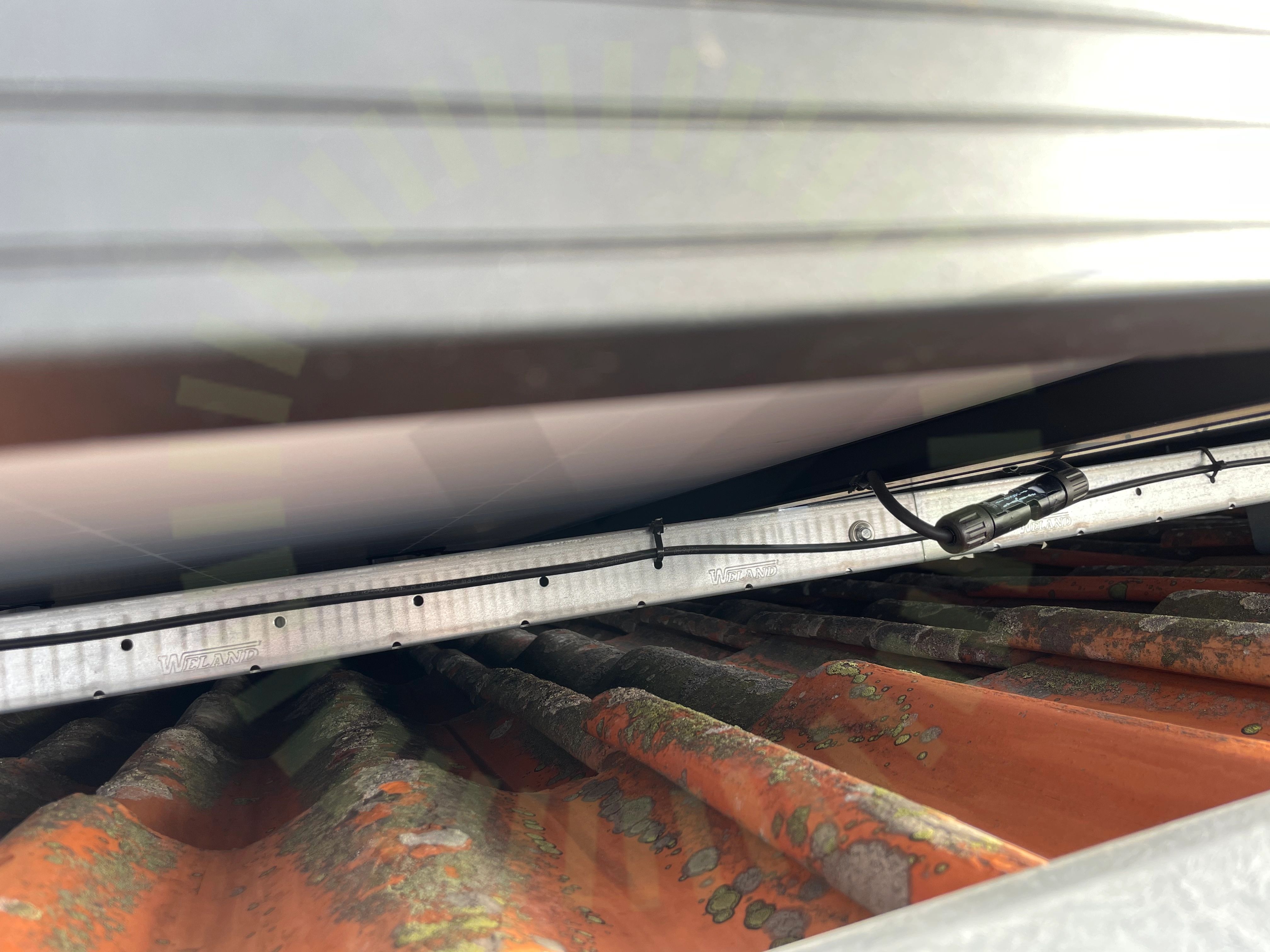

5.6 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar
5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer inte med verkligheten. Varken takmått eller panelantal är korrekt angivet.

Tillverkarens montageanvisningar
Godkända kontrollpunkter
9/16
Främmande material
Infästning: Avstånd panna
Infästning: CC mått
Mittfäste
Shims
Skador
Skarp kant
Skydd
Väderbeständigt material

Växelriktare

Anmärkningar
3/22
6.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Växelriktare: El: PE

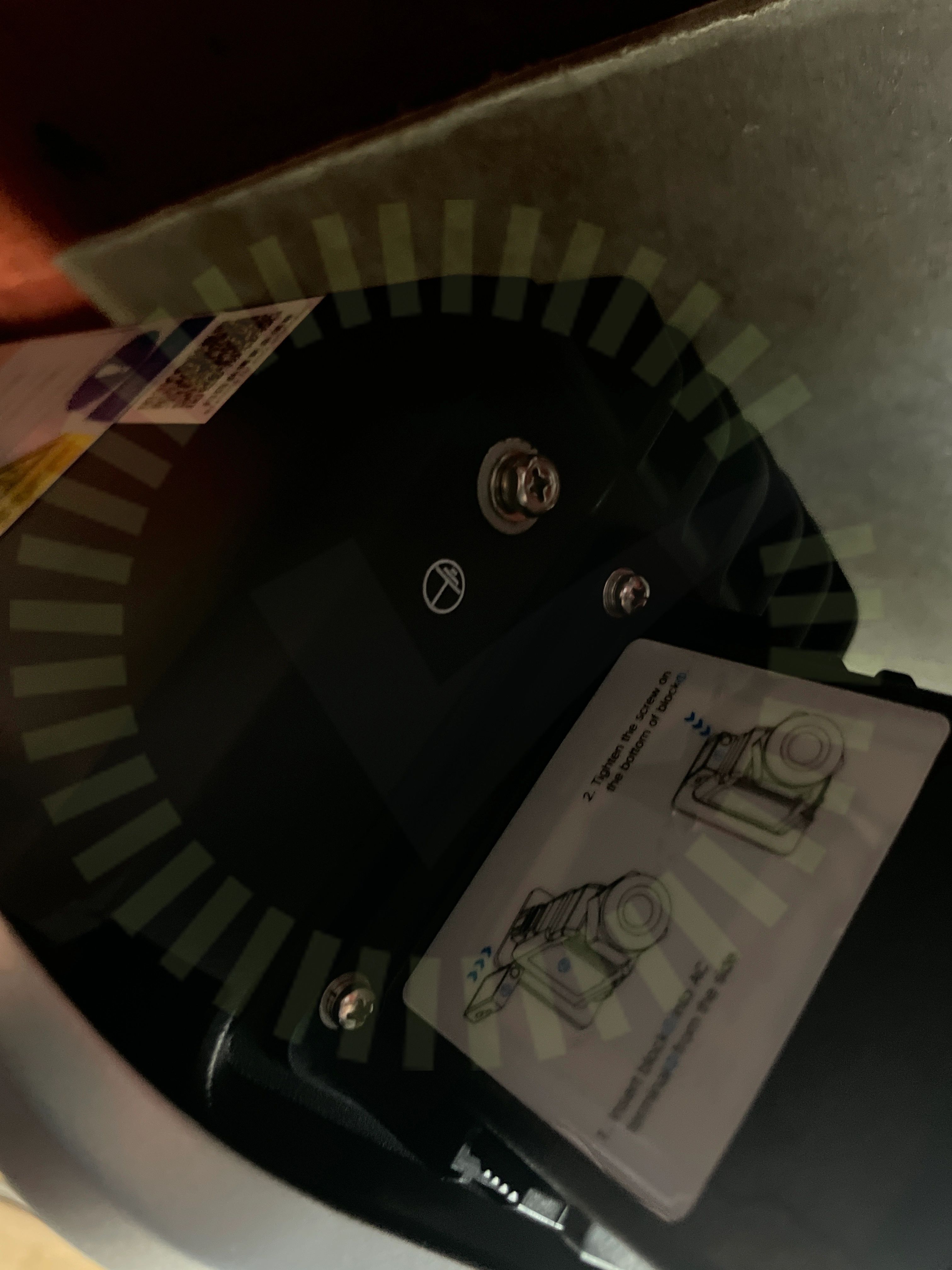

6.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar
6.3 Växelriktare: Placering: Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar
Godkända kontrollpunkter
19/22
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
AC: Säkring
Anslutning
DC Genomföringar
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Växelriktare: El: Förskruvning
Växelriktare: El: Kabel
Växelriktare: El: Kontakter
Växelriktare: Placering: Brännbart underlag
Växelriktare: Placering: Utrymme
Växelriktare: Skador
