Besiktningsrapport

9.3

Installation genom

PPAM Solkraft

Datum

20 juli 2022

Ort

Motala, Västra Götalands län

Kabeluppfästning

96% godkända4% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano

OptimerareFerroAmp: SSO 8kW

MontagesystemChiko: Tile Roof System

VäxelriktareFerroAmp: EnergyHub XL 21kVA Vägghängd

TillbehörElmaterial: Kapsling

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Chiko: Tile Roof System

Anmärkningar

2/16

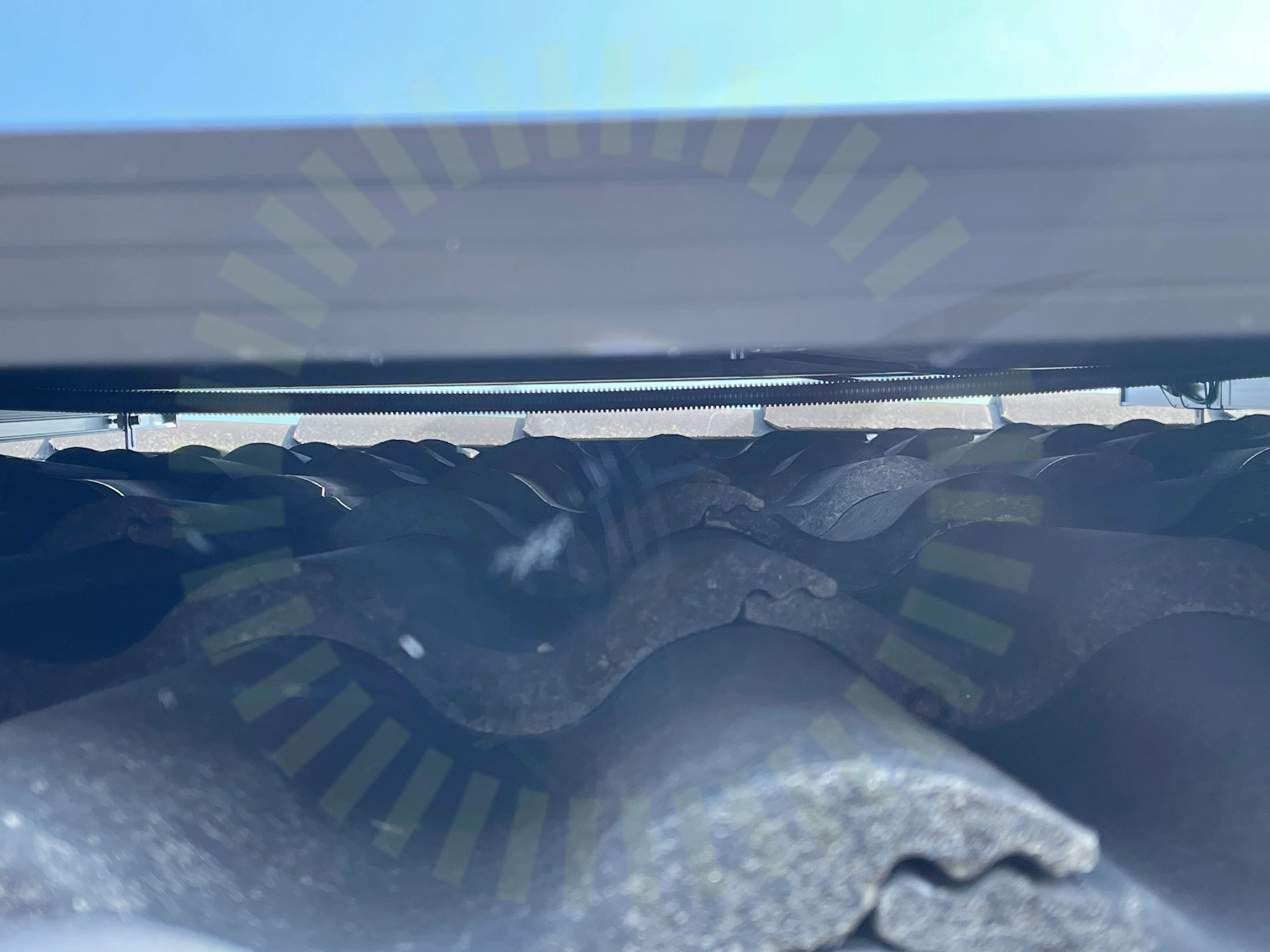

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/16

Avstånd pannaFrämmande materialInfästning CC måttInfästning TakstolMittfästeShimsSkadorSkarp kantSkenornas överhängSkyddSlutfästeVäderbeständigt material

Ej tillgängligt vid besiktning

2/16

Infästning RåspontSkenskarv

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

FerroAmp: EnergyHub XL 21kVA Vägghängd

Anmärkningar

1/25

3.1 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

Godkända kontrollpunkter

24/25

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningArbetsbrytareDC Genomföringar DC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVarning för backspänningVarning för likströmVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: VentilationVäxelriktare: Placering: Värmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterOptimerare: VentileringPlaceringSkadaVärmeutveckling

PPAM: Onyxium Nano

Godkända kontrollpunkter

12/12

DragavlastadeFörbindelse av kontakterHöjdskillnadSkadorSkuggaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: MellanrumSträngförläggning
