Besiktningsrapport

9.0

Installation av

Västkustsol

Datum

25 november 2024

Ort

Svenshögen, Västra Götalands län

Skenornas infästning

Skenskarvar

Klämmornas överlappning

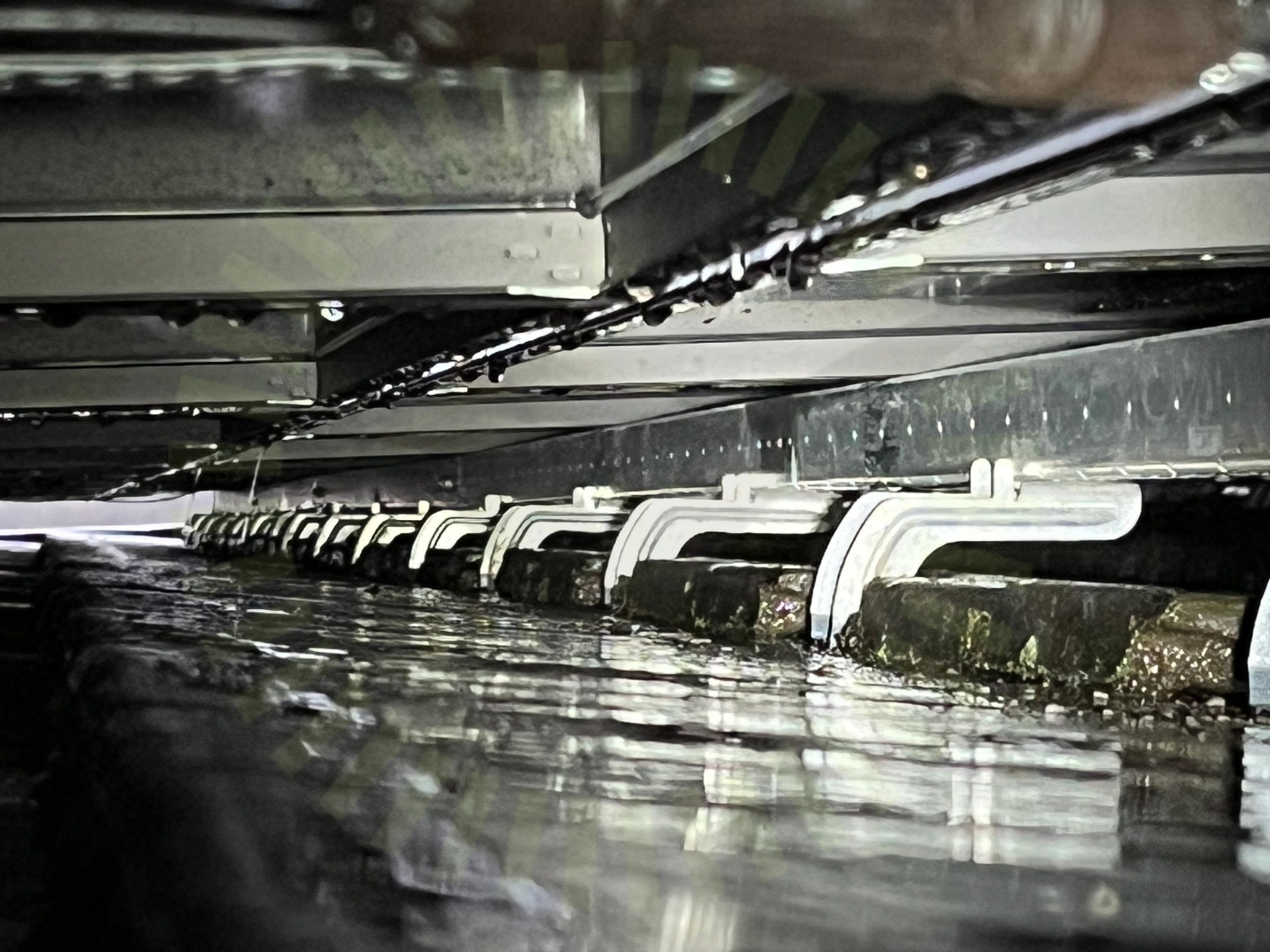

+ 6

92% godkända

8% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Weland Stål: Pannfäste Läkt

Växelriktare

Huawei: SUN2000 (12-25K)-MB0

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Installerad av Västkustsol som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Smartmätare (6)Tak 1, DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1, Weland Stål: Pannfäste Läkt (20)Undercentral (6)Varselmärkning (4)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/14

2.1 Fastsäkring av produkt

Inte godkänd

Styrmodulen är inte fastsäkrad.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

2.2 Väderskydd

Inte godkänd

Batteriet är placerat i direkt solljus.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 9-10

Godkända kontrollpunkter

12/14

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Närliggande objekt

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

2/19

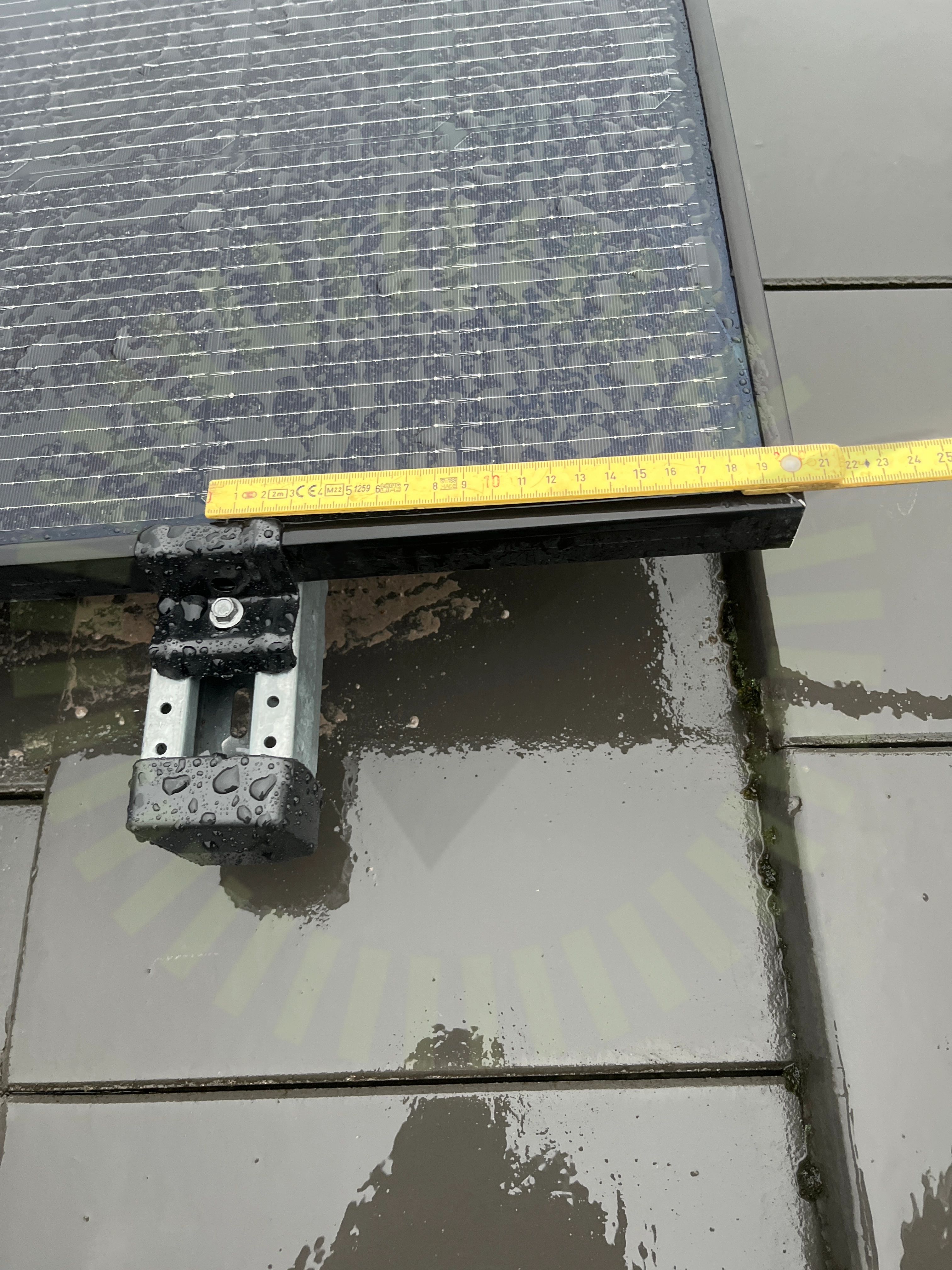

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-17

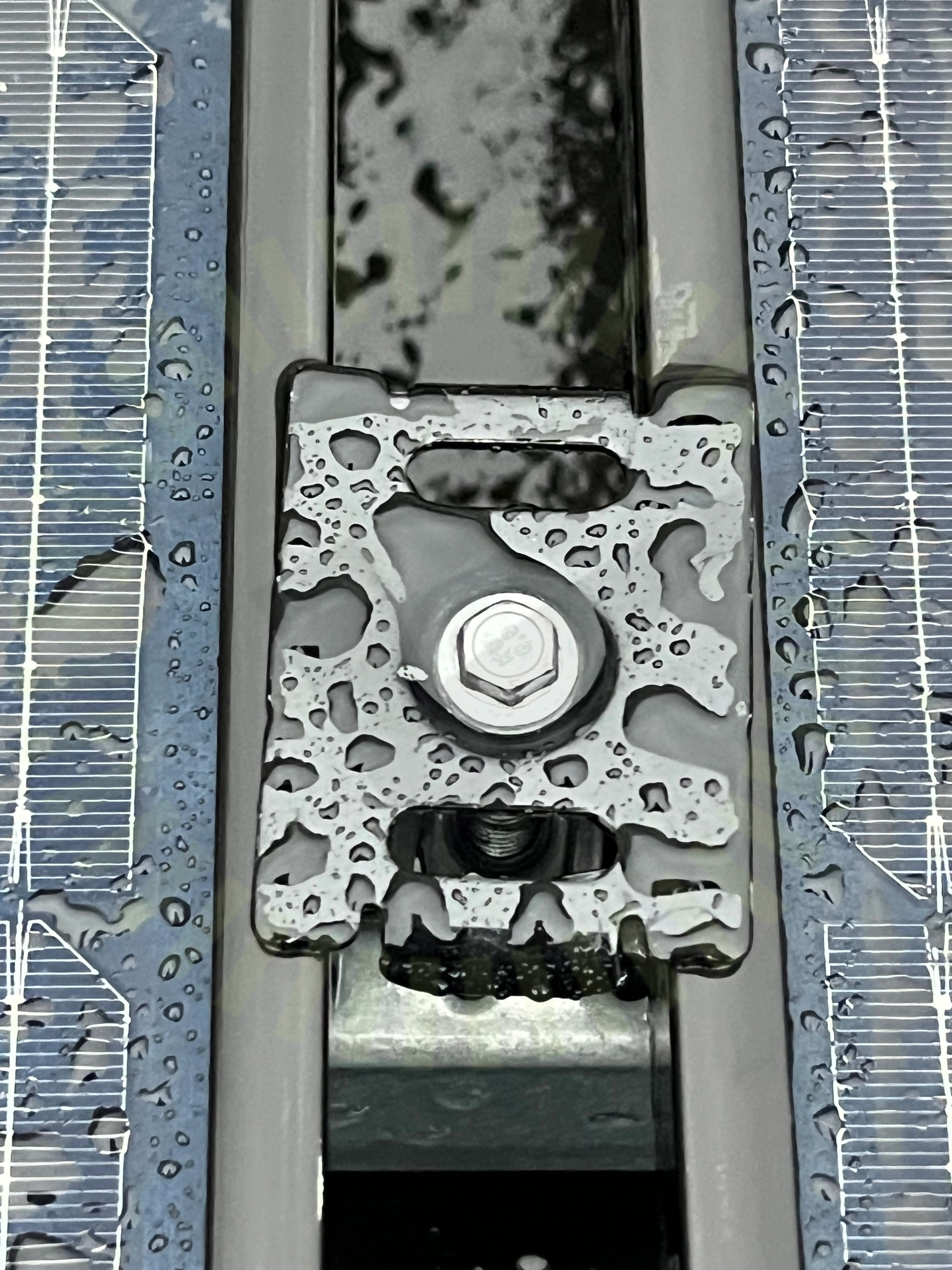

4.2 Klämmornas överlappning

Inte godkänd

Klämman sitter snett och överlappar inte tillräckligt.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 12

Godkända kontrollpunkter

15/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakter

Strängförläggning

Tak 1, Weland Stål: Pannfäste Läkt

Anmärkningar

5/20

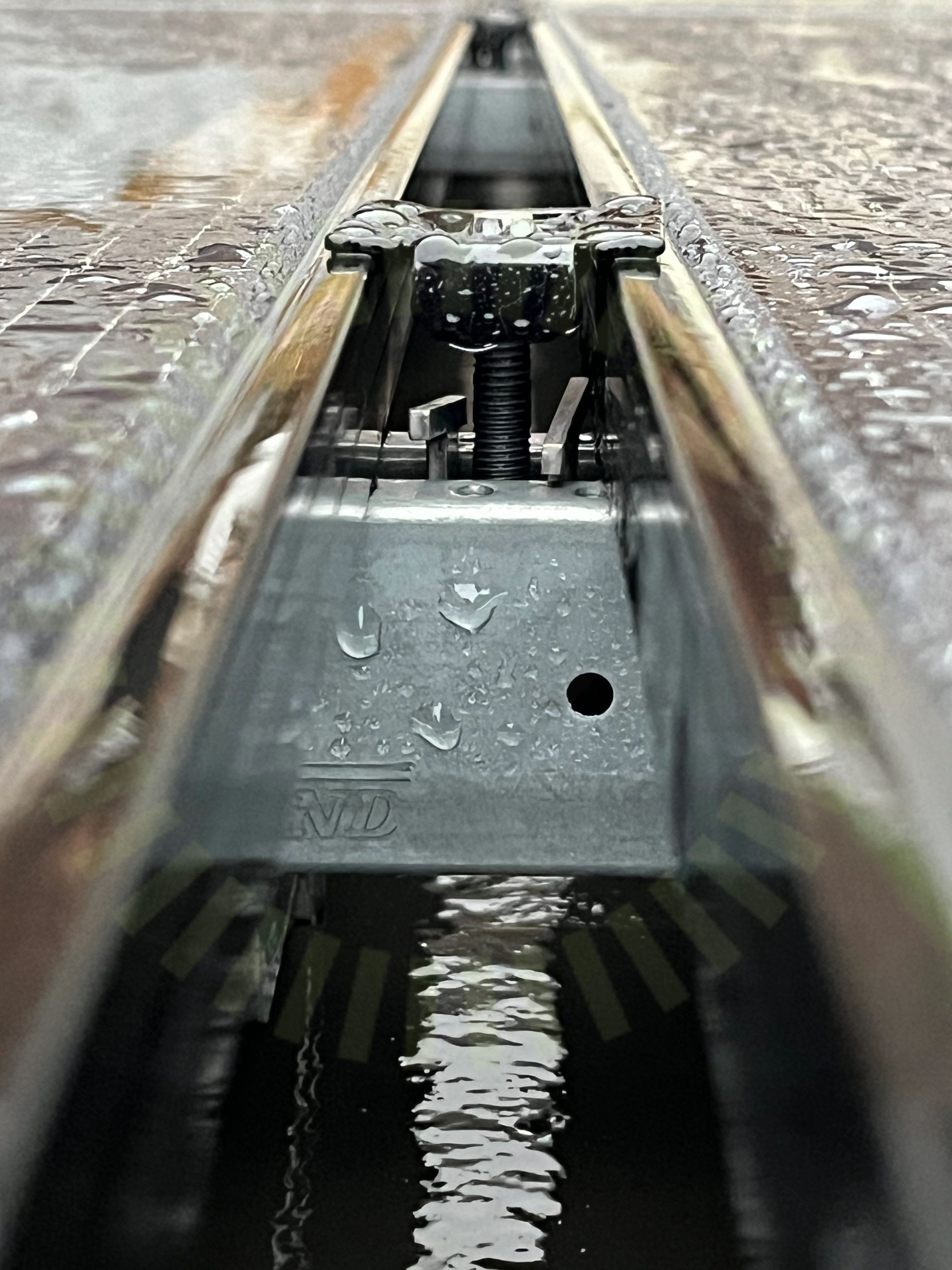

5.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 5 - 231109

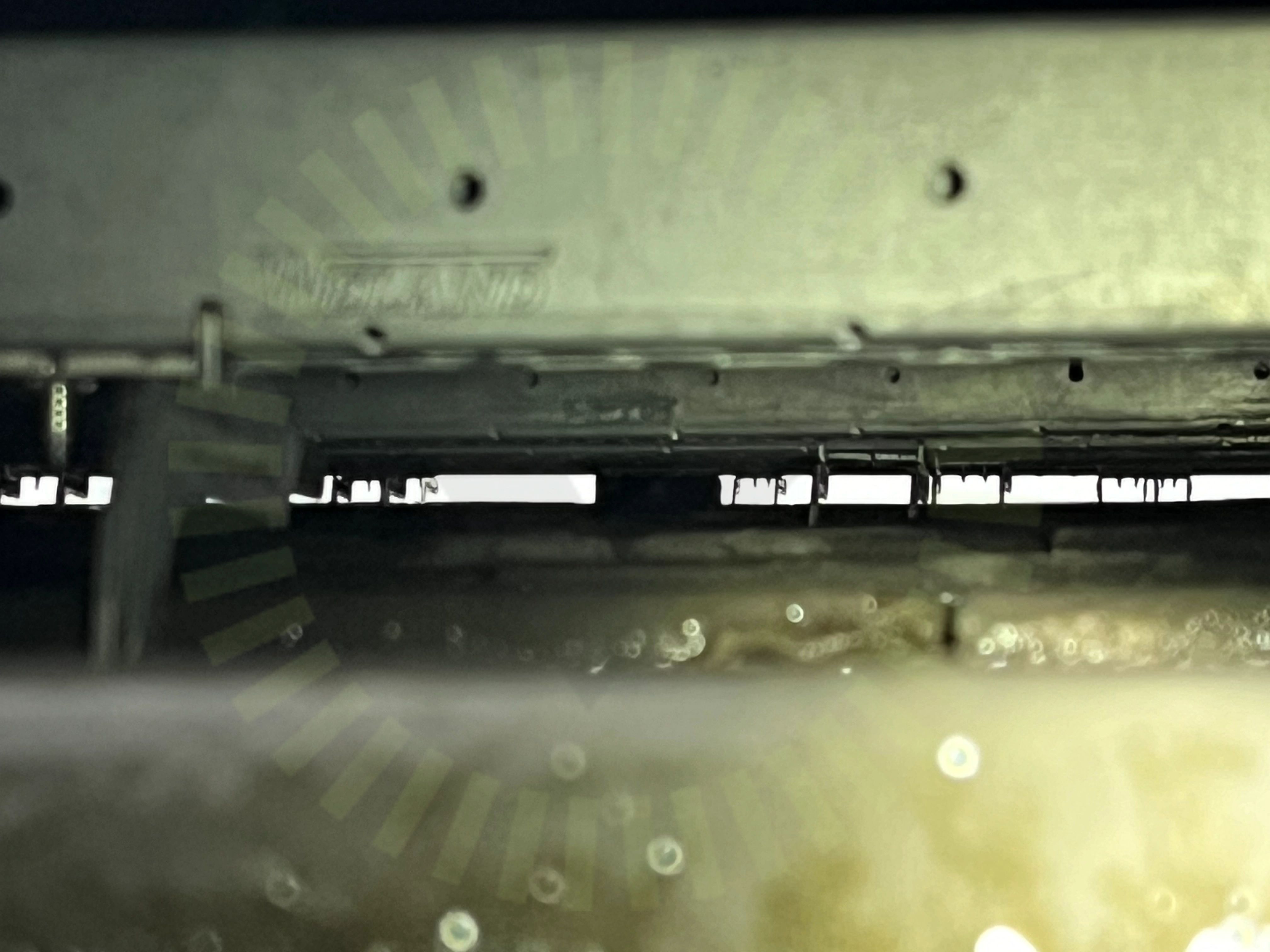

5.2 Skenornas infästning

Inte godkänd

Skruv saknas helt, finns även ställen där det bara är 1 skruv.

MA5125 Sid 2 (2) | Version 1 - 240416

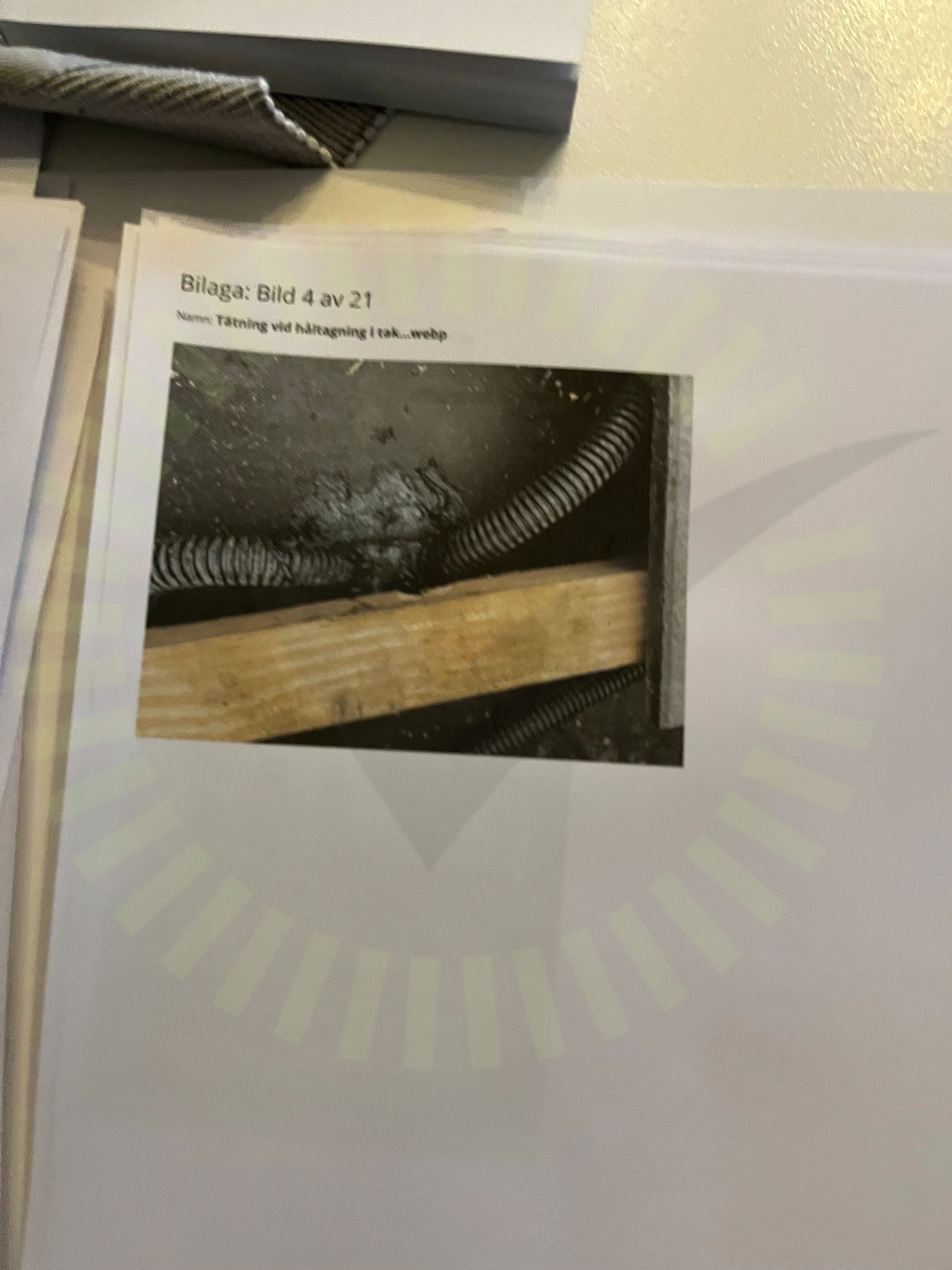

5.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas. Bild tagen från egenkontrollen.

5.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

Tillverkarens anvisningar

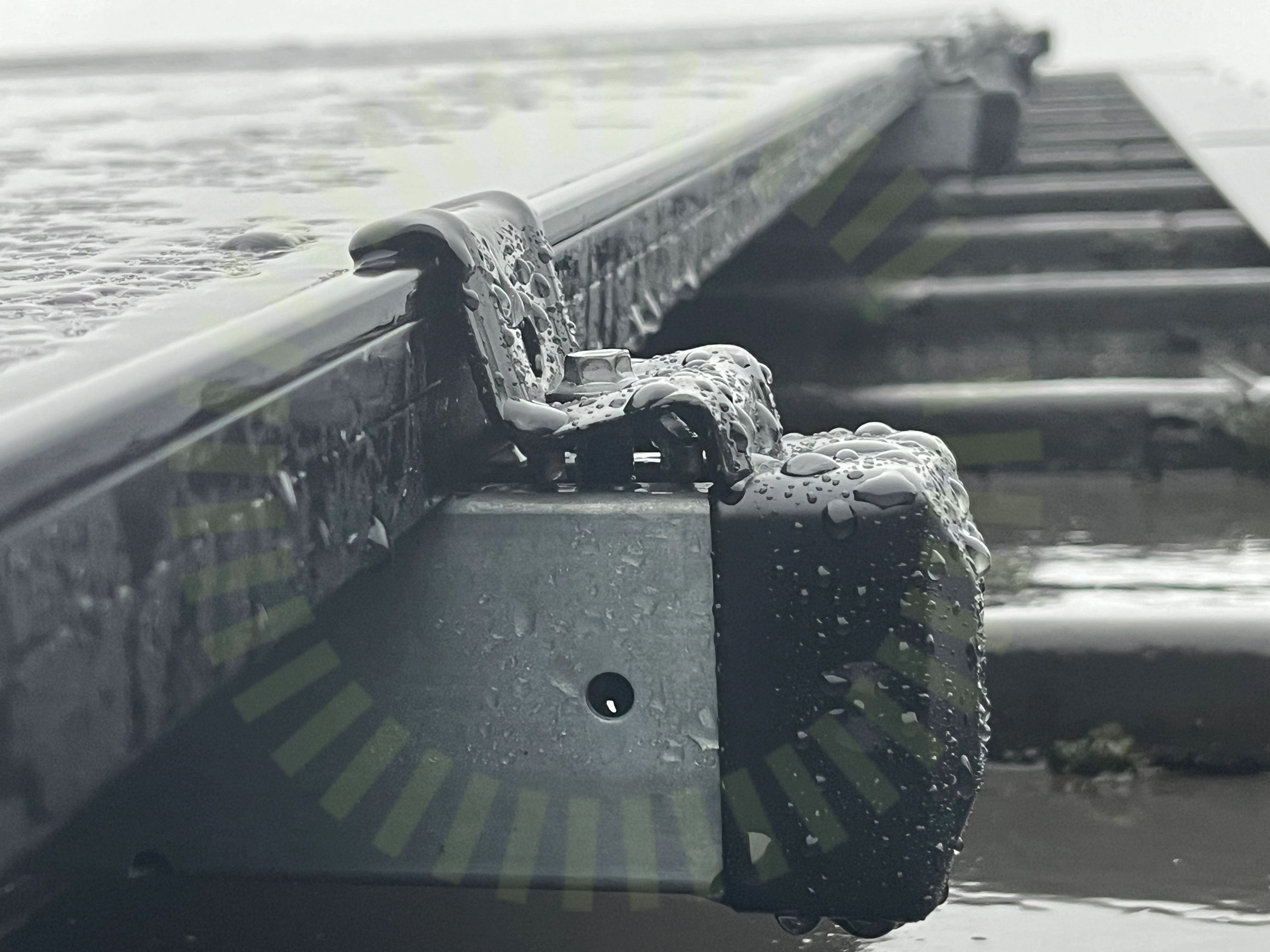

5.5 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

Godkända kontrollpunkter

15/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Läktinfästning

Placering

Skador

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takkrokarnas CC

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/38

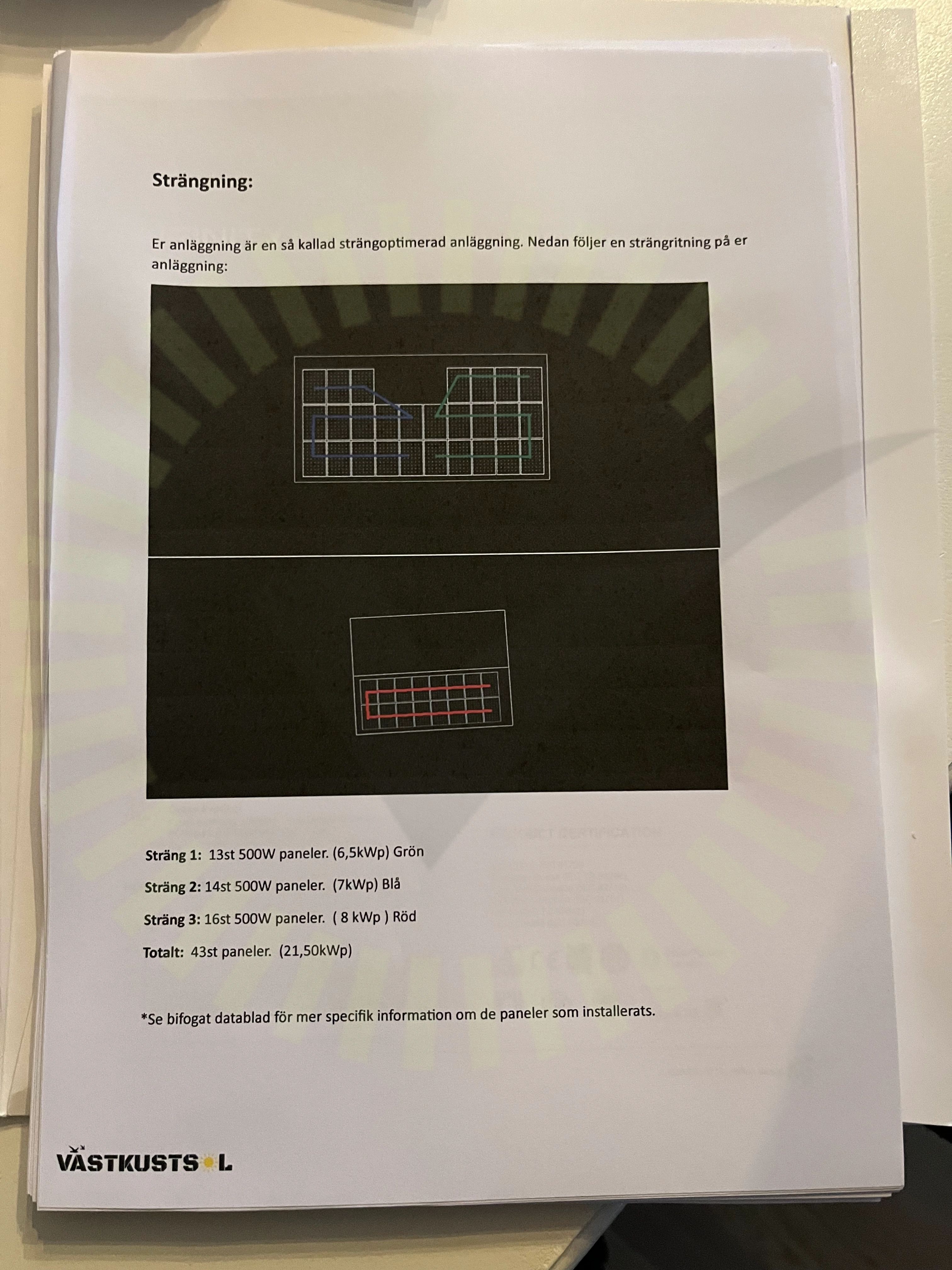

8.1 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

37/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning
