Besiktningsrapport

7.8

Installation av

E.ON

Datum

23 januari 2024

Ort

Ängelholm, Skåne län

Skenornas överhäng

Mittklämmor

DC kabel förläggning

+ 7

86% godkända

14% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Överspänningsskydd DC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, ESDEC Lutande Panntak (28)Tak 1, JA Solar: JAM54S31 xxx/MR (17)Tak 1, SolarEdge: S-Serie (5)Undercentral (8)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Optimerat system.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/24

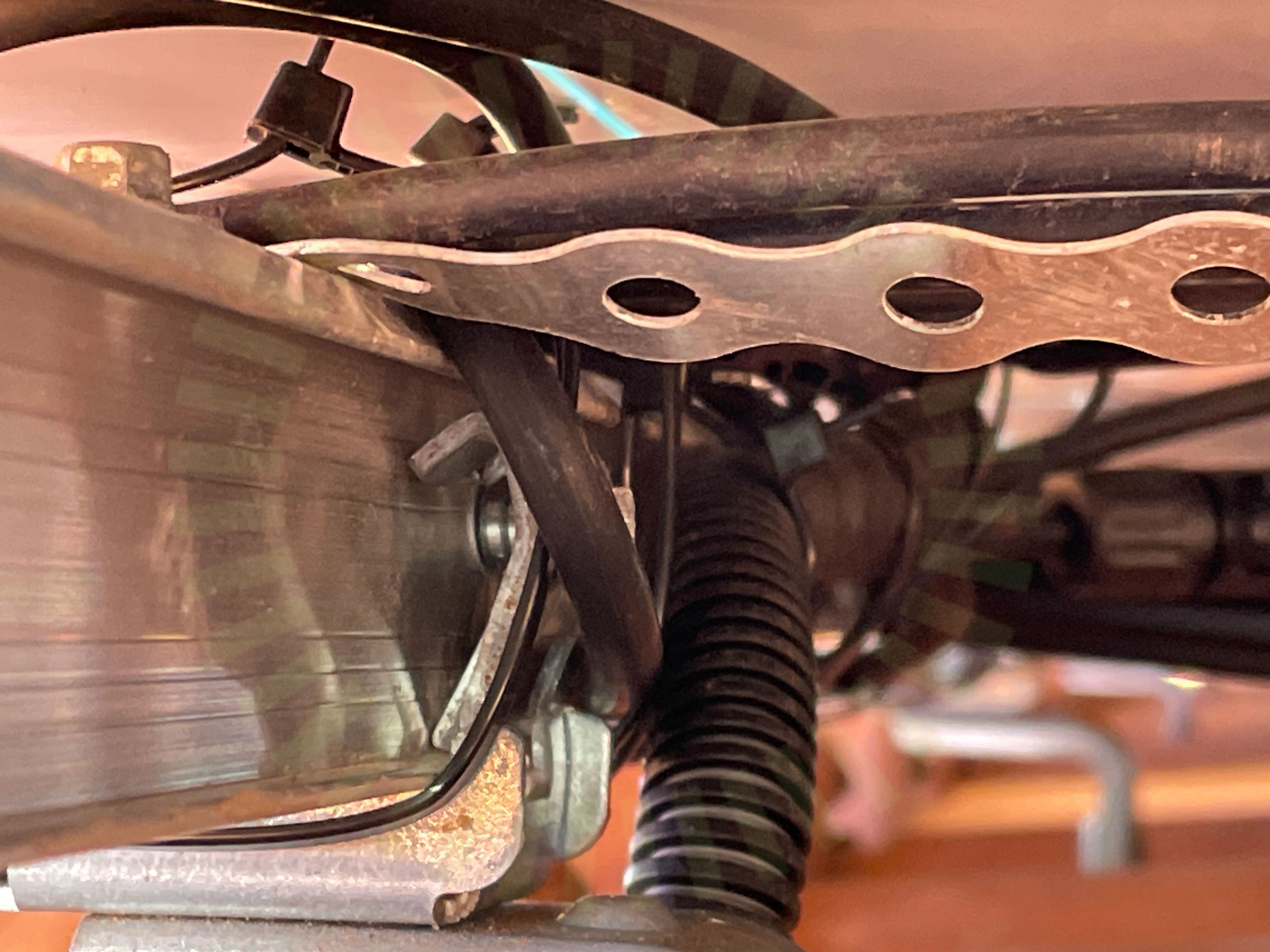

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämd mot skarp kant.

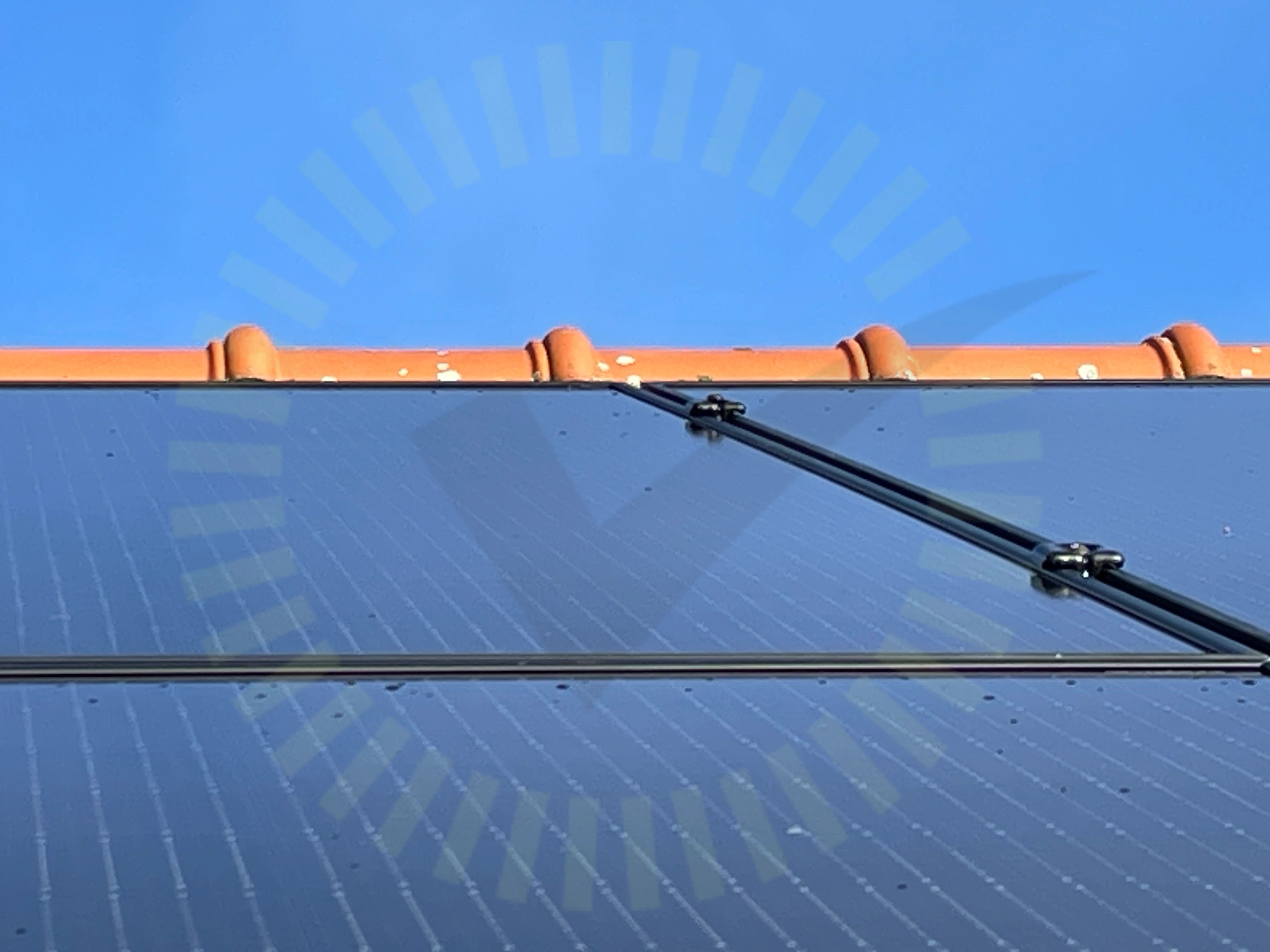

3.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterad korrekt. Skruv ej åtdragen.

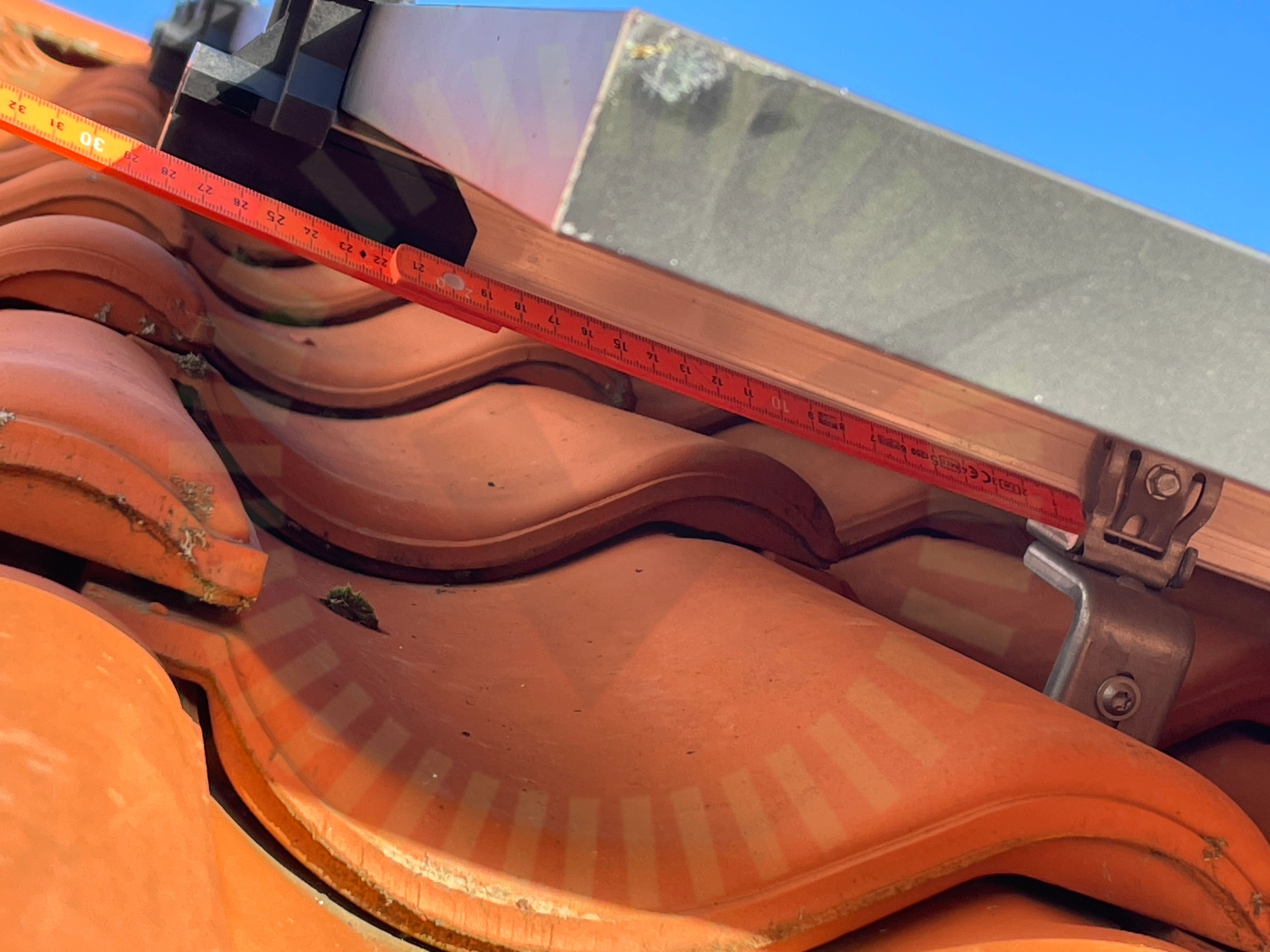

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer vid flertalet ställen under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för två av takytorna saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas för två av takytorna. Kontroll av infästningarnas CC mått inte möjligt, uppmätt längsta mått: 800mm. Garagetak ok.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/24

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

4/17

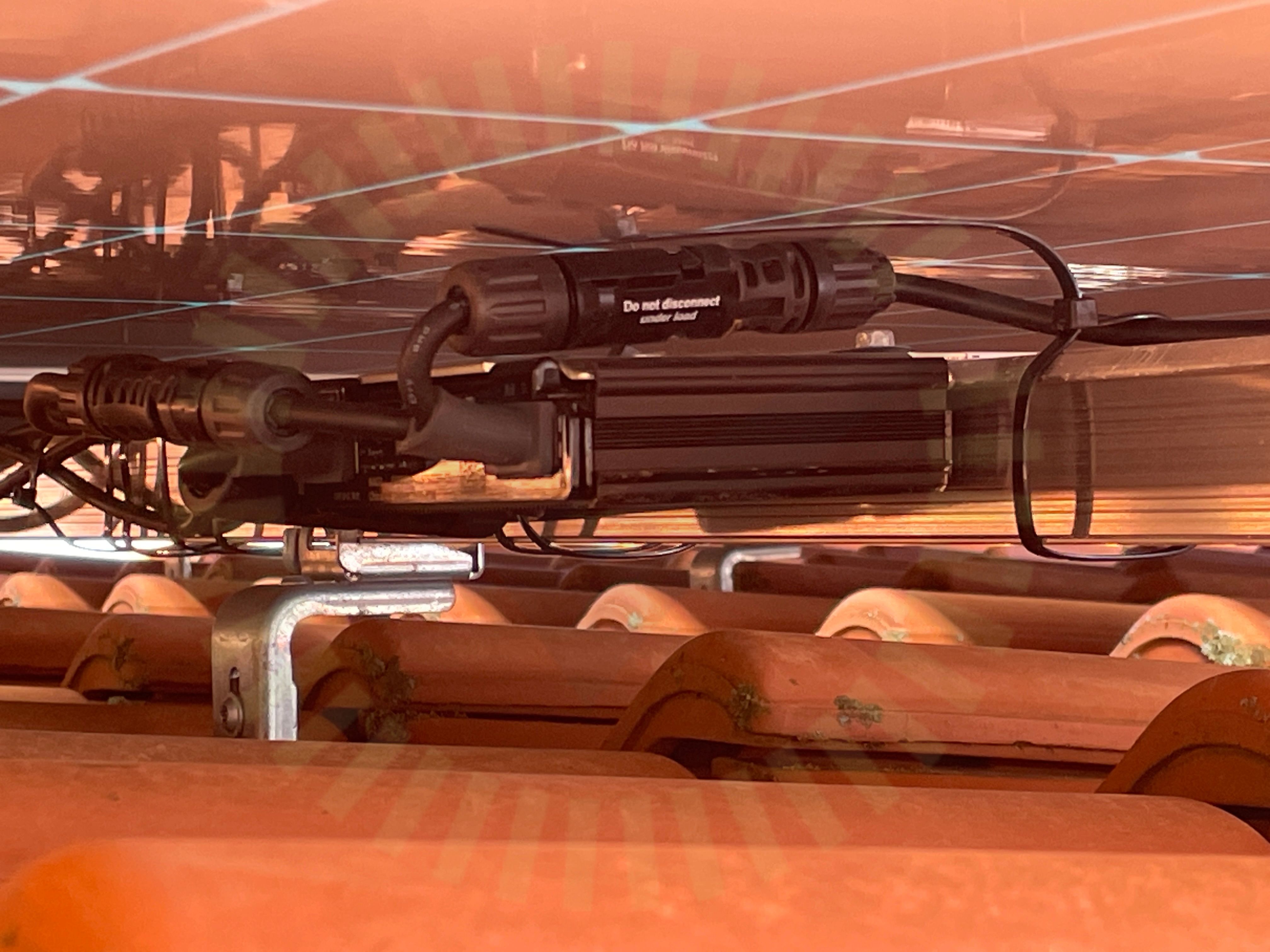

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

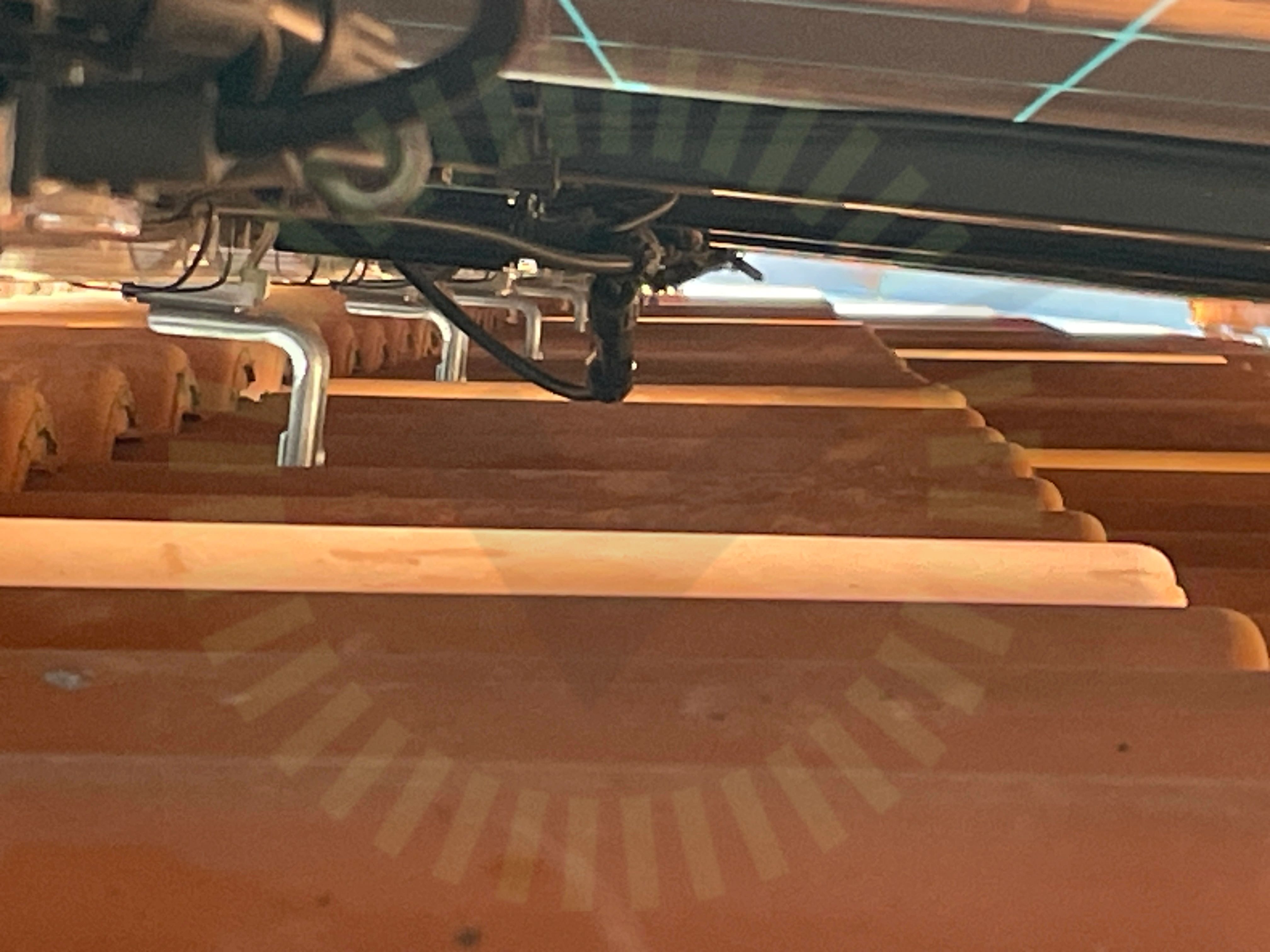

4.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

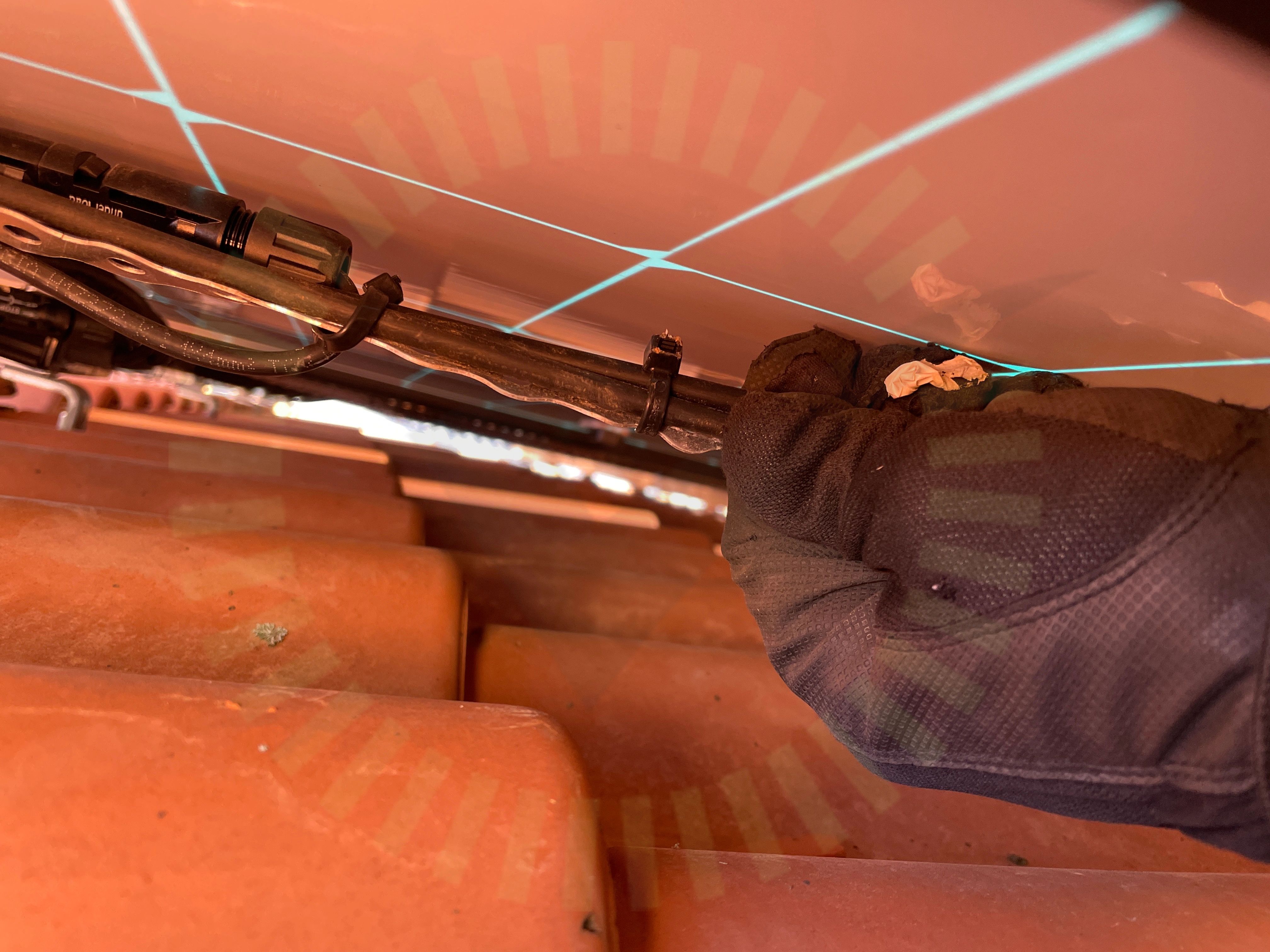

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

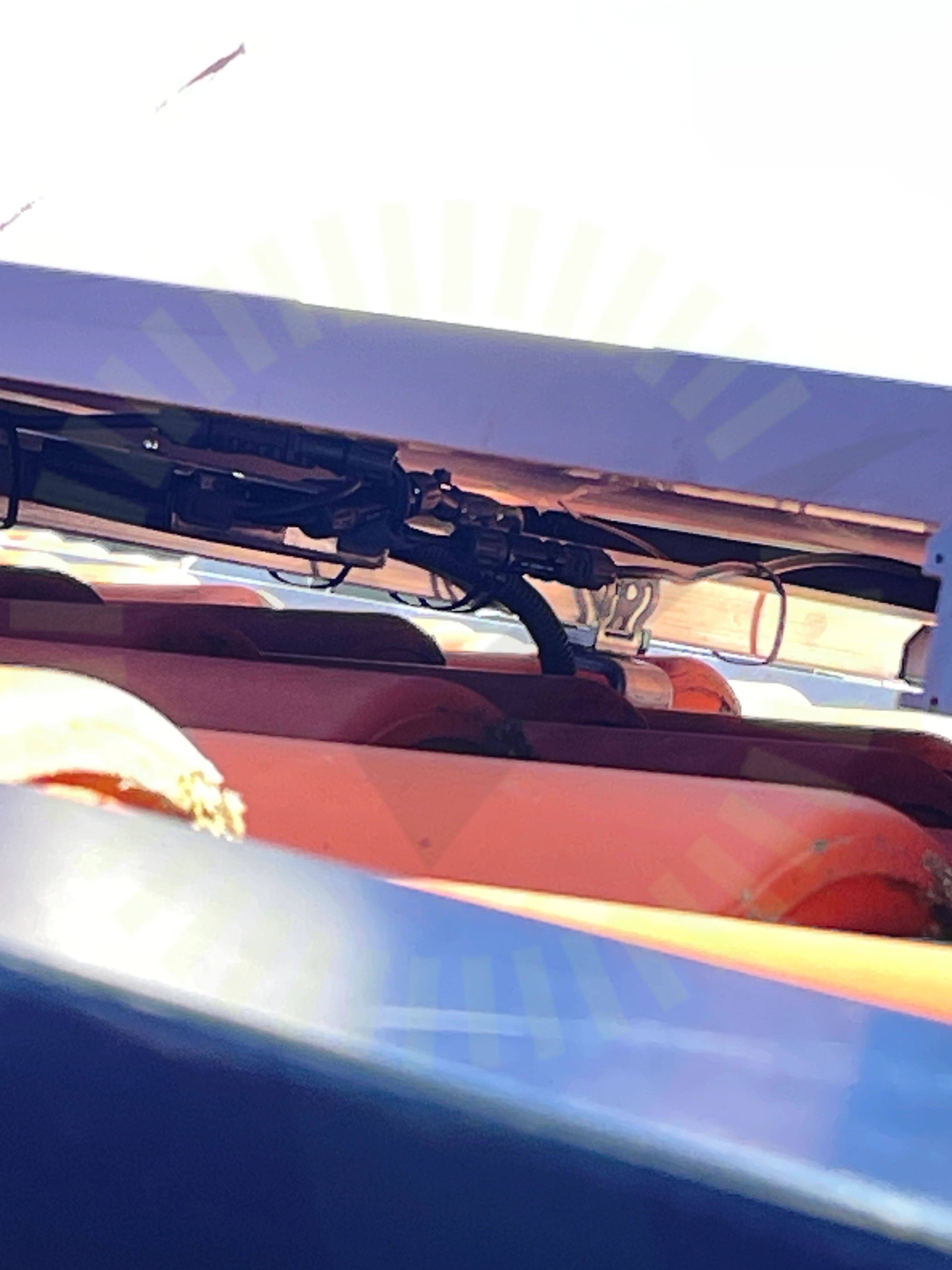

4.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

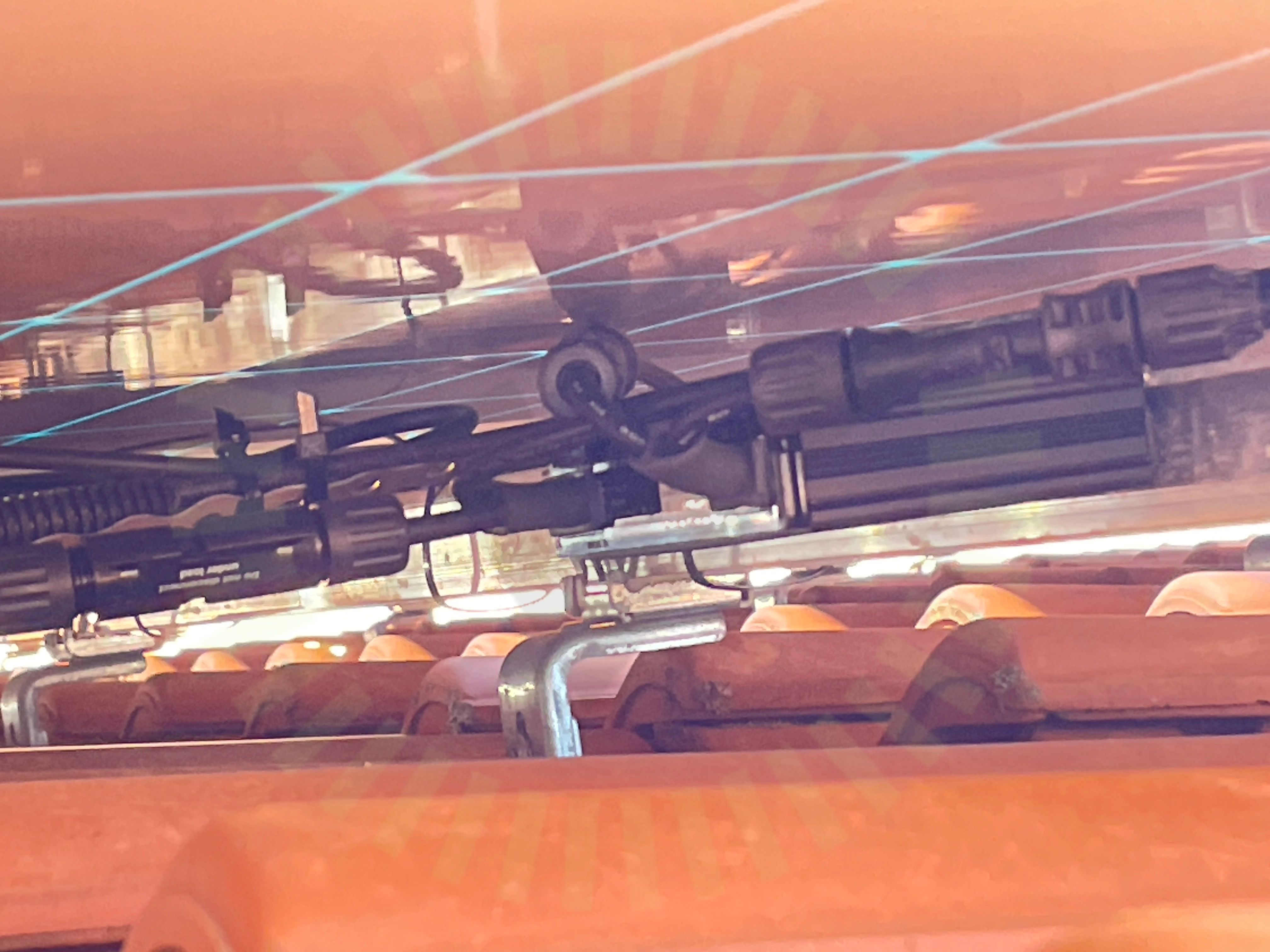

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

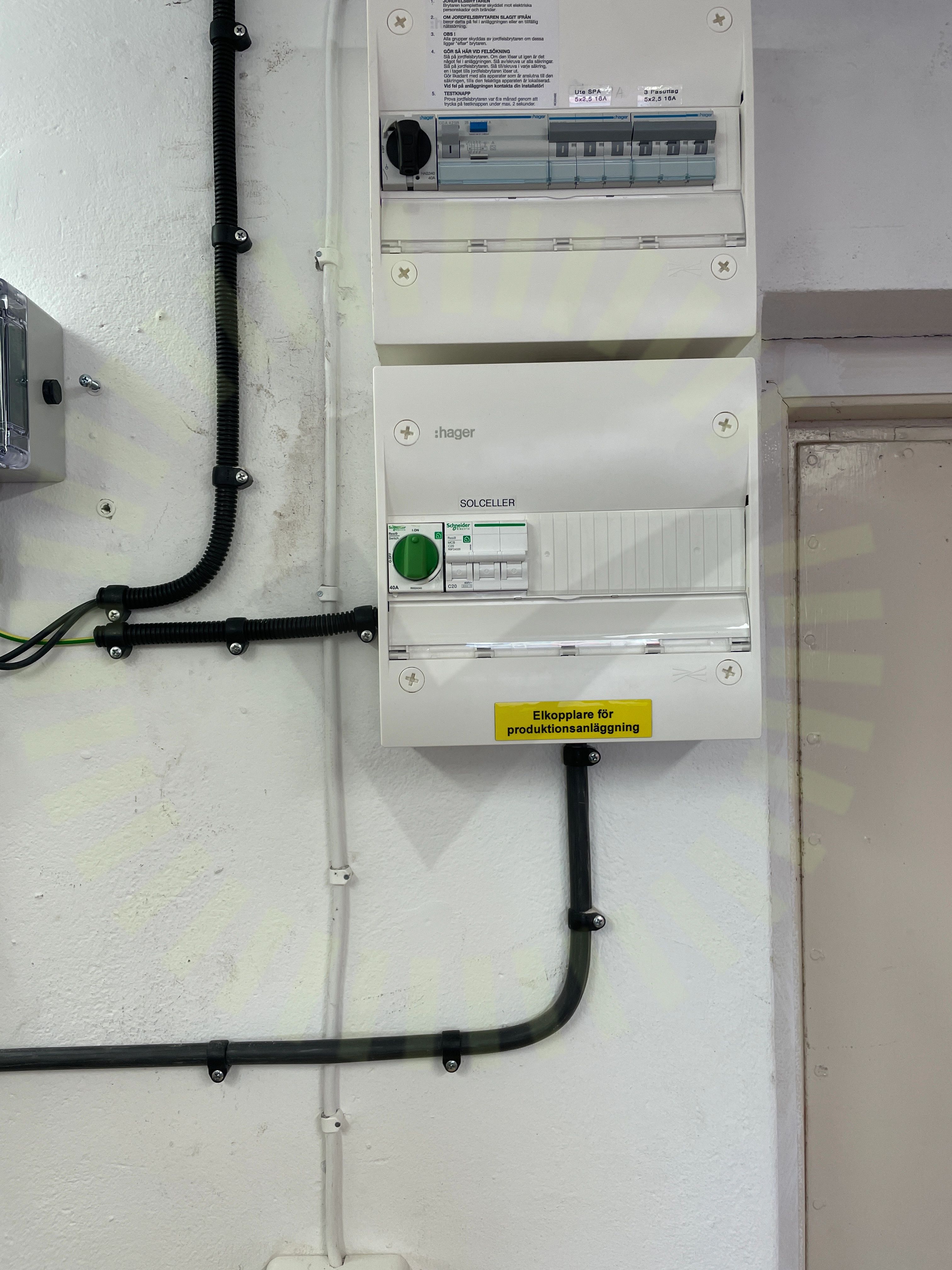

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

8.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

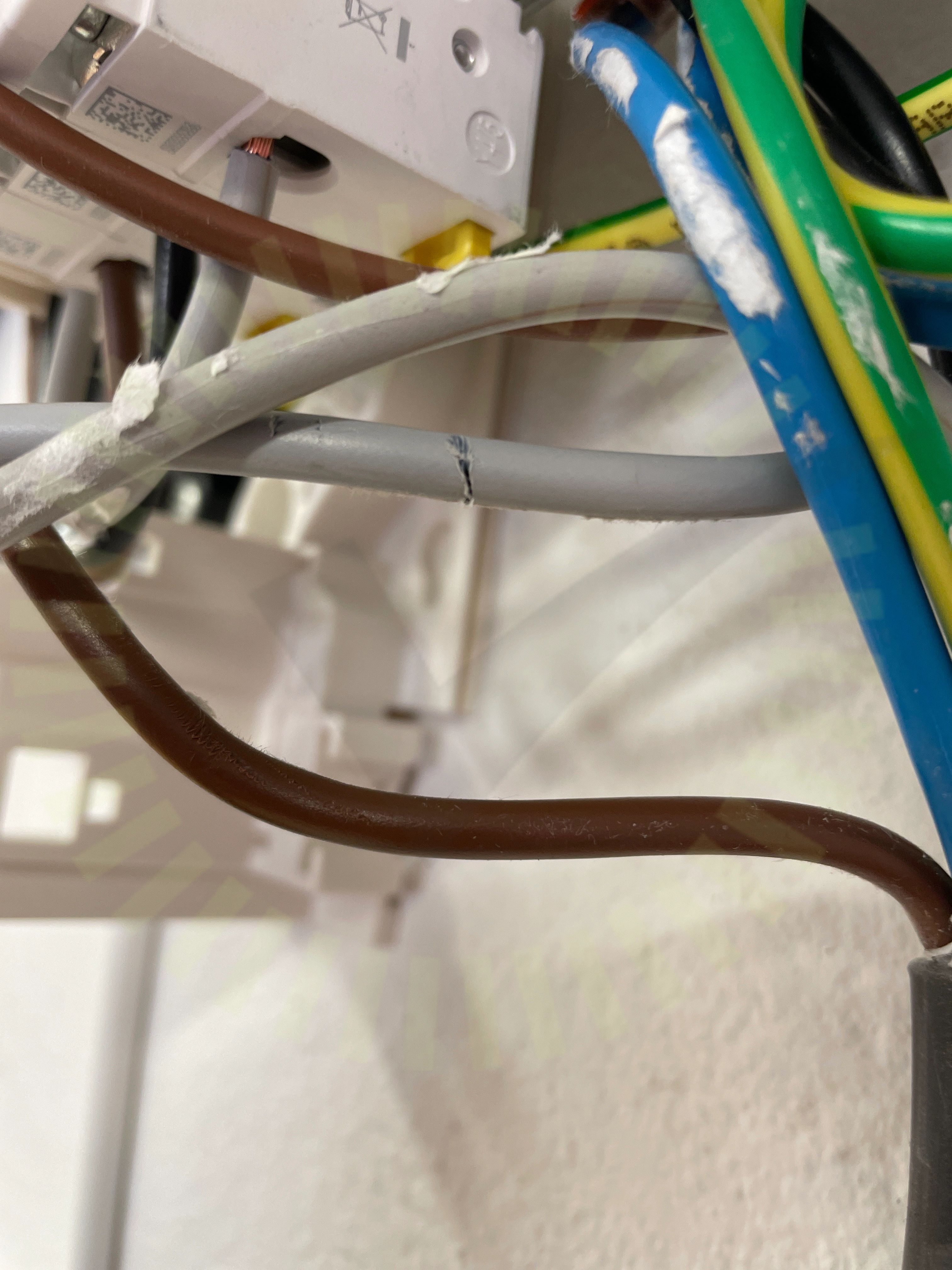

8.2 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

32/34

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter

Överspänningsskydd Jordning

Överspänningsskydd Kontakter
