Besiktningsrapport

8.7

Installation av

Elians

Datum

14 februari 2023

Ort

Oskarshamn, Kalmar län

Kablarnas böjradie

Dragavlastade

Kabeluppfästning

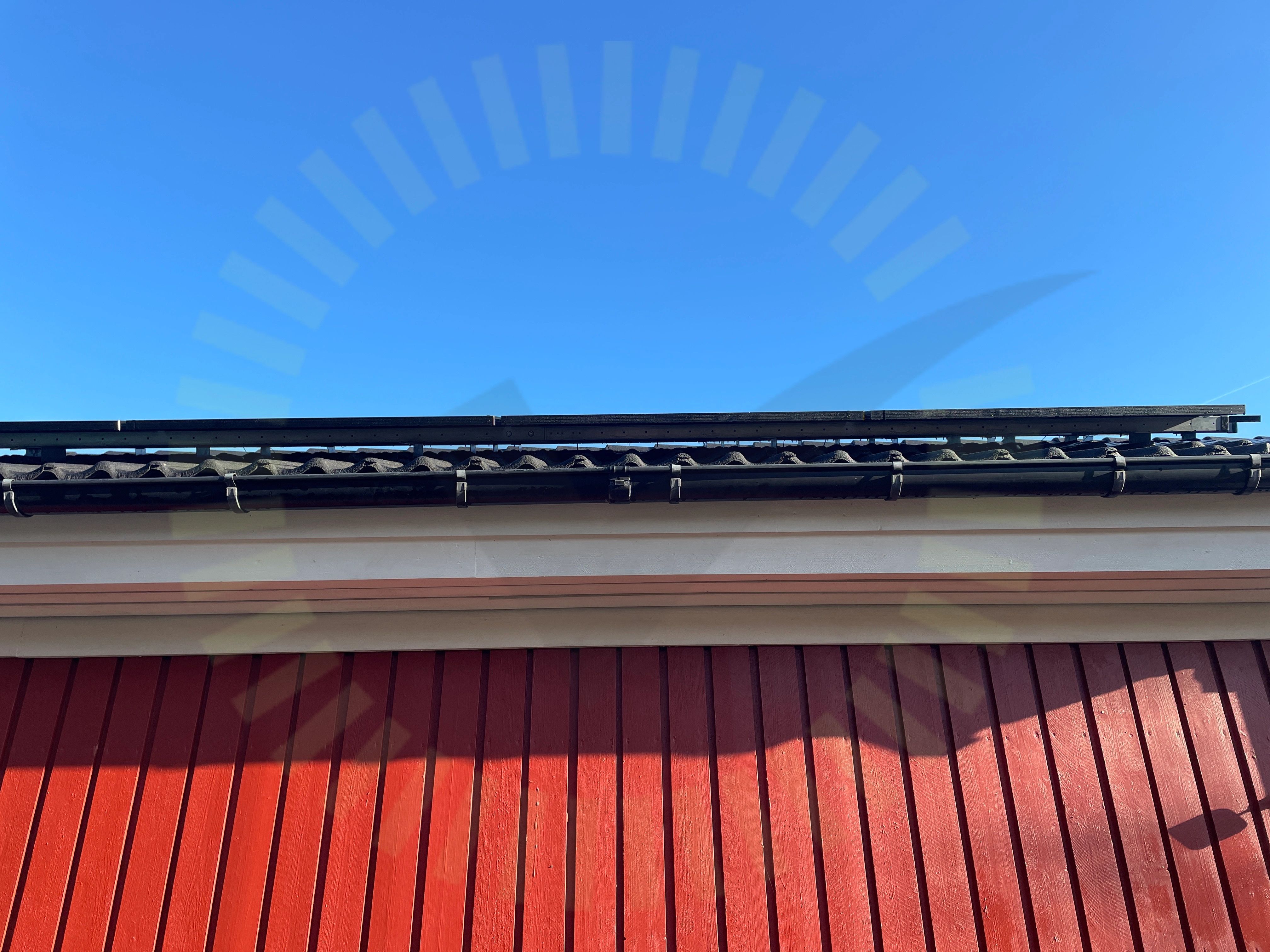

+ 4

85% godkända

15% ej godkända

Om installationen

Paneler

Longi: LR5-54HPH

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Weland Stål: Läktfästen

Montagesystem

Weland Stål: Råspont

Växelriktare

Fronius: Symo 10-20 kW

Tillbehör

Elmaterial: Kapsling

Tillbehör

Säkerhetsbrytare AC

Installerad av Elians som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Kapsling (9)Säkerhetsbrytare AC (6)Varselmärkning (4)Växelriktare (26)framsida, Longi: LR5-54HPH (13)framsida, Weland Stål: Läktfästen (20)gavel, DMEGC: DM(XXX)M10-54HBB/-V (13)gavel, Weland Stål: Råspont (21)

Allmänt

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Anmärkningar

1/6

3.1 Förskruvningar

Inte godkänd

Förskruvning håller ej kabel fast

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Saknas vid vr. Vr ska bytas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/24

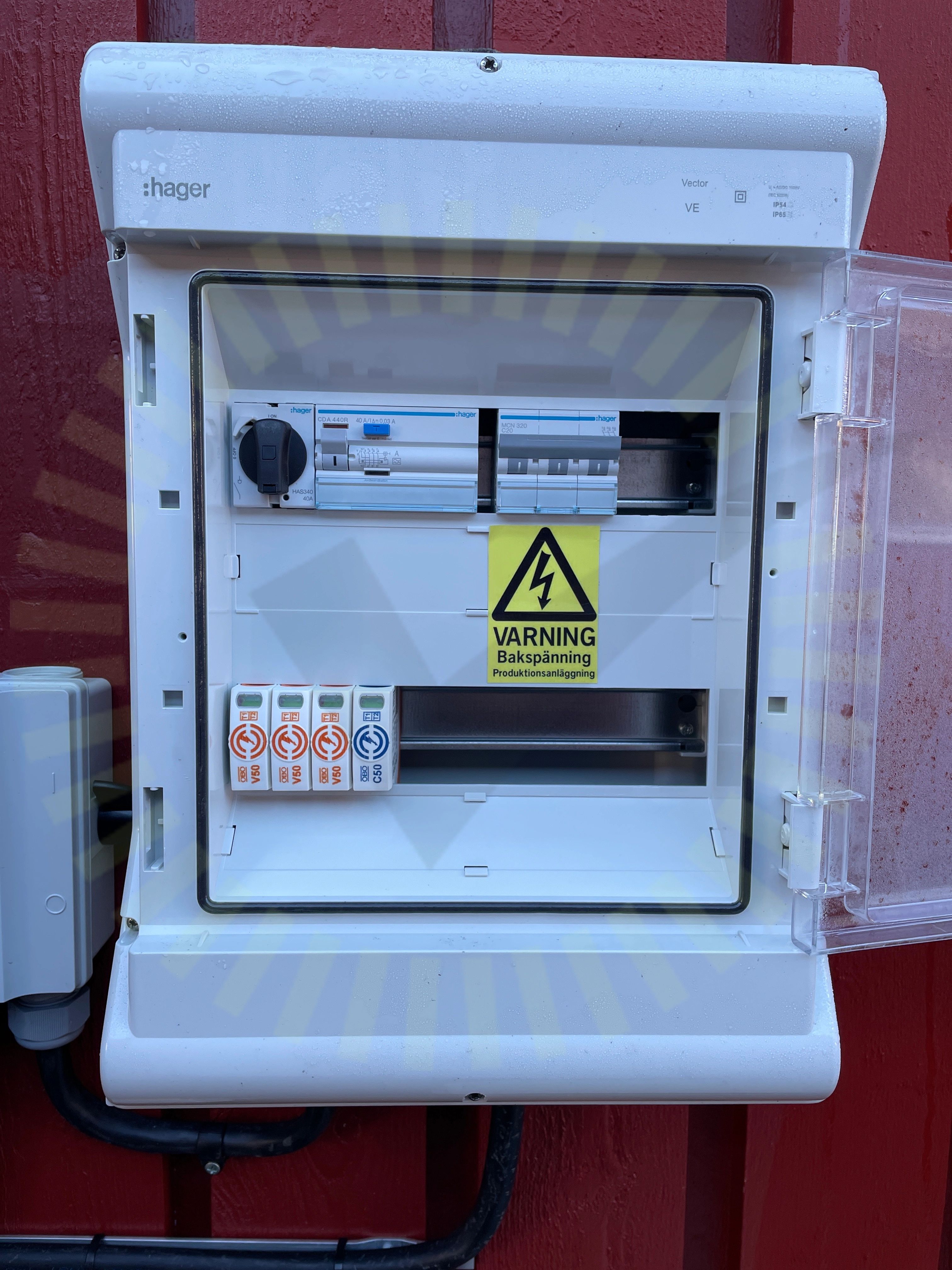

5.1 Märkning

Inte godkänd

Saknas uppmärkning och täcklock.

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.2 Mätprotokoll DC

Inte godkänd

Det är mätt men protokoll ej överlämnat

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.3 Strängschema

Inte godkänd

Ej överlämnat till kund

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

19/24

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

DC anslutning

DC kablage

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Huvudsäkring

Kabel

Ledare fastspända

Säkring

Utrymme

Ventilation

Vinkel

Ej tillgängligt vid besiktning

2/24

DC Förläggning

Infästning

framsida, Longi: LR5-54HPH

Anmärkningar

2/13

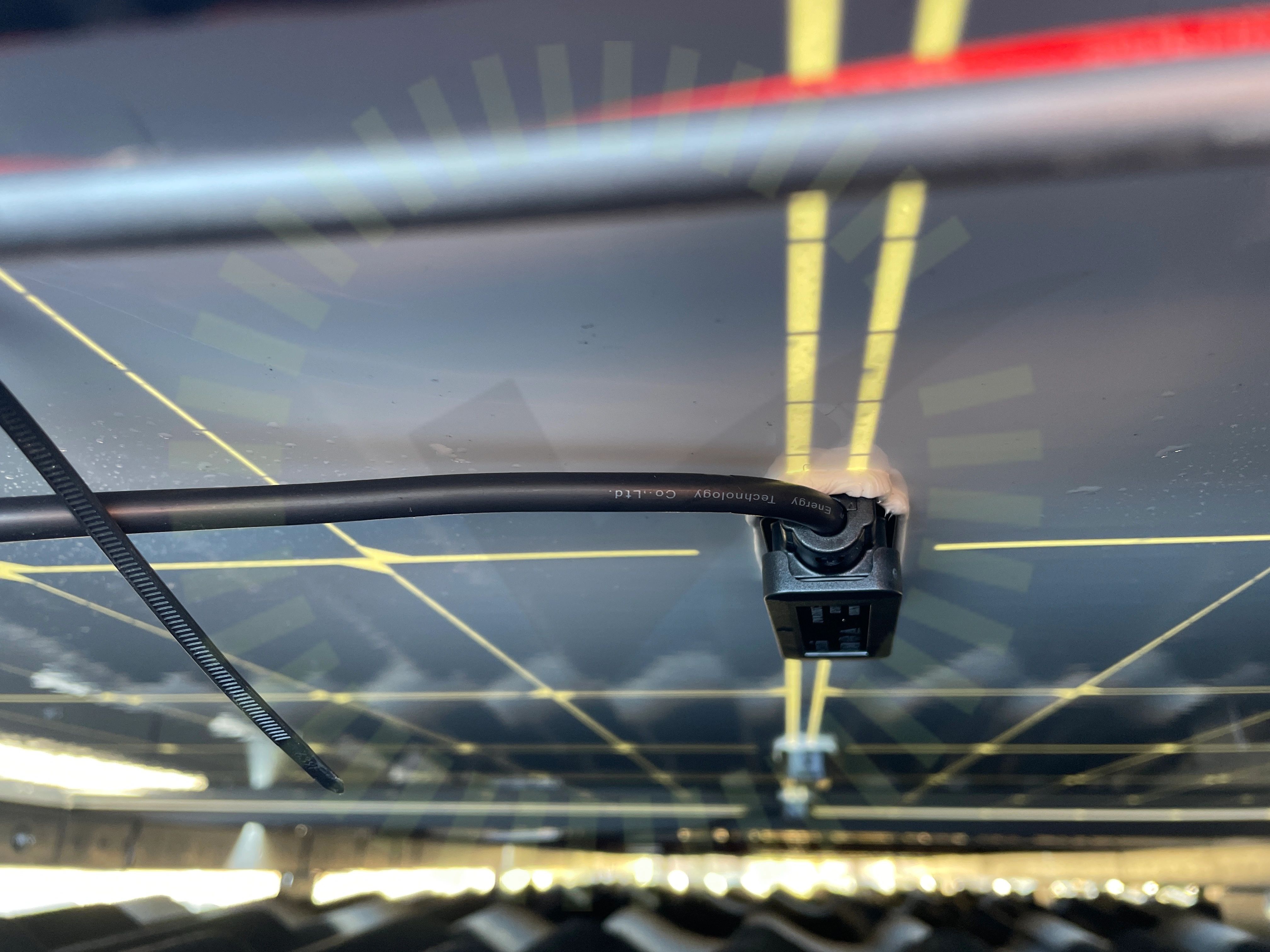

6.1 Dragavlastade

Inte godkänd

Utan dragavlastning ca 65 cm. Böjd 90 grader

SS 436 40 00 (522.8.3)

6.2 Kablarnas böjradie

Inte godkänd

Böjradie ca 15 mm enligt bild, Minsta tillåten böjradie 43 mm

Installation Manual for LONGi Solar PV Modules, V14, Sida 25.

Godkända kontrollpunkter

11/13

Avstånd till tak

Dräneringshål

Fästenas överlappning

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Mellanrum

Skador

Skugga

Strängförläggning

framsida, Weland Stål: Läktfästen

Anmärkningar

3/19

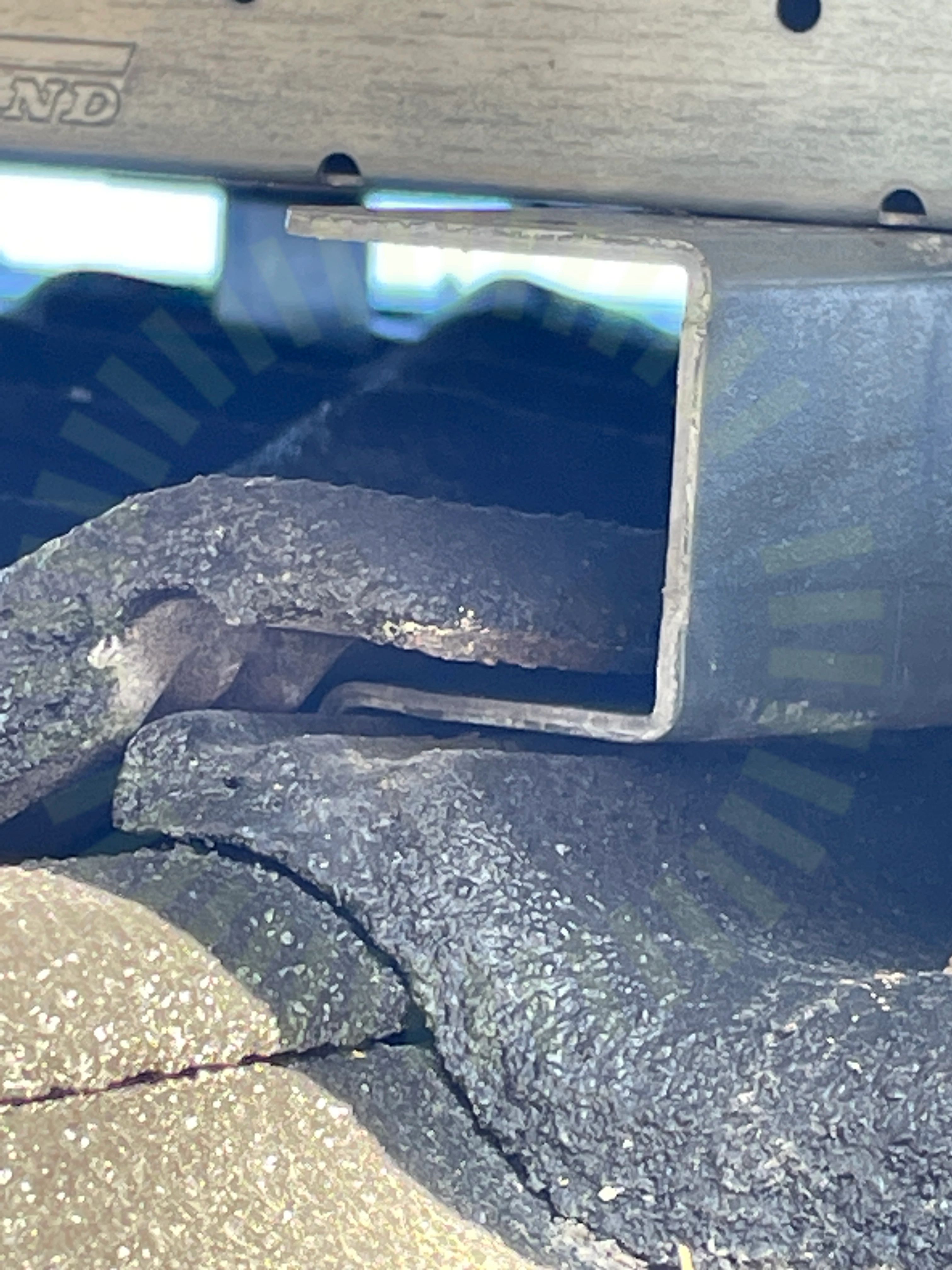

7.1 Avstånd panna

Inte godkänd

Avstånd mellan fäste och underliggande panna skall vara minst 2 mm

MA5104 Sid 1 (1) | Version 4 - 221101

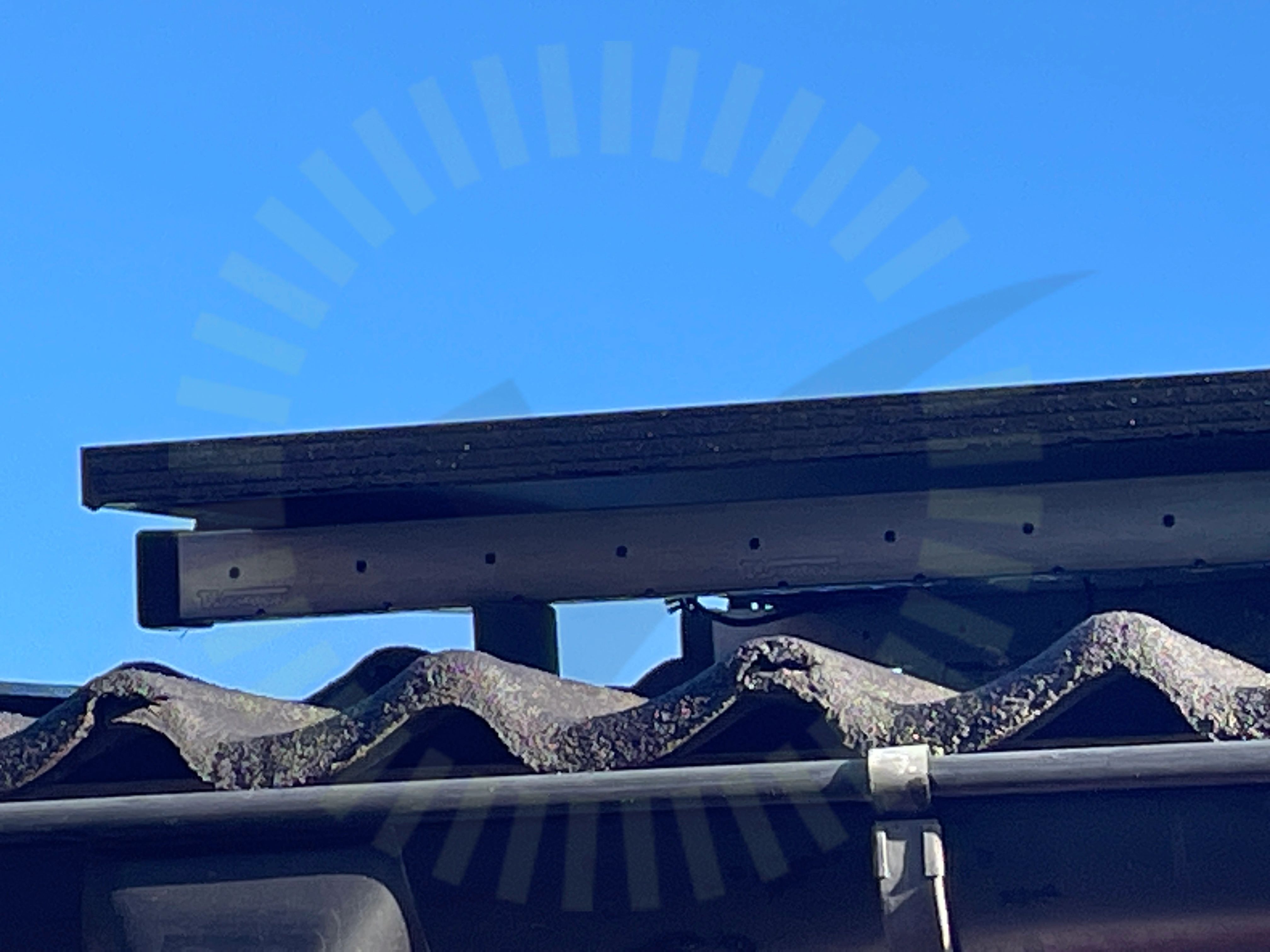

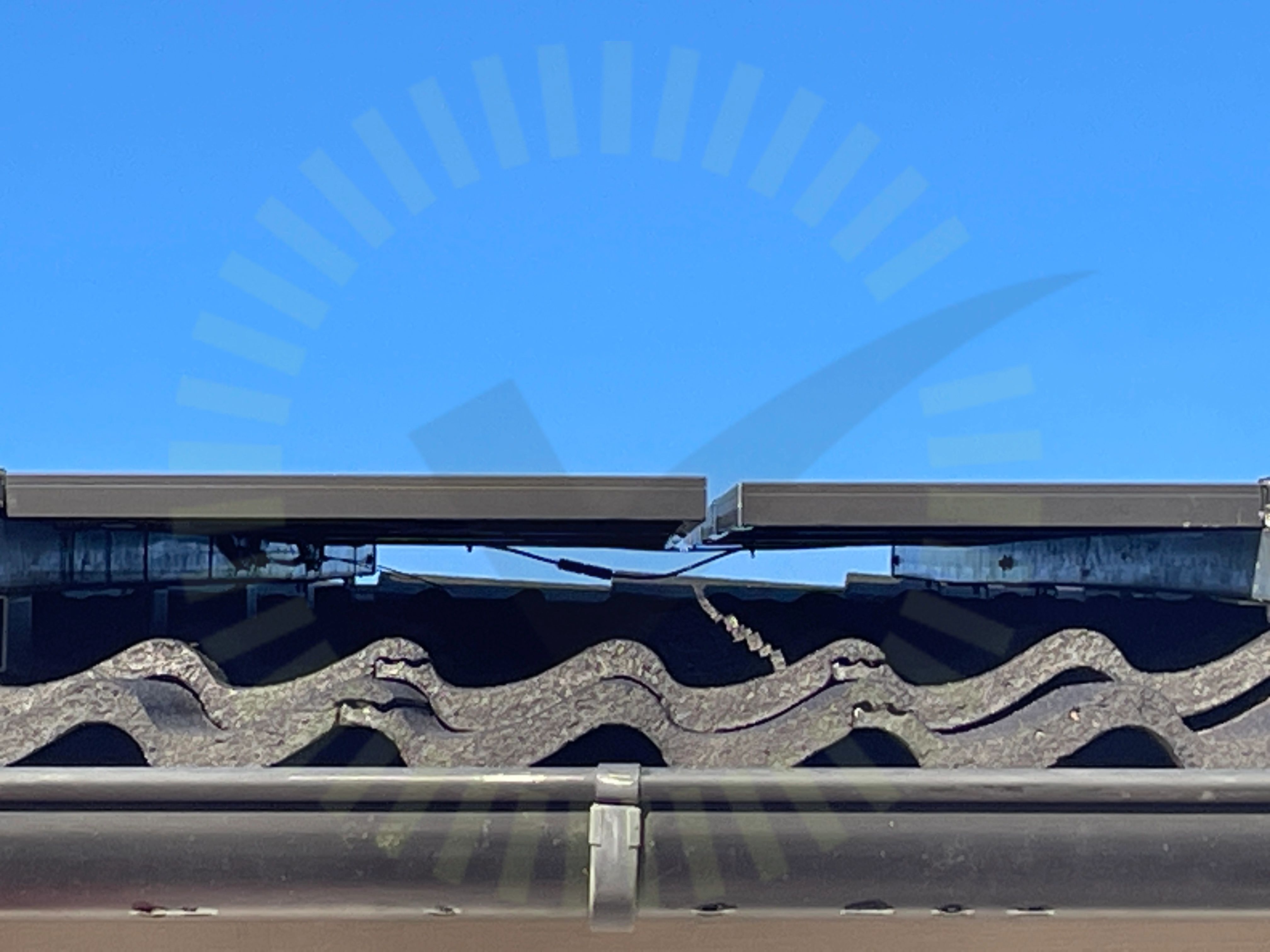

7.2 Kabeluppfästning

Inte godkänd

Kablar hänger ner vid översta panelen vänster sida

SS 436 40 00 (712.521.101 och 522.8.4)

7.3 Snö- och Vindlastberäkning

Inte godkänd

Avstånd till takkant stämmer ej med underlag. Verkligt avstånd ca 30 cm från vänster

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/19

Bärläkt

CC mått

Främmande material

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenskarv

Skydd

Väderbeständigt material

Ändklämmor rätt förläggning

Ändklämmor skena

Ändklämmor skruv

gavel, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/13

8.1 Fästens placering

Inte godkänd

Mindre avvikelse. Klämzonen godkänner 29-49 cm från kortändan. Uppmätt avstånd 27 cm på en skena

DMEGC Photovoltaic Modules Installation Manual

Godkända kontrollpunkter

12/13

Böjradie kablage

Dragavlastade

Dräneringshål

Fästenas överlappning

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Klämmornas storlek

Mellanrum

Skador

Skugga

Strängförläggning

gavel, Weland Stål: Råspont

Anmärkningar

4/21

9.1 Avstånd panna

Inte godkänd

Avstånd mellan fäste och underliggande panna skall vara minst 2 mm

MA5102 Sid 1 (1) | Version 3 - 221101

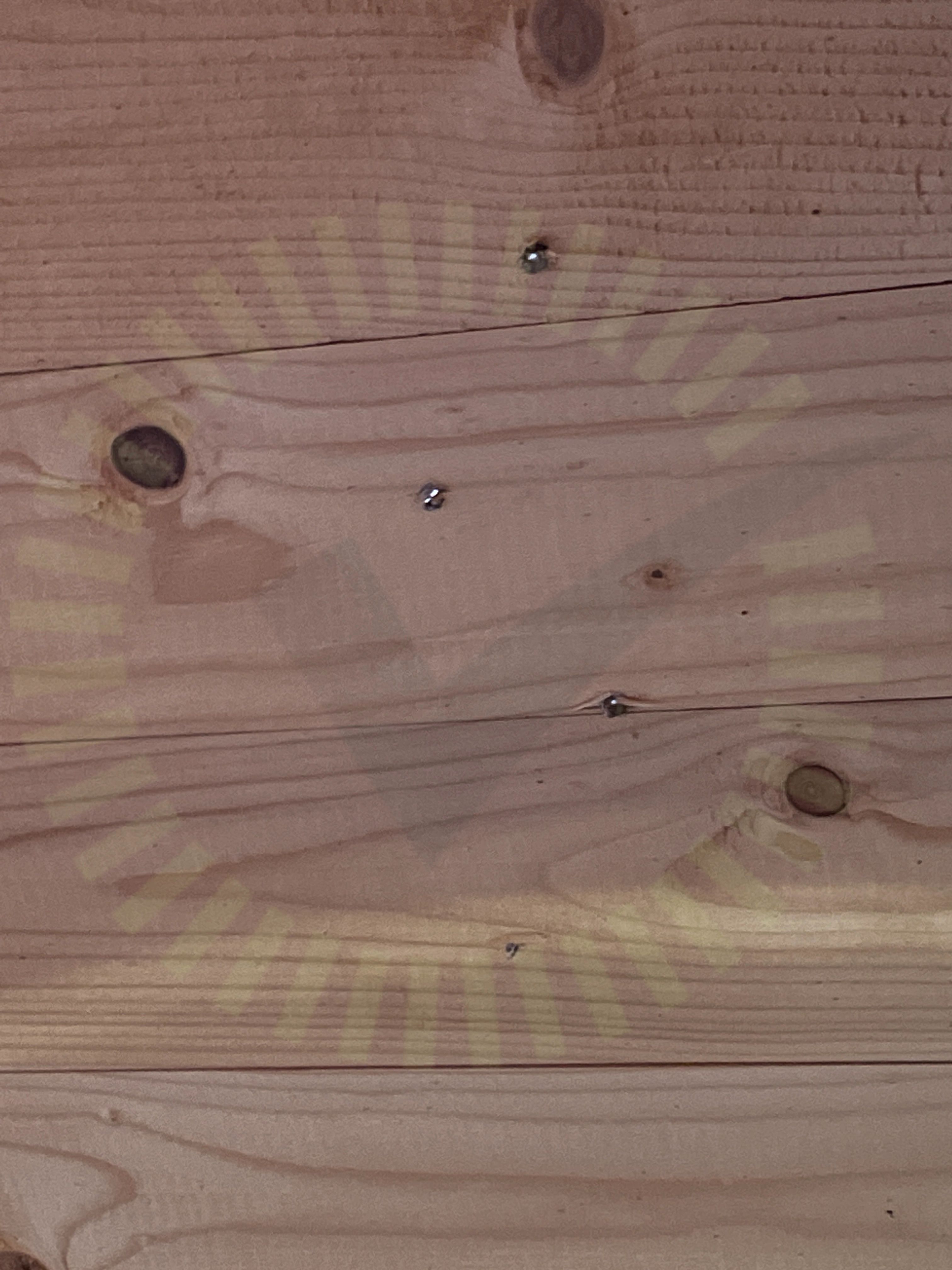

9.2 Infästning Råspont

Inte godkänd

Inspekterat underifrån. Tre skruvar syns vid varje infästning. Skall vara fyra skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101

9.3 Infästningar CC mått

Inte godkänd

Verkligt avstånd 120 cm. Enligt snö-vindlastberäkning skall maxmåttet ej överstiga 90 cm

MA5102 Sid 1 (1) | Version 3 - 221101

9.4 Kabeluppfästning

Inte godkänd

Kabelklämmor har lossnat på ett flertal ställen. Bortsett från detta är kabeluppfästningen väl utförd

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

17/21

Främmande material

Lösa klämmor

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Takgenomföring

Väderbeständigt material

Ändklämmor rätt förläggning

Ändklämmor skena

Ändklämmor skruv
