Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

24 april 2023

Ort

Mönsterås, Kalmar län

Panelkablagets böjradie

Stress på kontakter

Klämmornas placering

+ 13

76% godkända

24% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM54S31 (395-420) MR (17)Tak 1, K2: SingleRail: CrossHook 3S (34)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (5)Växelriktare (28)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

6/17

3.1 Strängförläggning

Inte godkänd

DC kablage är förlagt med mellanrum som skapar en loop på taket.

SEK 457. Sida 15

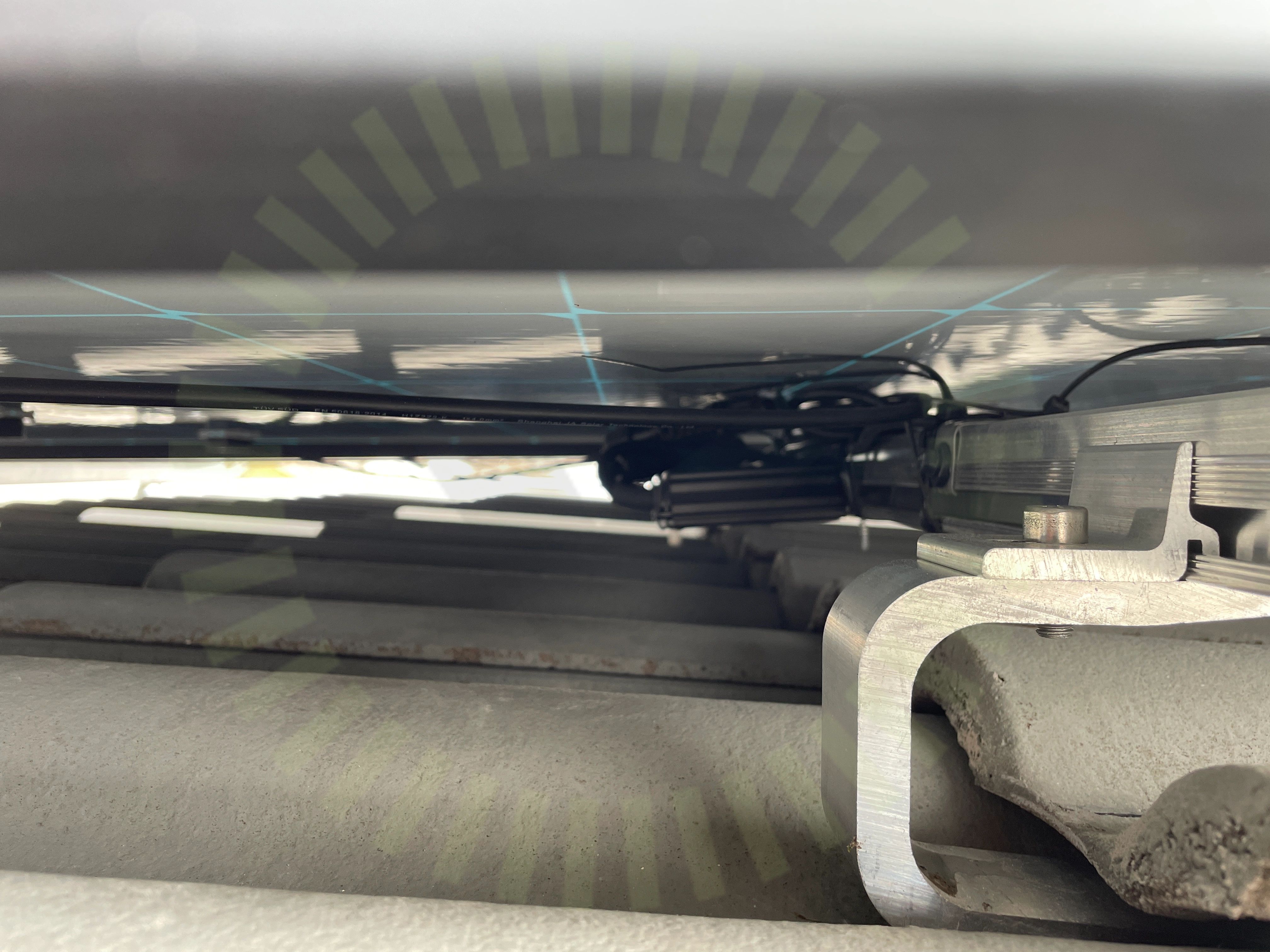

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen över tid.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

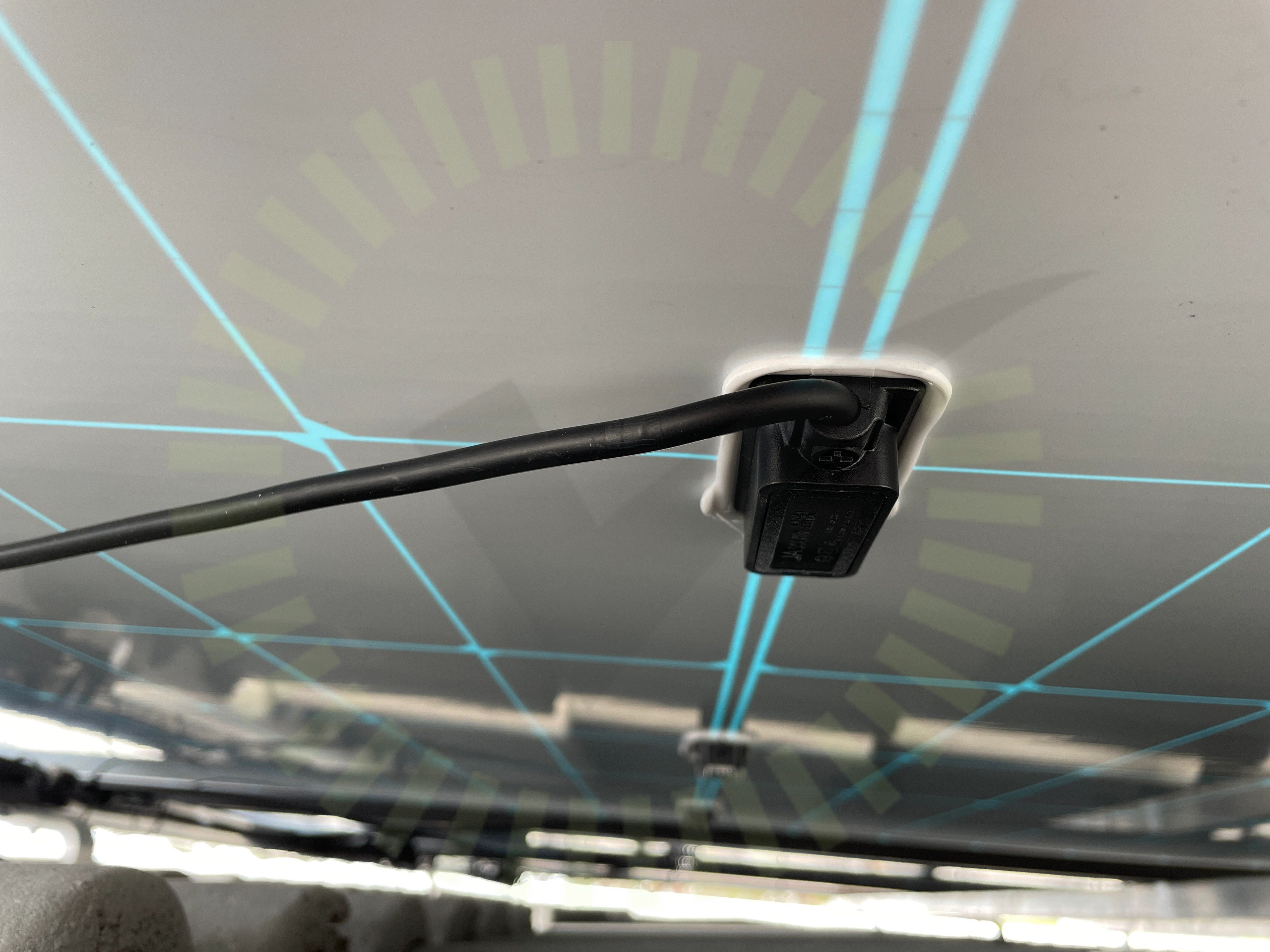

3.4 Kopplingslåda

Inte godkänd

Kablage är hårt draget från kopplingslådan till skena.

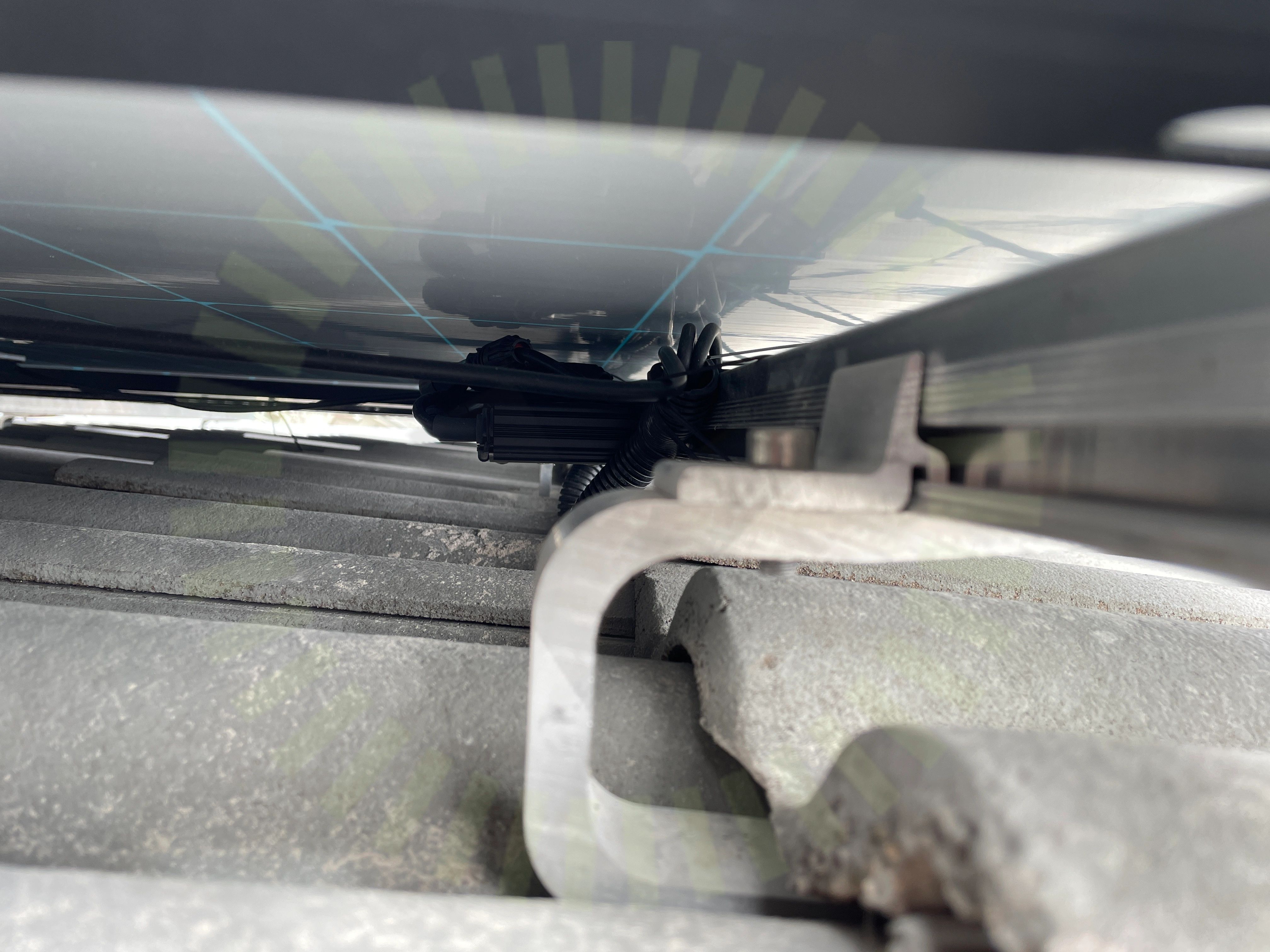

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har för skarp böjradie.

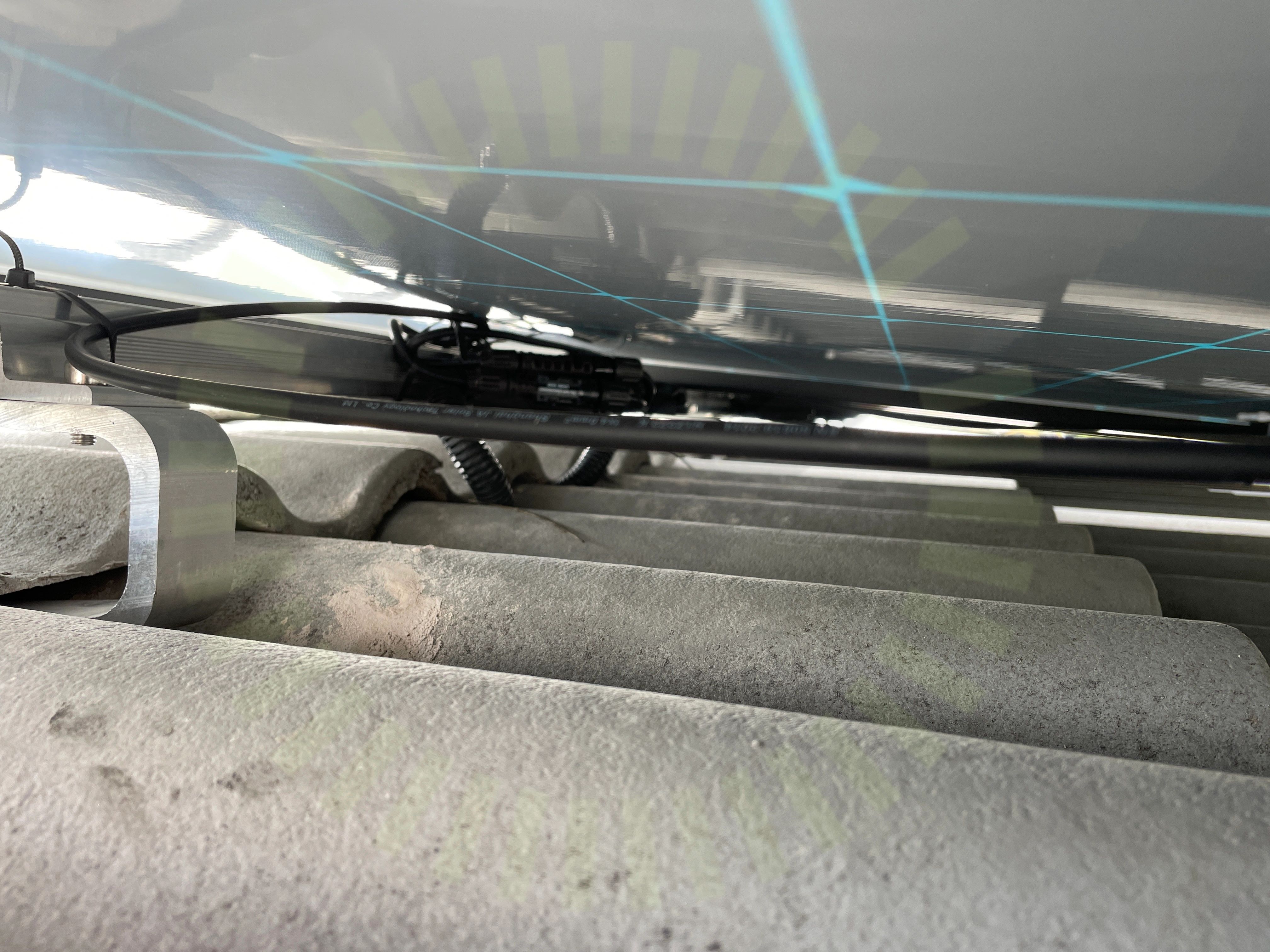

3.6 Stress på kontakter

Inte godkänd

Kontakterna från optimerarna är förlagda så att kabeln ligger ansträngd i kontakten. Enligt tillverkarens anvisningar ska kabel löpa rakt 20 mm från kontakten

Godkända kontrollpunkter

11/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontakter

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

7/28

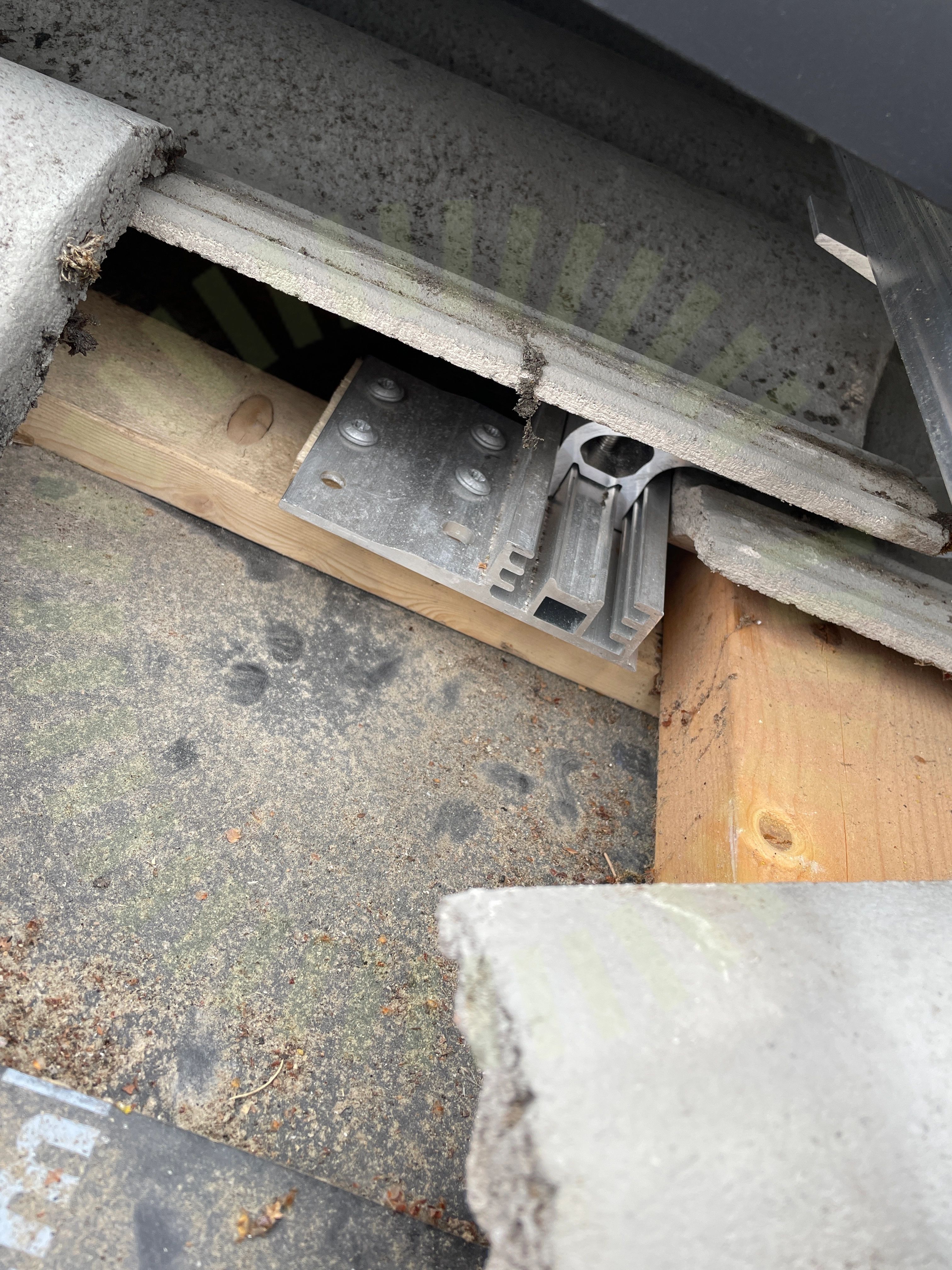

4.1 Infästning utanför takstol

Inte godkänd

Infästningar utanför takstolar är bristfälligt utförda. Infästningar med K2 ska göras i takstol eller i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

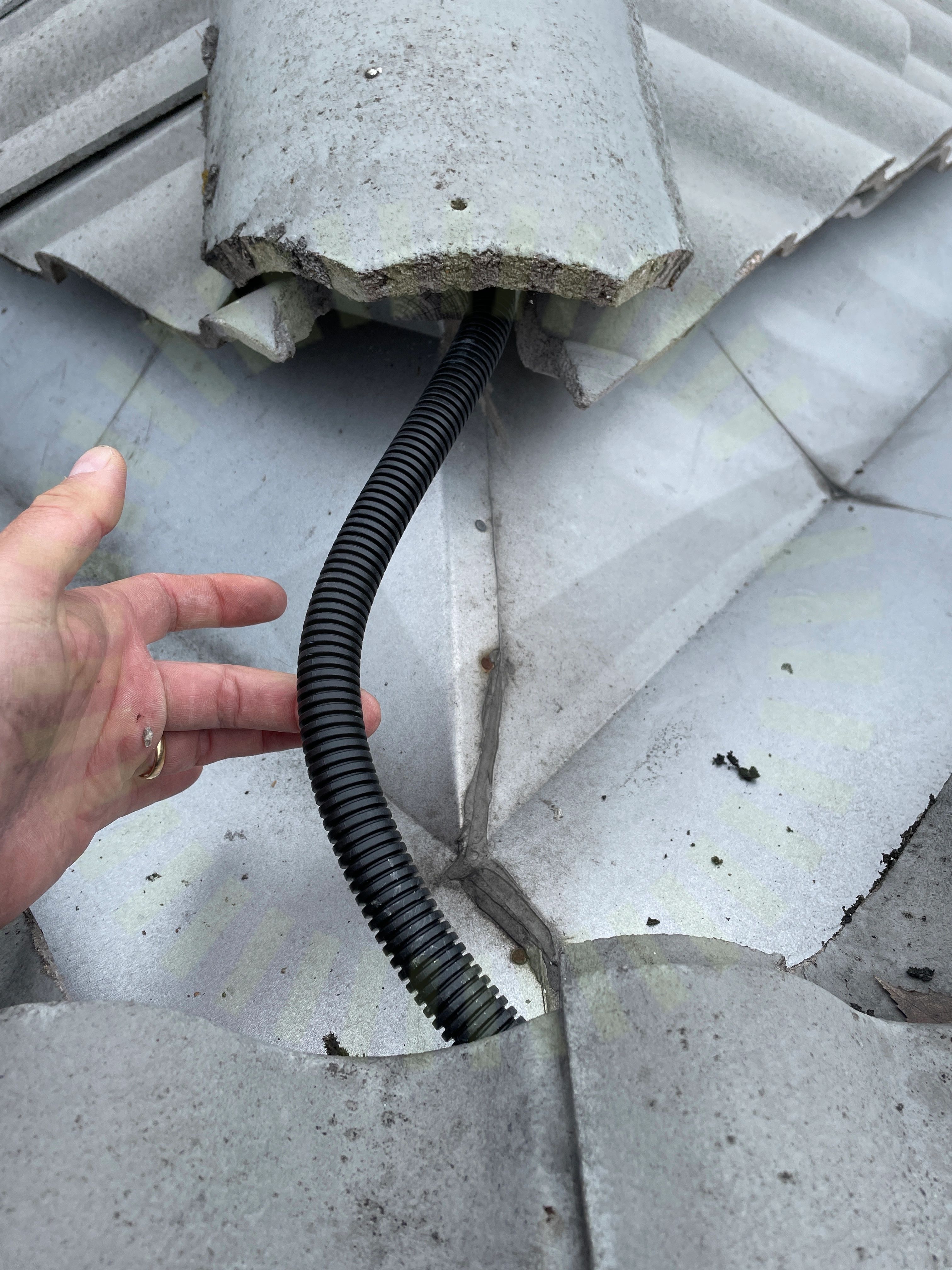

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Dragavlastning saknas.

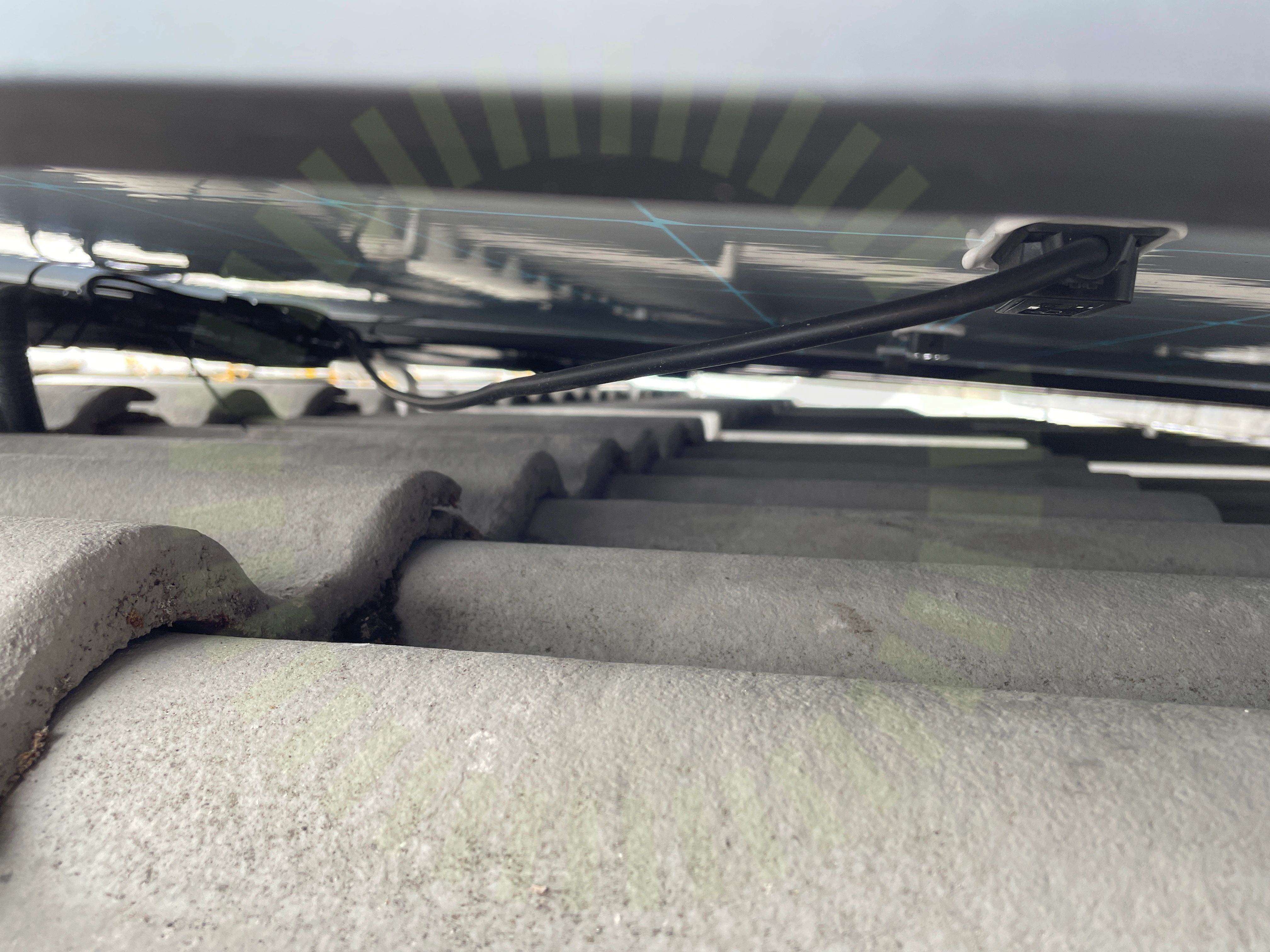

4.3 Kabeluppfästning

Inte godkänd

Kablage hänger långa sträckor, tillförlitlig uppfästning saknas

SS 436 40 00 (712.521.101 och 522.8.4)

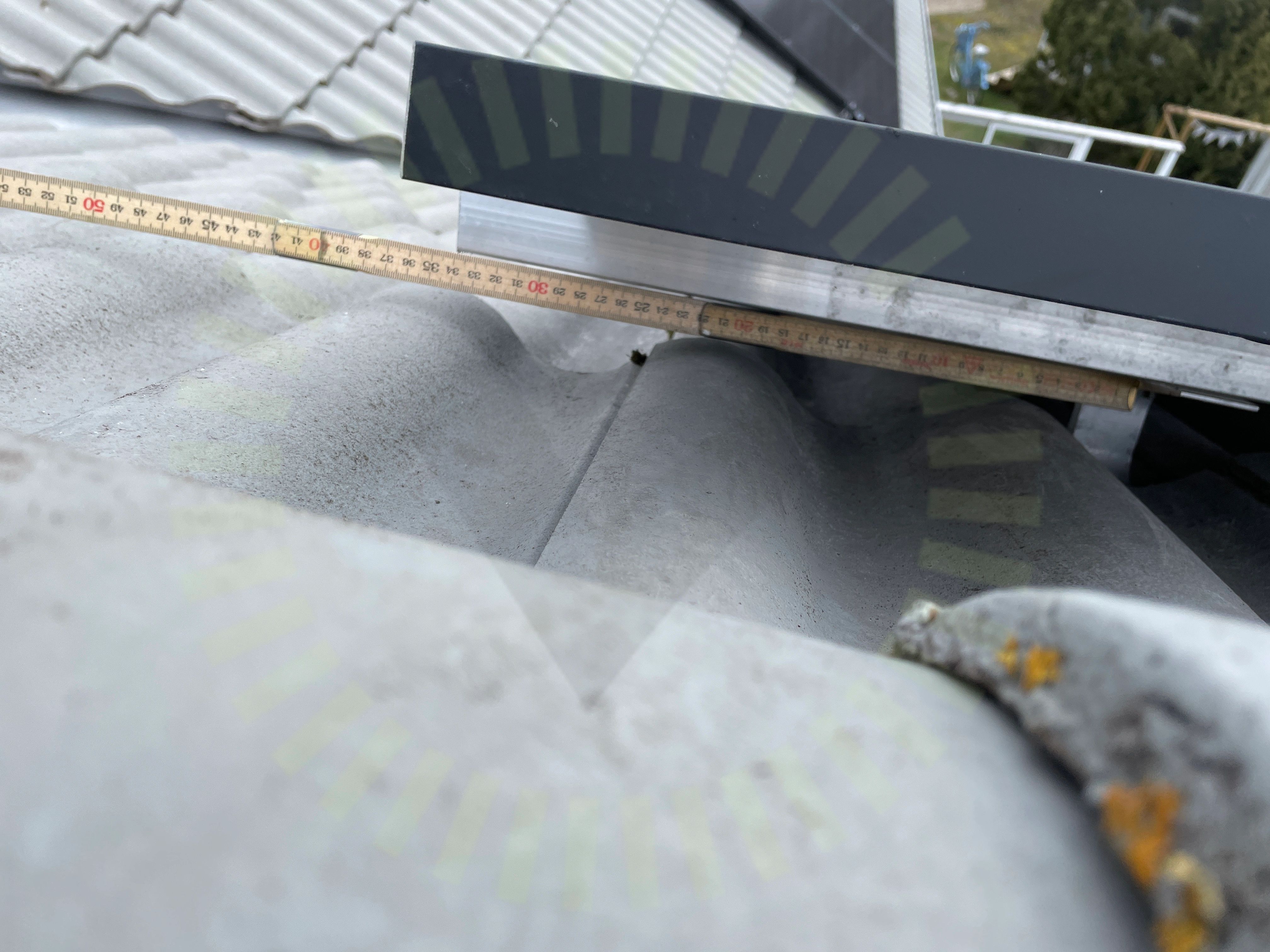

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas så korrekt överhäng kan ej styrkas

Snö- och vindlastberäkning

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för projektet saknas.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas så korrekt avstånd kan ej styrkas.

Snö- och vindlastberäkning

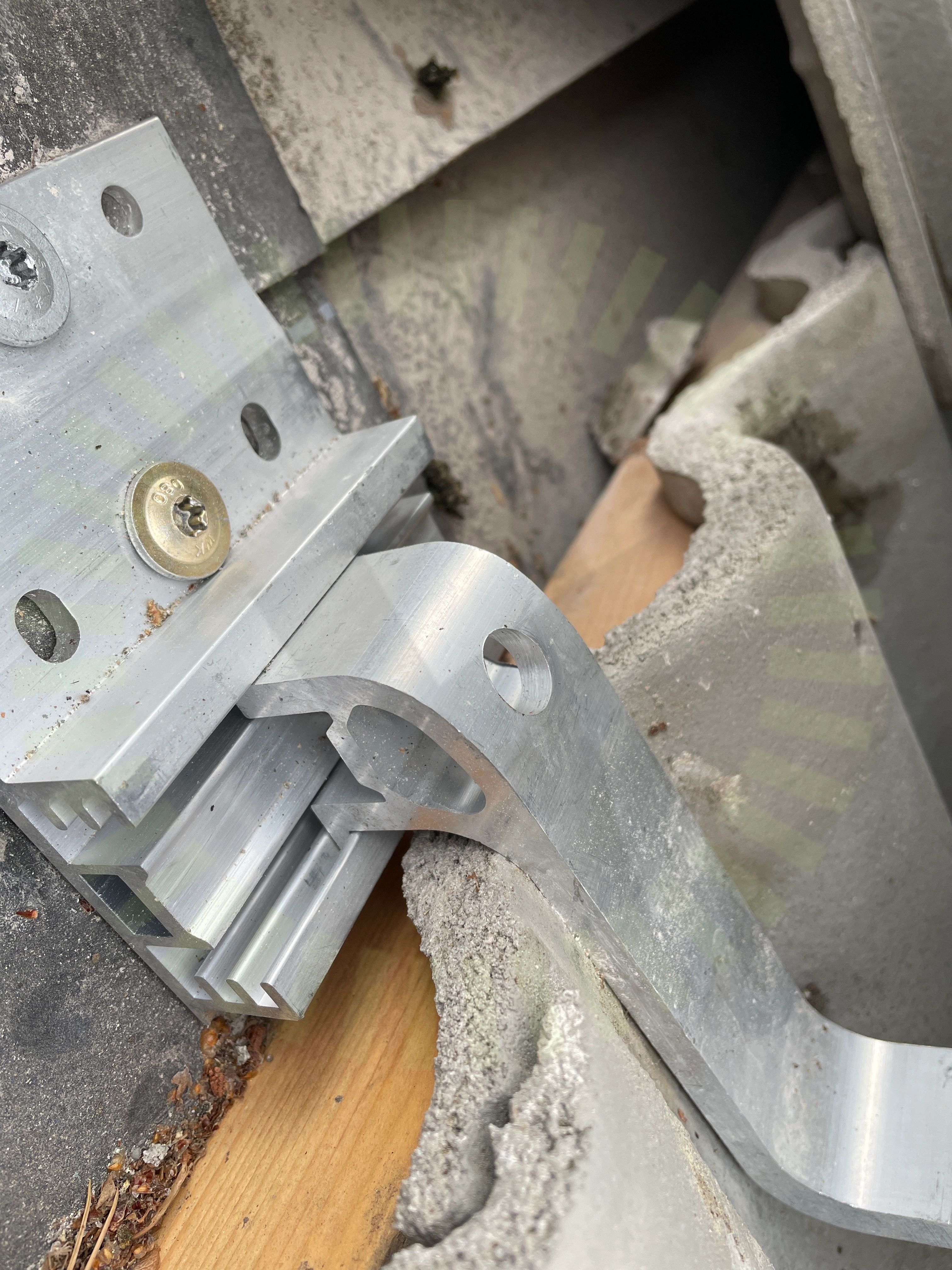

4.7 Underliggande takpanna

Inte godkänd

Kroken får inte ligga emot pannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

21/28

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skruvar korrekt

Takets lutning

Takgenomföring

Takstolsbredd

Takstolsinfästning

Tvådelad takkrok

Väderbeständigt material

Ändklämmor

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

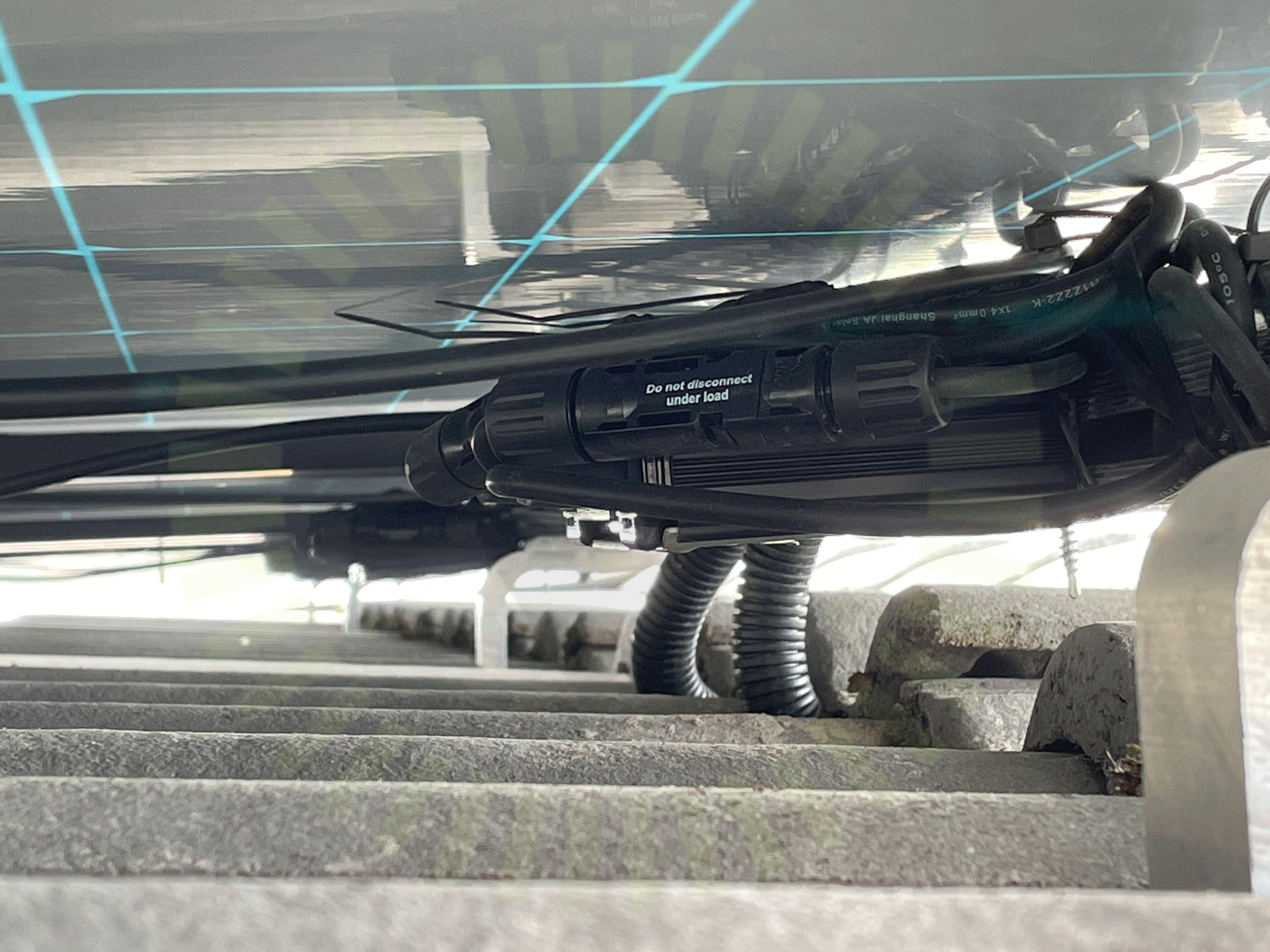

5.1 Dragavlastade

Inte godkänd

Kablarna sträckta vid anslutning till optimerarna

Tillverkarens anvisningar

5.2 Placering

Inte godkänd

Optimerare är inte placerade enligt tillverkarens anvisningar. Fritt avstånd runt optimerare uppfylls ej.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Varselmärkning

Anmärkningar

3/5

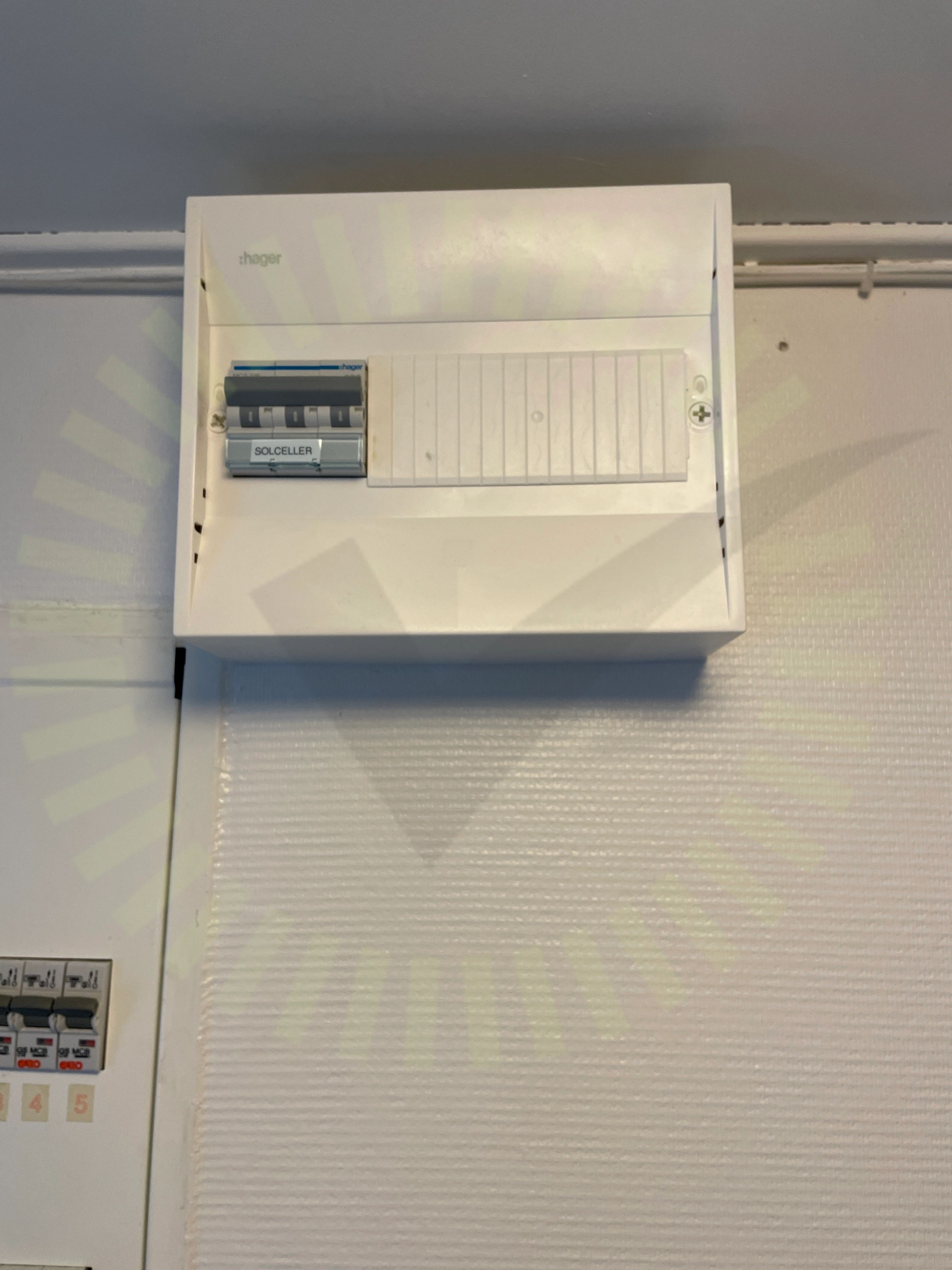

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

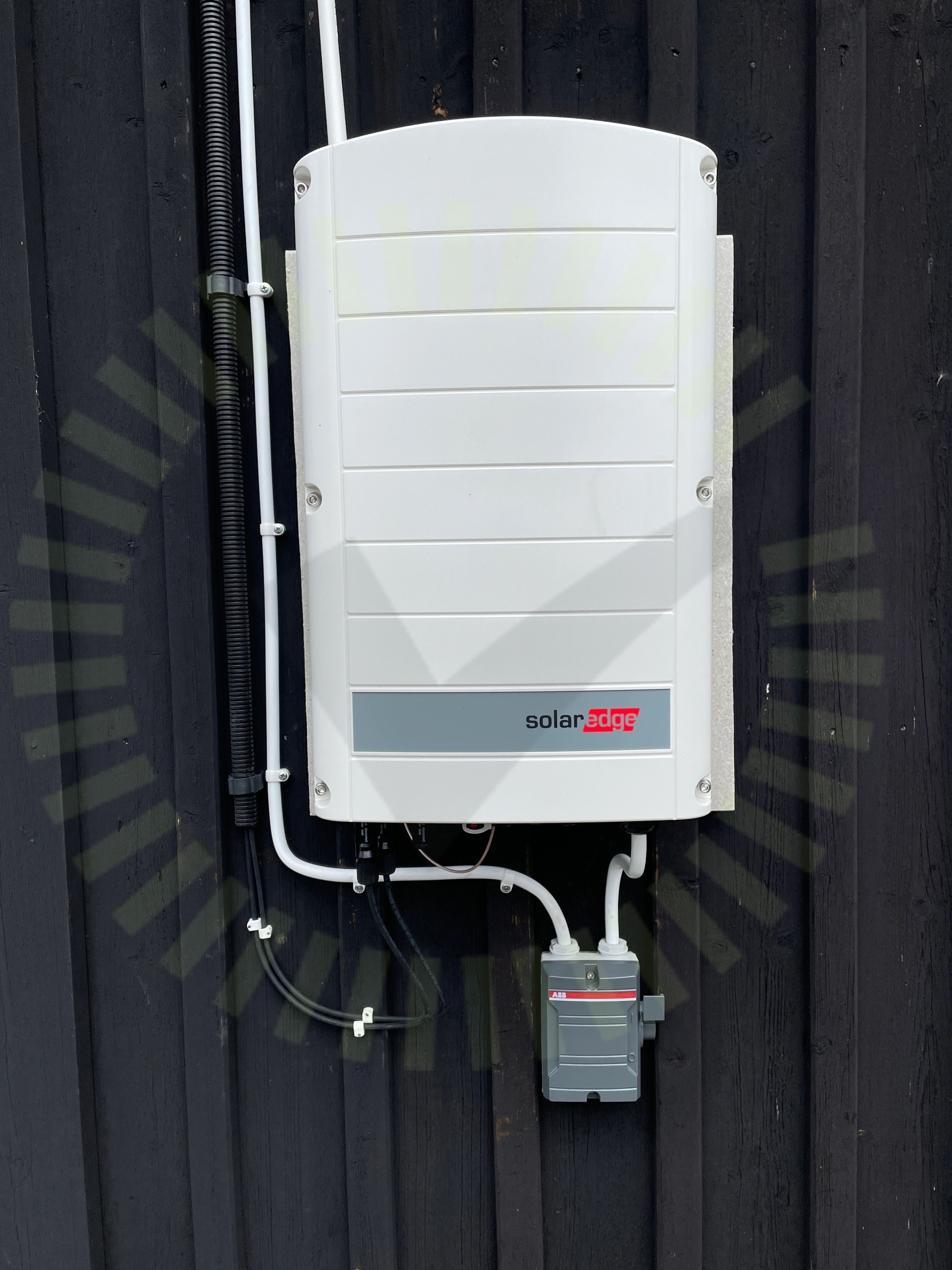

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/27

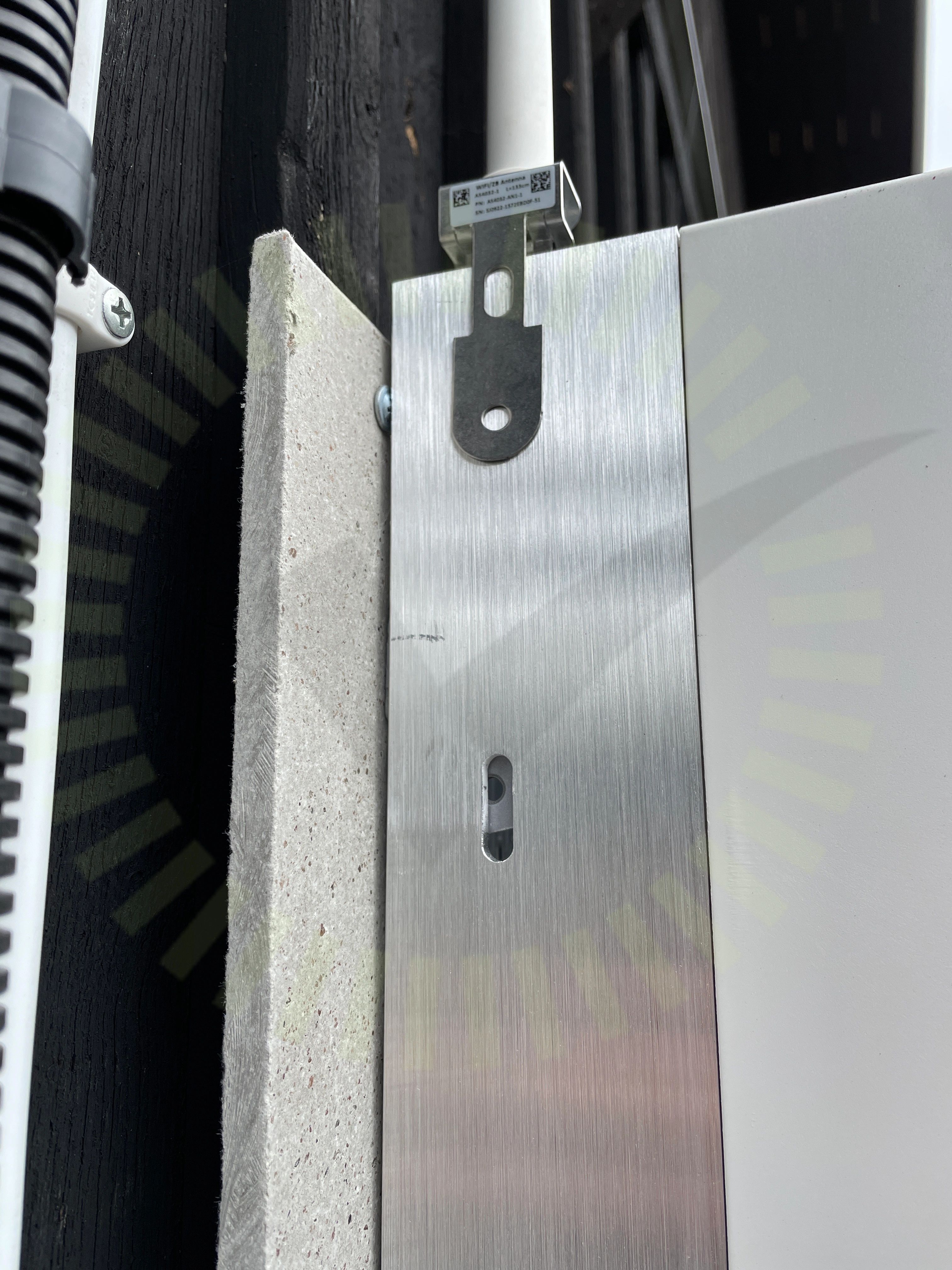

7.1 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Skruv saknas på ena sidan. Kan ej fästas då VR ligger emot en skruv som tvingar den ur position.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

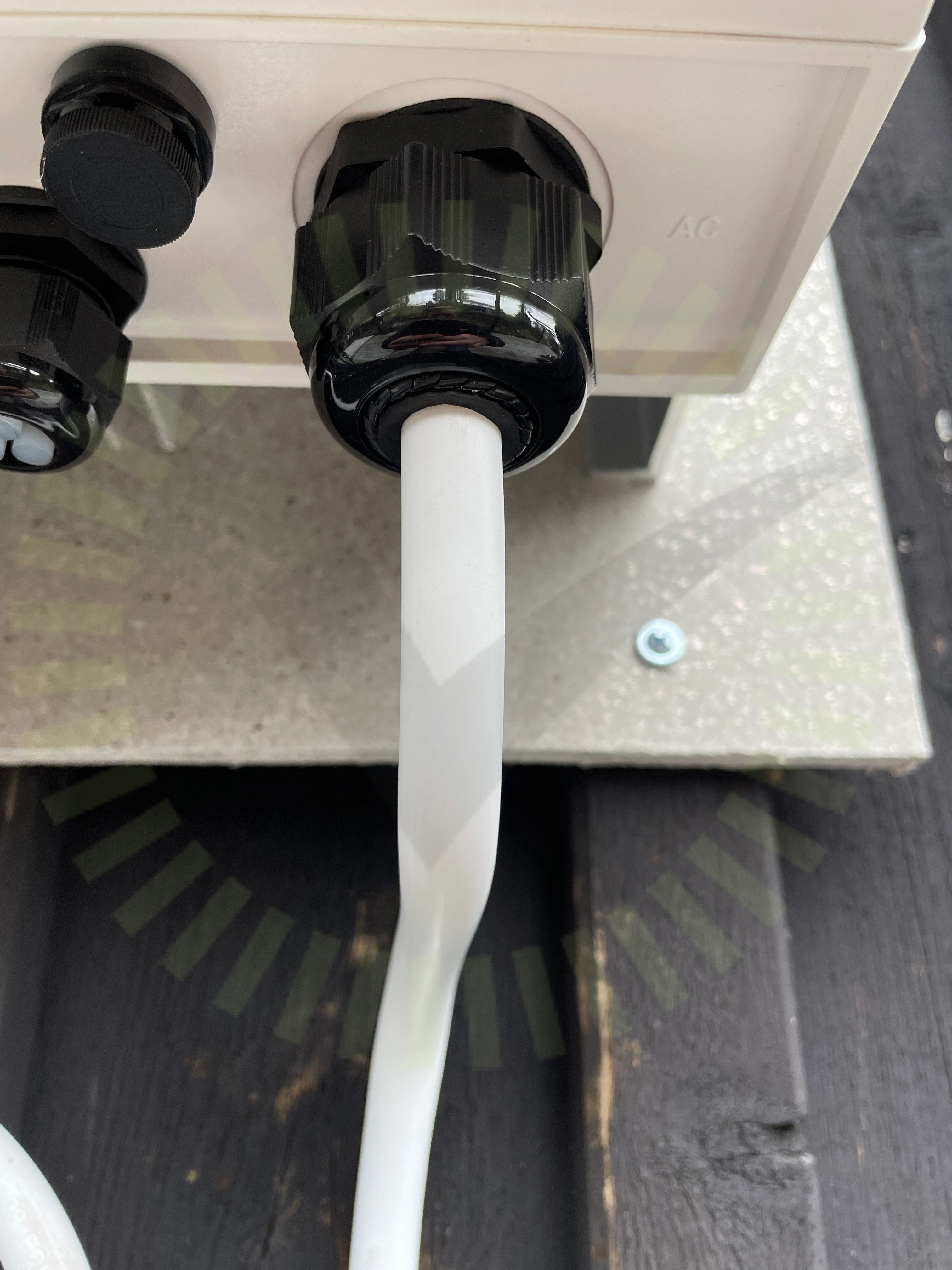

7.2 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt. Kabel löper fritt.

Godkända kontrollpunkter

25/27

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter
