Besiktningsrapport

8.8

Installation av

Elteknik i Lund

Datum

4 september 2023

Ort

Bara, Skåne län

Panelkablagets böjradie

Kontaktdon

Kabeluppfästning

+ 7

88% godkända

12% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (30)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/17

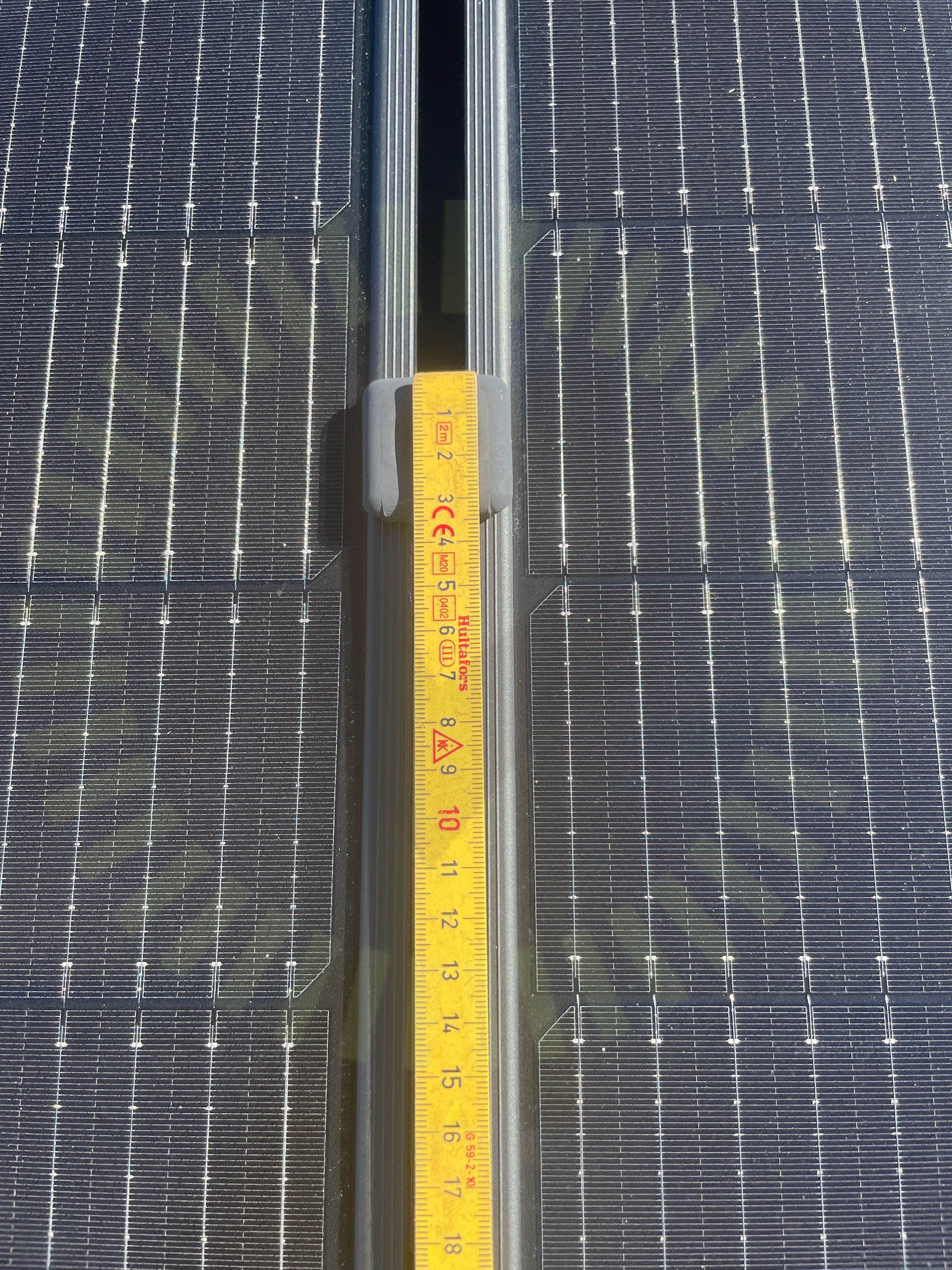

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/17

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

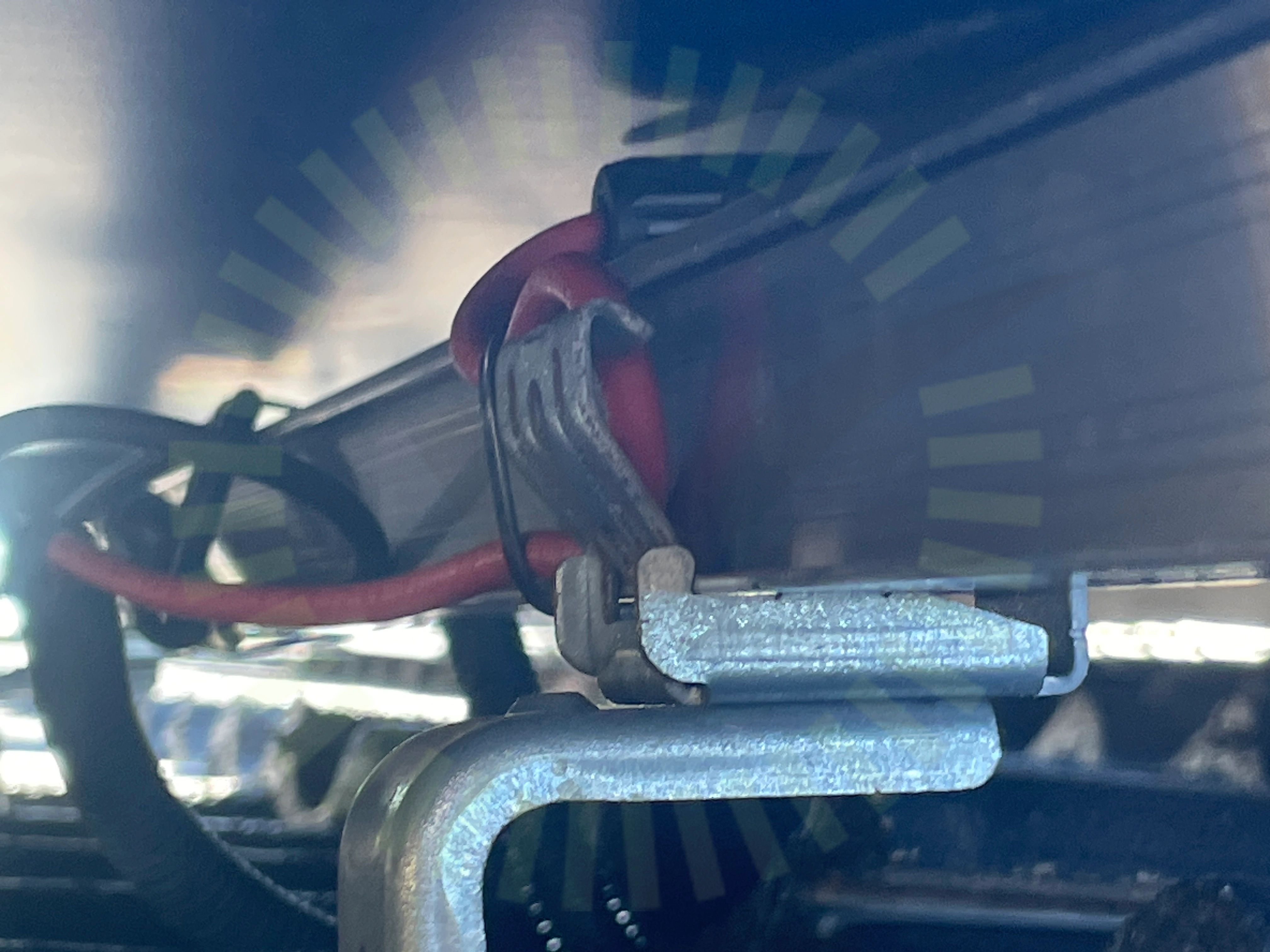

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Uppmätt mått 315mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

22/26

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Kabeldragning mellan takytor

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

Brytare

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas på undercentral och huvudcentral. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på huvudcentral och undercentral. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/33

7.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

7.2 Genomföringar

Inte godkänd

Genomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

31/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
