Besiktningsrapport

8.3

Installation genom

Svea Solar

Datum

29 maj 2026

Ort

Dingle, Västra Götalands län

Kabeluppfästning

Skenornas överhäng

Skenans utstick för klämma

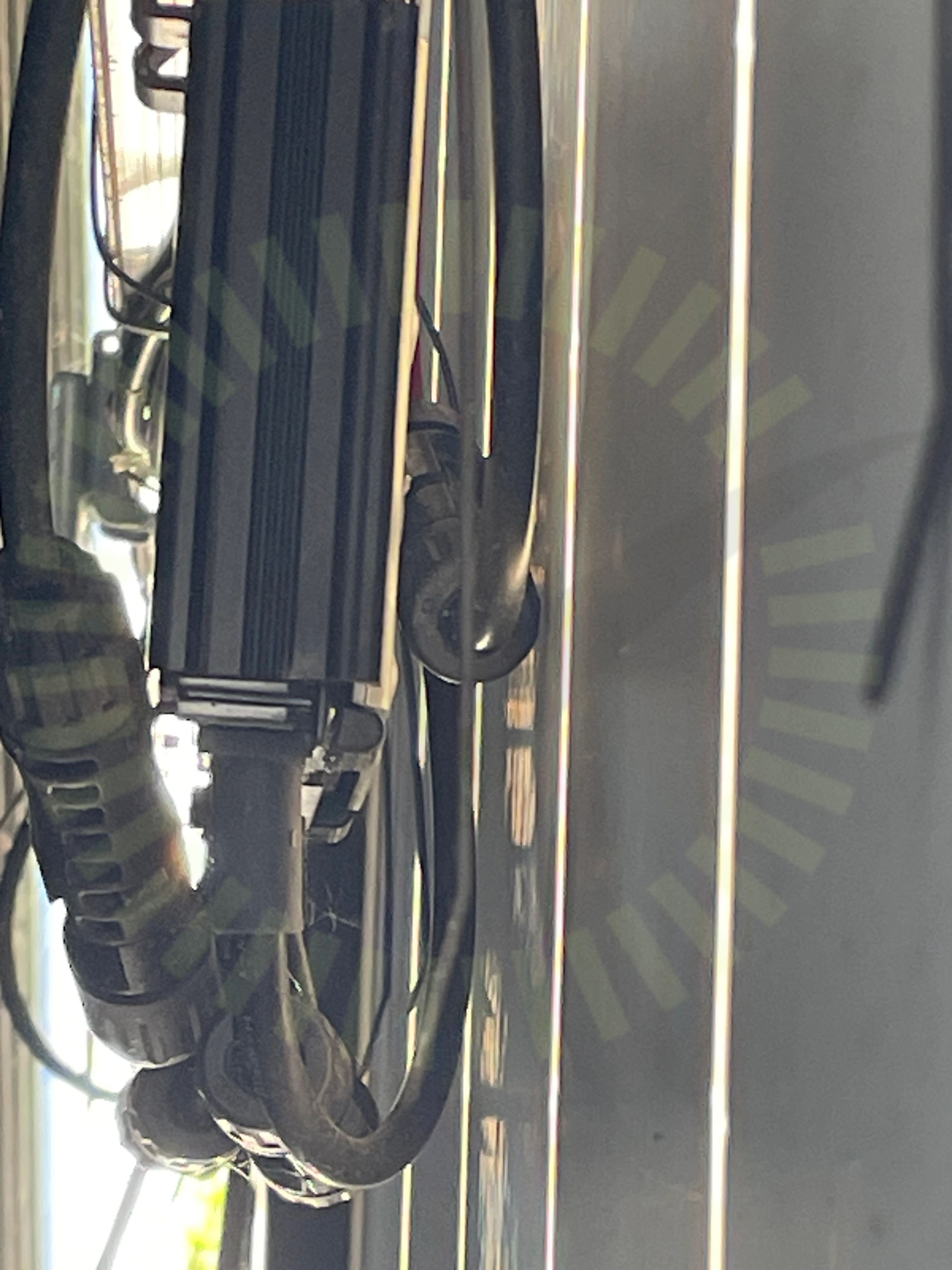

+ 7

88% godkända12% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR

OptimerareSolarEdge: P300-P505

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE3K-10K

BatteriHomevolt: 6.6-13-3kWh

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

1/11

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Homevolt Battery System Installation, Operation and Maintenance Instructions Rev 1.0, Sida 22

Godkända kontrollpunkter

10/11

AC anslutning Bakomliggande materialBatteri PEDC anslutning batterimodulFastsäkring av produktPlacering av batteriSignalkabel batterimodulSkadorTillgång till batterietUppfästning av kablage

Tak 1: ESDEC Lutande Panntak

Anmärkningar

7/25

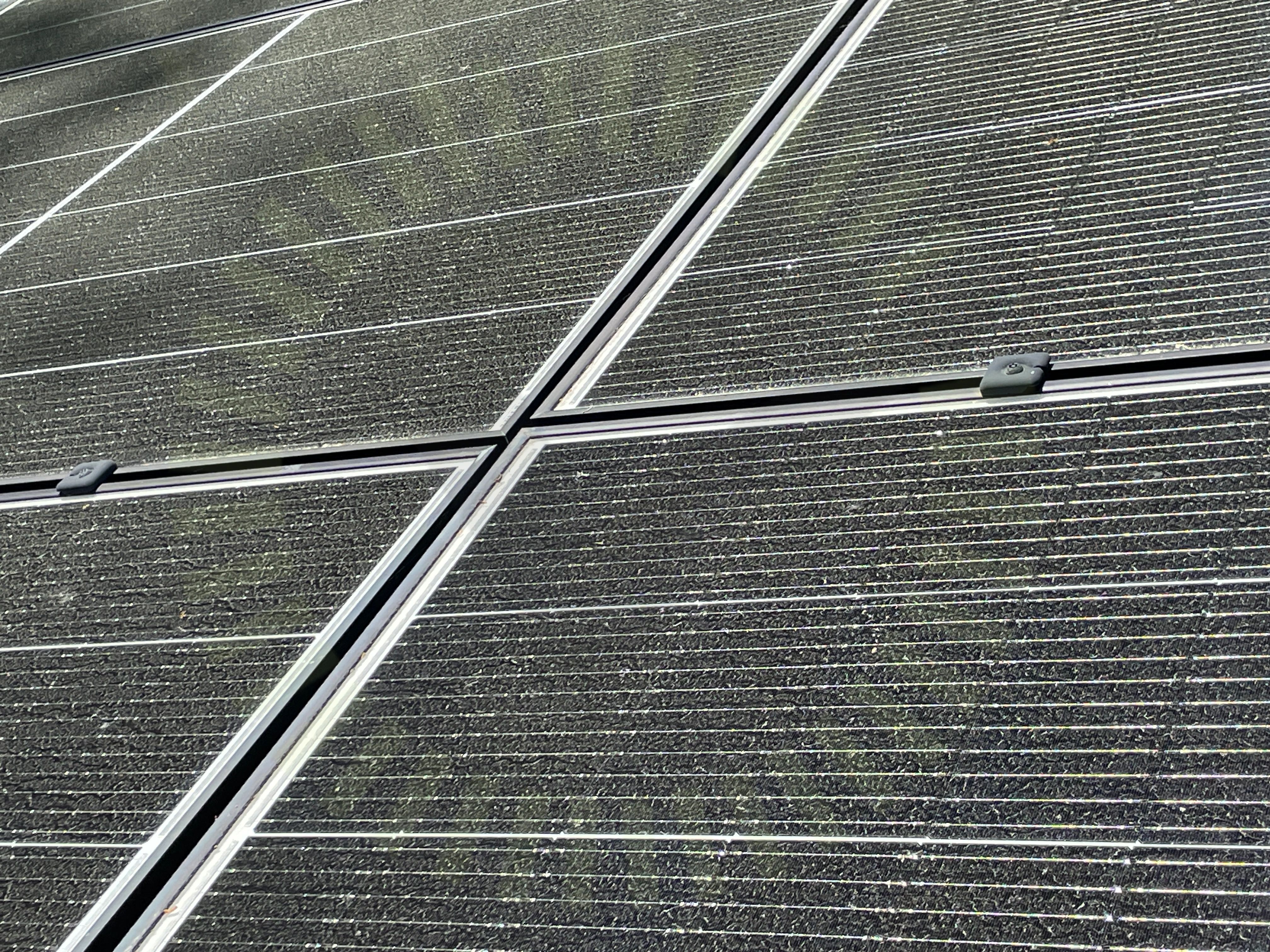

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

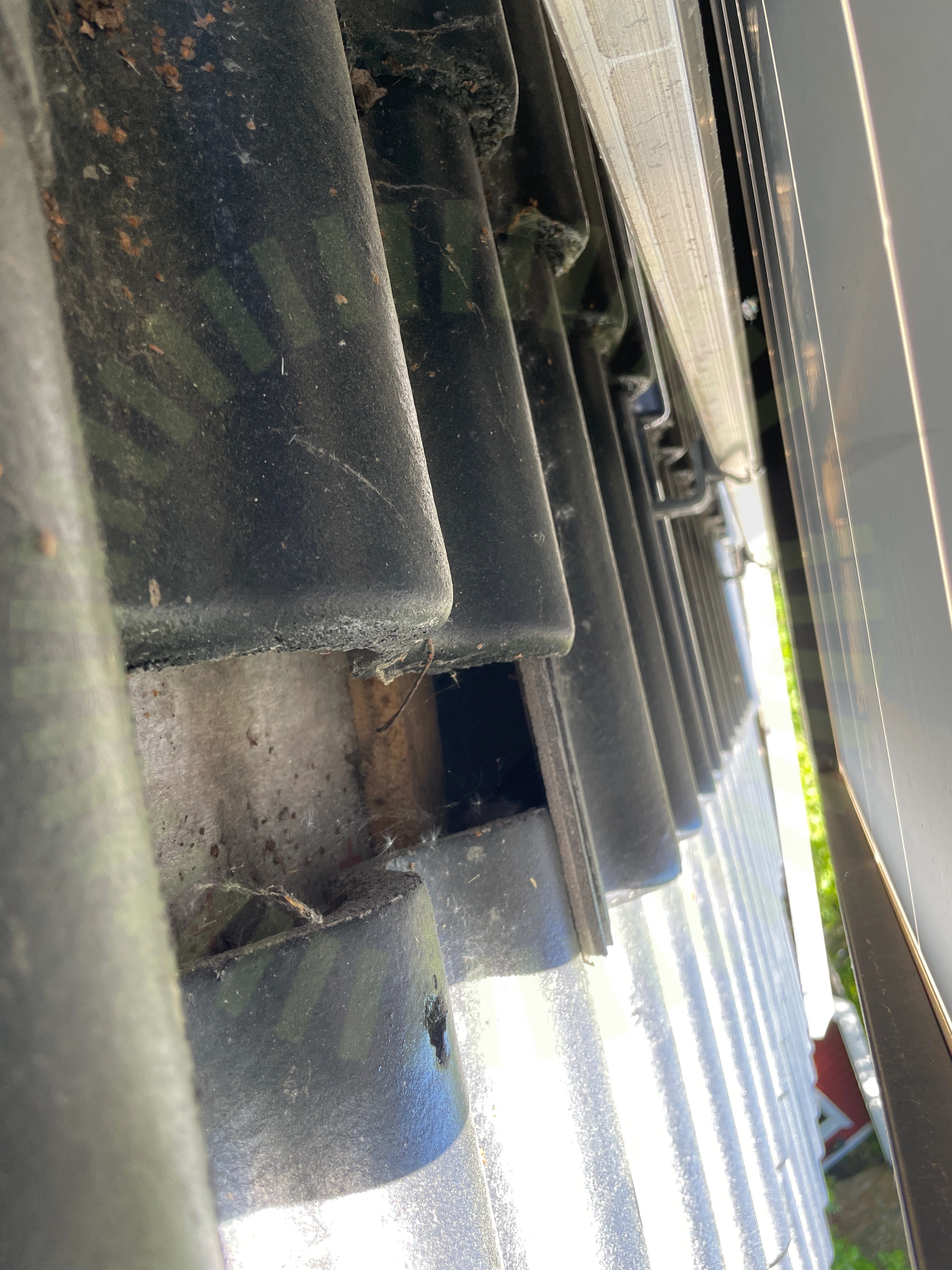

3.2 Skador

Inte godkänd

Pannan har inte lagts tillbaka efter installation.

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

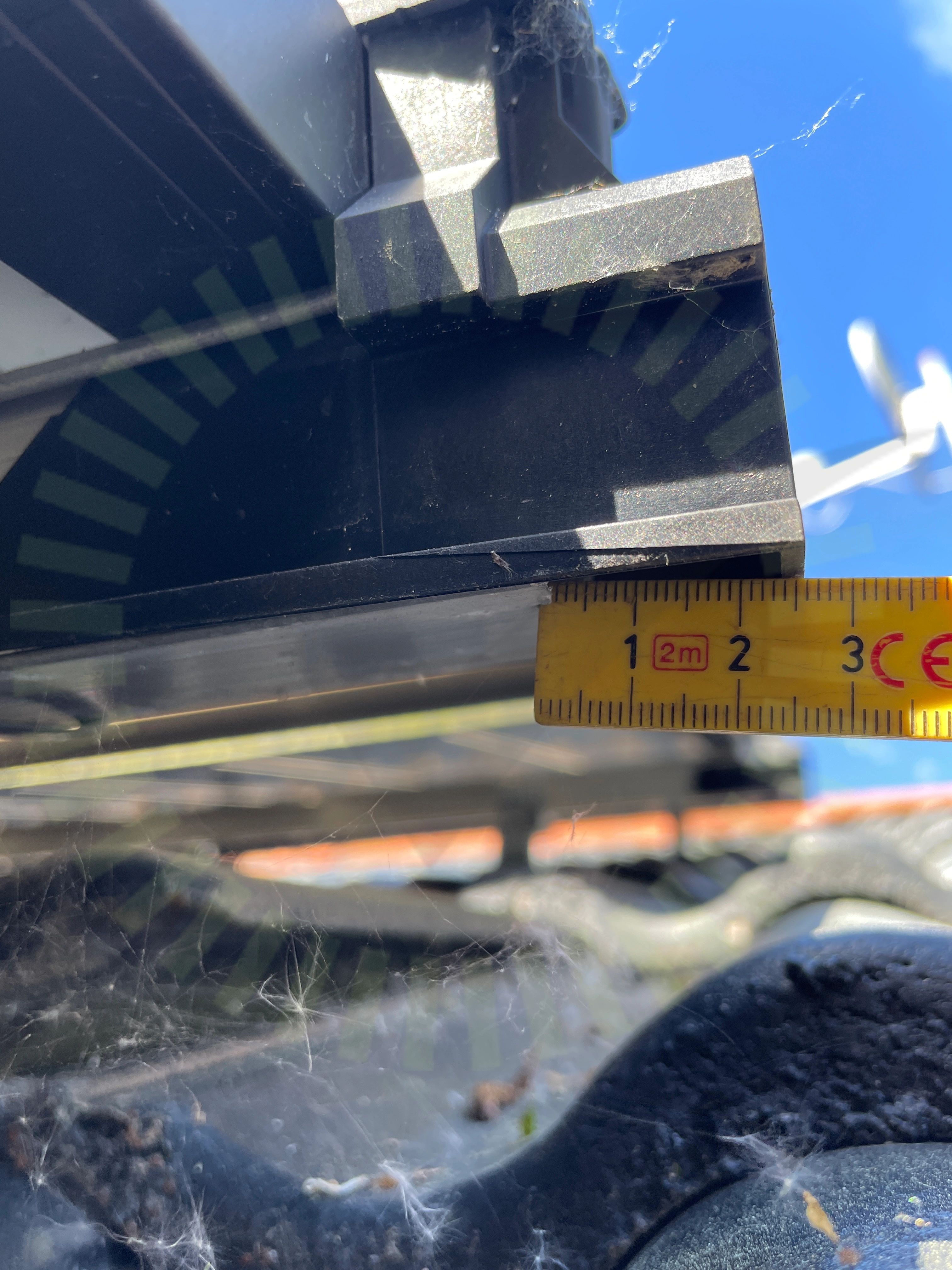

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

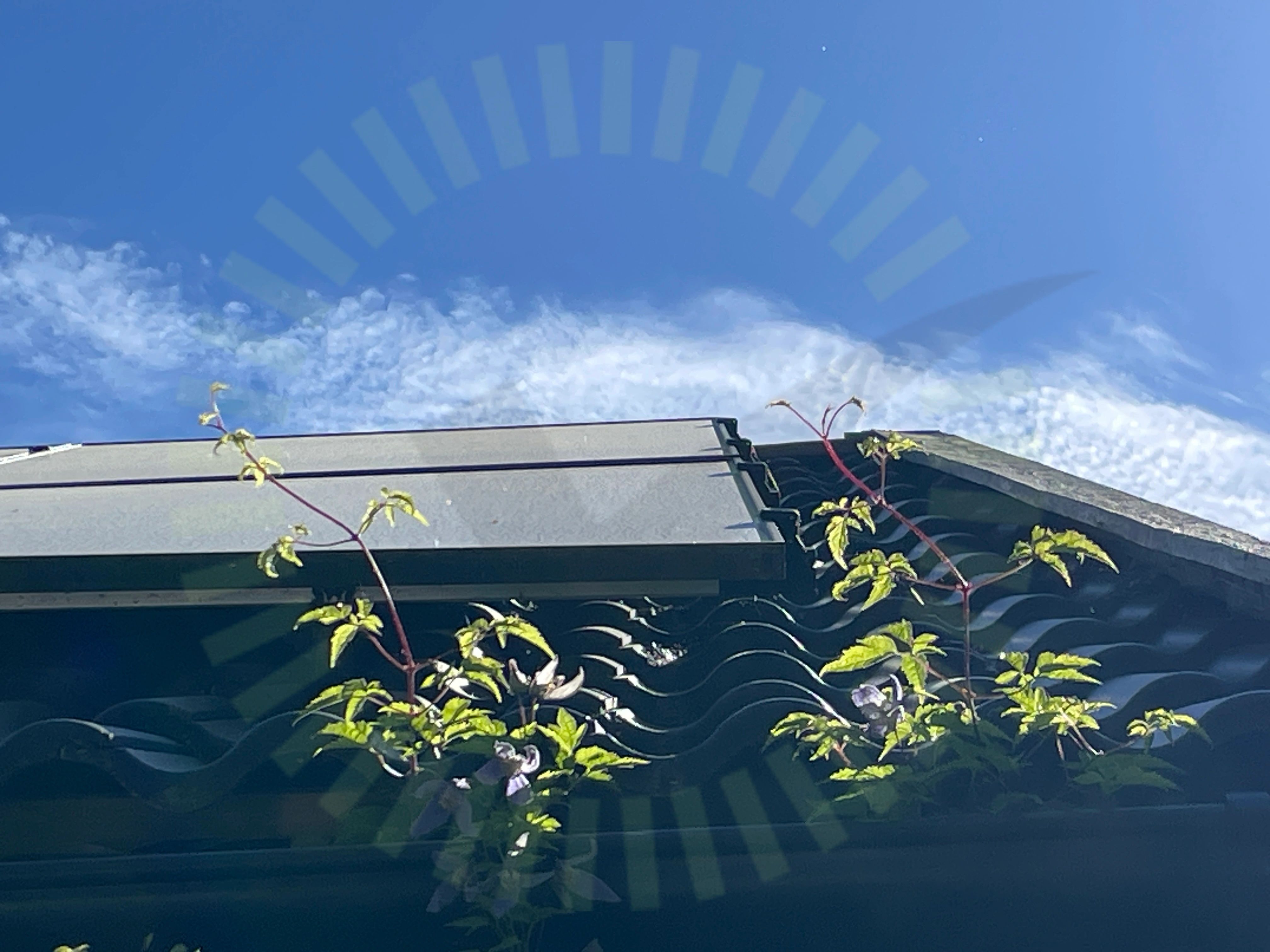

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte från ESDEC utan från tredje part.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Längsta uppmätta mått 105cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnad

Tak 1: JA Solar: JAM54S30 xxx/GR

Anmärkningar

3/15

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

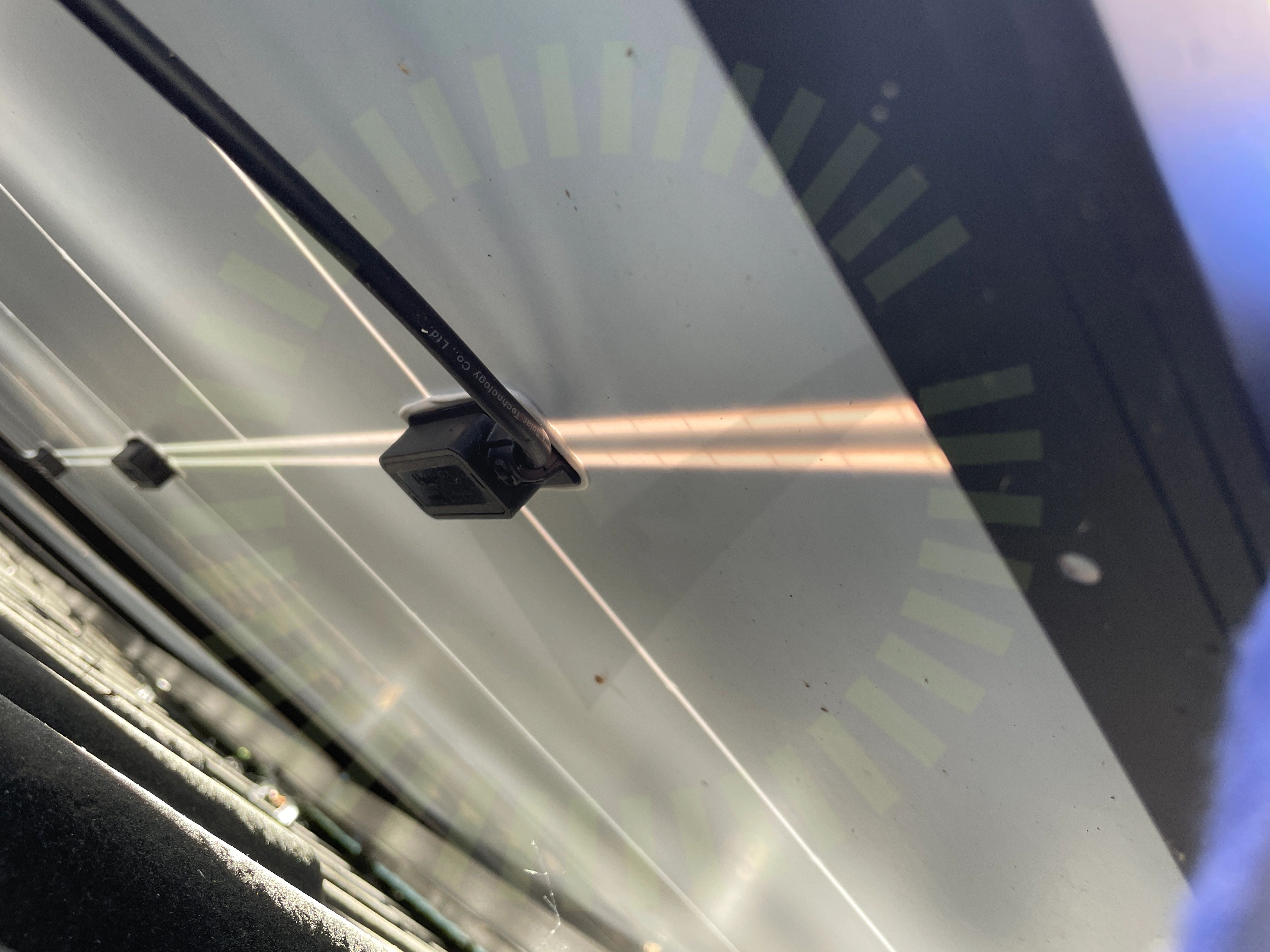

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

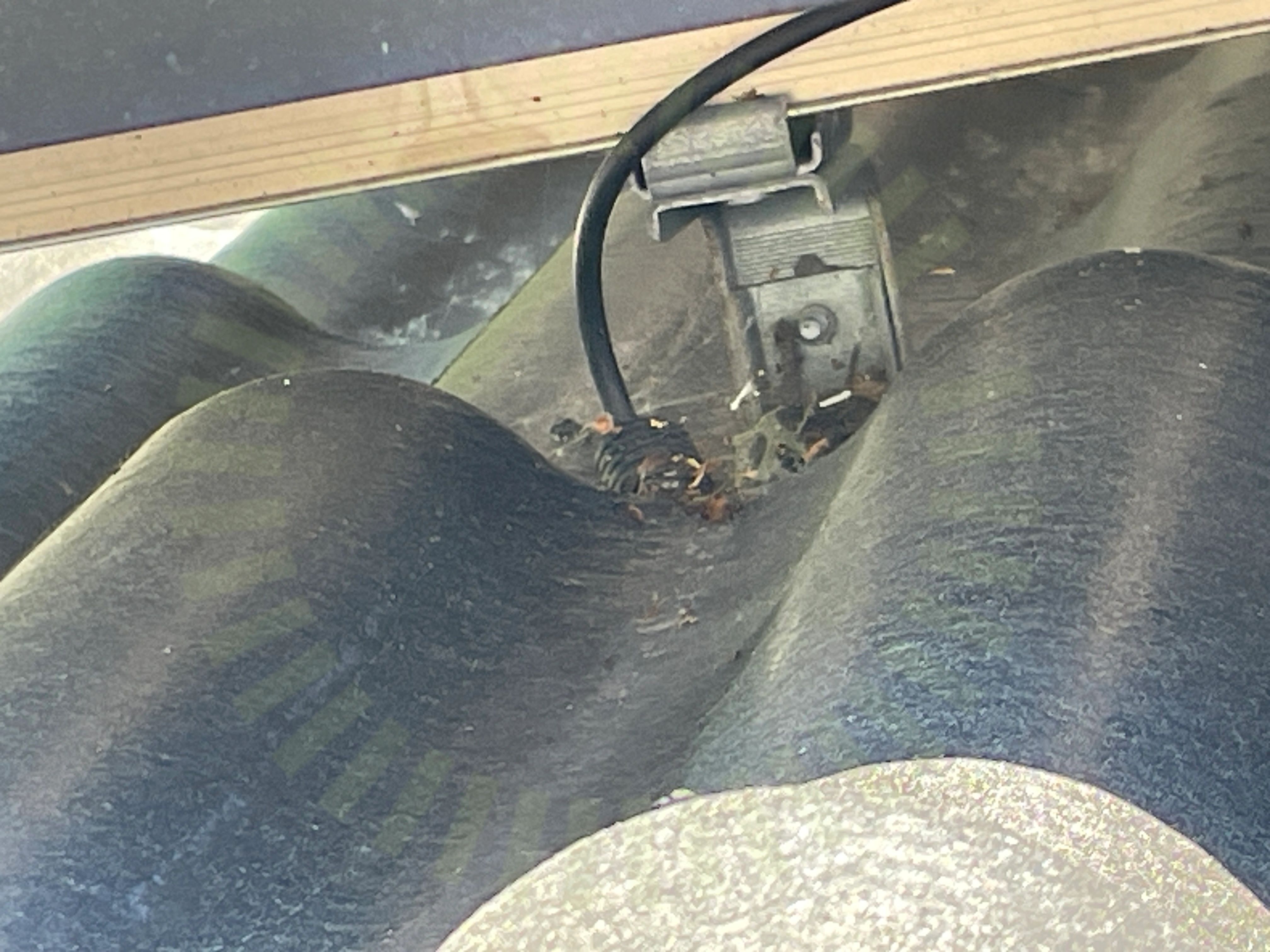

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

12/15

Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1: SolarEdge: P300-P505

Godkända kontrollpunkter

6/6

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlaceringSkada

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/35

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Detta gäller på flera ställen.

SS 436 40 00 (134.1.4)

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

33/35

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifiering
