Besiktningsrapport

8.2

Installation av

Elteknik i Lund

Datum

2 april 2023

Ort

Bara, Skåne län

Skenornas infästning

Skenornas överhäng

Kabeluppfästning

+ 9

79% godkända

21% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (30)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

2/17

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Paneltillverkarens krav är minimum 40 mm, fästet är på 30mm. Underlag att använd klämma får användas av tillverkaren saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15

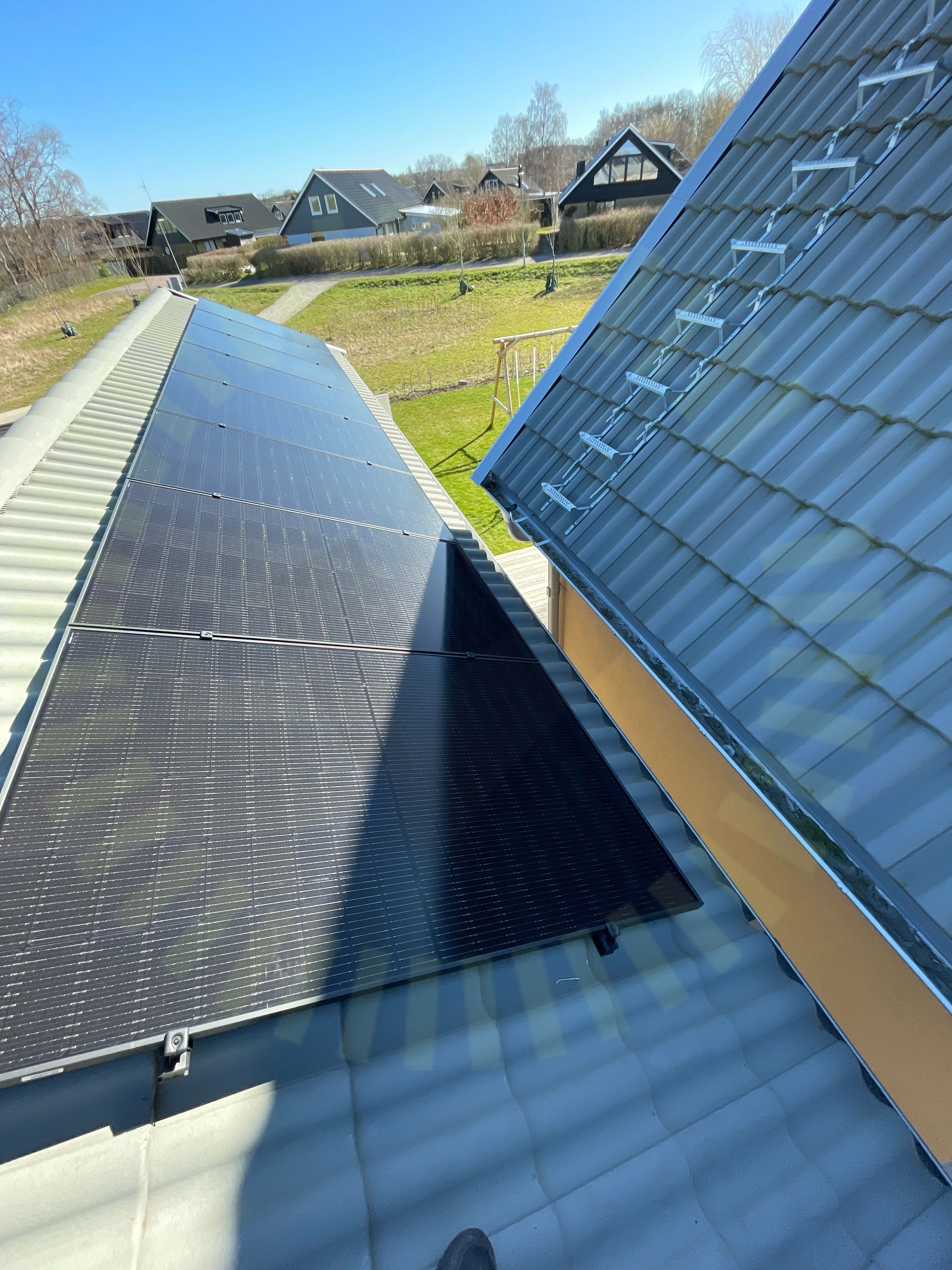

3.2 Skugga

Inte godkänd

Paneler på garagetak är placerad i regelbunden skugga. Hustak täcker för två panelers bottendel. Tillverkaren tillåter inte att panelen placeras i permanent och/eller regelbunden skugga.

Godkända kontrollpunkter

15/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/27

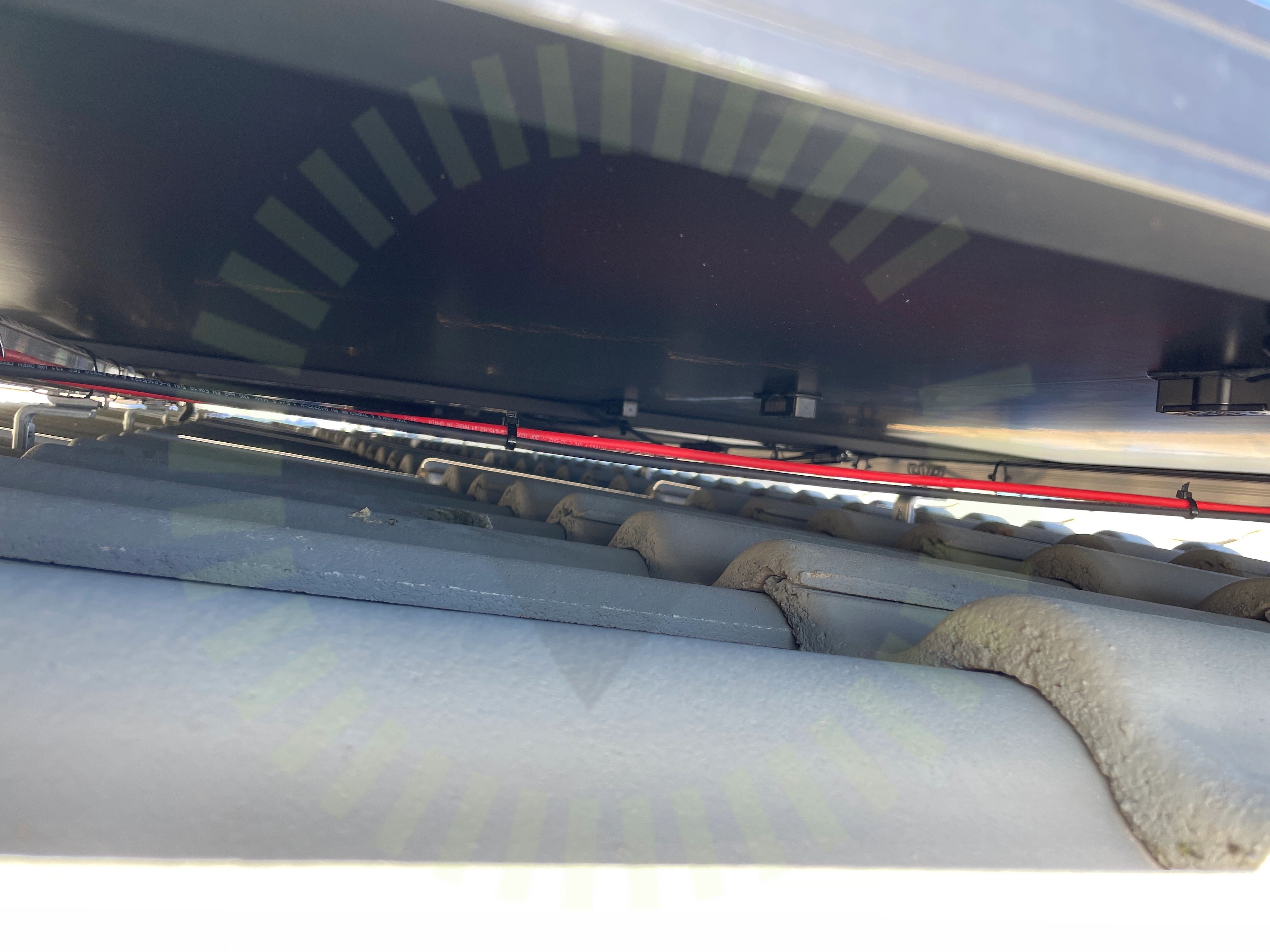

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades, kablage är ej uppfäst med tillräckligt stöd

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte utförd korrekt

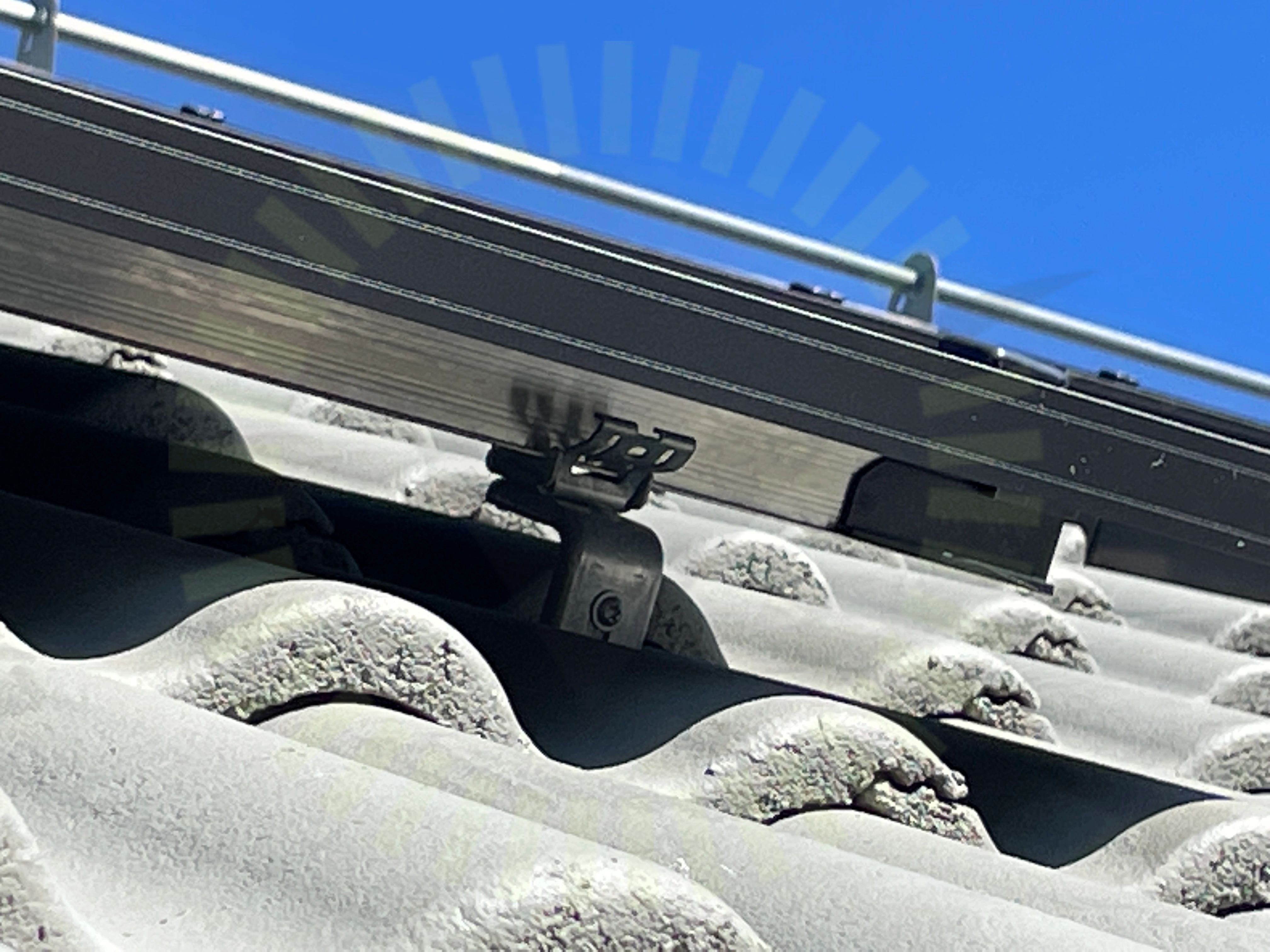

4.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger tillverkarens anvisningar på bild samt understiger på annat ställe.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas för projektet

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar Garagetak:750mm Hustak: 600mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/27

Använd skruv för klämma

DC kabel förläggning

Dräneringshål pekar neråt

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/4

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för likspänning

Ej tillgängligt vid besiktning

1/4

Tillförlitligt fäst

Växelriktare

Anmärkningar

7/28

6.1 AC Genomföringar

Inte godkänd

Kabelgenomföring för matande kabel till undercentral där växelriktare är inkopplad är ej tätad korrekt

6.2 AC Kablage förläggning

Inte godkänd

Ac kablage till växelriktare ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

6.3 DC Genomföringar

Inte godkänd

Genomföringar för DC kablage är inte tätade

6.4 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

6.5 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. DC kontakt ej korrekt spänd

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

6.6 Förskruvning

Inte godkänd

Vald förskruvning för växelriktare är för stor för AC kablage, AC kablage sitter löst

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

6.7 Kablage skydd

Inte godkänd

Kabel oskyddad vid marknivå

Godkända kontrollpunkter

21/28

AC Anslutning Växelriktare

AC Böjradie

AC Kablage dimensionering

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skada

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
