Besiktningsrapport

8.5

Installation av

Svea Solar

Datum

29 mars 2023

Ort

Upplands Väsby, Stockholms län

Skenornas överhäng

Dräneringshål pekar neråt

Kabeluppfästning

+ 5

84% godkända

16% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 (390-415) MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak, ESDEC Lutande Panntak (30)Tak, JA Solar: JAM54S30 (390-415) MR (17)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätning av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Bedömning av strängdesign inte möjlig.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Tak, ESDEC Lutande Panntak

Anmärkningar

5/28

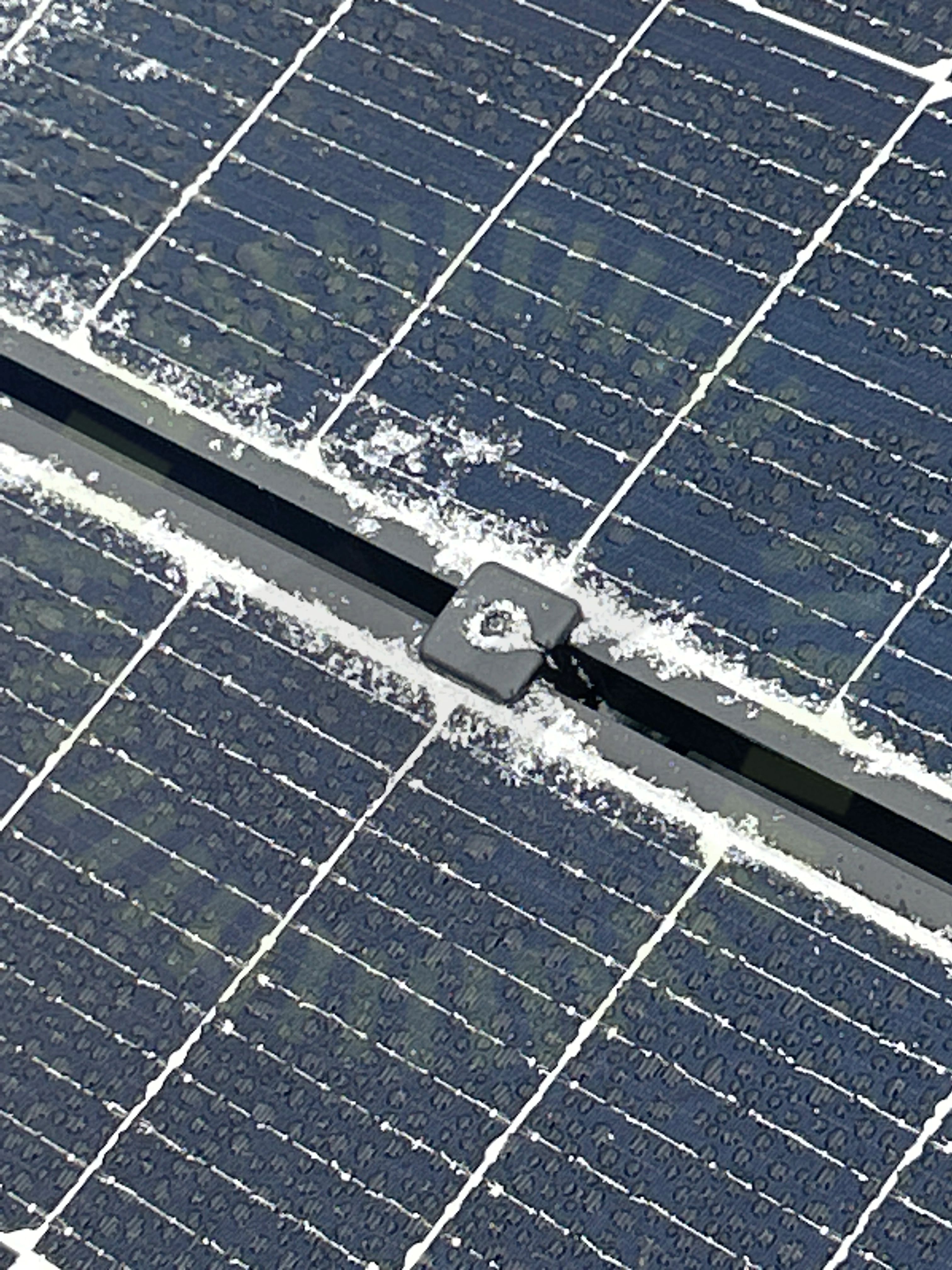

2.1 Dräneringshål pekar neråt

Inte godkänd

Klämmorna är felvända.

Tillverkarens anvisningar

2.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt enligt tillverkarens instruktioner.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.5 Takkrokarnas CC

Inte godkänd

Underlag för att kontrollera infästningarnas avstånd saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/28

Använd skruv för klämma

DC kabel förläggning

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Tak, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

3/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

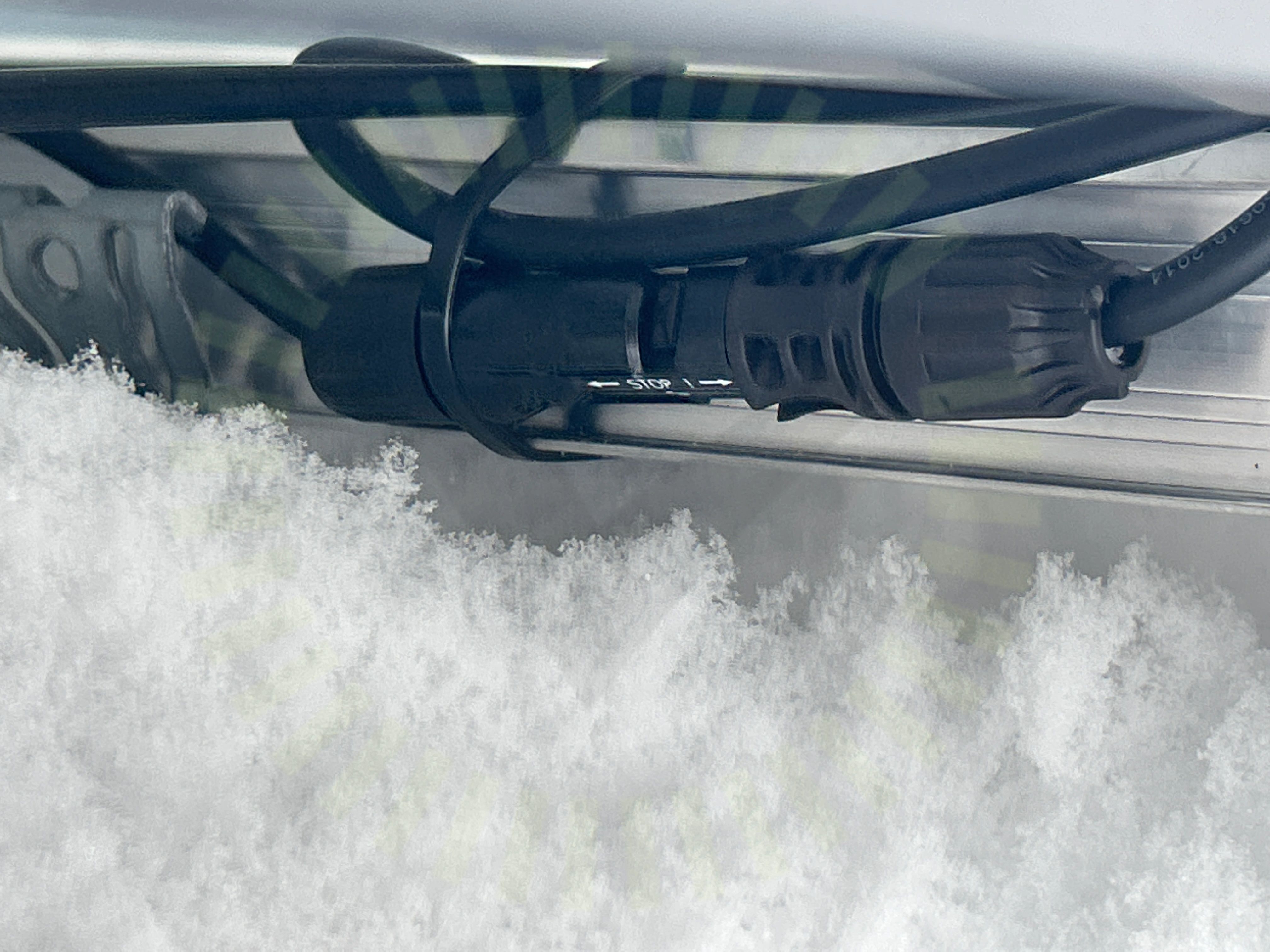

3.2 Kontakter

Inte godkänd

Buntband får inte lov att monteras över kontakter.

3.3 Kopplingslåda

Inte godkänd

Kopplingslådor utsätts för dragbelastning.

Godkända kontrollpunkter

14/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/29

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

5.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Godkända kontrollpunkter

27/29

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
