Besiktningsrapport | Stockholm Solenergi | Västerås, Västmanlands län | utförd 19 december 2024 | Solenergikvalitet
Installation genom
Stockholm Solenergi
Datum
19 december 2024
Ort
Västerås, Västmanlands län
Klämmornas överlappning
Kopplingslåda böjradie
Kabelinföringar
+ 4
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörSolis: EASTRON SDM630MCT
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/46

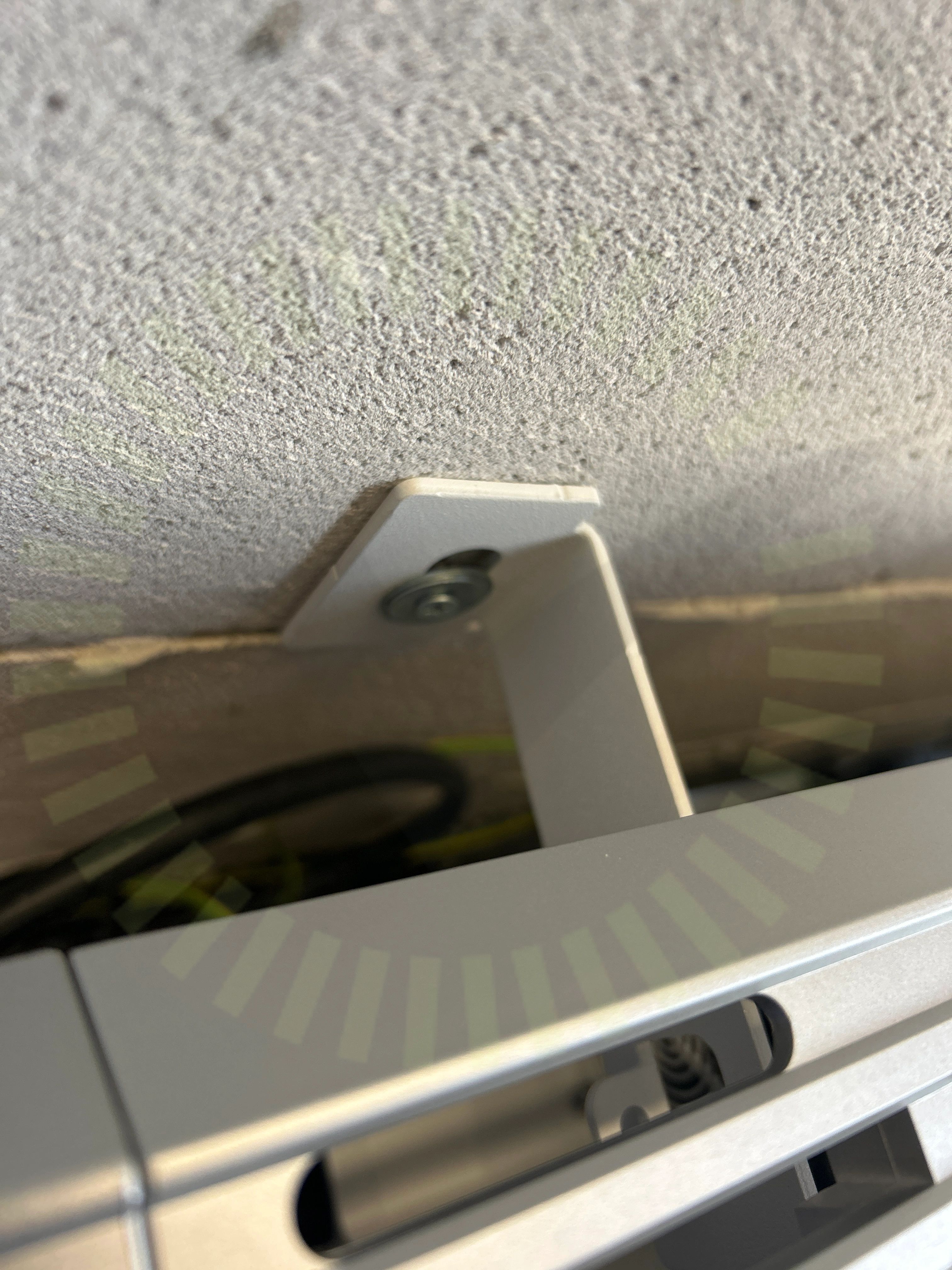

2.1 Infästning
Inte godkänd
Fästet sitter inte fast i väggen.
2.2 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

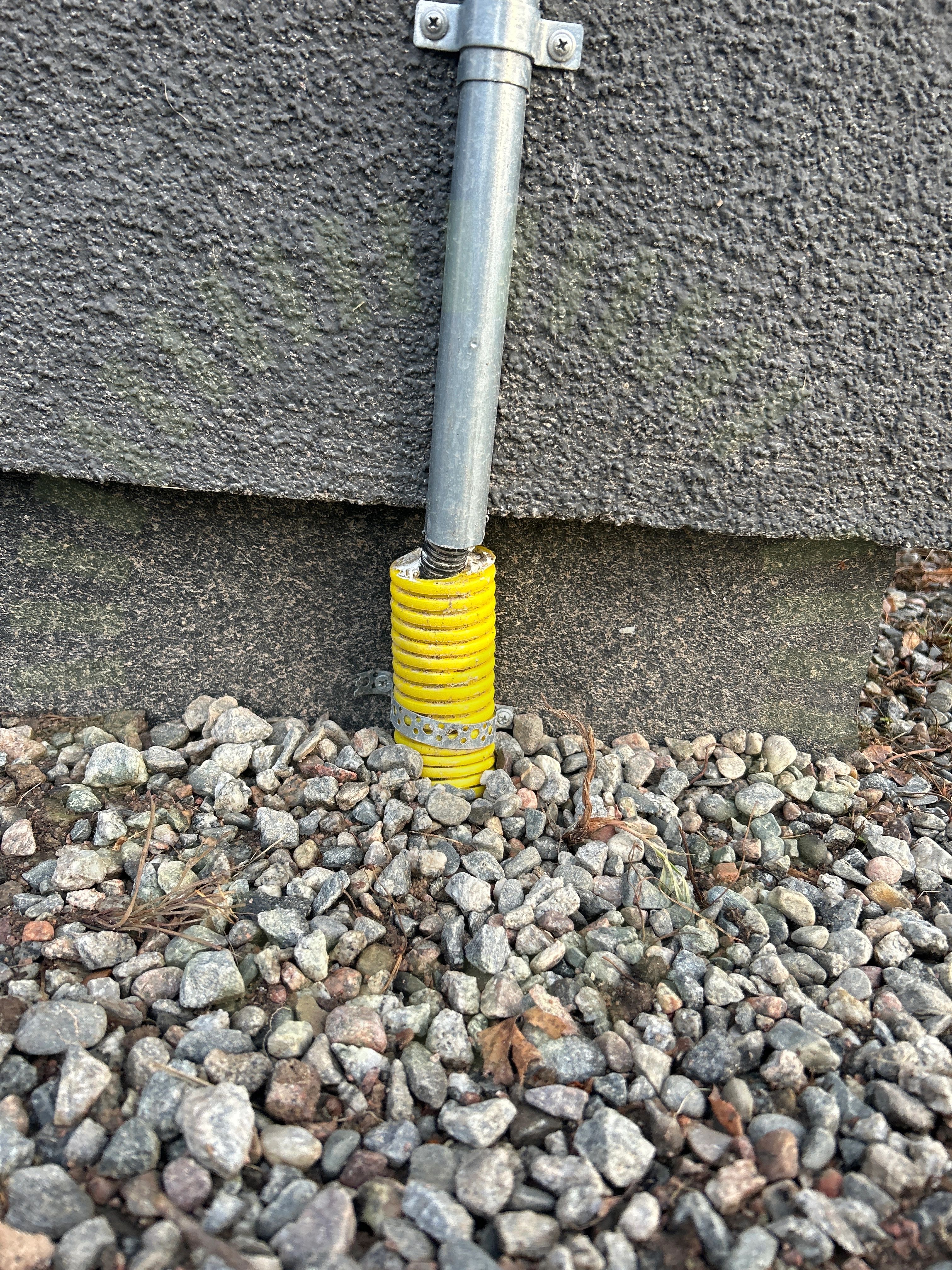

2.3 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt. Gul markslang ska förläggas under mark och kommer med tiden att vittra sönder.
Godkända kontrollpunkter
43/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min Spänning
Smartmätare
Anmärkningar
1/6

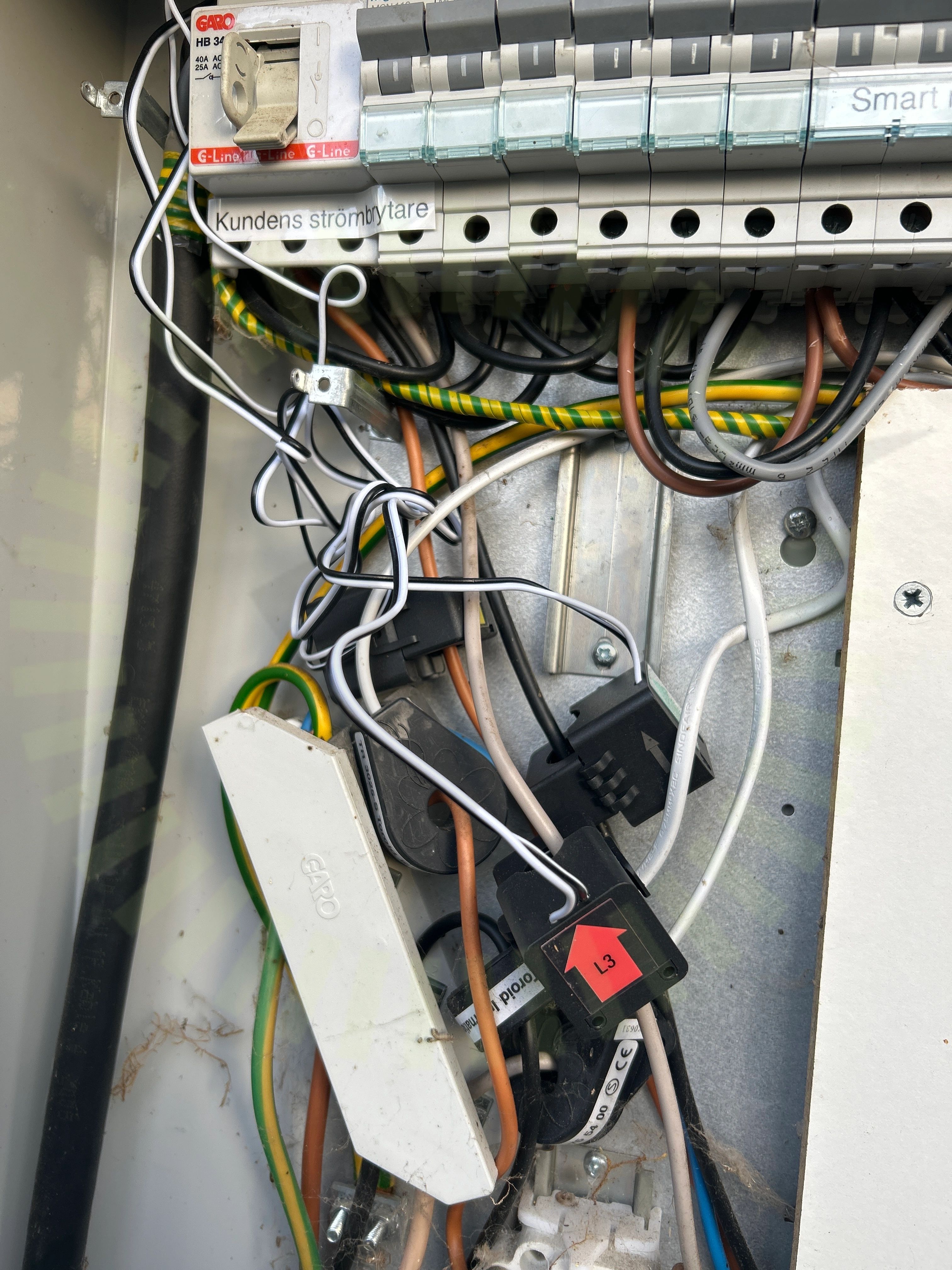

3.1 Placering av CT klämmor
Inte godkänd
CT klämmor är inte korrekt vända. Markering pekar åt fel håll.
Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.6, Release Date: 01,2024, Sida 28
Godkända kontrollpunkter
Säkerhetsbrytare AC
Anmärkningar
1/7

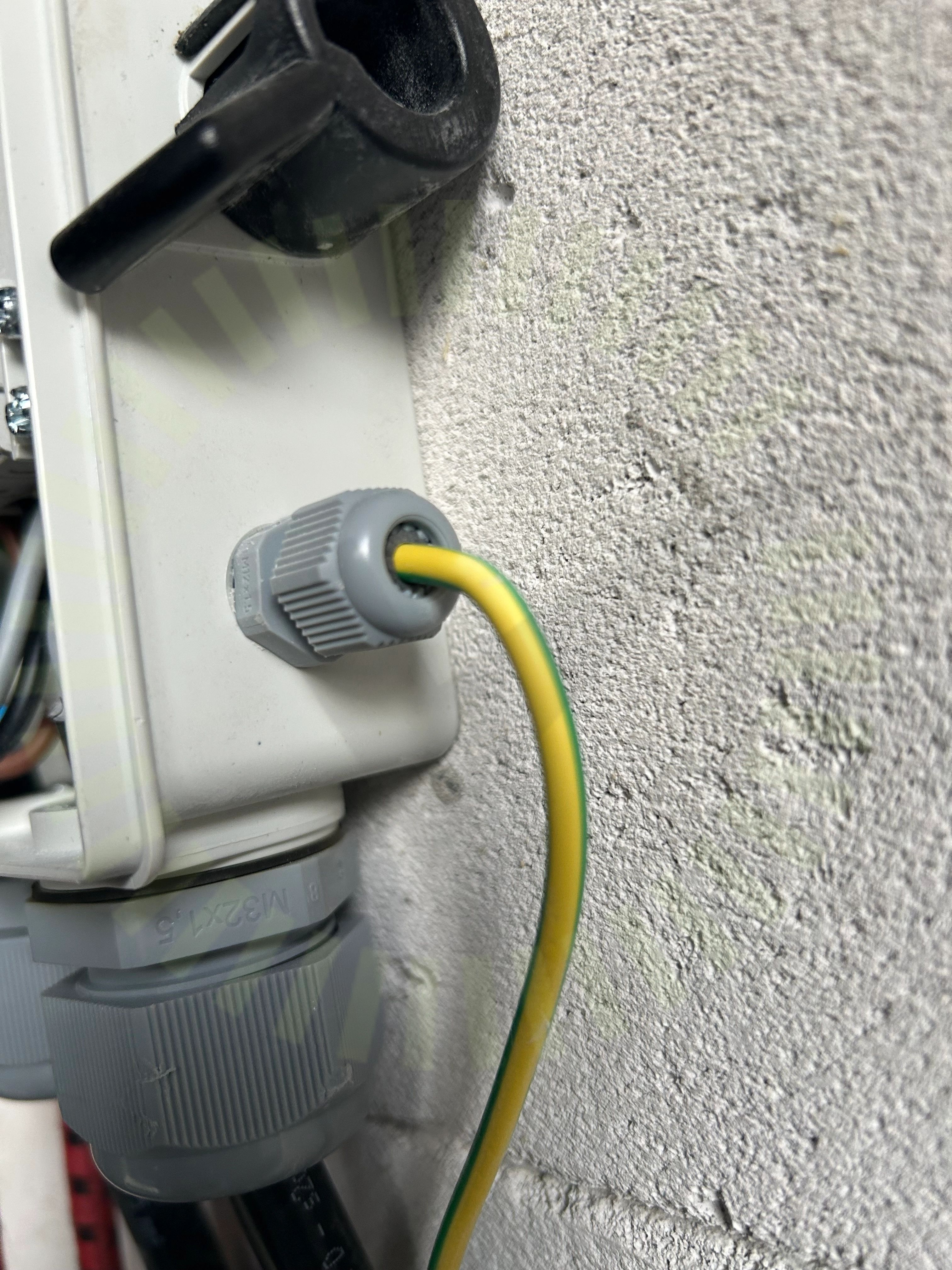

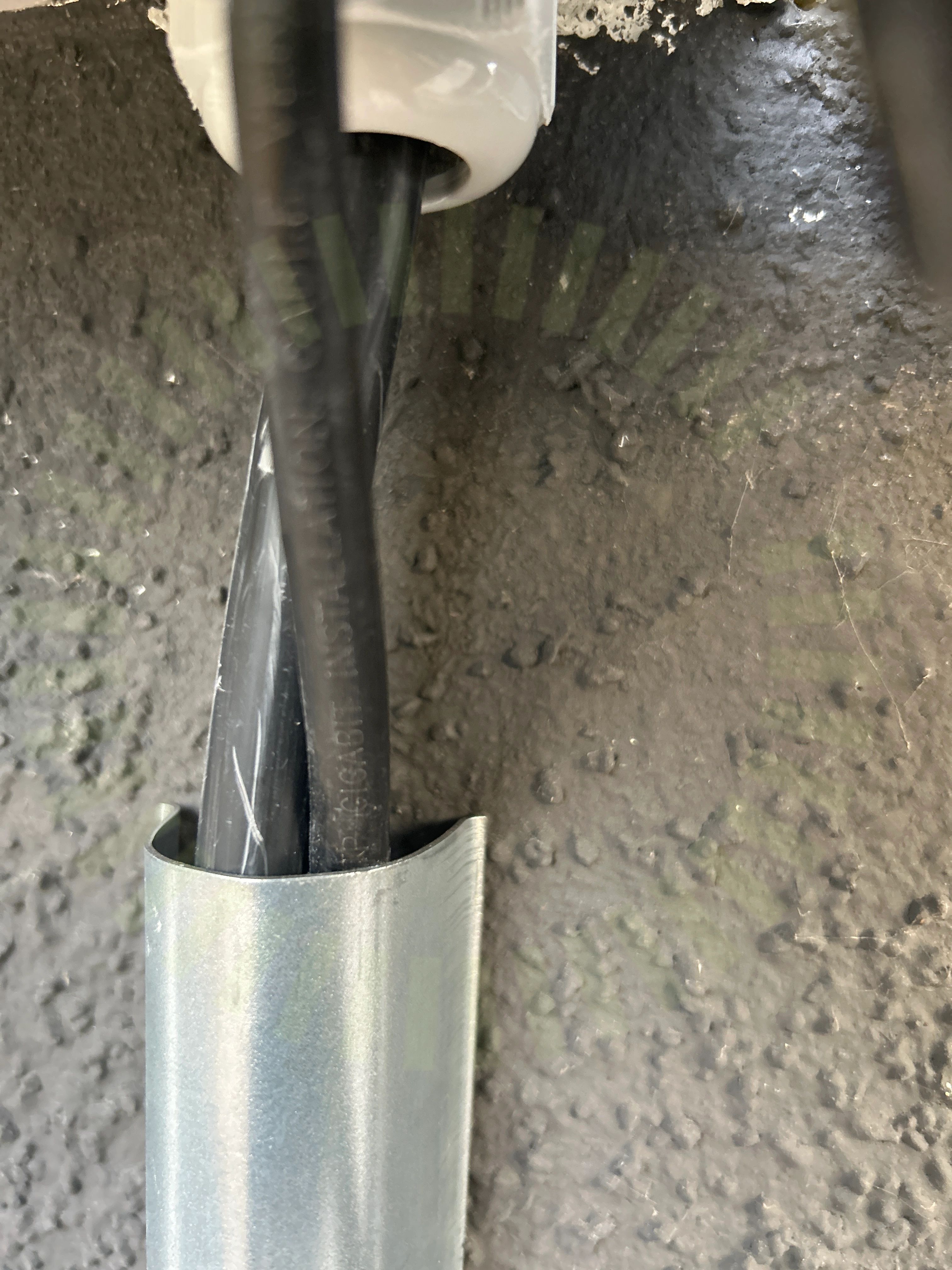

4.1 Kabelinföringar
Inte godkänd
Förskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7
Anslutningar i brytareEgenskaperIdentifiering
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
2/19

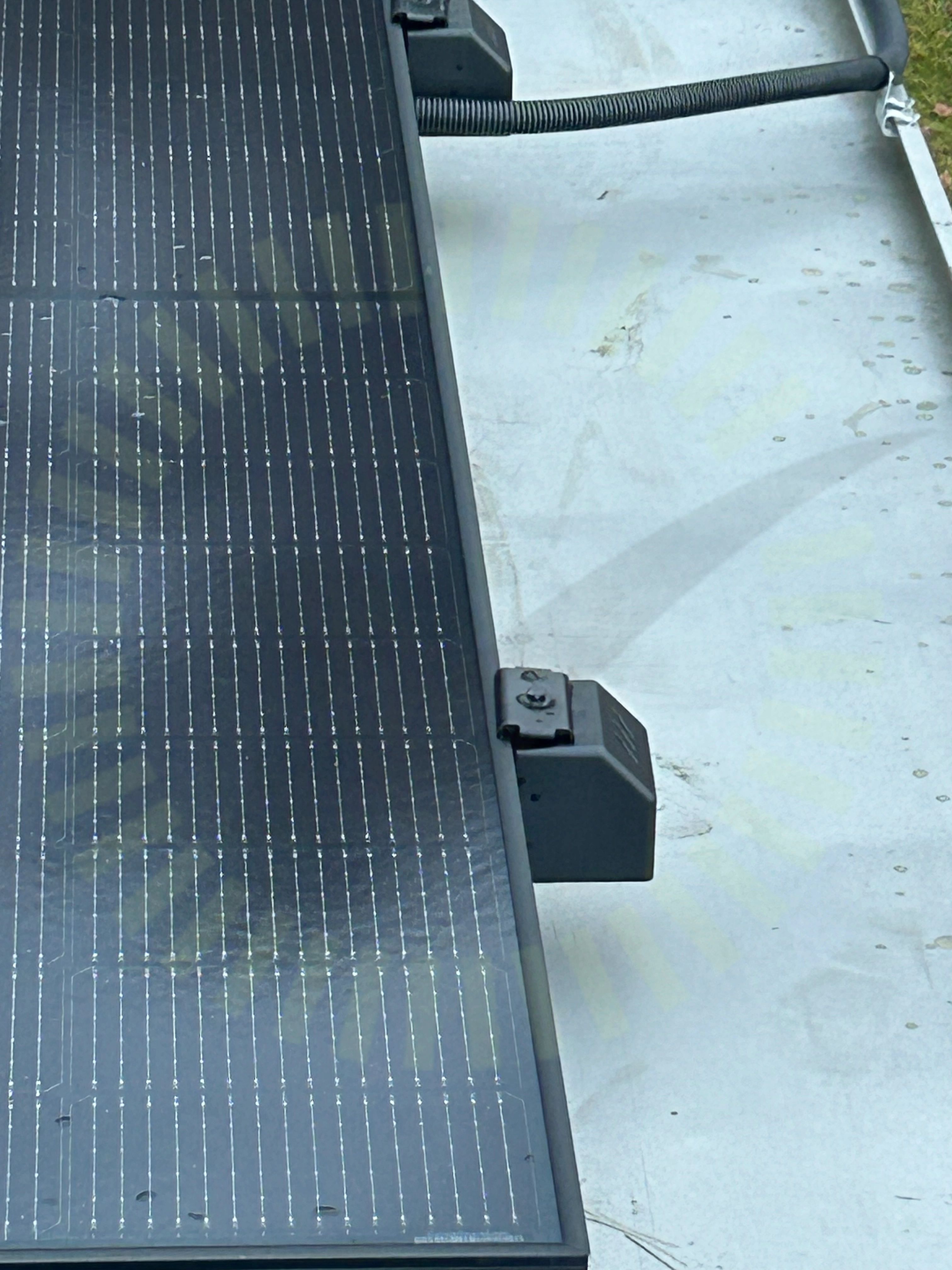

5.1 Klämmornas överlappning
Inte godkänd
Ändklämma sitter snett och har undermålig överlappning på panelramen.
Skruvarna ska sitta diagonalt enligt tillverkarens anvisningar.
Falsad/Klickplåt - monteringsanvisning, Sida 2
Godkända kontrollpunkter
19/20

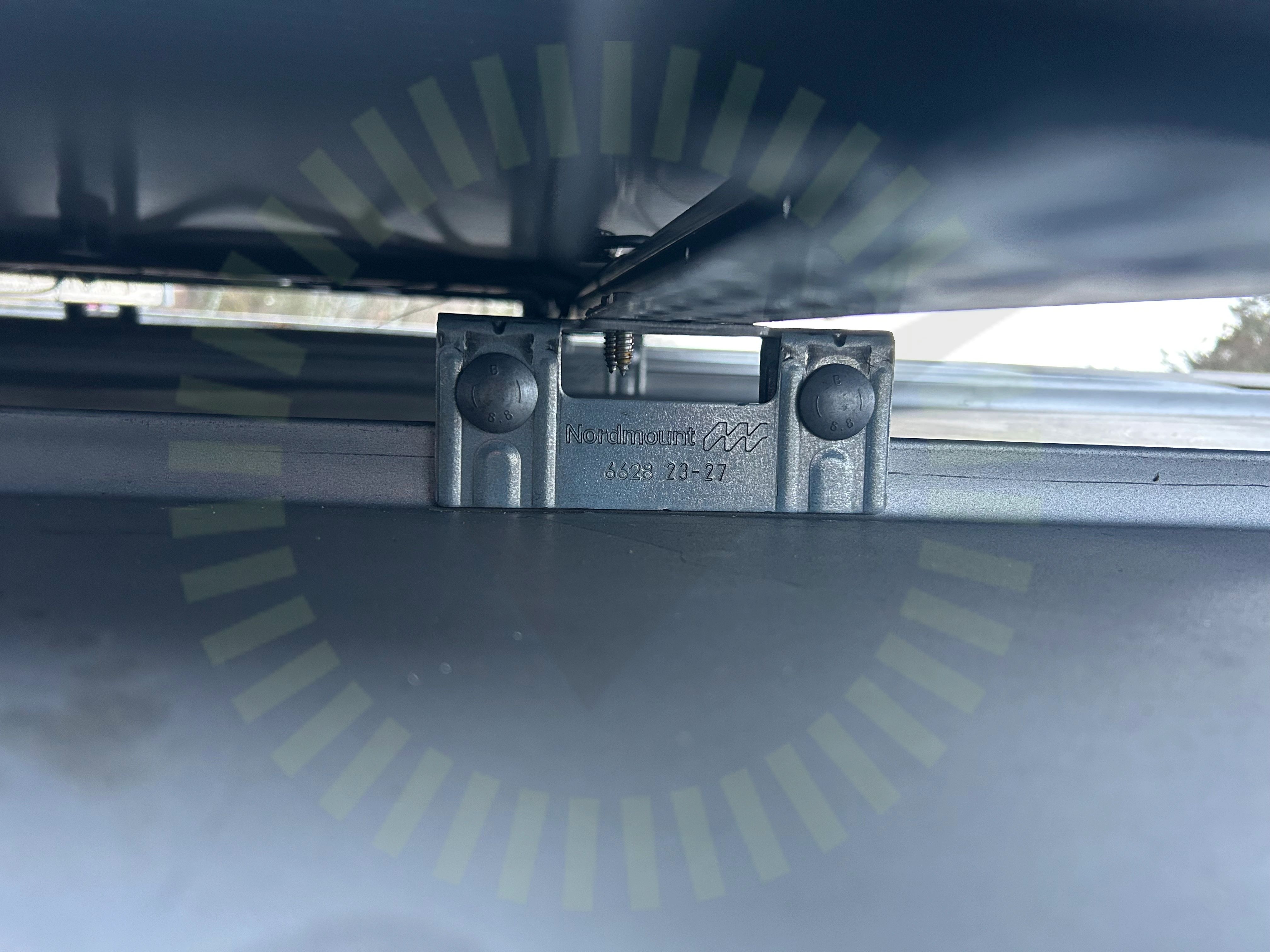

CC mått InfästningDC kabel förläggning
Besiktningsrapport
9.3
x
Dubbel matning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Informering av solceller
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Kåpor
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Missvisande varselmärkning
Placering
Placering bärighet
Sammansättning av komponenter
Skadat kablage
Skador
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgång till batteriet
Tillgänglighet
Varning för backspänning
Varning för likspänning
Väderskydd
Växelriktarens IP klassning
5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Infästning
Placering Säkerhetsbrytare
Skada vid brytare

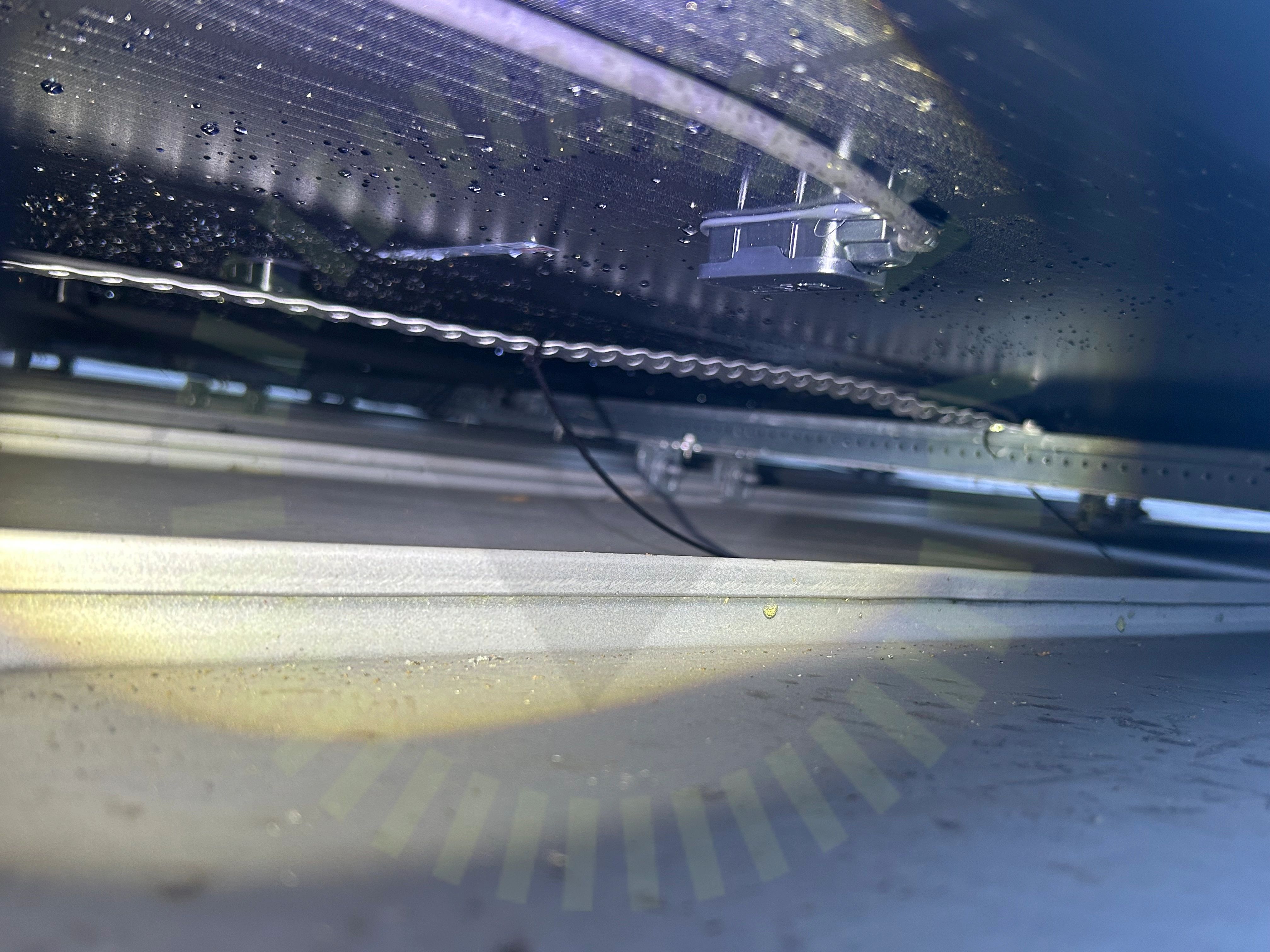

5.2 Kopplingslåda böjradie
