Besiktningsrapport | Svea Solar | Trångsund, Stockholms län | utförd 8 september 2025 | Solenergikvalitet
Installation genom
Svea Solar
Datum
8 september 2025
Ort
Trångsund, Stockholms län
Mätprotokoll DC
Takgenomföring
99% godkända1% ej godkända
Om installationen
PanelerTrina: TSM-DE09.08
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
TillbehörUndercentral
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Enhet saknas i mätprotokoll. Det är ej tydligt vad som har uppmätts.
Godkända kontrollpunkter
2/3
AvtalSträngschema
Panntak, CC90- UNUM Betongpannor
Anmärkningar
1/24

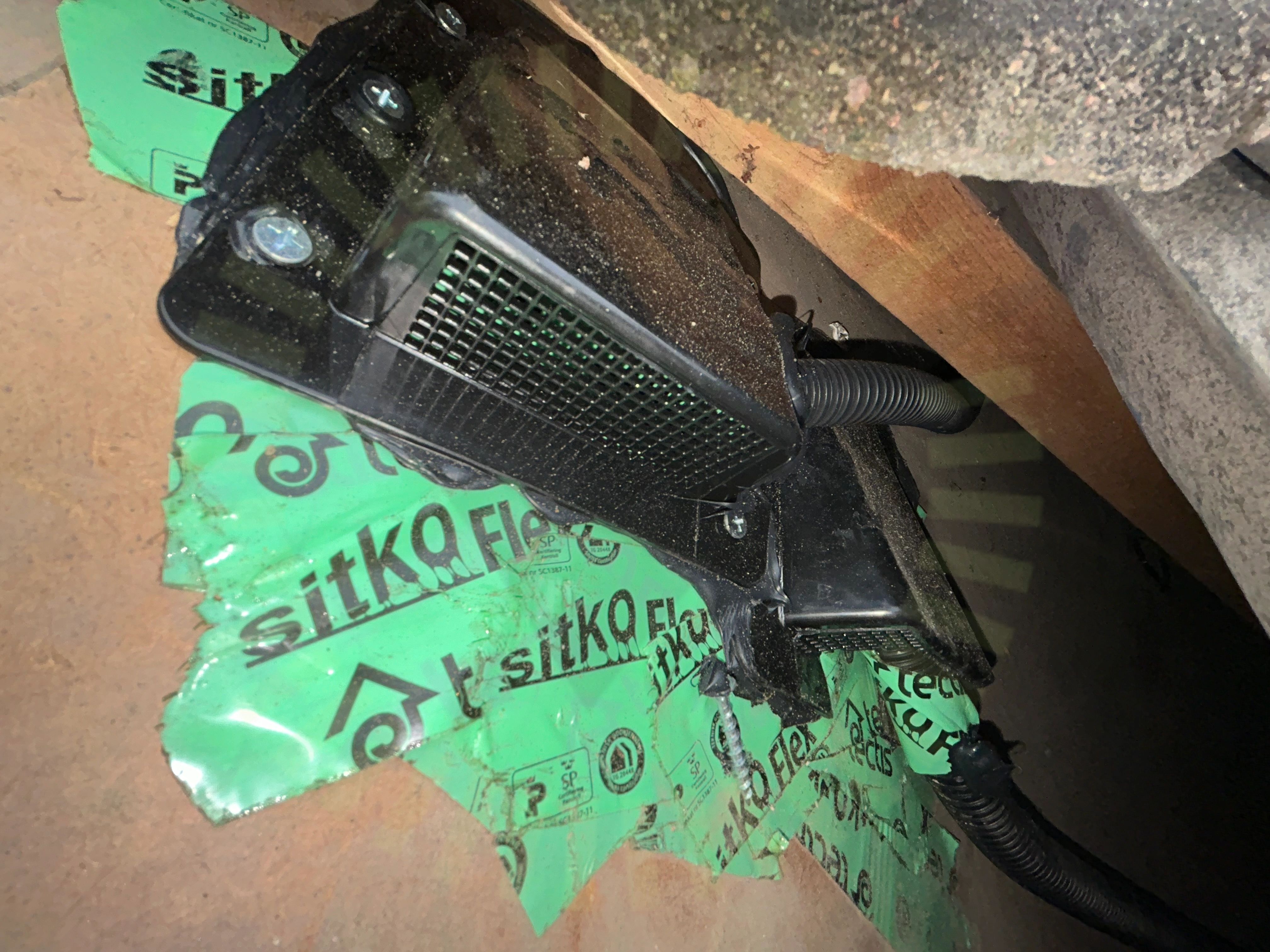

2.1 Takgenomföring
Överenskommelse
Lättundertak(board) är skadat. Underlag för håltagning i tätskiktet saknas. Gäller genomföring på garagetak. Kund och leverantör överens och OK med lösningen.
Godkända kontrollpunkter
23/24
DC kabel förläggningFrämmande material
Panntak, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
Panntak, Trina: TSM-DE09.08
Godkända kontrollpunkter
14/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
30/30
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringar
