Besiktningsrapport

9.2

Installation av

Mariebergs Brasvärme & Solenergi

Datum

3 oktober 2023

Ort

Staffanstorp, Skåne län

Kontaktdon

Förskruvningar

91% godkända

9% ej godkända

Om installationen

Paneler

Q.PEAK DUO ML-G10.X

Paneler

Q.PEAK DUO ML-G10.X

Montagesystem

MAFI: Roof Tile Bracket Läktfästen

Montagesystem

MAFI: Roof Tile Bracket Läktfästen

Växelriktare

GoodWe: GW-25K-MT

Tillbehör

Säkerhetsbrytare AC

Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Garage, MAFI: Roof Tile Bracket Läktfästen (26)Garage, Q.PEAK DUO ML-G10.X (15)Hus, MAFI: Roof Tile Bracket Läktfästen (26)Hus, Q.PEAK DUO ML-G10.X (15)Säkerhetsbrytare AC (6)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Leverantören har ej informerat kund om byte av montagesystem. Detta upptäckte kund när man redan hade monterat en bit på taket.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Garage, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

2/20

2.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte fullständig. Layout på panelfältet stämmer, men godkänt avstånd mellan krokar saknas.

Tillverkarens montageanvisningar

2.2 Takkrokarnas CC

Inte godkänd

Saknar korrekt snö och vindlastberäkning. Avstånd saknas i lastberäkning.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/20

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Panelramens höjd

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Underbyggnad

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/20

Läktinfästning

Råspontsinfästning Tile Bracket

Takgenomföring

Garage, Q.PEAK DUO ML-G10.X

Anmärkningar

1/15

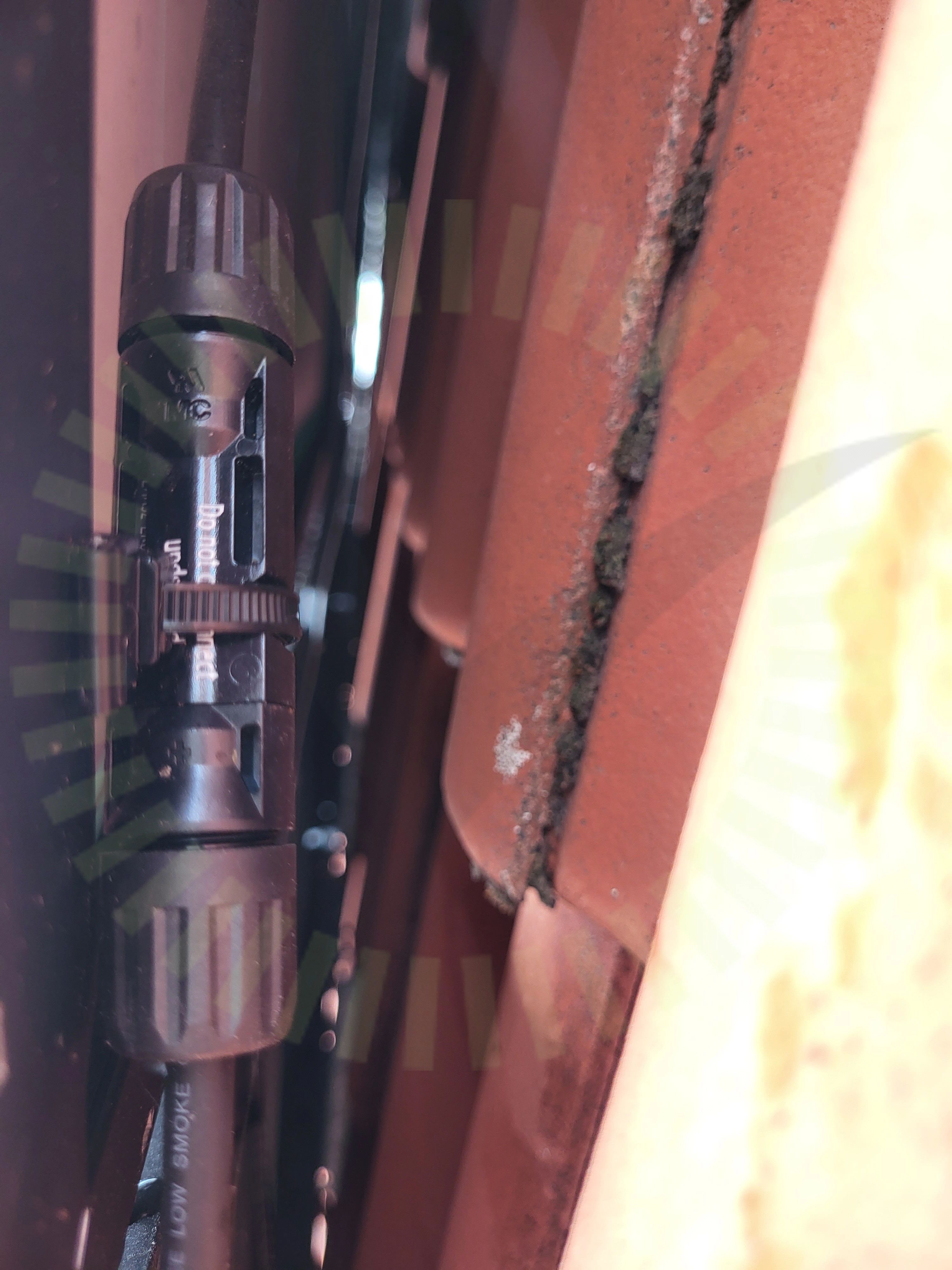

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Hus, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

2/24

4.1 Heavy Brackets

Inte godkänd

Enligt lastberäkning ska heavy tile bracket användas men det är roof tile brackets.

4.2 Snö- och Vindlastberäkning

Inte godkänd

Panellayout i lastberäkning stämmer ej överens med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/24

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Takgenomföring

Underbyggnad

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/24

Råspontsinfästning Tile Bracket

Säkerhetsavstånd

Takkrokarnas CC

Hus, Q.PEAK DUO ML-G10.X

Anmärkningar

1/15

5.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Säkerhetsbrytare AC

Anmärkningar

1/6

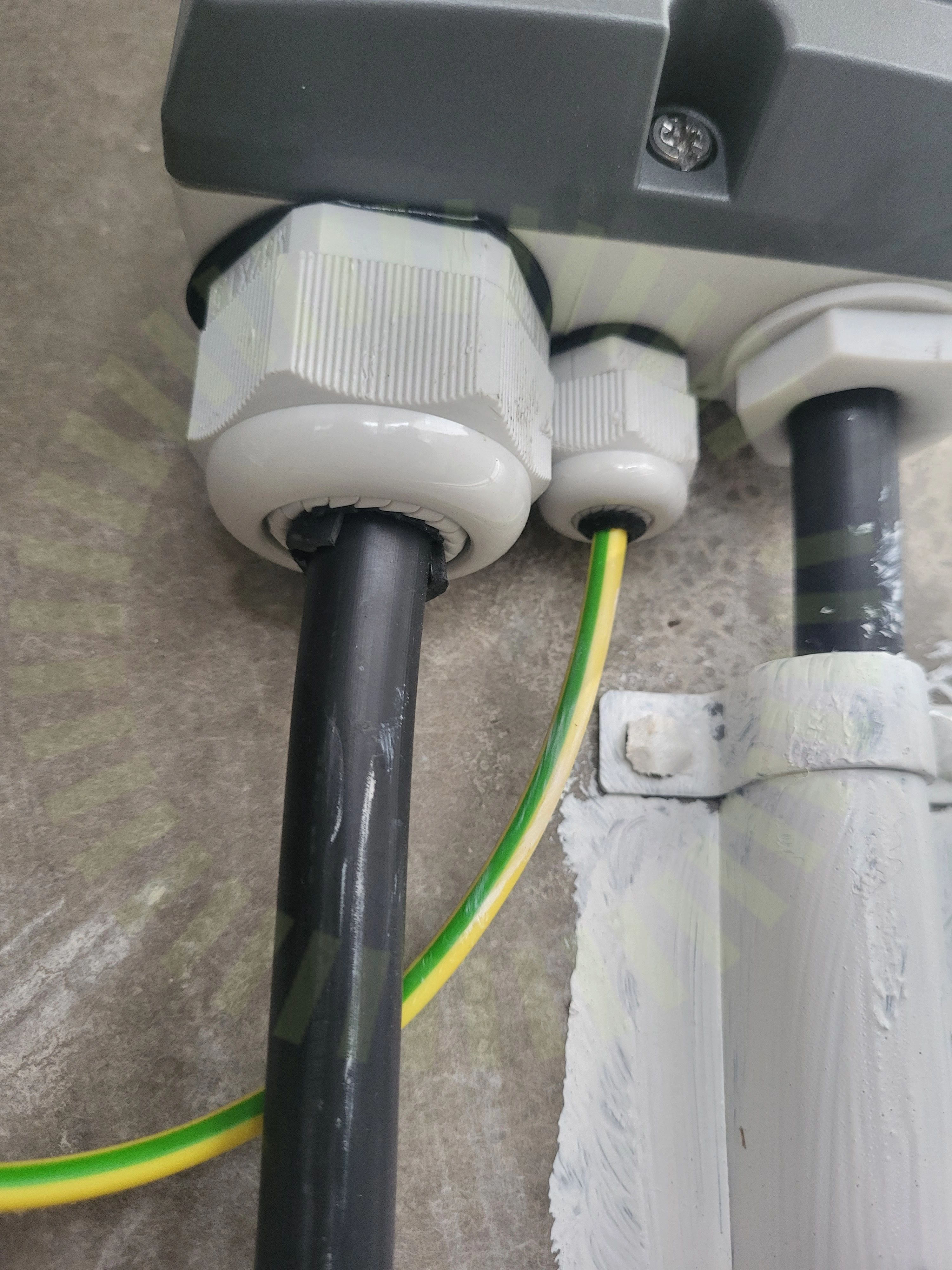

6.1 Förskruvningar

Inte godkänd

Förskruvning felaktigt monterad. Förskruvningen ska hålla tätt. Man har använt utklippta gummibitar för att förskruvningen ska spänna åt kabeln.

Godkända kontrollpunkter

5/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Varselmärkning

Anmärkningar

1/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

35/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
