Besiktningsrapport
7.9
Installation av
Sesol
Datum
7 mars 2024
Ort
Ekeby, Skåne län
Förbindelse av kontakter
Kopplingslåda böjradie
DC Kontakter

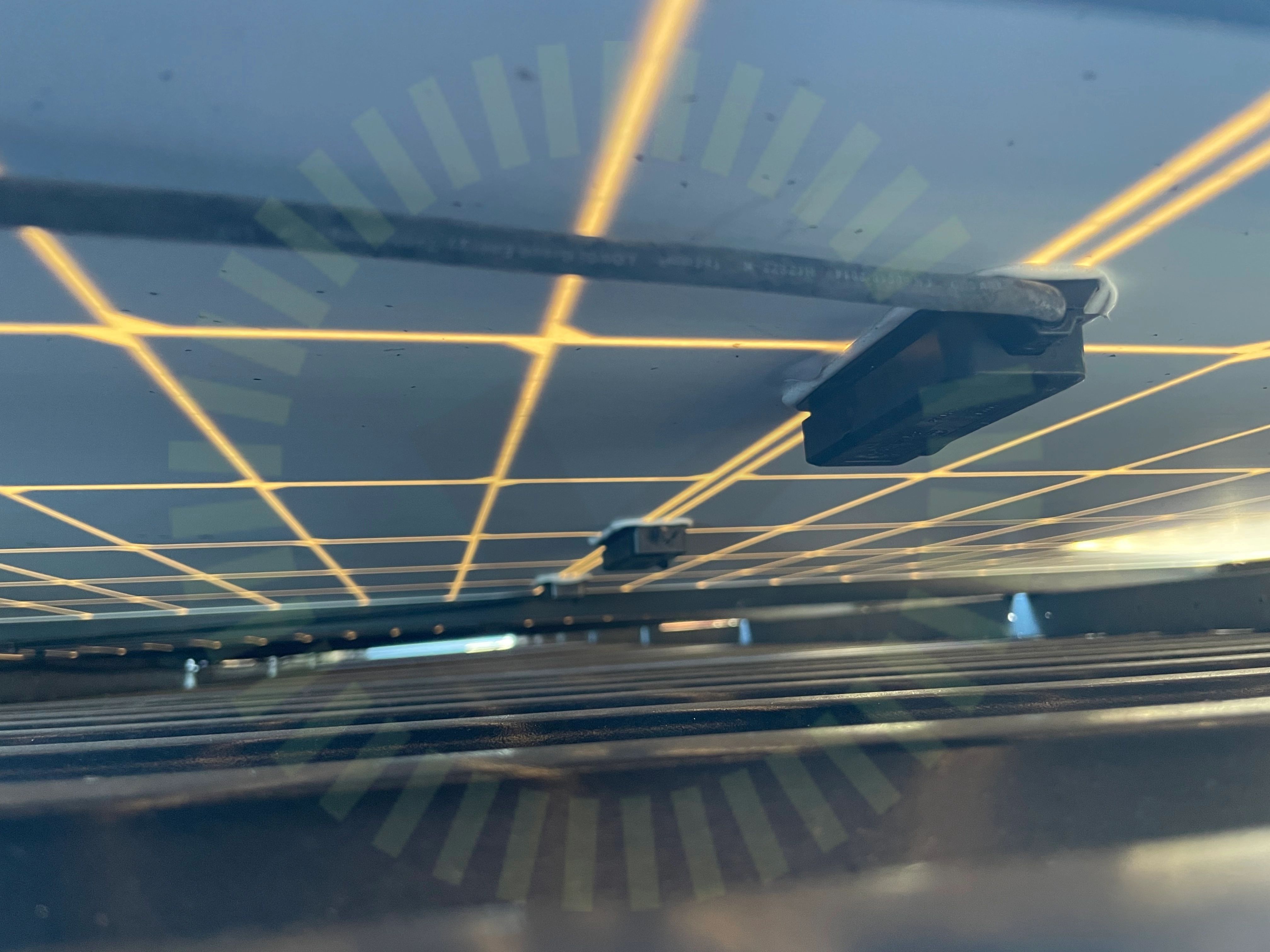

+ 16
67% godkända
33% ej godkända
Om installationen
Paneler
Longi: LR4-60HPH
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
1/3
Ej tillgängligt vid besiktning
1/3
Tak 1, Longi: LR4-60HPH
Anmärkningar
9/17
2.1 Avstånd till tak
Inte godkänd
Avståndet panelen behöver till taket för att få rätt ventilering uppfylls inte.
2.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

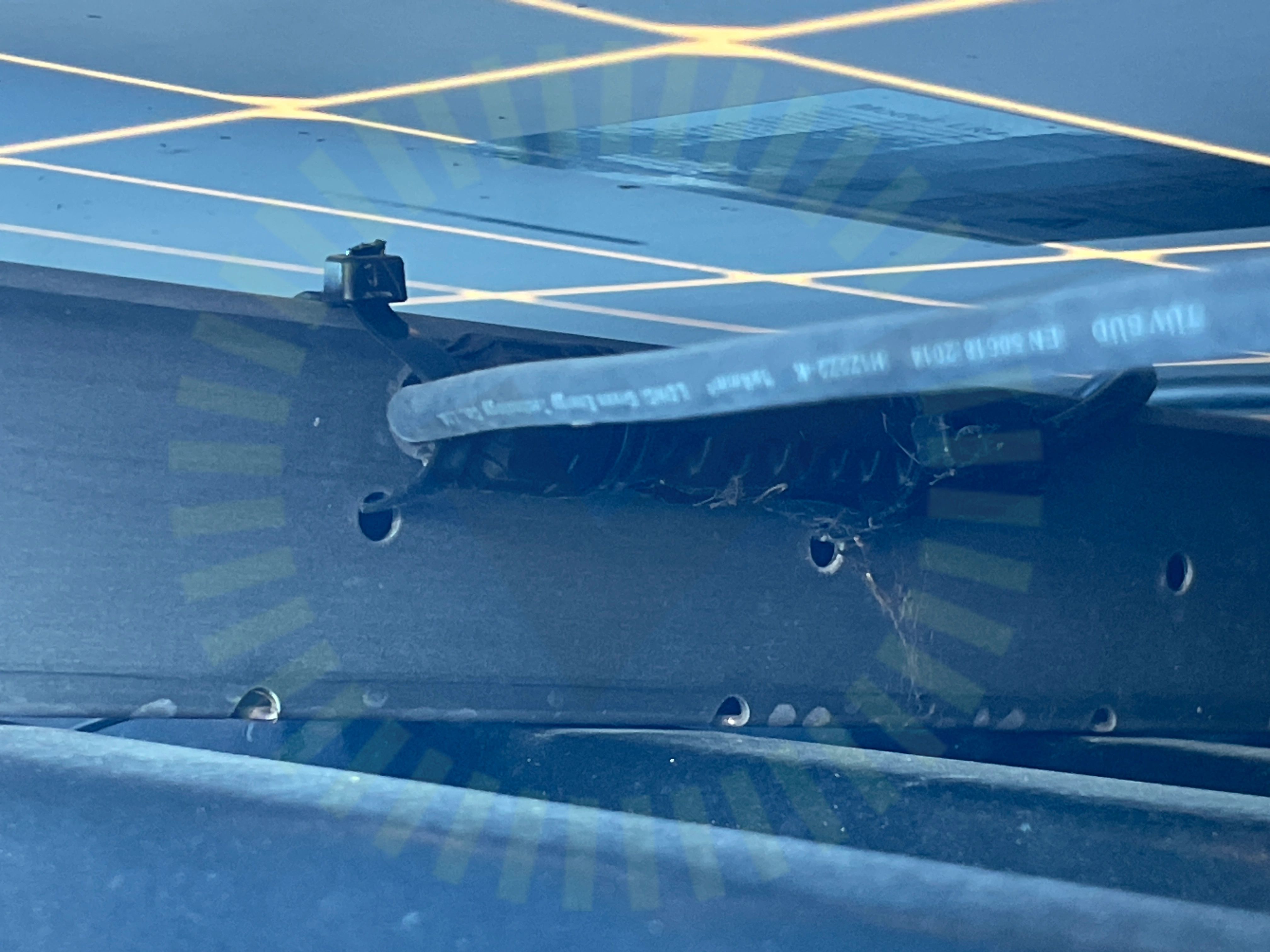

2.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
2.4 Mellanrum
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.

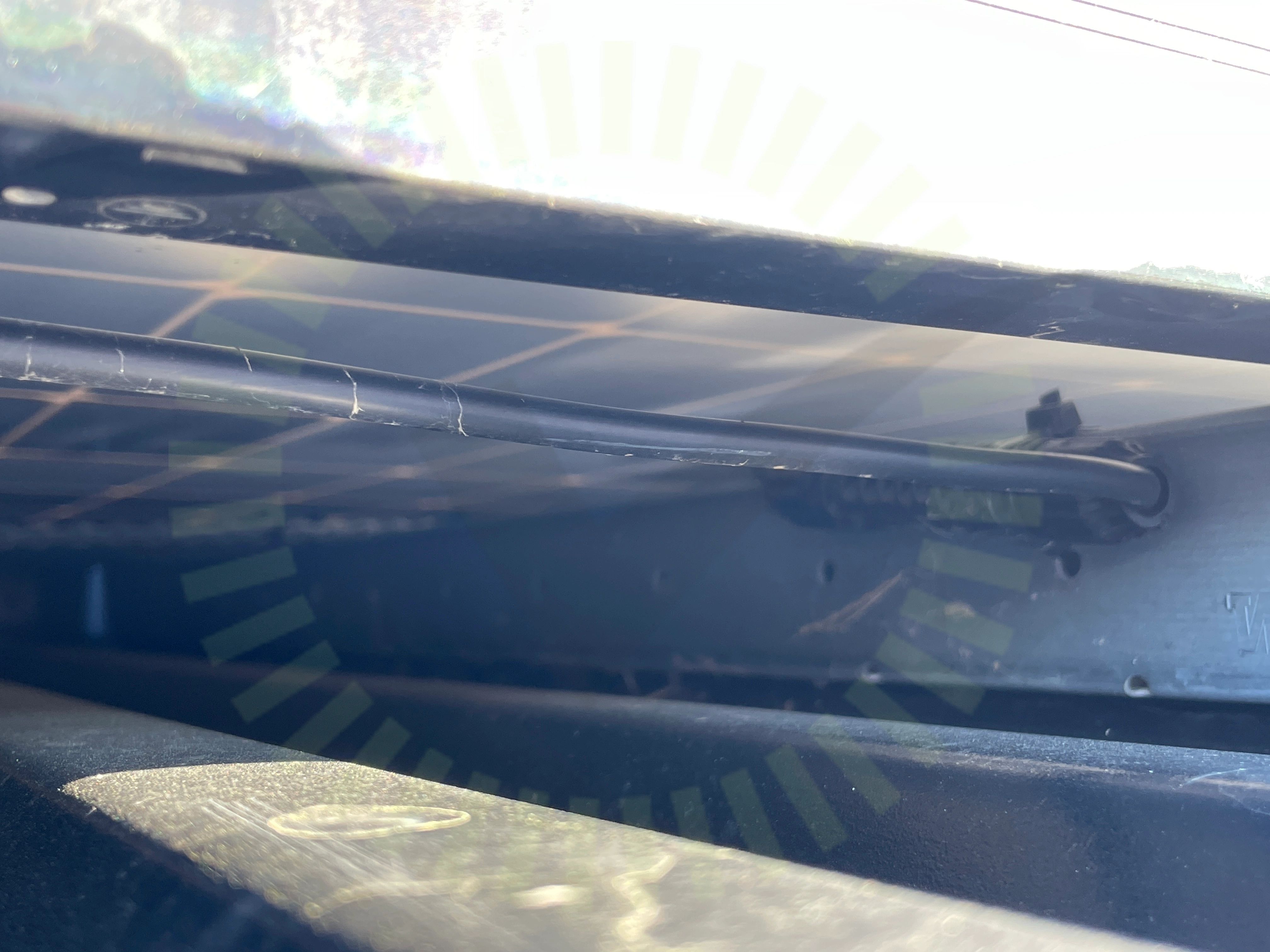

2.5 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

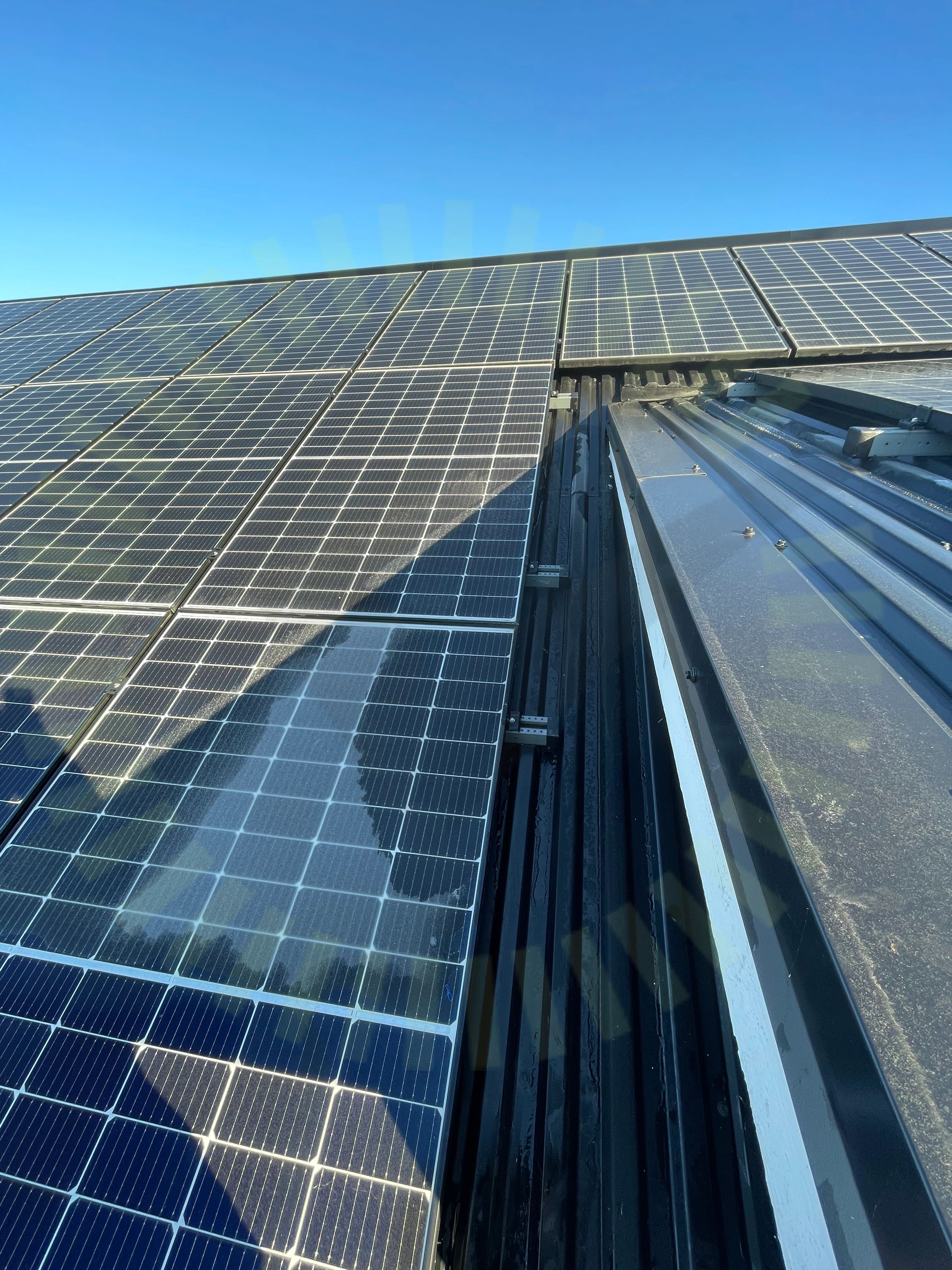

2.6 Skugga
Inte godkänd
Panelen är placerad i hård permanent skugga.
2.7 Spänningar i ram
Inte godkänd
Panelernas ram är monterade så spänningar skapas i ramen.

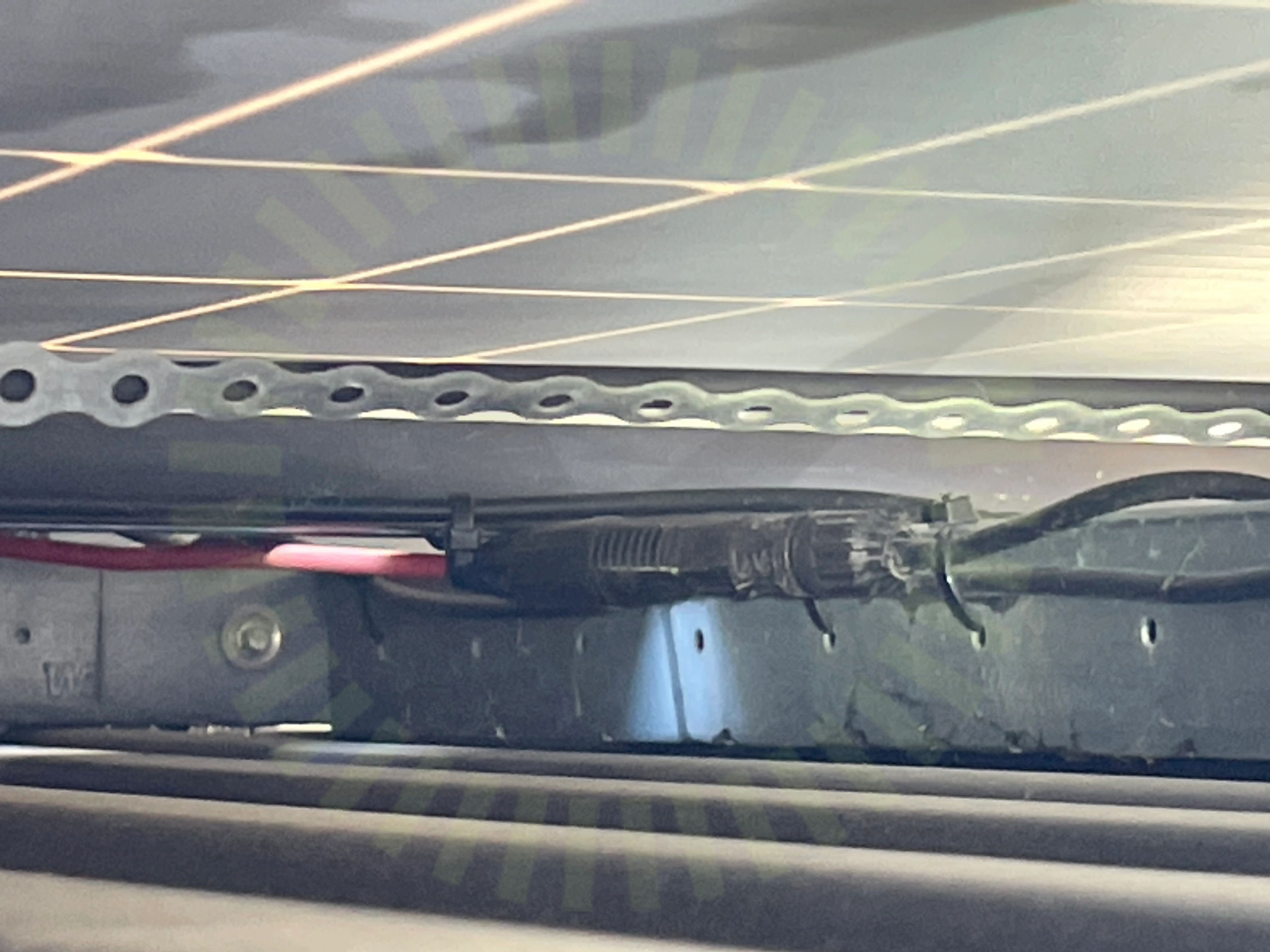

2.8 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
2.9 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
8/17
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
4/17

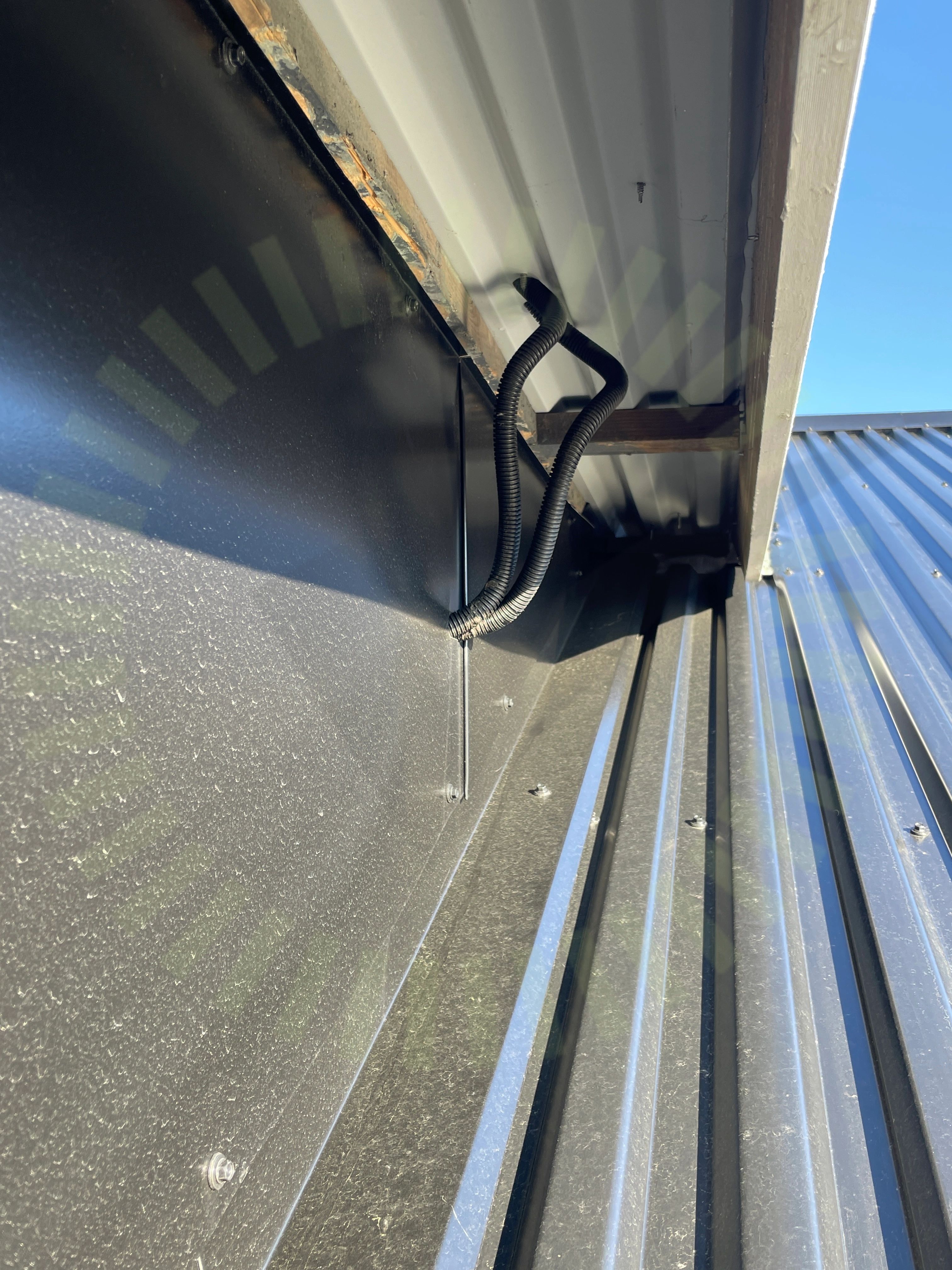

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
3.2 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
3.3 Takgenomföring
Inte godkänd
Dokumentation som styrker vald metod för takgenomföring saknas.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
12/17
Ej tillgängligt vid besiktning
1/17
Varselmärkning
Anmärkningar
3/4

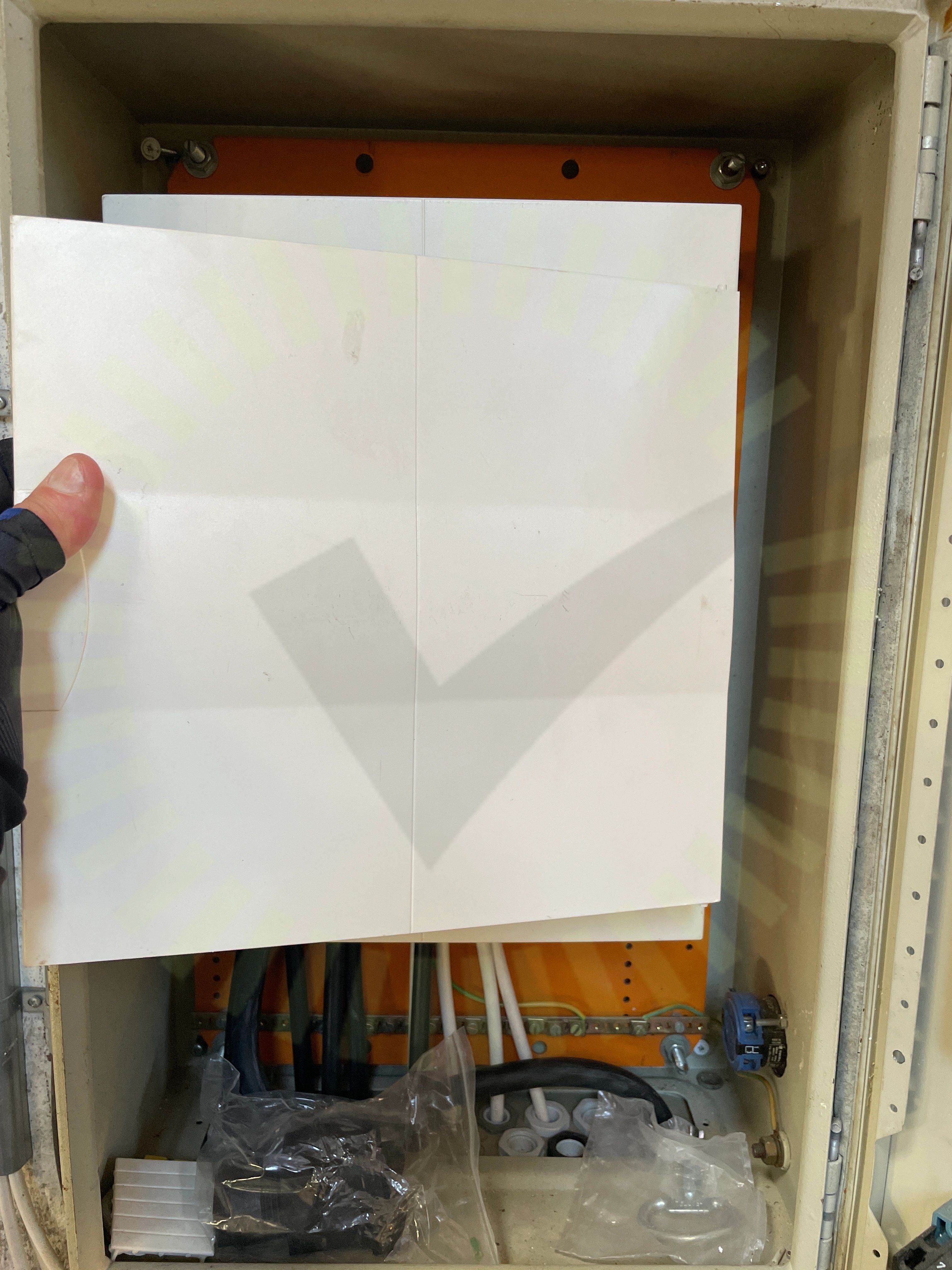

4.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
4.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
4.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
1/4
Växelriktare
Anmärkningar
8/39

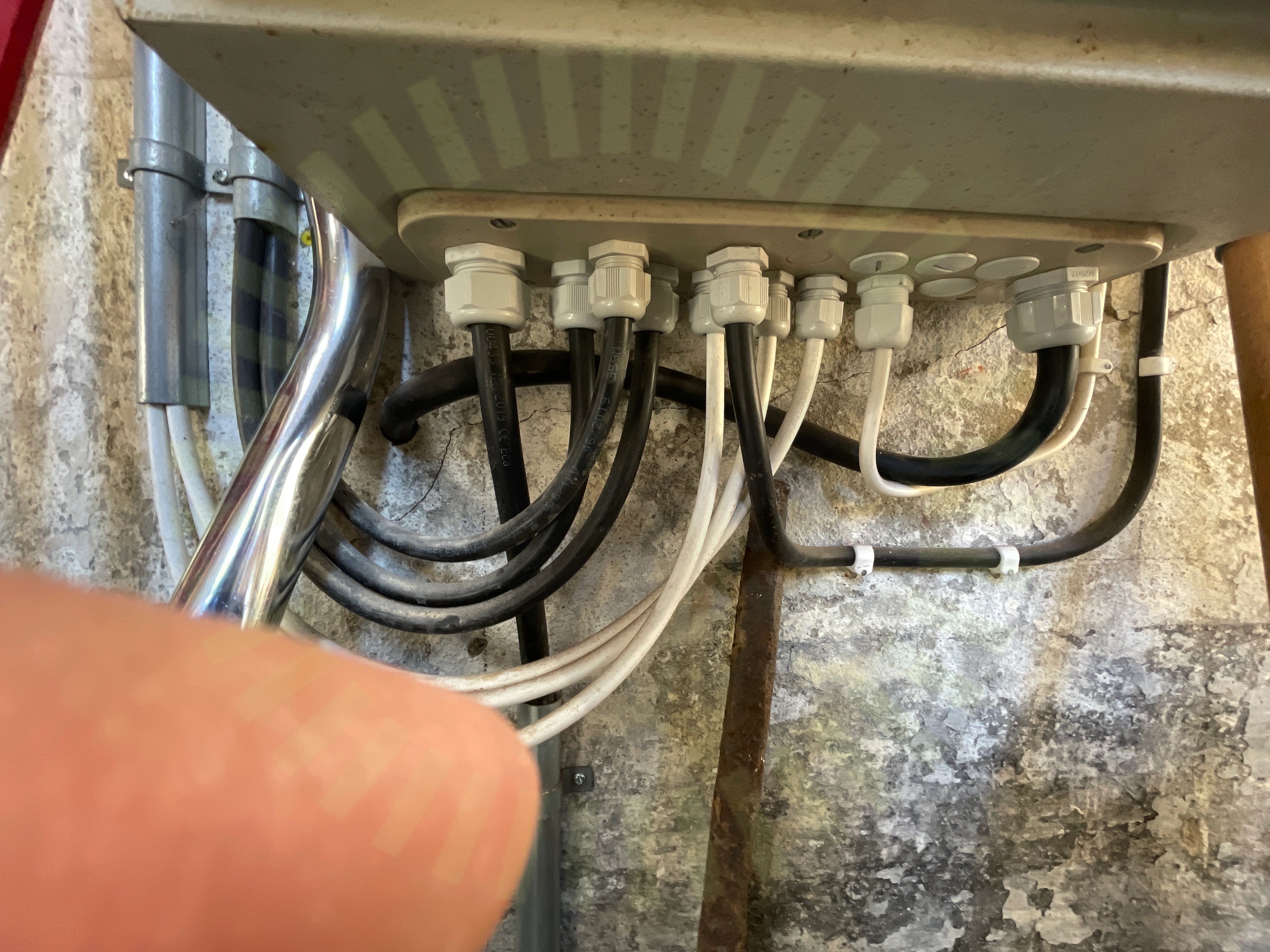

5.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

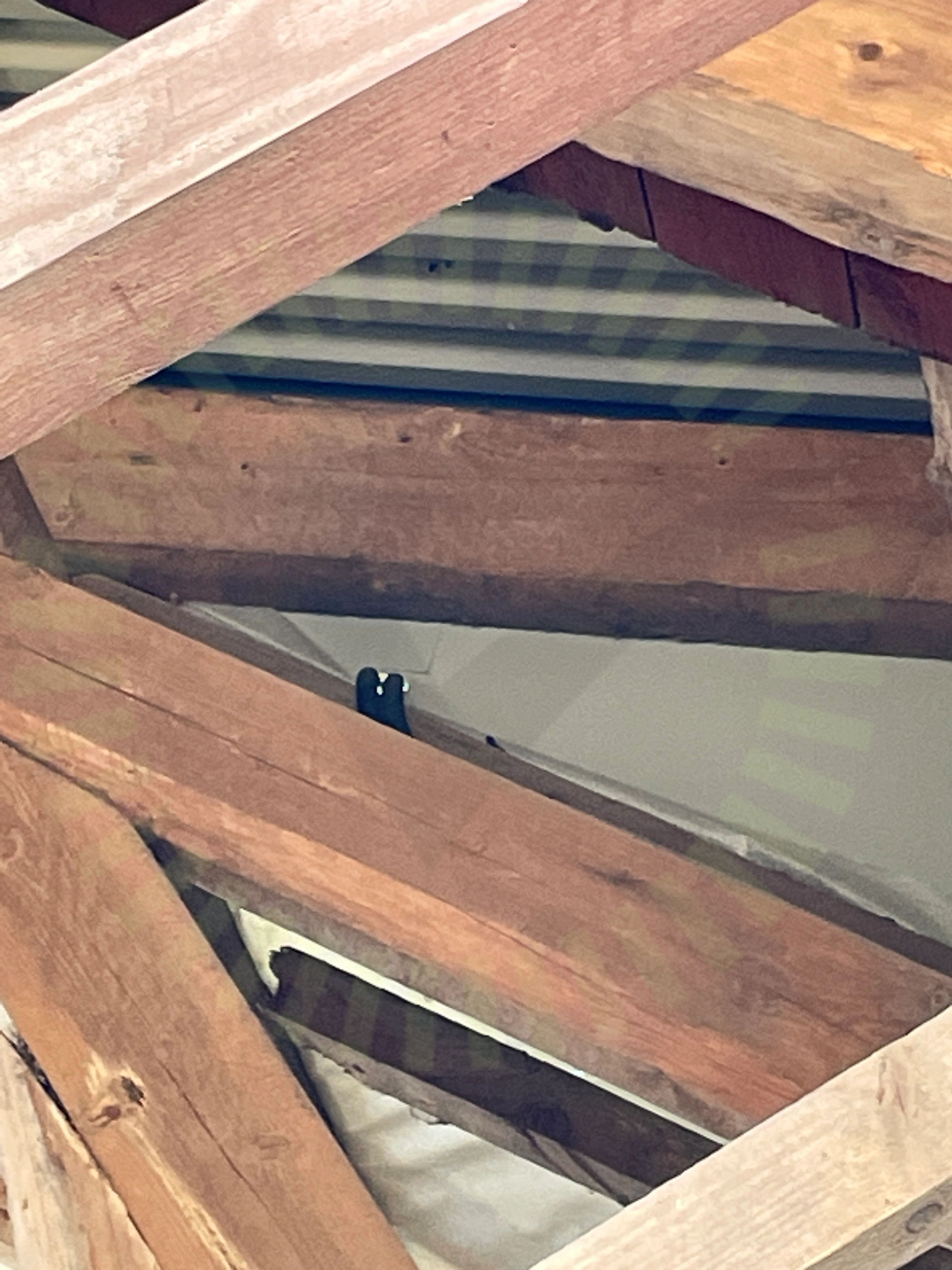

5.2 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.
5.3 DC Kontakter
Inte godkänd
Kontakter i förbindelse är från olika tillverkare.
5.4 Identifiering
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

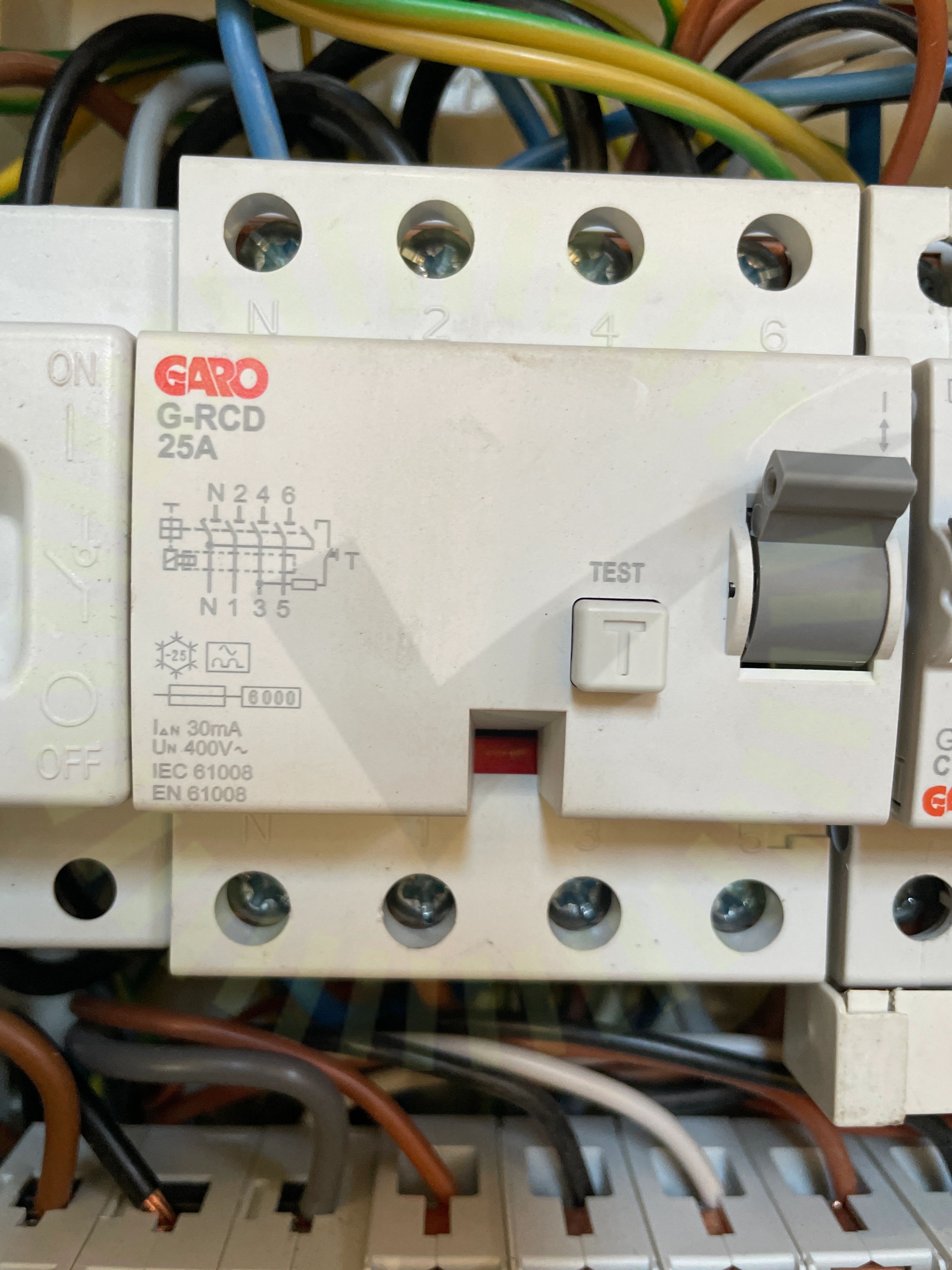

5.5 Jordfelsbrytare
Inte godkänd
Växelriktare är monterad inom JFB. Om det görs ska den enligt tillverkaren bryta på 300mA eller mer.

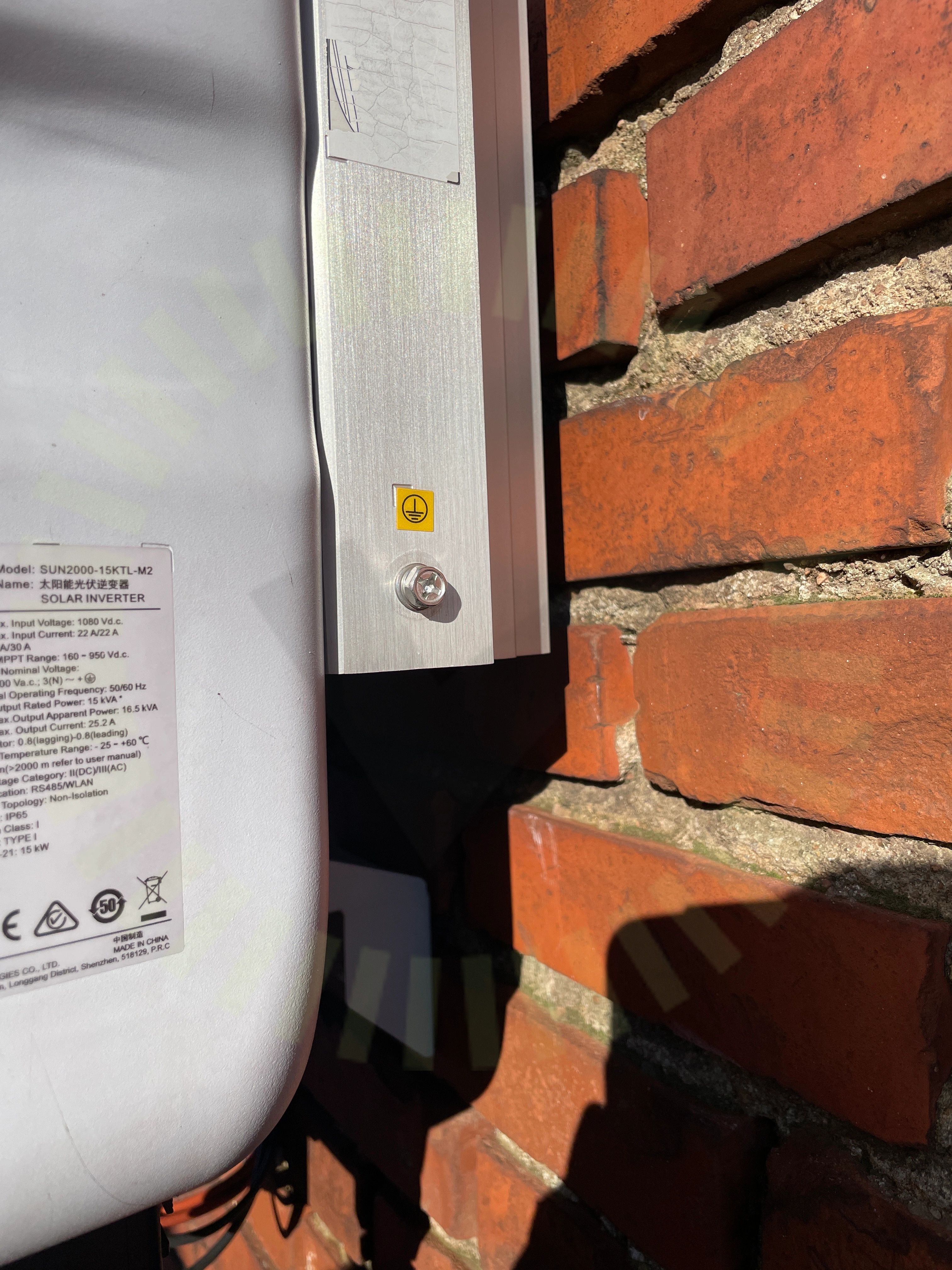

5.6 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

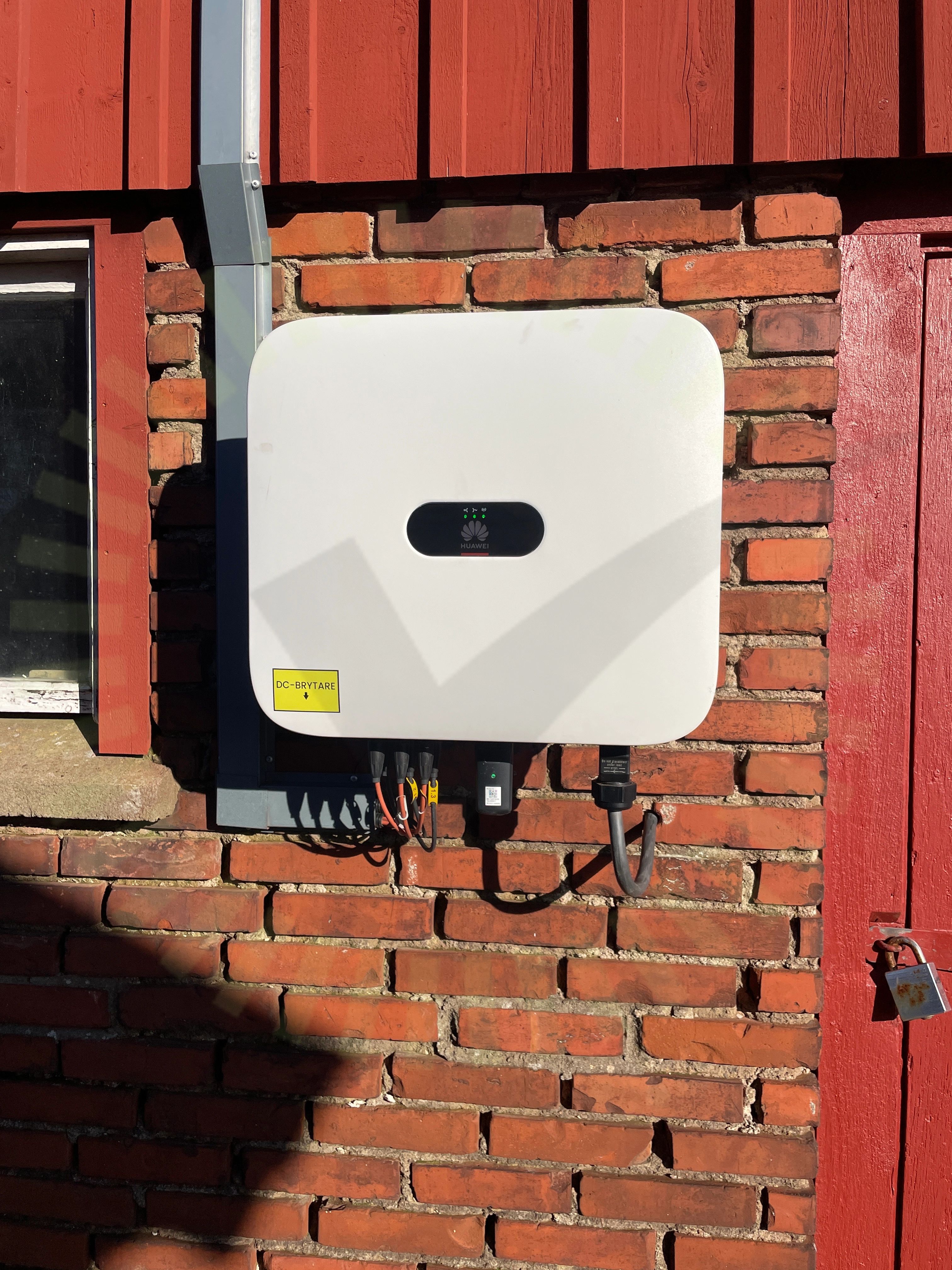

5.7 Väderskydd
Rekommendation
Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
5.8 Strängdesign
Inte godkänd
Paneler i olika lutning är kopplade i samma sträng.
Godkända kontrollpunkter
29/39
Ej tillgängligt vid besiktning
2/39
