Besiktningsrapport
7.8
Installation av
Freebo
Datum
17 november 2023
Ort
Skövde, Västra Götalands län
Kabeluppfästning
Väderbeständigt material
Underbyggnad
+ 12
76% godkända
24% ej godkända
Om installationen
Paneler
Peimar: SF390M (FB)
Montagesystem
K2 SolidRail med MAFI infästning
Växelriktare
Sonnenkraft: SK-WR-4k-25k
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
![Freebo](/_next/image?url=%2Fcontractor-avatar.png&w=96&q=75)
Installerad av Freebo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/7

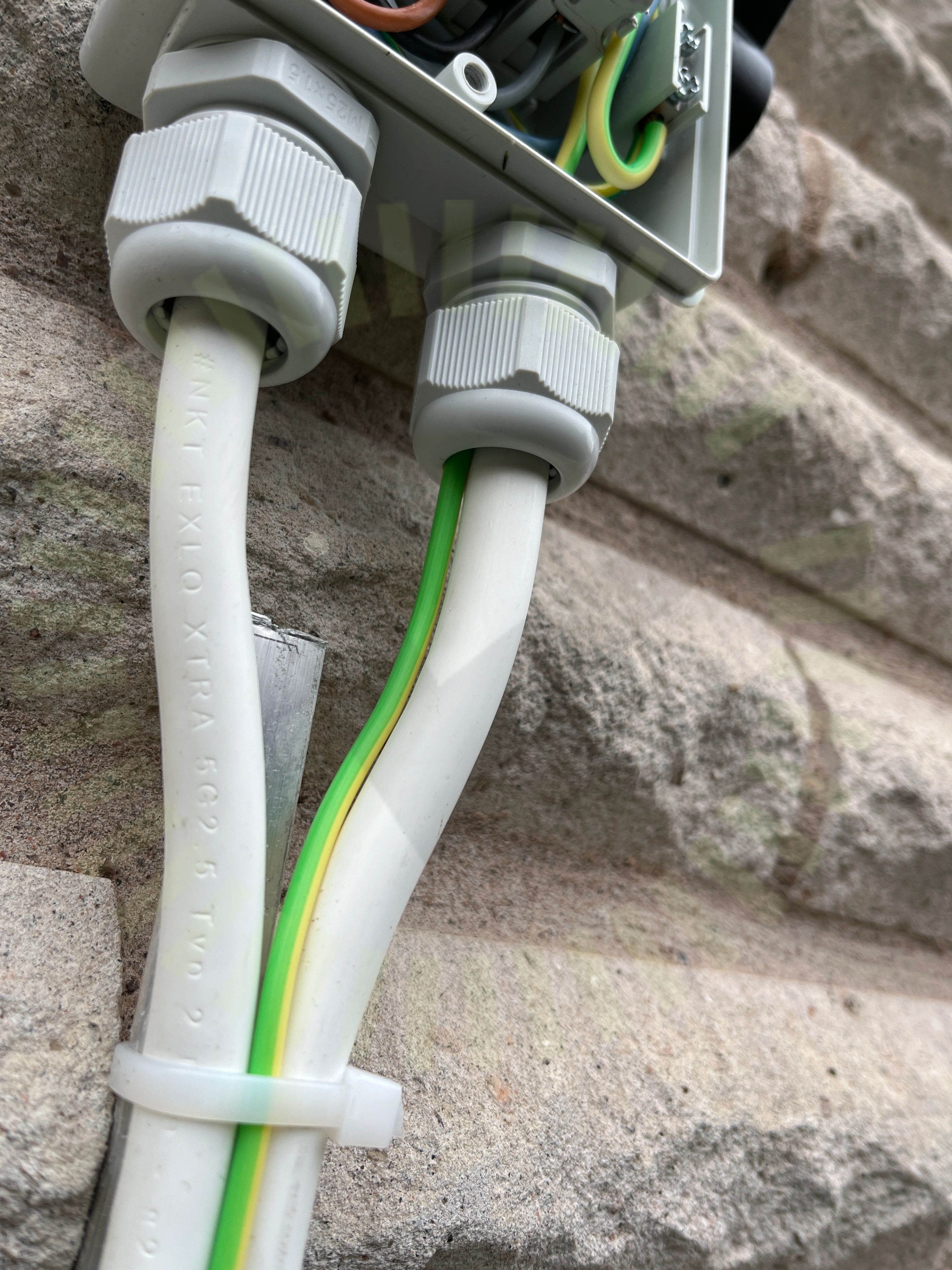

2.1 Kabelinföringar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7
Tak 1, Freebo SF390M (FB)
Tak 1, K2 SolidRail med MAFI infästning
Anmärkningar
11/19

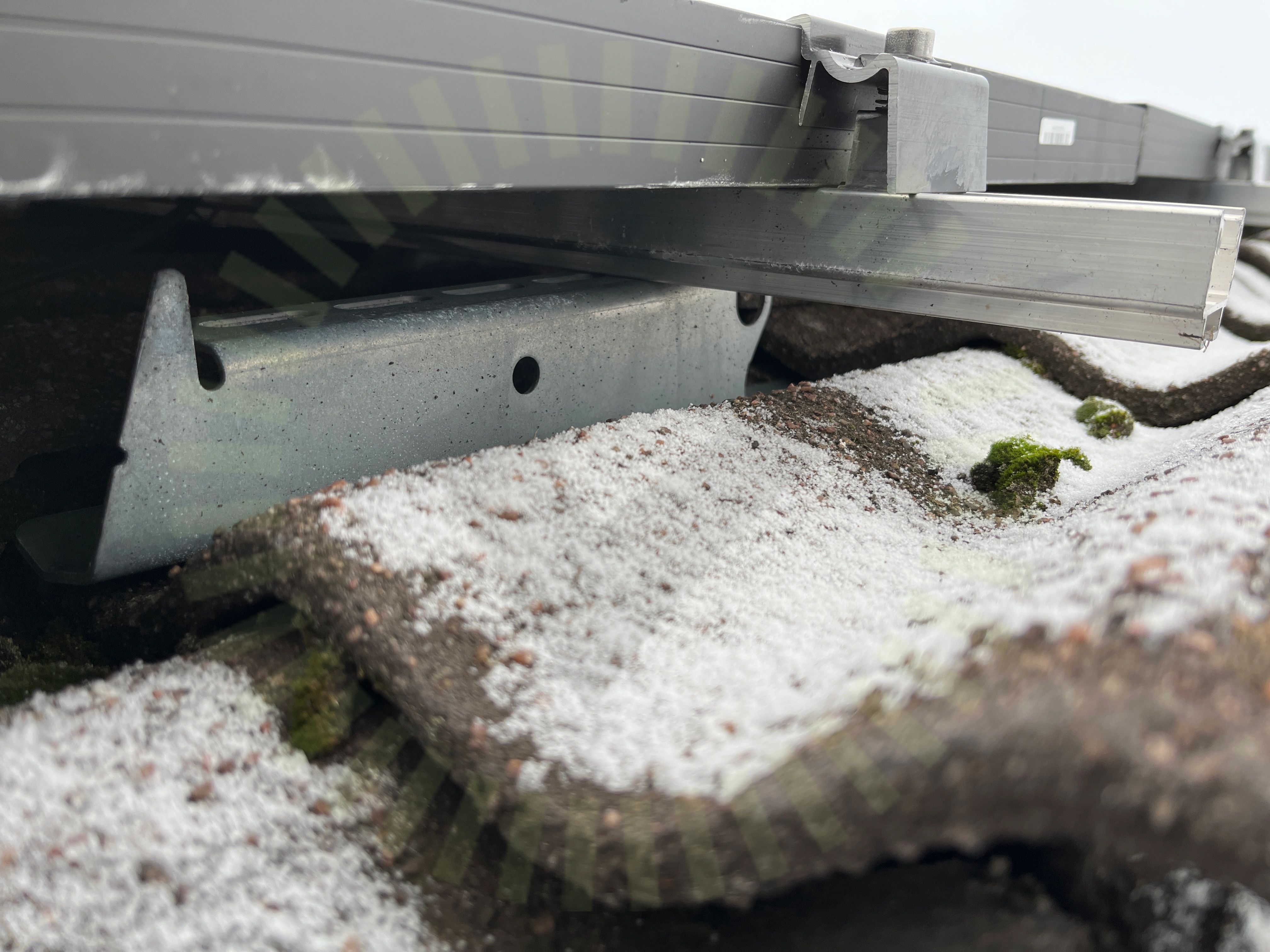

4.1 Främmande material
Inte godkänd
Använt material är från 2 olika montagesystem.
4.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd. Saknas tätningsmassa.

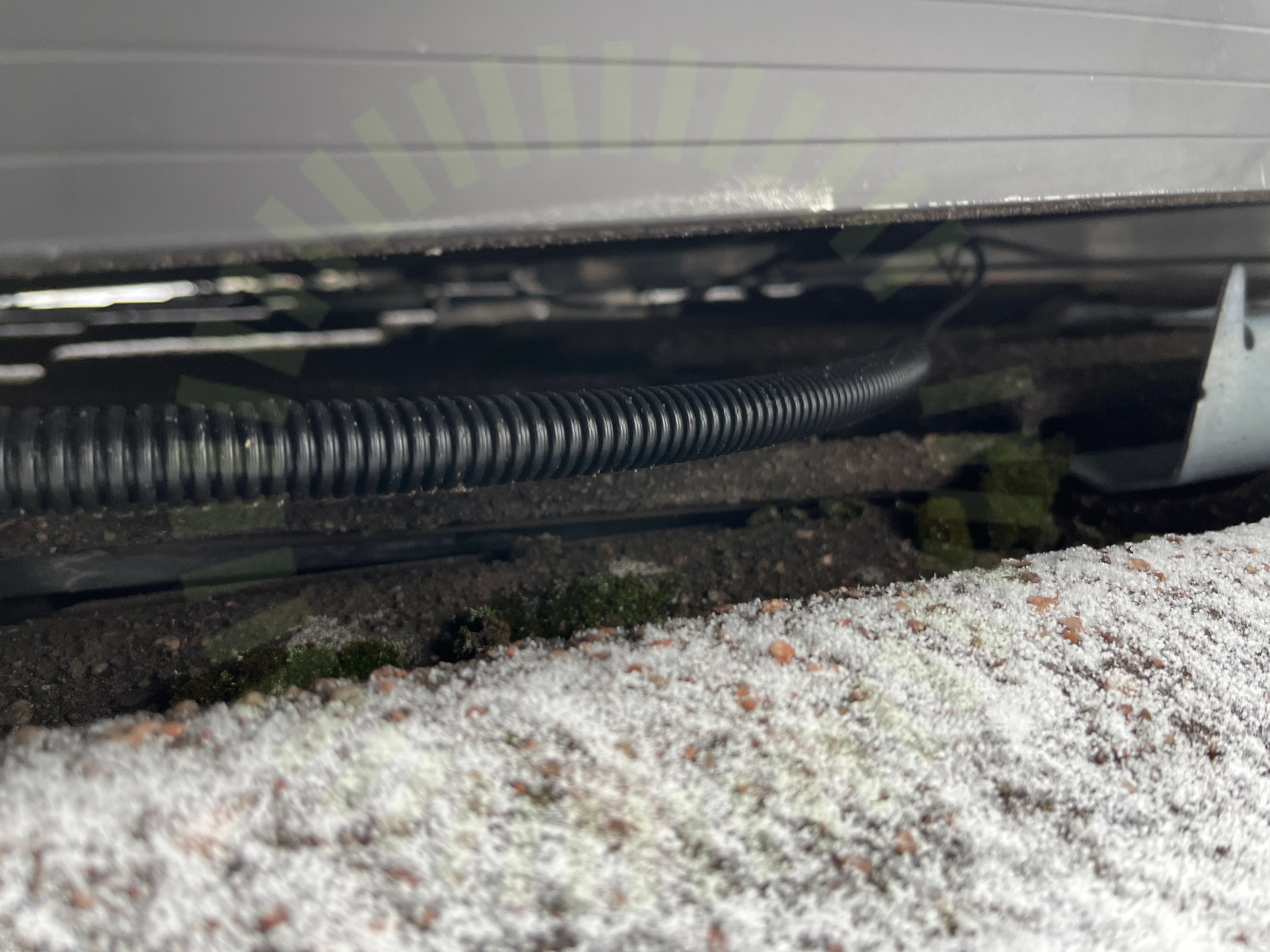

4.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

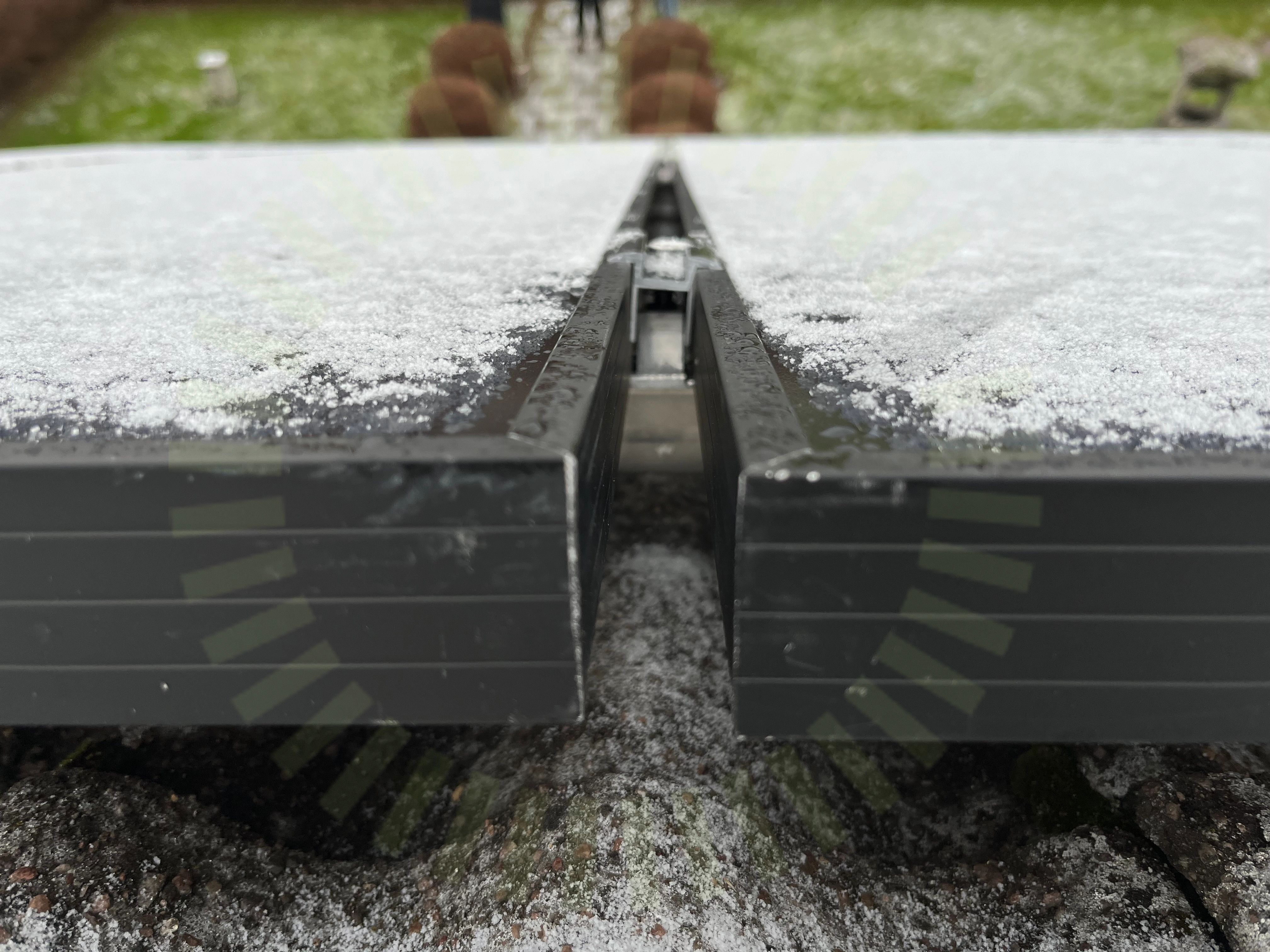

4.4 Mittklämmor
Inte godkänd
Mittfästen är inte monterade rätt, klämman sitter snett.
4.5 Potentialutjämningsledare
Inte godkänd
Potentialutjämningsledare är inte korrekt dimension. Endast 2,5mm2.
4.6 Skenornas överhäng
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
4.7 Snö- och Vindlastberäkning
Inte godkänd
Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
4.8 Underbyggnad
Inte godkänd
Läkten som krokarna är fästa i har inte korrekt dimensioner.

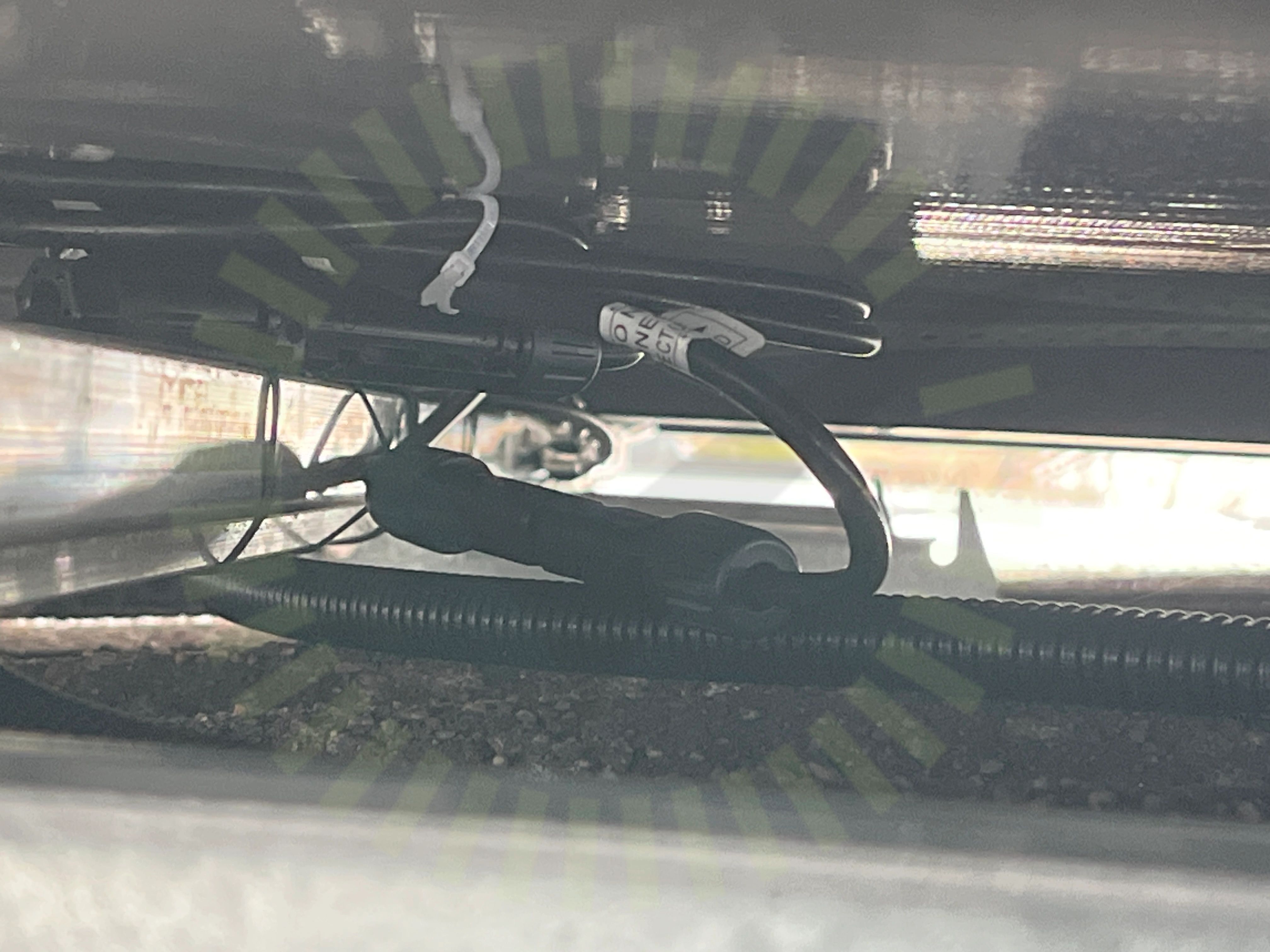

4.9 Väderbeständigt material
Inte godkänd
Använt material är inte väderbeständigt.
4.10 Skenornas infästning
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
4.11 Takkrokarnas CC
Inte godkänd
Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.
Godkända kontrollpunkter
8/19
Tak 1, Peimar: SF390M (FB)
Anmärkningar
4/16

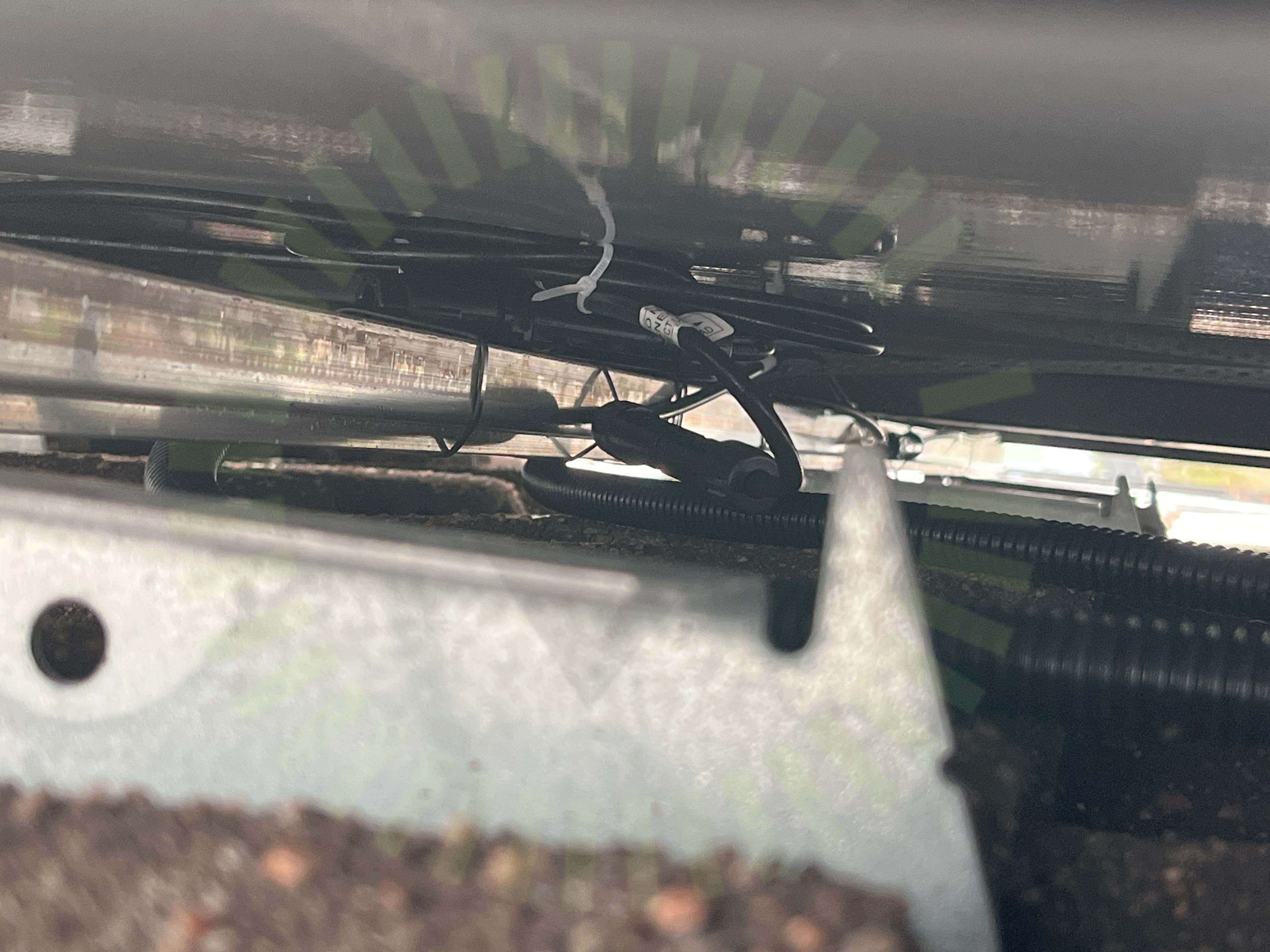

5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
5.2 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp vid kontaktdon.

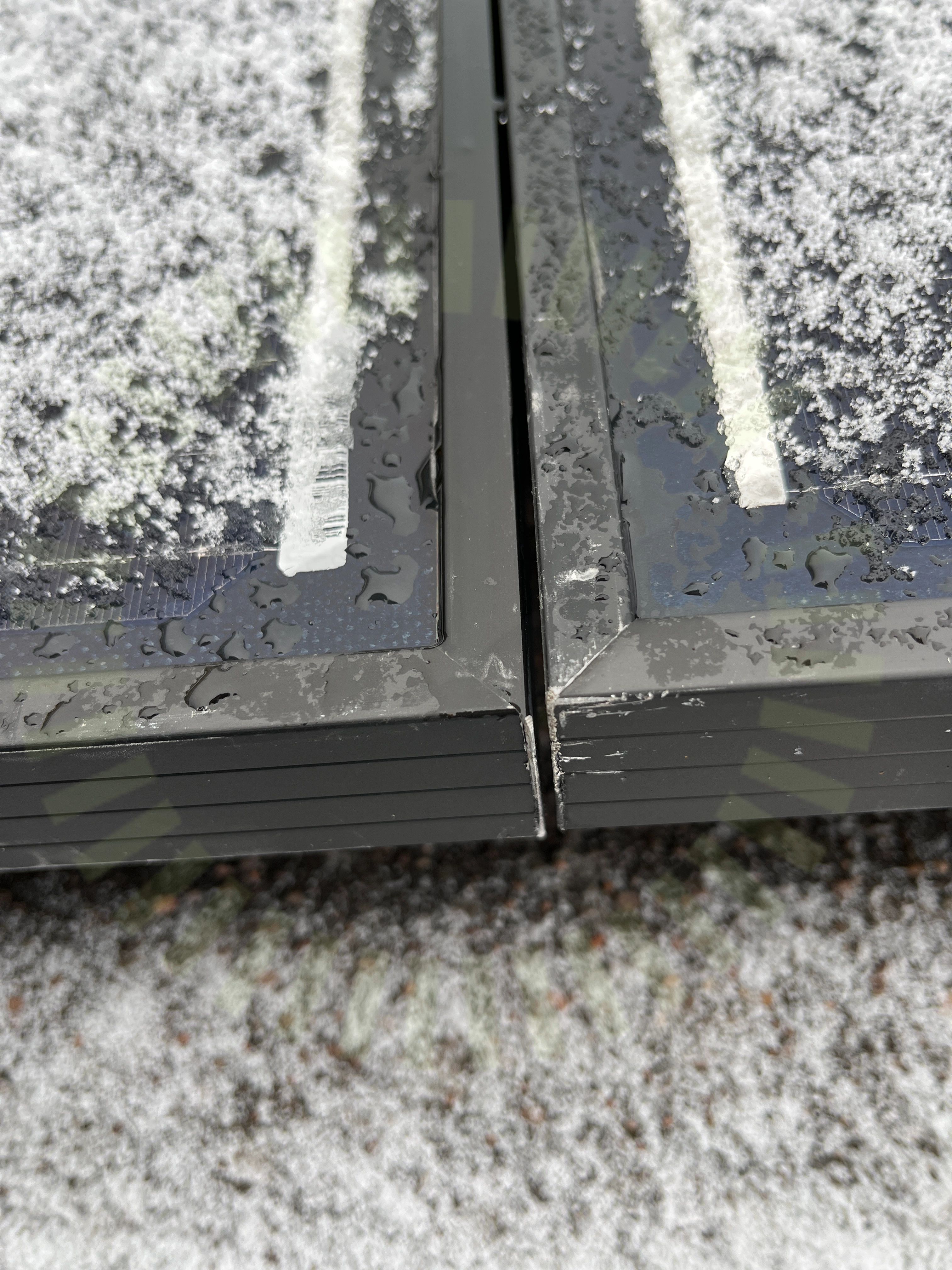

5.3 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.

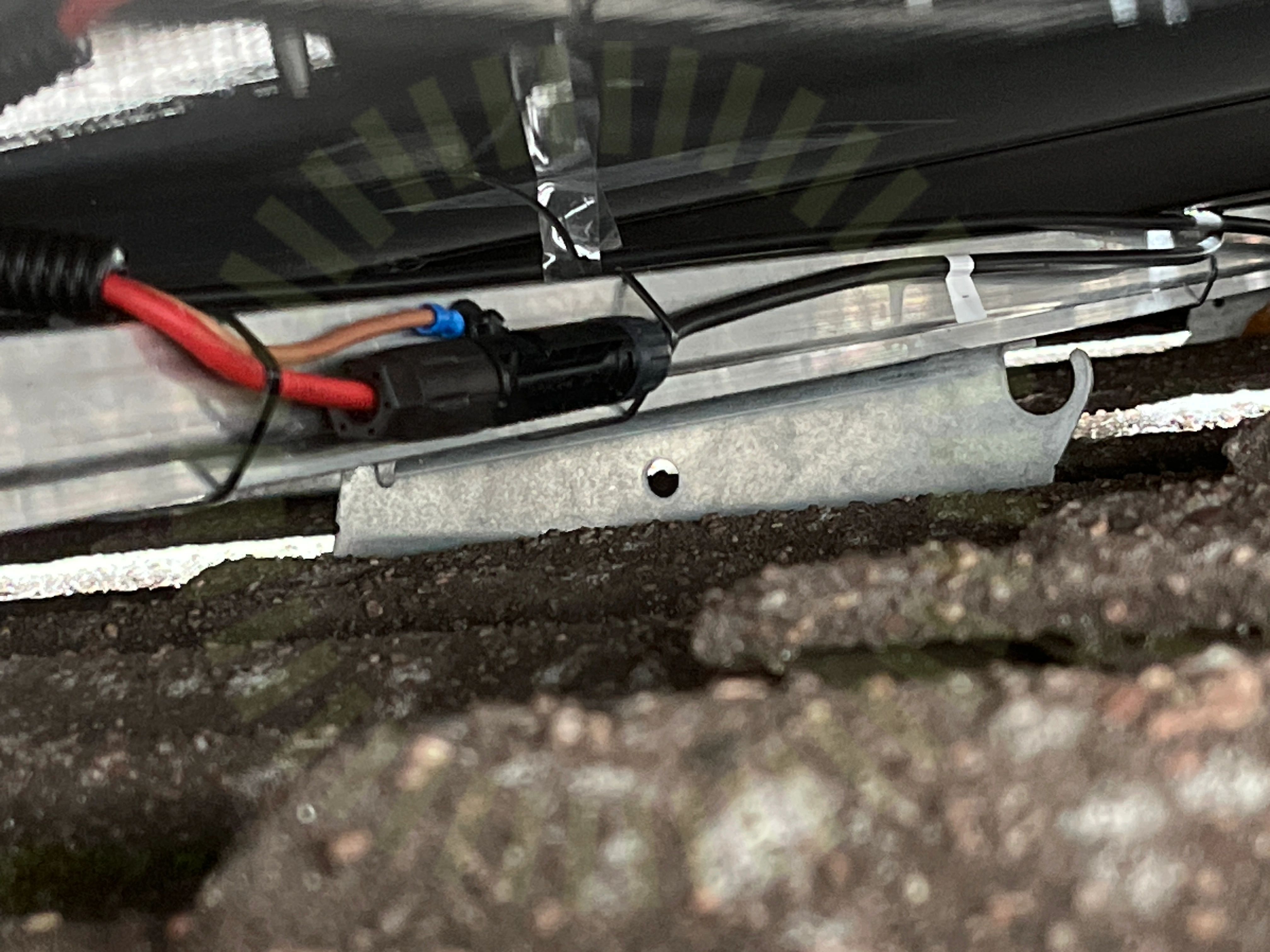

5.4 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
Godkända kontrollpunkter
11/16
Ej tillgängligt vid besiktning
1/16
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
1/5

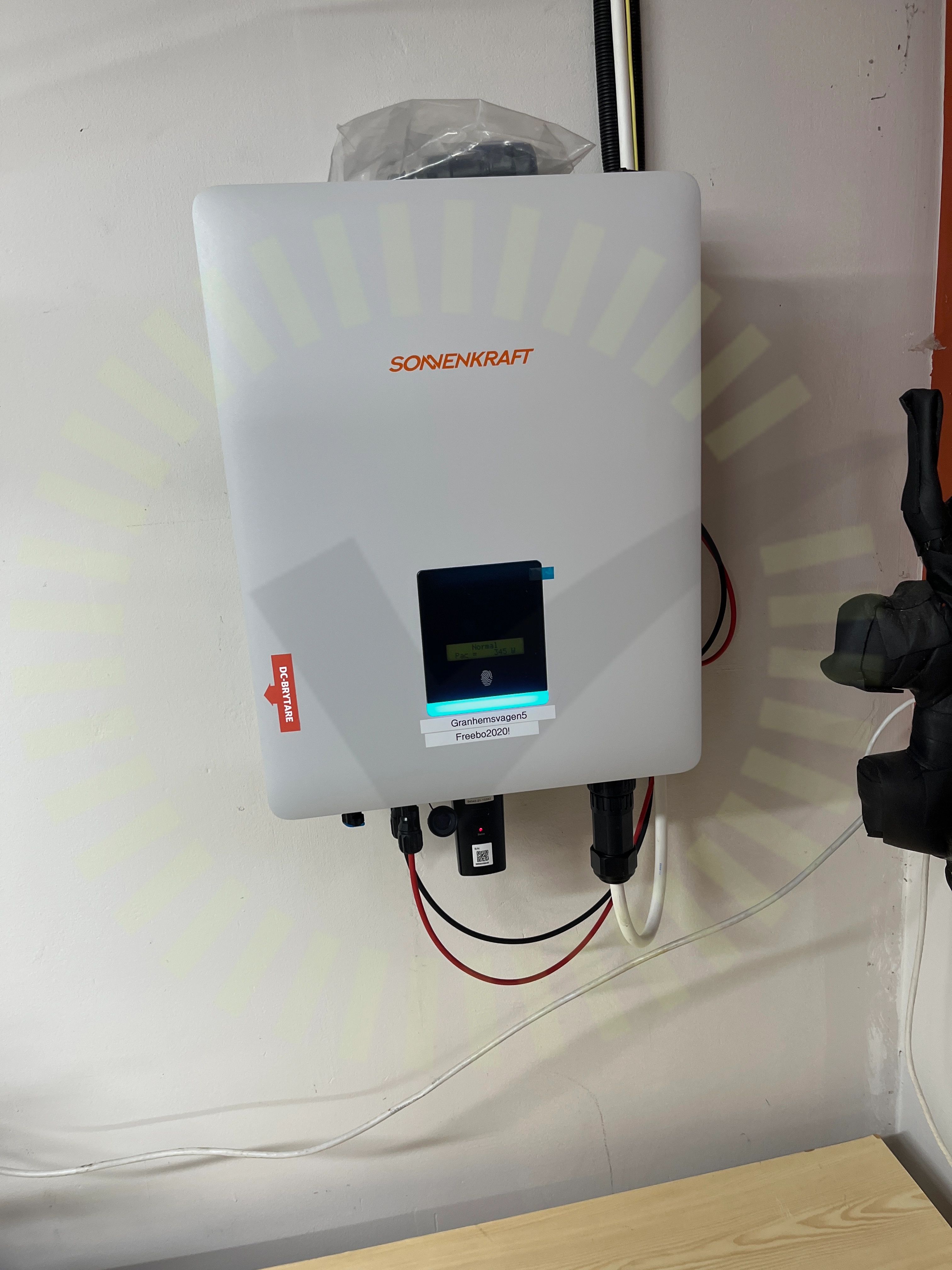

7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
3/39

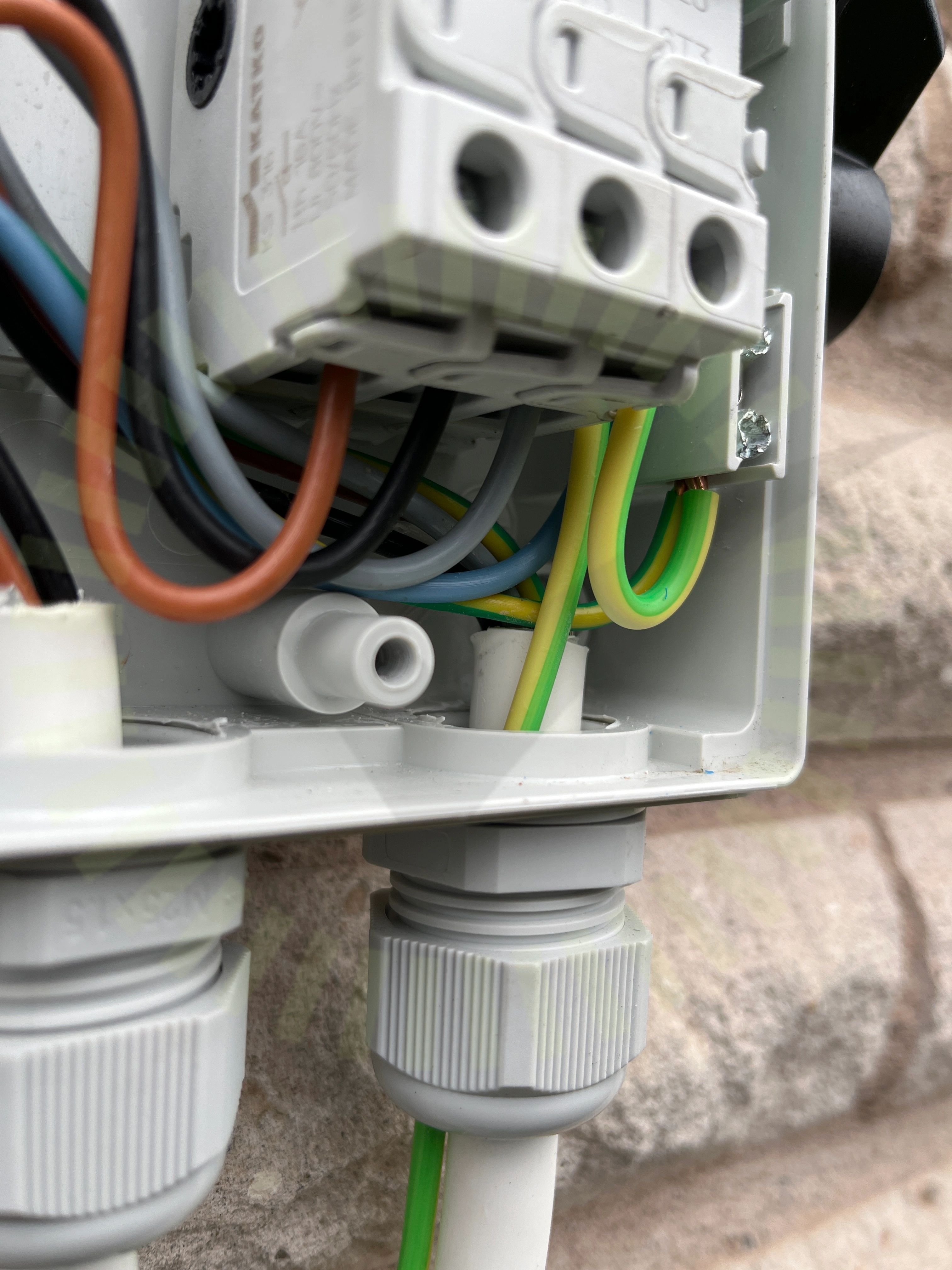

8.1 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

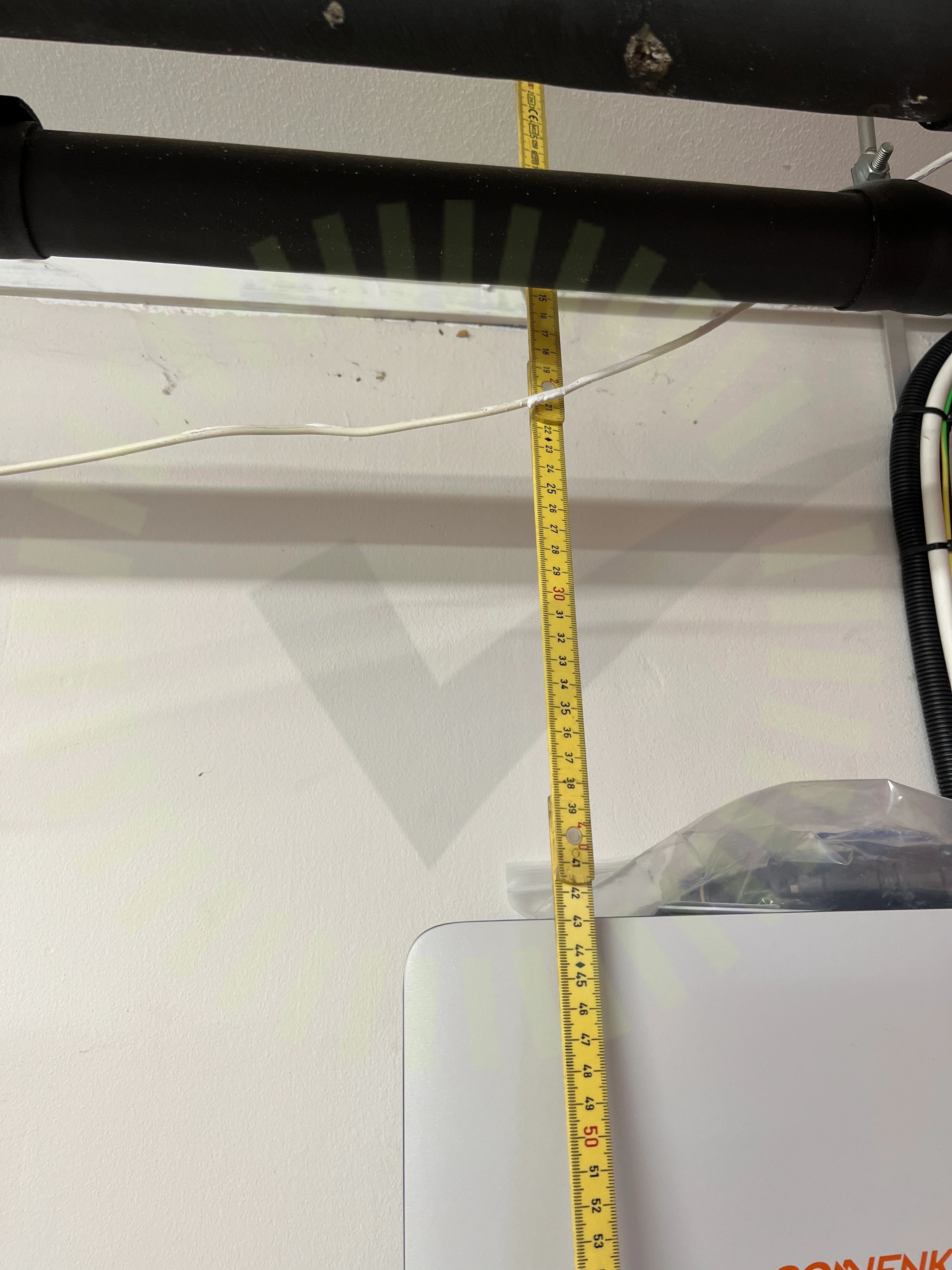

8.2 Placering
Inte godkänd
Växelriktaren är placerad för nära närliggande yta, växelriktaren ska ha 500 mm fritt i alla riktningar.
8.3 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.
Godkända kontrollpunkter
33/39
Ej tillgängligt vid besiktning
3/39
