Besiktningsrapport

8.5

Installation av

Svea Solar

Datum

14 juni 2023

Ort

Järfälla, Stockholms län

Takkrokarnas CC skenstart

Kabeluppfästning

Skenans utstick för klämma

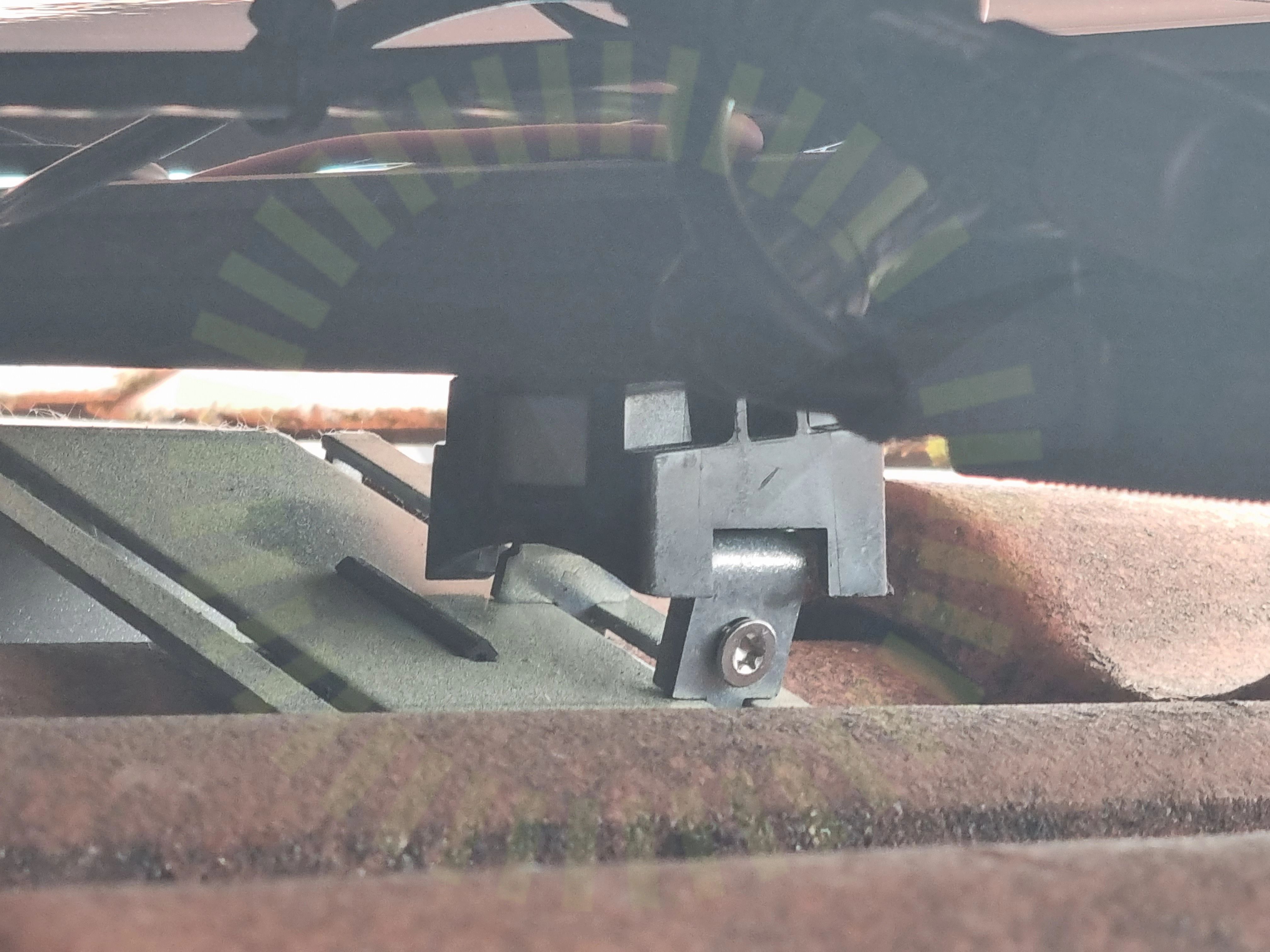

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare: Allmänt (5)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Undercentral (9)Varselmärkning (5)Växelriktare (30)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Optimerare: Allmänt

Anmärkningar

1/5

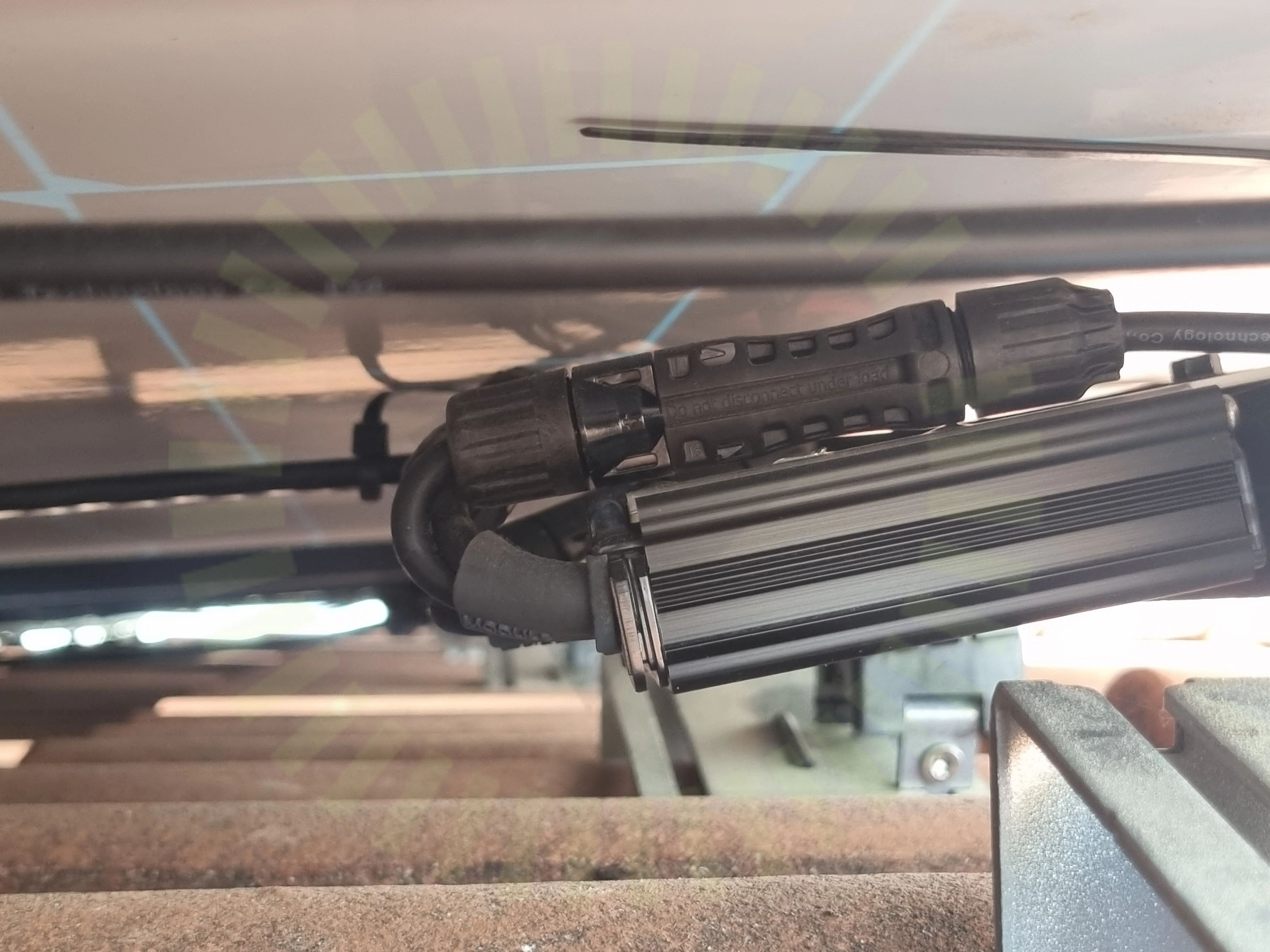

2.1 Dragavlastade

Inte godkänd

Kablar ut ur optimerare har för skarp böjradie.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/25

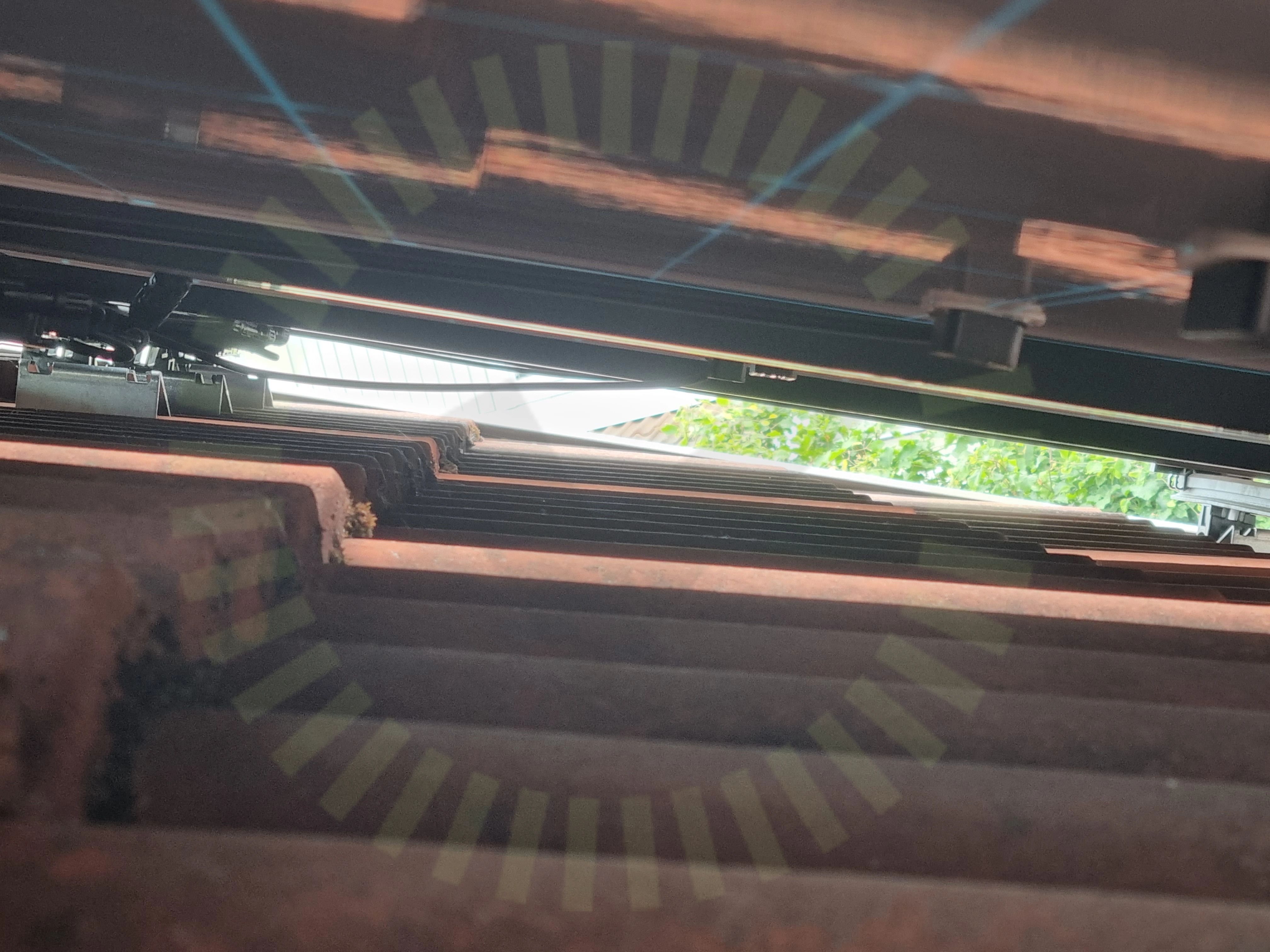

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

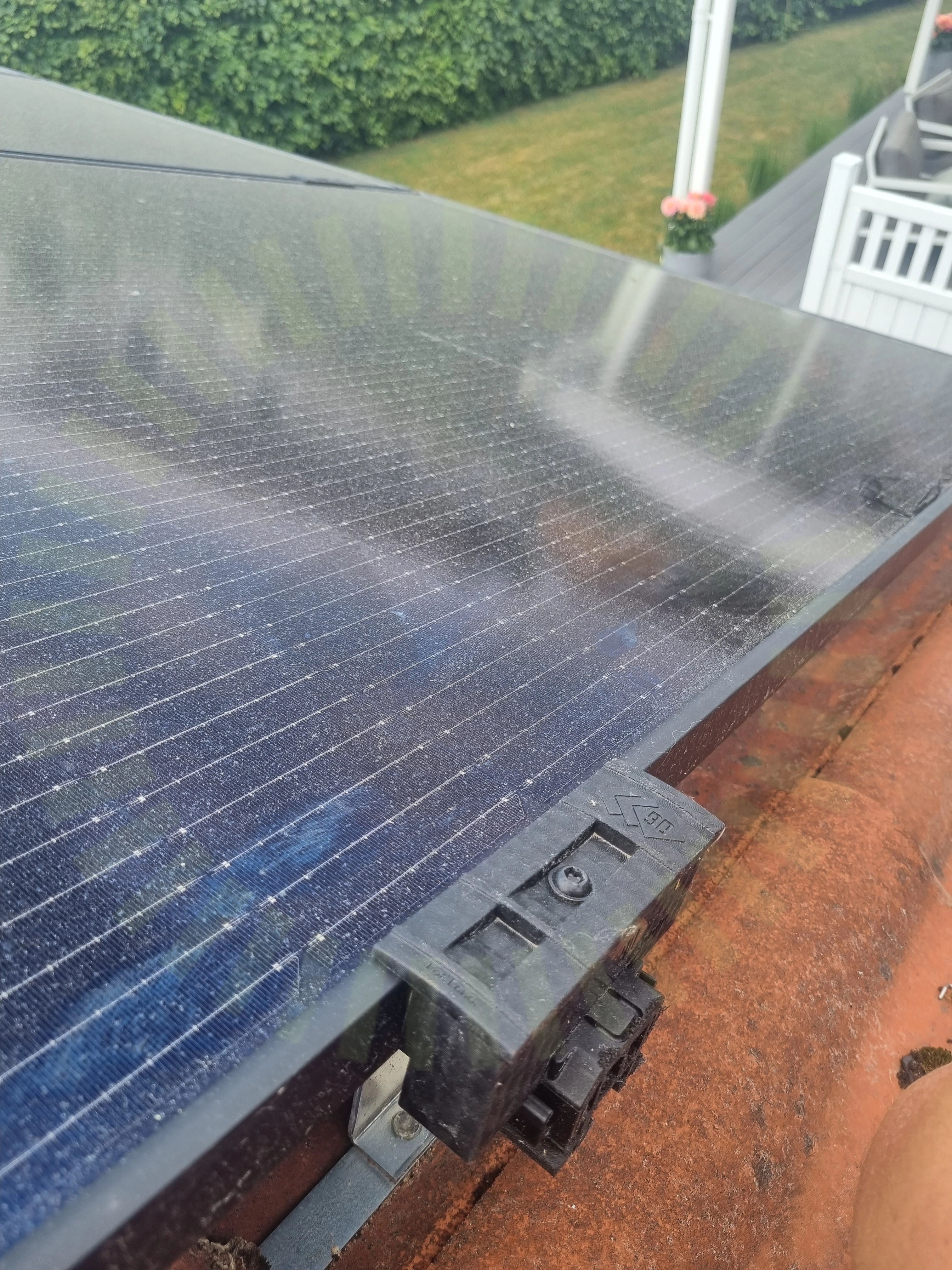

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

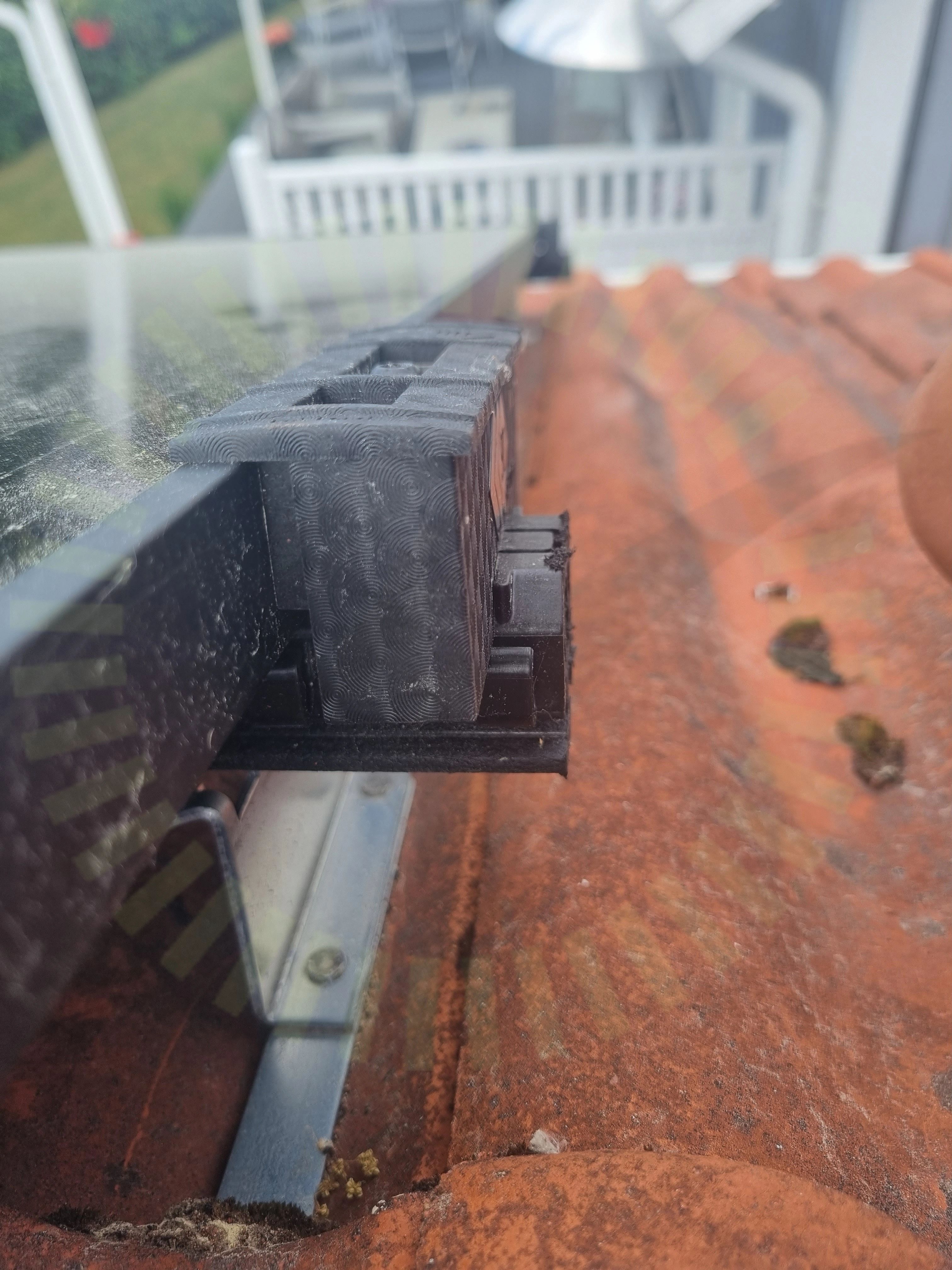

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

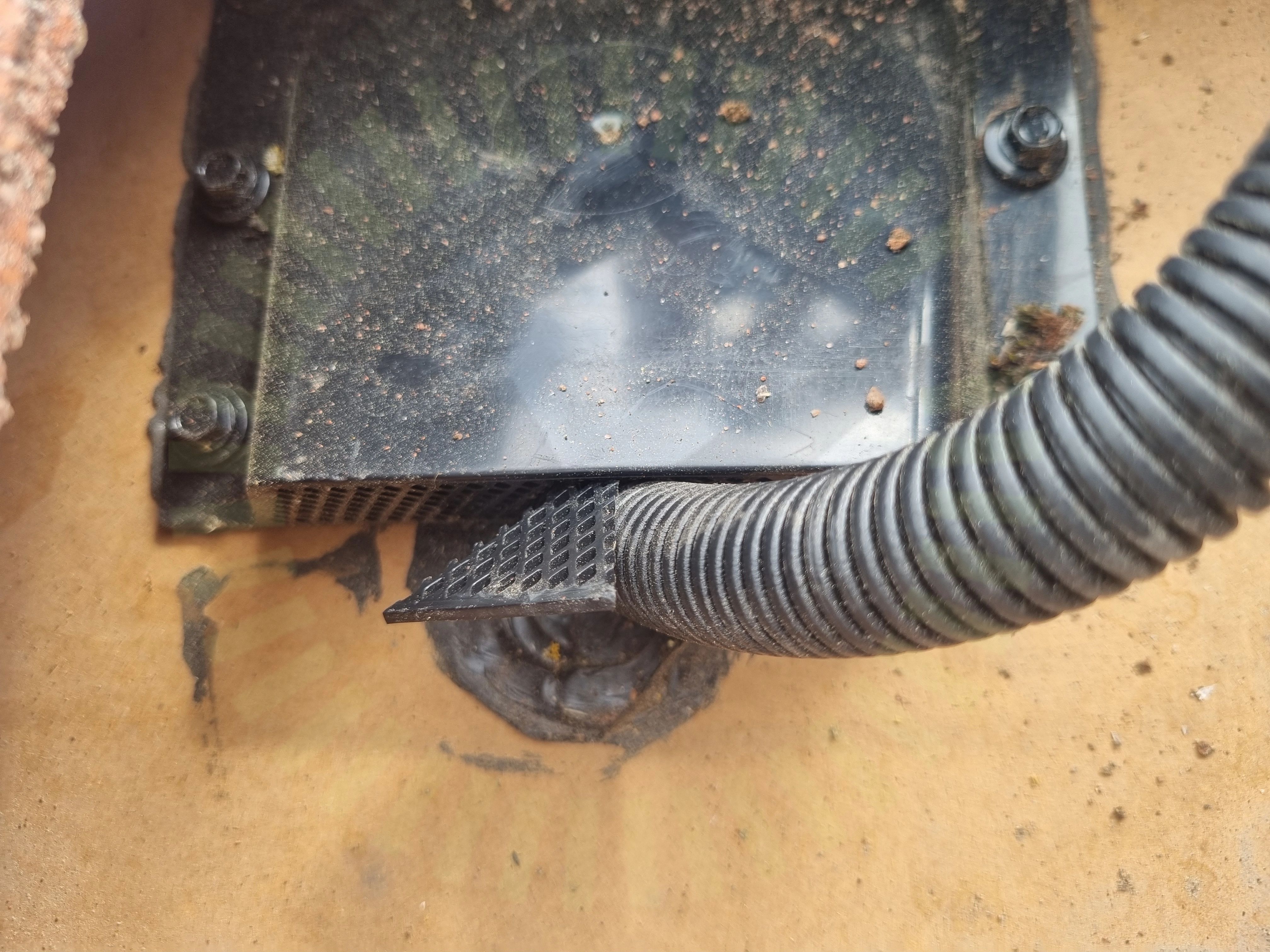

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

3.6 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt. Uppmätt avstånd 800mm

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

19/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/15

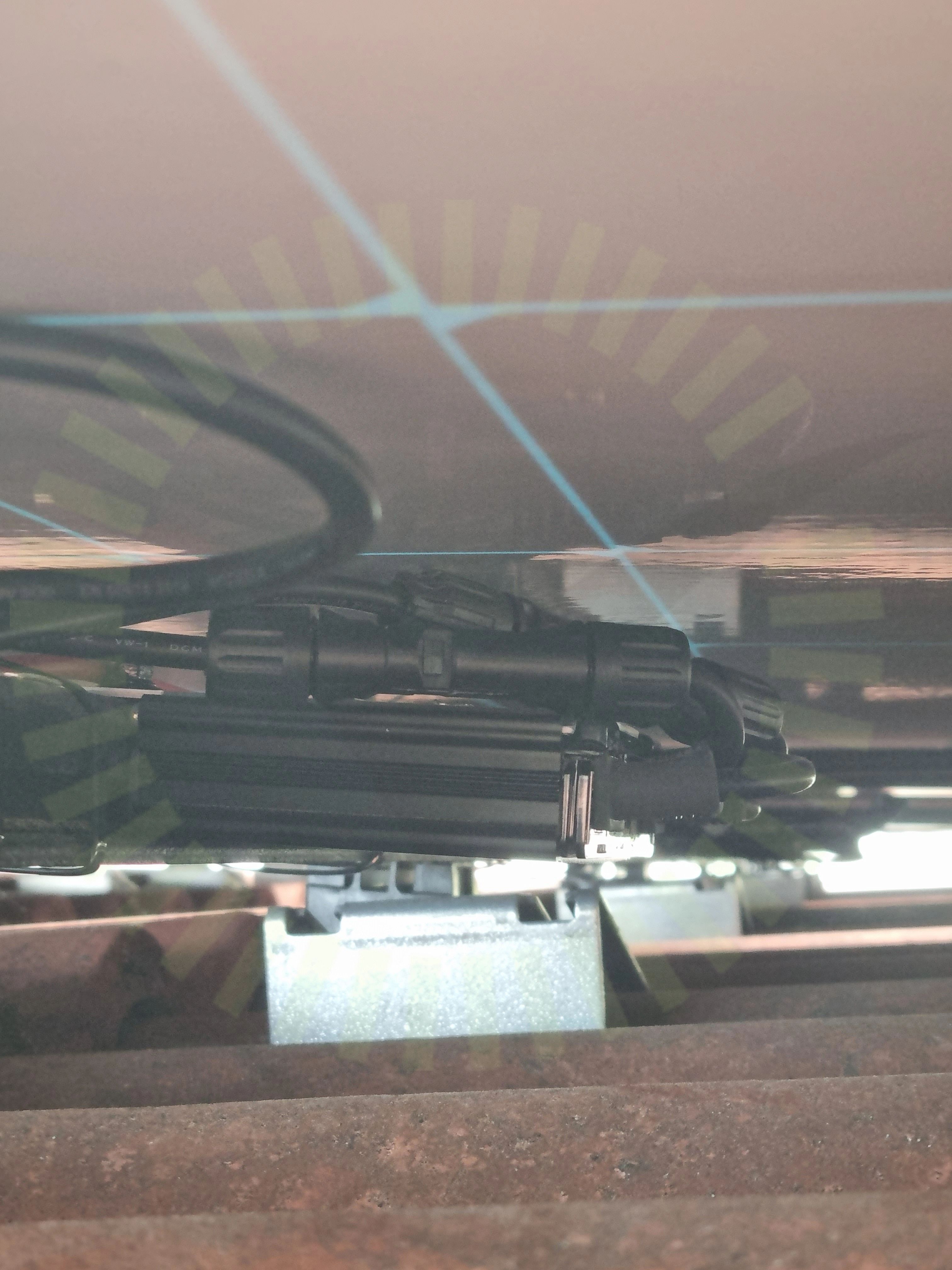

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

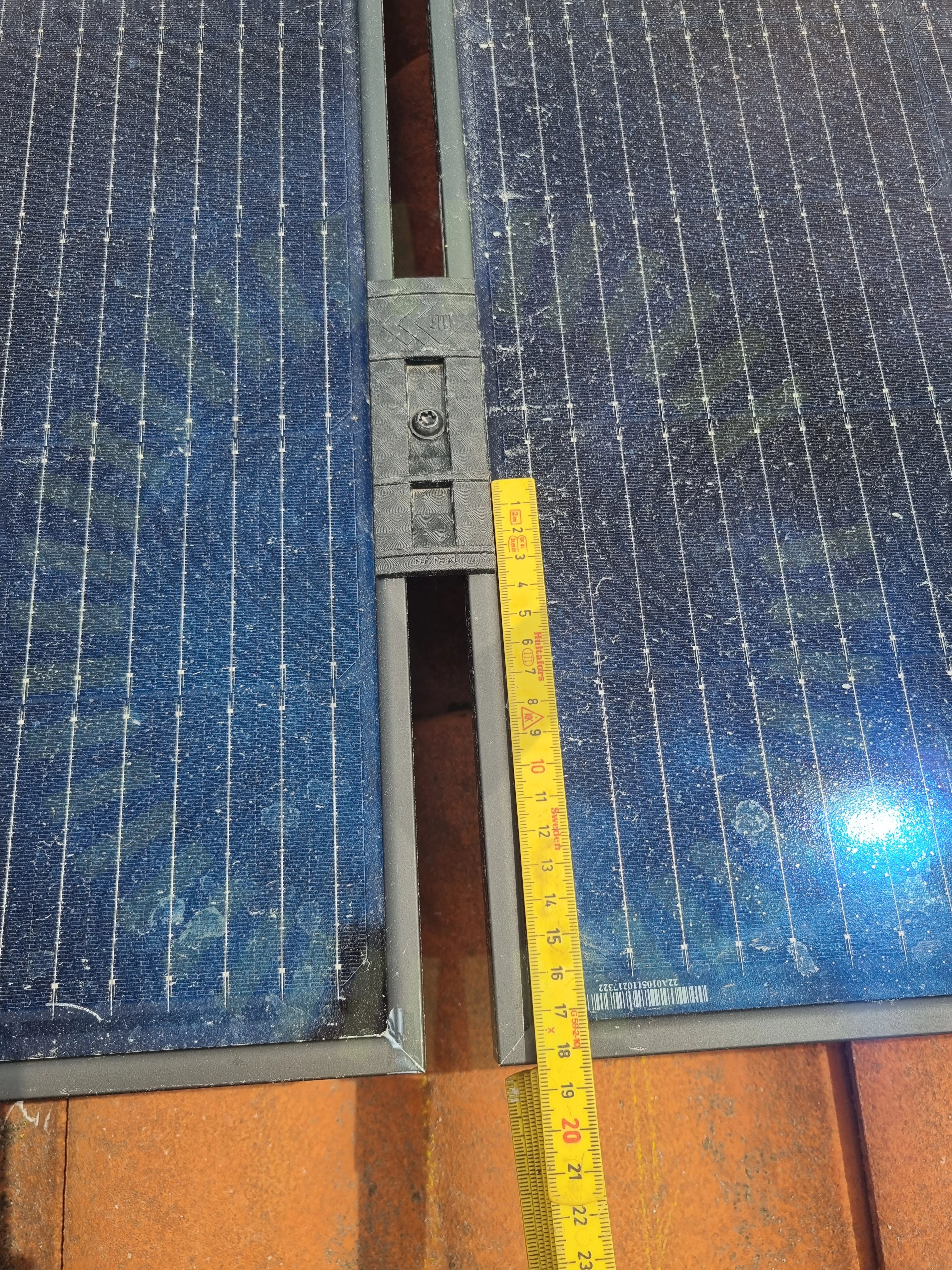

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

13/15

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Anmärkningar

1/8

5.1 Femledarsystem

Inte godkänd

Jordledare till undercentral är inte lämpligt ansluten. Stor mängd kardeler har missat plint.

Godkända kontrollpunkter

7/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/29

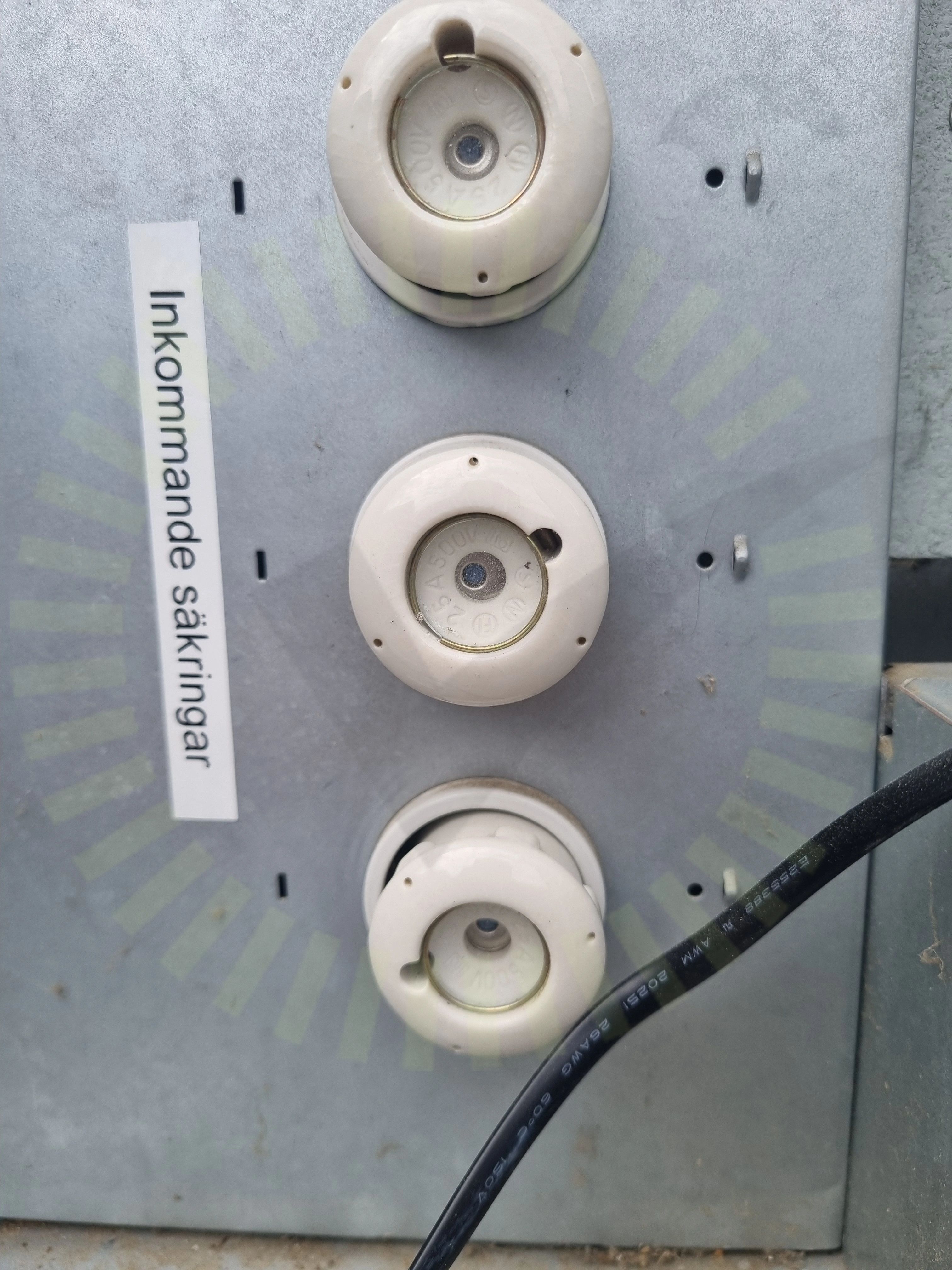

7.1 Huvudsäkring

Rekommendation

Växelriktarens produktion kan bli högre än vad huvudsäkringen klarar. Underlag för exportbegränsning eller statisk begränsning saknas.

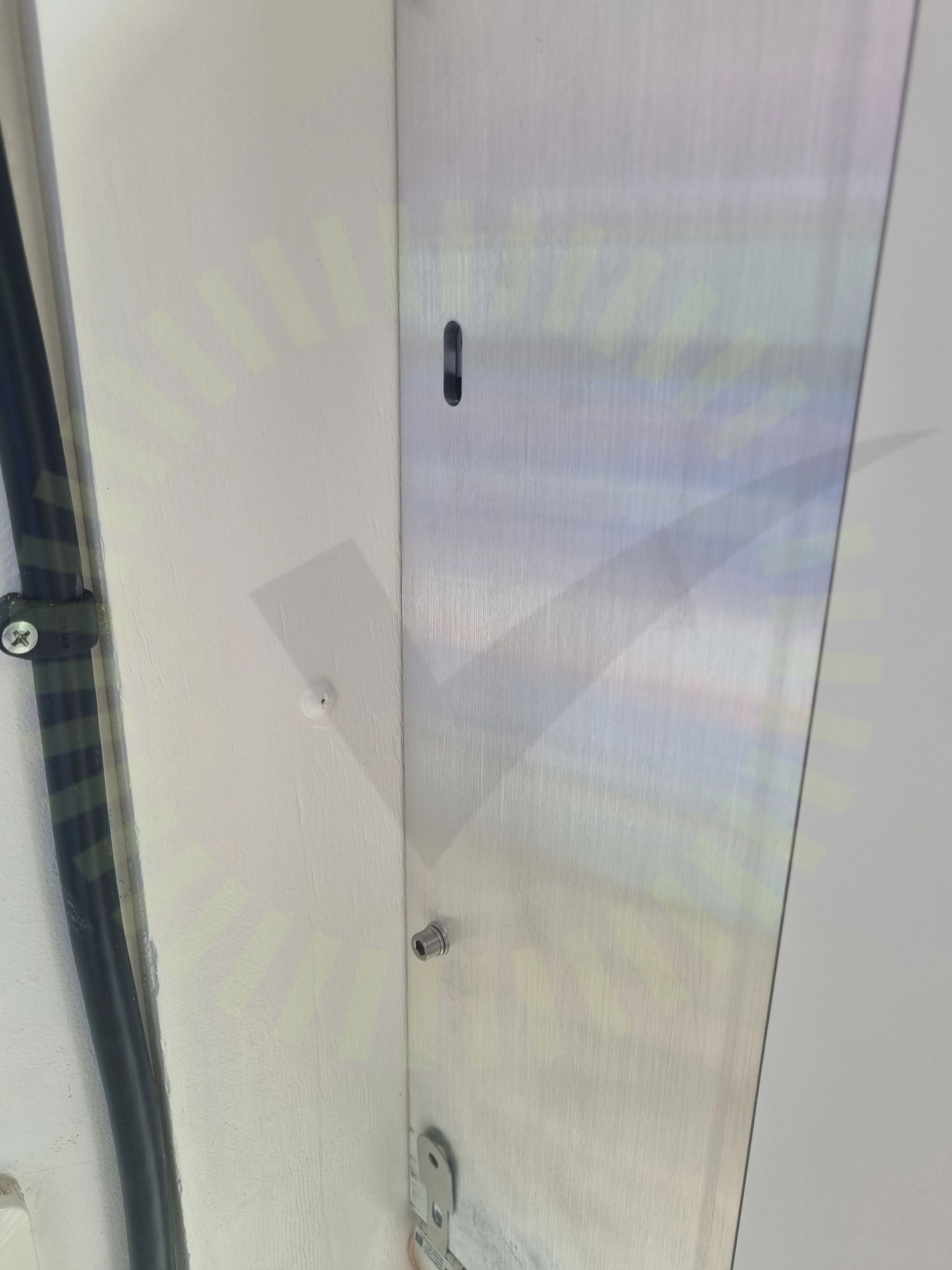

7.2 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

Godkända kontrollpunkter

27/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Förskruvning

Genomföringar

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter
