Besiktningsrapport

8.3

Installation av
Nordpolen Energi
Datum
23 oktober 2023
Ort
Göteborg, Västra Götalands län

Skruvar korrekt

Skruvar korrekt

Klämmornas placering

Klämmornas placering

Stress på kontakter

Stress på kontakter

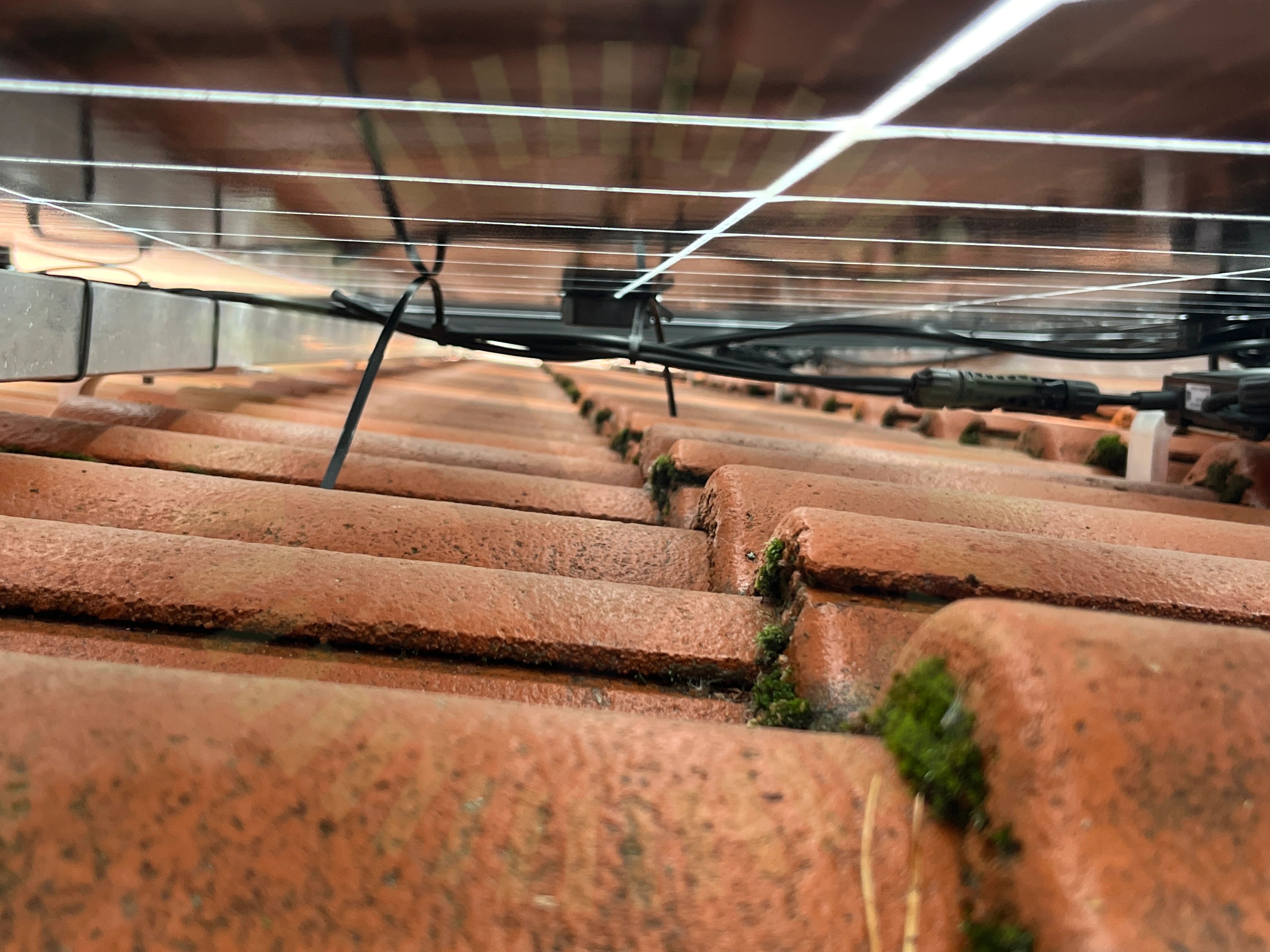

+ 13

+ 13
81% godkända
19% ej godkända

Om installationen

Paneler

Denim U M3B 410 BTG 108H

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Undercentral

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Optimerare: Allmänt

Anmärkningar
2/5
Dragavlastade
2.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Placering

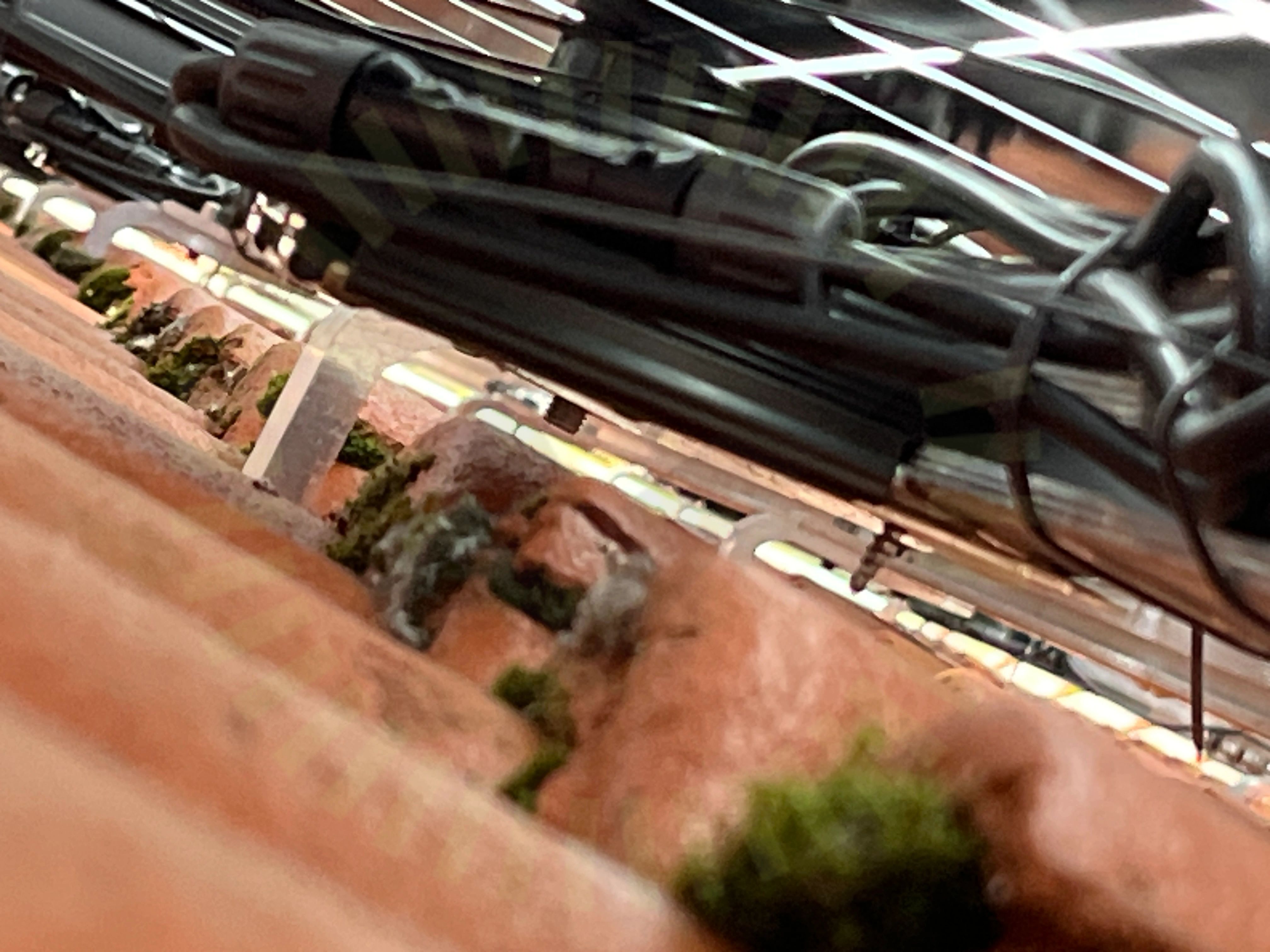

2.2 Placering

Inte godkänd

För kort avstånd mellan optimerare och skena.

Tillverkarens anvisningar
Godkända kontrollpunkter
3/5
Fastsäkring av produkt
Kompatibilitet
Kontakter

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar
5/14
Kontaktdon

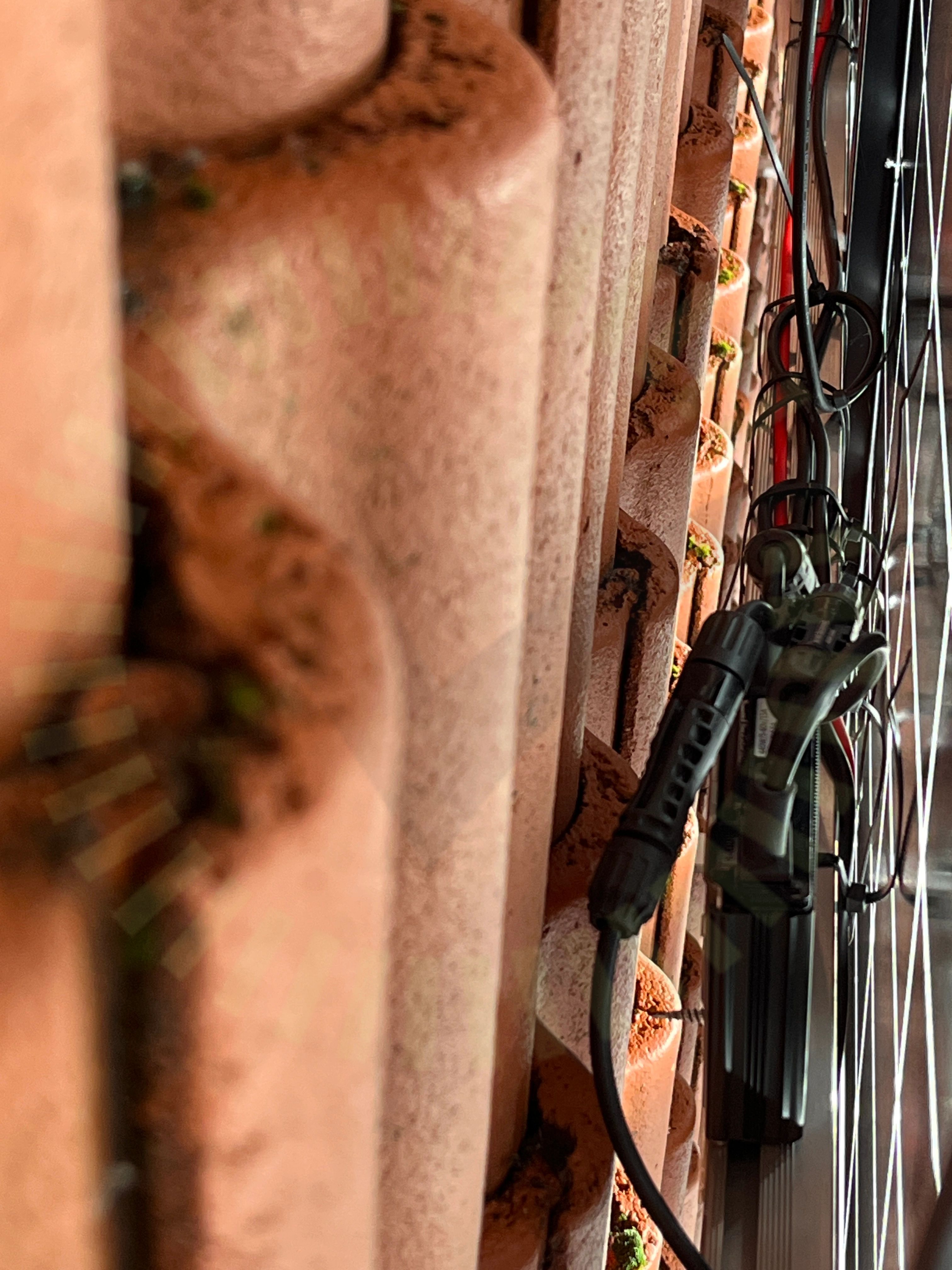

3.1 Kontaktdon

Inte godkänd

Kontakter ligger vid lägsta punkten där vatten kan ansamlas.

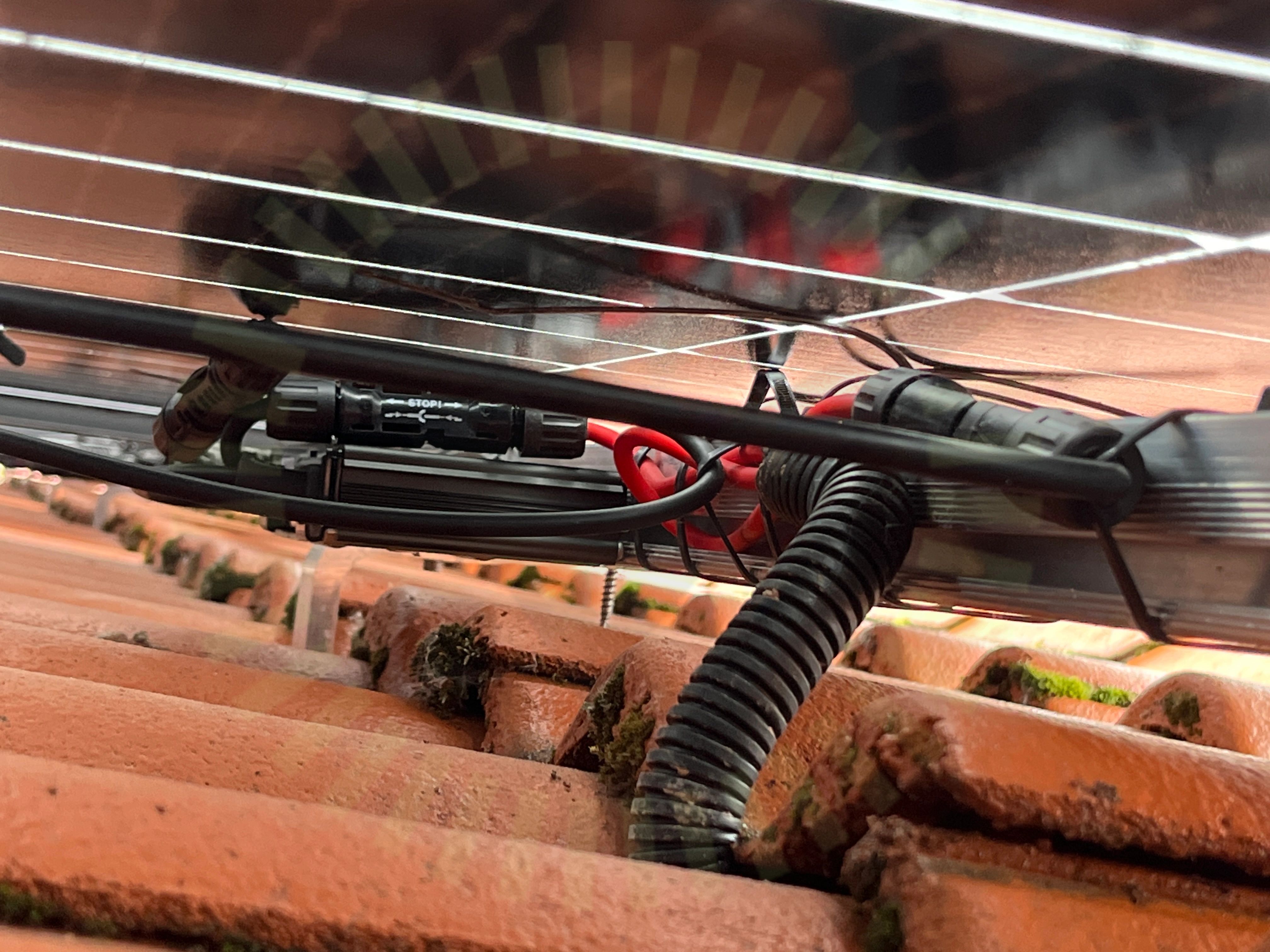

Panelkablaget generell böjradie
3.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)
Föremål mot bakstycke

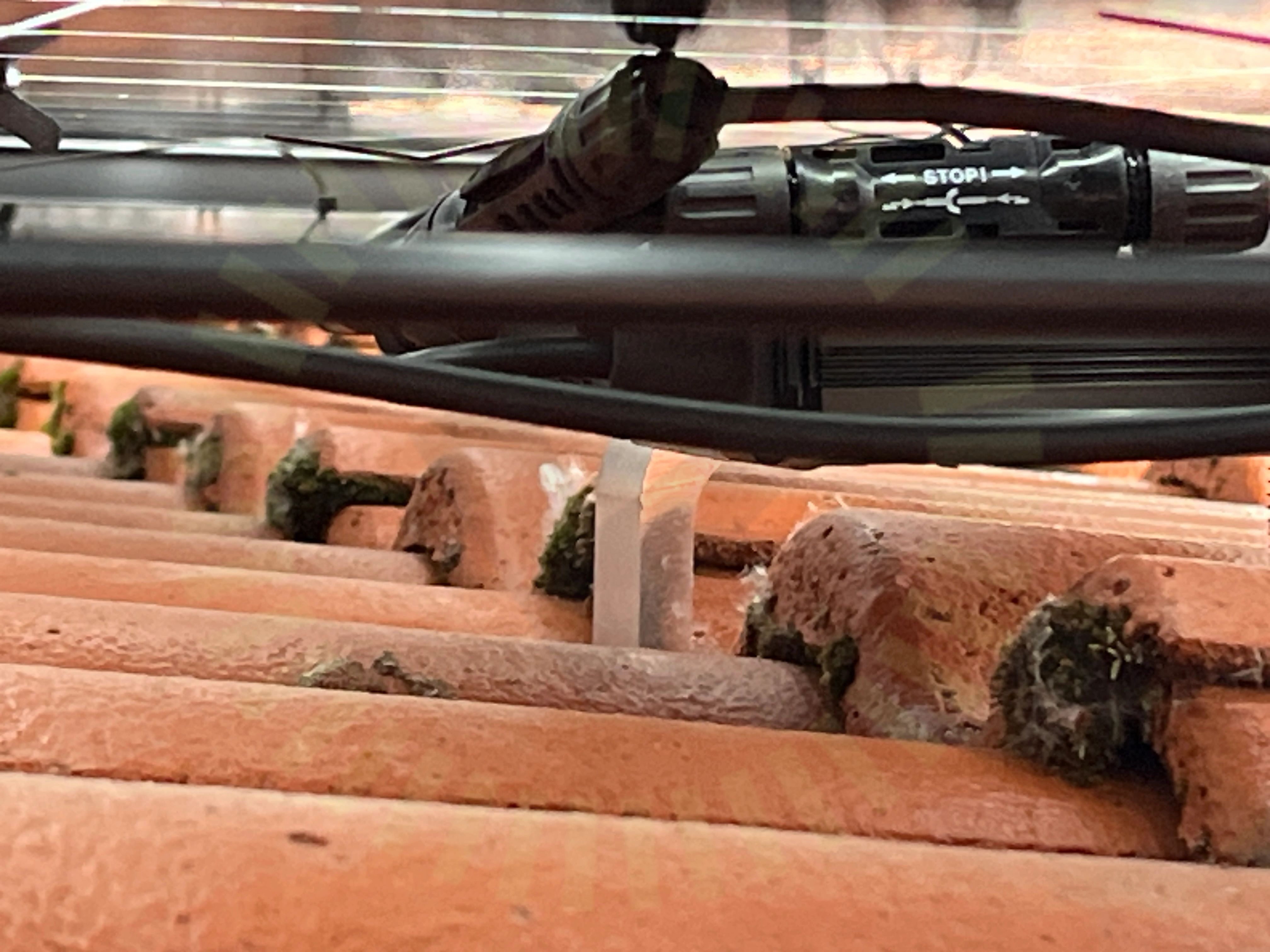

3.3 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Denim Installation for double glass modules manual, Sida 5
Klämmornas placering

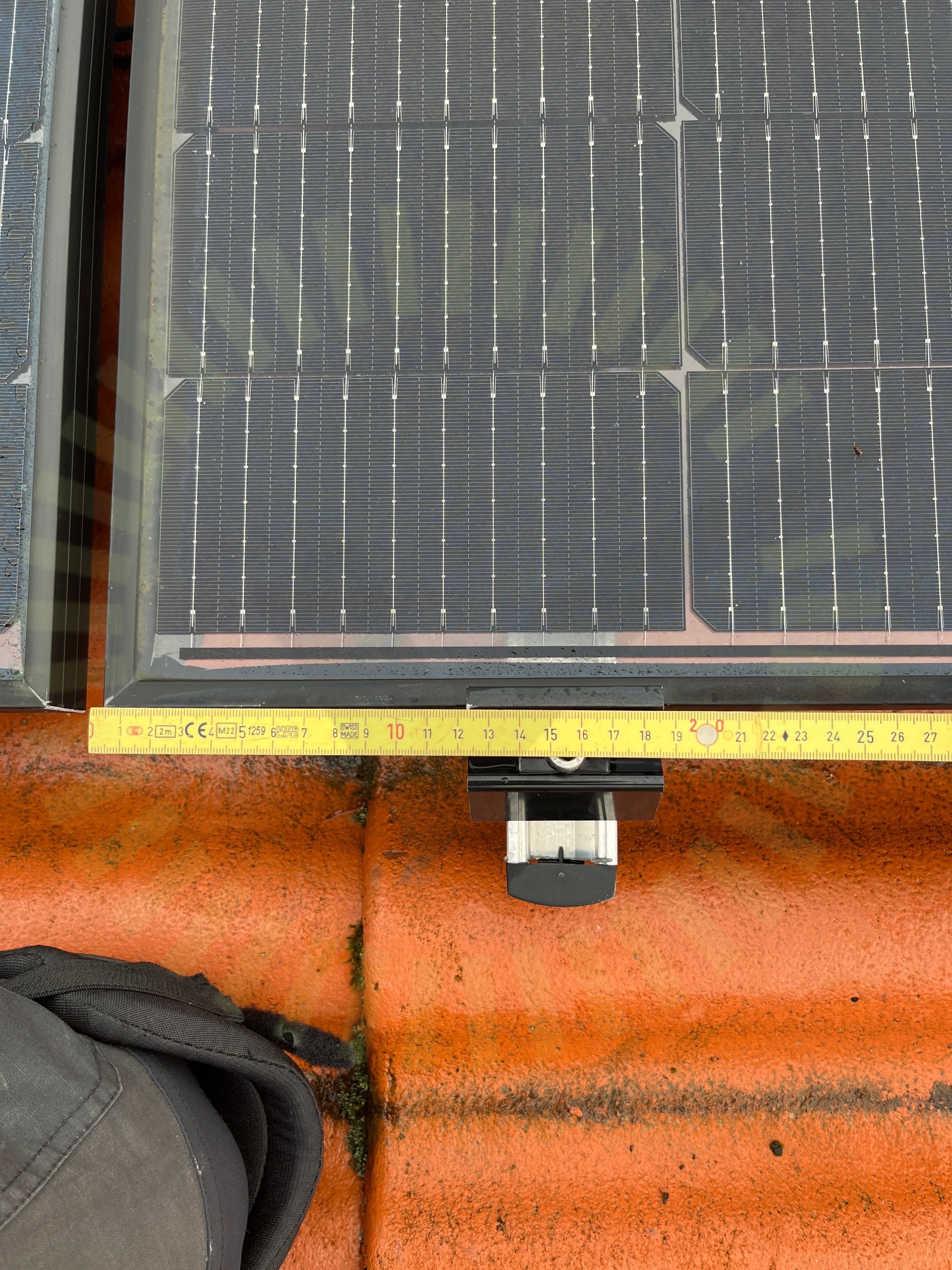

3.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Det förekommer både för långt och för kort avstånd.

Denim Installation for double glass modules manual, Sida 8-9
Stress på kontakter

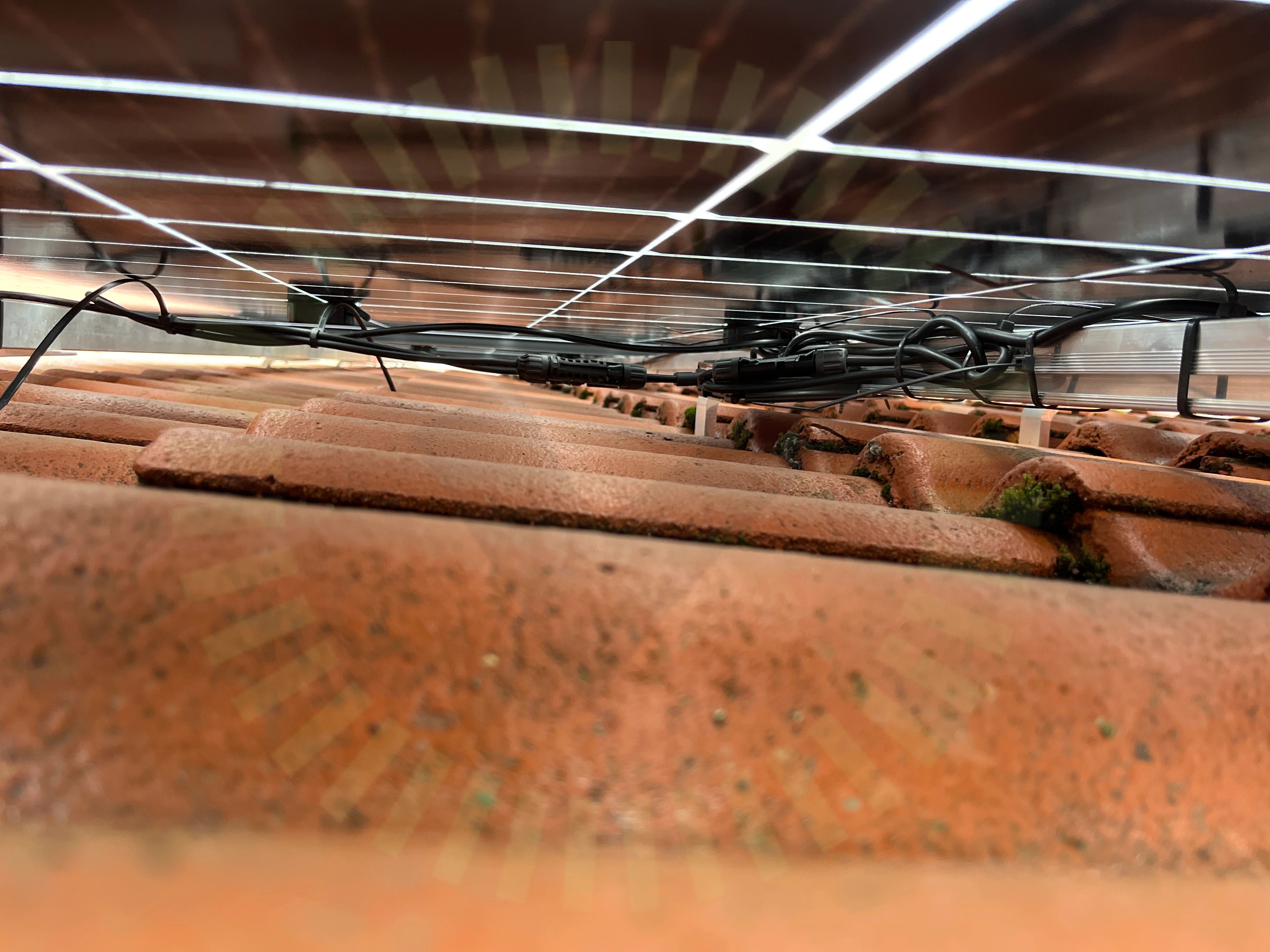

3.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526
Godkända kontrollpunkter
9/14
Dräneringshål
Förbindelse av kontakter
Klämmornas överlappning
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar
5/25
Skador

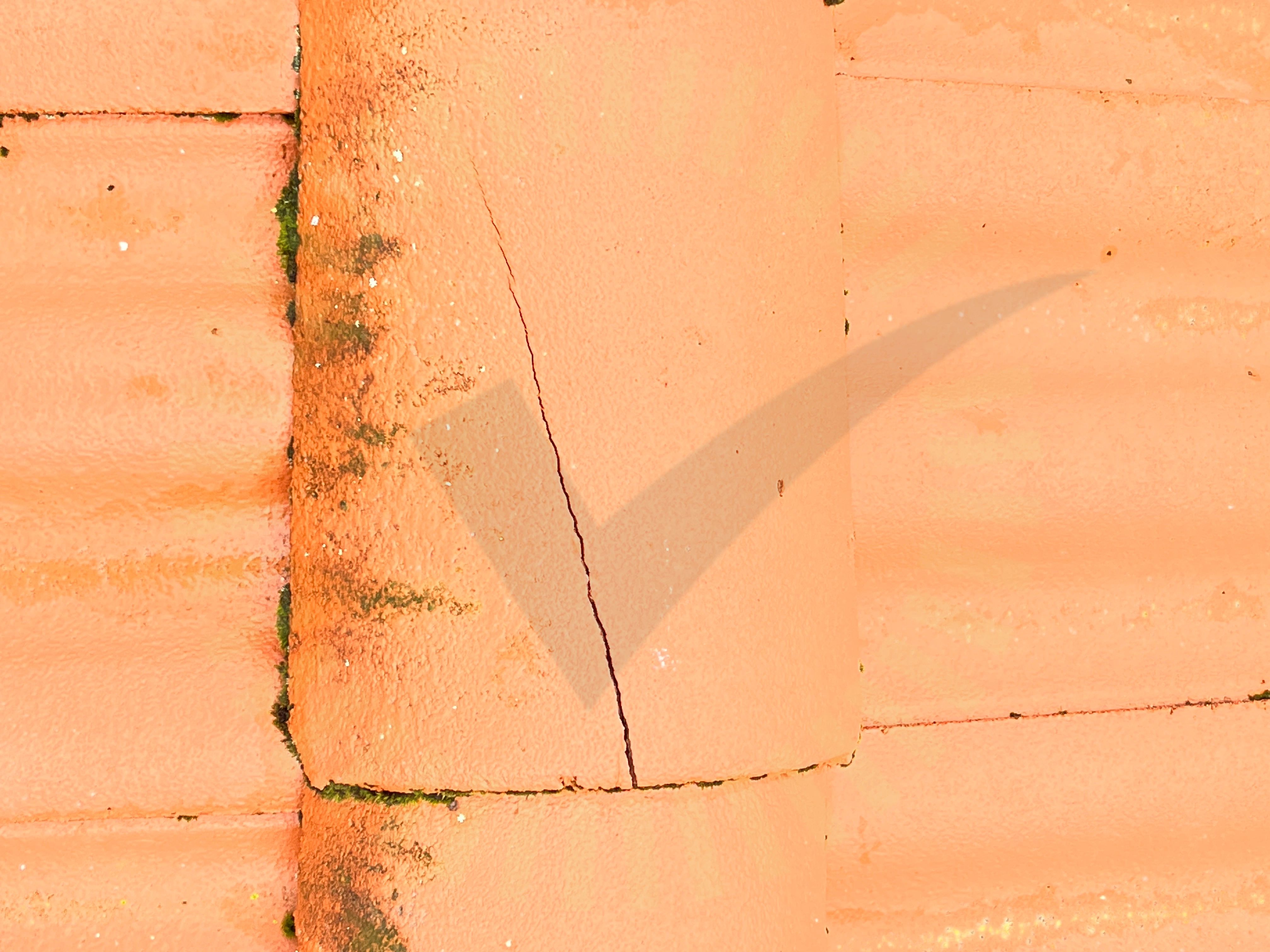

4.1 Skador

Inte godkänd

Skador noterade på taket runt installationen.

Infästning utanför takstol
4.2 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Det finns även ställen där skruvarna har gjort hål i plasten.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23
Kabeluppfästning
4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skruvar korrekt
4.4 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel. Distansen har även spruckit.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

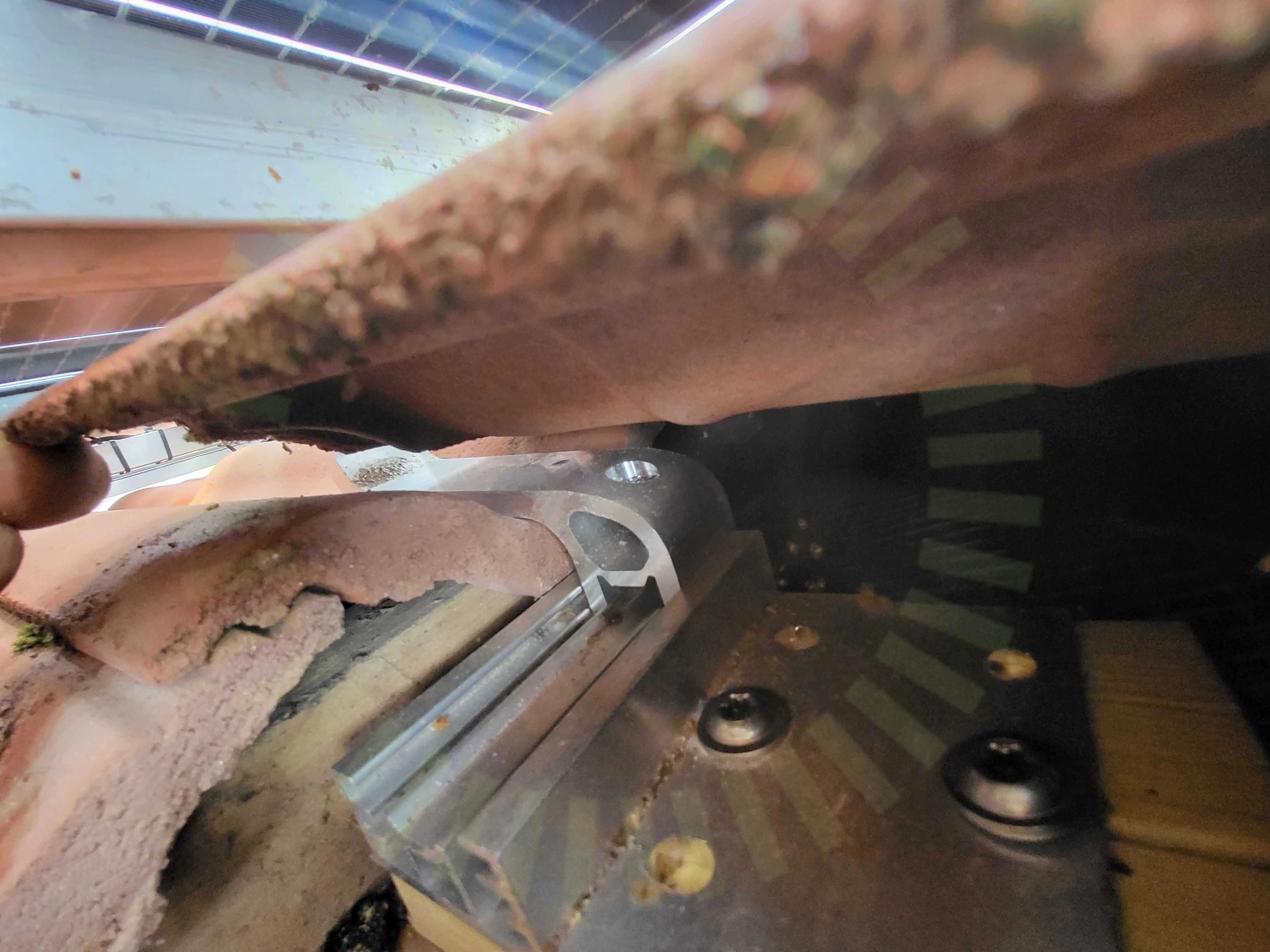

Underliggande takpanna
4.5 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Godkända kontrollpunkter
20/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Placering
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsinfästning
Tvådelad takkrok
Väderbeständigt material
Ändklämmor

Undercentral

Godkända kontrollpunkter
7/7
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
1/5
Varning för likspänning
6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
4/32

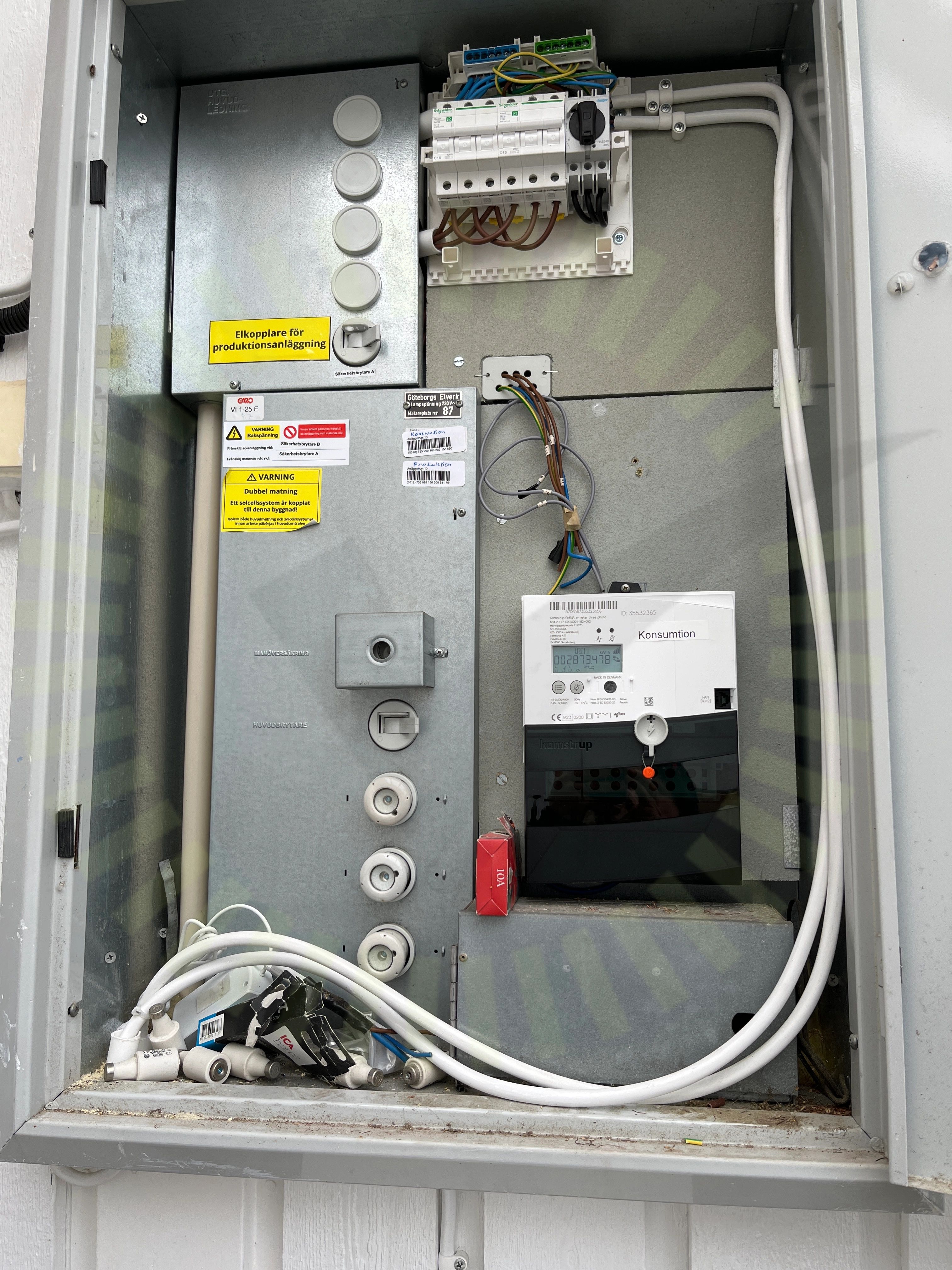

AC Kablage förläggning
7.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte ordentligt uppfäst.

SS 436 40 00 (522.8.4)
Dubbel matning

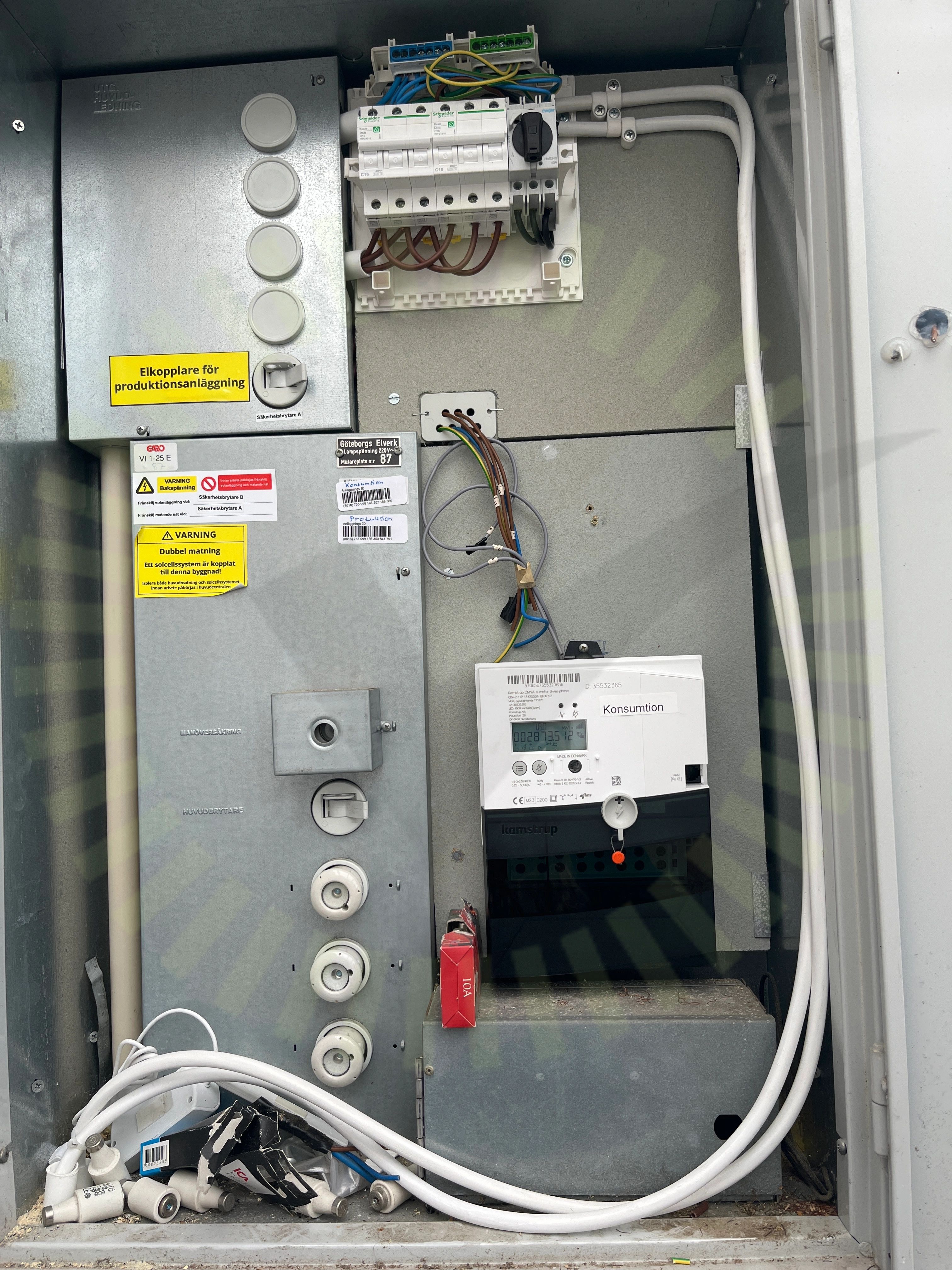

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Förskruvning
7.3 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

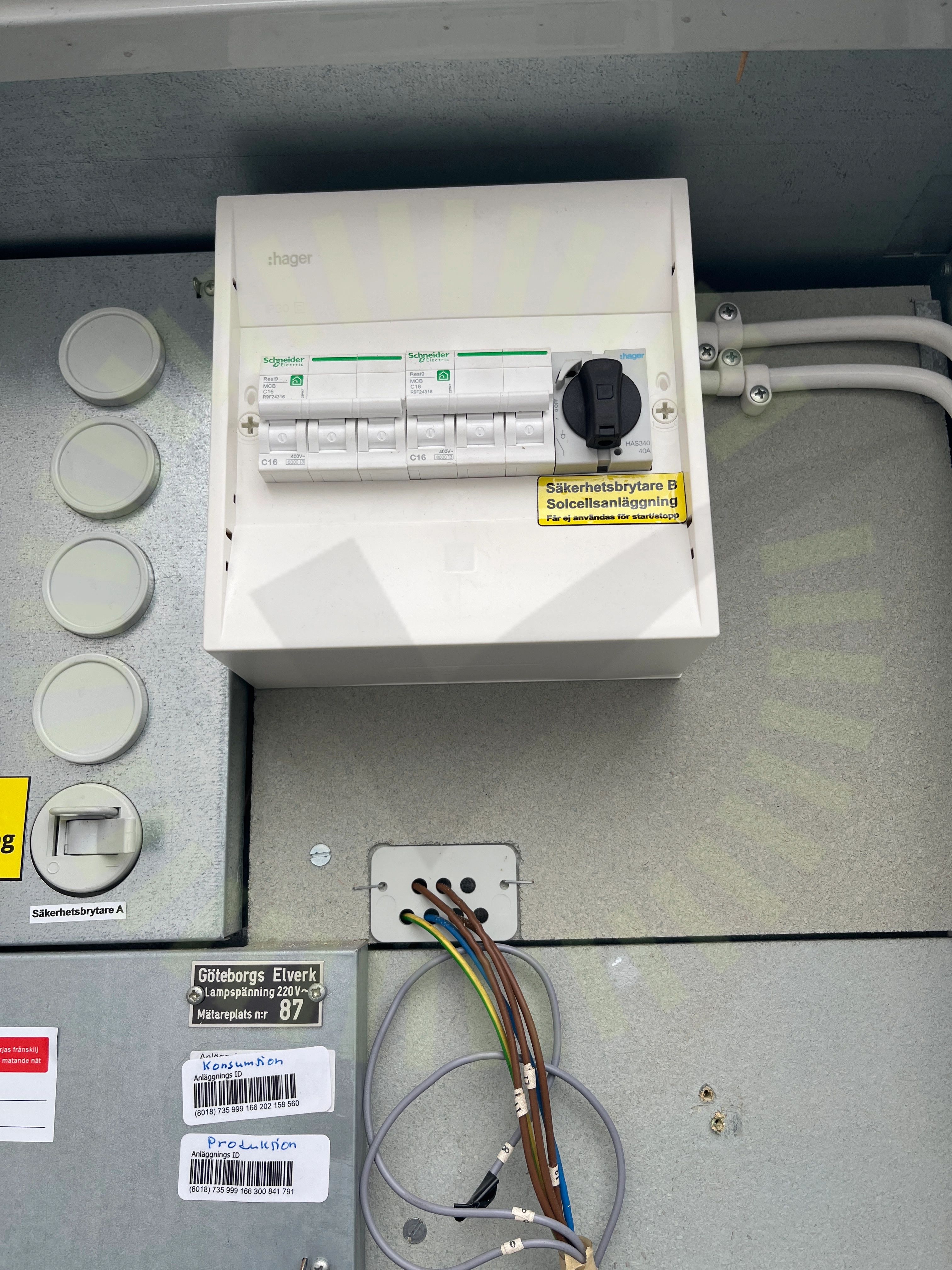

Identifiering
7.4 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Godkända kontrollpunkter
28/32
AC Böjradie
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktare direkt solljus
Växelriktarens IP klassning
Växelriktarens kontakter
