Besiktningsrapport | Söderens | Mölndal, Västra Götalands län | utförd 1 oktober 2025 | Solenergikvalitet
Installation genom
Söderens
Datum
1 oktober 2025
Ort
Mölndal, Västra Götalands län
Råspontsinfästning
Avstånd närliggande objekt
Placering bärighet
97% godkända3% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Powerhook för bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/46
2.1 Avstånd närliggande objekt
Inte godkänd
Produkten har för lite fritt utrymme ovan.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

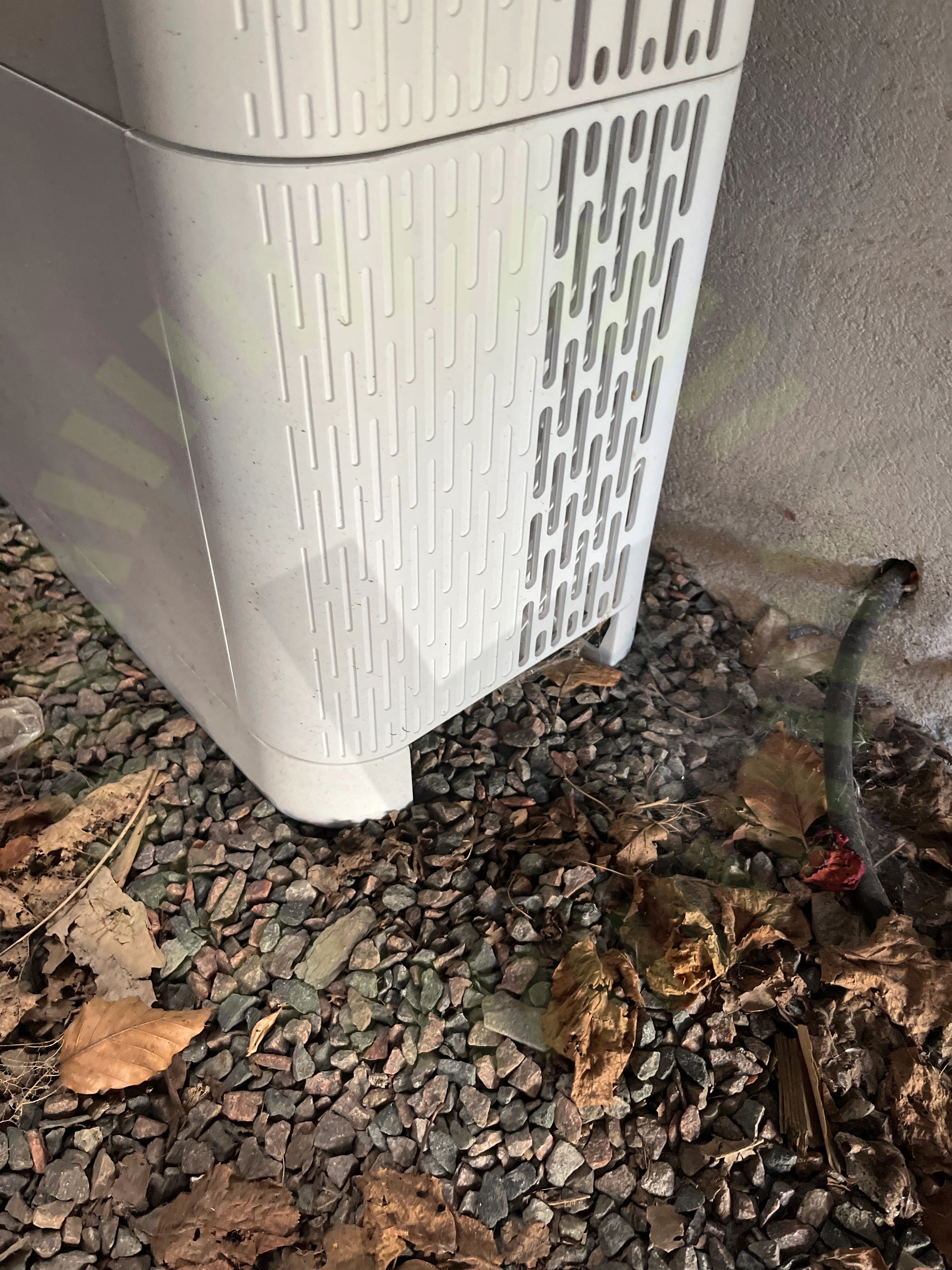

2.2 Placering bärighet
Inte godkänd
Batteriet är inte placerat på ett lämpligt underlag.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 11
Godkända kontrollpunkter
44/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matning
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
