Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

30 mars 2023

Ort

Kareby, Västra Götalands län

Skenornas överhäng

Skenskarvar

Skenornas infästning

+ 12

81% godkända

19% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Tak 1, CC90- UNUM Betongpannor (25)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installation har ej skett enligt den projektering som Sunhero överlömnade initialt. Slutdokumentation överensstämmer med utförd installataion men denna har ej kommunicerats tidigare. Två paneler är flyttade till skuggig placering.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/14

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Ej tillgängligt vid besiktning

1/14

Kontakter

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

10/25

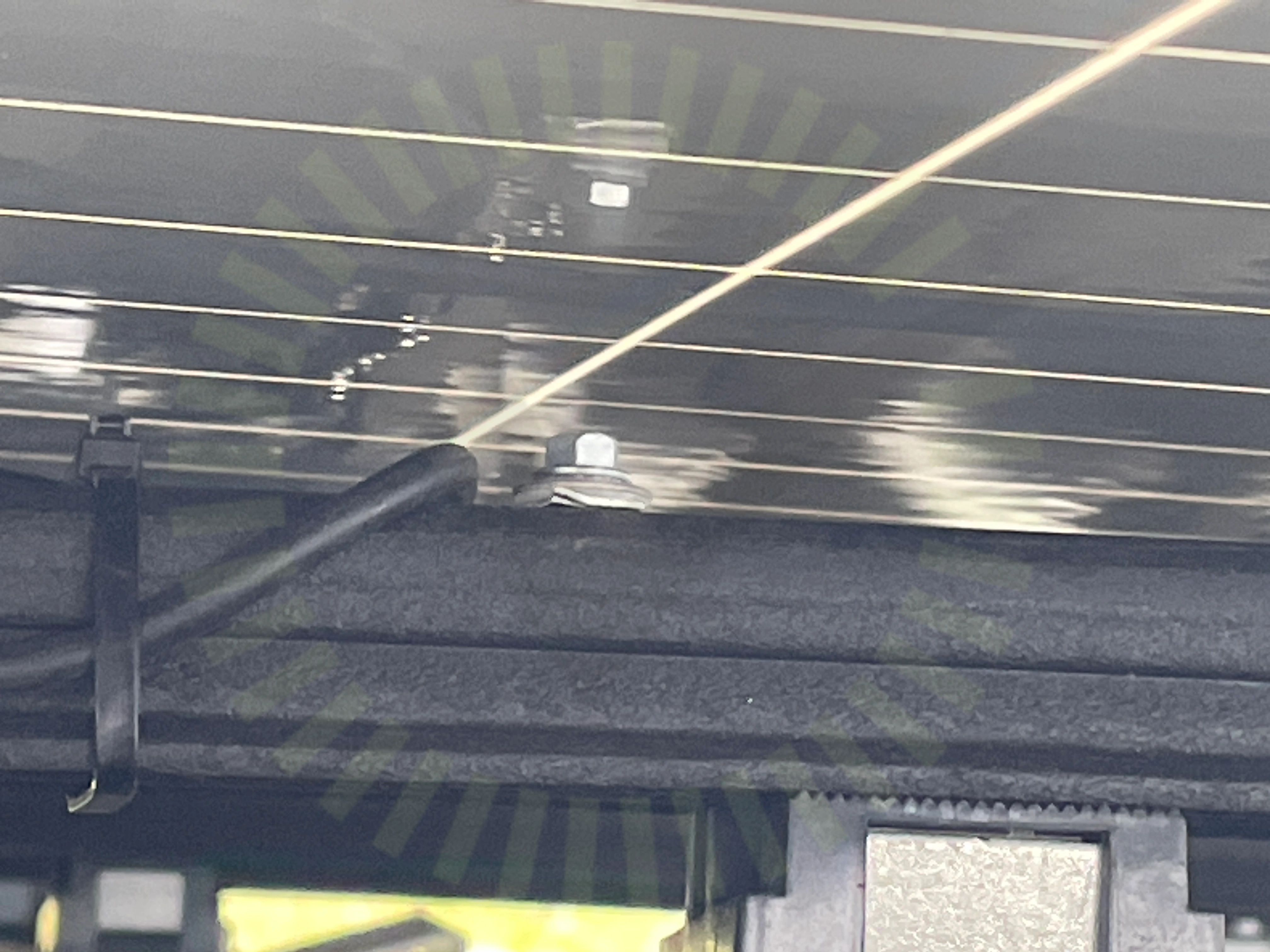

3.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Risk för sprickor i komposit

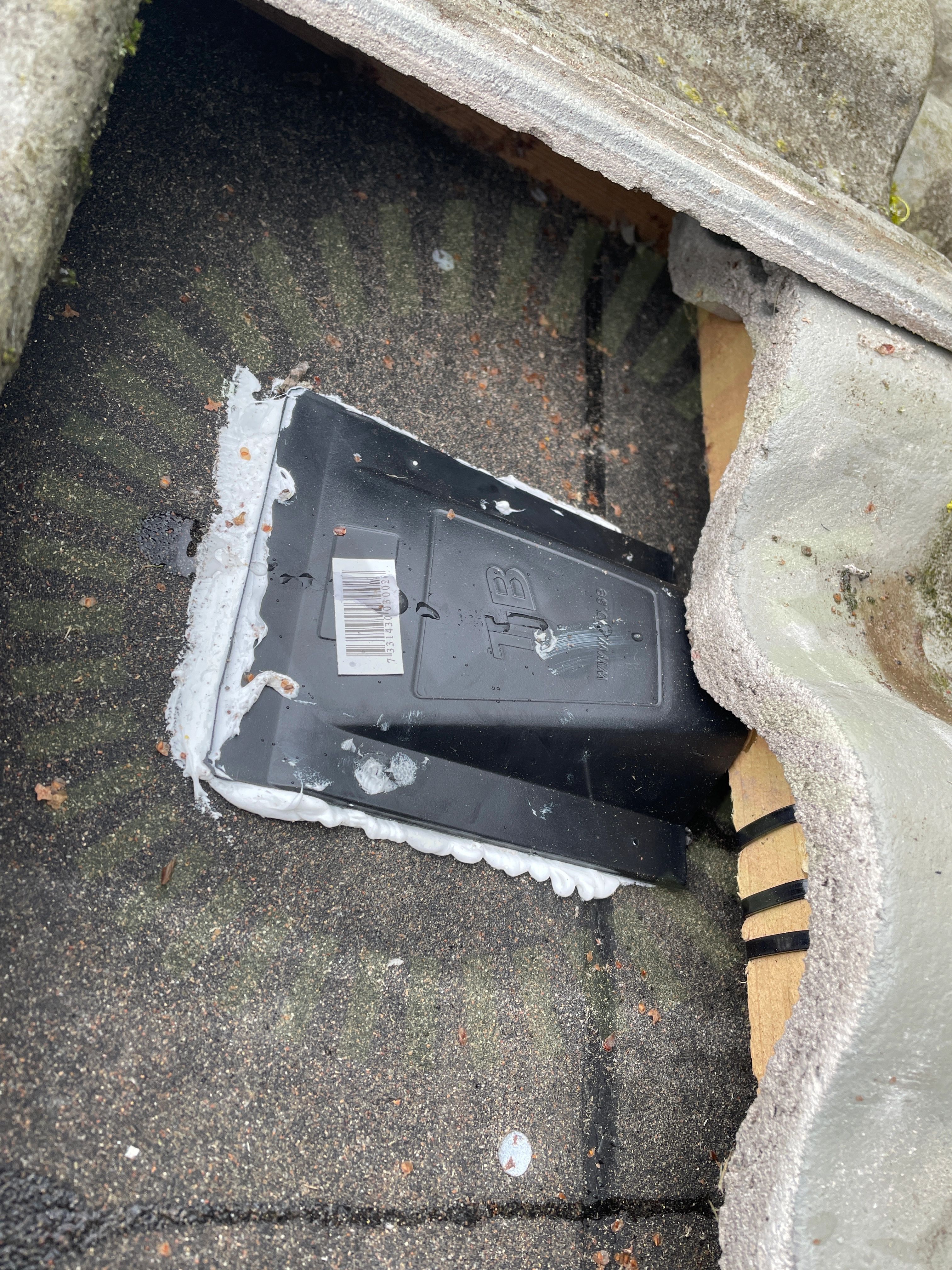

3.2 Takgenomföring

Inte godkänd

Ventilationsbeslag för takgenomföring felaktigt monterad.

3.3 Takkrokarnas CC skenstart

Inte godkänd

Avstånd mellan första och andra krok felaktig

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

3.4 Klämmans orientering

Inte godkänd

Klämma felvänd.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

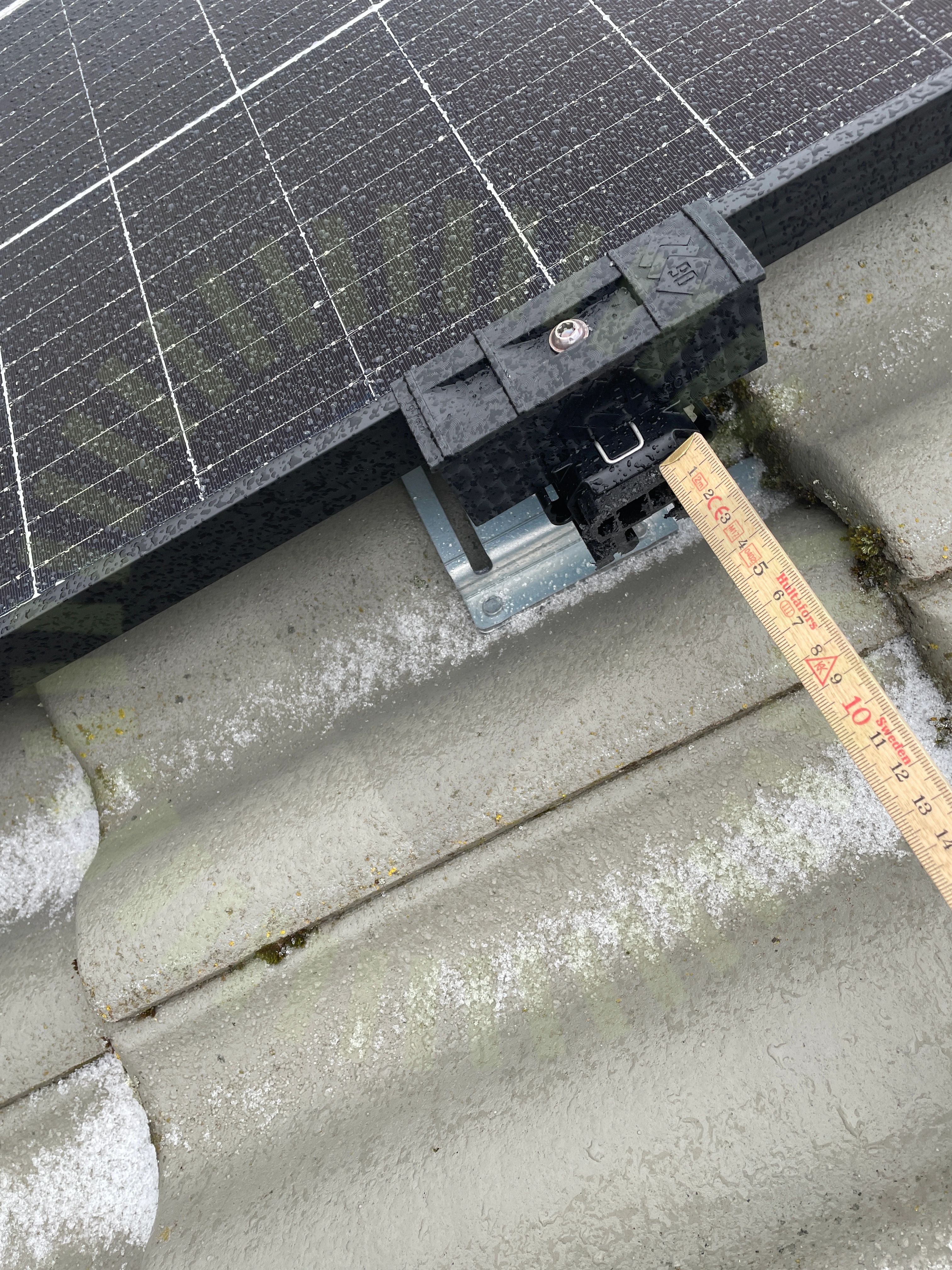

3.5 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut förbi klämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.6 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 3

3.7 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv felaktigt placerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

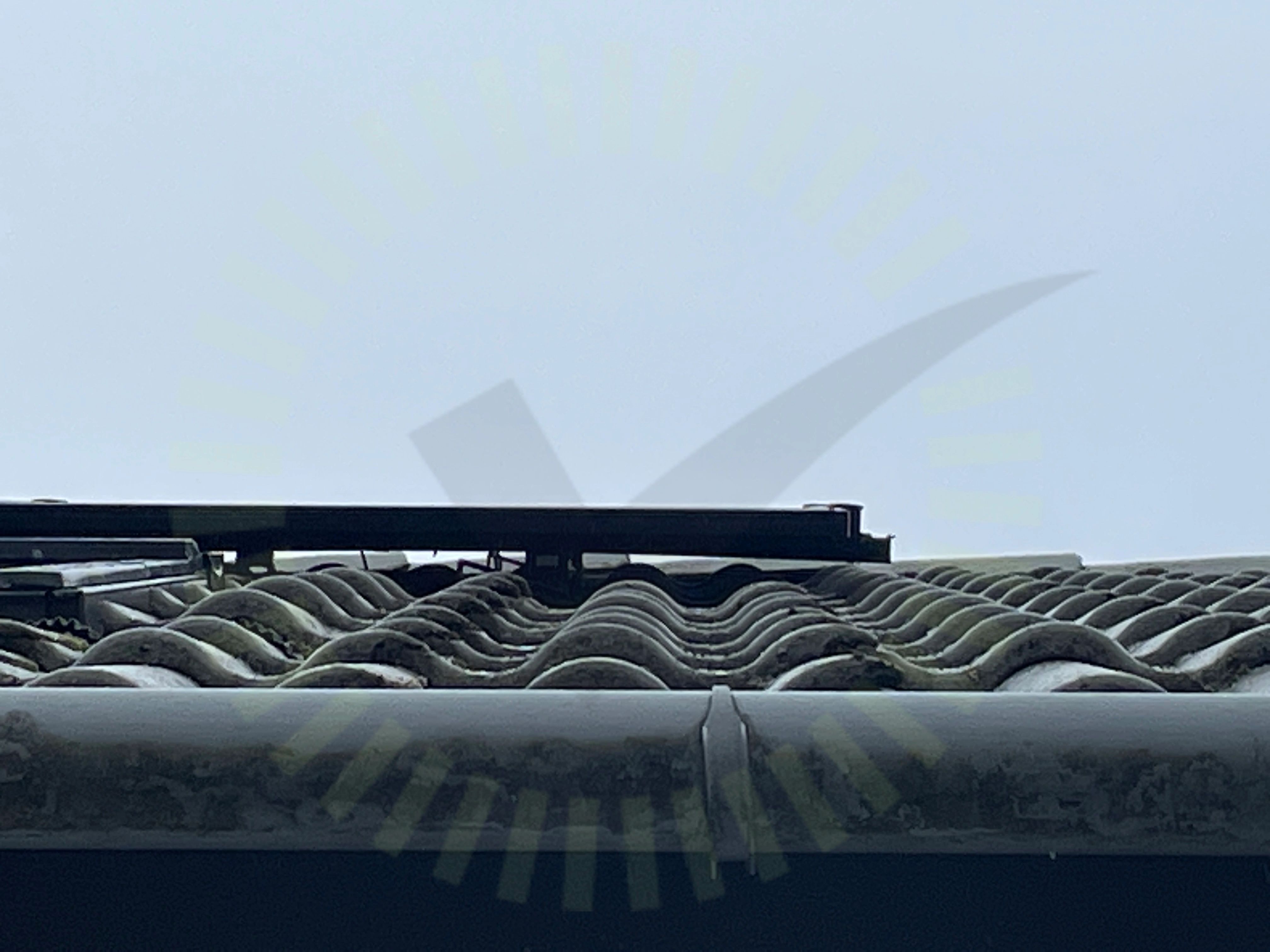

3.8 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

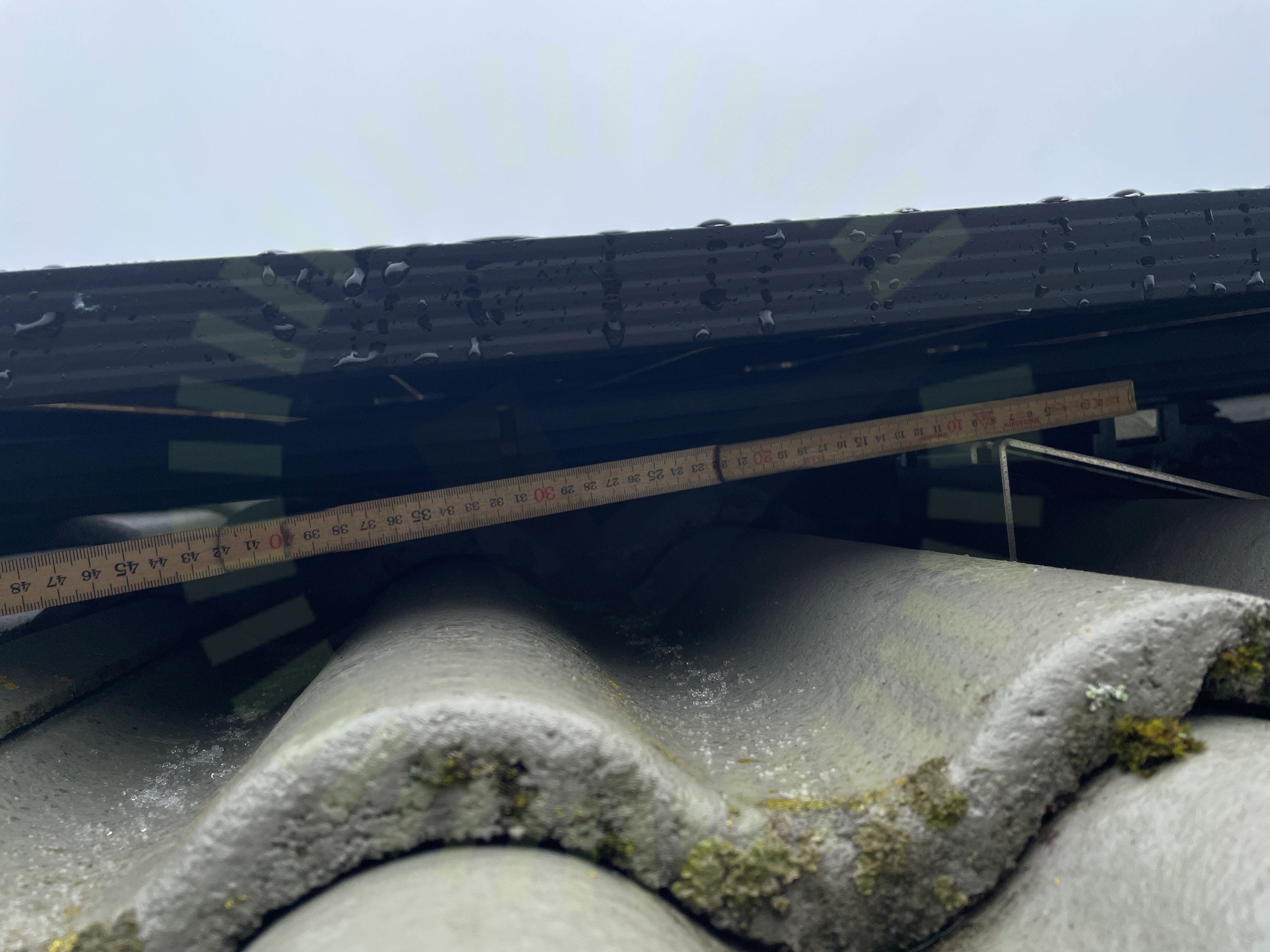

3.9 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

3.10 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Fel montagesystem anges i lastberäkning.

Godkända kontrollpunkter

15/25

DC kabel förläggning

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Säkerhetsavstånd

Takkrokarnas CC

Takkrokstyper

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/16

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd placering saknas.

PV module installation and maintenance manual A1 2023 sida 26.

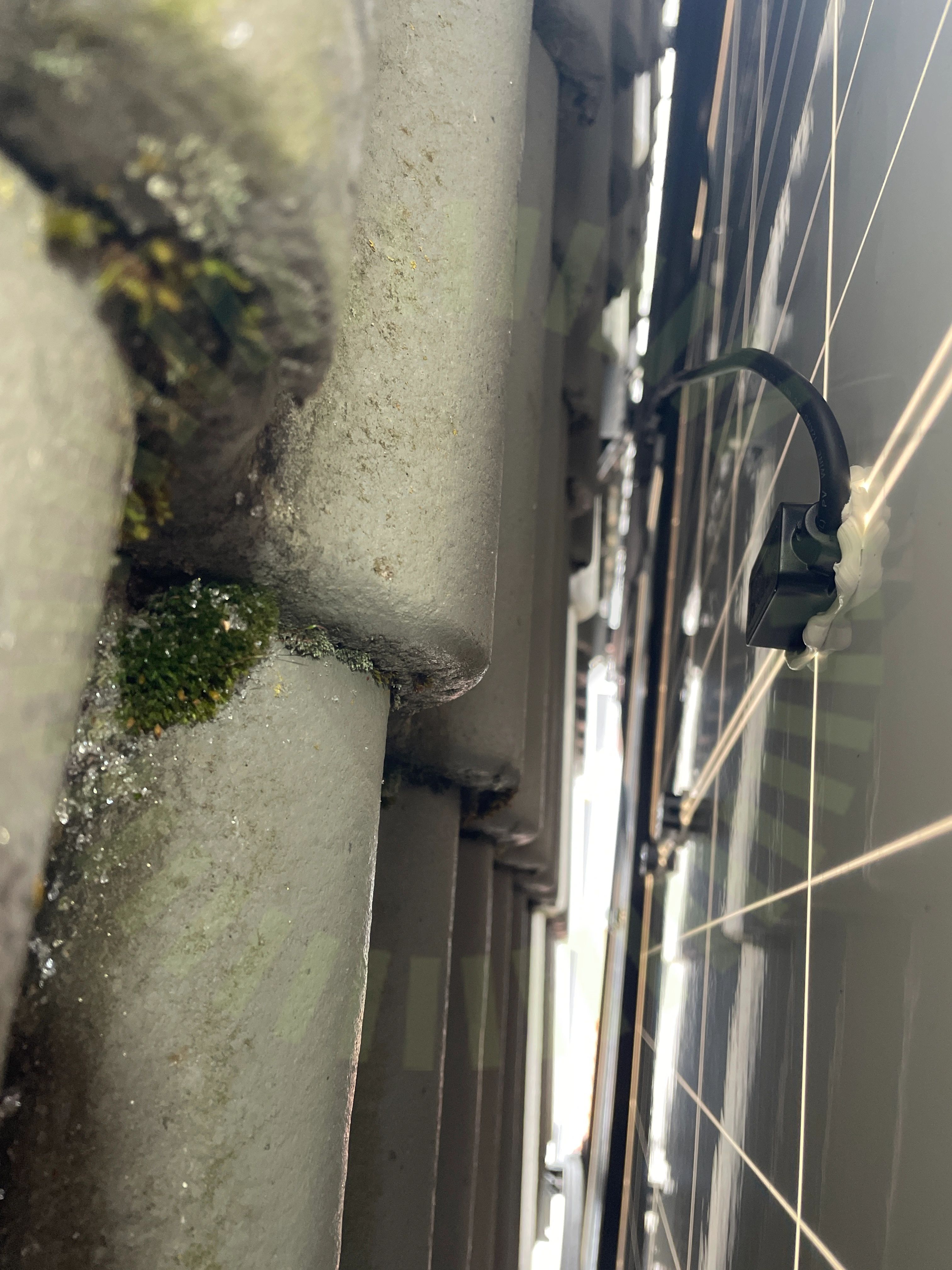

4.2 Kopplingslåda

Inte godkänd

Kablage för skarp böjradie och saknar uppfästning från kopplingslåda.

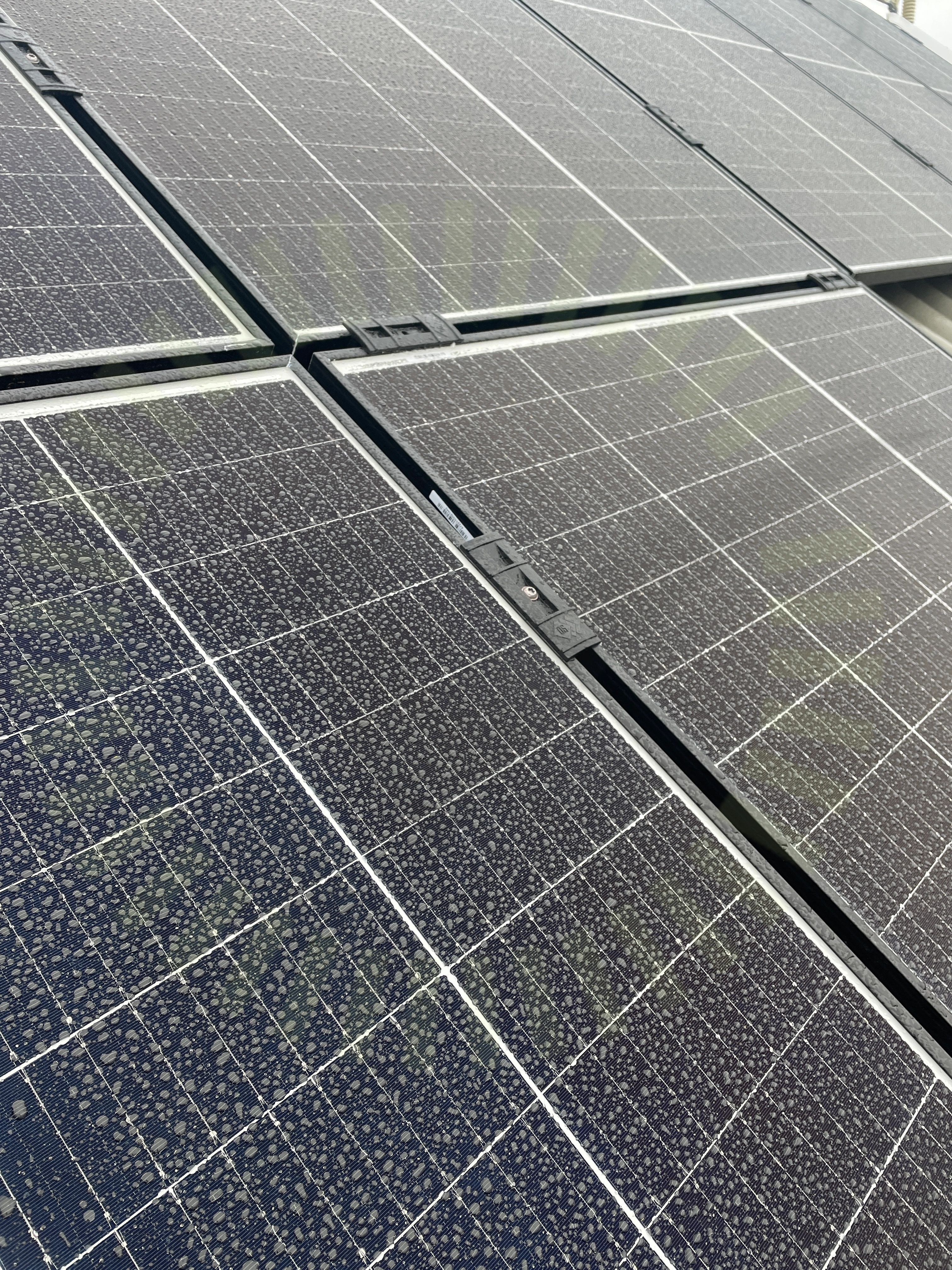

4.3 Panelramar separerade

Inte godkänd

Distanser ligger kvar mellan panelerna.

PV module installation and maintenance manual A1 2023 sida 19.

Godkända kontrollpunkter

13/16

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Punktbelastning

Skador

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

2/4

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Anmärkningar

1/29

6.1 AC Böjradie

Inte godkänd

Kabel deformerad vid böjning.

Godkända kontrollpunkter

28/29

AC anslutning växelriktare

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
