Besiktningsrapport
7.9
Installation av
Skandica Solar
Datum
22 augusti 2023
Ort
Olofstorp, Västra Götalands län
Klämmornas överlappning
Kabeluppfästning
Kontaktdon

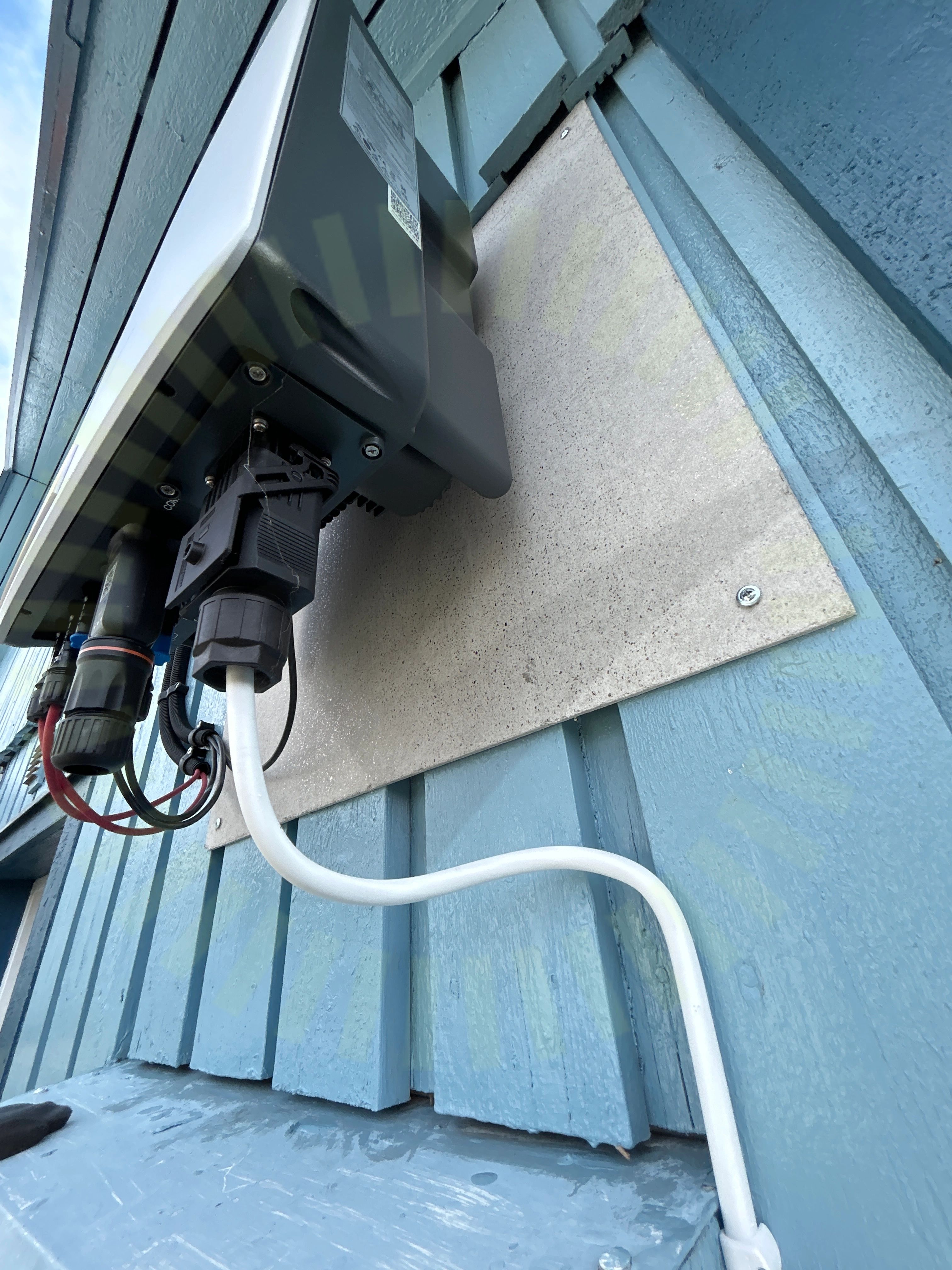

+ 12
73% godkända
27% ej godkända
Om installationen
Paneler
Risen: RSM40-8
Montagesystem
Nordmount Panntak
Växelriktare
SunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, Nordmount Panntak
Anmärkningar
7/25

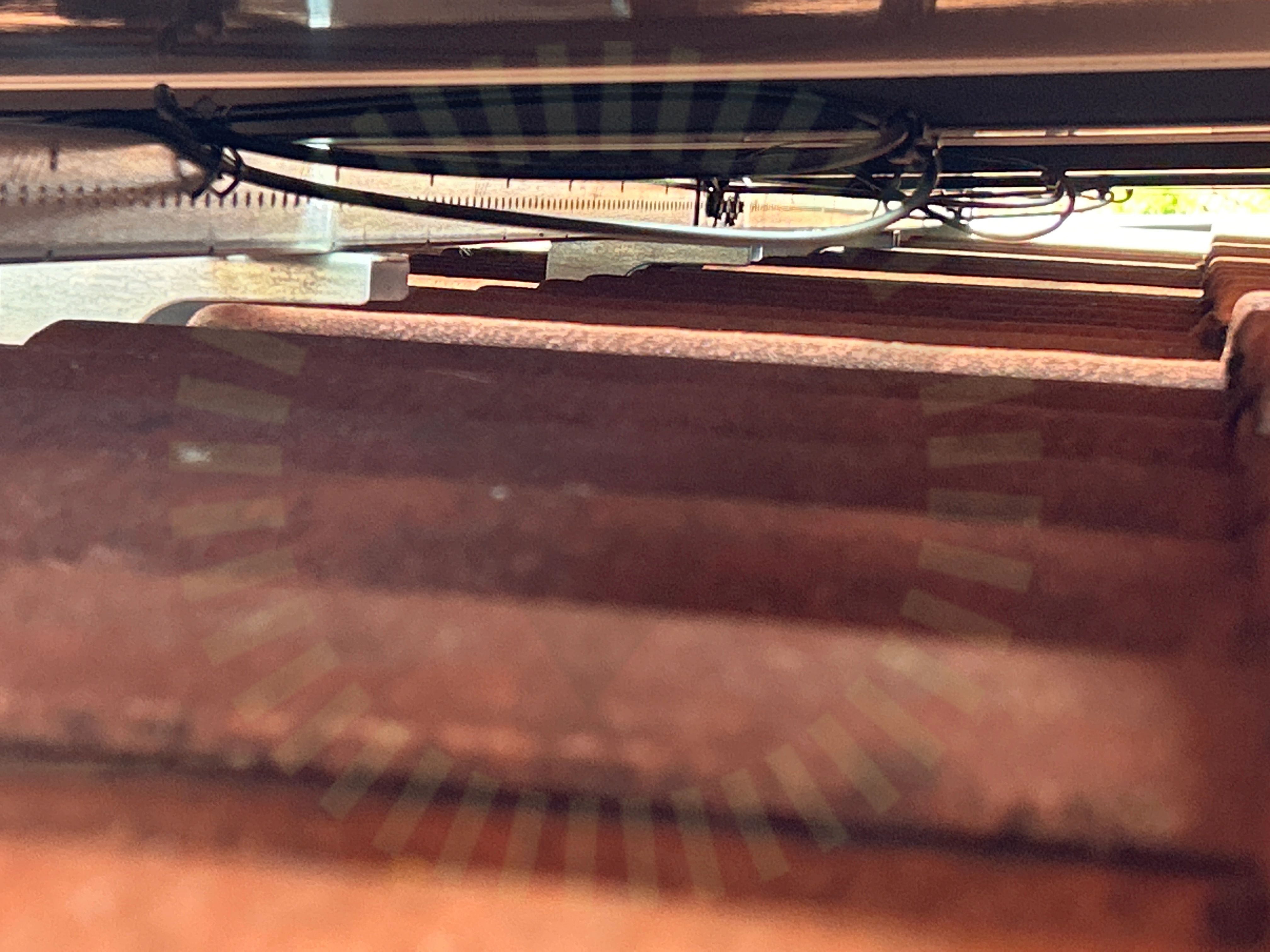

2.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

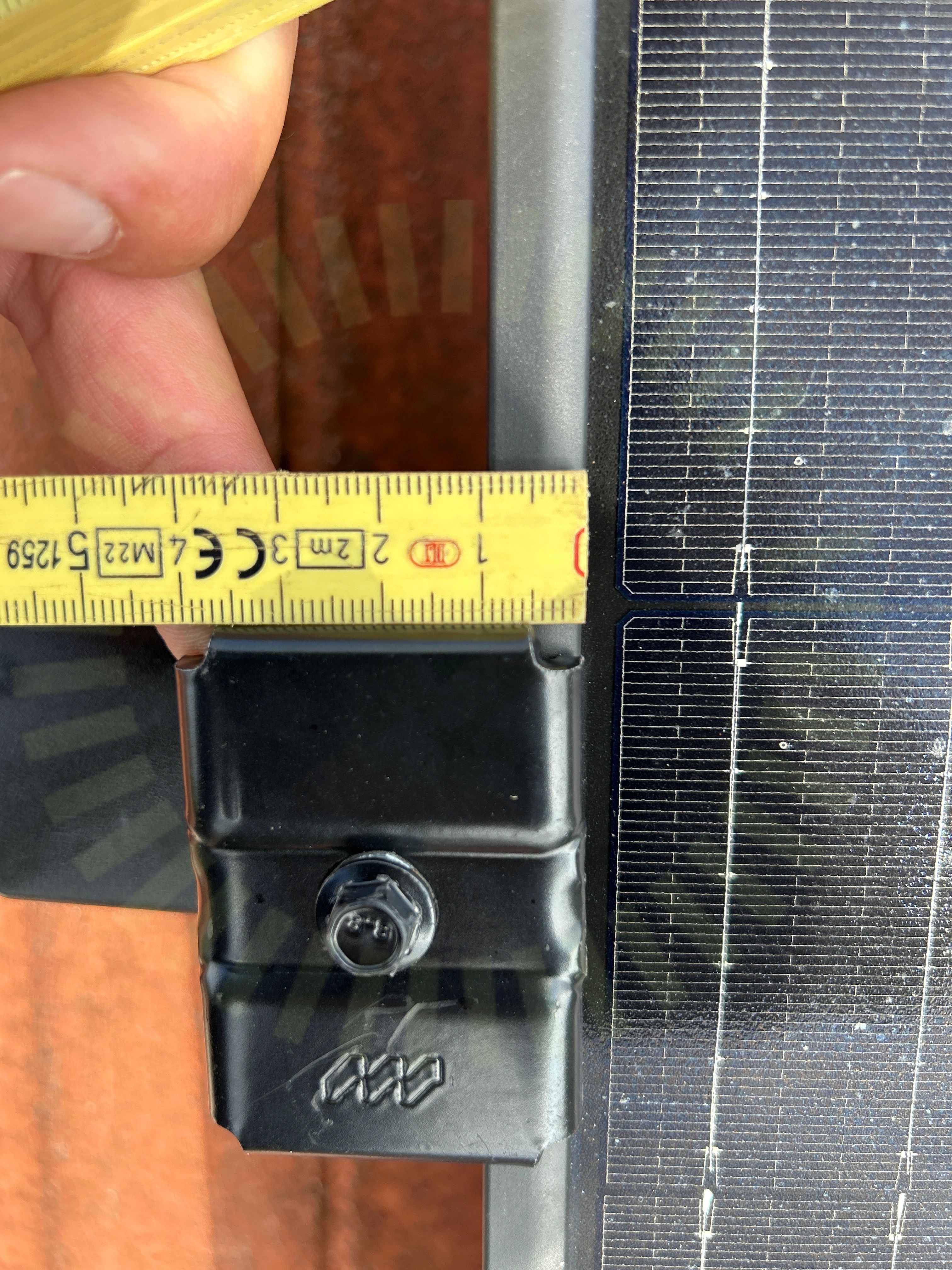

2.2 Klämmornas överlappning
Inte godkänd
Klämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

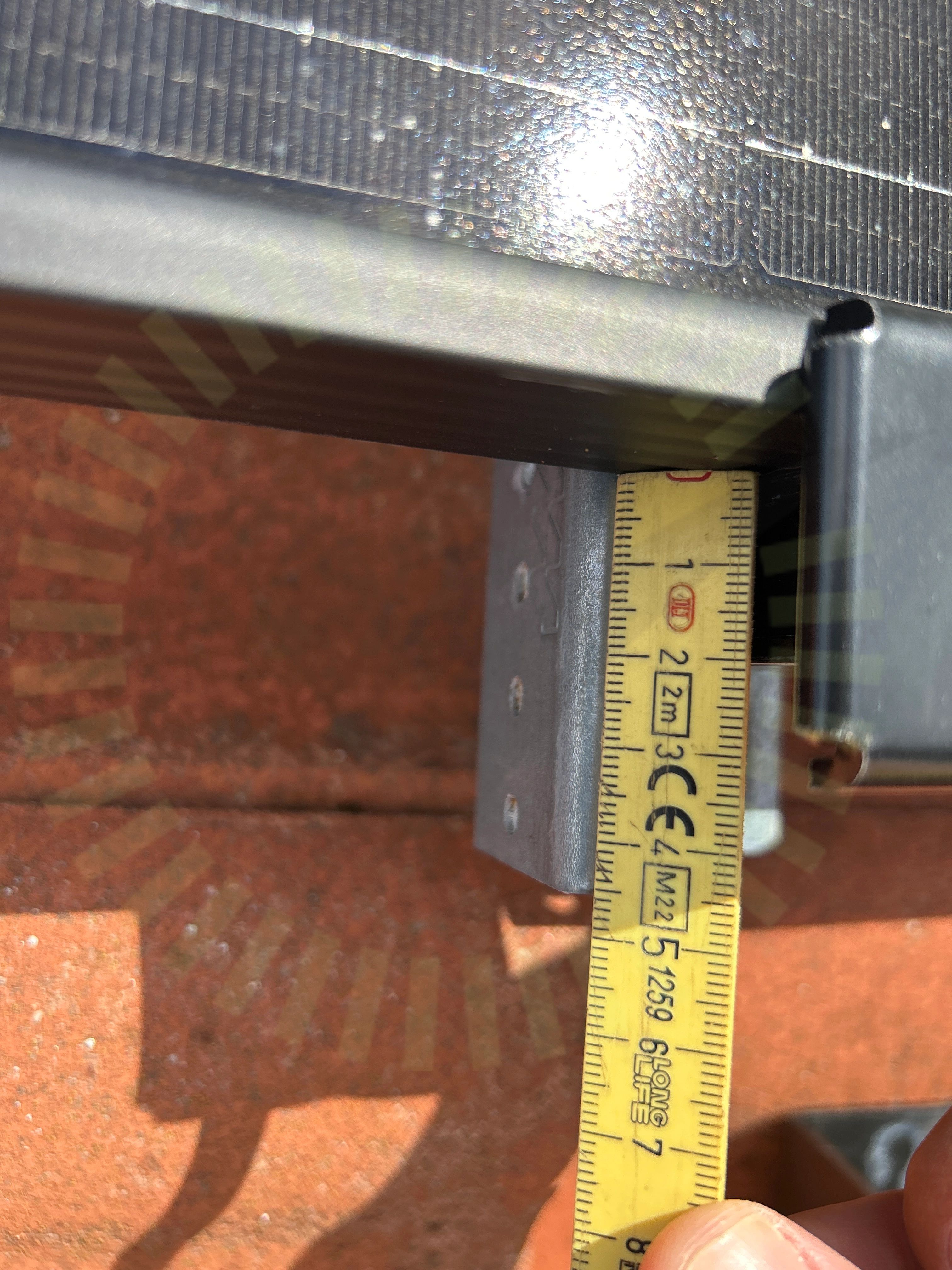

2.3 Skenans utstick för klämma
Rekommendation
Skenans utstick från panelens ram stämmer inte överens med rekommendation ifrån tillverkaren.
2.4 Skenornas överhäng
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

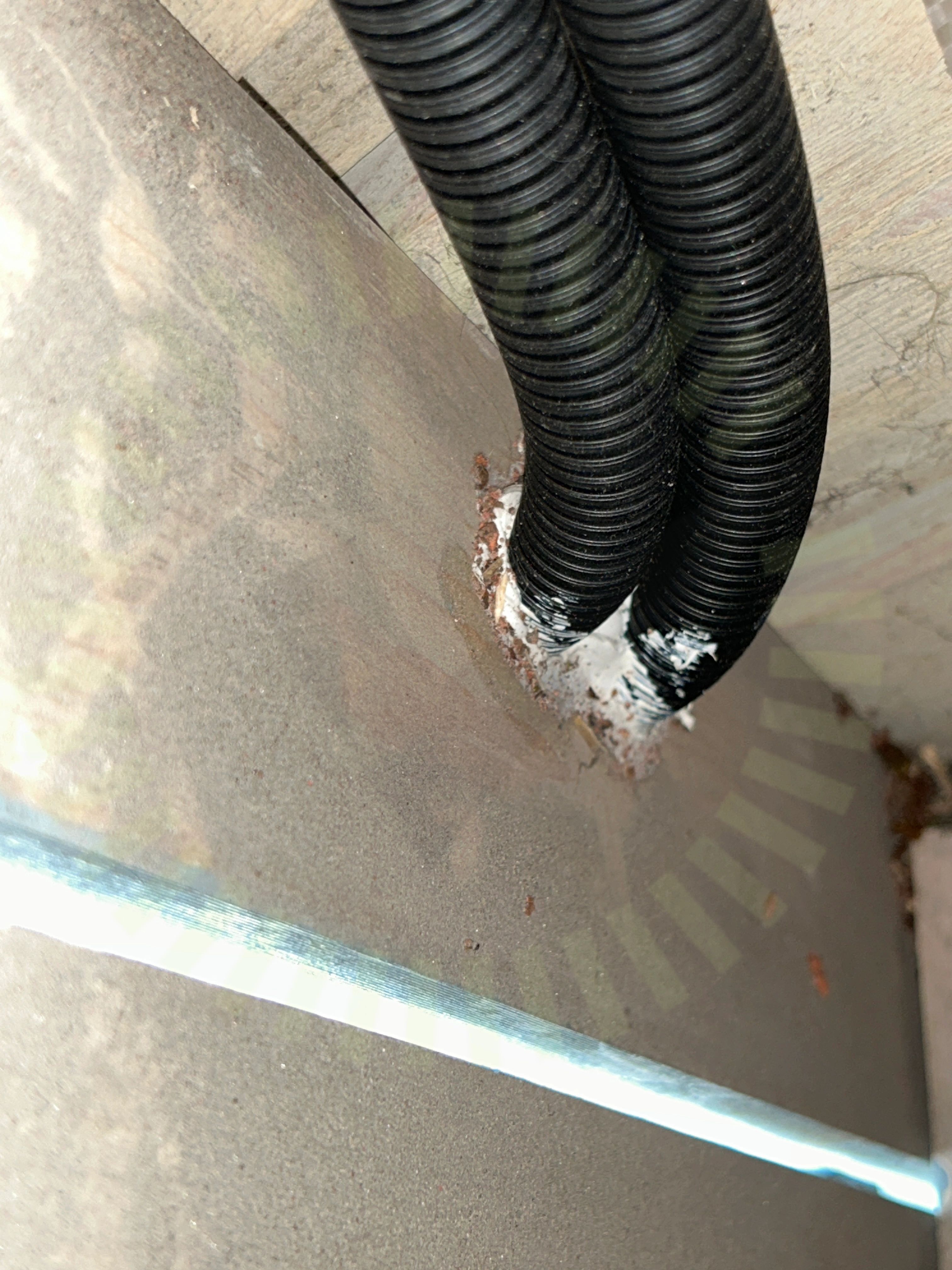

2.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
2.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
2.7 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta avstånd är: 105cm
Godkända kontrollpunkter
18/25
Tak 1, Risen: RSM40-8
Anmärkningar
3/18

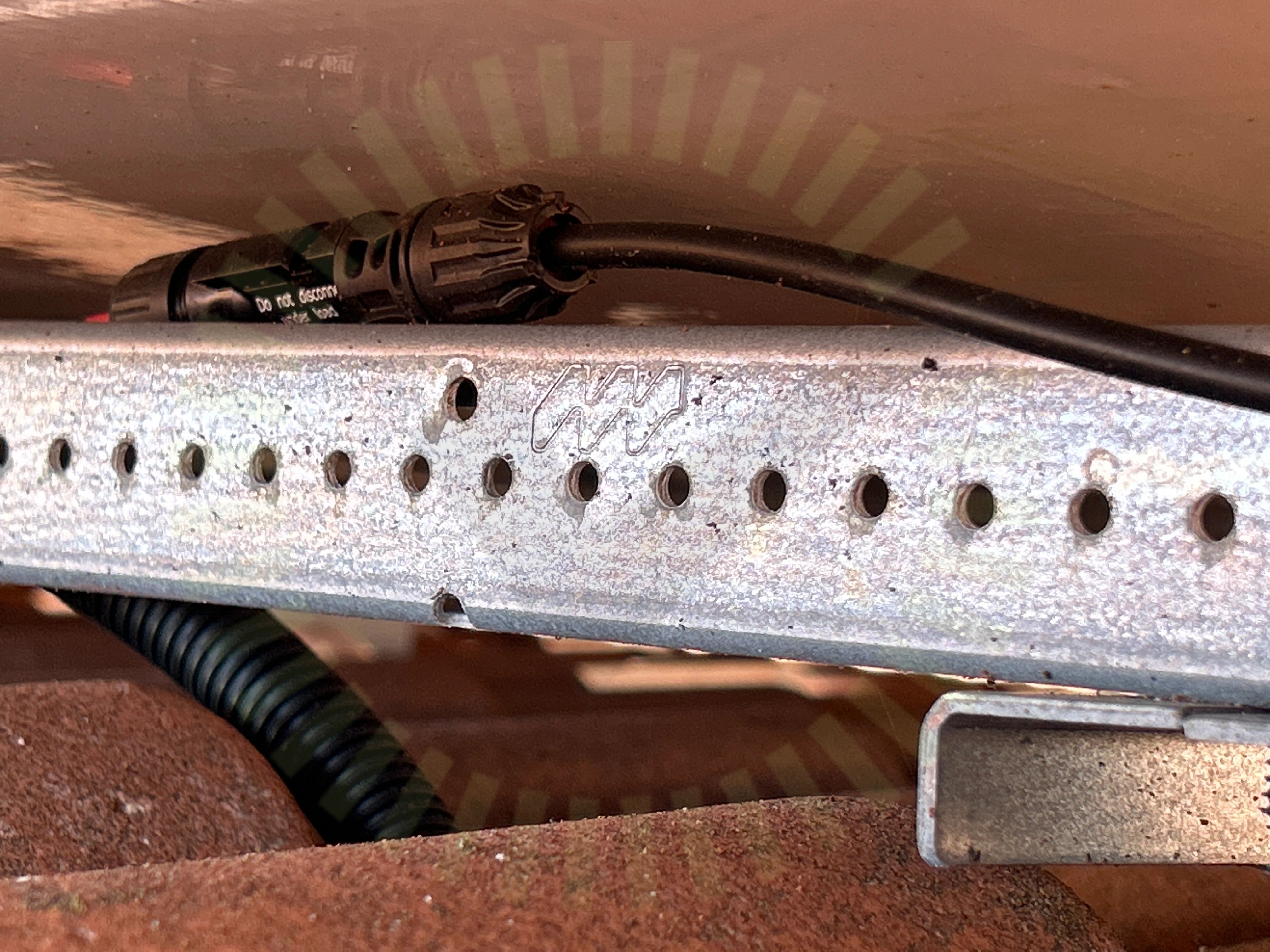

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.

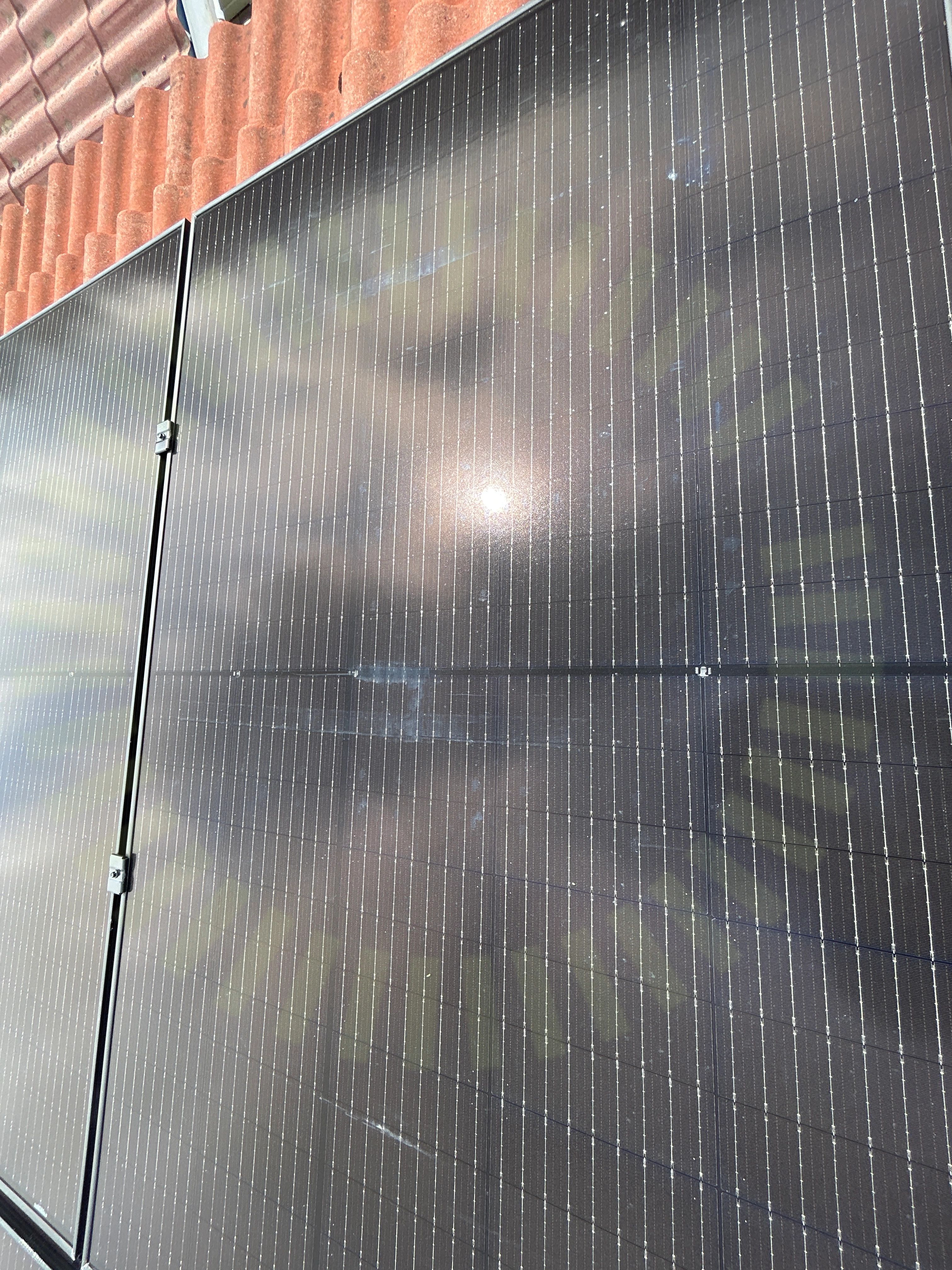

3.2 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning.
3.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
14/18
Ej tillgängligt vid besiktning
1/18
Varselmärkning
Anmärkningar
1/5

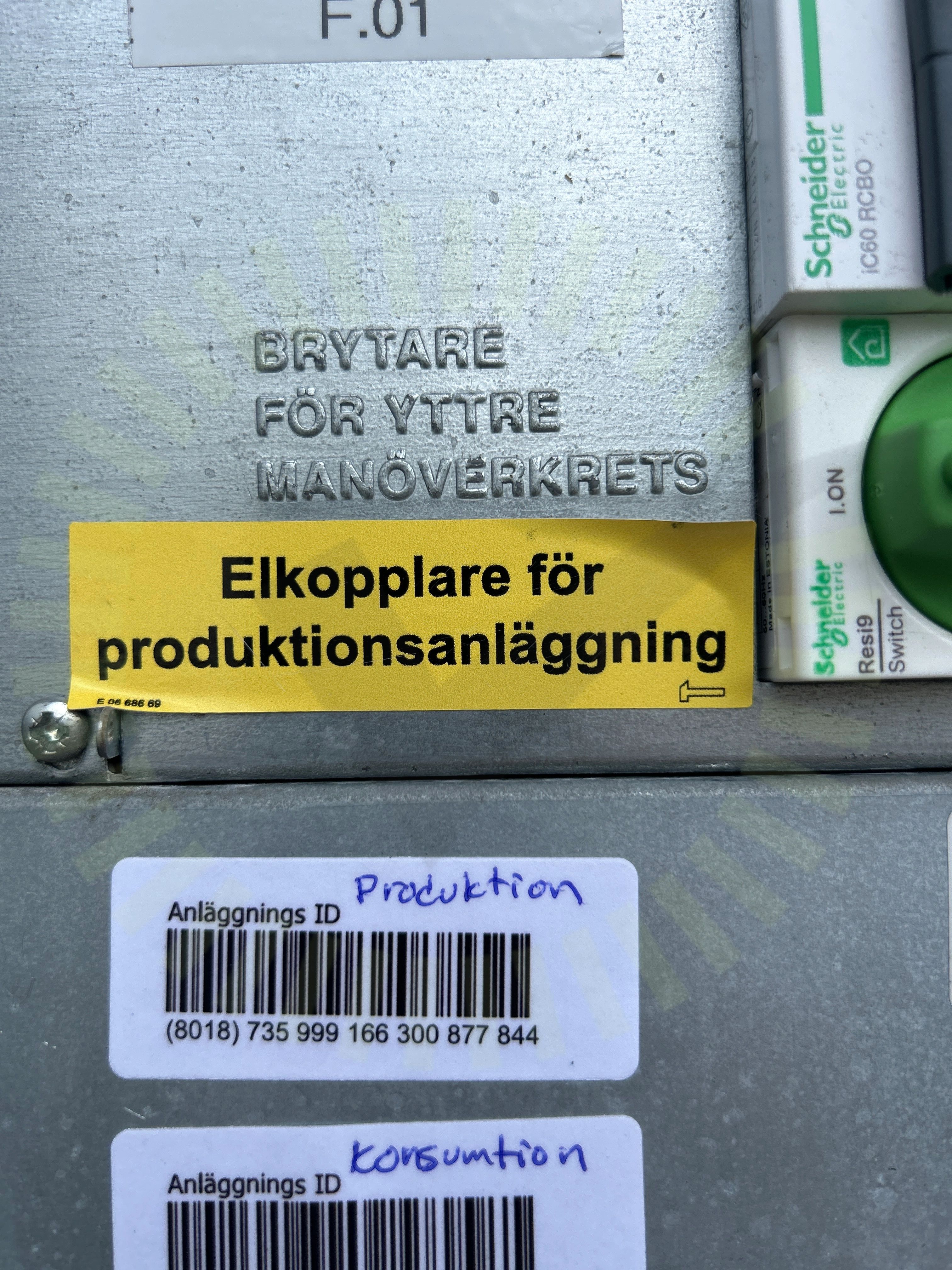

4.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
10/36

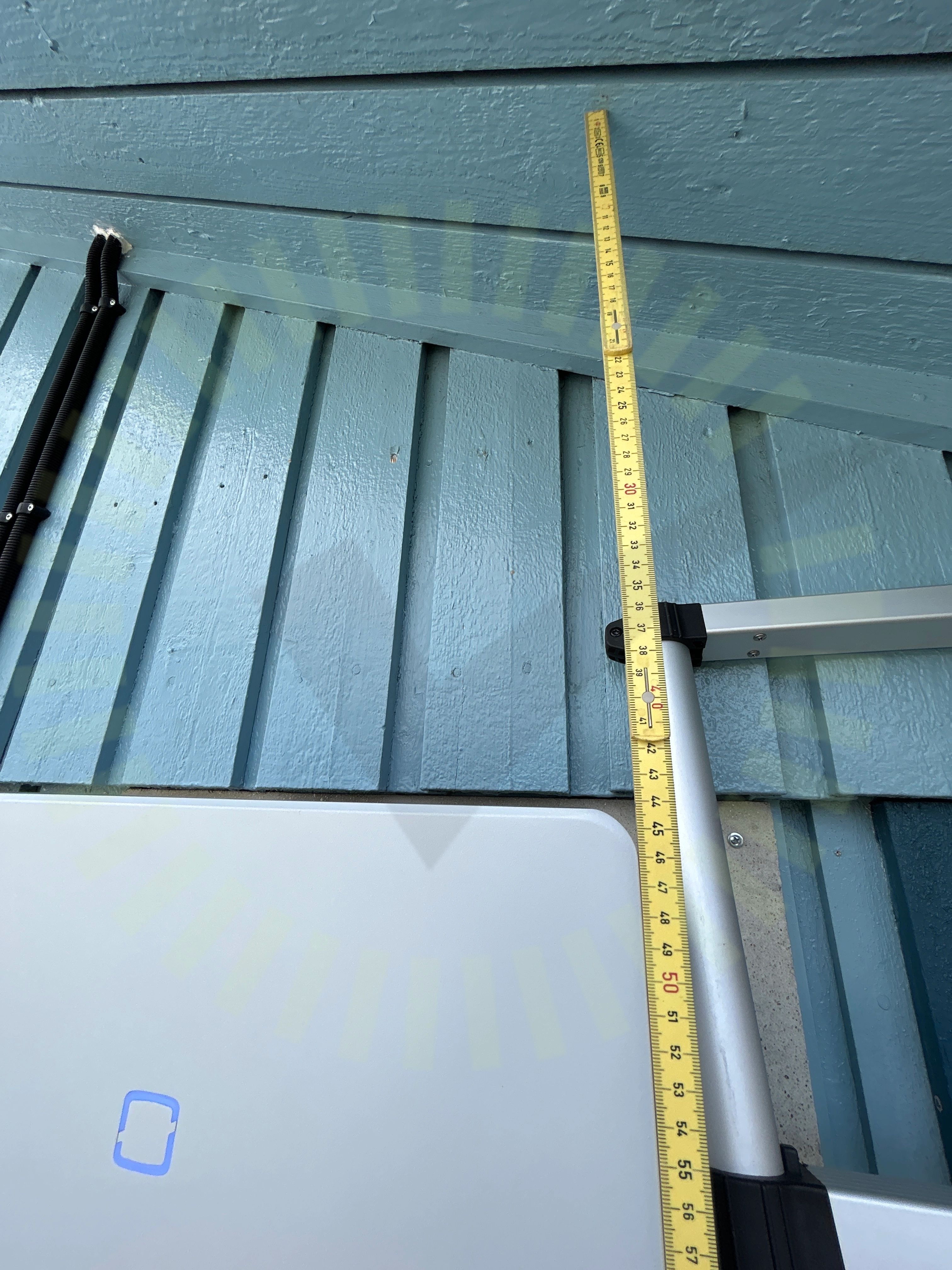

5.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
5.2 Dubbel matning
Rekommendation
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

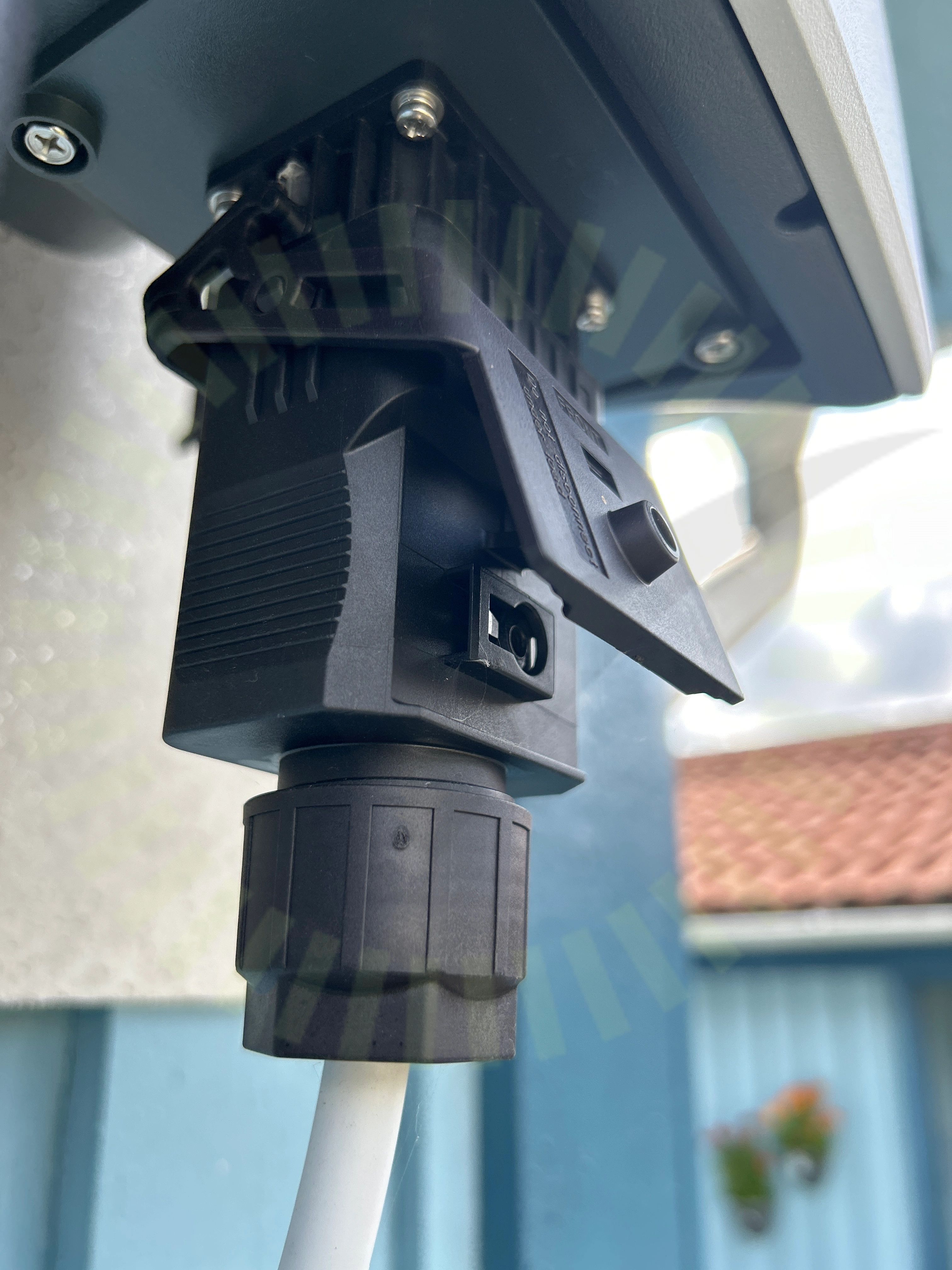

5.3 Förskruvning
Inte godkänd
Förskruvningens låsfunktion är ej fastskruvad korrekt.

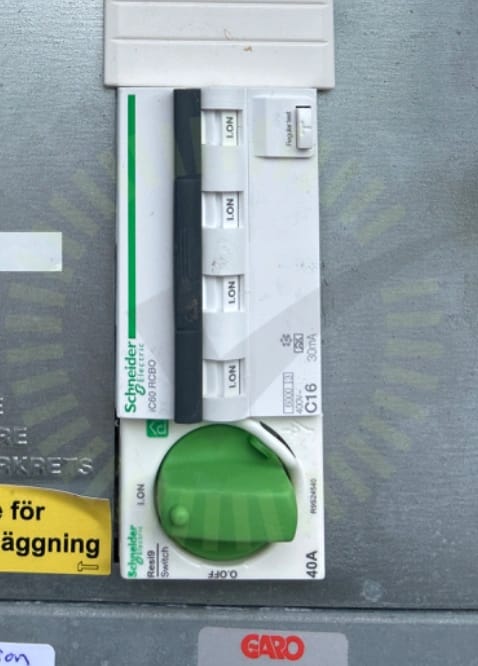

5.4 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.
5.5 Märkning
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

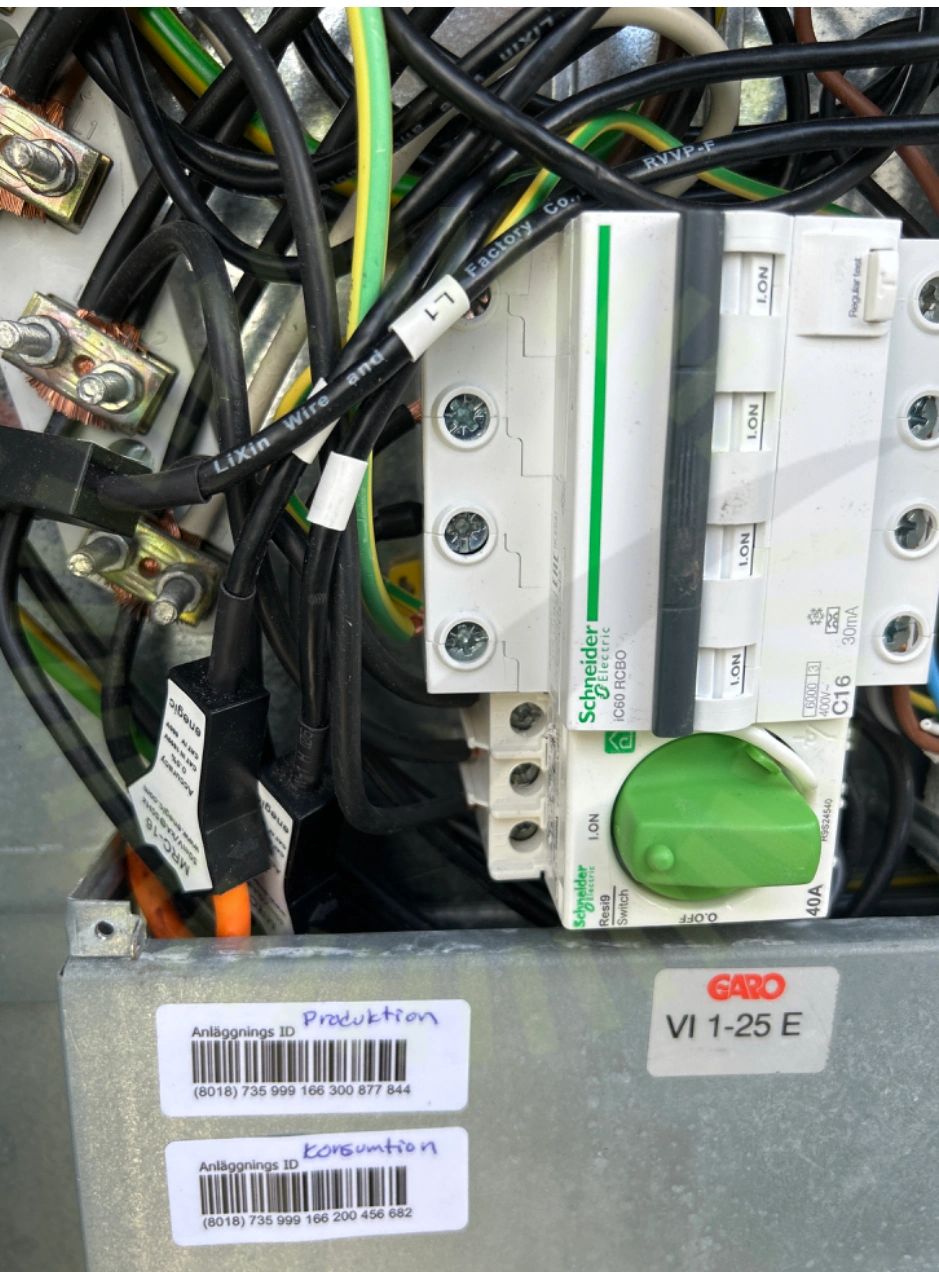

5.6 PEN Ledare fasadmätarskåp
Inte godkänd
PEN ledare ej korrekt utförd, både fel uppmärkt samt underdimensionerad.
5.7 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

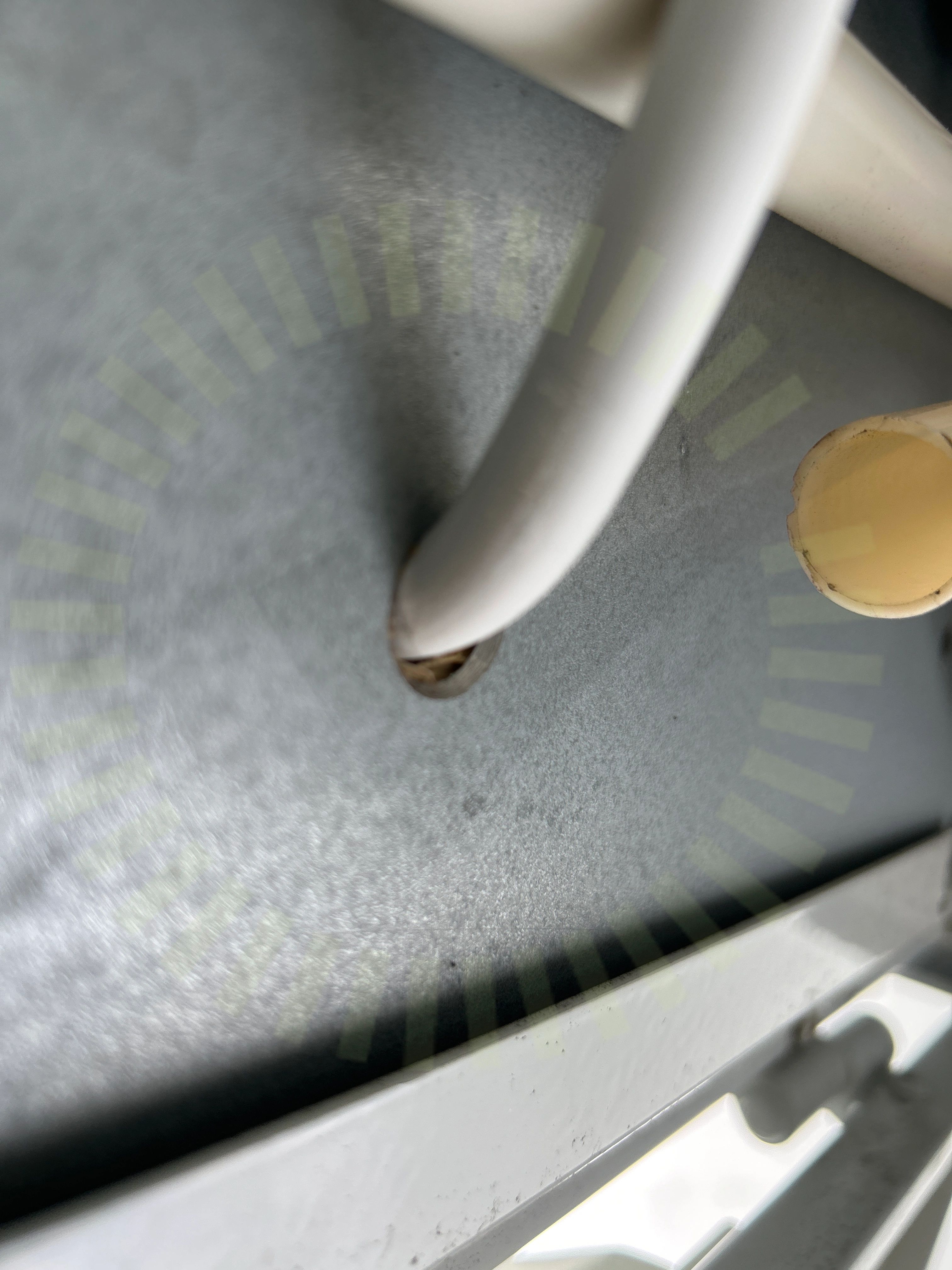

5.8 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

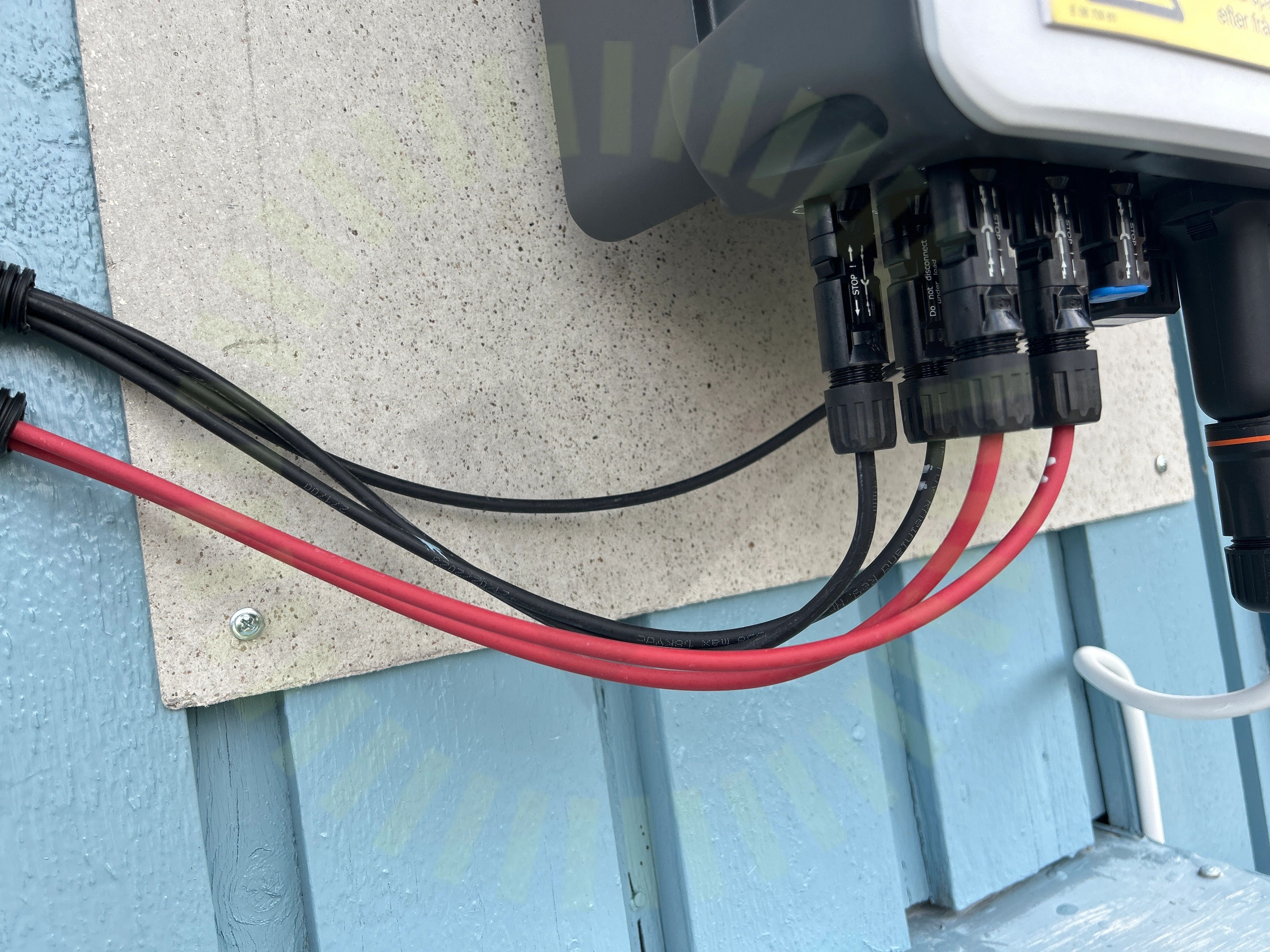

5.9 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

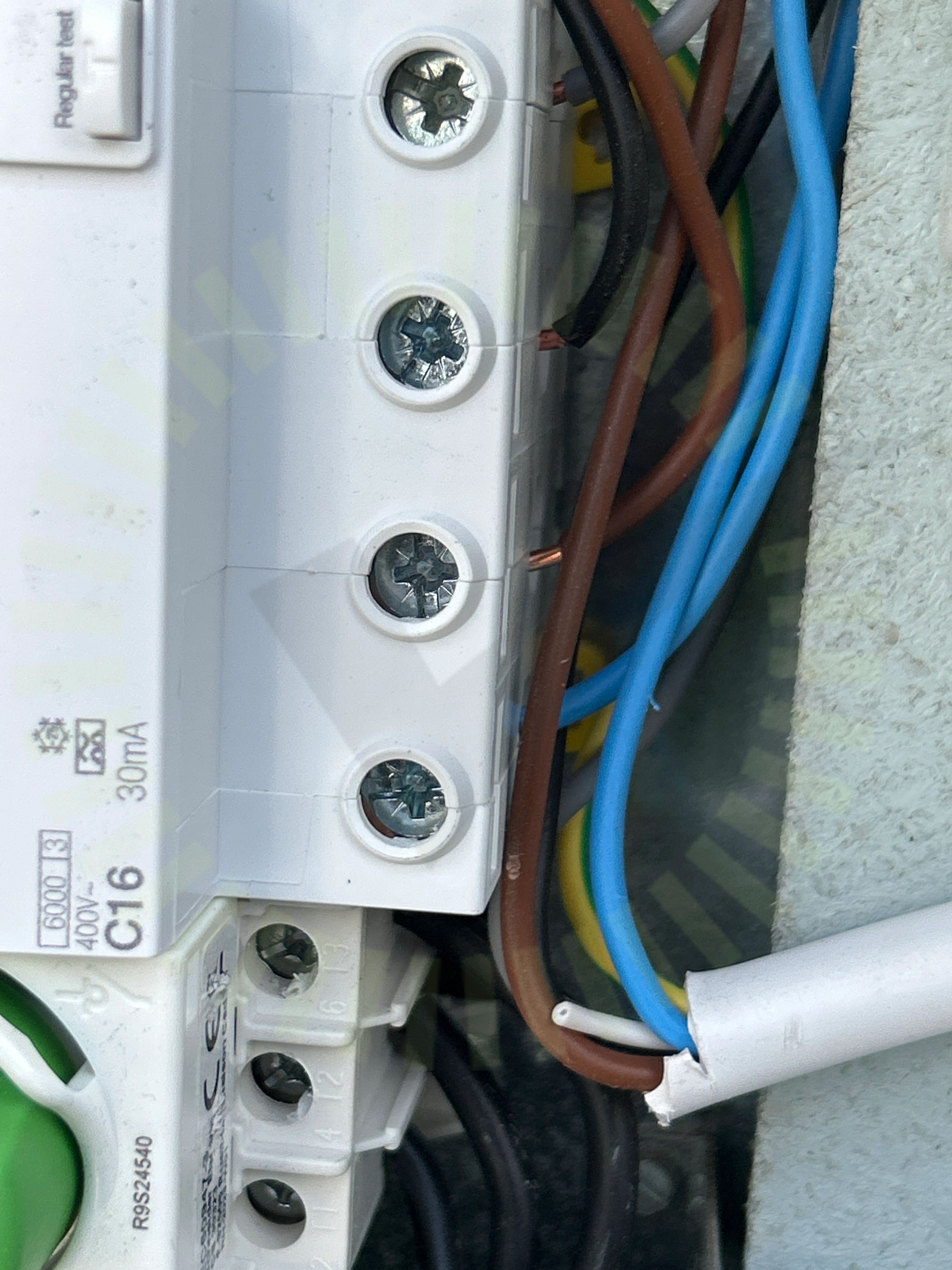

5.10 Uppskalad ledare
Inte godkänd
Ledare är olämpligt långt uppskalade.
Godkända kontrollpunkter
26/36
