Besiktningsrapport

7.5

Installation genom

Maskin Companiet i Halmstad AB

Datum

25 april 2024

Ort

Falkenberg, Hallands län

Takstolsinfästning

Kopplingslåda böjradie

DC kabel förläggning

+ 3

76% godkända

24% ej godkända

Om installationen

Paneler

IBC: OS09-HC

Montagesystem

IBC: TopFix 200 (Betongkrok)

Installerad av Maskin Companiet i Halmstad AB som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, IBC: OS09-HC (16)Tak 1, IBC: TopFix 200 (Betongkrok) (28)Tak 1, Longi: LR4-60HPB (16)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Tak 1, IBC: OS09-HC

Anmärkningar

1/16

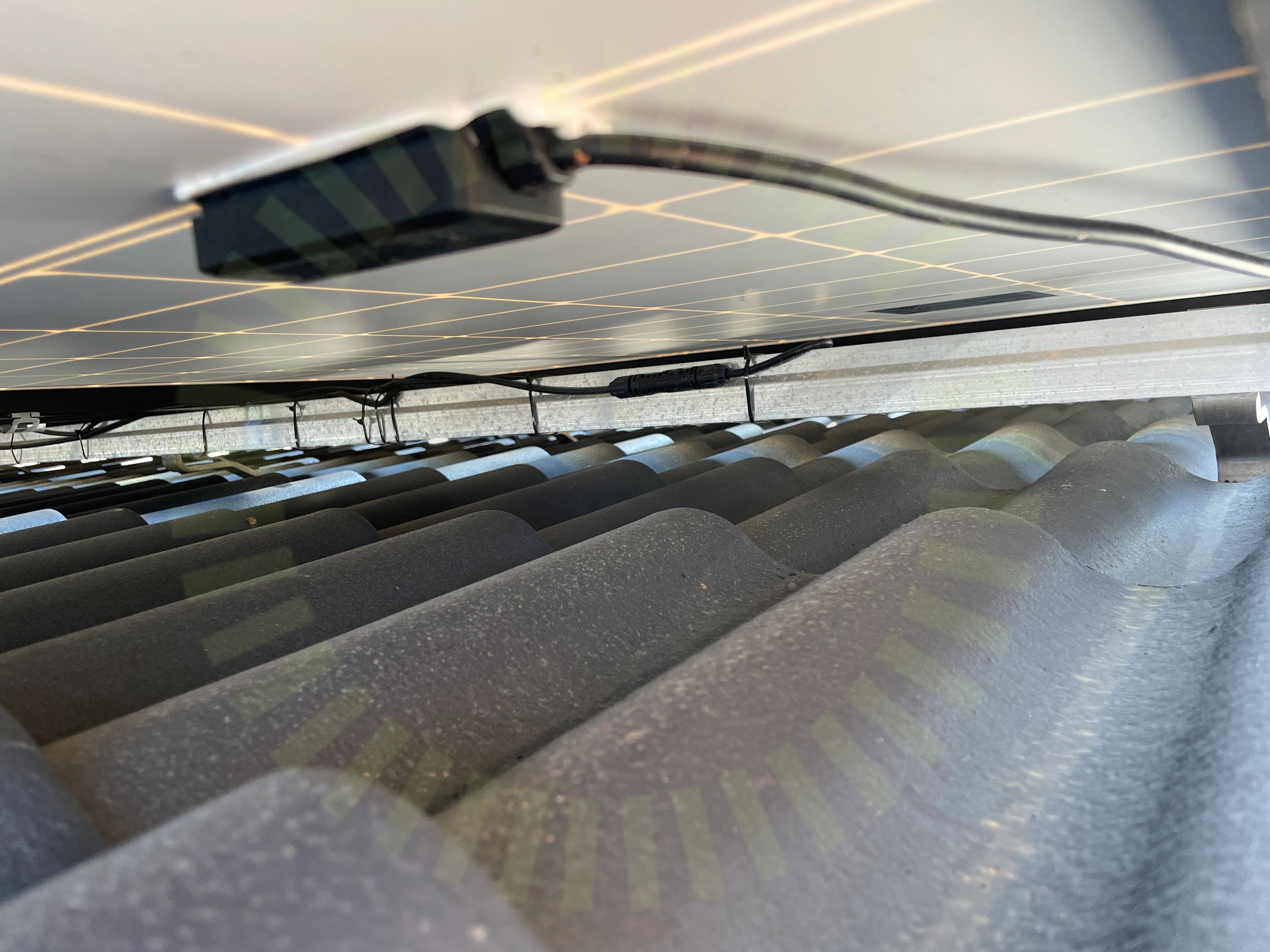

2.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

8/22

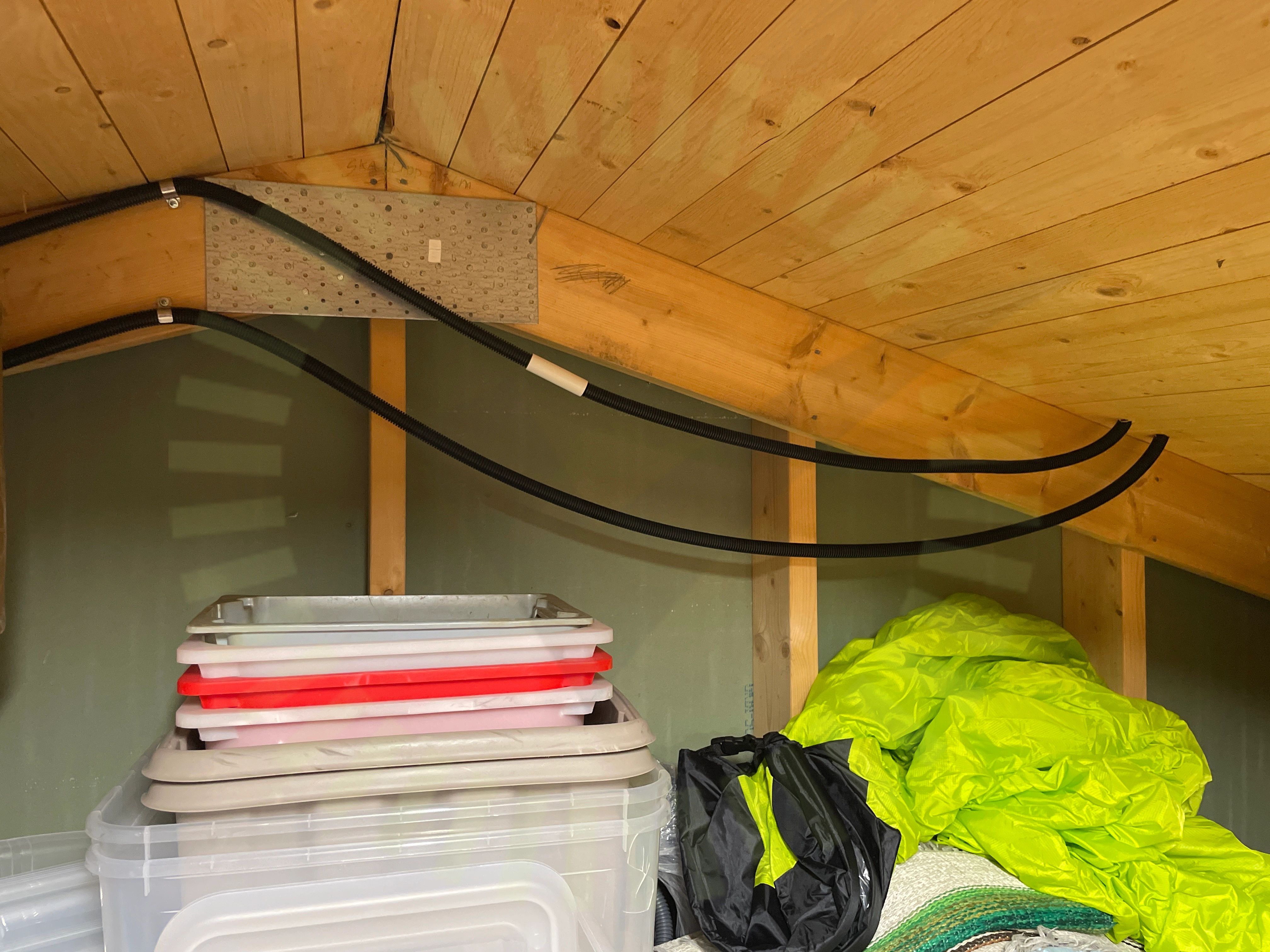

3.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst. Detta gäller DC kablage uppe på vind under lilla panelfältet.

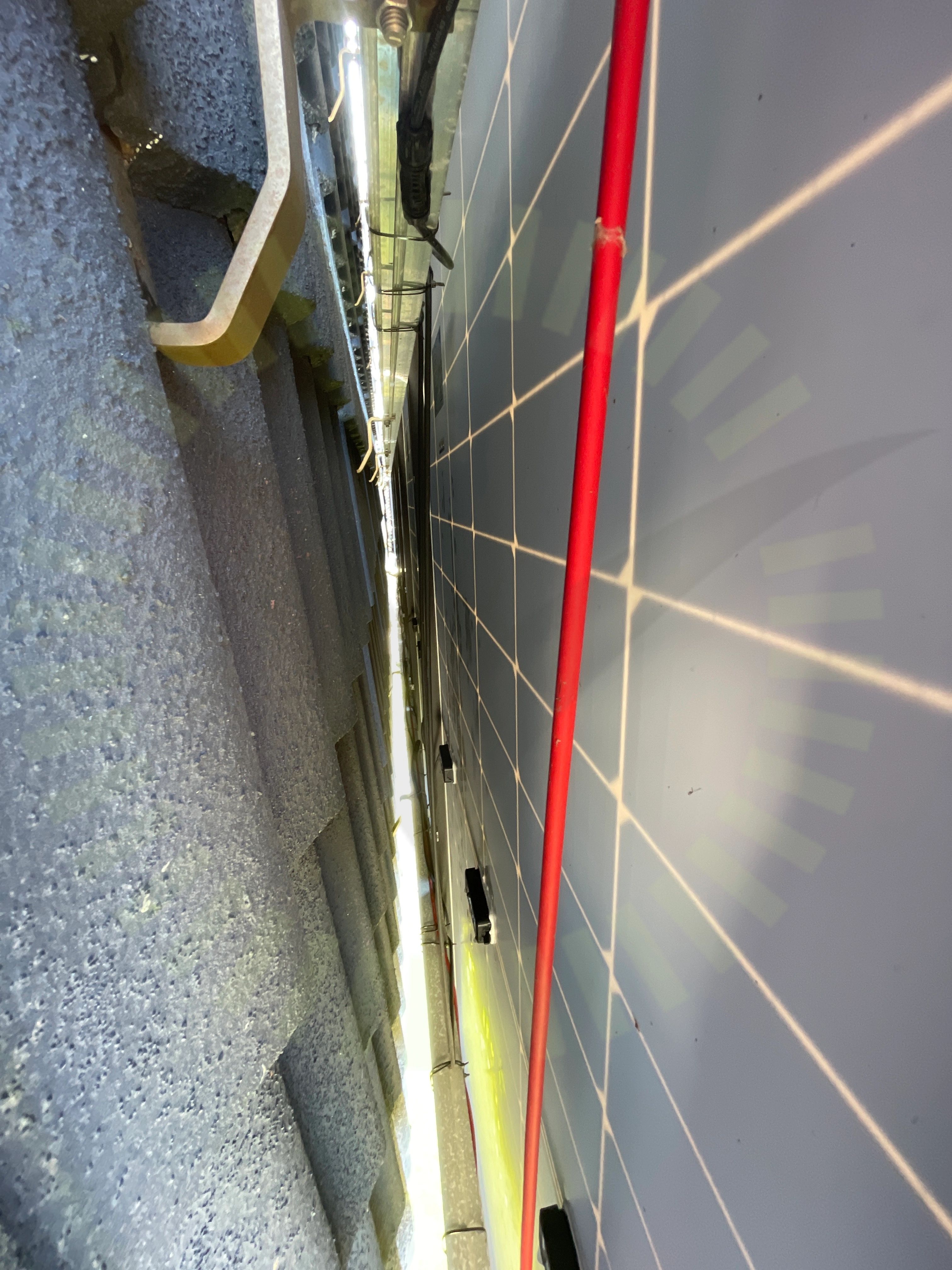

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Kablar är uppfästa mellan skenor utan något stöd.

SS 436 40 00 (712.522.101)

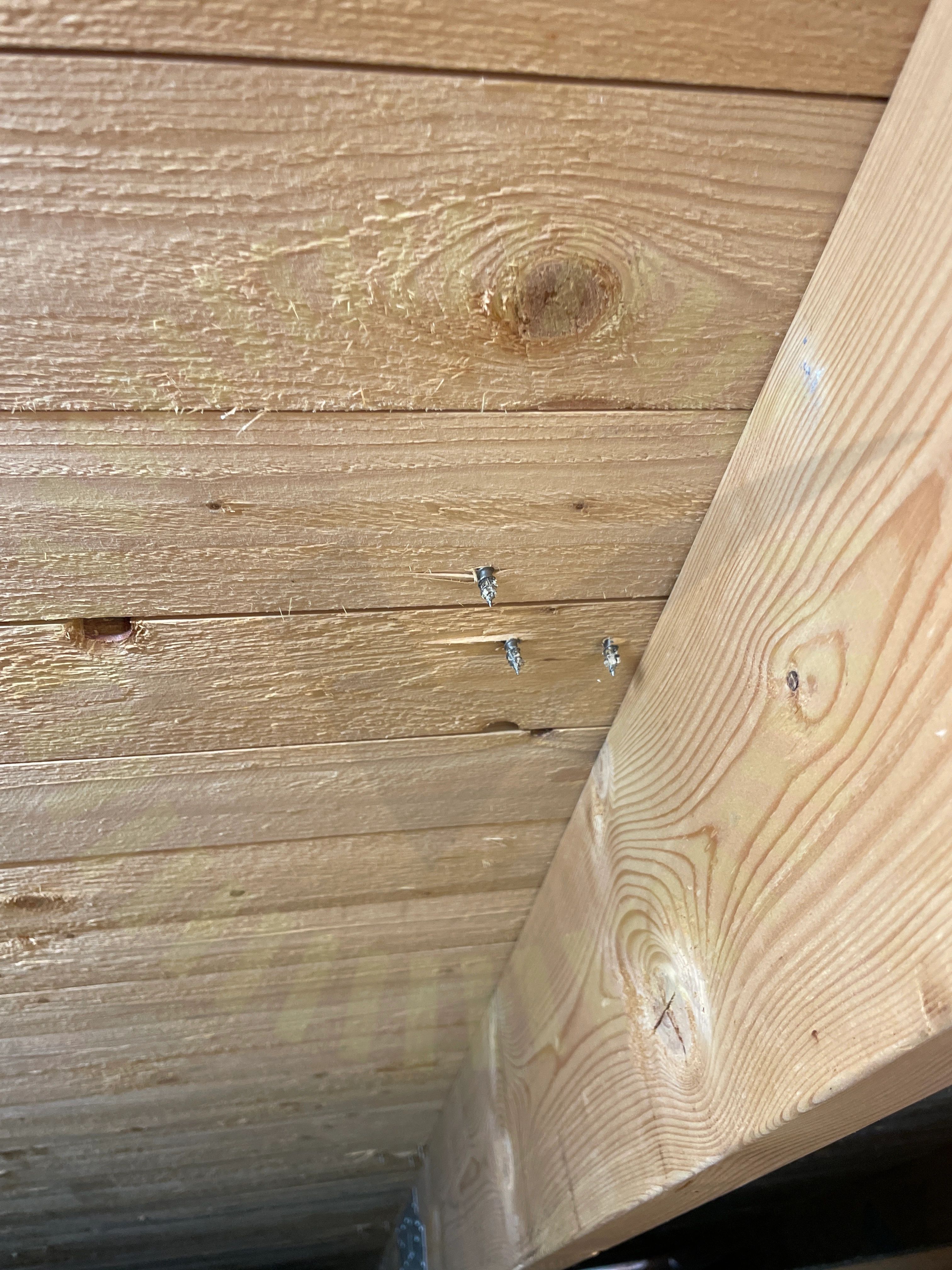

3.3 Råspontsinfästning

Inte godkänd

Råspontsinfästning är inte korrekt utförd.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

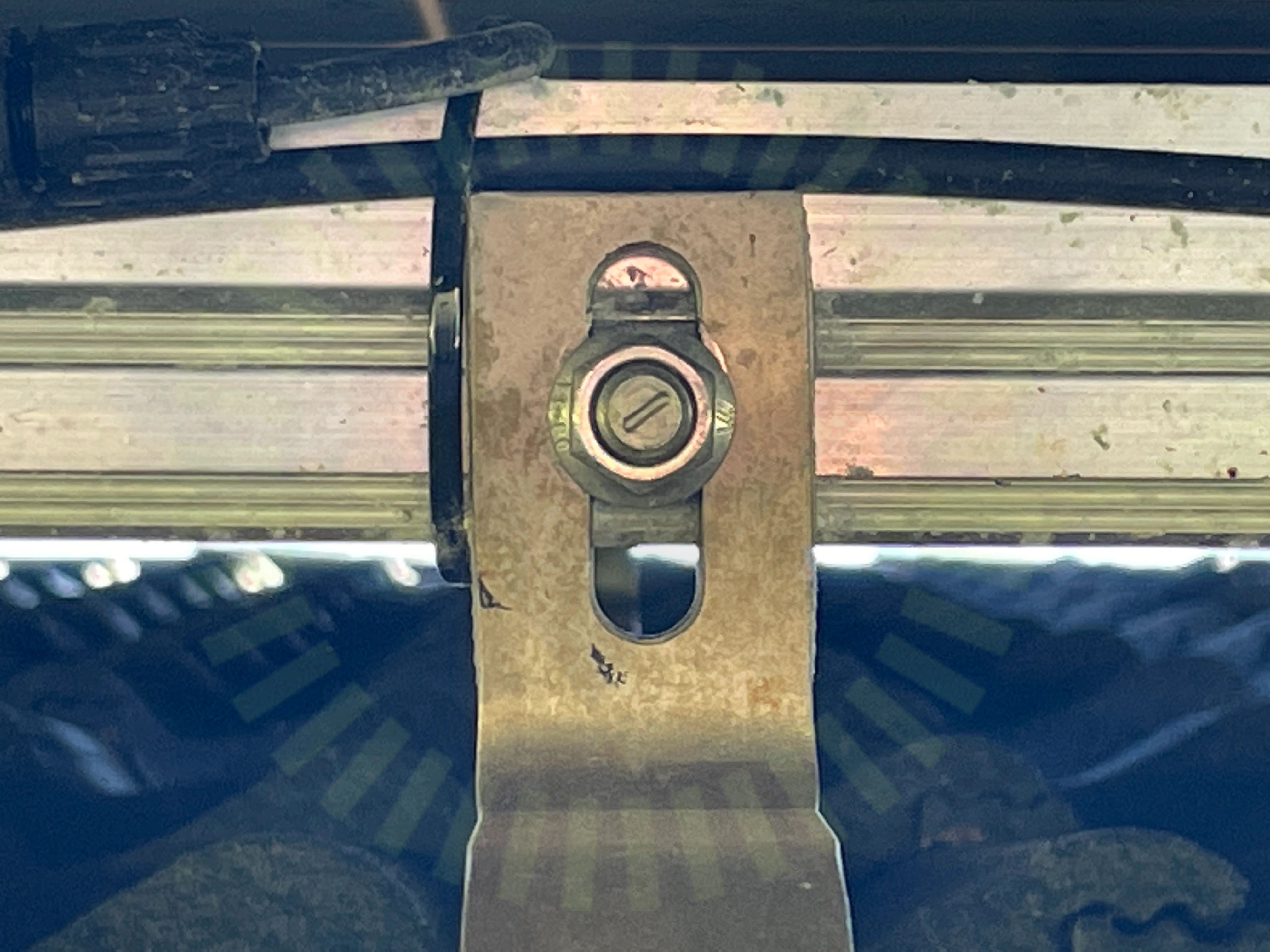

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken korrekt.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 65

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

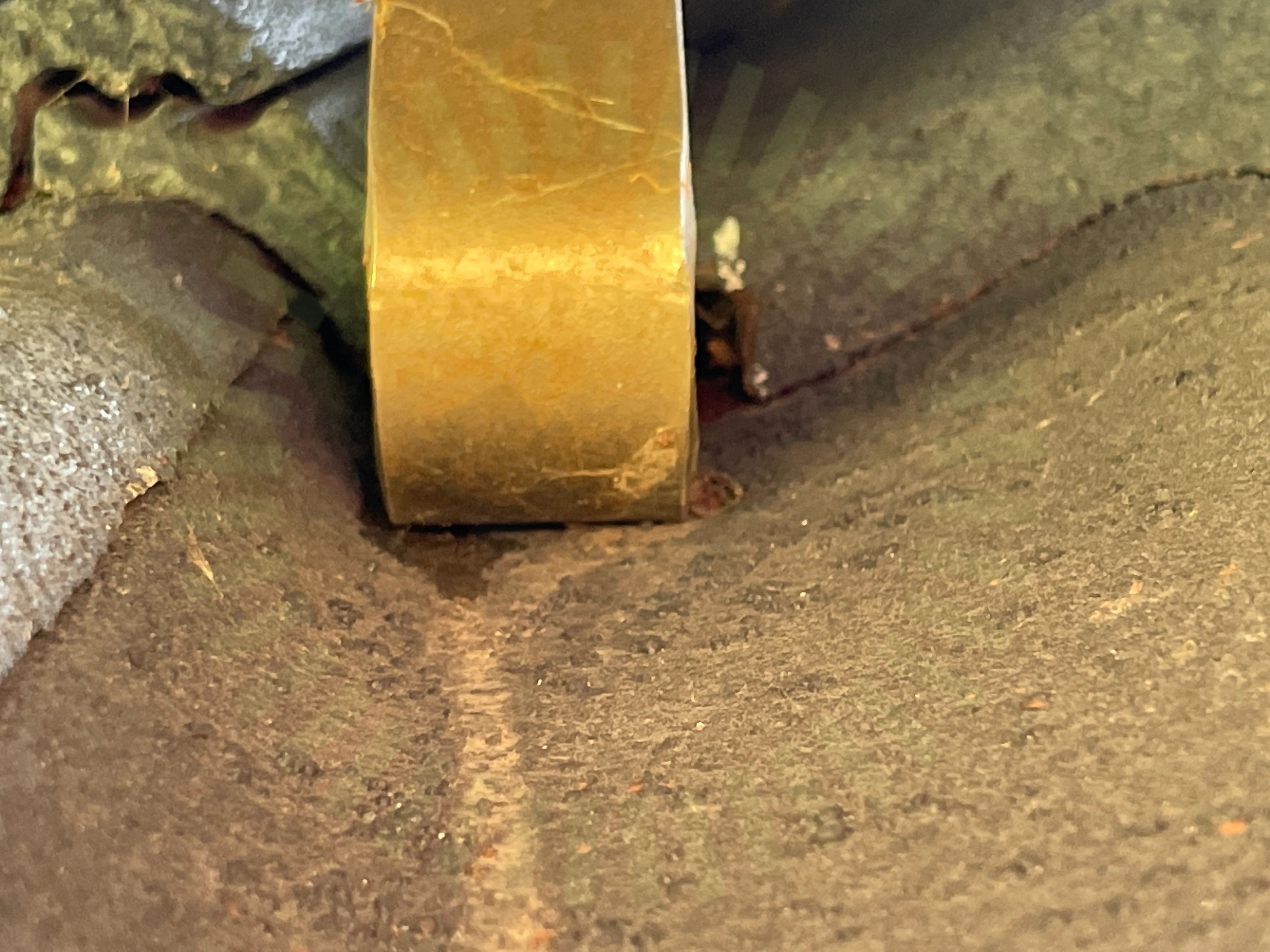

3.6 Underliggande takpanna

Inte godkänd

Takkrok ligger för nära den underliggande takpannan.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 14

3.7 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas för projektet, underlag för att kontrollera korrekt avstånd saknas. Högst uppmätt mått stora takytan: 1200mm. Lilla takytan: 1200mm

Snö- och vindlastberäkning

3.8 Takstolsinfästning

Inte godkänd

För korta skruv har använts vid takstolsinfästning.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 105

Godkända kontrollpunkter

13/22

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämmor

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Takets lutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 1, Longi: LR4-60HPB
