Besiktningsrapport

8.5

Installation av

Cell Solar Nordic

Datum

26 mars 2024

Ort

Linköping, Östergötlands län

Kopplingslåda böjradie

Mittklämmor

Kabeluppfästning

+ 1

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Paneler

Hyundai: HiE-S(xxx)VG

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Läktfästen

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Tillbehör

Smartmätare: Inepro PRO380--S-Mb-Mod

Installerad av Cell Solar Nordic som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Undercentral (8)Varselmärkning (4)Villa, DMEGC: DM(XXX)M10-72HBB/-V (19)Villa, Hyundai: HiE-S(xxx)VG (16)Villa, SolarEdge: S-Serie (5)Villa, Weland Stål: Läktfästen (27)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Villa, DMEGC: DM(XXX)M10-72HBB/-V

Godkända kontrollpunkter

19/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Villa, Hyundai: HiE-S(xxx)VG

Anmärkningar

1/16

5.1 Kopplingslåda böjradie

Inte godkänd

Ej dragavlastade kablar från kopplingslåda, hårt spända långt bort.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Villa, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Villa, Weland Stål: Läktfästen

Anmärkningar

7/22

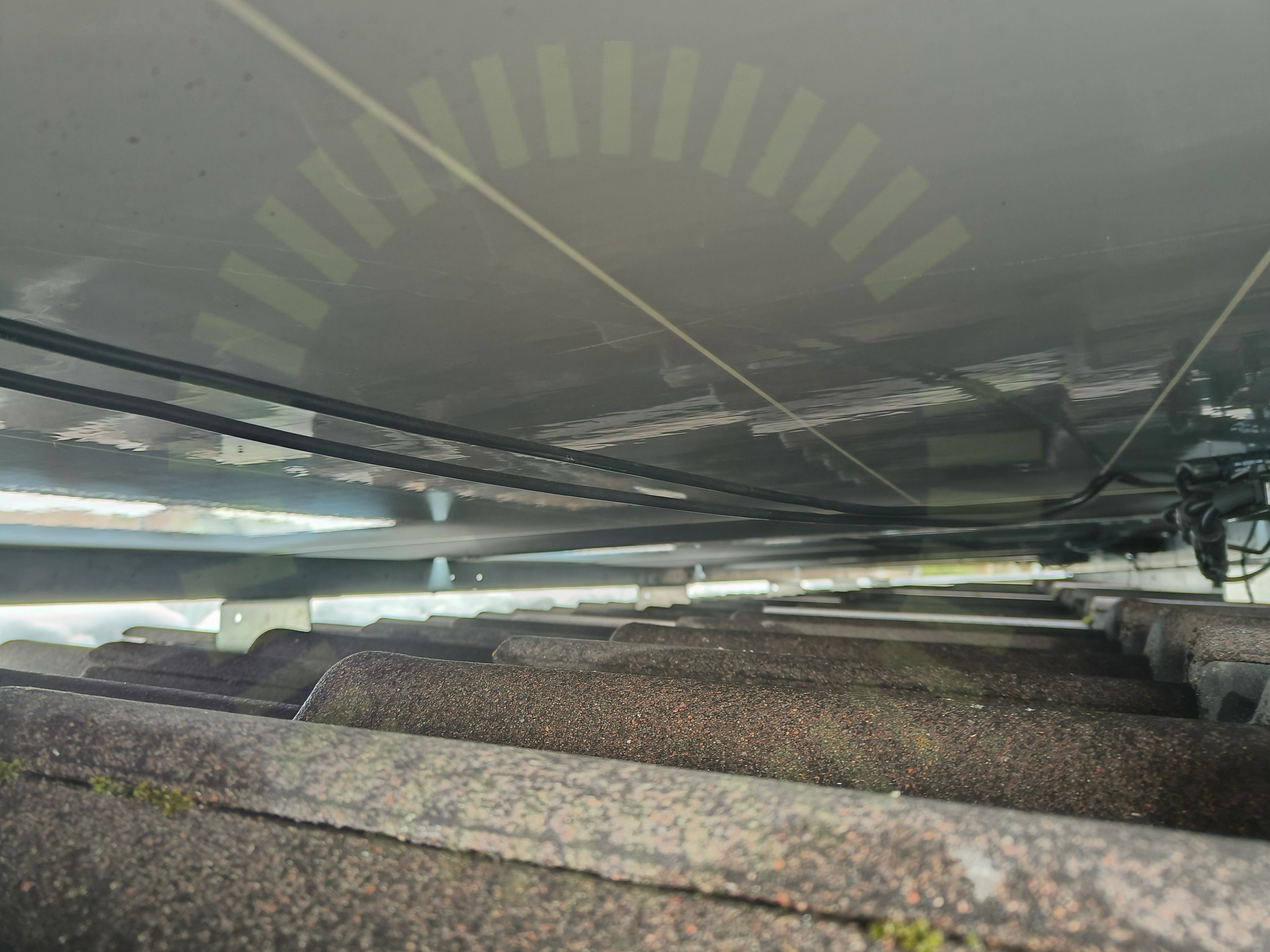

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

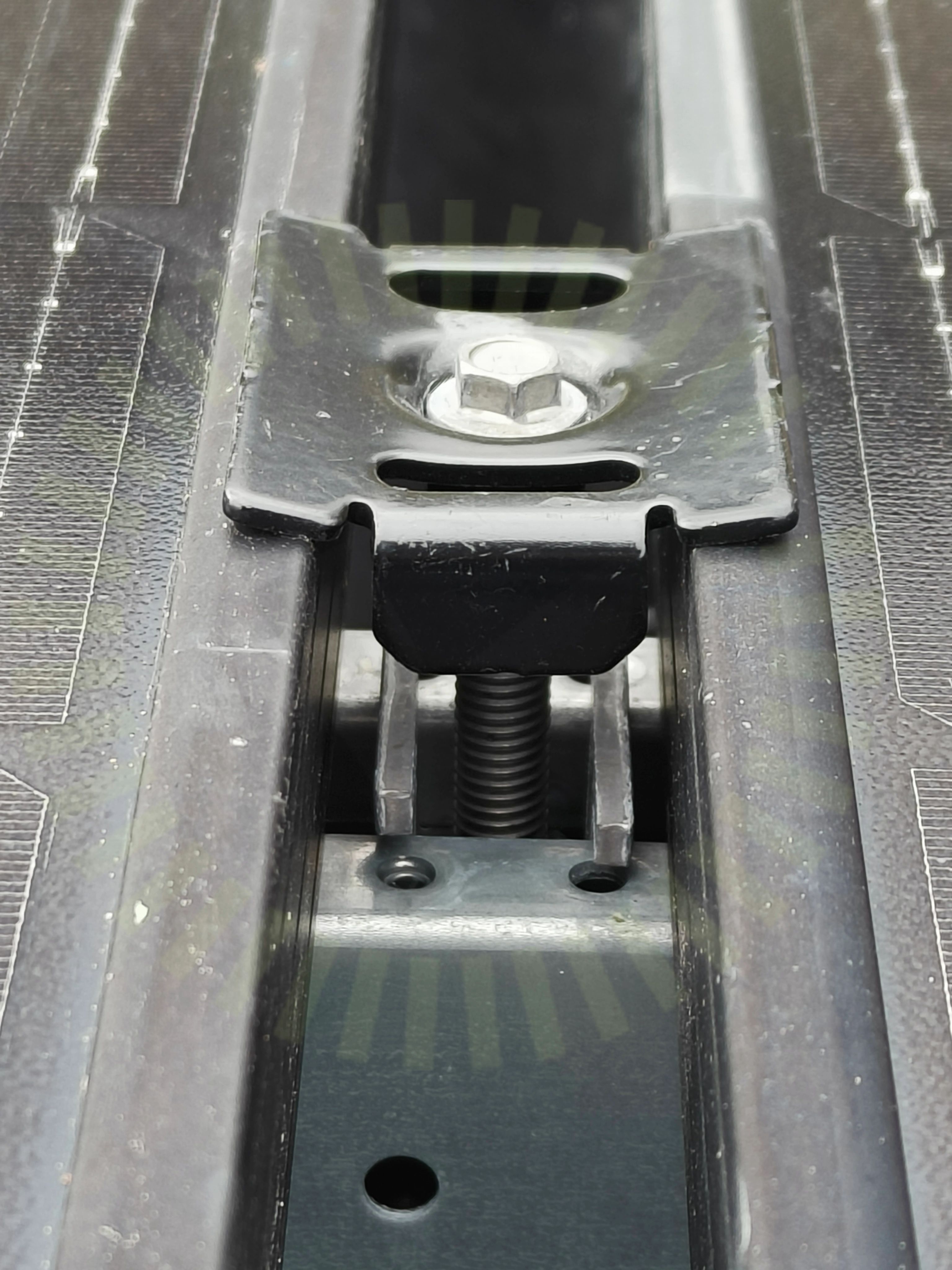

7.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Klämmor är för hårt åtdragna, har deformerat klämma.

MA5111 Sid 1 (1) | Version 4 - 221117

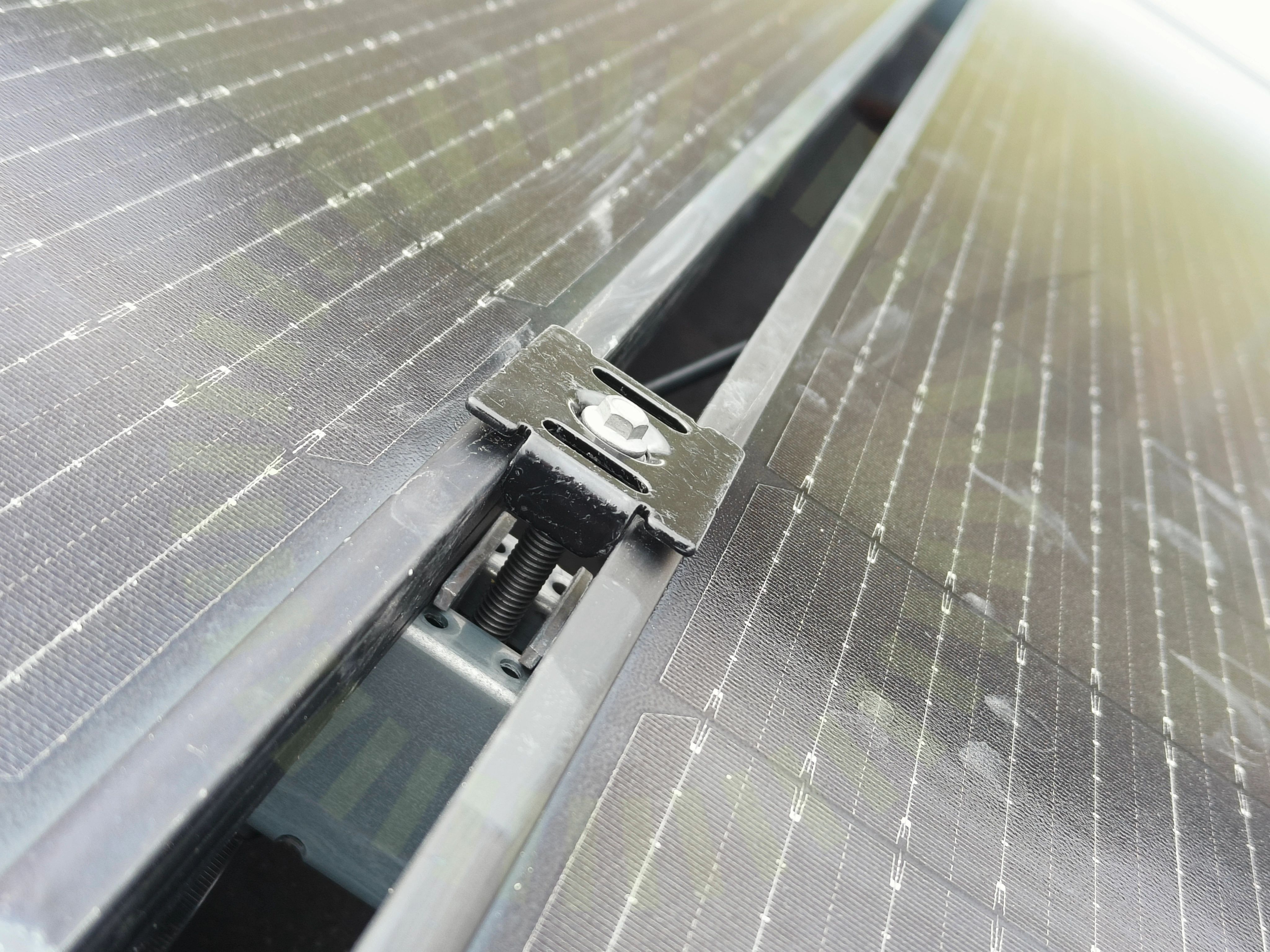

7.3 Mittklämmor

Inte godkänd

Mittklämma är inte åtskruvad, sitter löst.

7.4 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt cirka 130cm.

Snö- och vindlastberäkning

7.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

7.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

7.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt max 120cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Läktinfästning

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Växelriktare

Anmärkningar

1/33

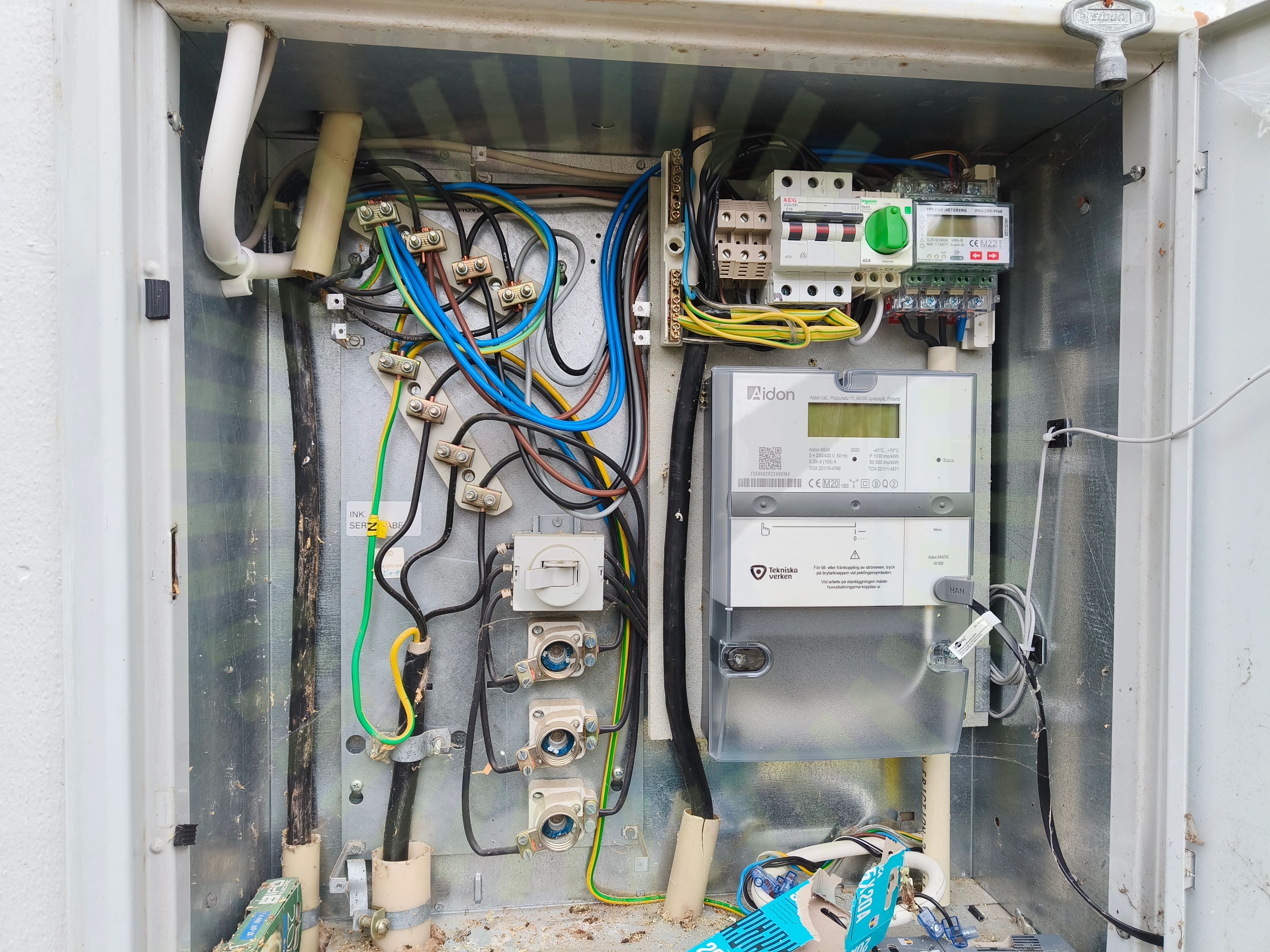

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

31/33

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/33

Strängdesign
