Besiktningsrapport

7.1

Installation genom

Solcellen.nu

Datum

12 november 2021

Ort

Tygelsjö, Skåne län

Skenor: Överhäng

Solpaneler: Fästen: Överlappning

Solpaneler: Kablar: Dragavlastade

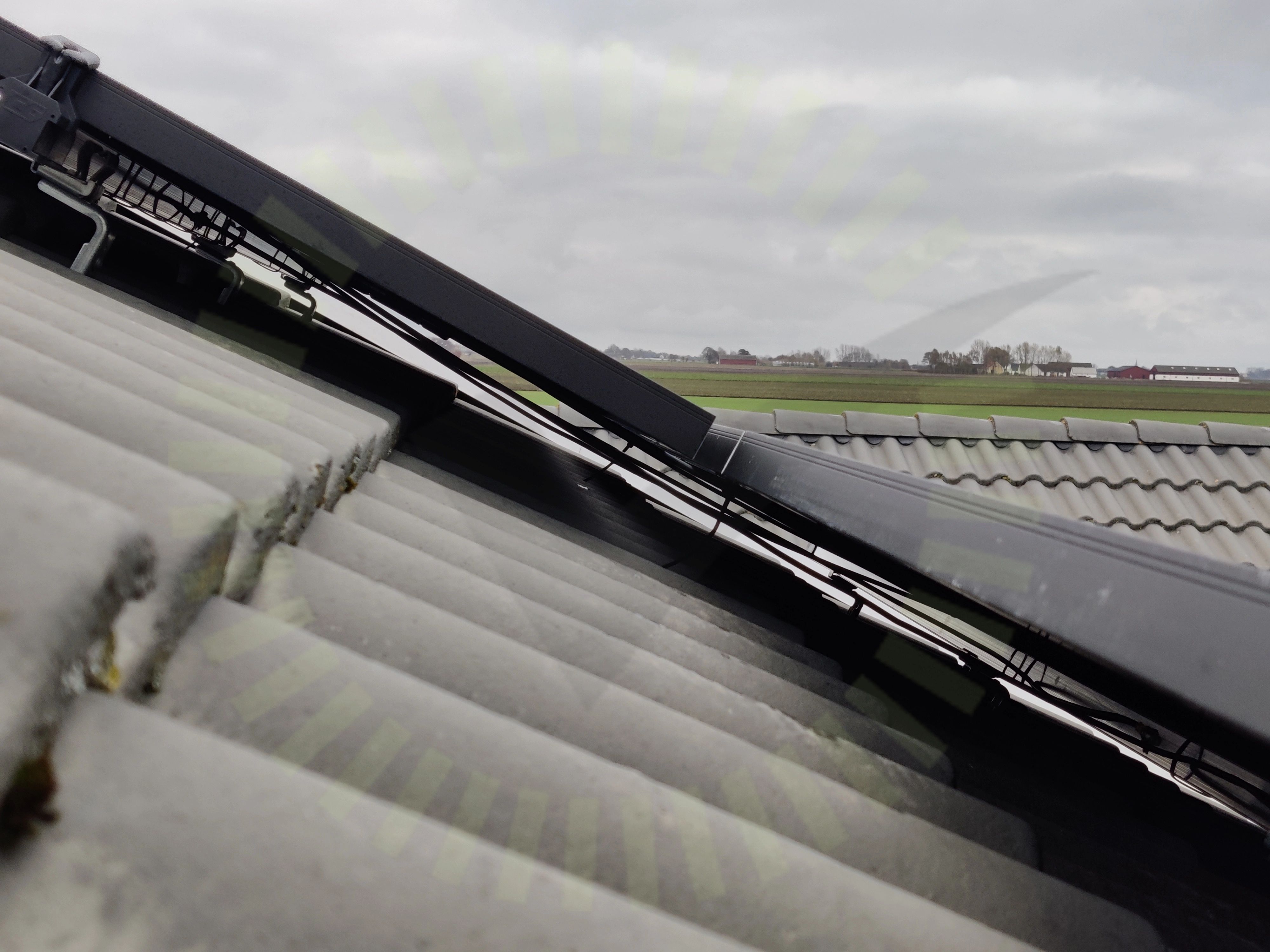

+ 7

75% godkända25% ej godkända

Om installationen

PanelerLR4-60HPB

MontagesystemClickFit EVO Universal Hook

VäxelriktareSH5-10RT

BatteriSBR(XXX)

TillbehörArbetsbrytare

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

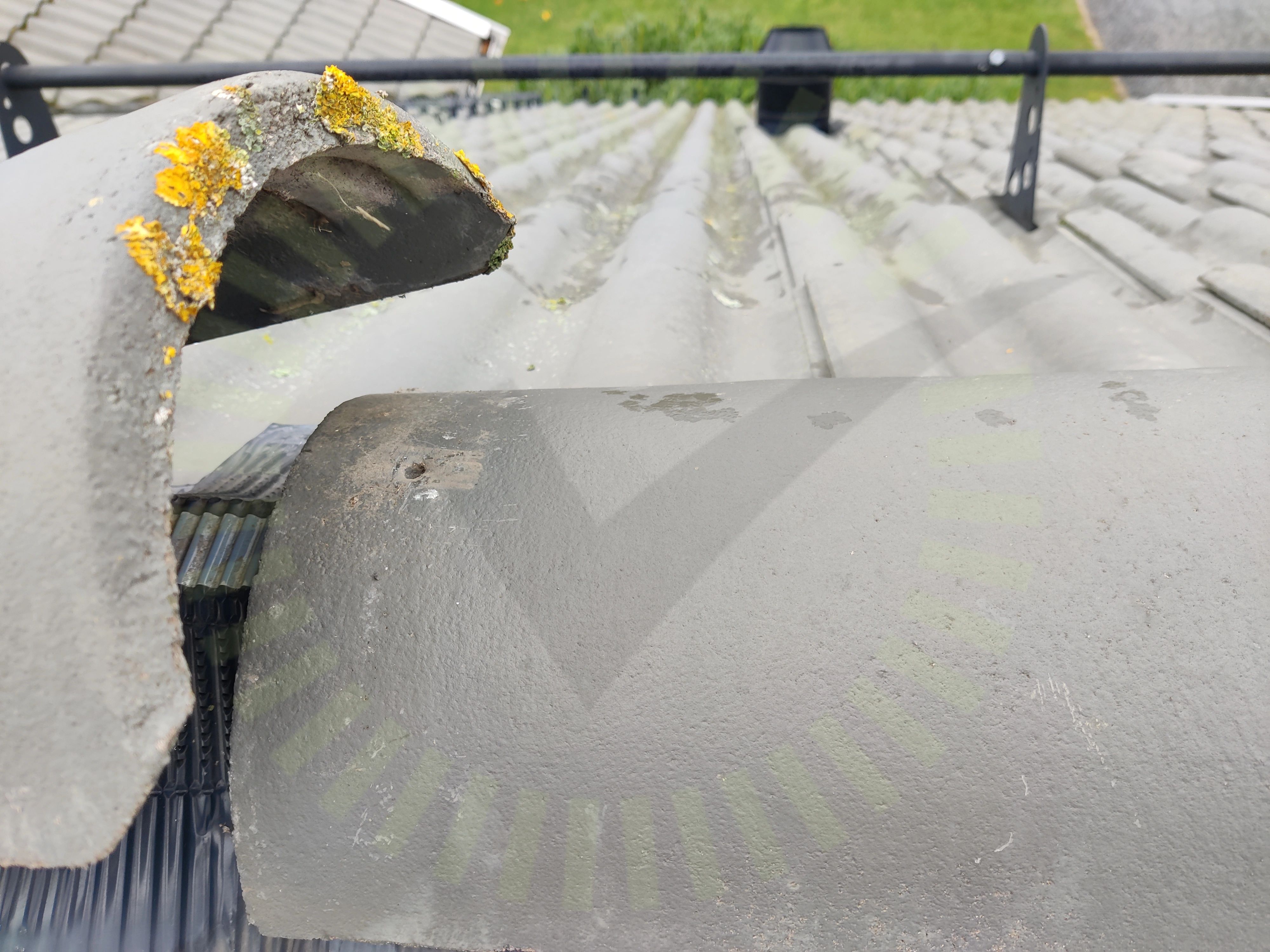

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

Godkända kontrollpunkter

1/3

Skräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

4/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.3 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.4 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Godkända kontrollpunkter

1/5

Dokumentation: Flashlista

Elmaterial: Arbetsbrytare

Anmärkningar

1/6

3.1 Säkerhetsbrytare: Placering

Inte godkänd

Säkerhetsbrytaren är inte lämpligt placerad.

SS 436 40 00 (tabell 512)

Godkända kontrollpunkter

5/6

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: Rakt monterad

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/17

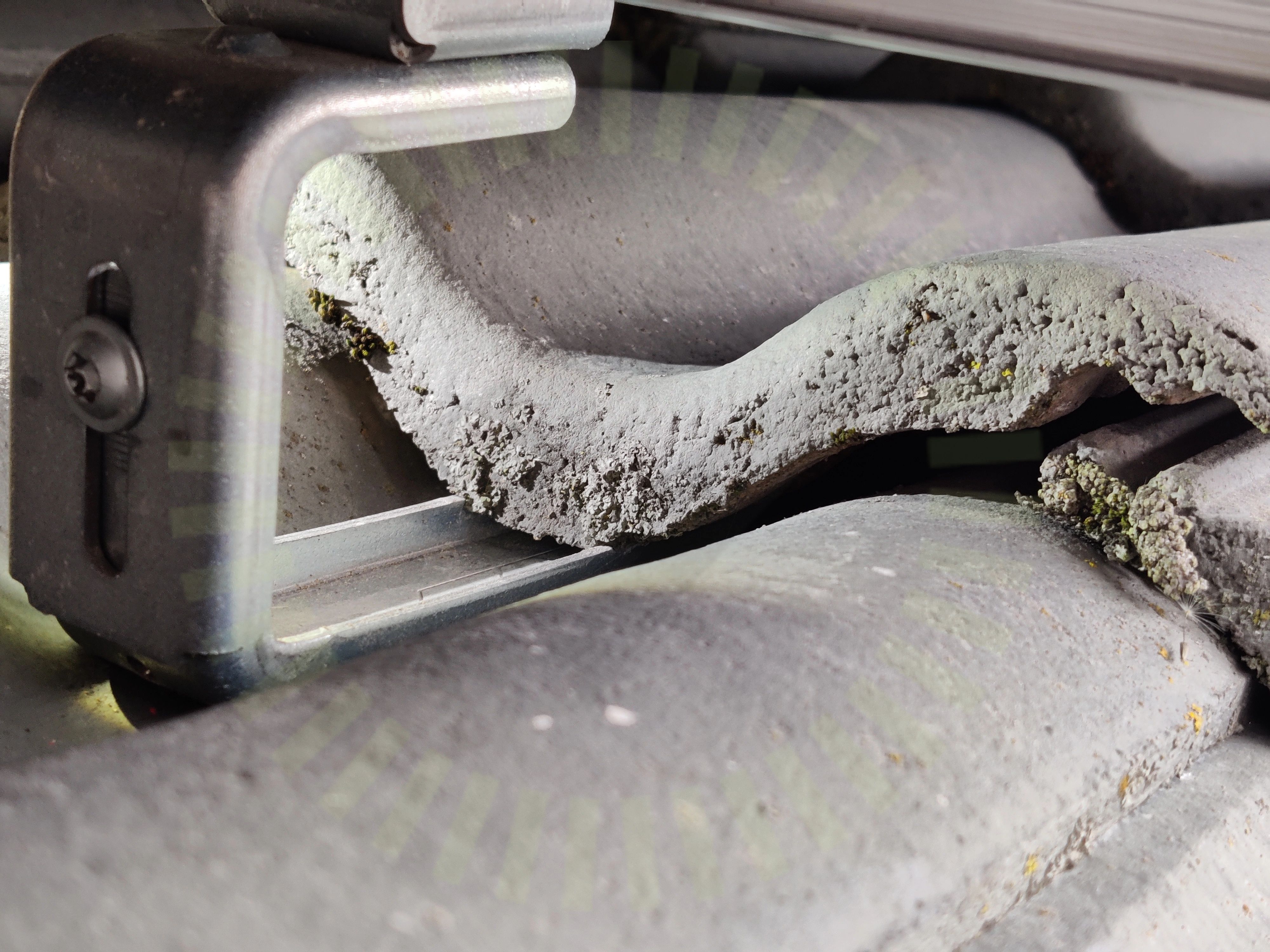

4.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

4.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

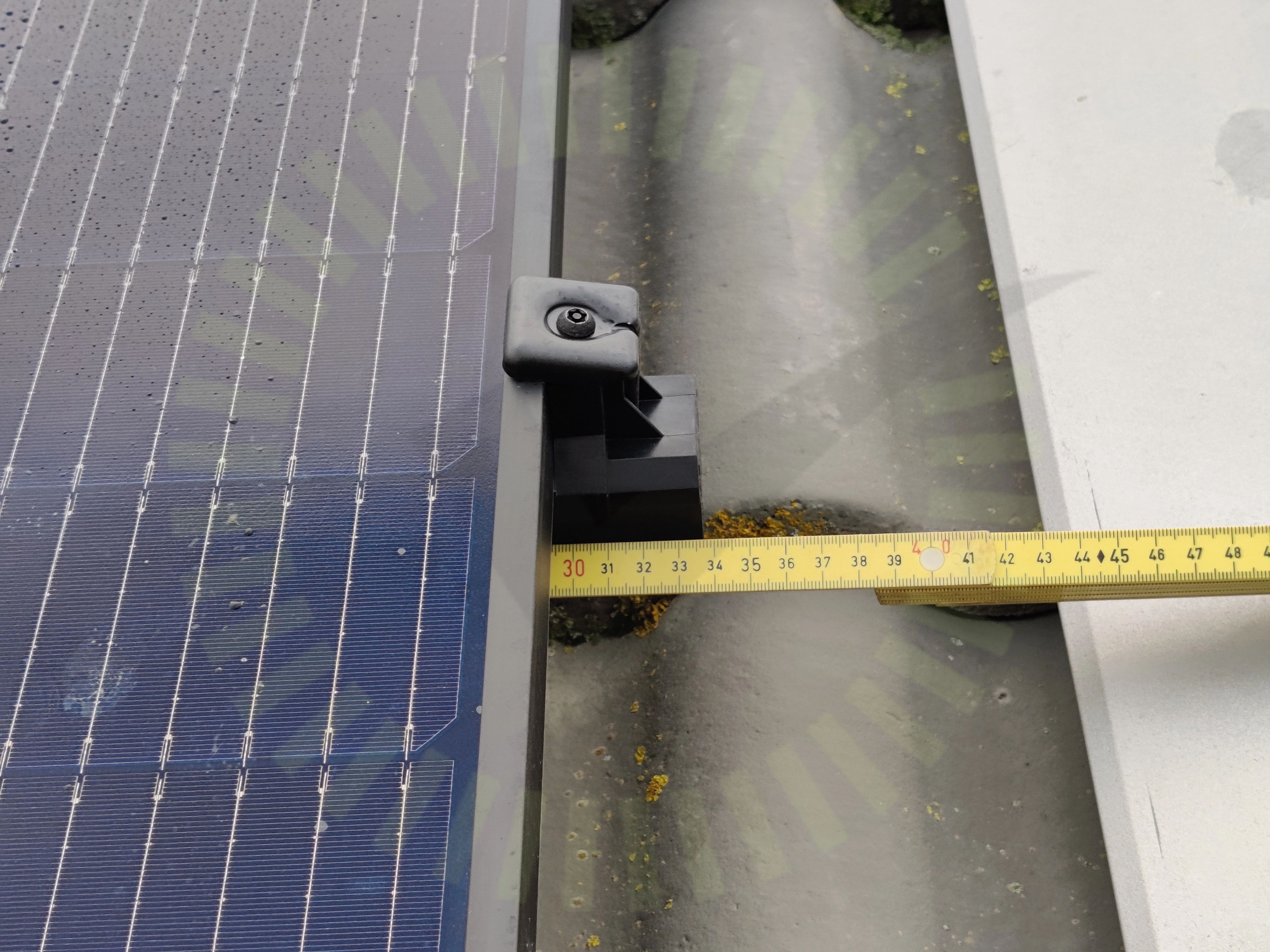

4.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/17

Fästen: SlutfästeInfästning: BärläktInfästning: Klämmans omfångLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SäkerhetsavståndMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: Skarv

Longi: LR4-60HPB

Anmärkningar

2/12

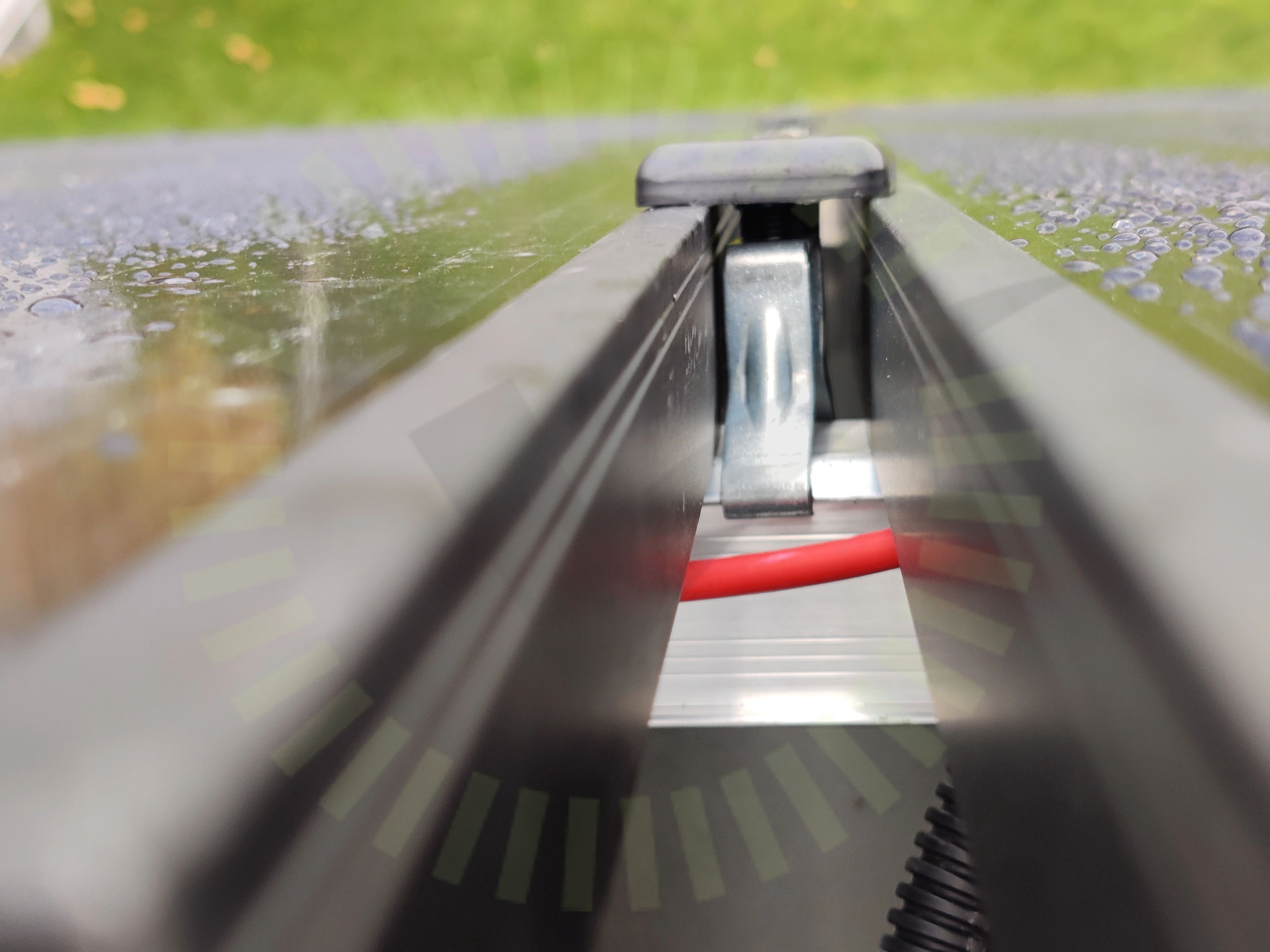

5.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

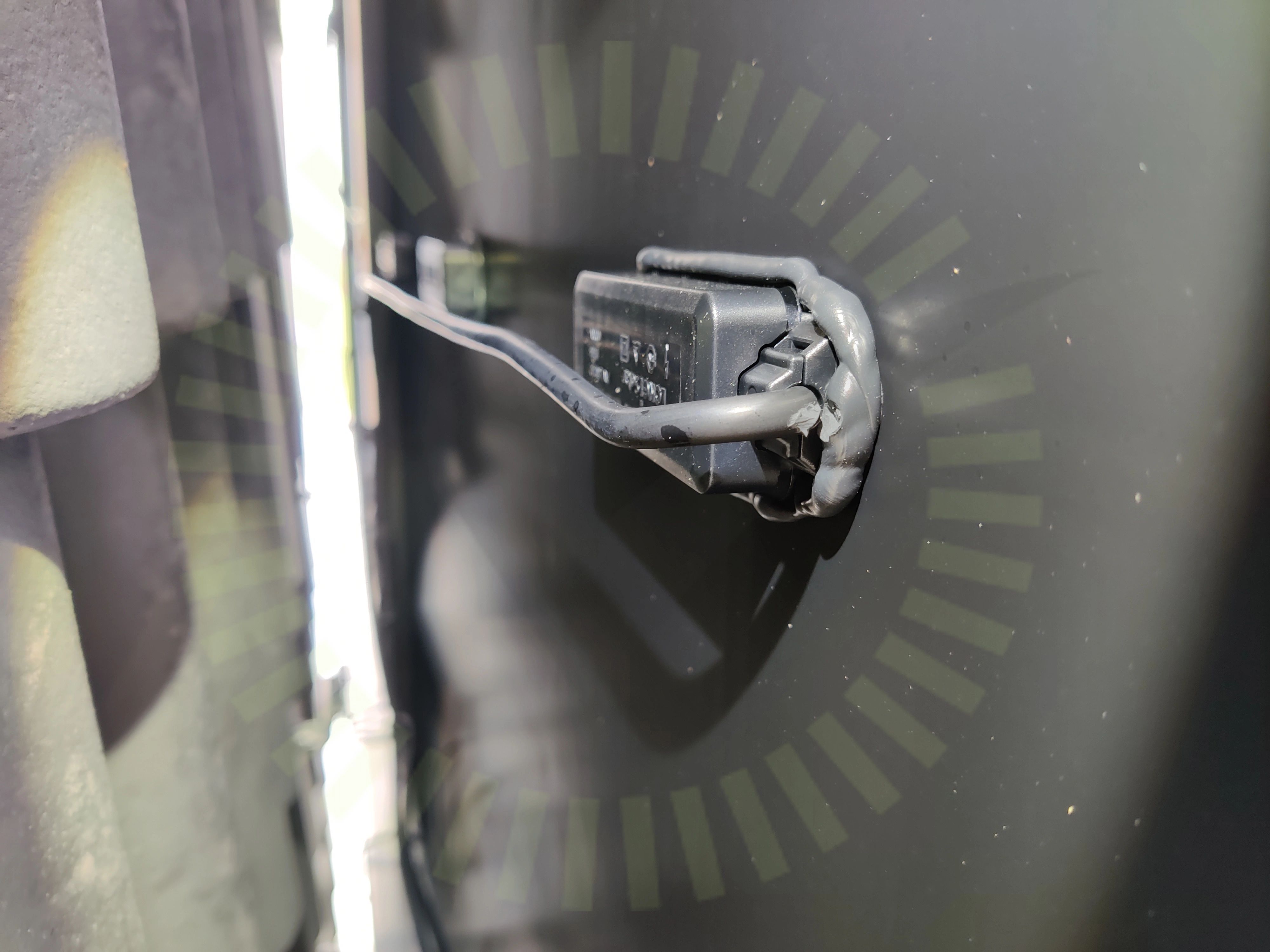

5.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/12

Solpaneler: Avstånd till takSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Kablar: KontakterSolpaneler: Lutning (Rek.)Solpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: Skador

Ej tillgängligt vid besiktning

1/12

DC: EMC

SunGrow: SBR(XXX)

Anmärkningar

1/6

6.1 Batteri: Placering: Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

5/6

Batteri: Allmänt: SkadorBatteri: El: KontakterBatteri: KommunikationBatteri: Placering: Rakt ståendeBatteri: Placering: Utrymme

SunGrow: SH5-10RT

Anmärkningar

6/22

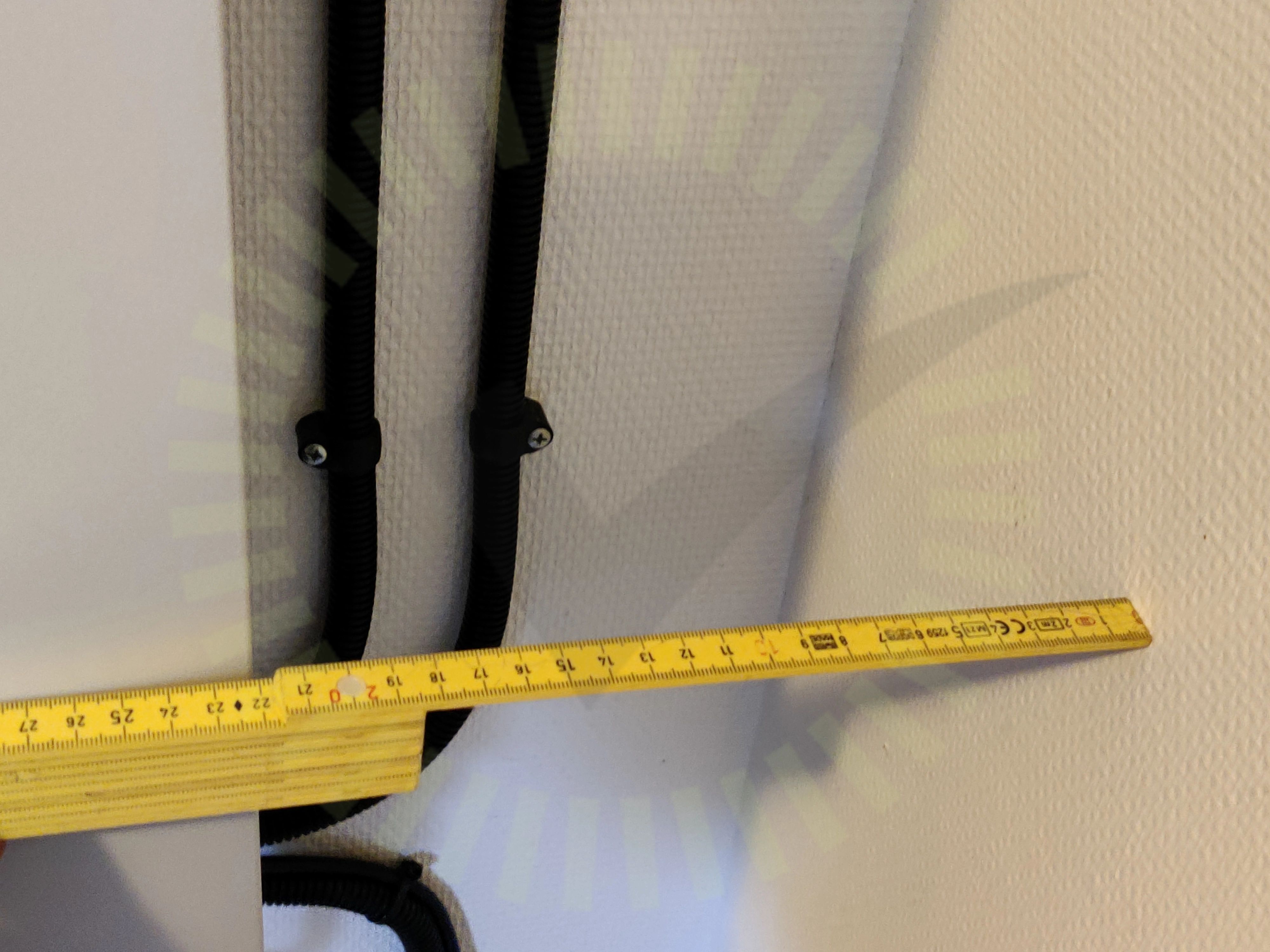

7.1 Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

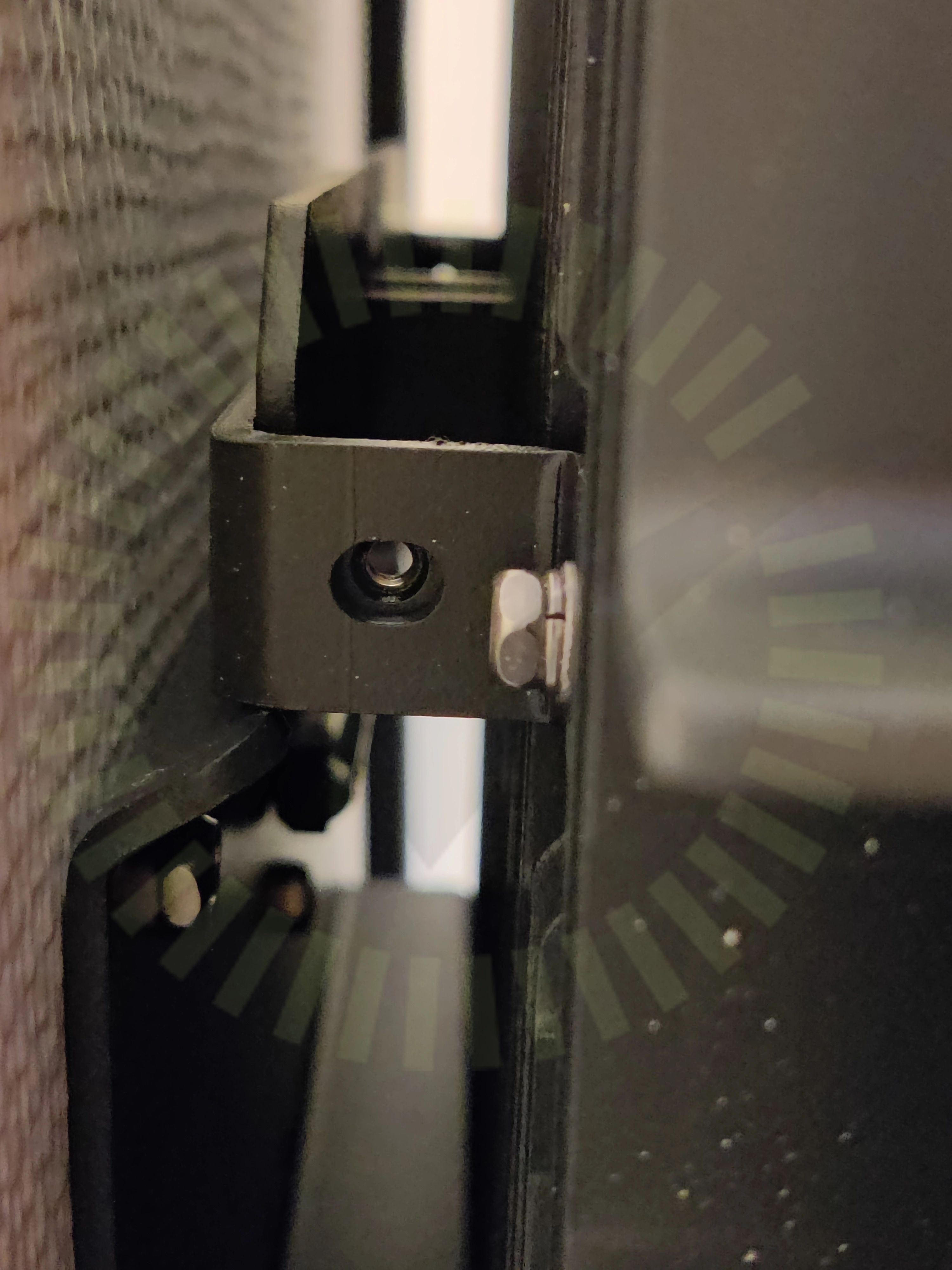

7.2 Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

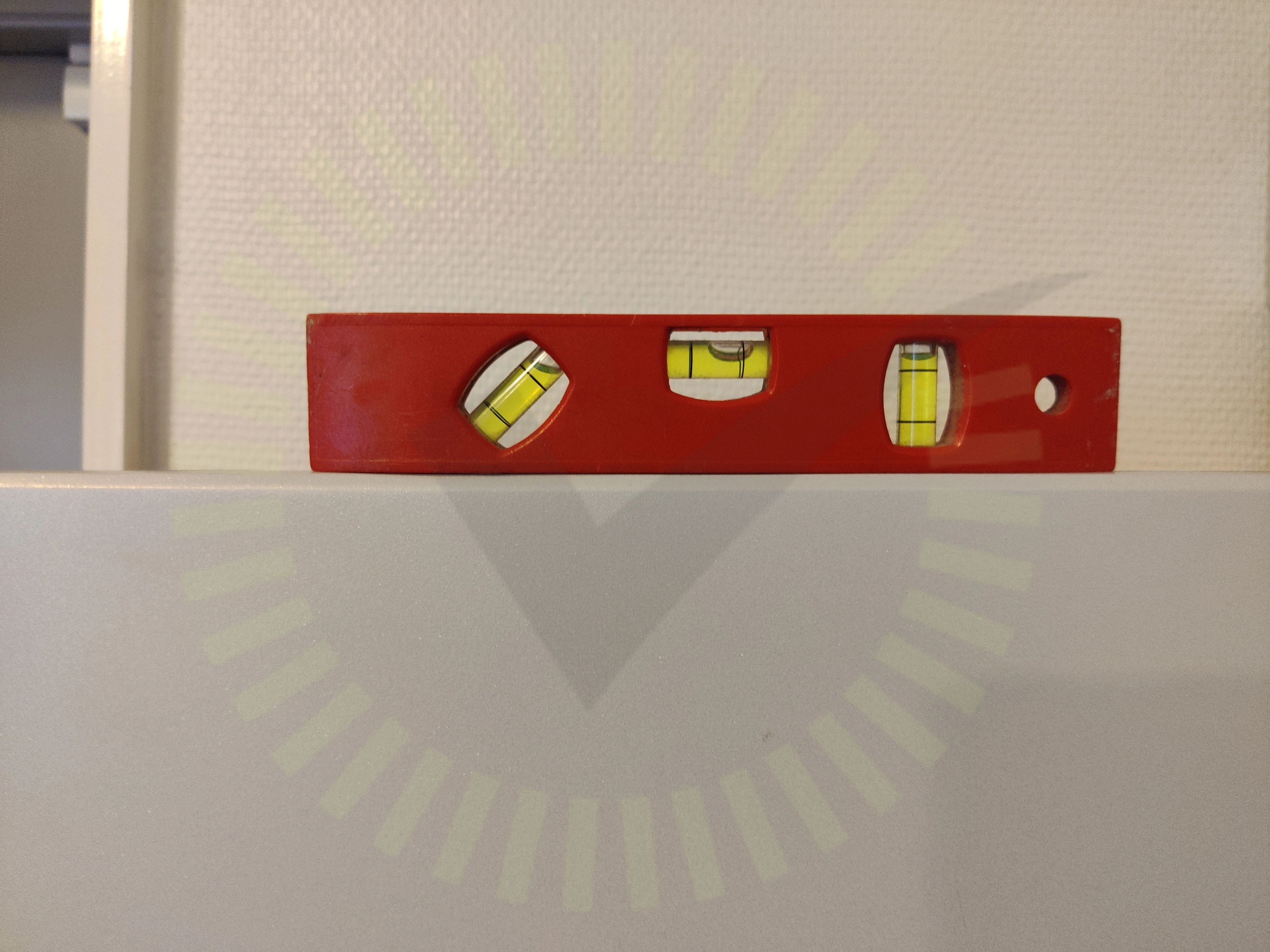

7.3 Placering: Vinkel

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

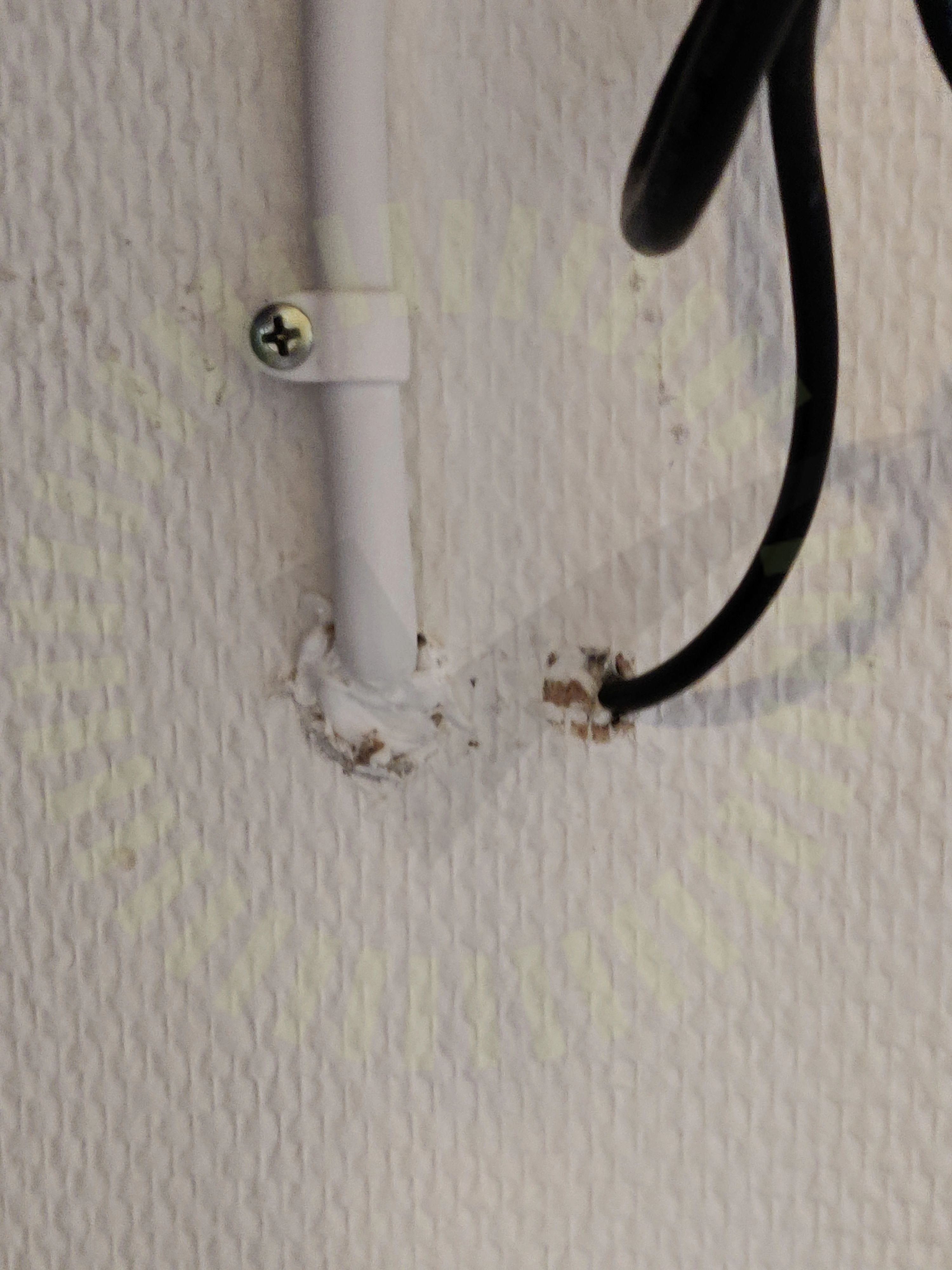

7.4 Transportsträckor AC: Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

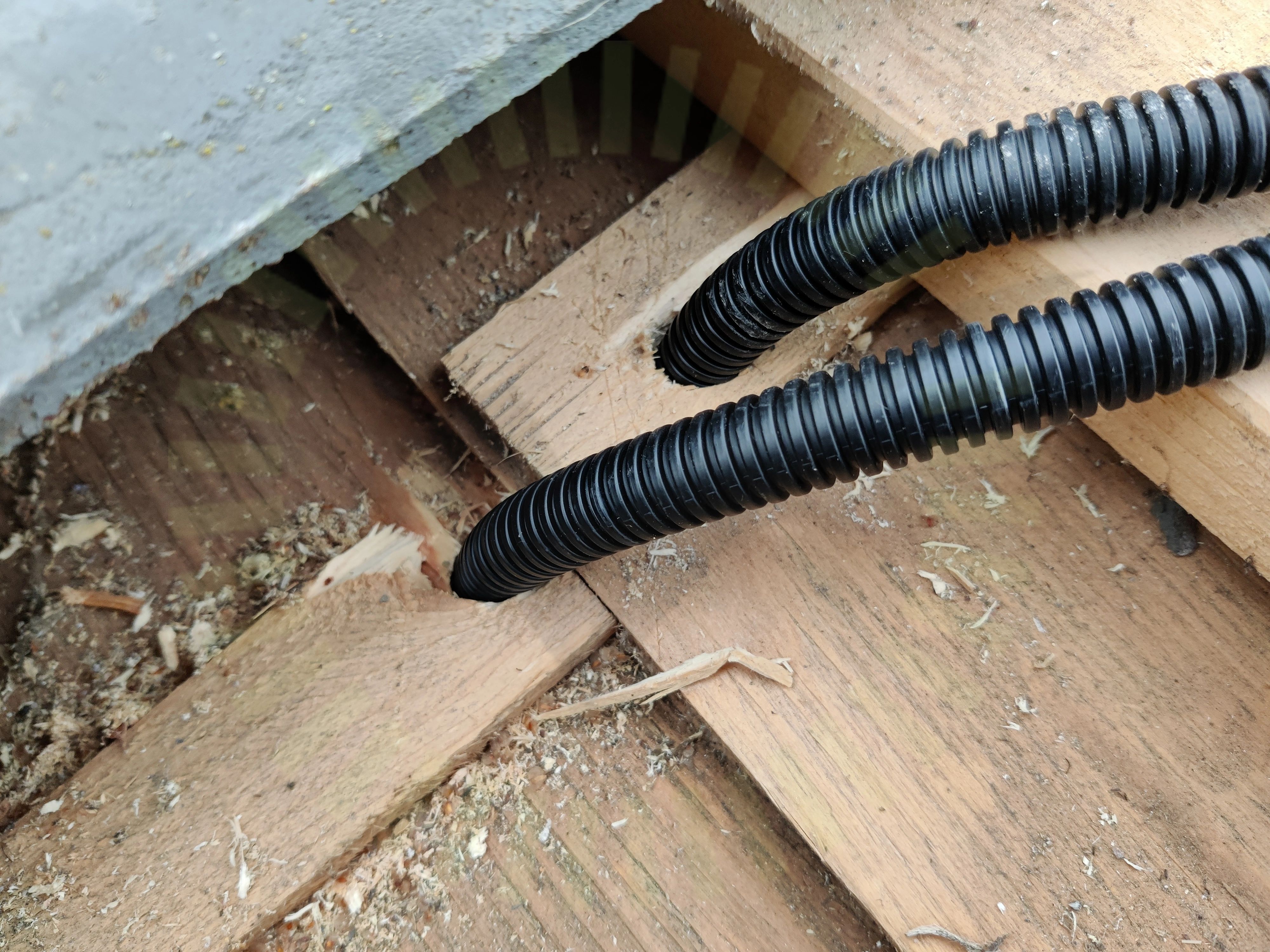

7.5 Transportsträckor DC: Genomföringar

Inte godkänd

Genomföringar är inte utförda fackmässigt.

7.6 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

15/22

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetPlacering: Bakomliggande materialPlacering: MiljöTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänning

Ej tillgängligt vid besiktning

1/22

Varselmärkning: Tillförlitligt fäst
