Besiktningsrapport

8.9

Installation av

GoSol Energi

Datum

16 februari 2024

Ort

Älvsjö, Stockholms län

Klämmornas placering

Mittklämmor

Skenskarvar

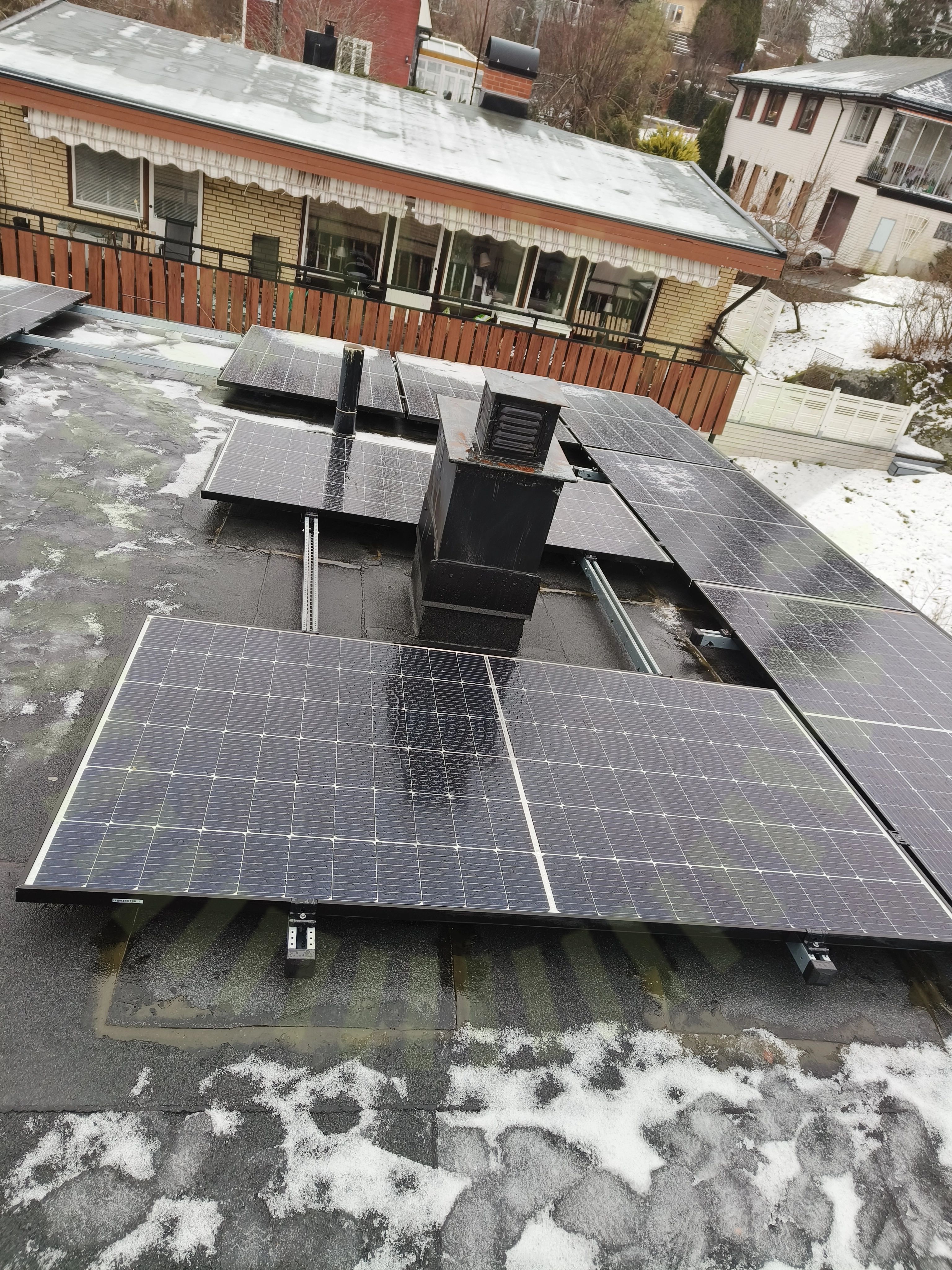

+ 6

88% godkända

13% ej godkända

Om installationen

Paneler

Longi LR5-66HPH

Montagesystem

Weland Stål: Papptak

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Undercentral

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi LR5-66HPH (19)Tak 1, Weland Stål: Papptak (29)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, Longi LR5-66HPH

Anmärkningar

1/19

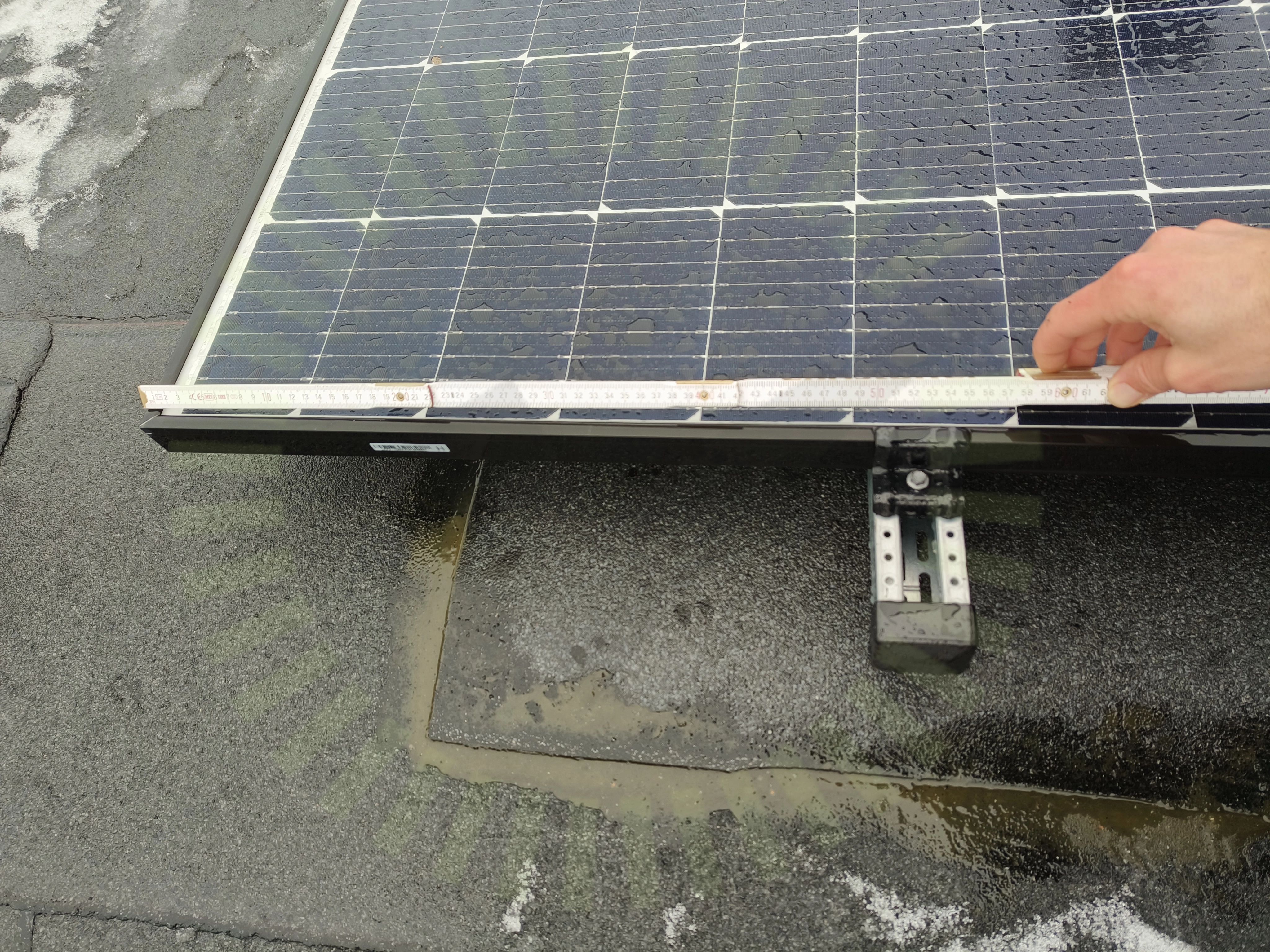

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

Godkända kontrollpunkter

18/19

Avstånd till hav

Avstånd till tak

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/21

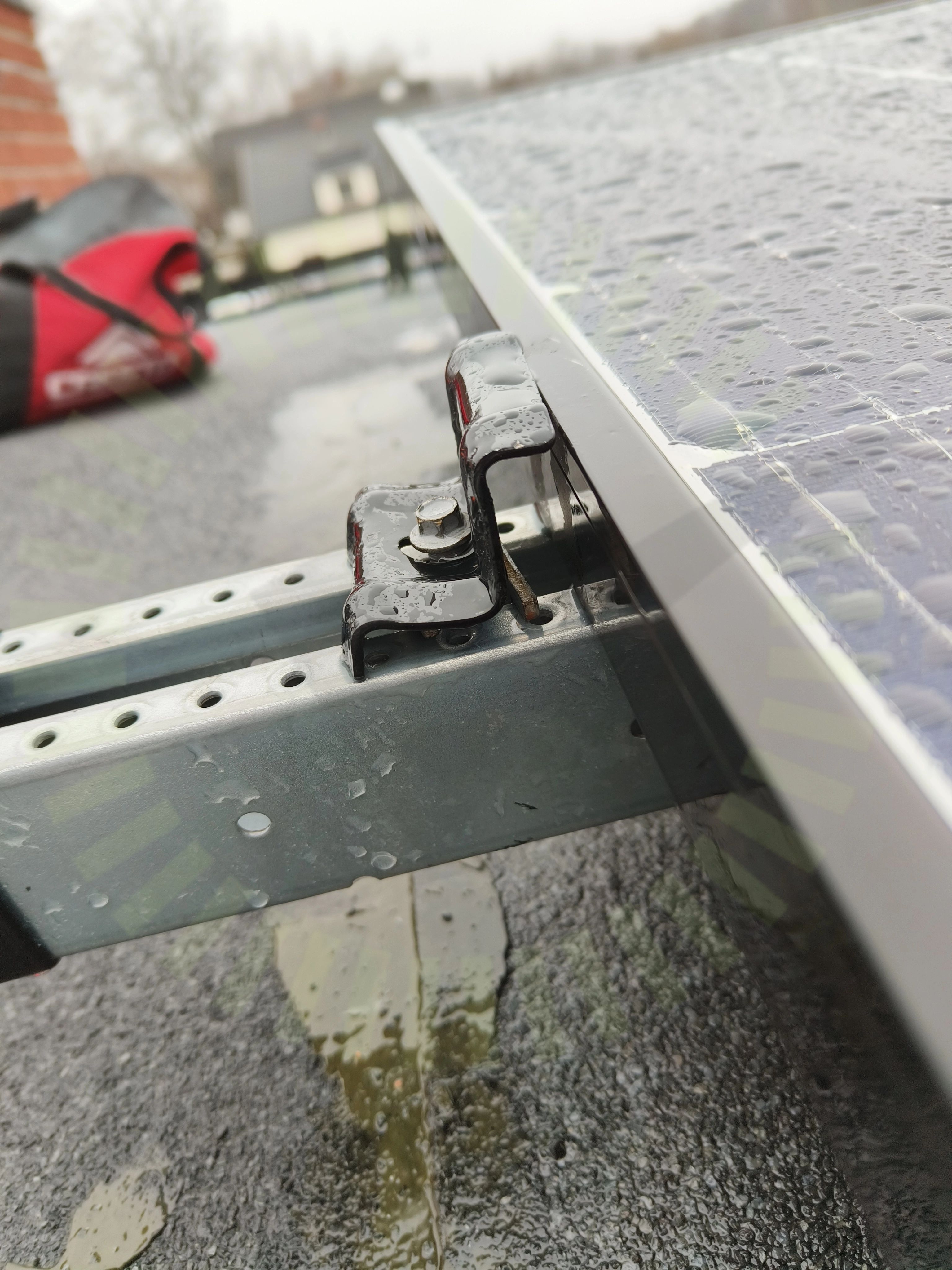

3.1 Mittklämmor

Inte godkänd

Ändfästen är inte monterade enligt tillverkarens anvisningar. Sitter löst

MA5111 Sid 1 (1) | Version 4 - 221117

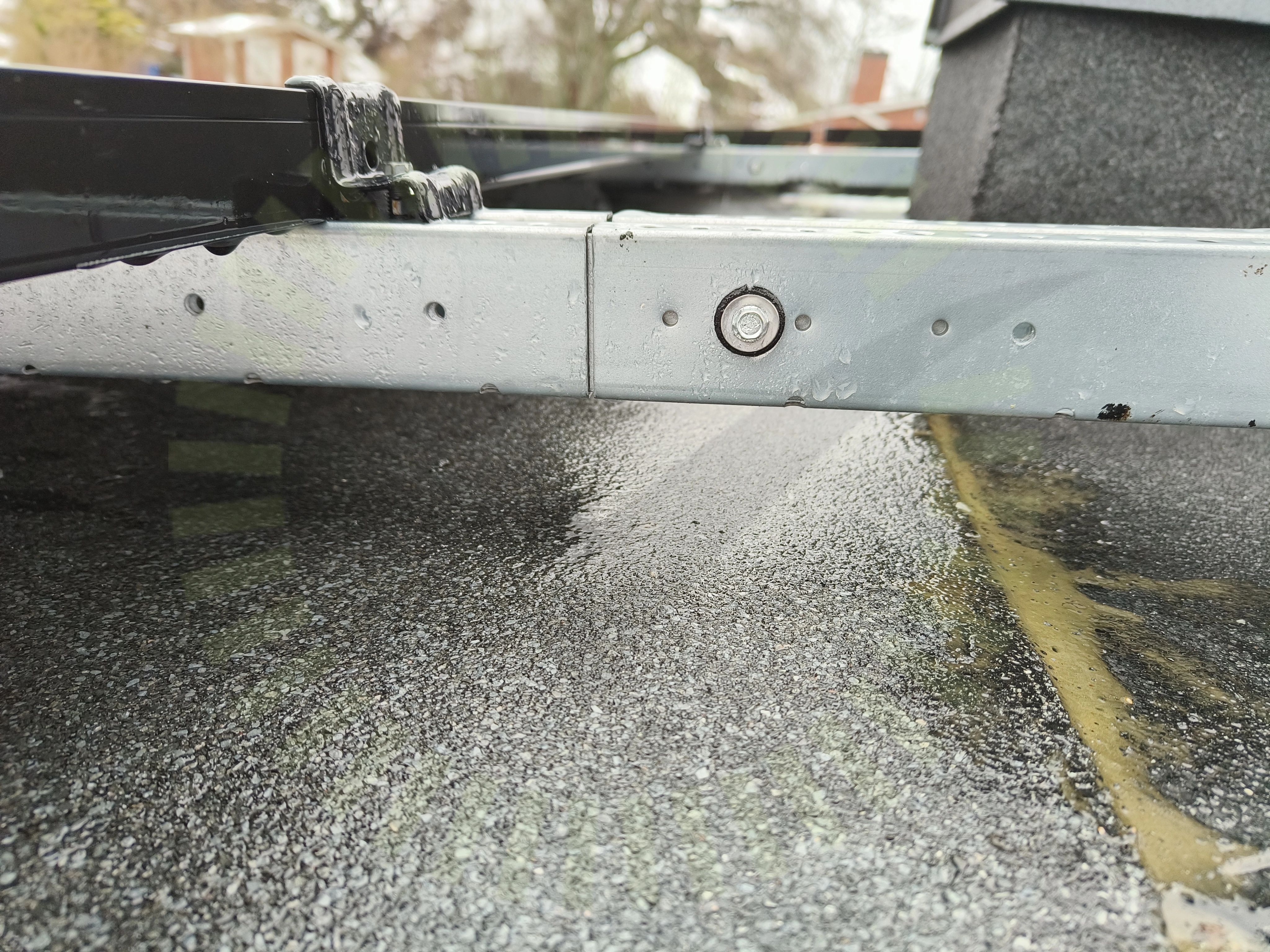

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Alla skenskarvar saknar skruv.

MA5103 Sid 1 (2) | Version 7 - 230914

3.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan layout än vad lastberäkning säger.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/21

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Svetsning av papp

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/21

Infästning i råspont

Undercentral

Anmärkningar

1/6

4.1 Kabelinföringar

Inte godkänd

Förskruvningar sluter ej tätt runt kabeln, massa vatten inne i undercentral samt rost vid anslutning av jord och neutralledare pga vatten.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

5.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

Godkända kontrollpunkter

3/4

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/36

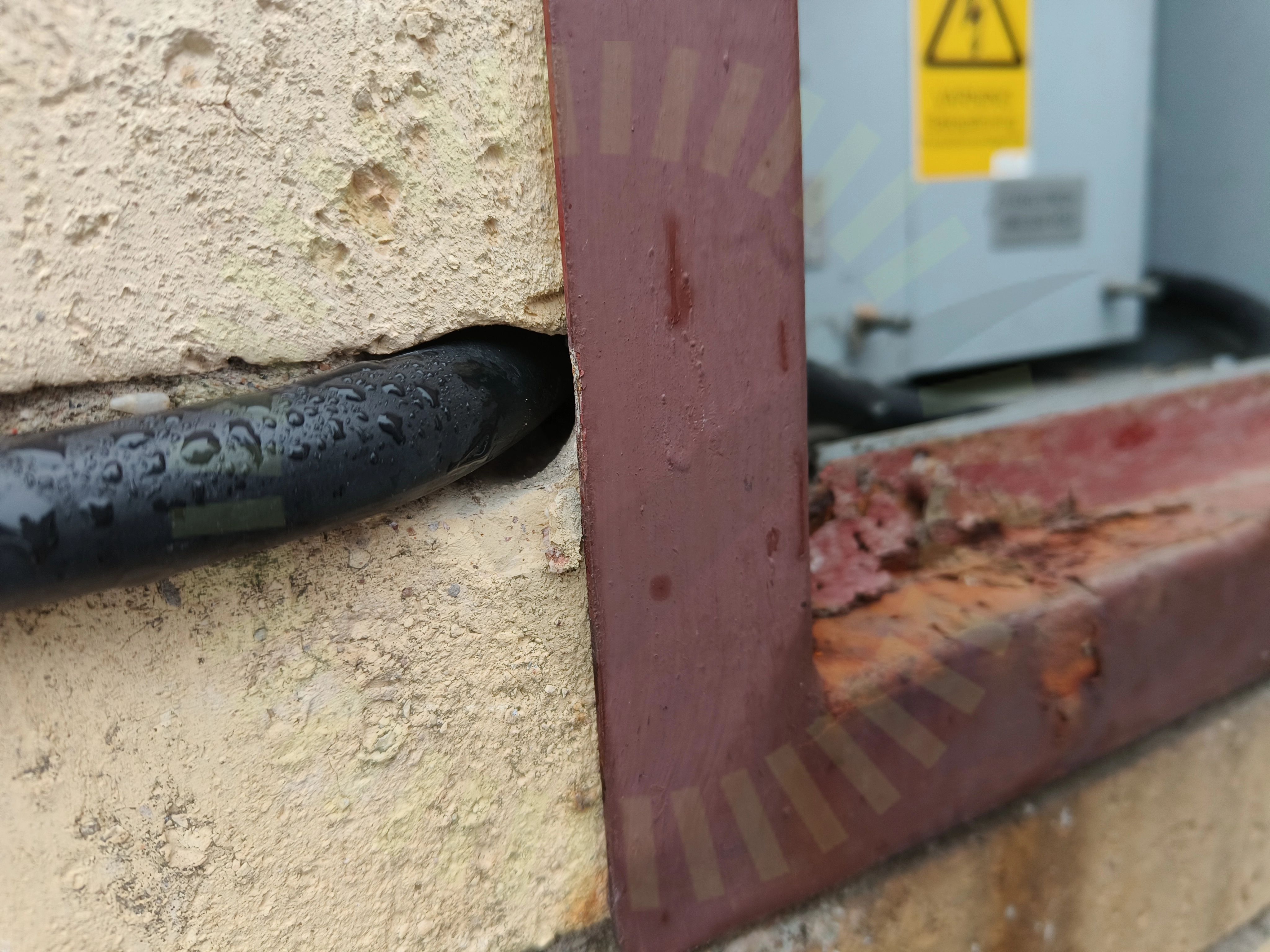

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

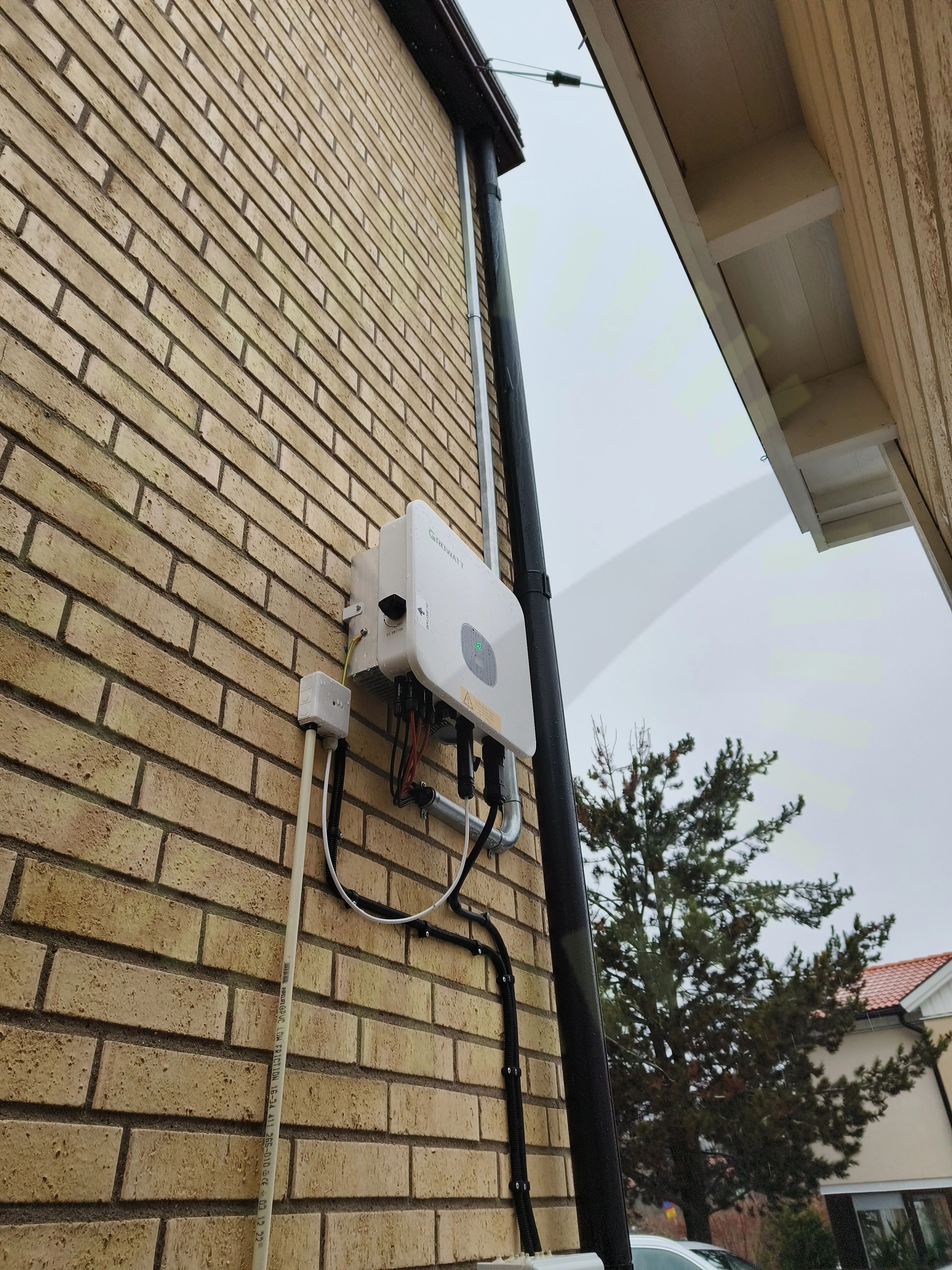

6.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

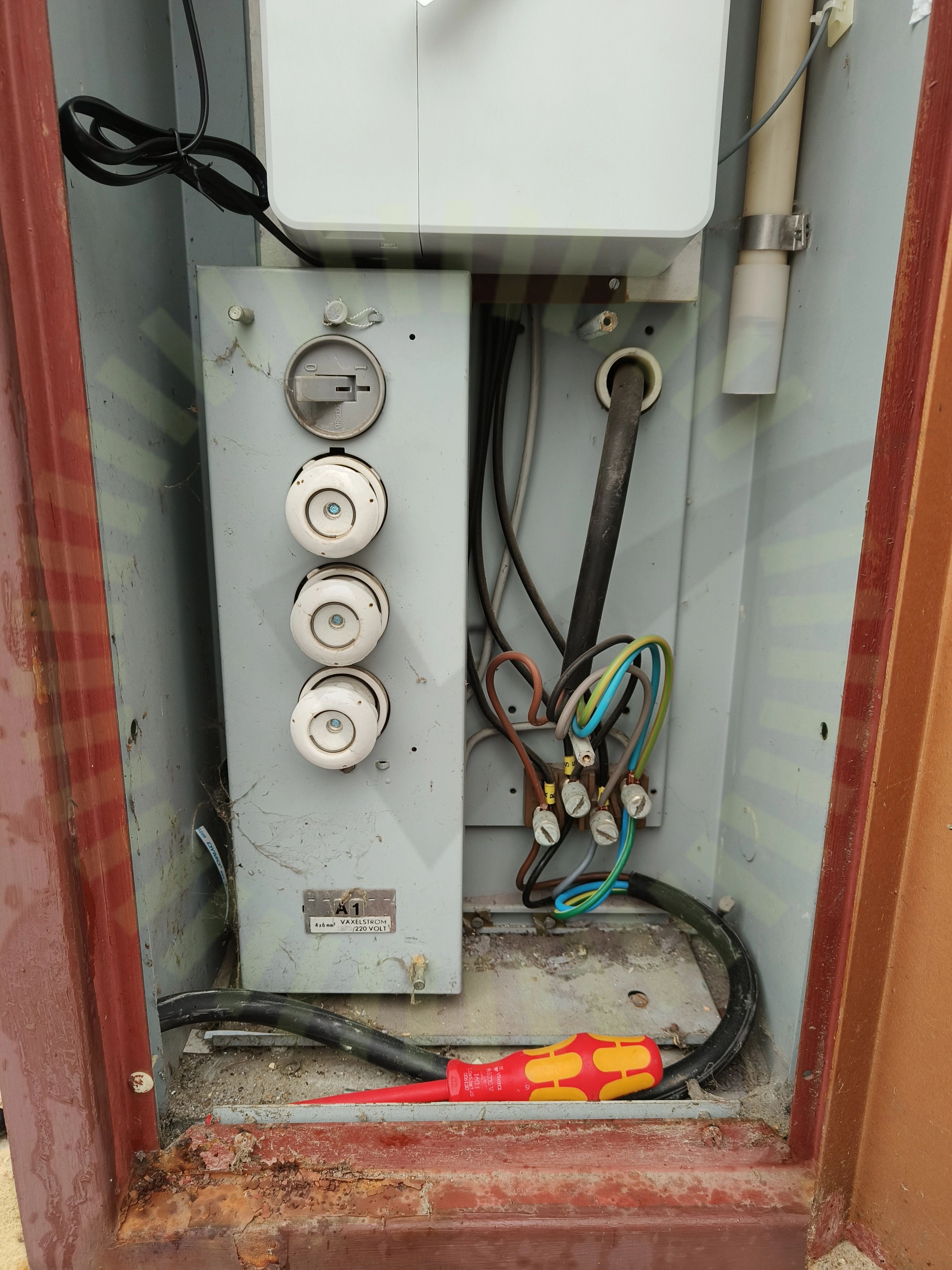

6.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Skadat kablage

Enkelisolerade ledare

Kablagets böjradie

Mekanisk påverkan

Placering

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
