Besiktningsrapport

8.7

Installation av

RSA Sol

Datum

1 november 2023

Ort

LOMMA, Skåne län

Föremål mot bakstycke

Kopplingslåda

Panelkablagets böjradie

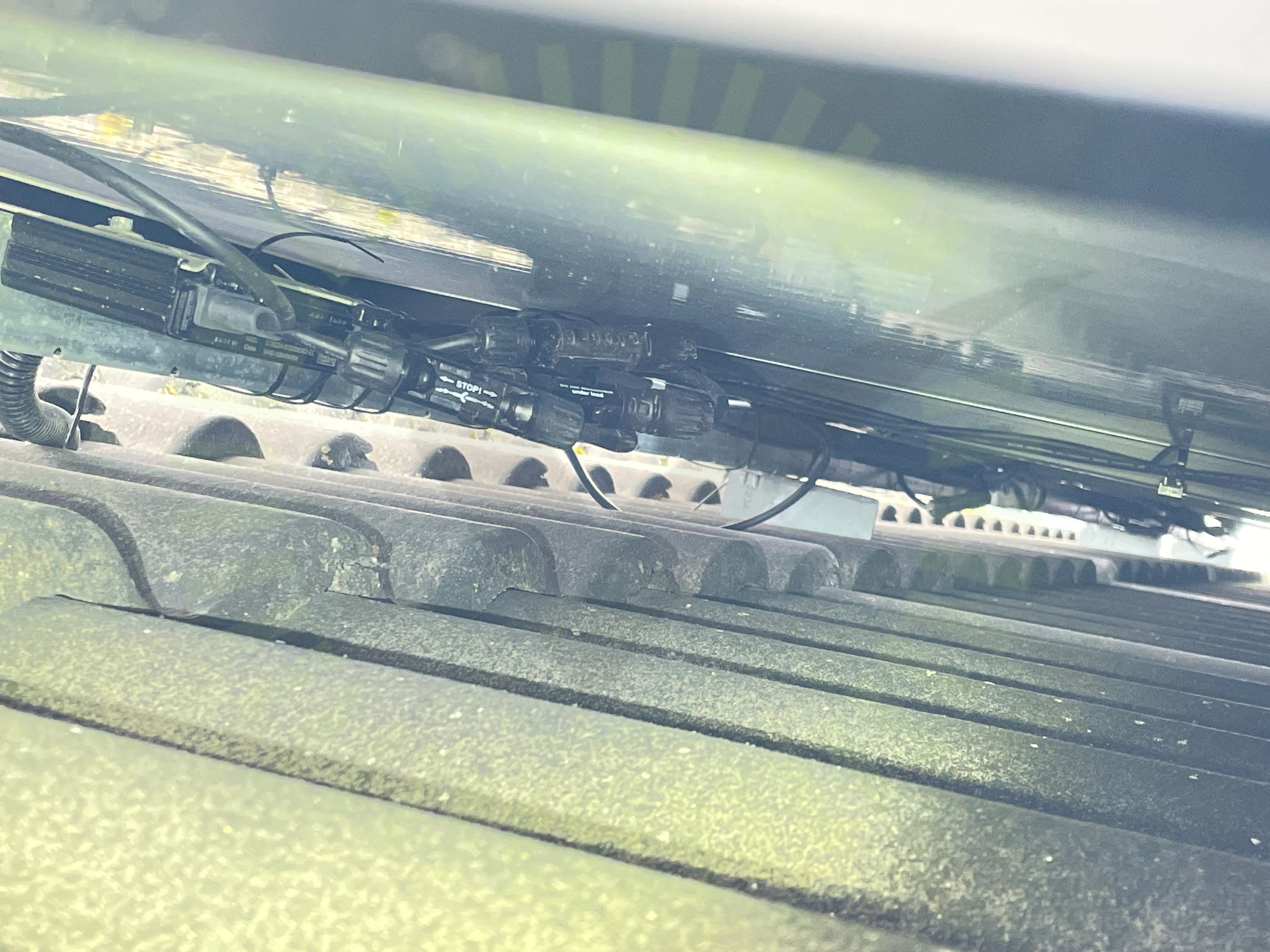

+ 3

90% godkända

10% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+WB)

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Råspont

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av RSA Sol som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Hyundai: HiE-S(XXX)VG (BF+WB) (15)Tak 1, SolarEdge: S-Serie (5)Tak 1, Weland Stål: Råspont (25)Varselmärkning (4)Växelriktare (26)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

3/15

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

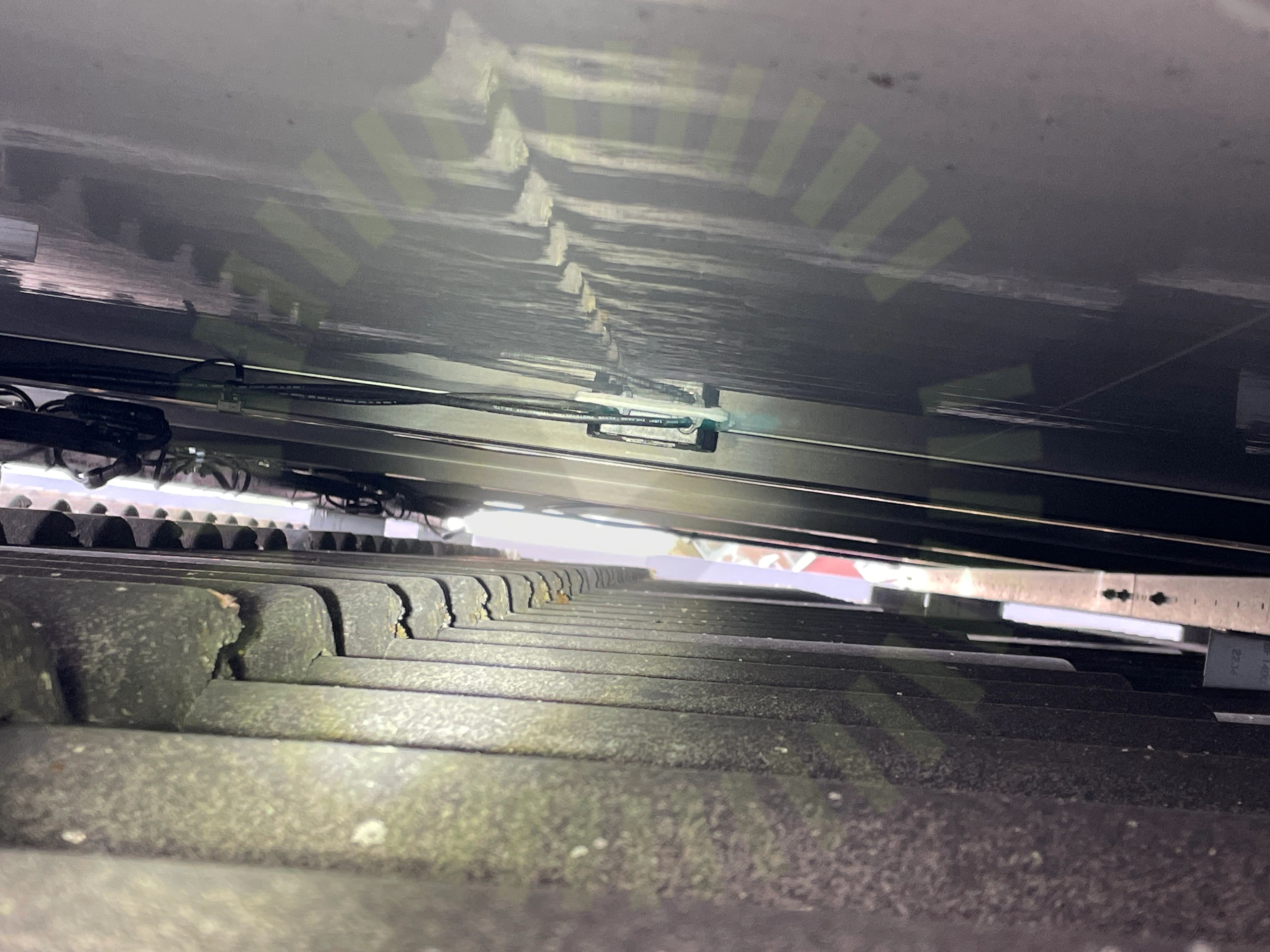

3.2 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

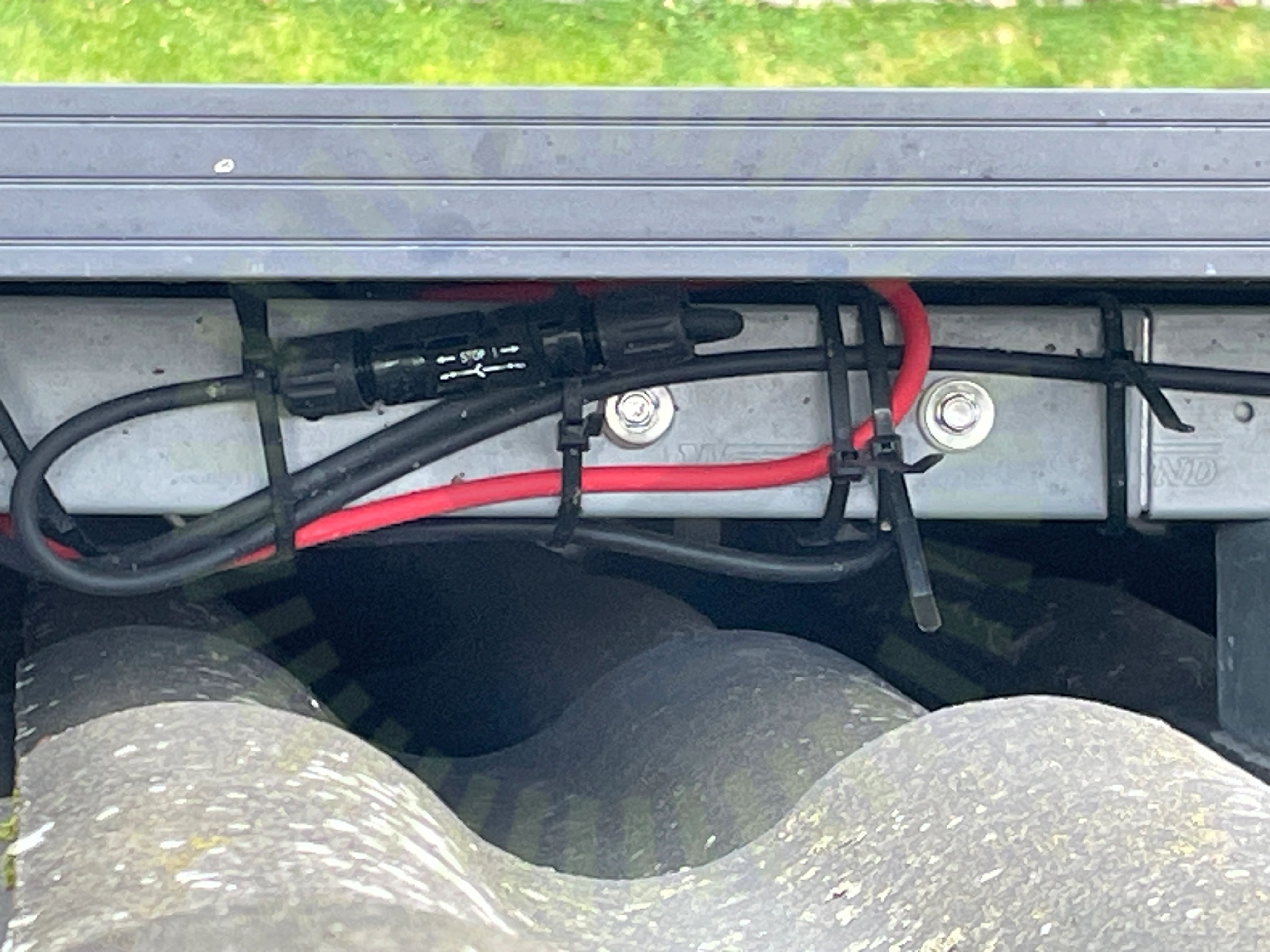

3.3 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kontakt.

Godkända kontrollpunkter

12/15

Dräneringshål

Fästenas placering

Förbindelse av kontakter

Klämmornas överlappning

Kontakter

Mellanrum panelram

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22

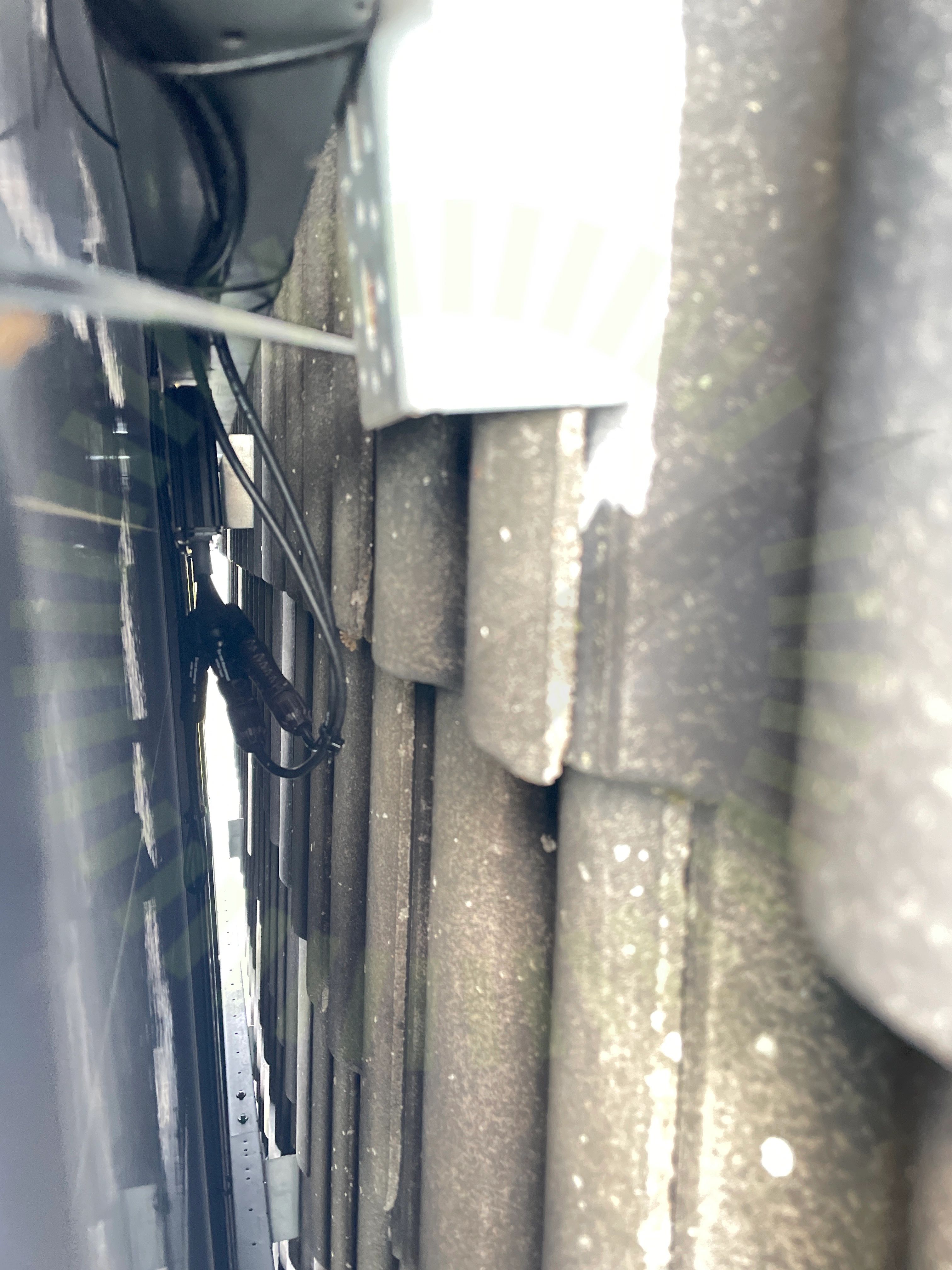

5.1 Kabeluppfästning

Inte godkänd

Kablar är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

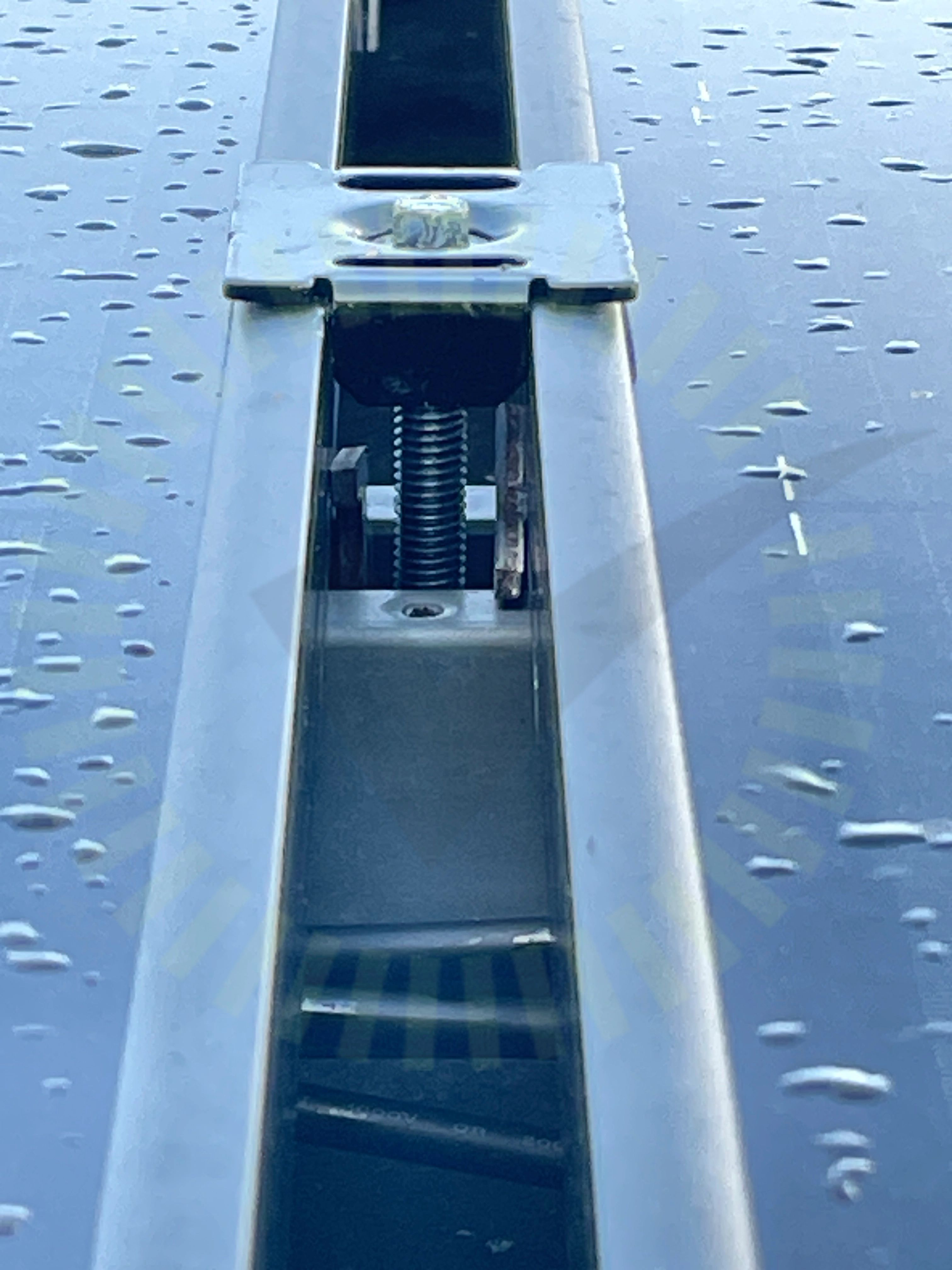

5.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

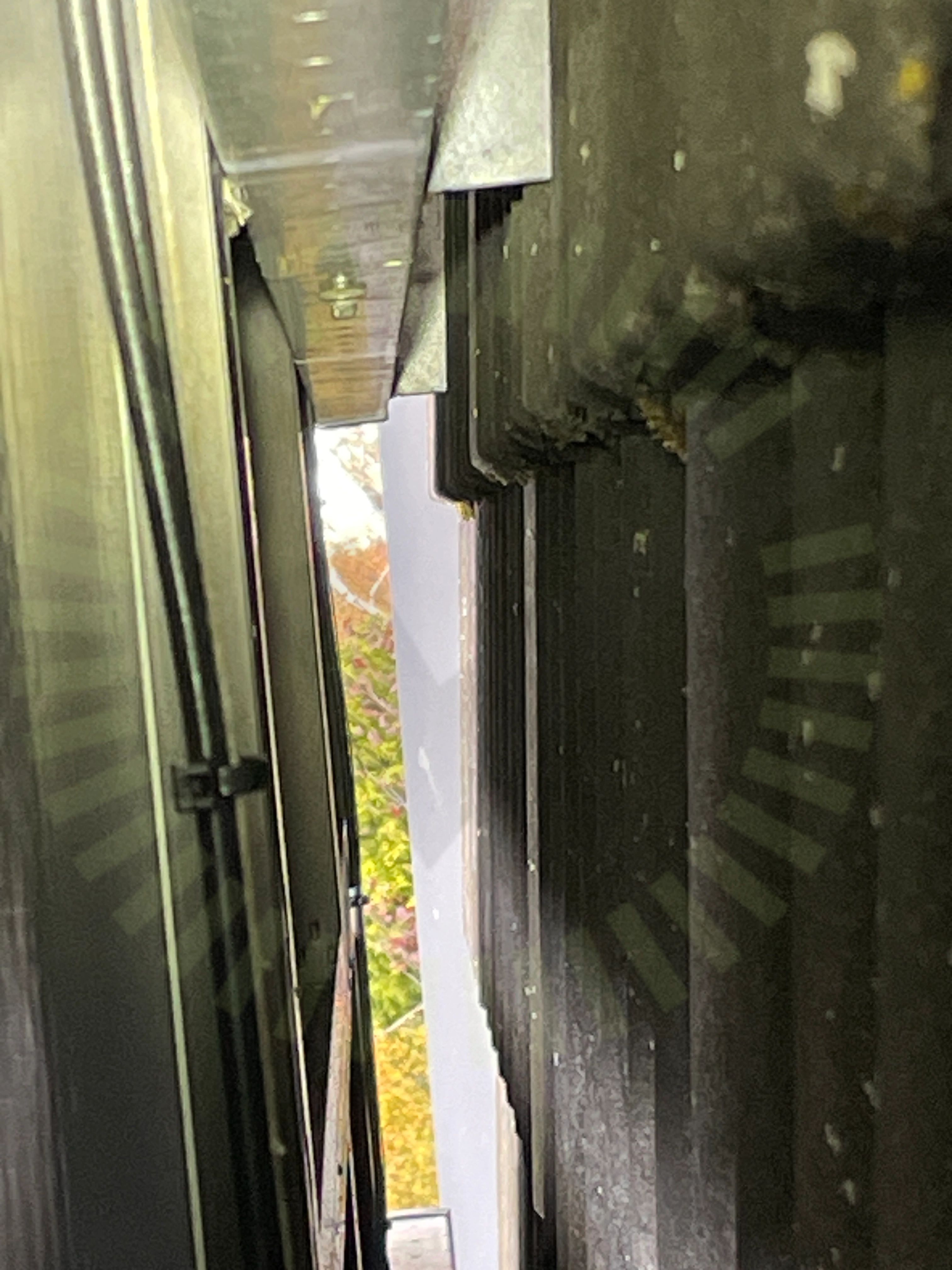

5.3 Skenskarvar

Inte godkänd

Skruvar är inte korrekt fäst i skarven.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22

Främmande material

Mittklämma skruv

Mittklämmor

Råspontsinfästning

Shims

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Förskruvning

Huvudsäkring

Infästning

Ledare fastspända

Märkning

Säkringsdimension

Tätningsinsatts

Ventilation

Vinkel

Växelriktarens kontakter
