Besiktningsrapport

8.4

Installation av

Sesol

Datum

27 april 2023

Ort

Rävlanda, Västra Götalands län

Skenskarvar

Klämmor rätt förläggning

Råspontsinfästning

+ 3

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Elmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Kapsling (9)Tak 1, Longi: LR5-54HPB 390-410M (17)Tak 1, Weland Stål: Råspont (27)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

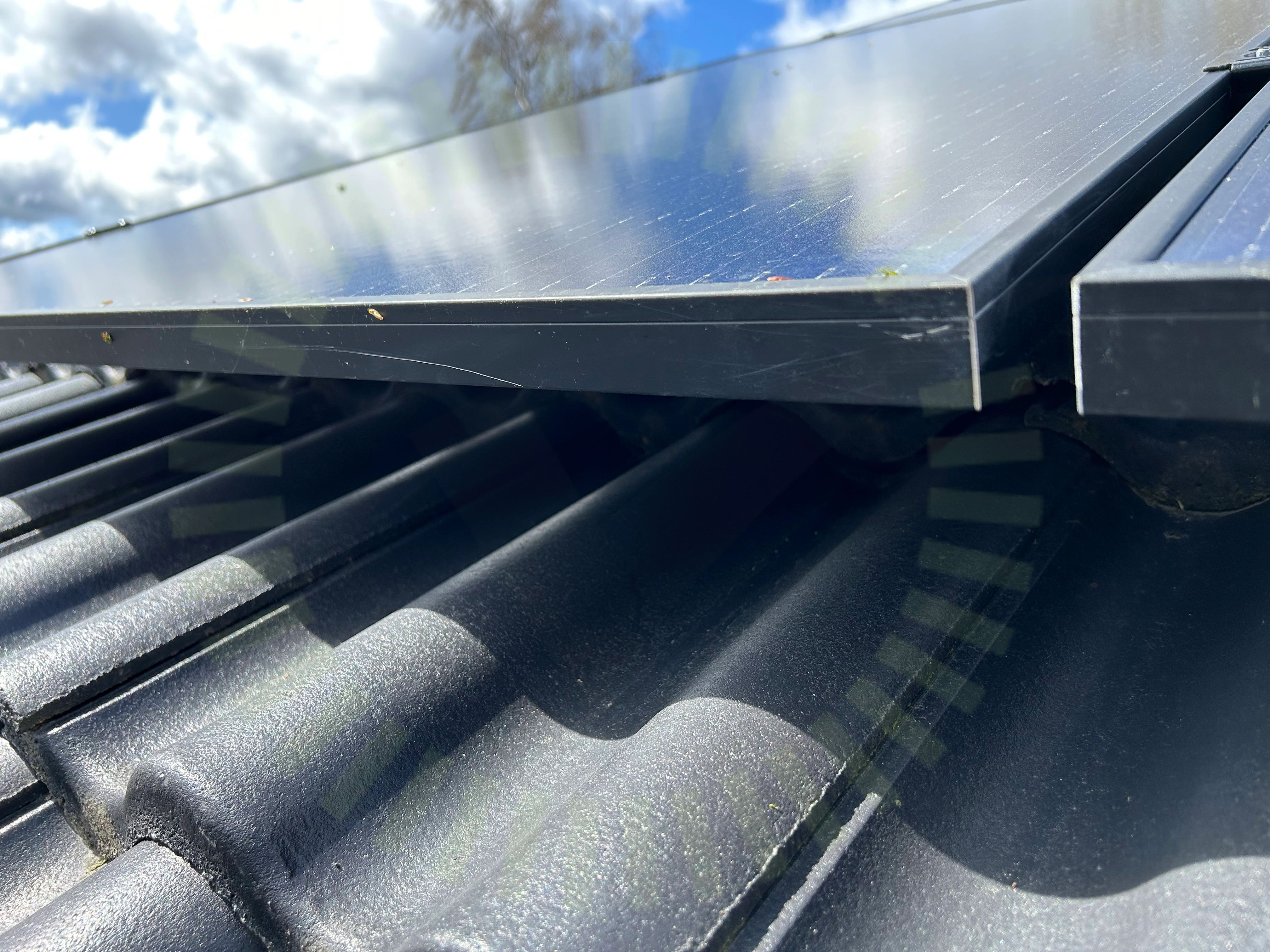

4.1 Skador

Inte godkänd

Mindre skador noterade på panelerna.

Godkända kontrollpunkter

12/17

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

4/17

Förbindelse av kontakter

Kontakter

Kopplingslåda

Panelkablagets böjradie

Tak 1, Weland Stål: Råspont

Anmärkningar

8/23

5.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

5.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Delar av klämman ligger under panelramen.

MA5111 Sid 1 (1) | Version 4 - 221117

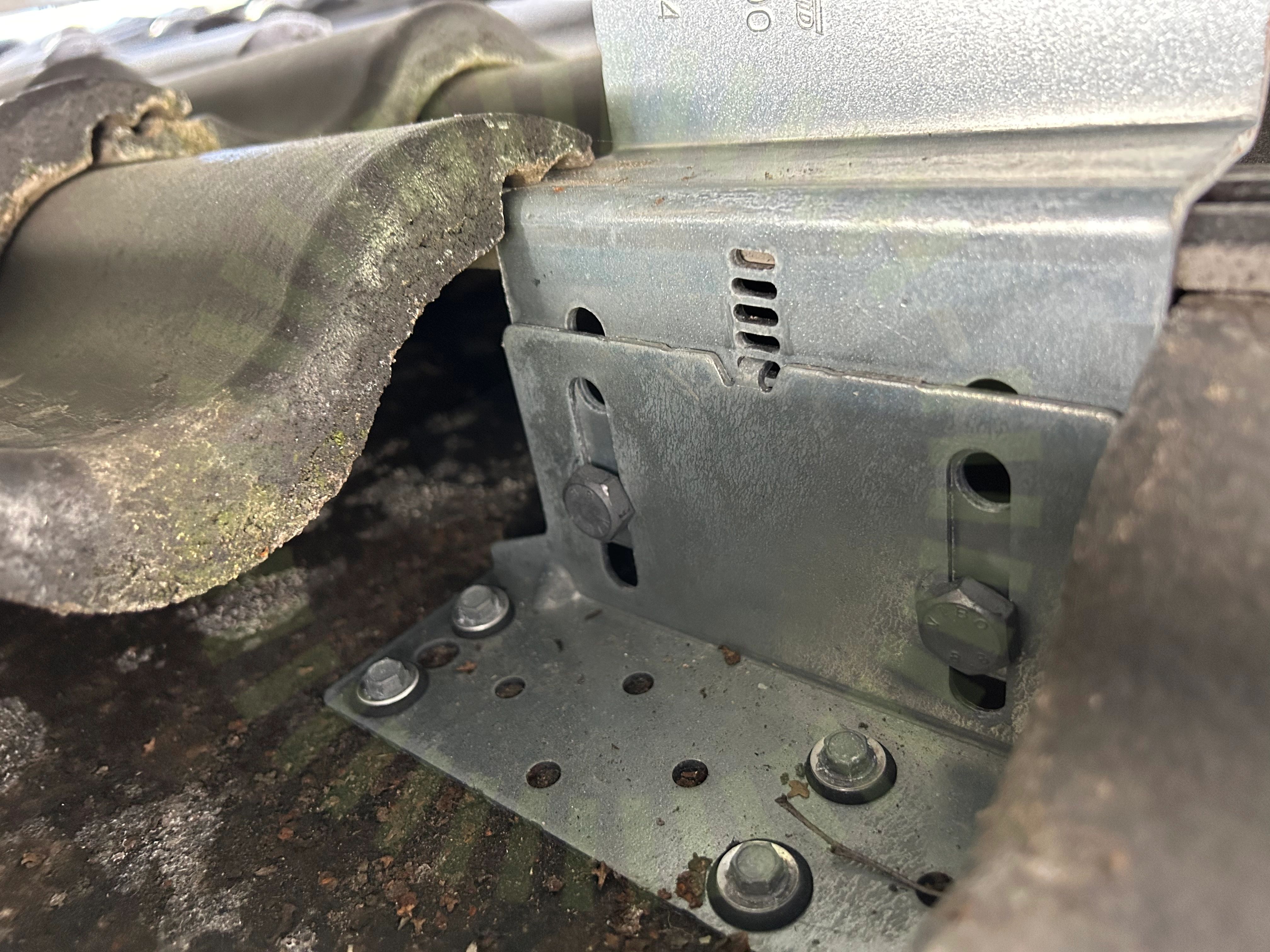

5.3 Råspontsinfästning

Inte godkänd

Fel skruvar använda för infästning.

MA5104. Sid 1 (1) | Version 4 - 221101

5.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MA5102 Sid 1 (1) | Version 3 - 221101

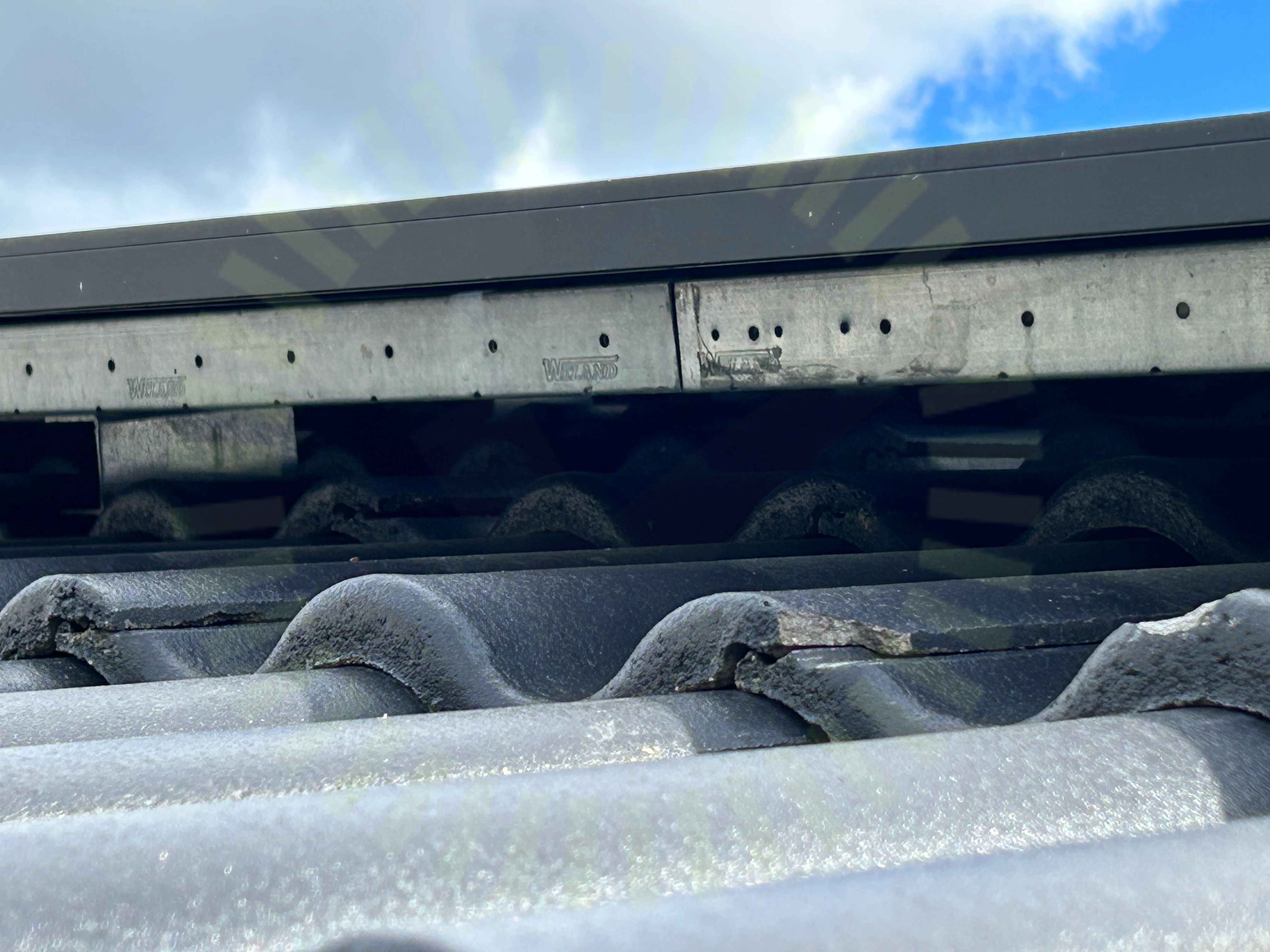

5.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

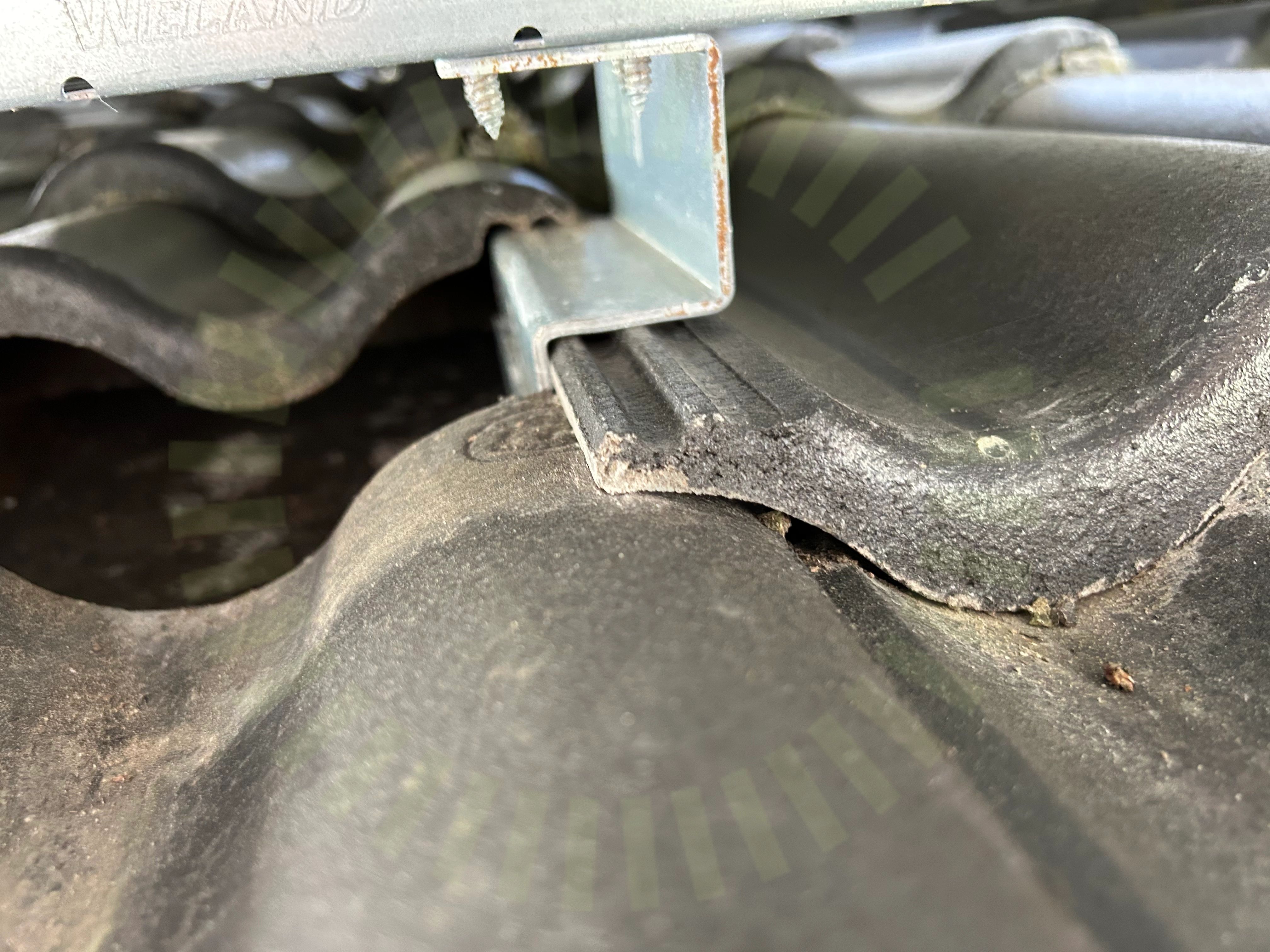

5.7 Underliggande takpanna

Inte godkänd

Inget avstånd mellan takkrokar och takpannor

MA5102 Sid 1 (1) | Version 3 - 221101

5.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. (Uppmät 90cm i mellan)

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas överhäng

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/29

7.1 Uppskalad ledare

Inte godkänd

Stort antal kadeler ligger utanför plint

Godkända kontrollpunkter

28/29

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Ventilation

Väderbeständigt material
