Besiktningsrapport

8.6

Installation av

Energy Effective Solutions

Datum

30 augusti 2023

Ort

strängnäs, Södermanlands län

Kopplingslåda

Klämmornas placering

Panelkablagets böjradie

+ 1

87% godkända

13% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

Weland Stål: Råspont

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, Weland Stål: Råspont (28)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

4/16

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

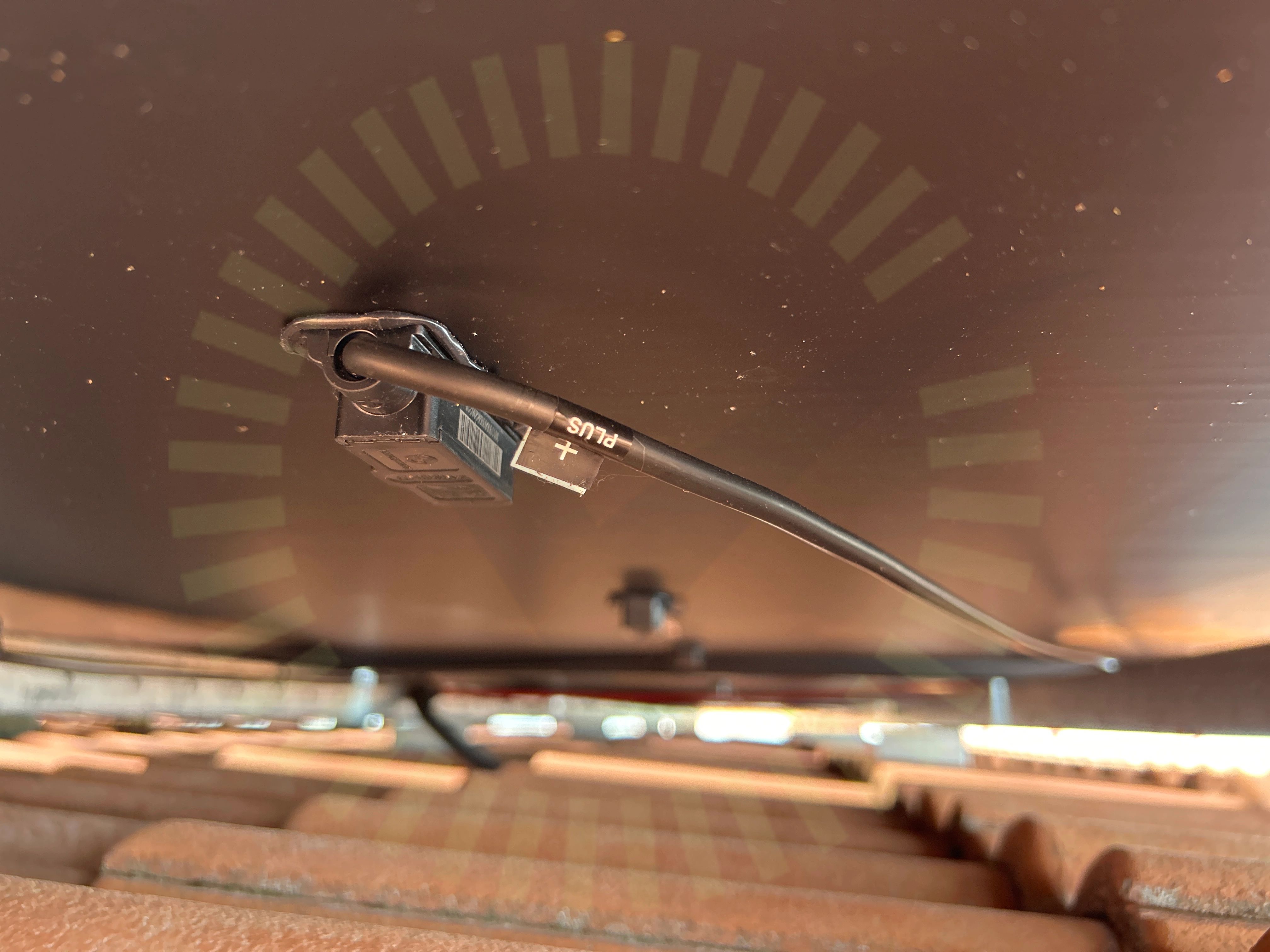

3.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

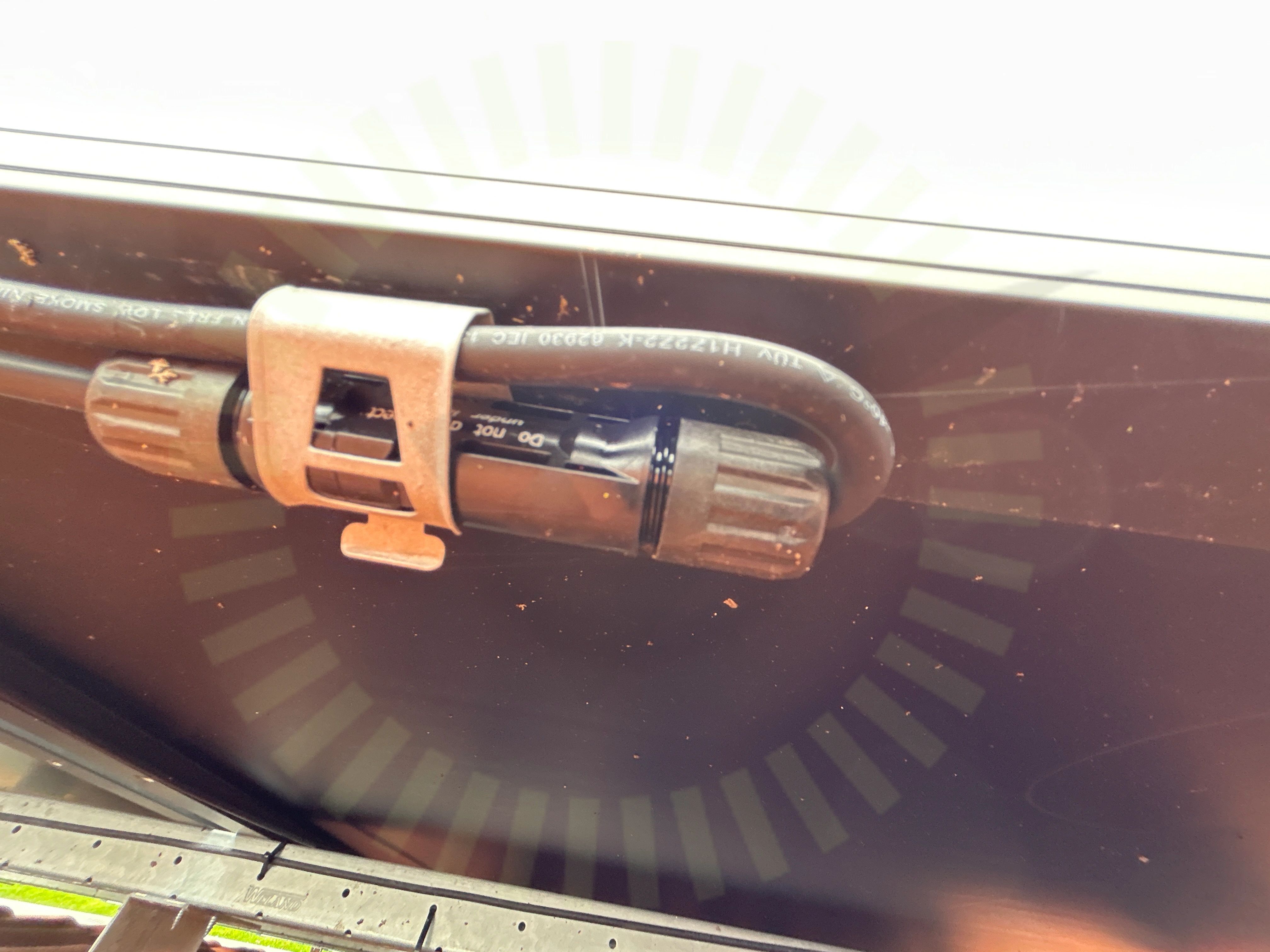

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

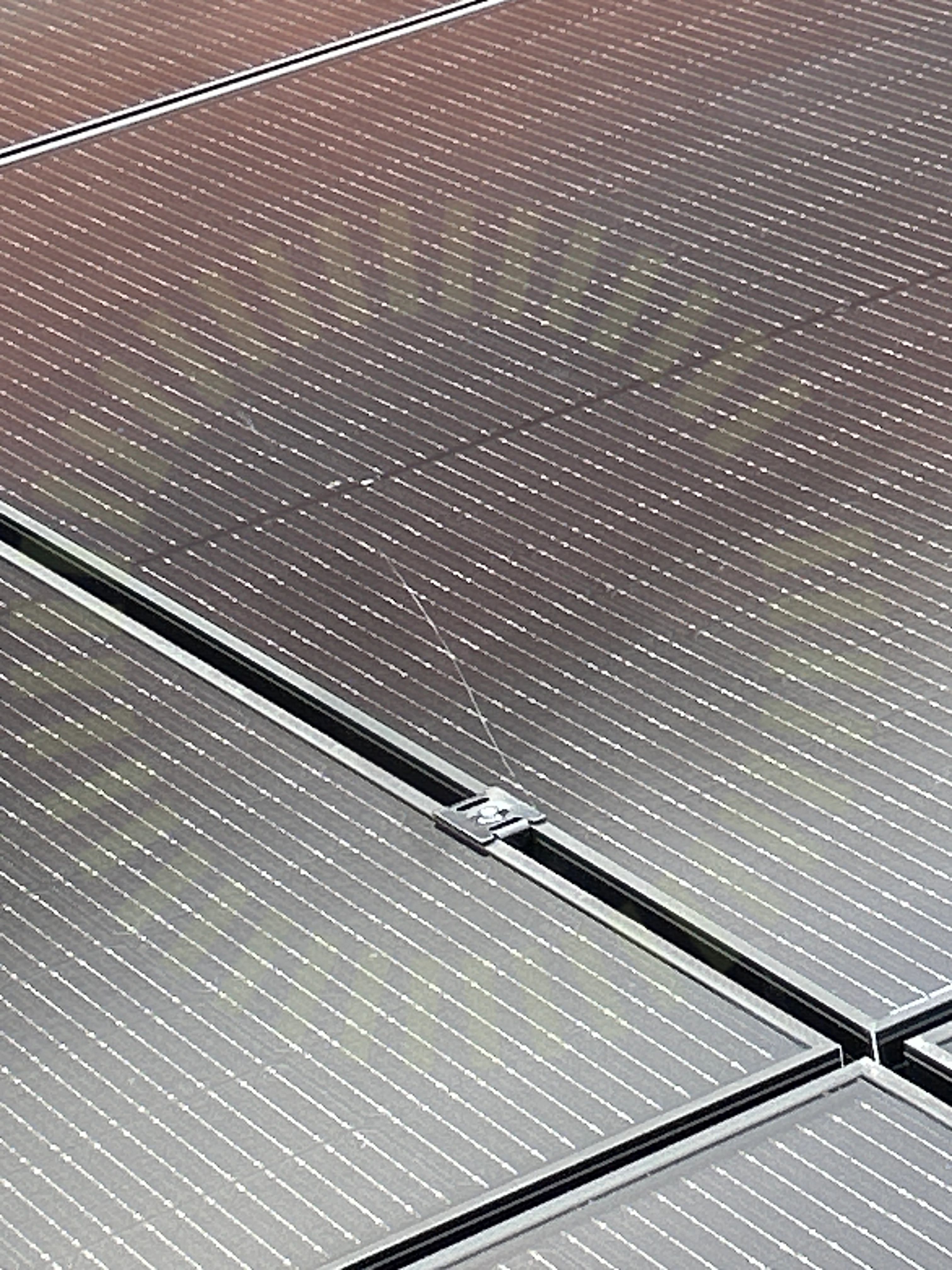

3.4 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

12/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

4.1 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.3 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

4.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas vid besiktning. Kontroll av infästningarnas avstånd ej möjlig.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Varselmärkning

Anmärkningar

1/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid central som växelriktaren är ansluten till.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/33

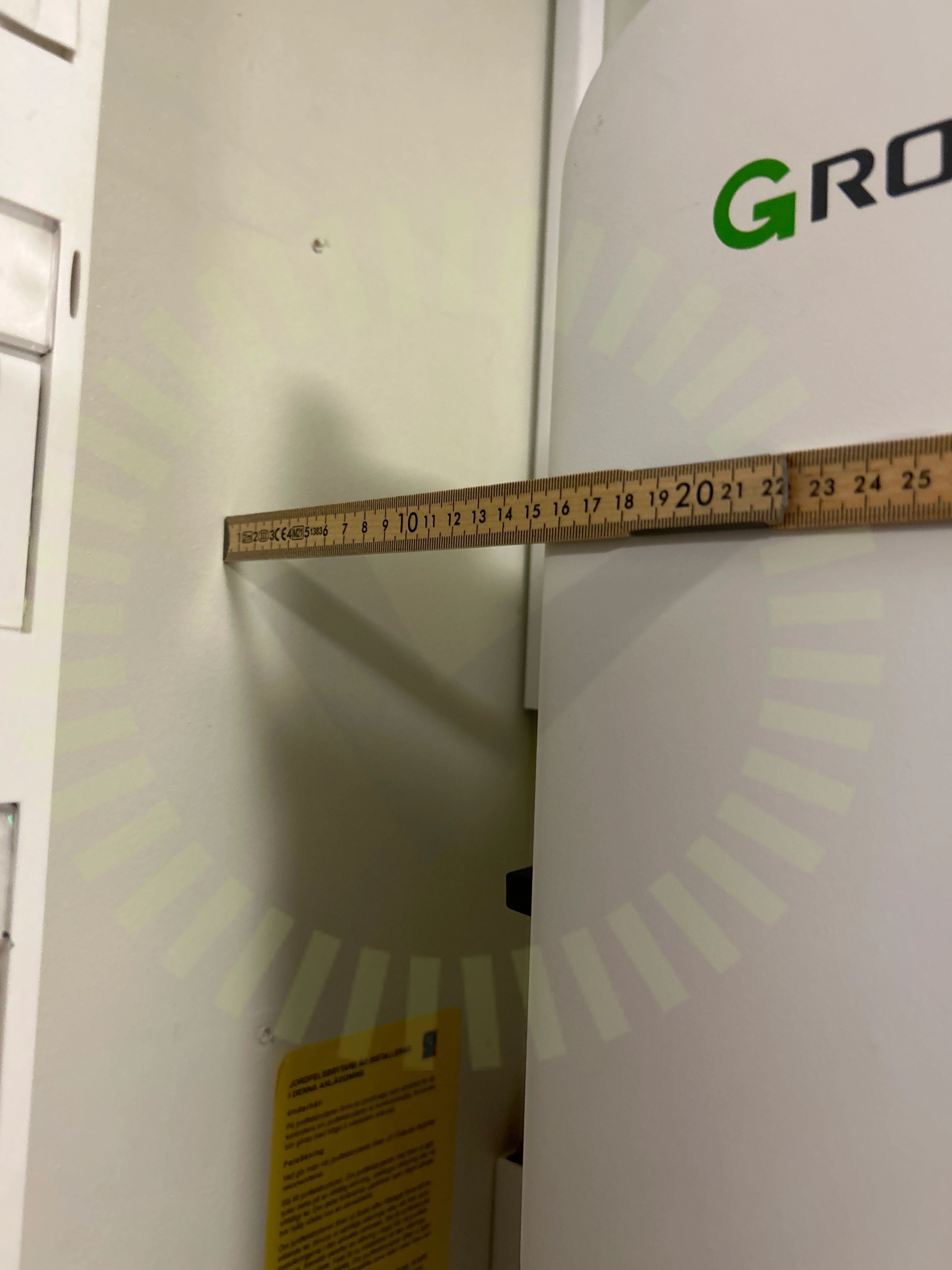

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

Godkända kontrollpunkter

28/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/33

DC Max Spänning

DC Min Spänning

Genomföringar

Strängdesign
