Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

23 mars 2023

Ort

KOLMÅRDEN, Östergötlands län

Takkrokarnas CC

Kabeluppfästning

Skenans utstick för klämma

+ 10

84% godkända

16% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Elmaterial: Kapsling

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Kapsling (9)Tak 1, ESDEC Lutande Panntak (32)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/31

4.1 Glipa mellan takpannor/ trasiga takpannor

Rekommendation

Ej utslipad skapar stora glipor mellan pannor , risk för att att väta tränger in

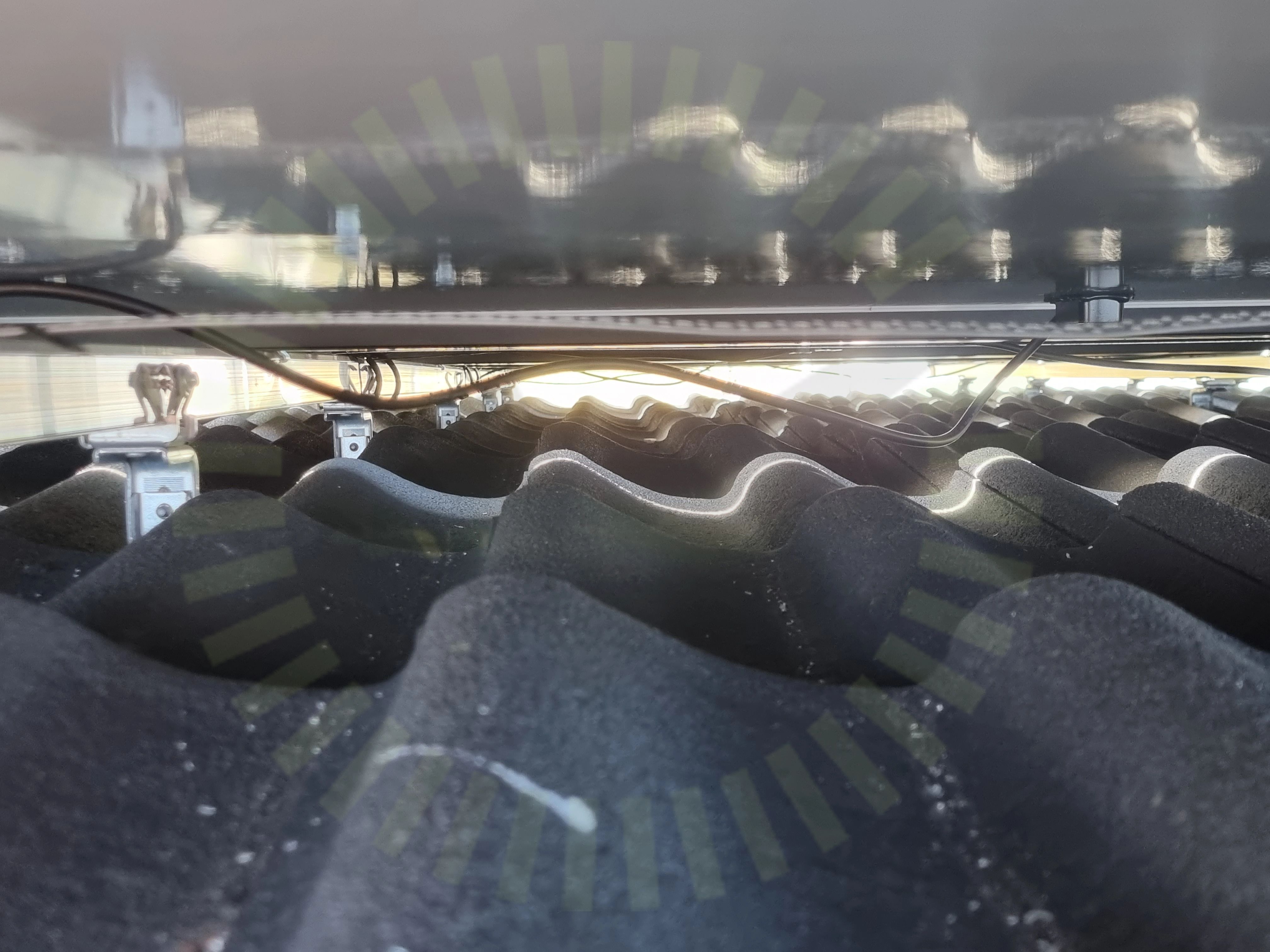

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

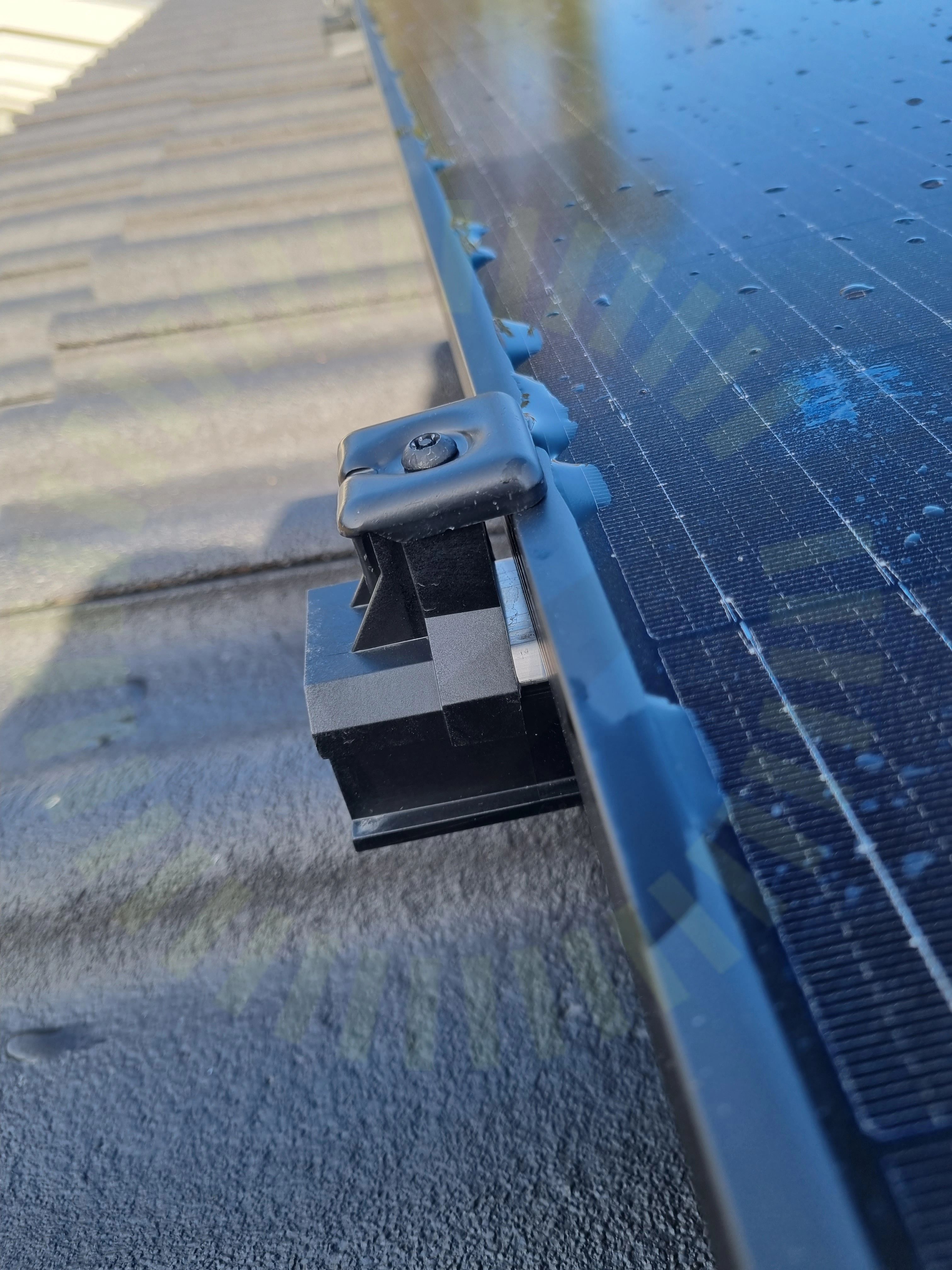

4.3 Skenans utstick för klämma

Inte godkänd

För lång, klämman Ligger ej mot panelram

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

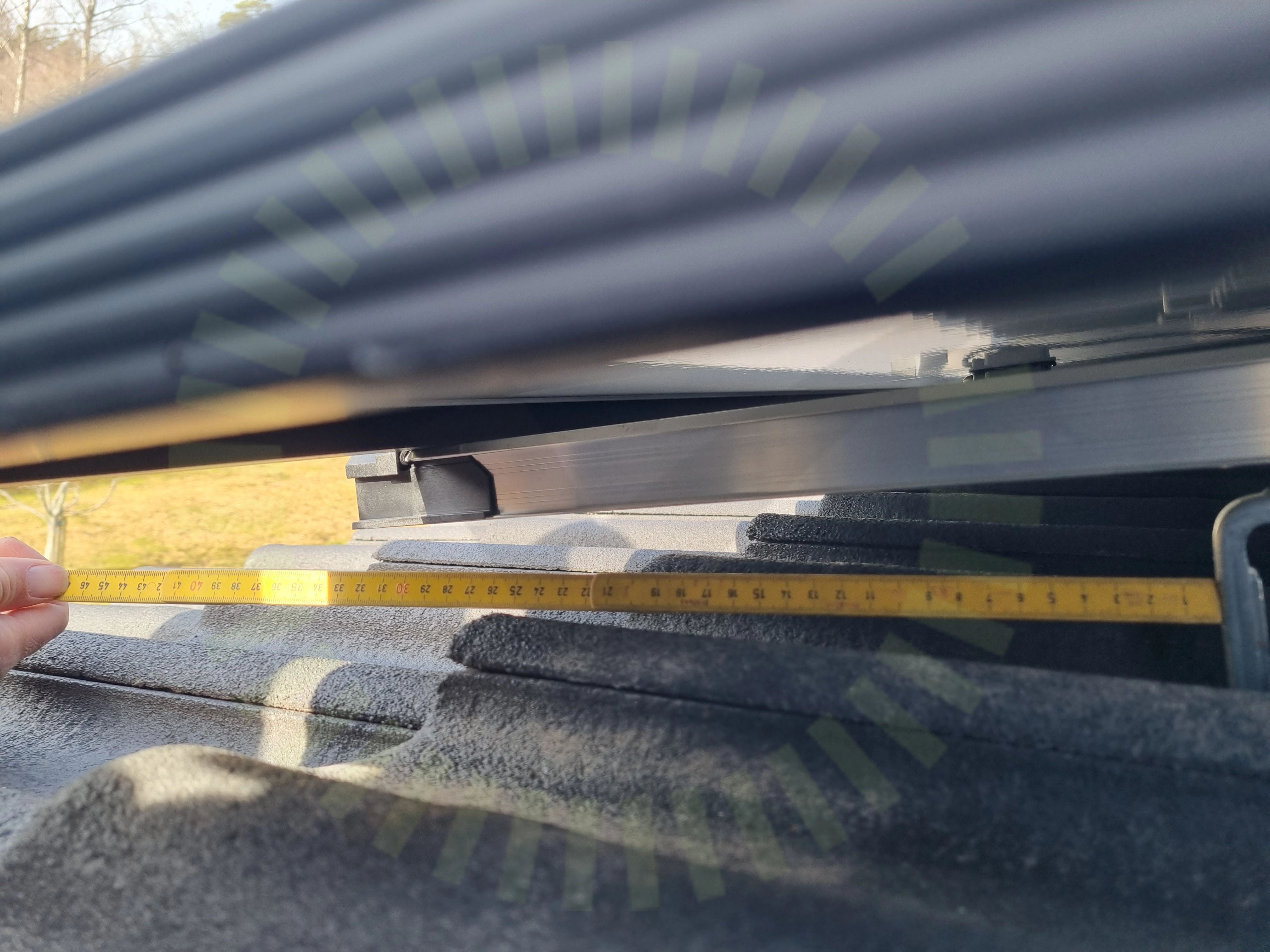

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

4.6 Termisk brytpunkt skenor

Inte godkänd

Saknas lastberäkning

Snö- och vindlastberäkning

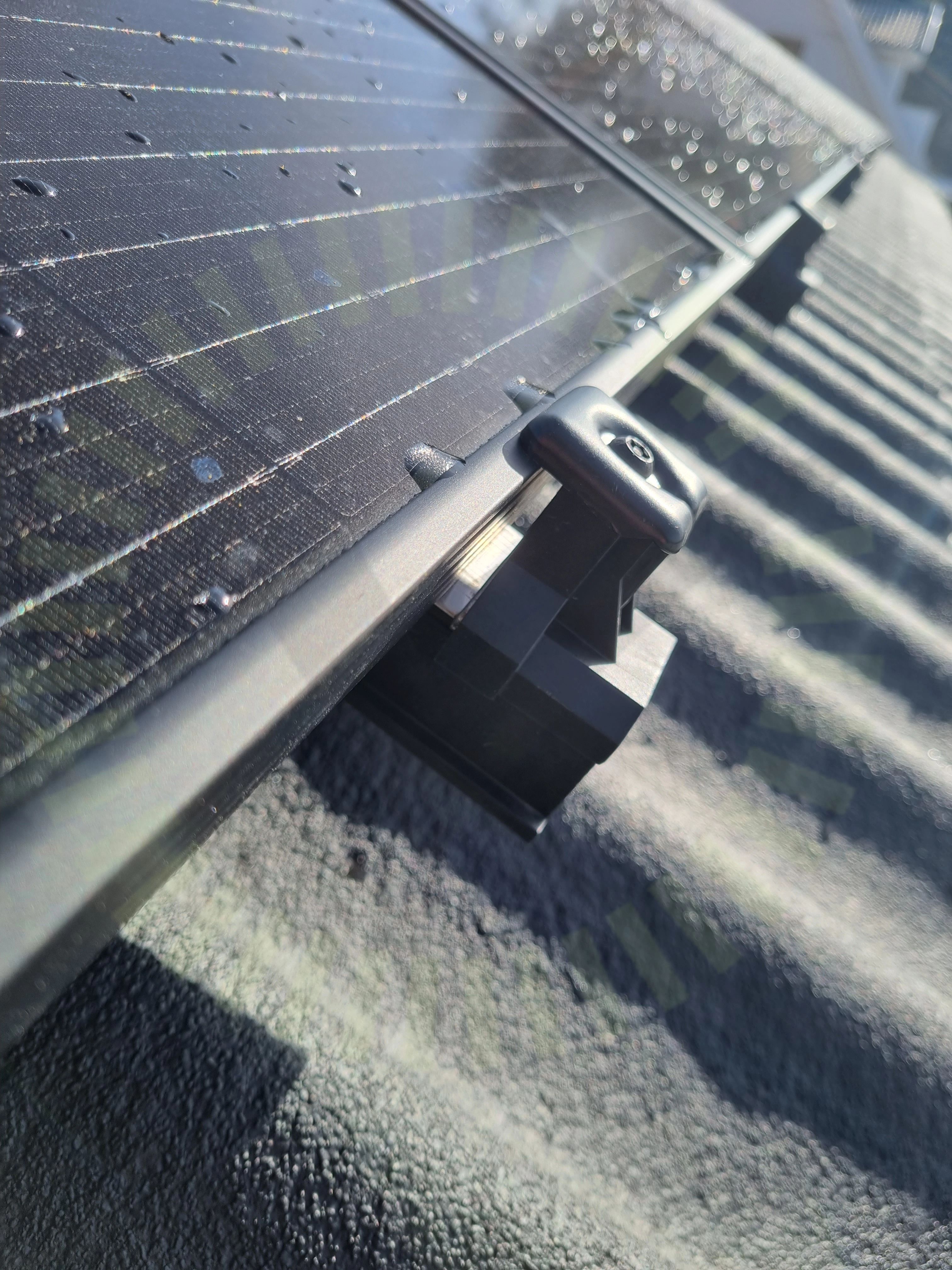

4.7 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

4.8 Takkrokarnas CC

Inte godkänd

Saknas lastberäkning, uppmätt 950cc mitten och 600cc kanter

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/31

Använd skruv för klämma

Dräneringshål pekar neråt

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skarp kant

Skenornas infästning

Skenskarvar

Skydd

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

4/18

5.1 Avstånd till havet

Inte godkänd

Avstånd till havet närmre än 1 km. Underlag saknas för godkännande av risen.

PV module installation and maintenance manual A1 2023 sida 16.

5.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Esdec

PV module installation and maintenance manual A1 2023 sida 22.

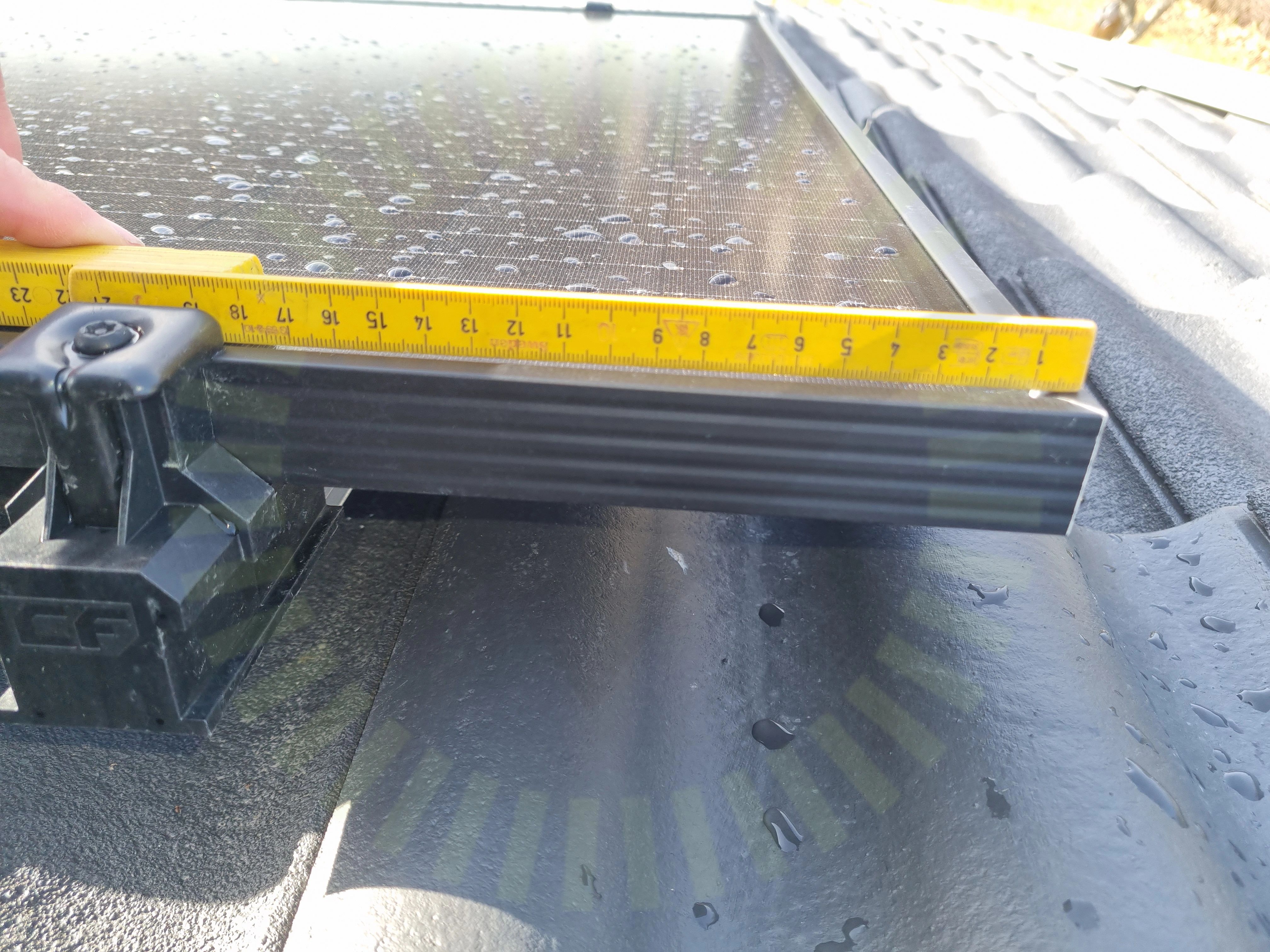

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

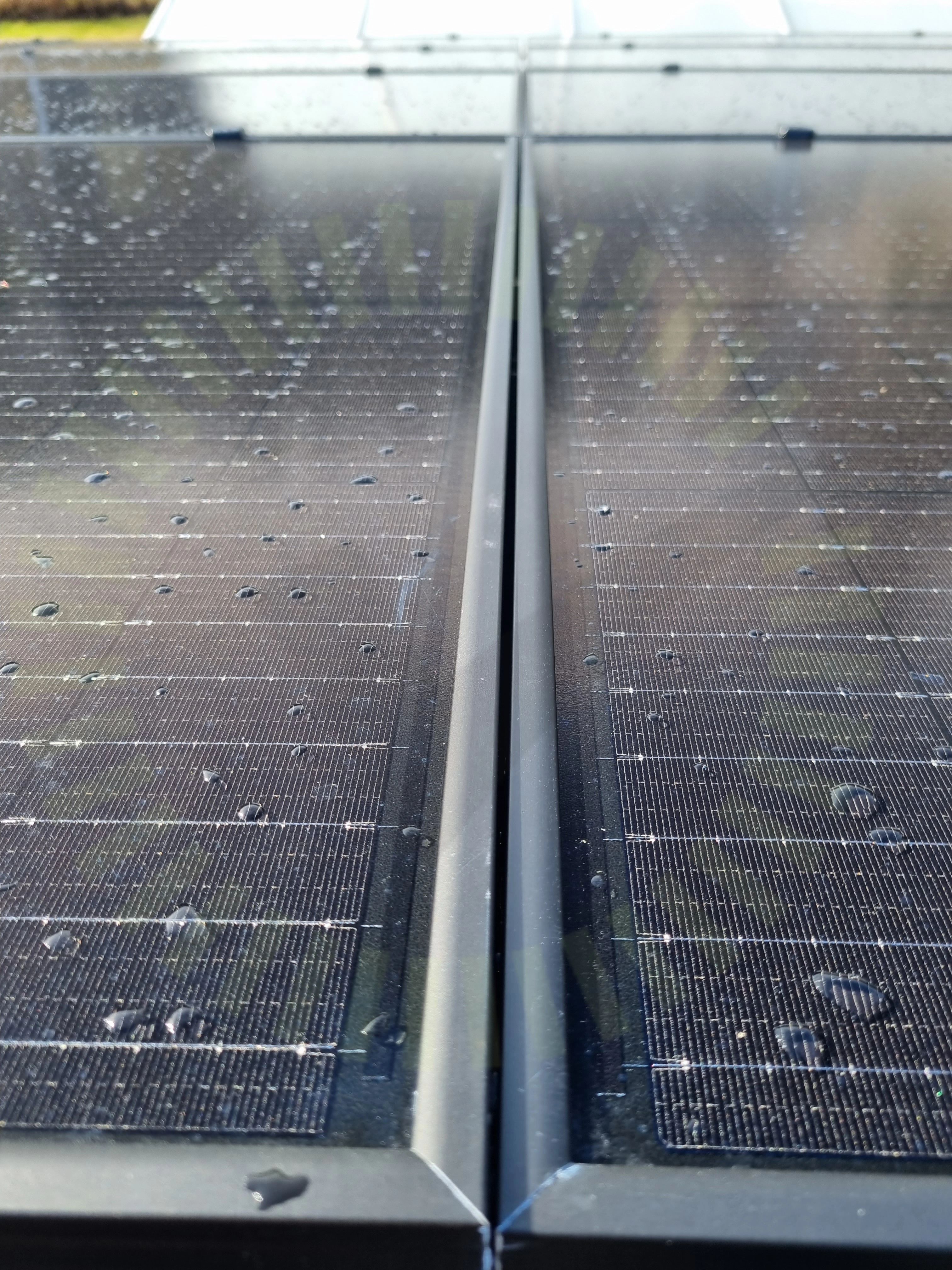

5.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PV module installation and maintenance manual A1 2023 sida 19.

Godkända kontrollpunkter

13/18

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/31

7.1 AC Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.3 Märkning

Inte godkänd

Märkning saknas. Säkringar ac brytare dc brytare växelriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)

7.4 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

27/31

AC anslutning växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Placering

Smartmätare

Säkringsdimension

Ventilation
