Jämför leverantörerRaymondBesiktningsrapport i Norrköping

Besiktningsrapport

7.6
x

Installation genom

Raymond

Datum

14 juli 2023

Ort

Norrköping, Östergötlands län
Förbindelse av kontakter
Förbindelse av kontakter
PEN-ledare
PEN-ledare
Skenornas infästning
Skenornas infästning
+ 7
+ 7
86% godkända14% ej godkända

Om installationen

PanelerEcoDelta: ECO-395-415M-60SBF
OptimerareFerroAmp: SSO 8kW
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareFerroAmp 14kVA
TillbehörSäkerhetsbrytare AC
TillbehörDistributionsbox
TillbehörUndercentral
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Distributionsbox (4)EcoDelta: ECO-395-415M-60SBF (18)FerroAmp 14kVA (37)FerroAmp: SSO 8kW (9)Säkerhetsbrytare AC (6)Undercentral (7)Van der Valk: ValkPitched - Clamp (19)

Distributionsbox

Godkända kontrollpunkter

4/4
FörskruvningarInfästningIP-KlassningKabel

EcoDelta: ECO-395-415M-60SBF

Anmärkningar

3/18

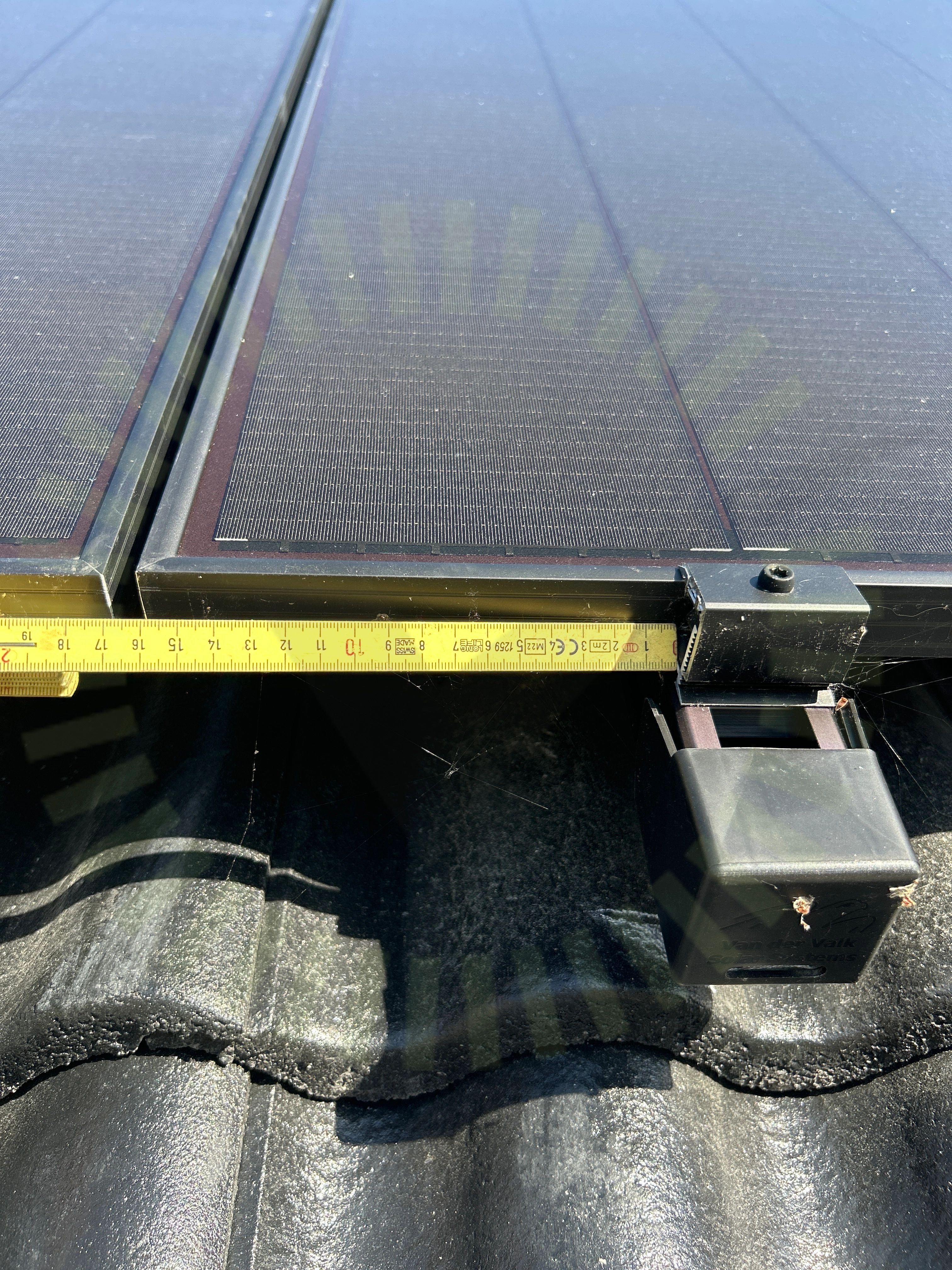

Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Klämmorna är inte placerade i tillverkarens angivna zon. Underlag för använd klämzon saknas.

EcoDelta, ECO Shingled v2.1. Sida 12/16.
Förbindelse av kontakter

2.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

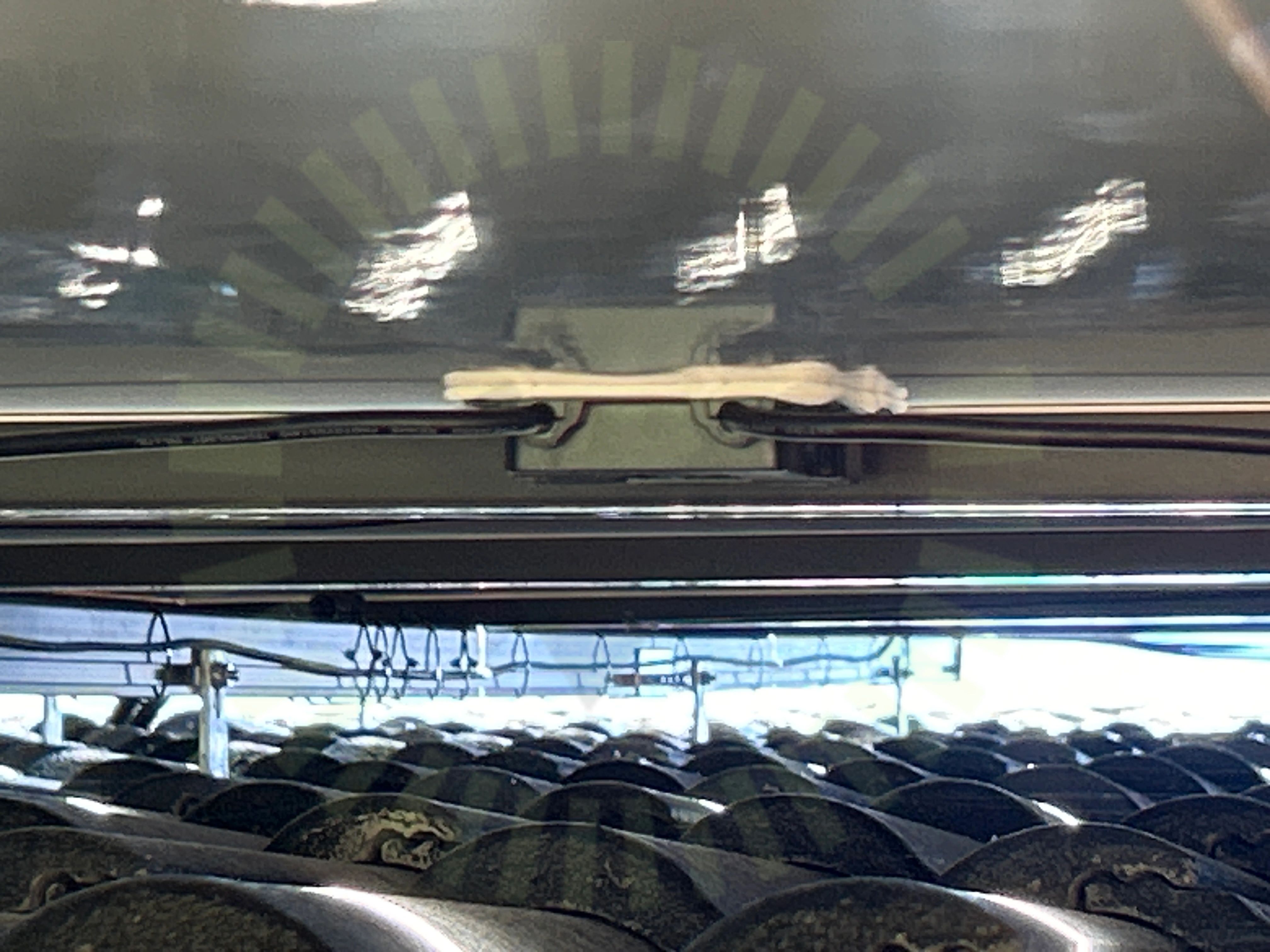

Kopplingslåda

2.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

15/18
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakterSträngförläggning

FerroAmp 14kVA

Anmärkningar

5/37

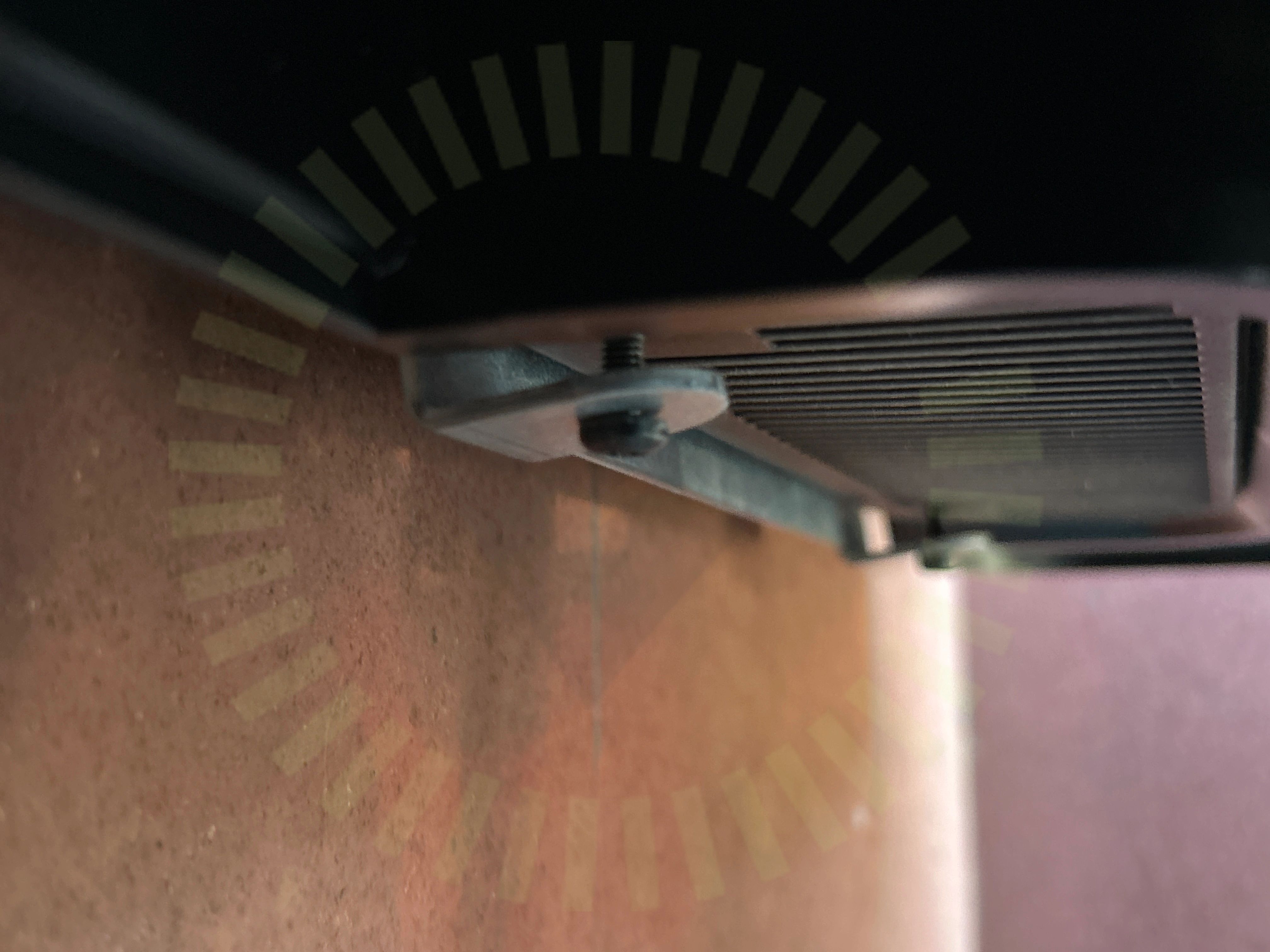

Fastsäkring av produkt

3.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

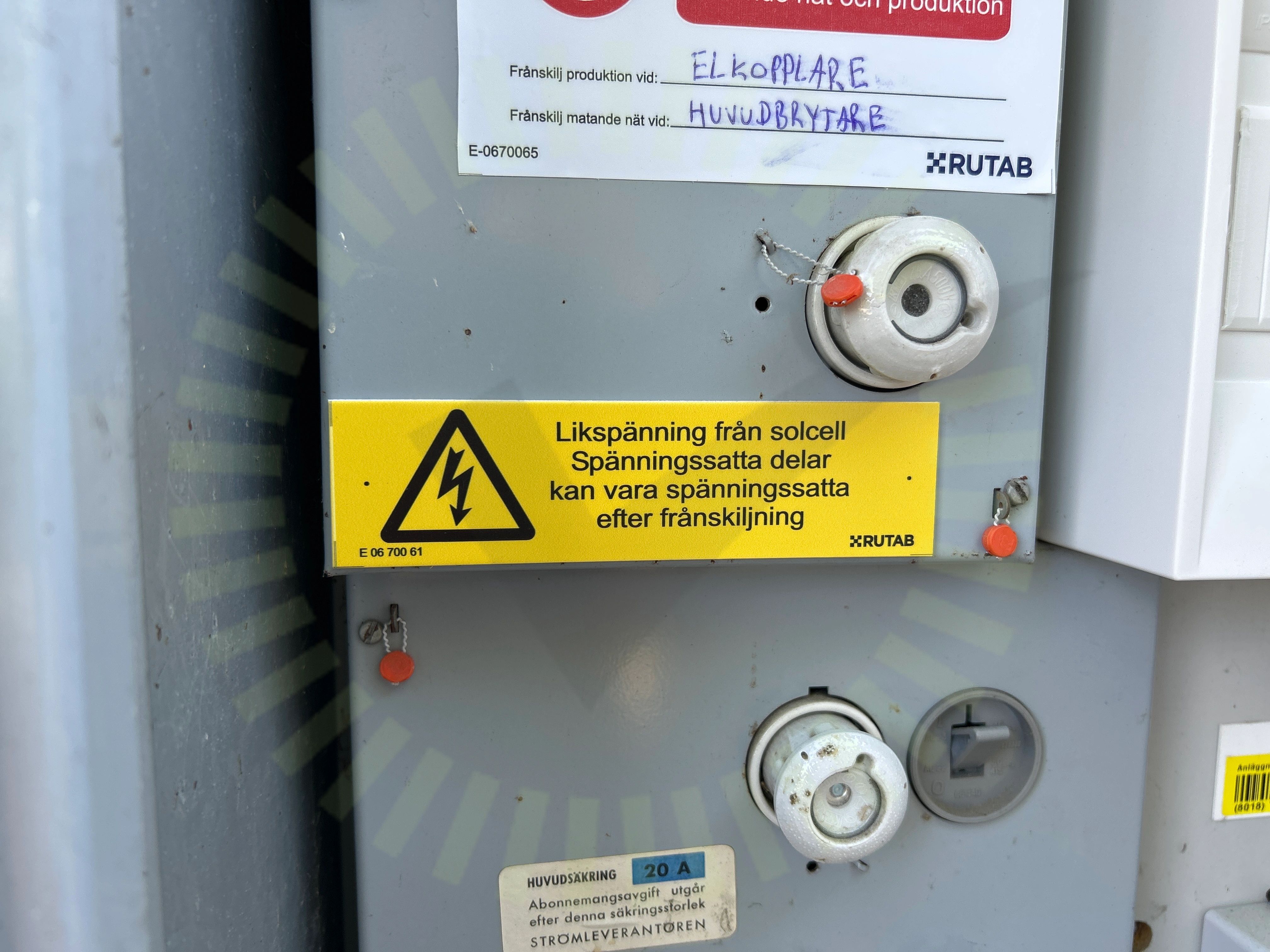

Missvisande varselmärkning

3.2 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

3.3 Märkning

Inte godkänd

Märkning saknas vid växelriktarens säkring.

3.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.5 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Godkända kontrollpunkter

31/37
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningHuvudsäkringInformering av solcellerInfästningInternetKabelKabeldimensioneringLedare anslutnaLikspänningskomponenterSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaStrömtransformatorerSäkringTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

1/37
Genomföringar

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Säkerhetsbrytare AC

Anmärkningar

1/6

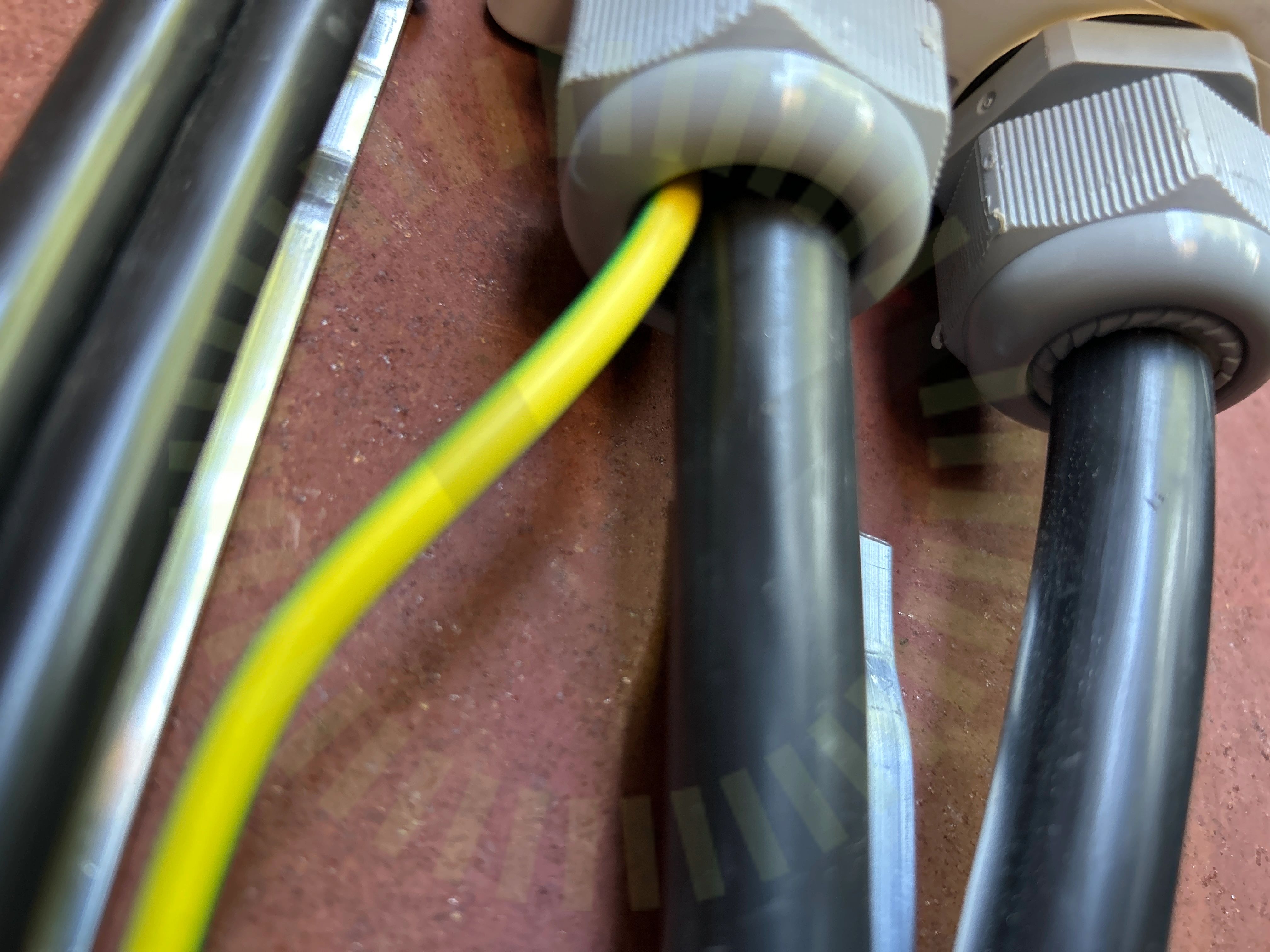

Förskruvningar

5.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Undercentral

Anmärkningar

1/7

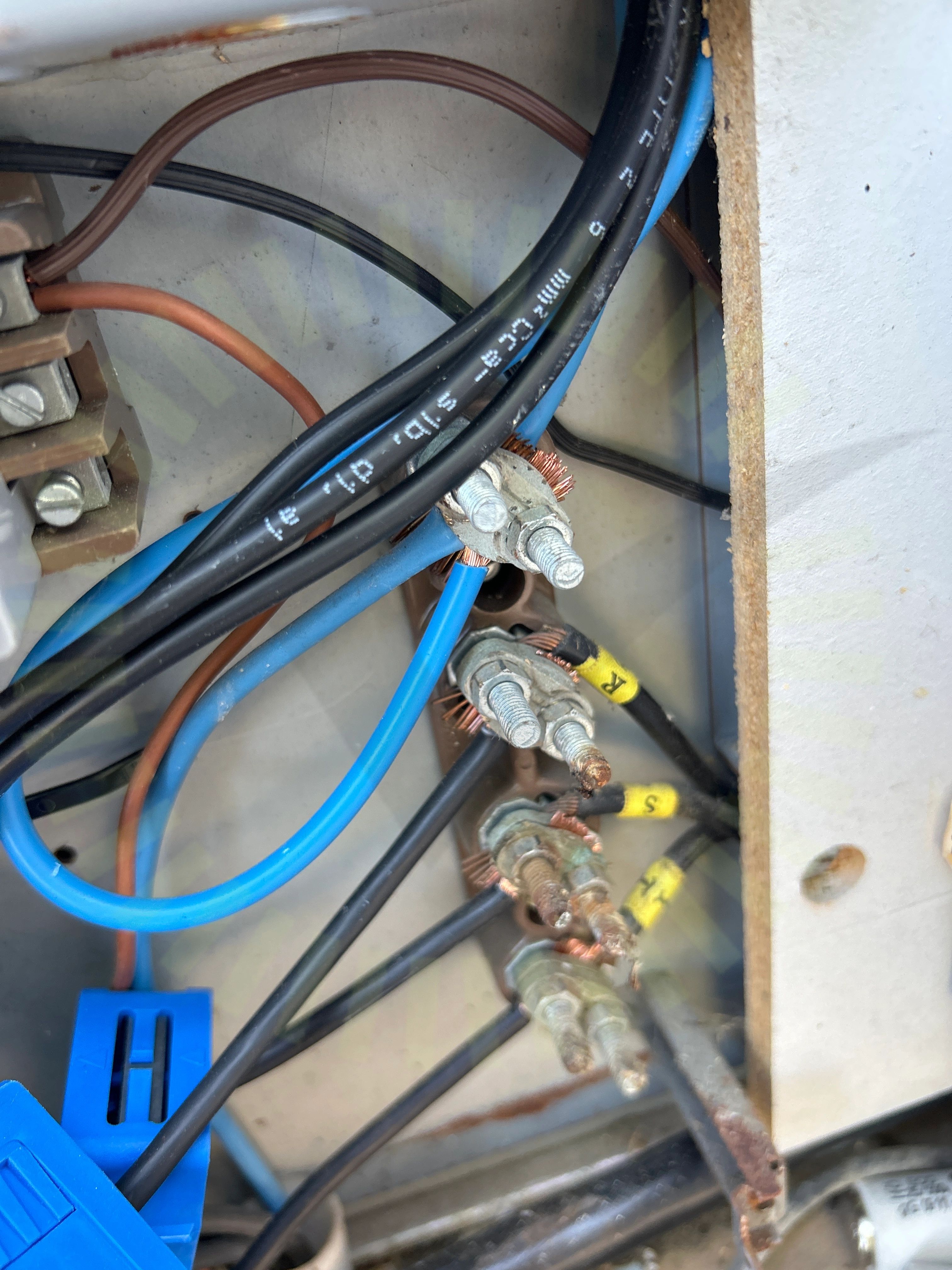

PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension, fel färg och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BrytareBöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Van der Valk: ValkPitched - Clamp

Anmärkningar

5/19

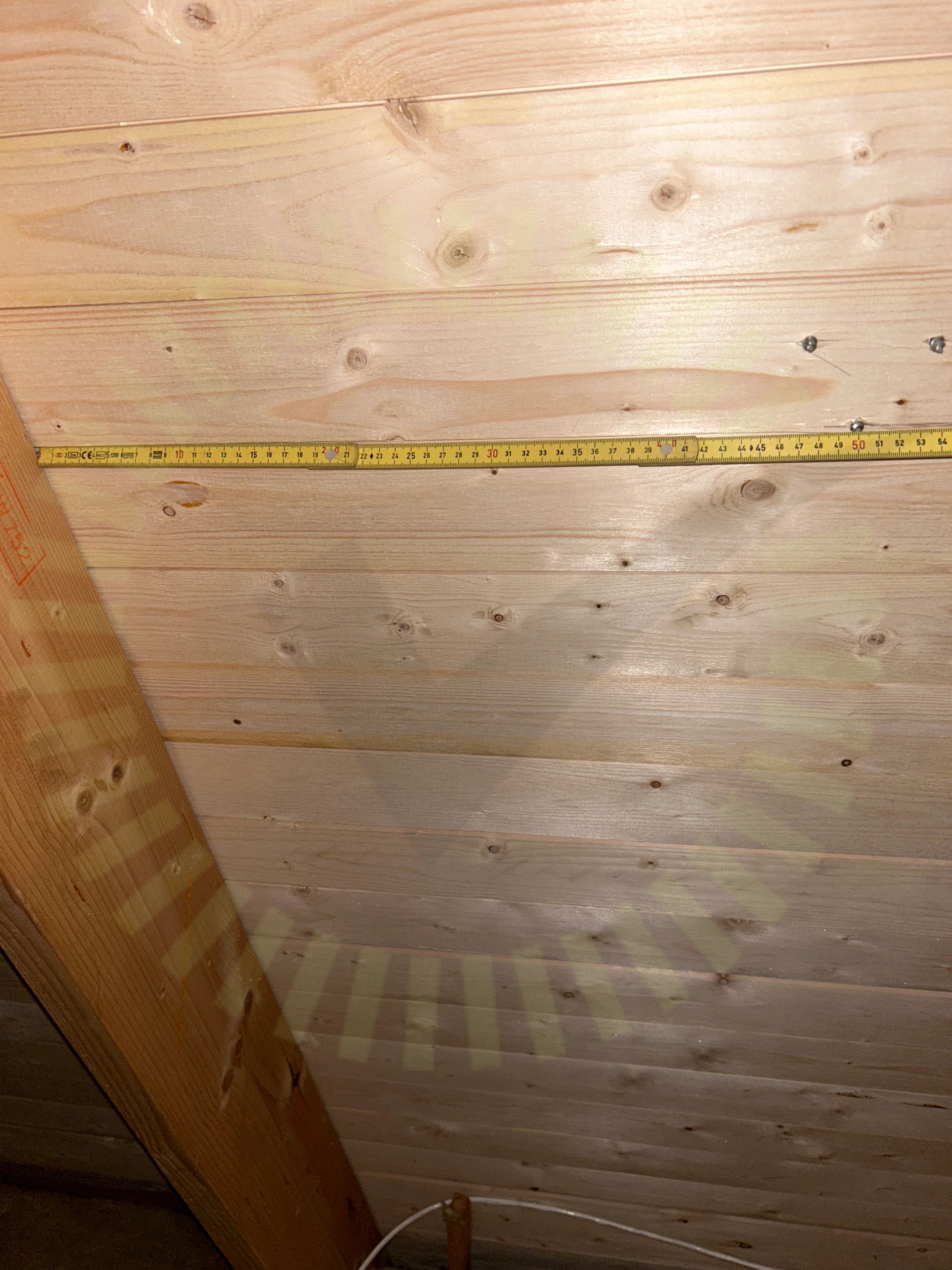

Infästning Råspont

7.1 Infästning Råspont

Inte godkänd

Infästningar i råspont är monterade med för långt avstånd till takstolen.

Tillverkarens anvisningar

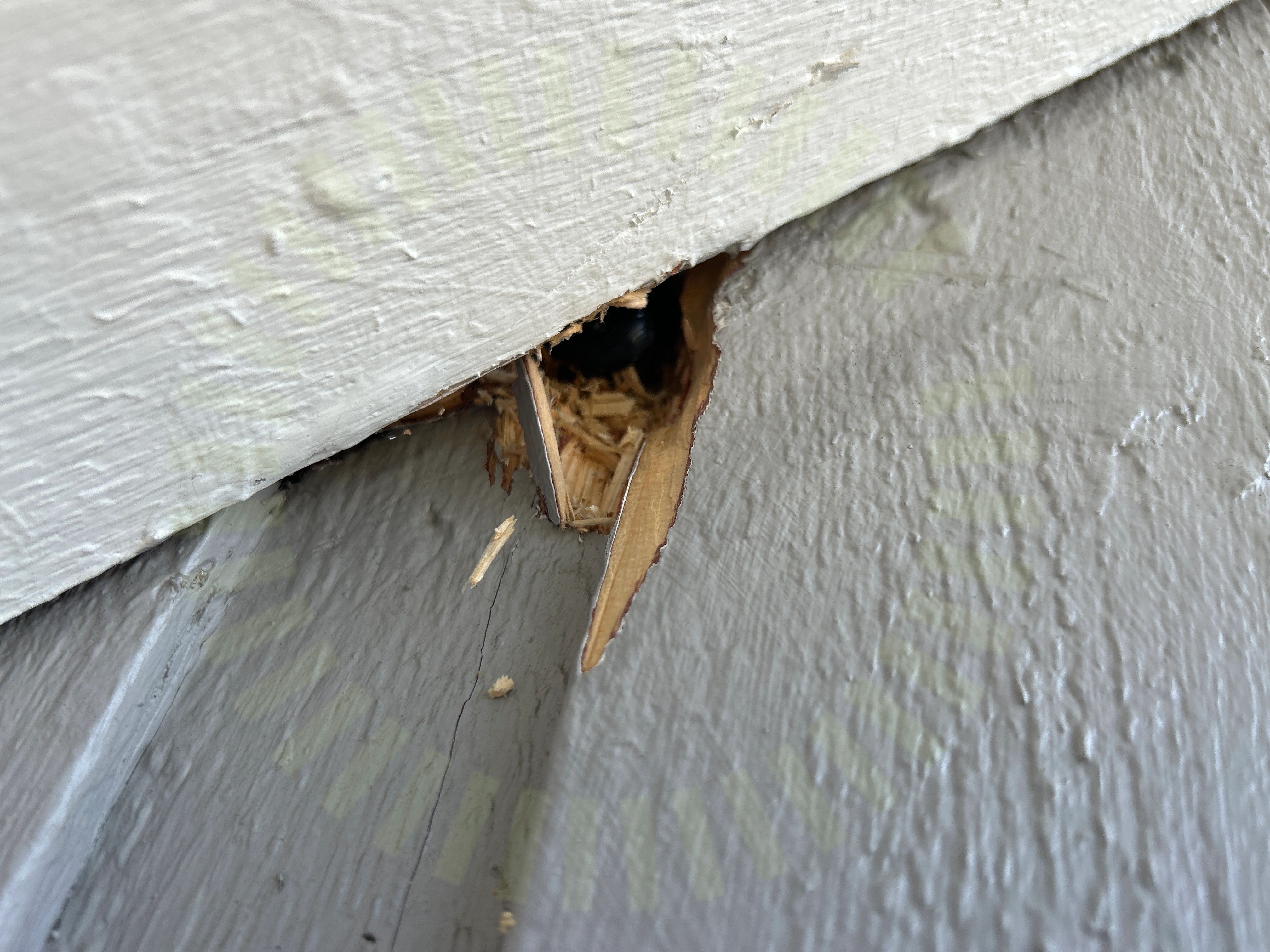

Skador

7.2 Skador

Inte godkänd

Fasad har skadats vid montage

Kabeluppfästning

7.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

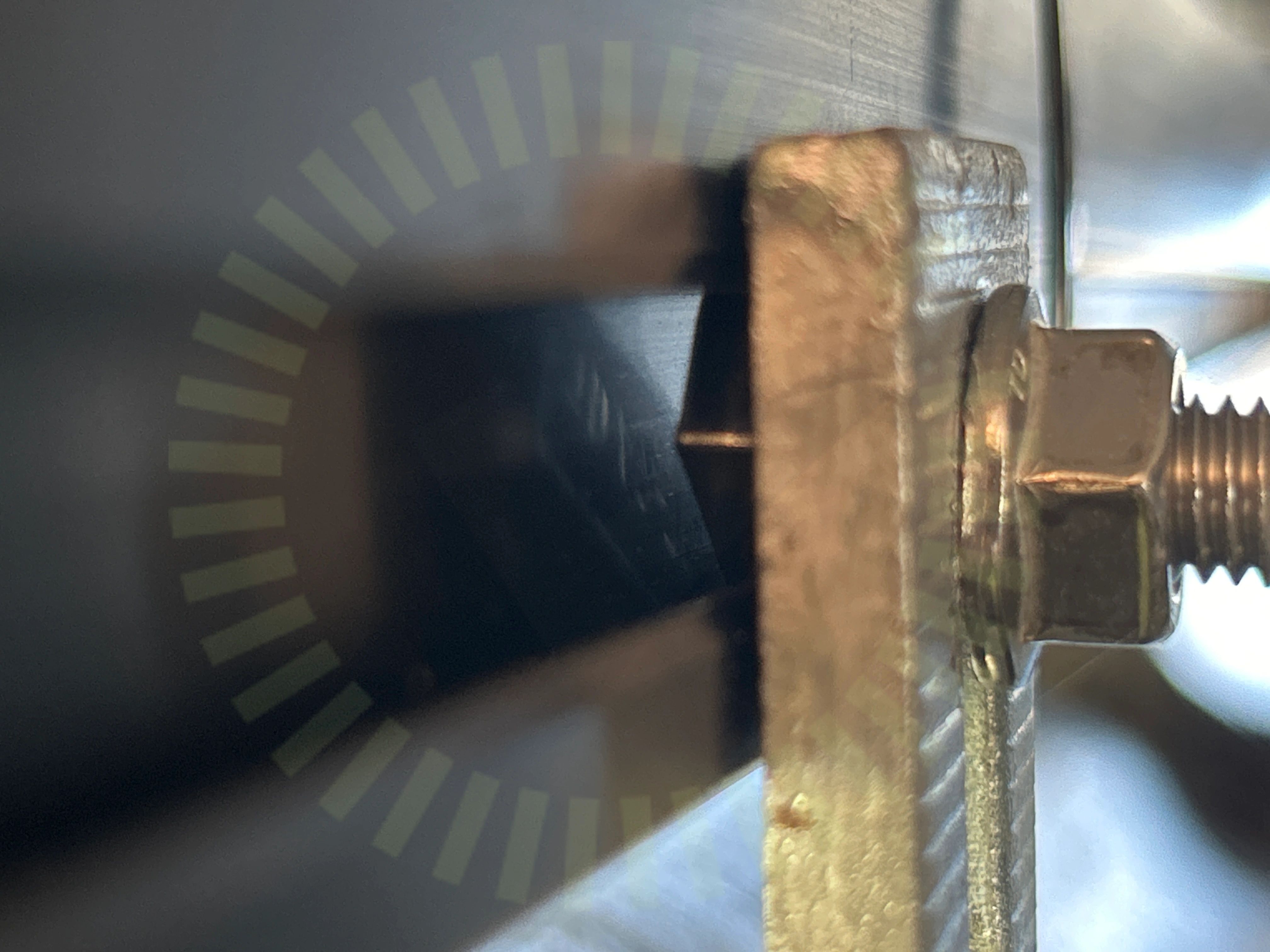

Skenornas infästning

7.4 Skenornas infästning

Inte godkänd

Skenor är inte korrekt infästa. Hammarbultar ligger fel i skenan.

Tillverkarens anvisningar

7.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panelmodell i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/19
