Besiktningsrapport

9.9

Installation av

Assemblin Solar AB

Datum

19 oktober 2023

Ort

Alingsås, Västra Götalands län

Underliggande takpanna

Dubbel matning

98% godkända

2% ej godkända

Om installationen

Paneler

Leapton: LP182*182-M-54-MH

Montagesystem

Unisolar: Tile Roof

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Leapton: LP182*182-M-54-MH (15)Tak 1, Unisolar: Tile Roof (21)Undercentral (9)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Leapton: LP182*182-M-54-MH

Godkända kontrollpunkter

15/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Panelkablaget generell böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Unisolar: Tile Roof

Anmärkningar

1/20

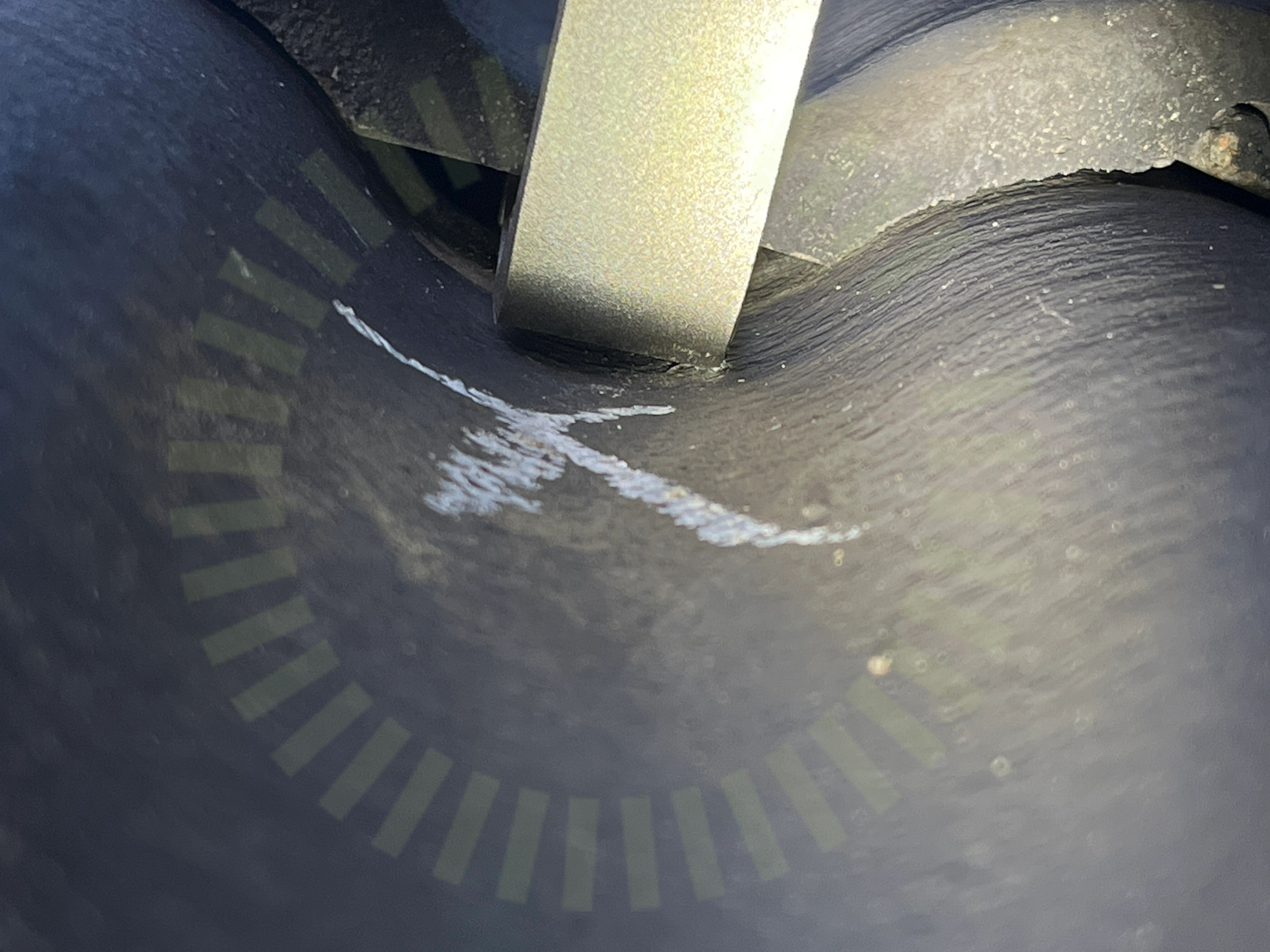

3.1 Underliggande takpanna

Inte godkänd

Takkroken ligger ann mot underliggande takpanna.

Unisolar: Tile roof installation guide, Sida 2-3

Godkända kontrollpunkter

19/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takstolsinfästning

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/34

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

33/34

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
