Besiktningsrapport
6.0
Installation av
Elteknik i Lund
Datum
18 september 2023
Ort
Bara, Skåne län
Klämmornas placering
Klämmornas överlappning
Panelkablagets böjradie
+ 12
70% godkända
30% ej godkända
Om installationen
Paneler
Astronergy: CHSM54M(BL)-HC
Montagesystem
ValkPro P10+ Syd
Växelriktare
Solis: S5-GR3P(3-20)K
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
6/17
2.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Placerade på kortsida av panel.

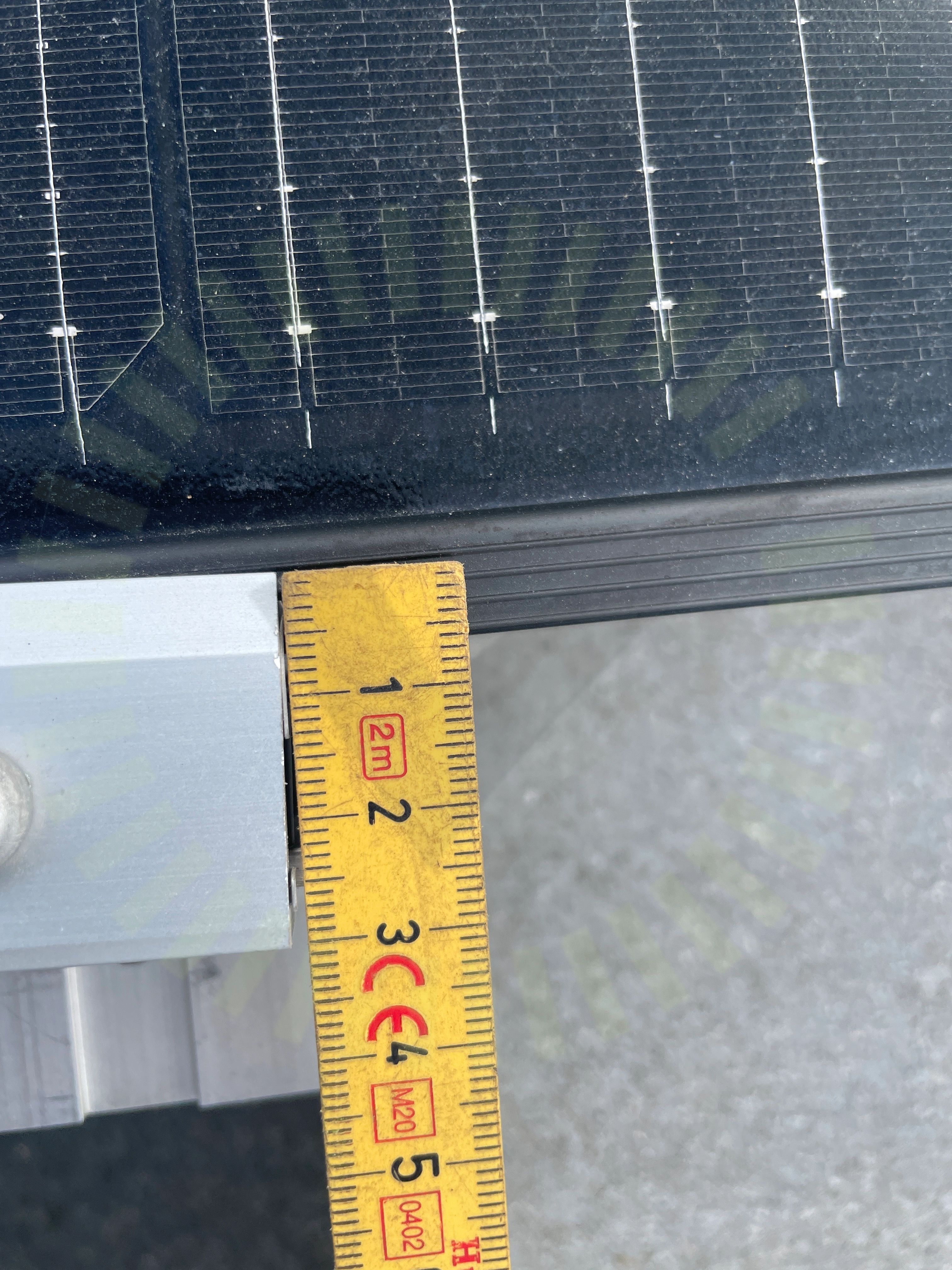

2.2 Klämmornas överlappning
Inte godkänd
Då panelklämman är snett monterad så stämmer inte överlappning på panelens ram överens med tillverkarens anvisningar.
2.3 Kopplingslåda
Inte godkänd
Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.

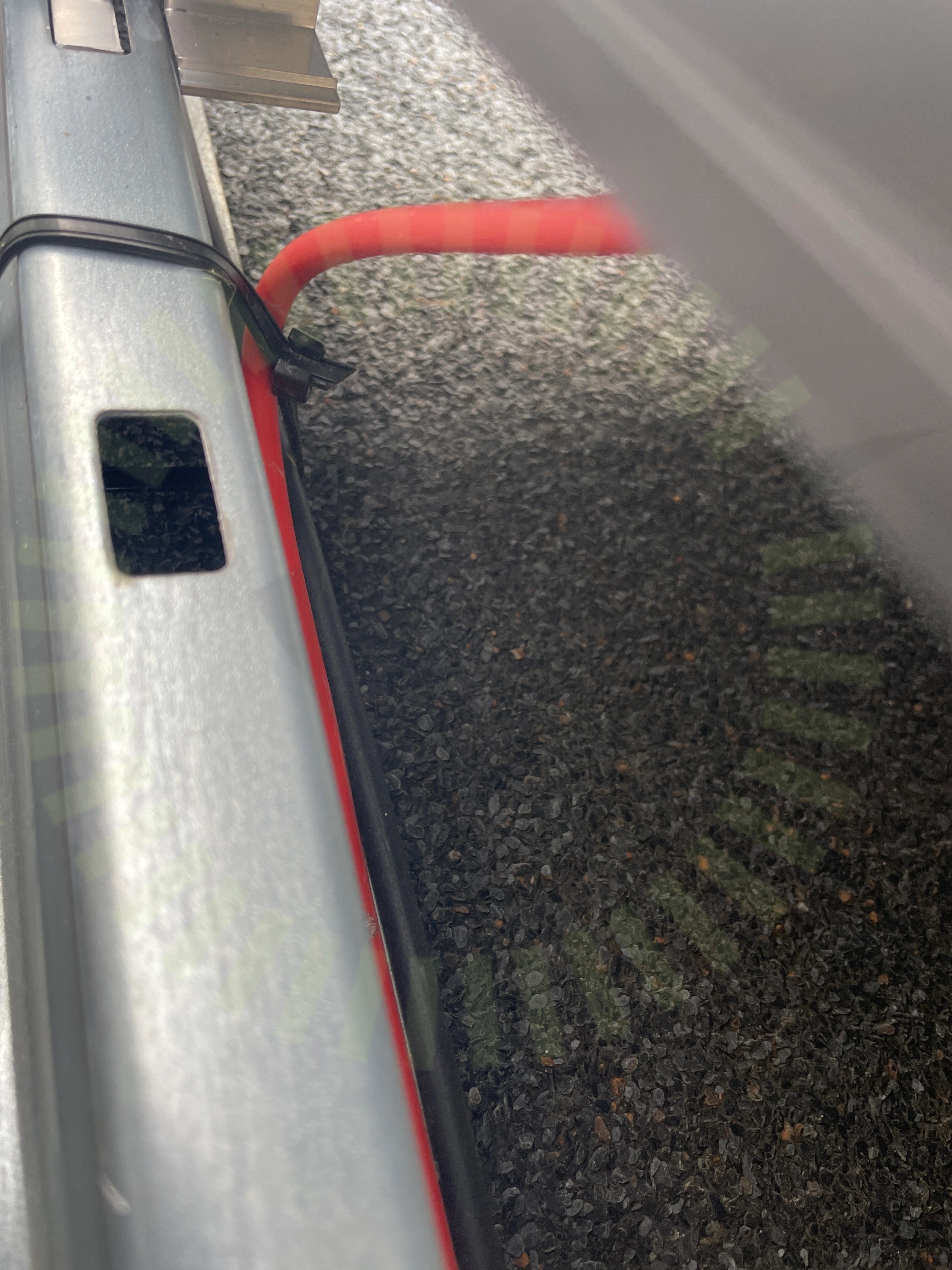

2.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
2.5 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.

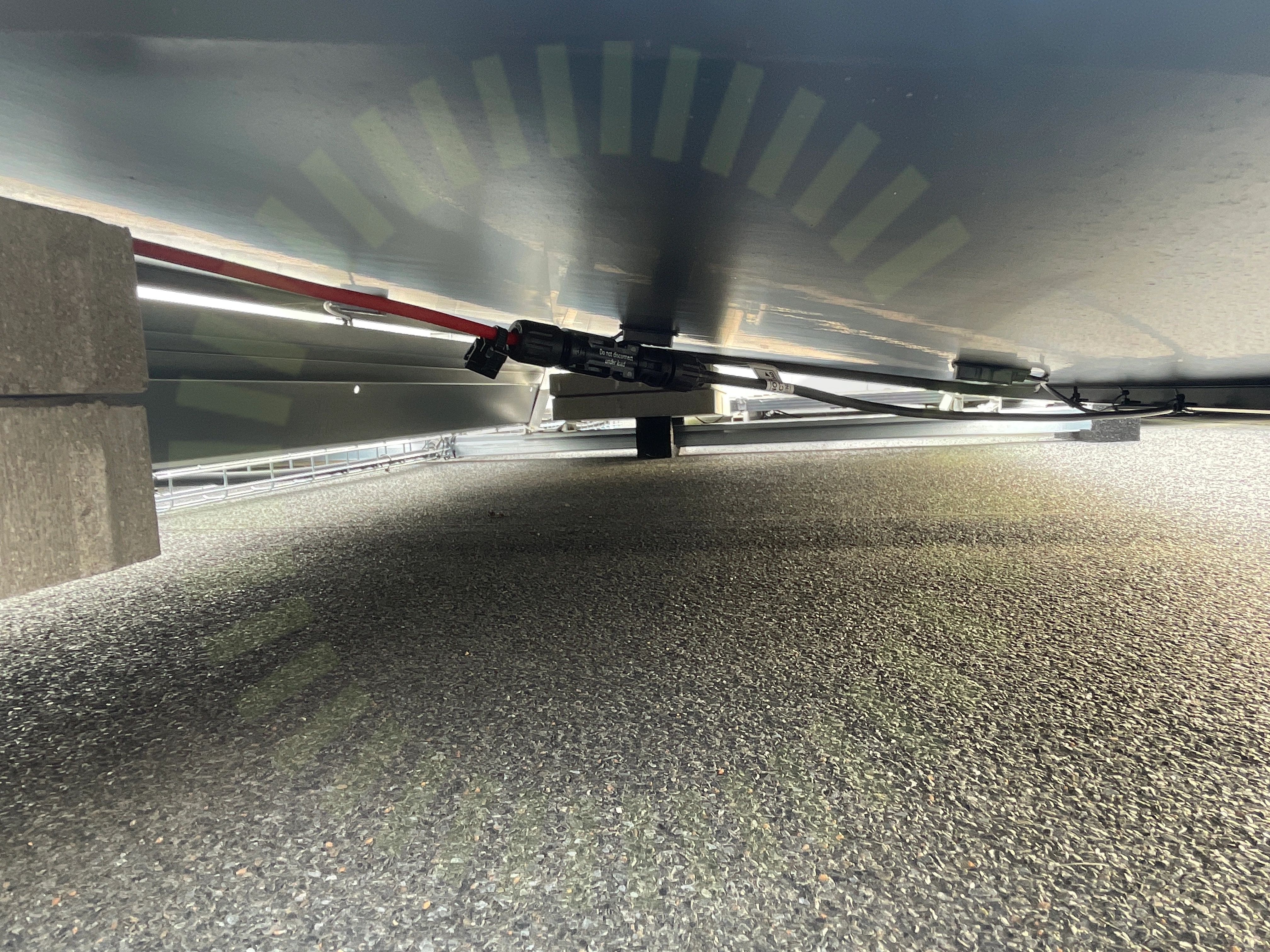

2.6 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
11/17
Tak 1, ValkPro P10+ Syd
Anmärkningar
10/17
3.1 Ballast
Inte godkänd
En korrekt lastberäkning saknas. Panellayout på hustak stämmer ej överens med verklighet.

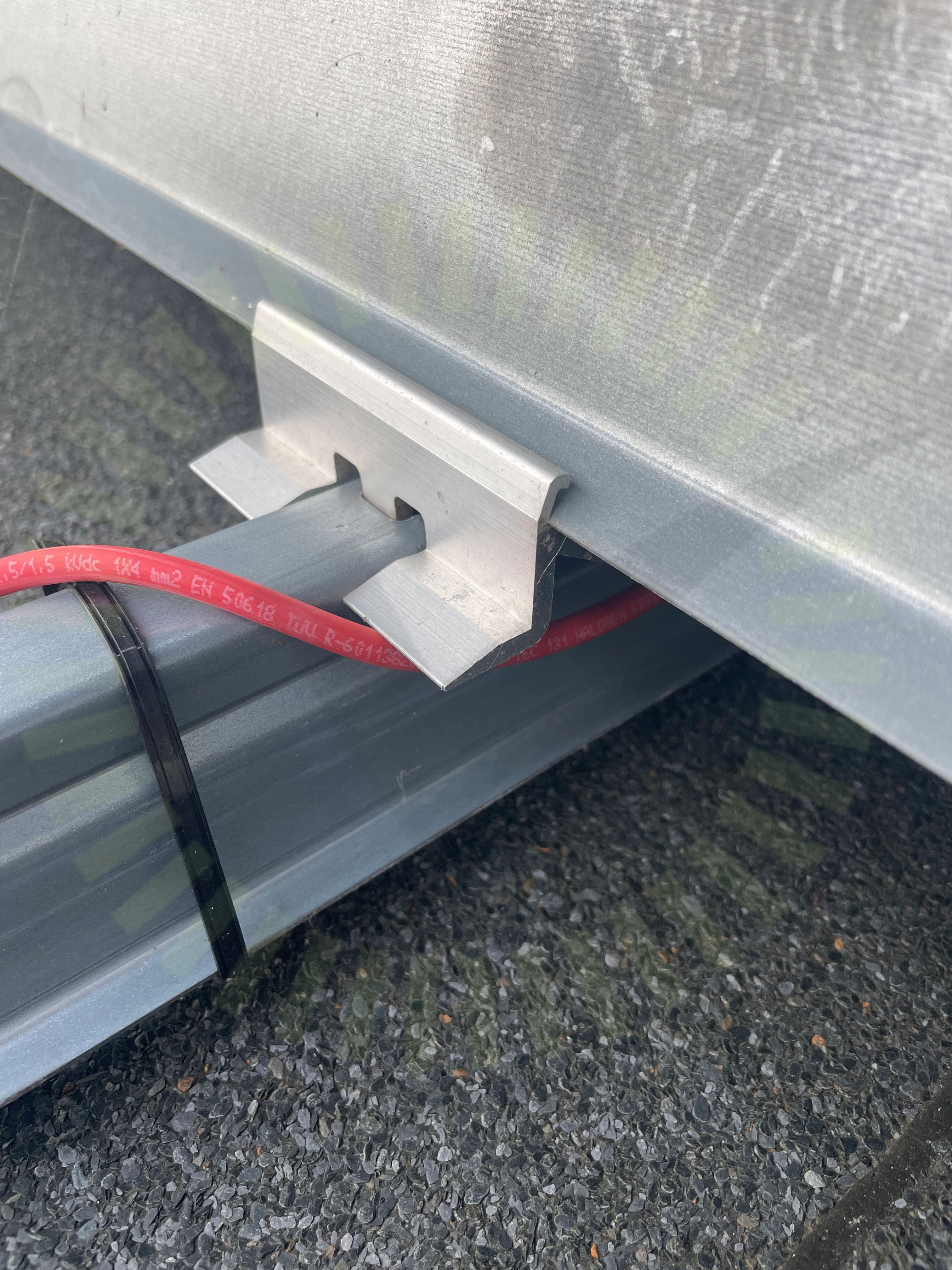

3.2 DC kabel förläggning
Inte godkänd
Kablage ligger mot skarp kant.

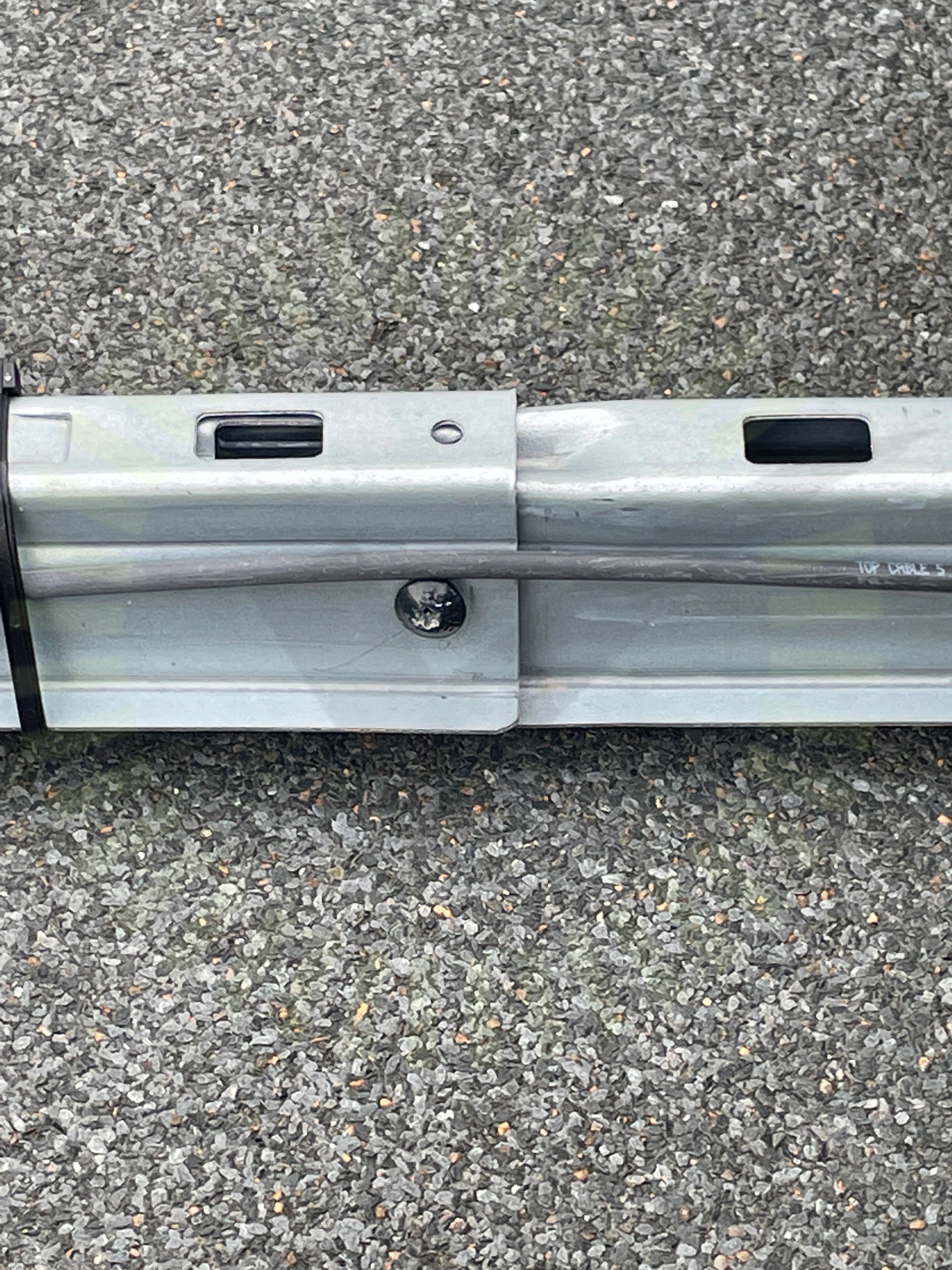

3.3 Skador
Inte godkänd
Tillverkaren tillåter inte att några extra hål eller skador görs i materialet.

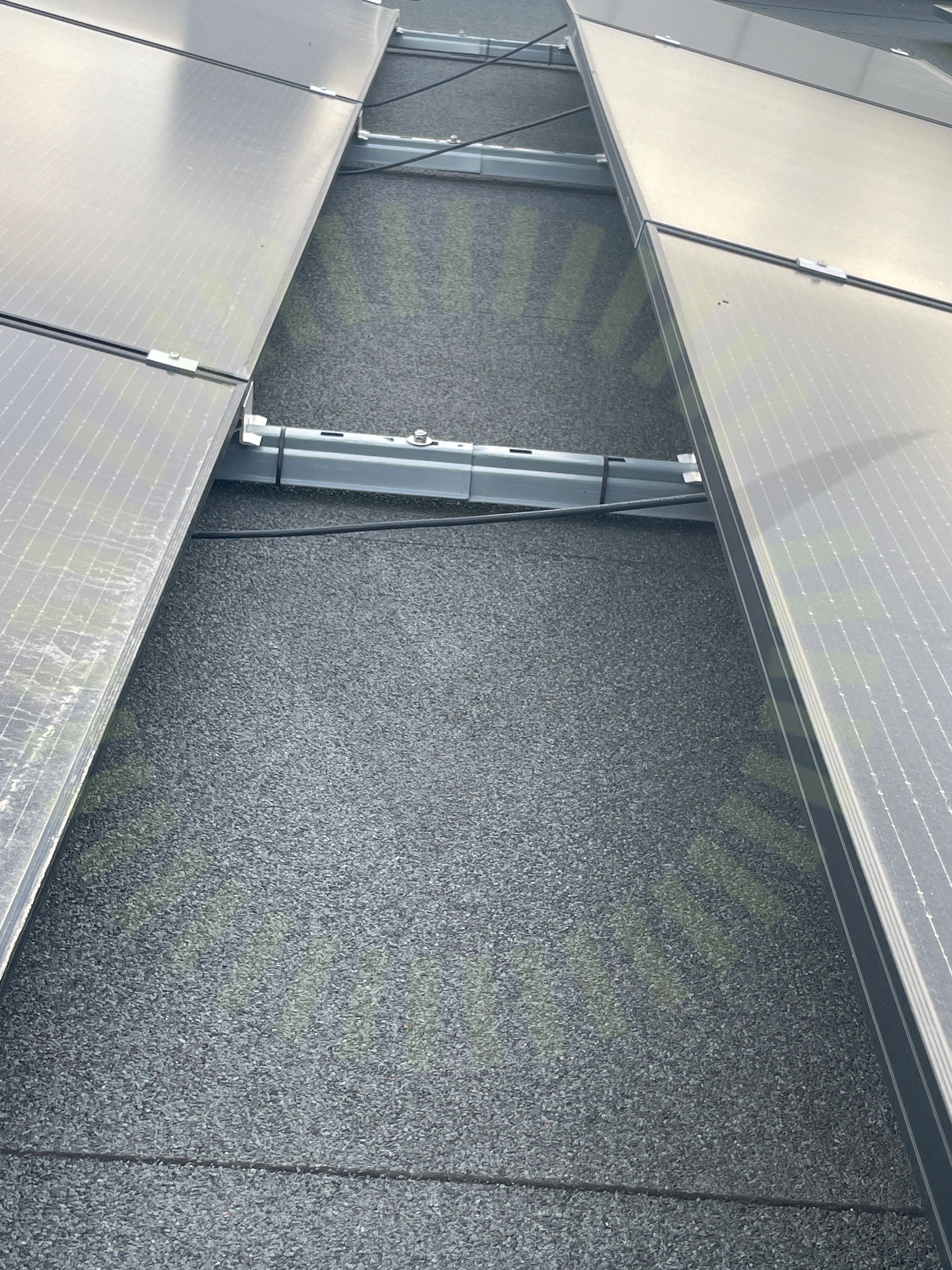

3.4 Kabeldragning mellan takytor
Inte godkänd
Kablage ligger oskyddat mellan takytor.

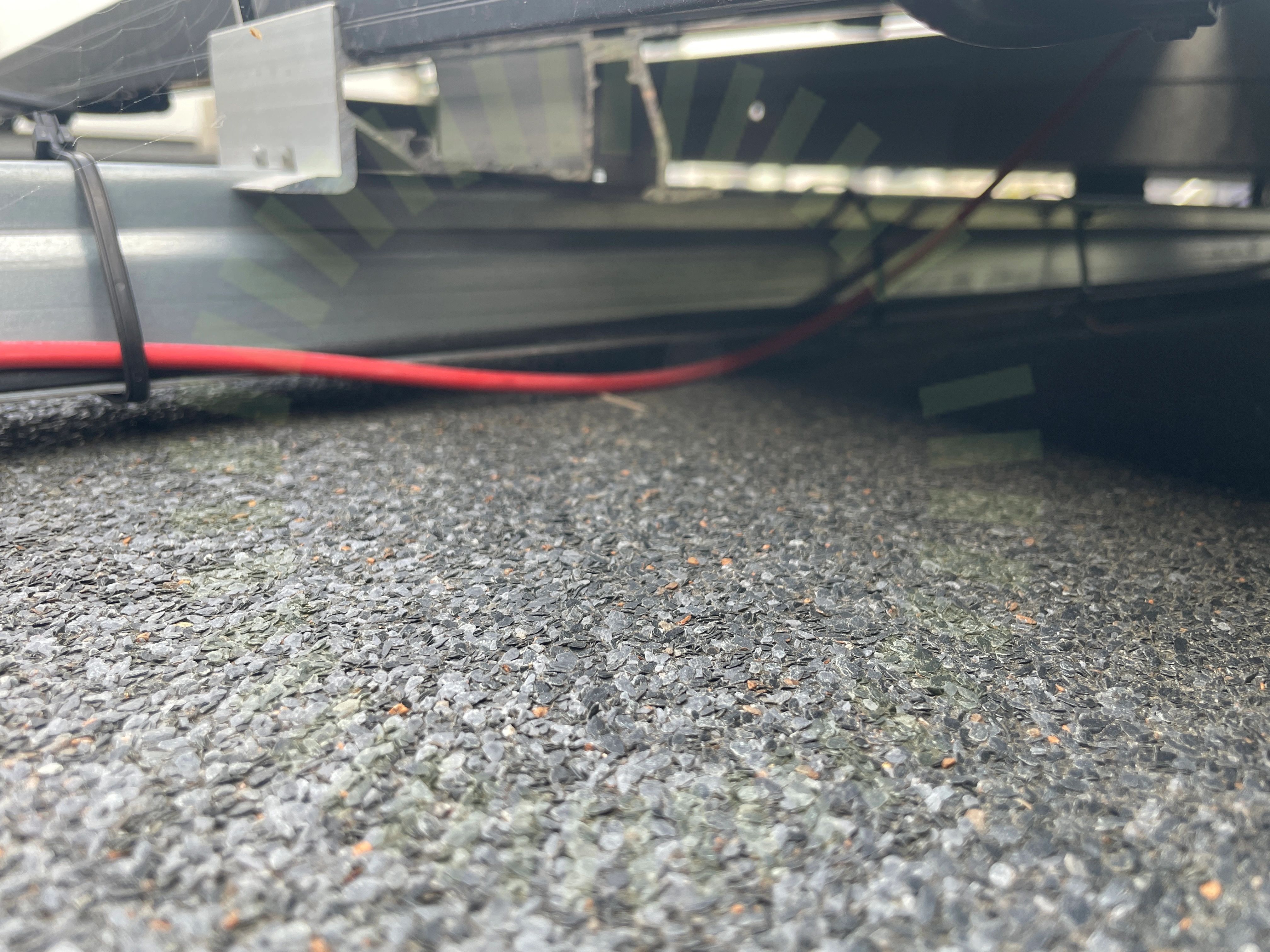

3.5 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

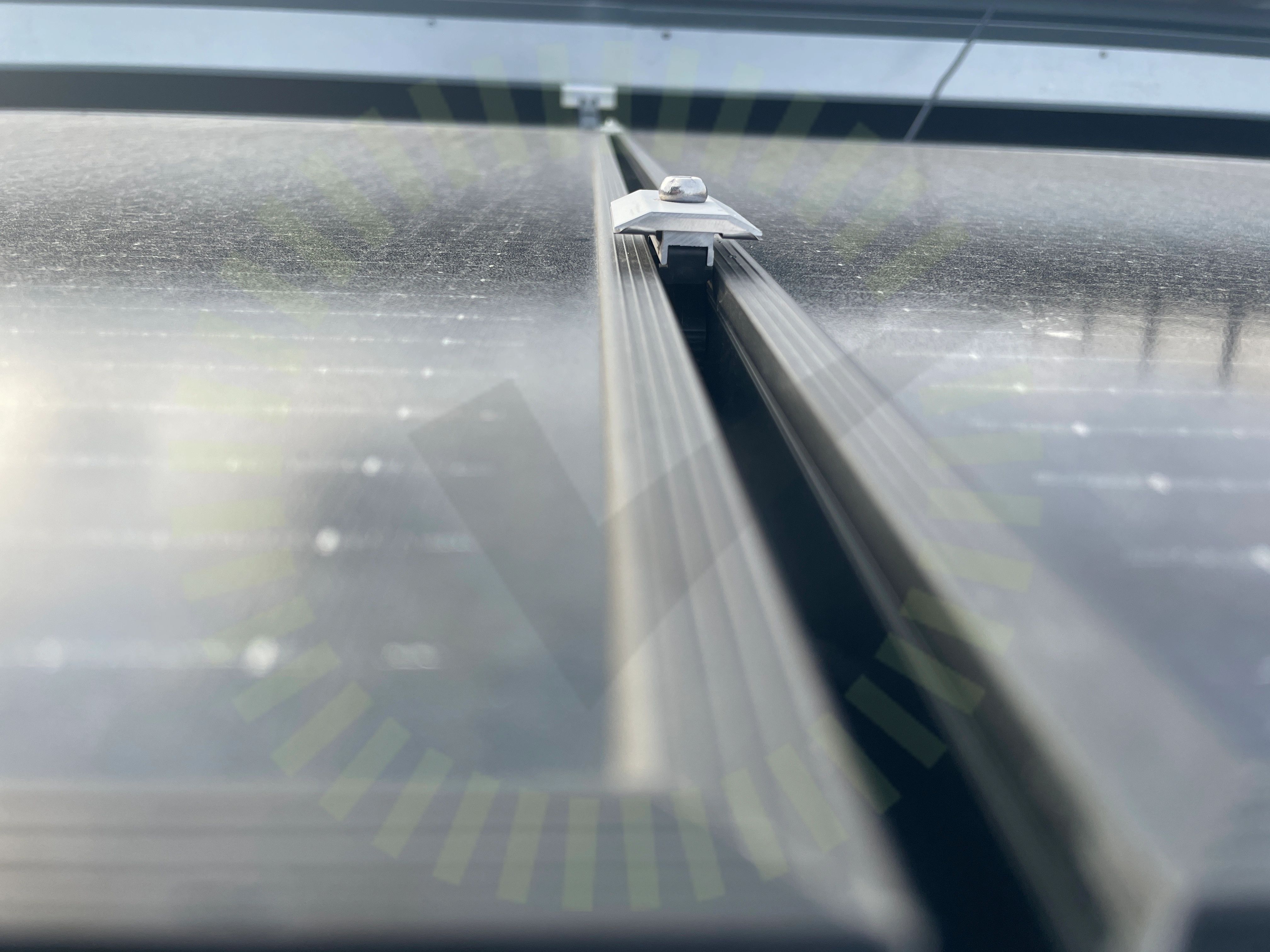

3.6 Mittklämmor
Inte godkänd
Mittfästen är inte monterade korrekt.
3.7 Skador tak
Inte godkänd
Gjort åverkan på papp genom att ha skruvat rakt ner i taket.

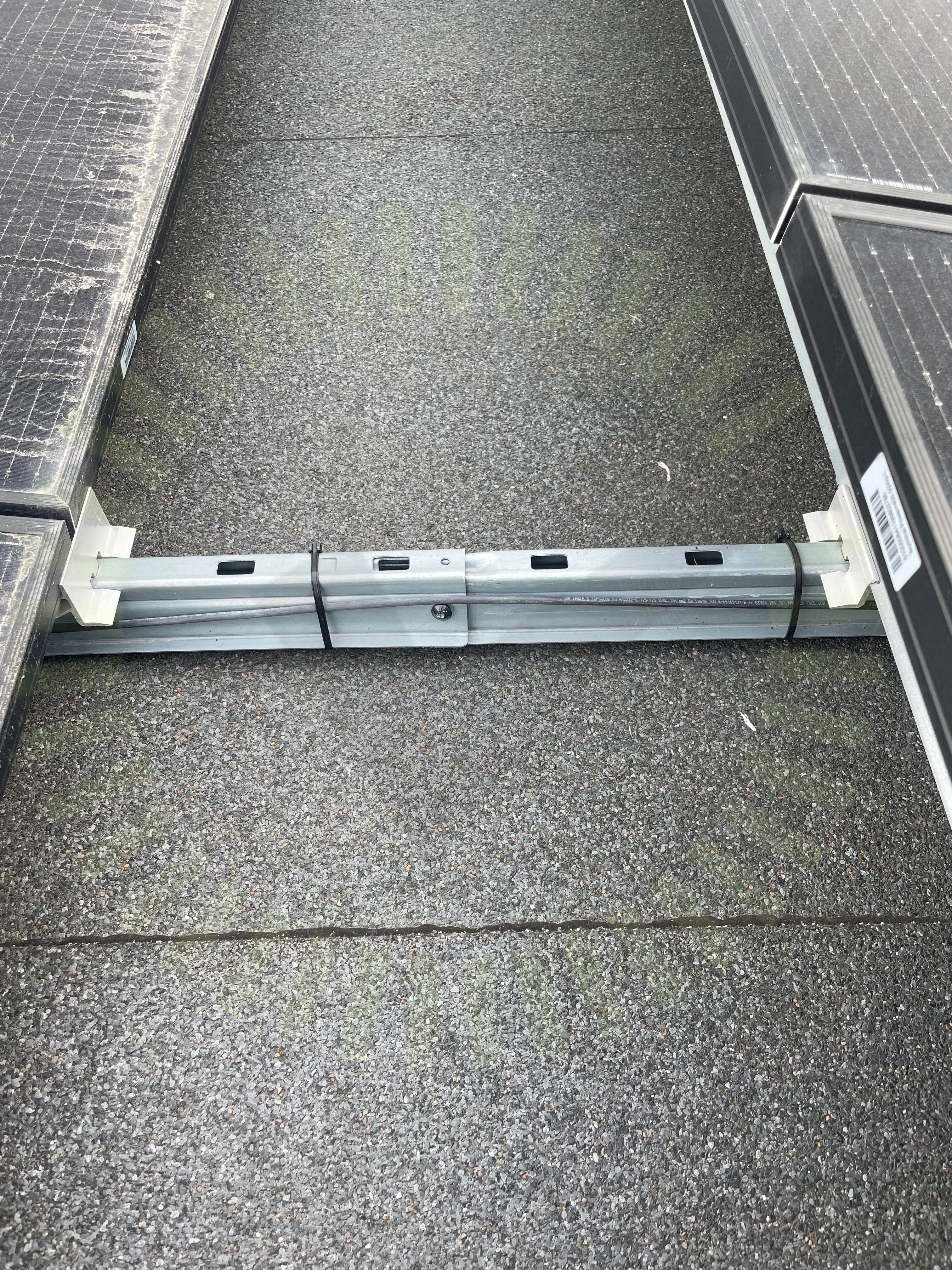

3.8 Skenornas skarv
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerat.
3.9 Snö- och Vindlastberäkning
Inte godkänd
En korrekt lastberäkning saknas vid besiktning.

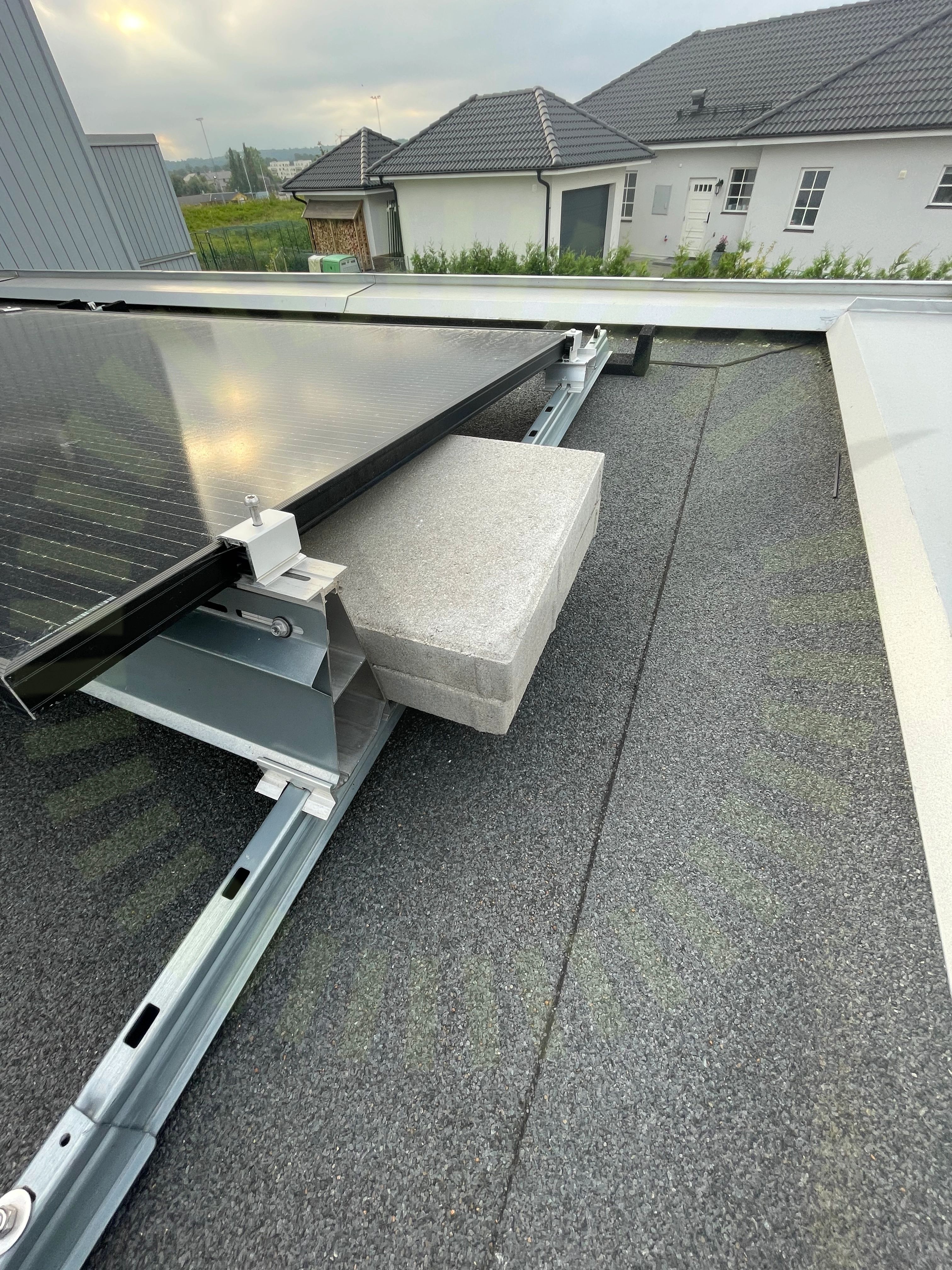

3.10 Ändklämmor
Inte godkänd
Ändklämmor är inte monterade korrekt.
Godkända kontrollpunkter
7/17
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
4/34

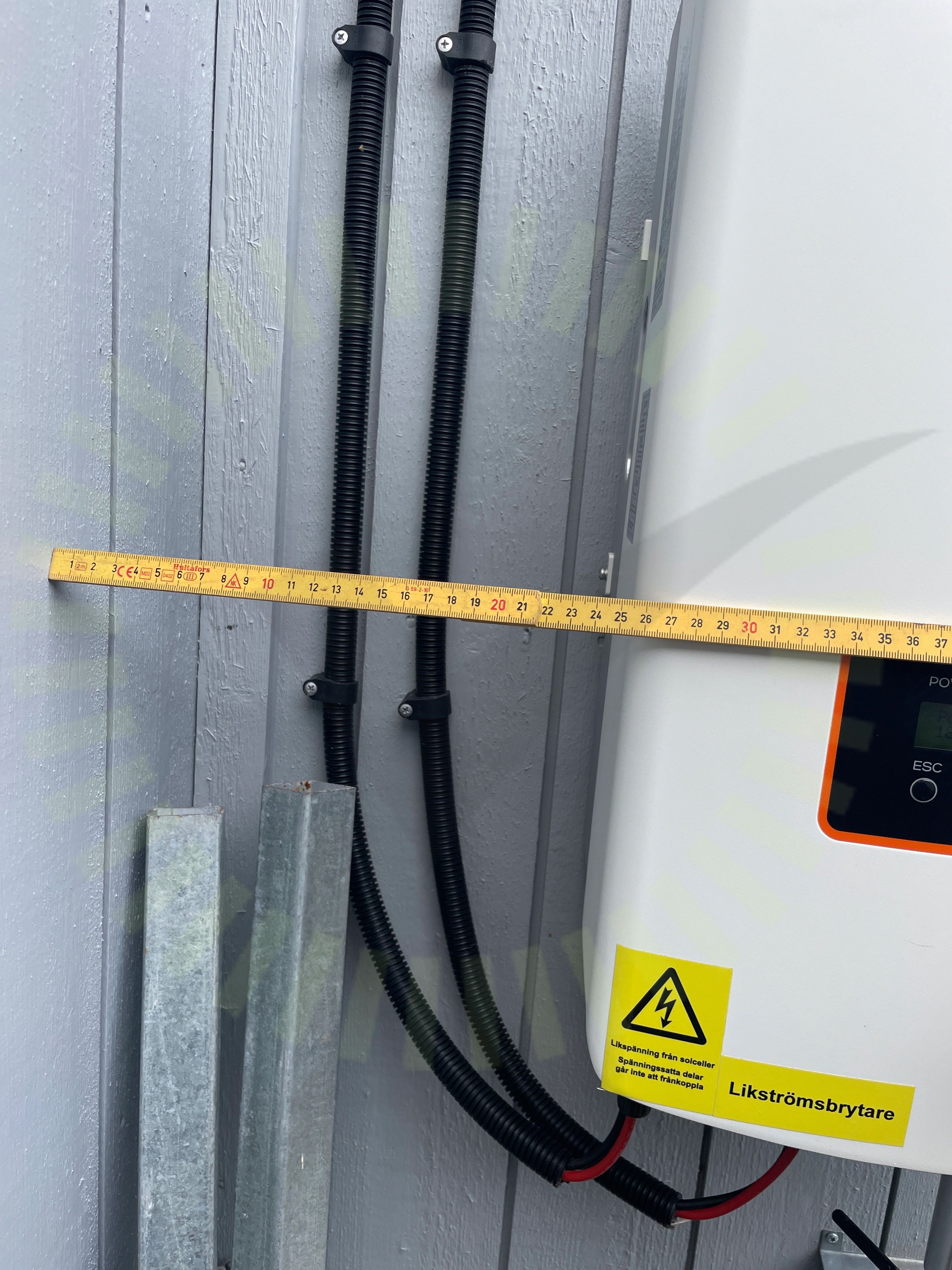

5.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
5.2 Dubbel matning
Rekommendation
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

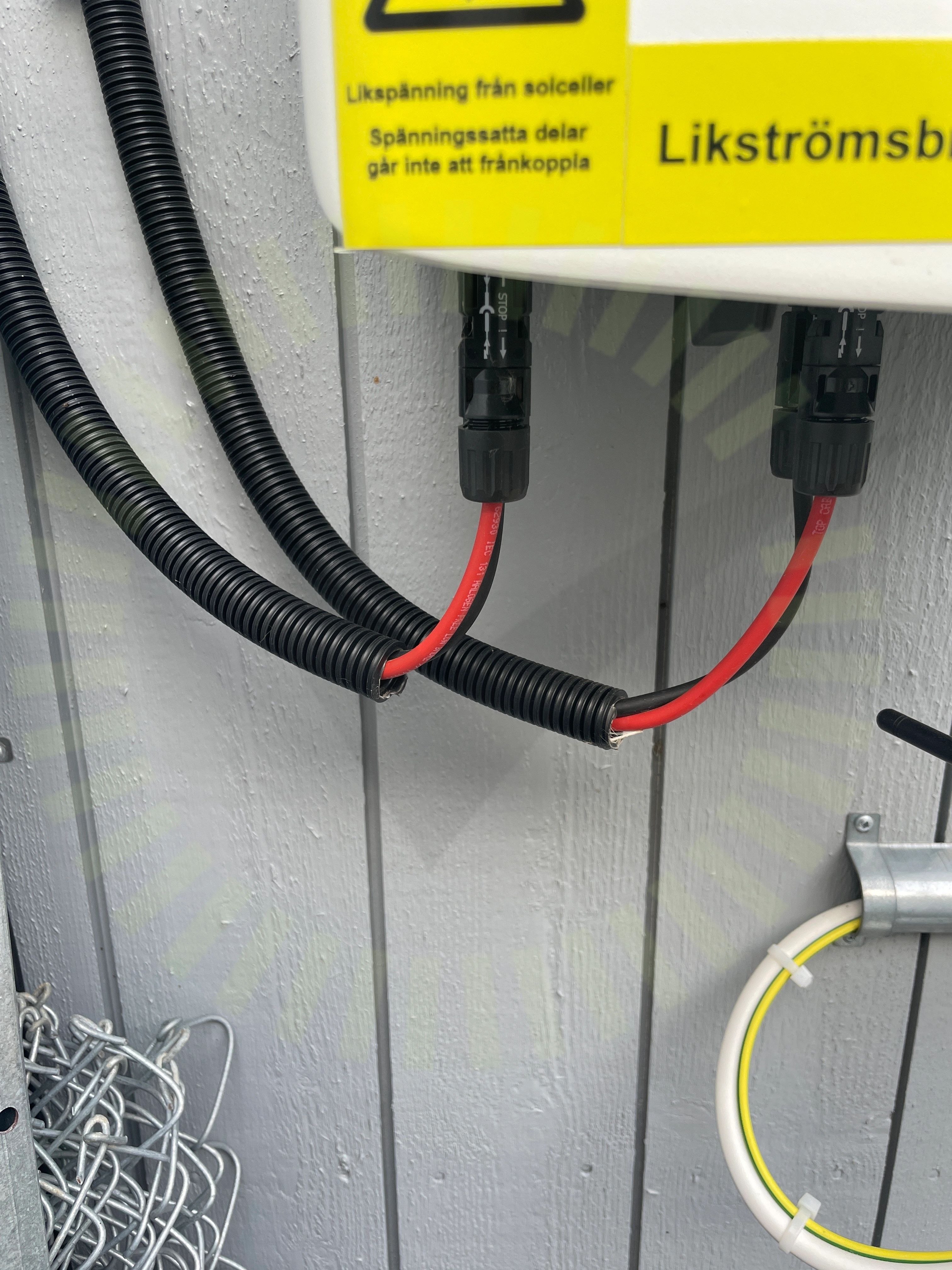

5.3 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

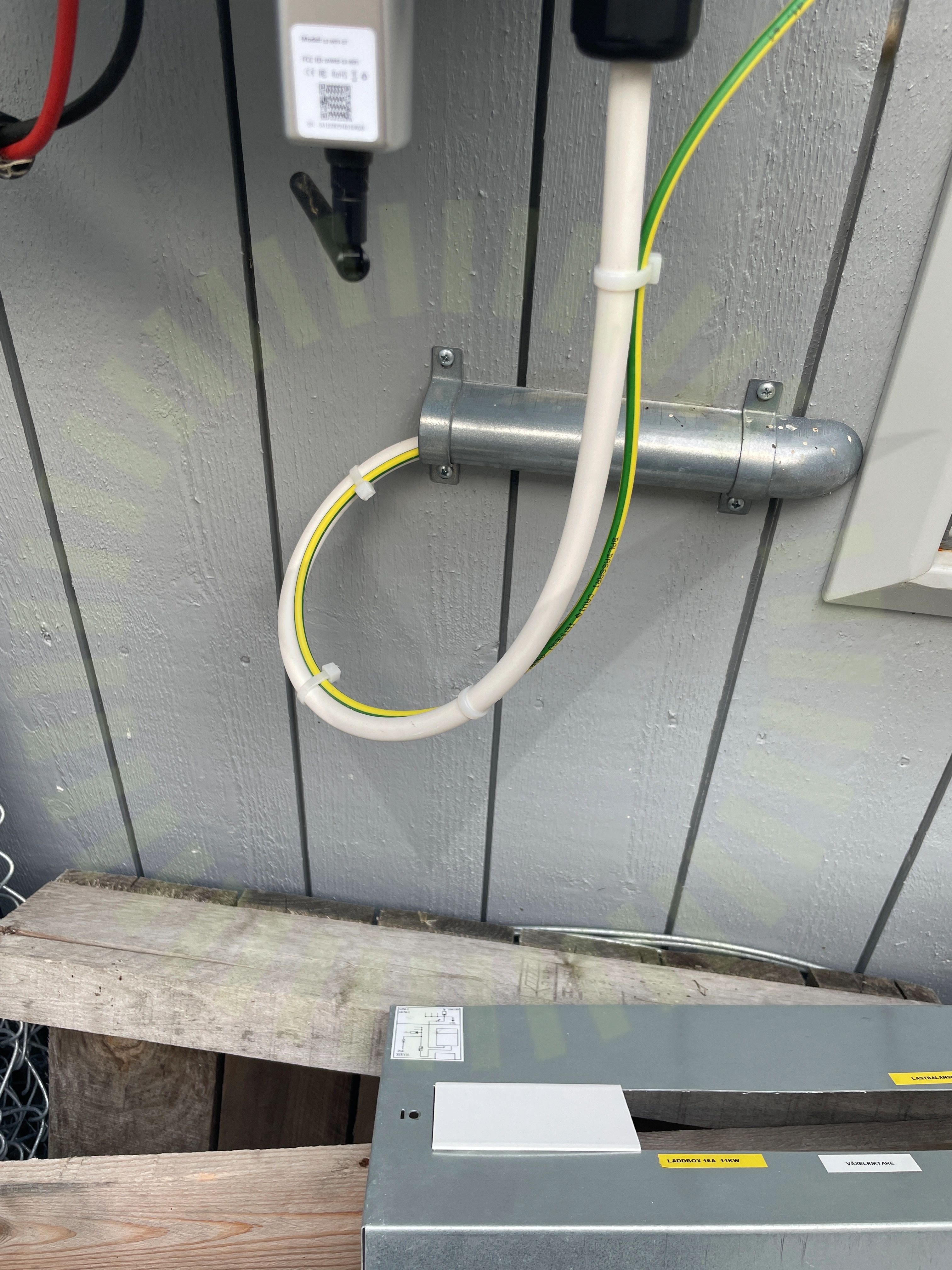

5.4 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.
Godkända kontrollpunkter
28/34
Ej tillgängligt vid besiktning
2/34
