Besiktningsrapport

8.6

Installation av

Solcellen.nu

Datum

16 juni 2022

Ort

Kristianstad, Skåne län

Solpaneler: Kablar: Dragavlastade

DC Genomföringar

85% godkända

15% ej godkända

Om installationen

Paneler

Longi: LR4-60HPB

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Elmaterial: Kapsling

Tillbehör

Säkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Batteri (8)Kapsling (9)Säkerhetsbrytare DC (6)Varselmärkning (5)Villa, ESDEC: ClickFit EVO Universal Hook (25)Villa, Longi: LR4-60HPB (17)Växelriktare (23)

Allmänt

Anmärkningar

1/1

1.1 Levererade produkter

Inte godkänd

Levererade paneler är inte samma som de som står i offert. Enligt offert ska det vara JA solar. Levererat är Longi.

Offert

Batteri

Anmärkningar

2/8

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

2.2 Infästning

Inte godkänd

Batteriet är inte fastsäkrat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

6/8

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Kapsling

Anmärkningar

1/8

3.1 Placering

Inte godkänd

Kapsling sitter snett.

Godkända kontrollpunkter

7/8

Böjradie

Brytare

Förskruvningar

Infästning

IP-Klassning

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare DC

Anmärkningar

1/6

4.1 Placering

Inte godkänd

Säkerhetsbrytaren är inte lämpligt placerad. Brytare är placerat så dörren till förrådet slår i dem.

SS 436 40 00 (tabell 512)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Rakt monterad

Varselmärkning

Anmärkningar

2/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

5.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren och vid DC brytare.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

2/5

Informering av solceller

Märkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

1/25

6.1 Kabeluppfästning

Inte godkänd

Kablage hänger löst ca 1m mellan skenorna.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

24/25

Avstånd

Bärläkt

Belastning

CC mått

Främmande material

Höjdjustering

Infästning

Klämmans omfång

Mittfäste

Panelramens tjocklek

Säkerhetsavstånd

Shims

Skador

Skarp kant

Skenornas överhäng

Skenornas skarv

Skydd

Slutfäste

Snö- och Vindlastberäkning

Takhöjd

Taklutning

Termisk brytpunkt

Urspårning

Väderbeständigt material

Villa, Longi: LR4-60HPB

Anmärkningar

1/13

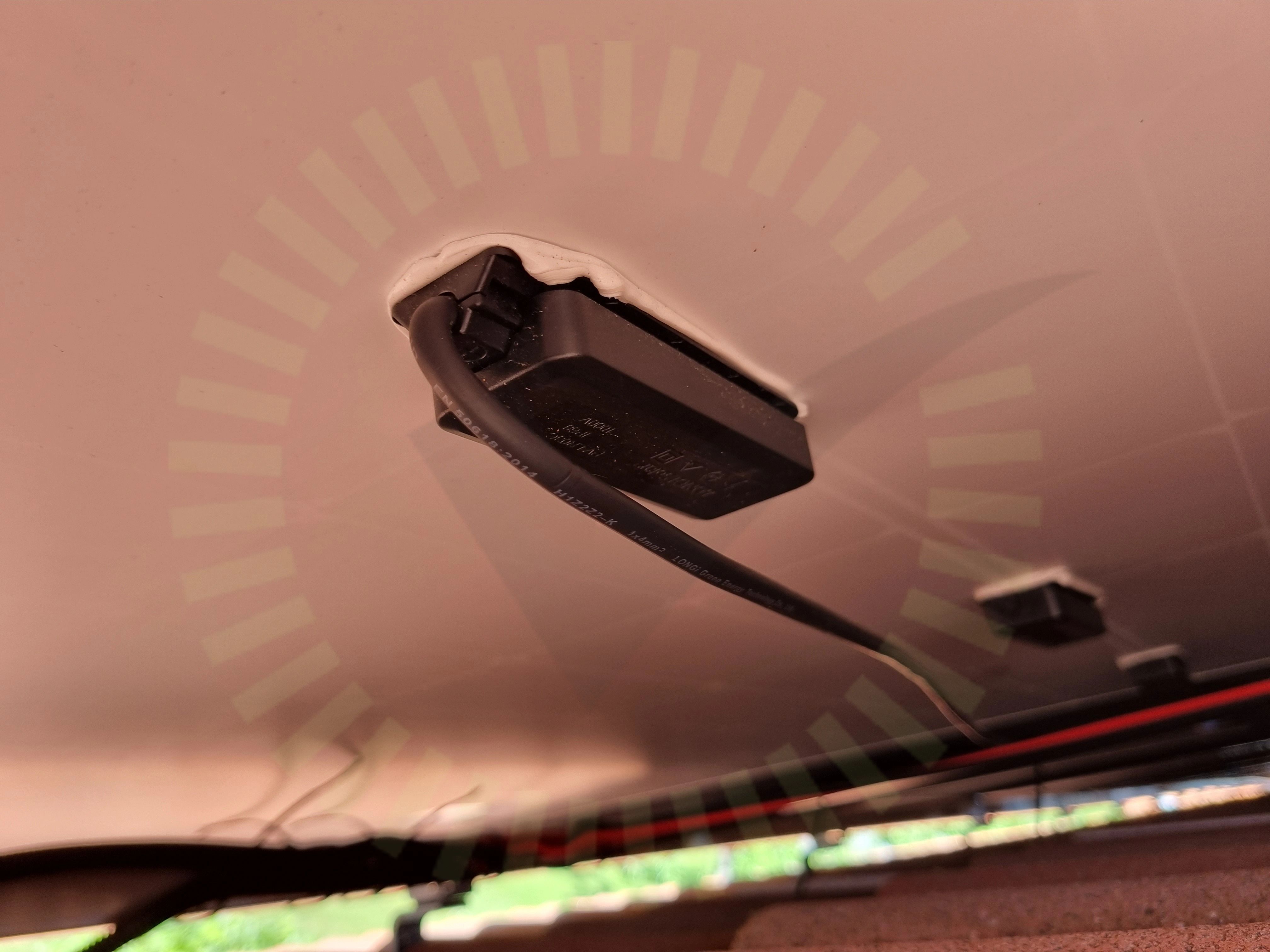

7.1 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/13

Förbindelse av kontakter

Höjdskillnad

Skador

Skugga

Solpaneler: Avstånd till tak

Solpaneler: Bakstycke: Föremål

Solpaneler: Dräneringshål

Solpaneler: Fästen: Överlappning

Solpaneler: Fästen: Placering

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Strängförläggning

Växelriktare

Anmärkningar

4/22

8.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav. Får ej sitta på brännbart material.

Tillverkarens anvisningar

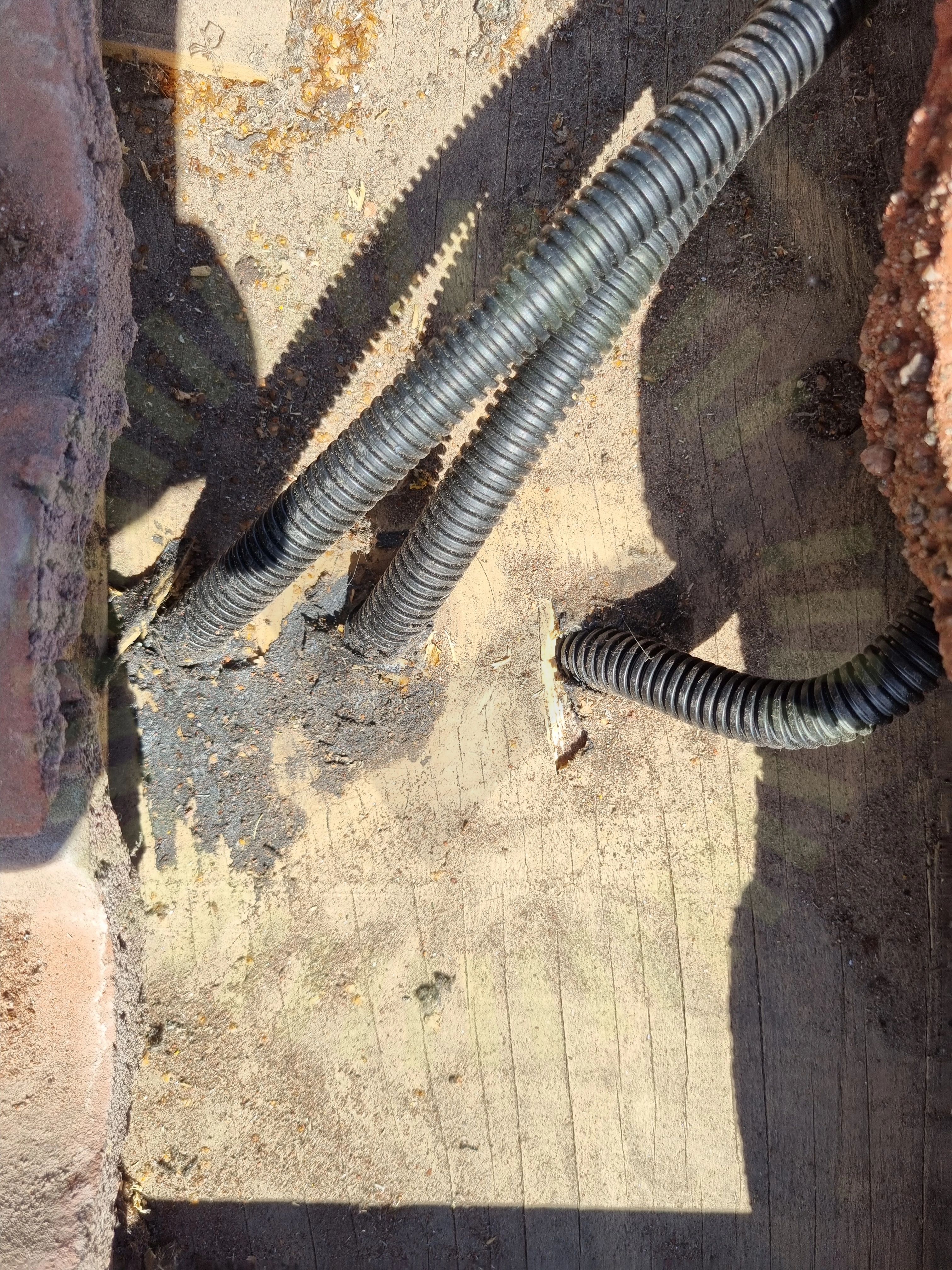

8.2 DC Genomföringar

Inte godkänd

Genomföringar är inte tätade.

8.3 AC: Yttre påverkan

Inte godkänd

AC kabel är draget utan skydd för yttre påverkan. Oskyddad vid mark både vid mätarskåp och i förråd.

SS 436 40 00 (132.5)

8.4 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

18/22

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

Avståndskrav

DC Kablage dubbelisolerad

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Infästning av växelriktare

Jordning av växelriktare

Kabel

Miljökrav

Säkring

Växelriktarens förskruvningar

Växelriktarens kontakter

Växelriktarens vinkel
