Besiktningsrapport

6.9

Installation av
SunCity Montage AB
Datum
3 juli 2024
Ort
Karlstad , Värmlands län

Fastsäkring av produkt

Fastsäkring av produkt

Förbindelse av kontakter

Förbindelse av kontakter

Stress på kontakter

Stress på kontakter

+ 31

+ 31
69% godkända
31% ej godkända

Om installationen

Paneler

Bluesun: BSMxxxPM7-46SC

Paneler

Longi: LR5-72HBD

Montagesystem

CC90- UNUM Betongpannor

Montagesystem

CC90 UNUM Plåttak

Växelriktare

SolaX: X3-Hybrid G4 5.0-15.0kW

Batteri

SolaX: T-BAT H 3.0-12.0

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Tillbehör

SolaX: BMS PARALLEL BOX-II G2

SunCity Montage AB

Installerad av SunCity Montage AB som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
1/3
Avtal

Batteri

Anmärkningar
5/13

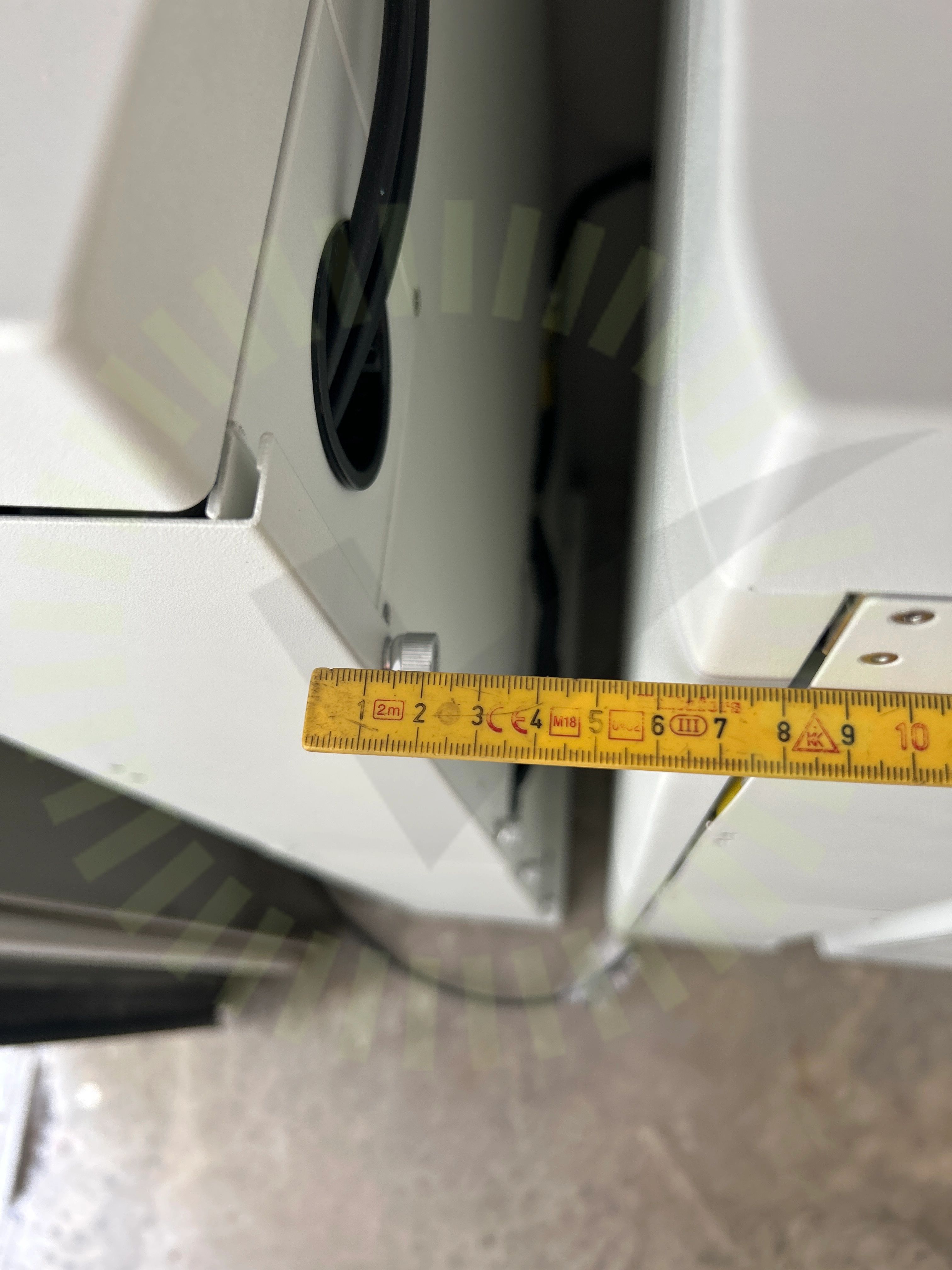

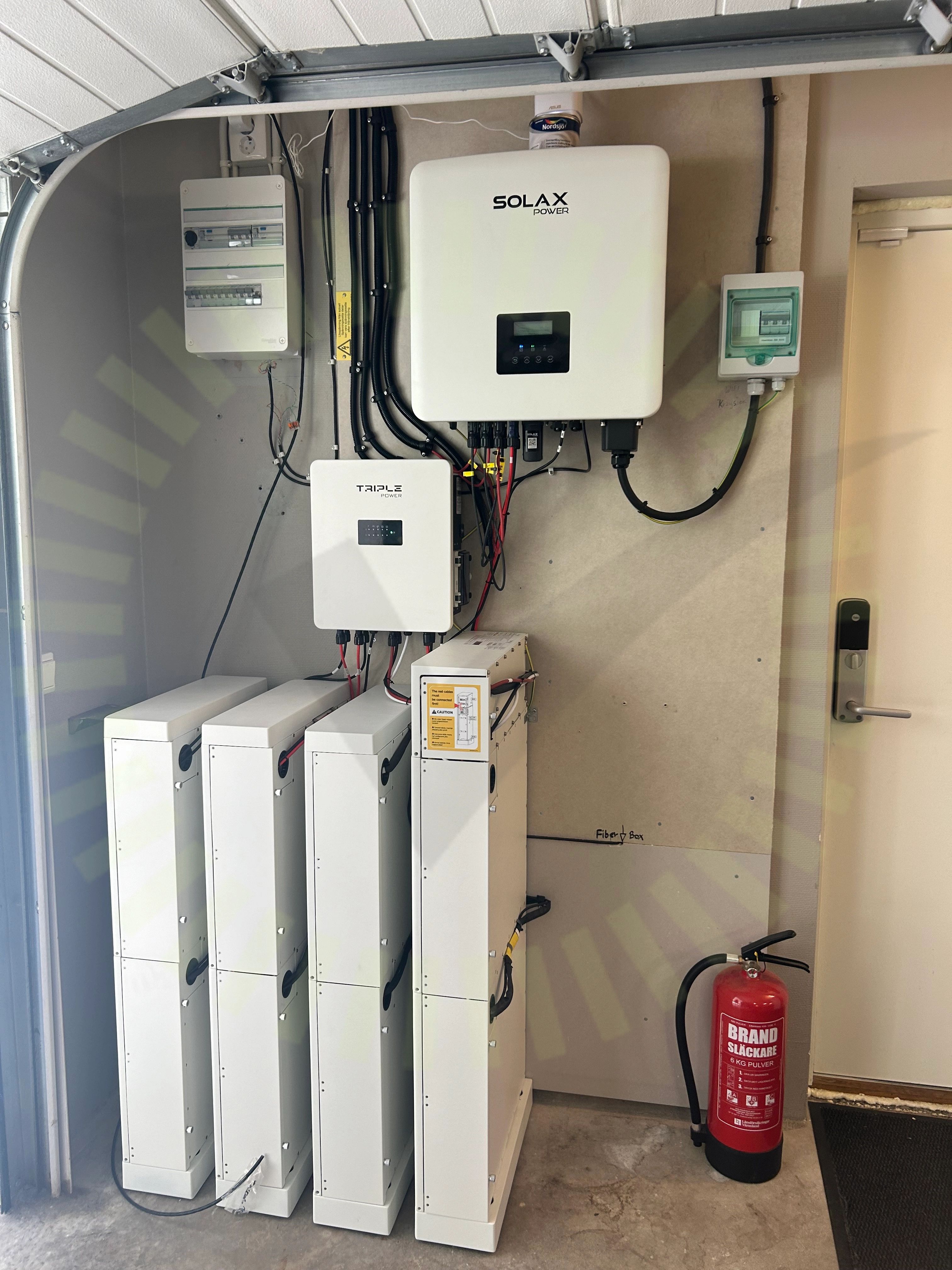

Avstånd närliggande objekt
2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 22-24

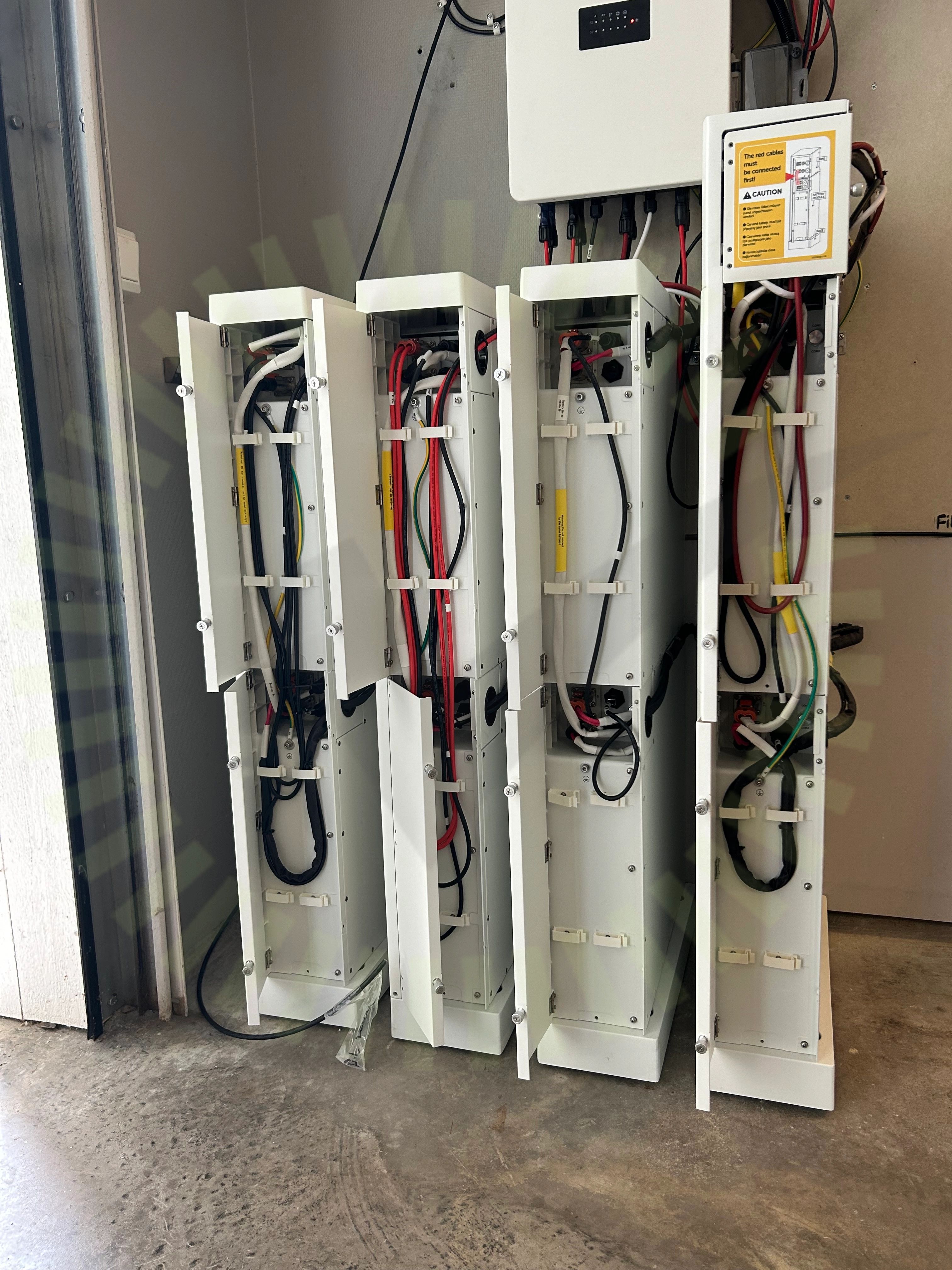

Batteri PE
2.2 Batteri PE

Inte godkänd

Endast batteriet till höger är jordat:

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 31-37

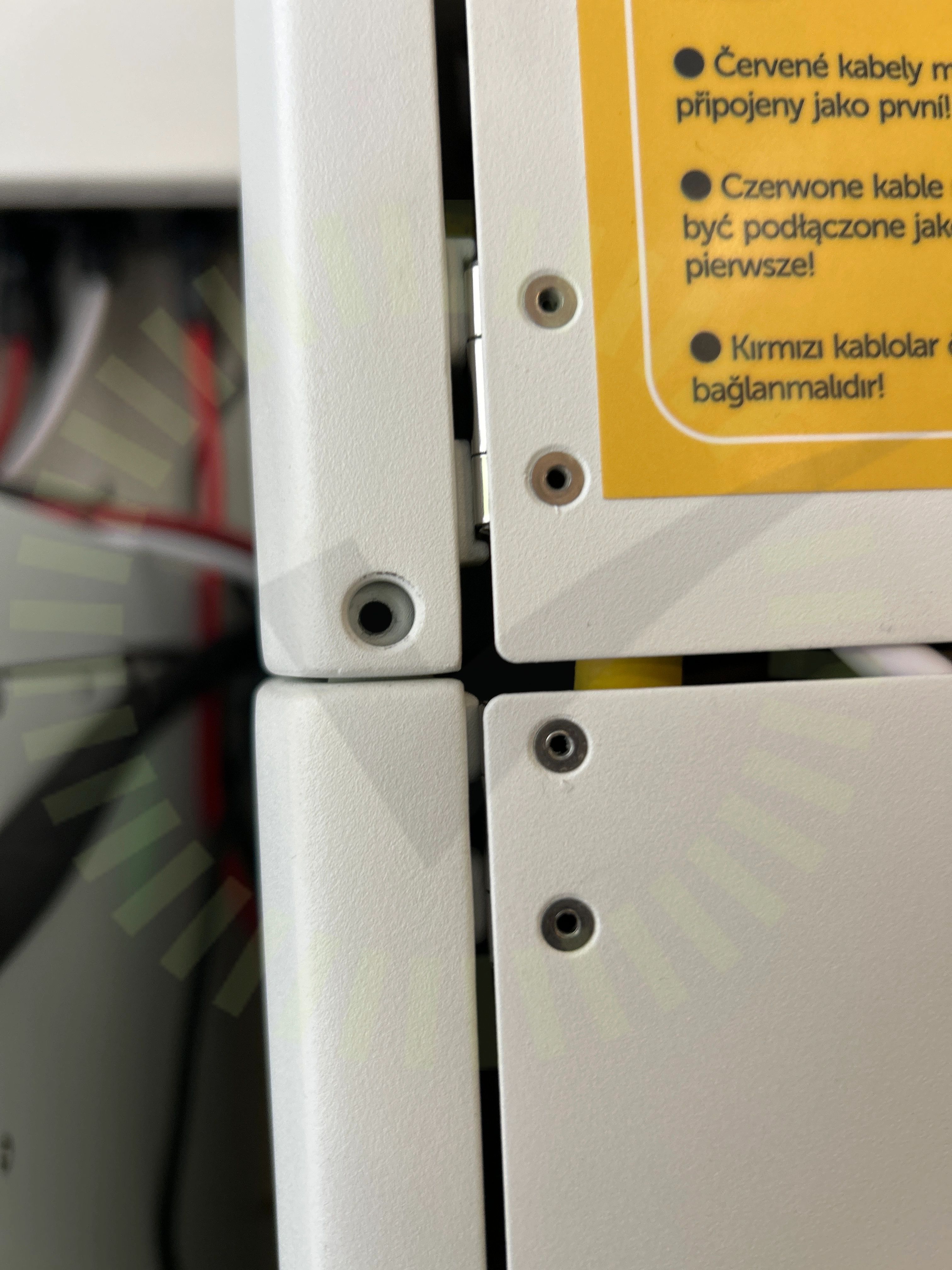

Sammansättning av komponenter
2.3 Sammansättning av komponenter

Inte godkänd

Styrmodul är inte fastsäkrad till batterimodul.

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 25-29
Fastsäkring av produkt
2.4 Fastsäkring av produkt

Inte godkänd

Batterimoduler är inte fastsäkrade.

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 26-28

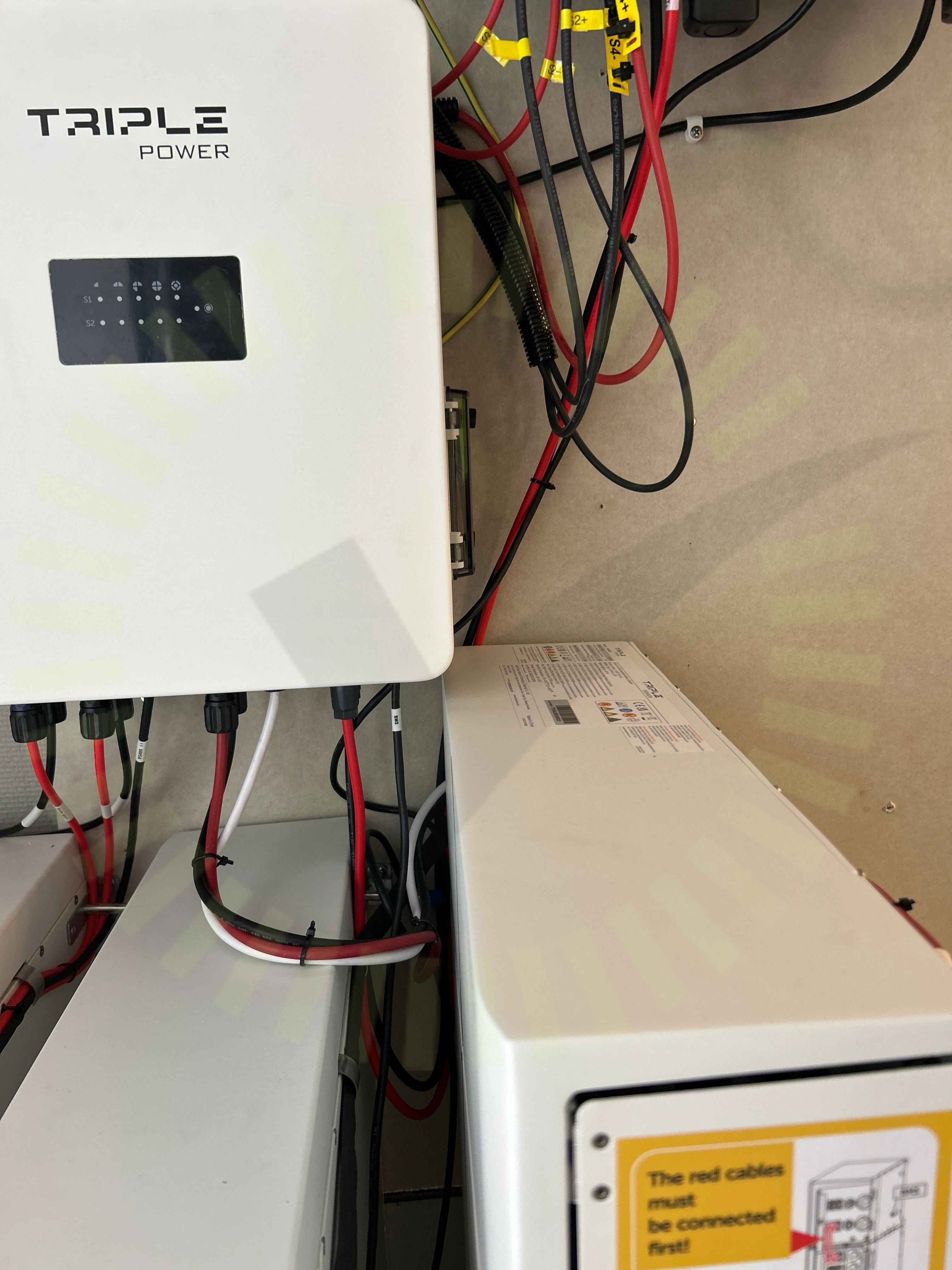

Uppfästning av kablage
2.5 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter
8/13
DC anslutning batterikomponenter
DC anslutning växelriktare
Lutning
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Tillgång till batteriet
Väderskydd

Smartmätare

Godkända kontrollpunkter
3/3
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage

Tak 1, Bluesun: BSMxxxPM7-46SC

Anmärkningar
7/16

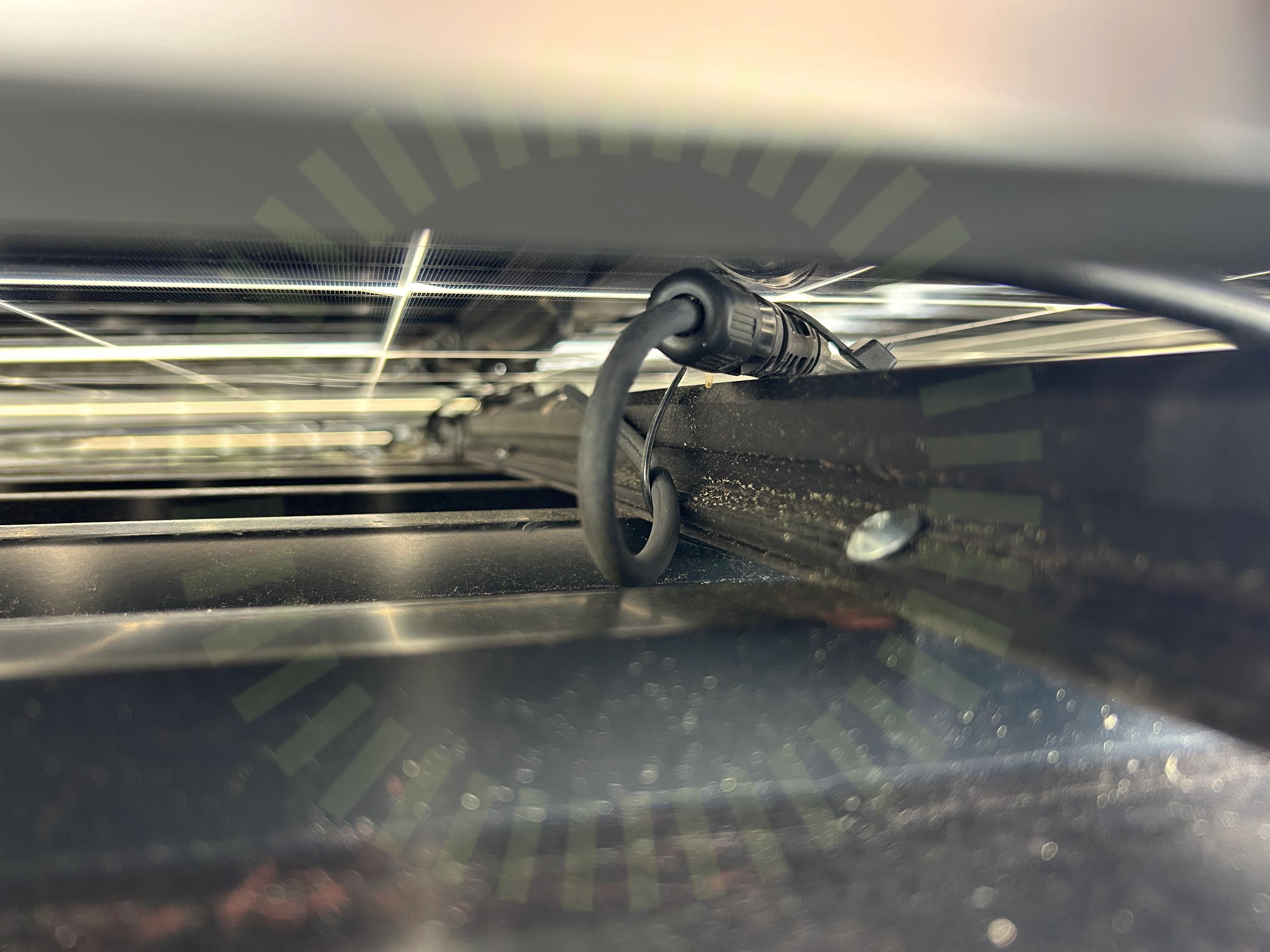

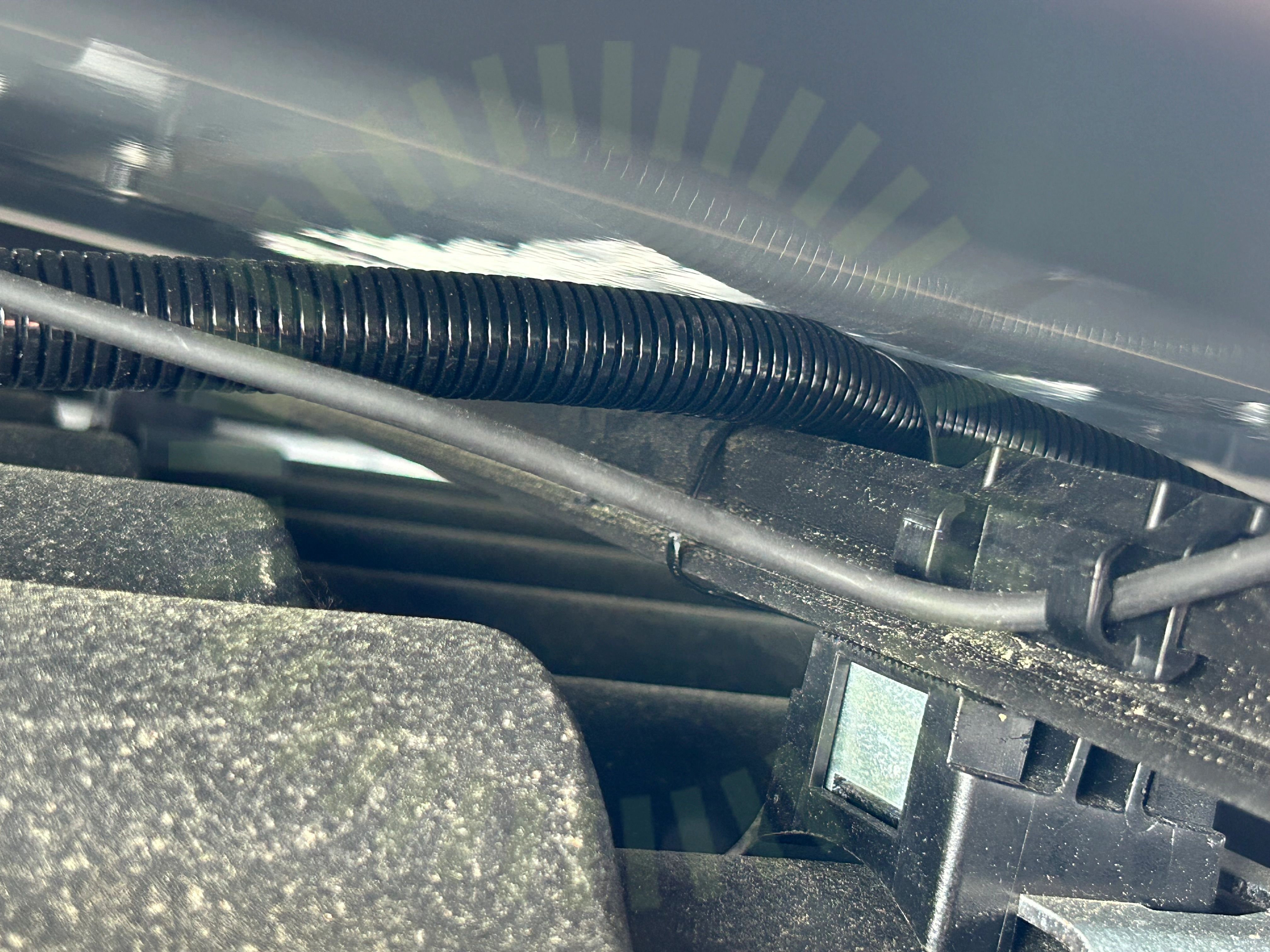

Föremål mot bakstycke
4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

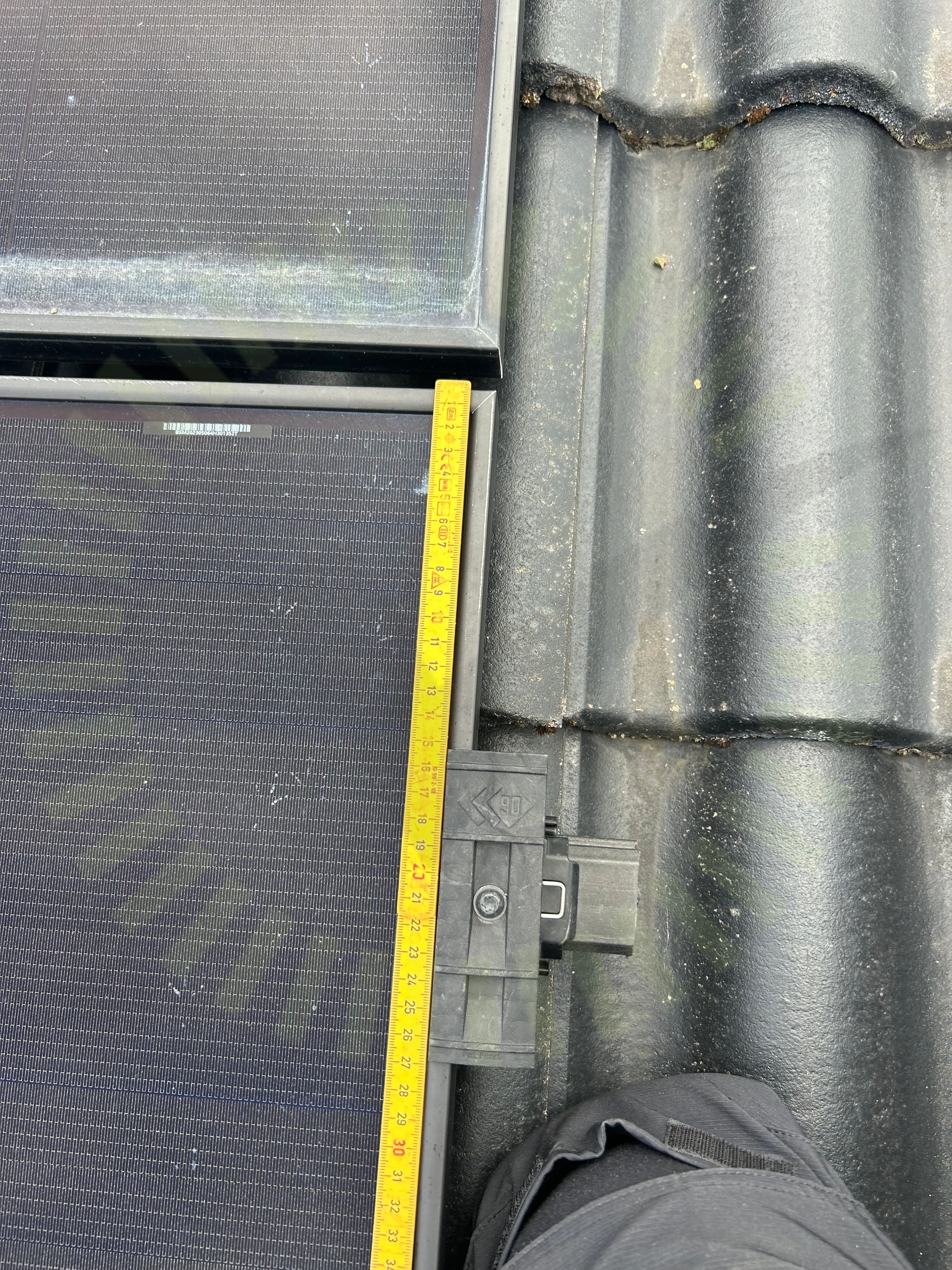

Klämmornas placering
4.2 Klämmornas placering

Inte godkänd

Underlag för klämzoner för den valda panelen saknas. Bedömning av klämzoner är inte möjligt utan underlag från tillverkaren.

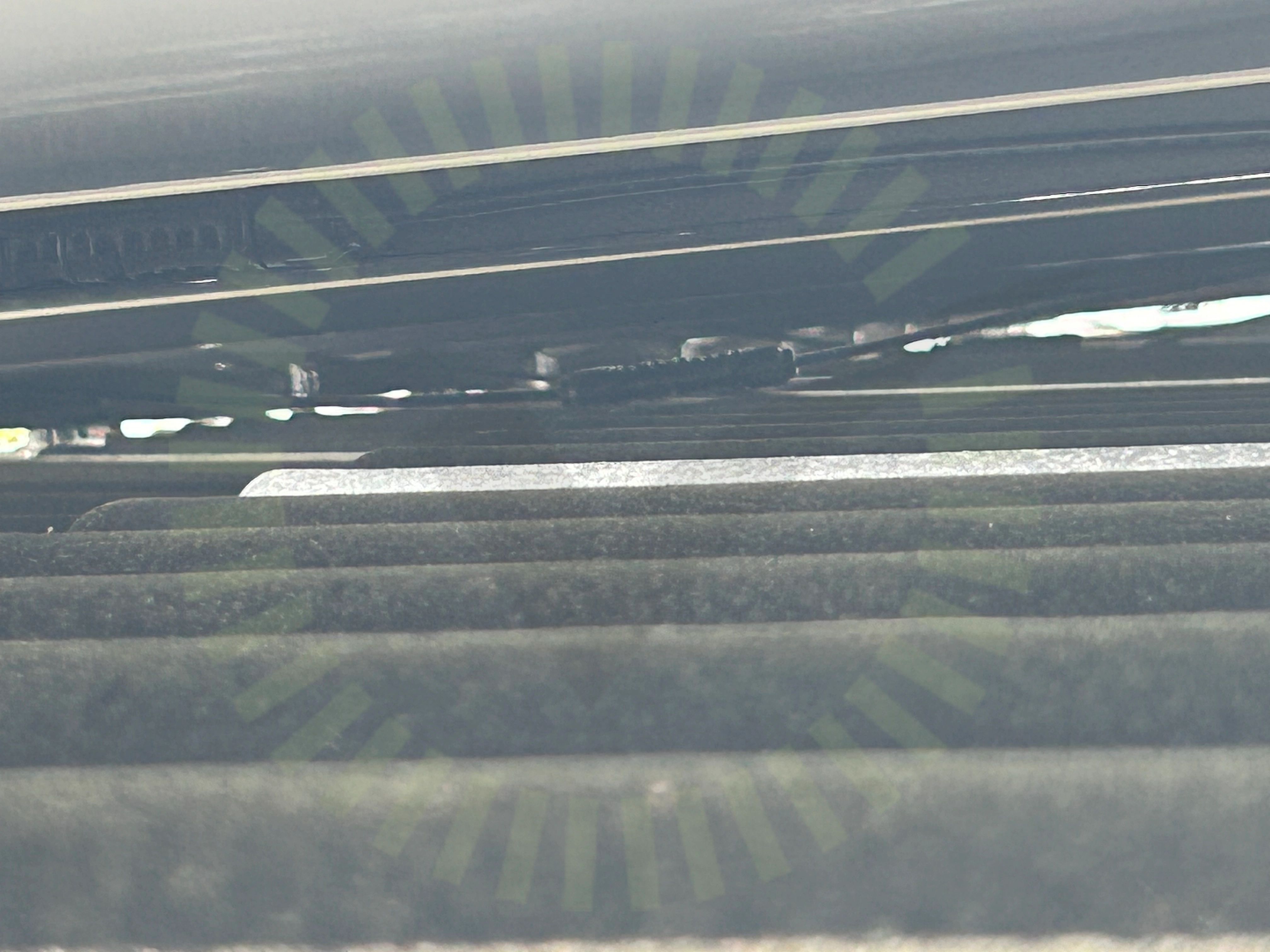

Kontaktdon
4.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

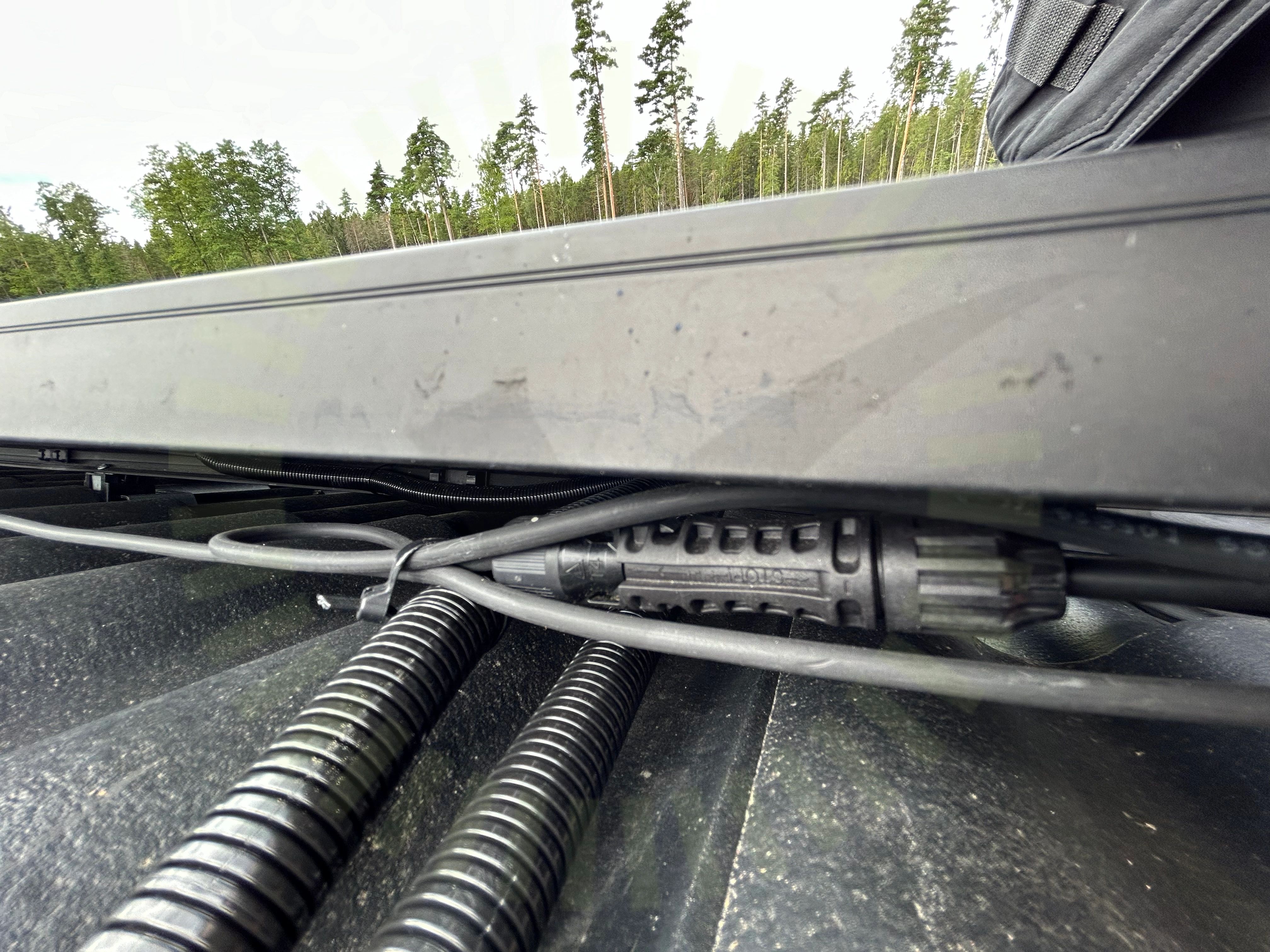

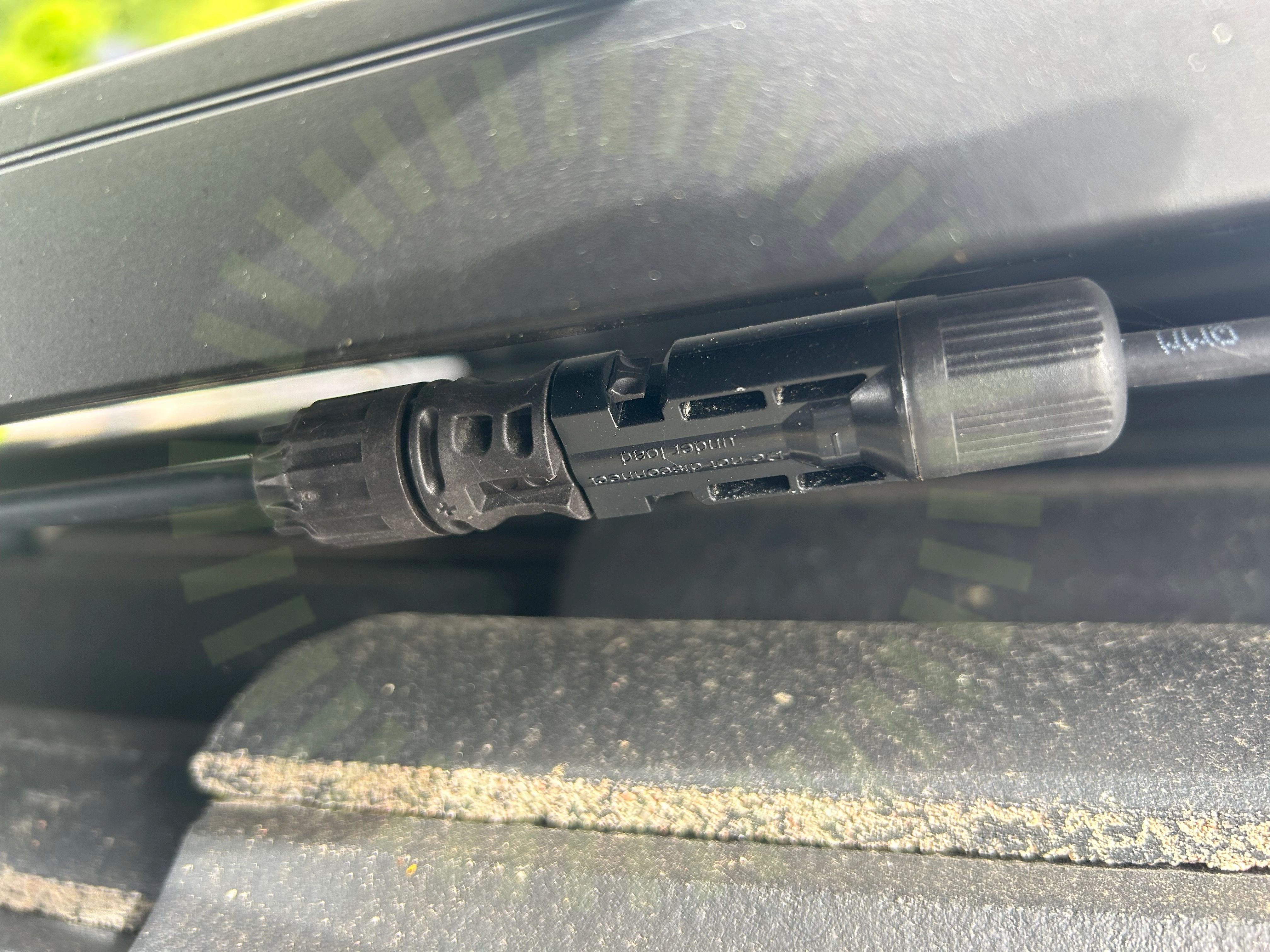

Förbindelse av kontakter
4.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

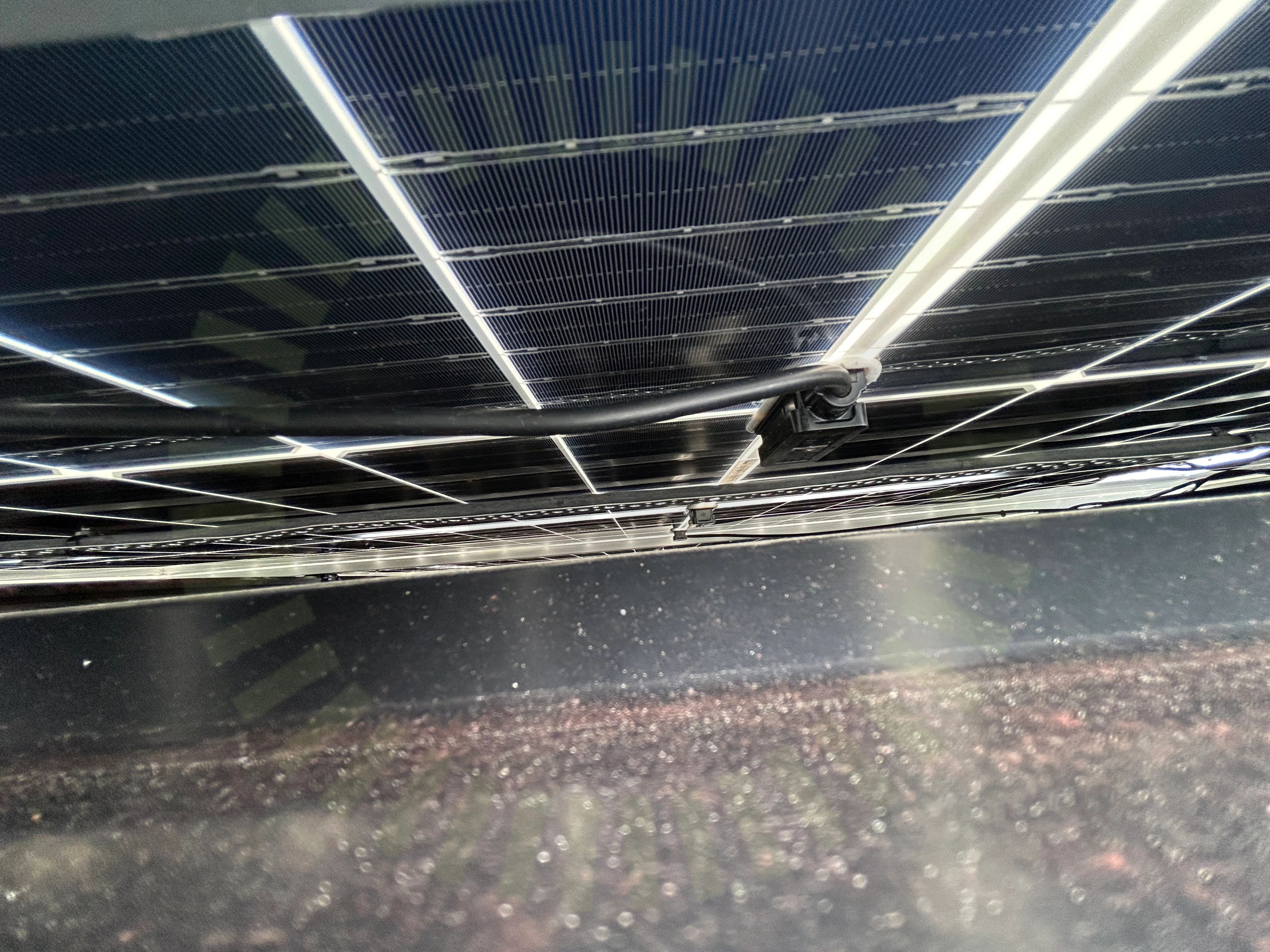

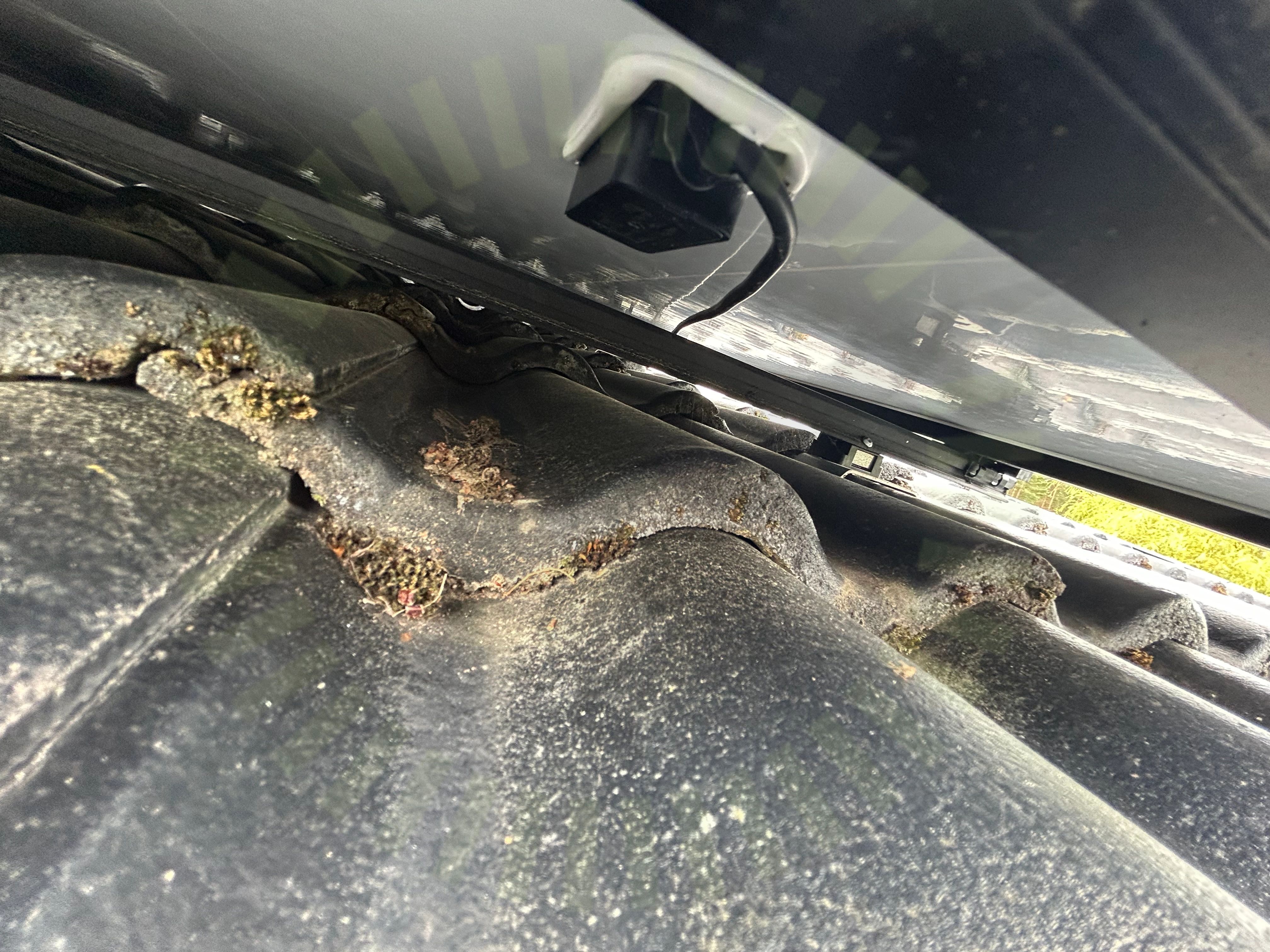

Kopplingslåda böjradie
4.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
4.6 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

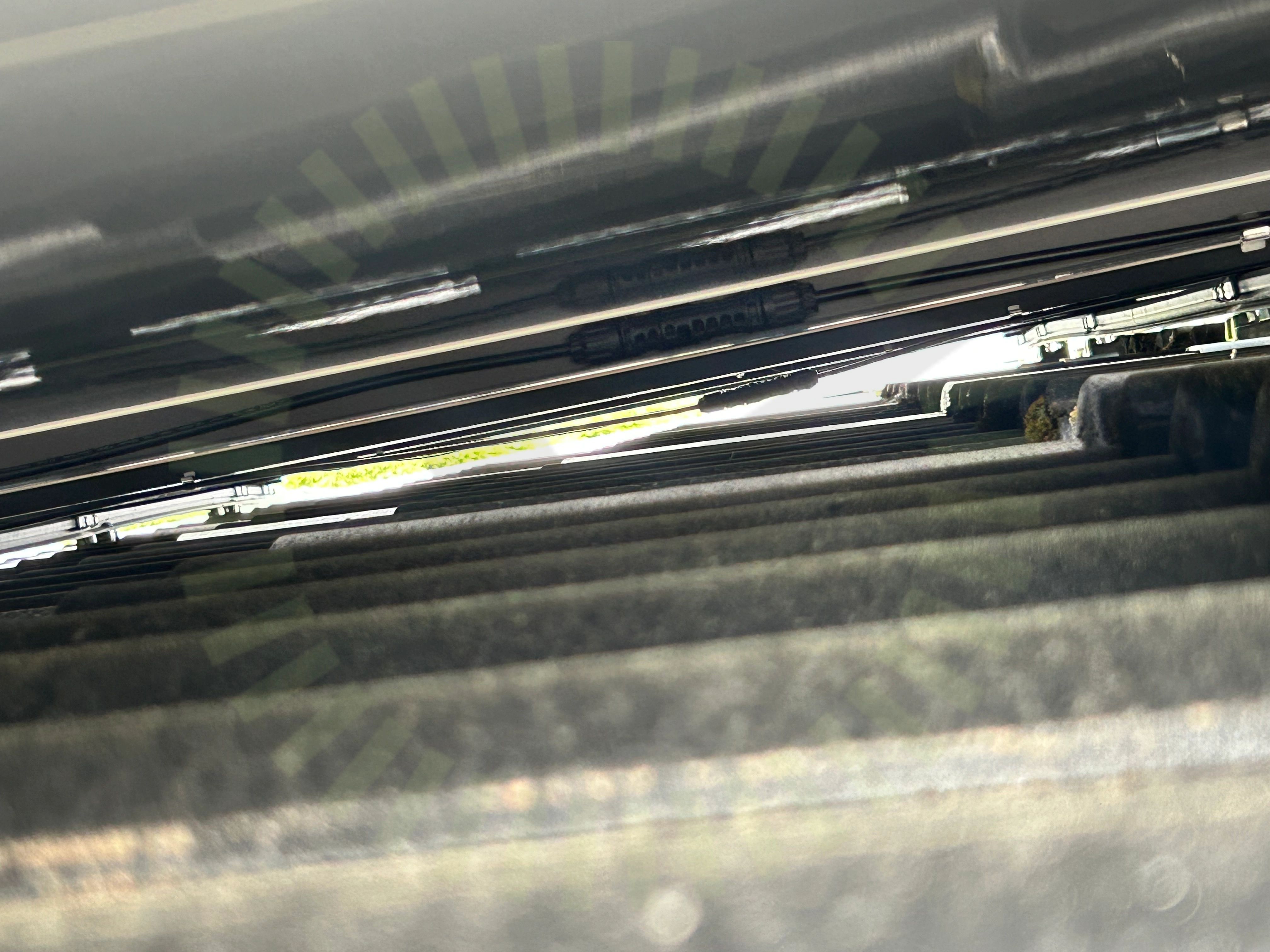

Stress på kontakter
4.7 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)
Godkända kontrollpunkter
9/16
Avstånd till hav
Dräneringshål
Klämmornas storlek
Klämmornas överlappning
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram

Tak 1, CC90- UNUM Betongpannor

Anmärkningar
8/24

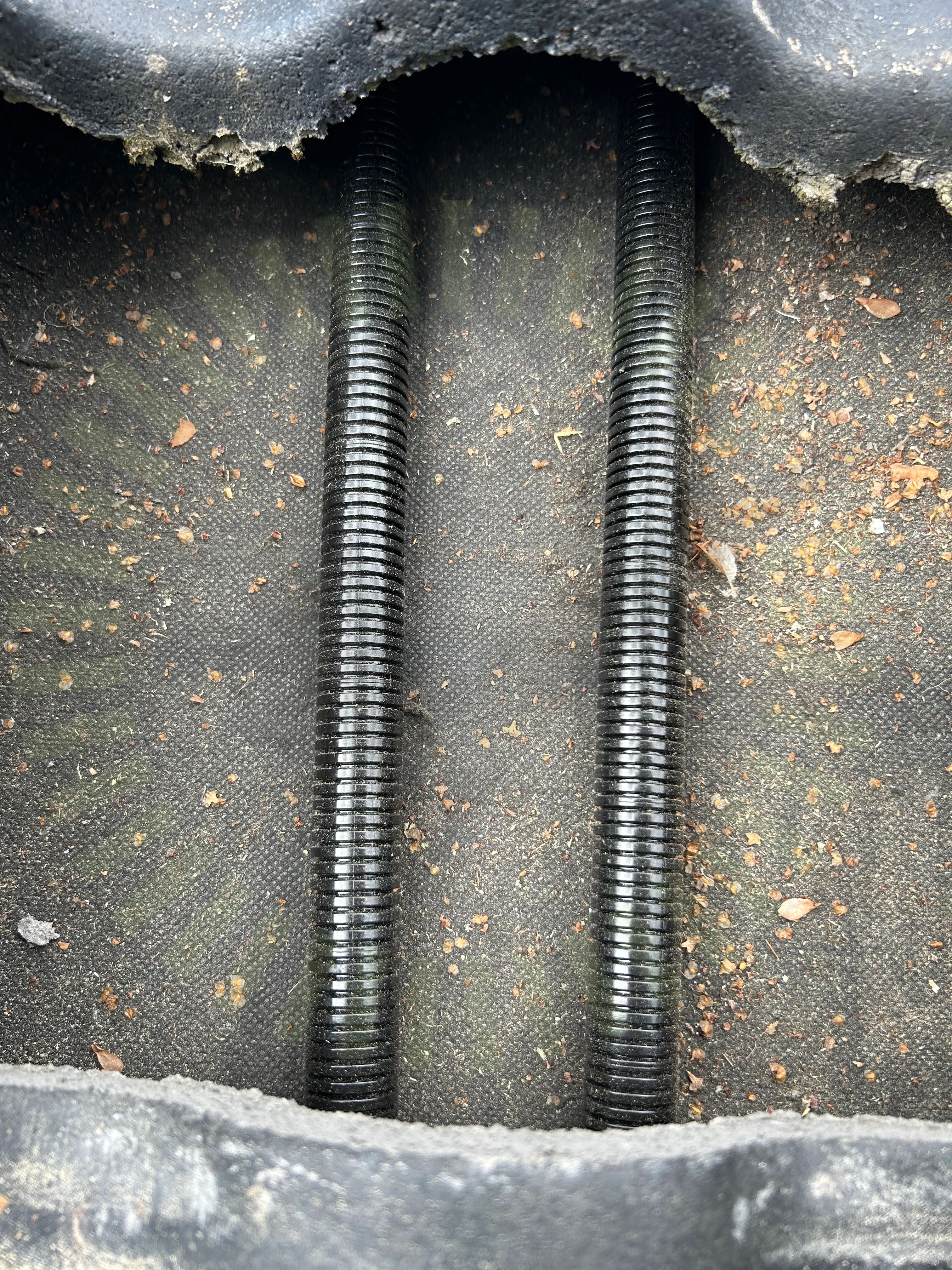

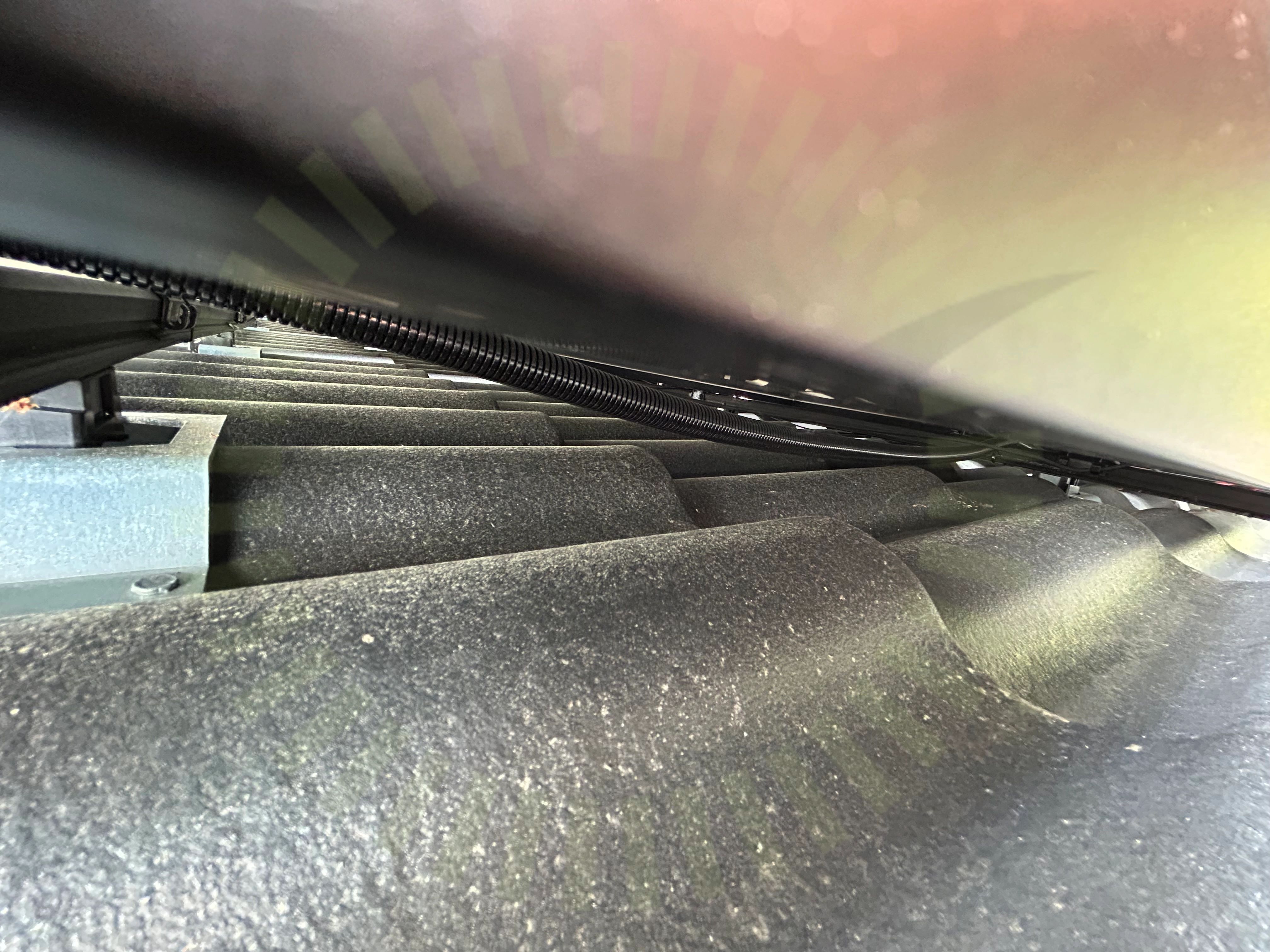

Kabeldragning mellan takytor
5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad, ligger löst flera meter under takpannorna.

SS 436 40 00 (712.522.101)
Kabeldragning mellan takytor
5.2 Kabeldragning mellan takytor

Inte godkänd

Kablaget är bristfälligt uppfäst.

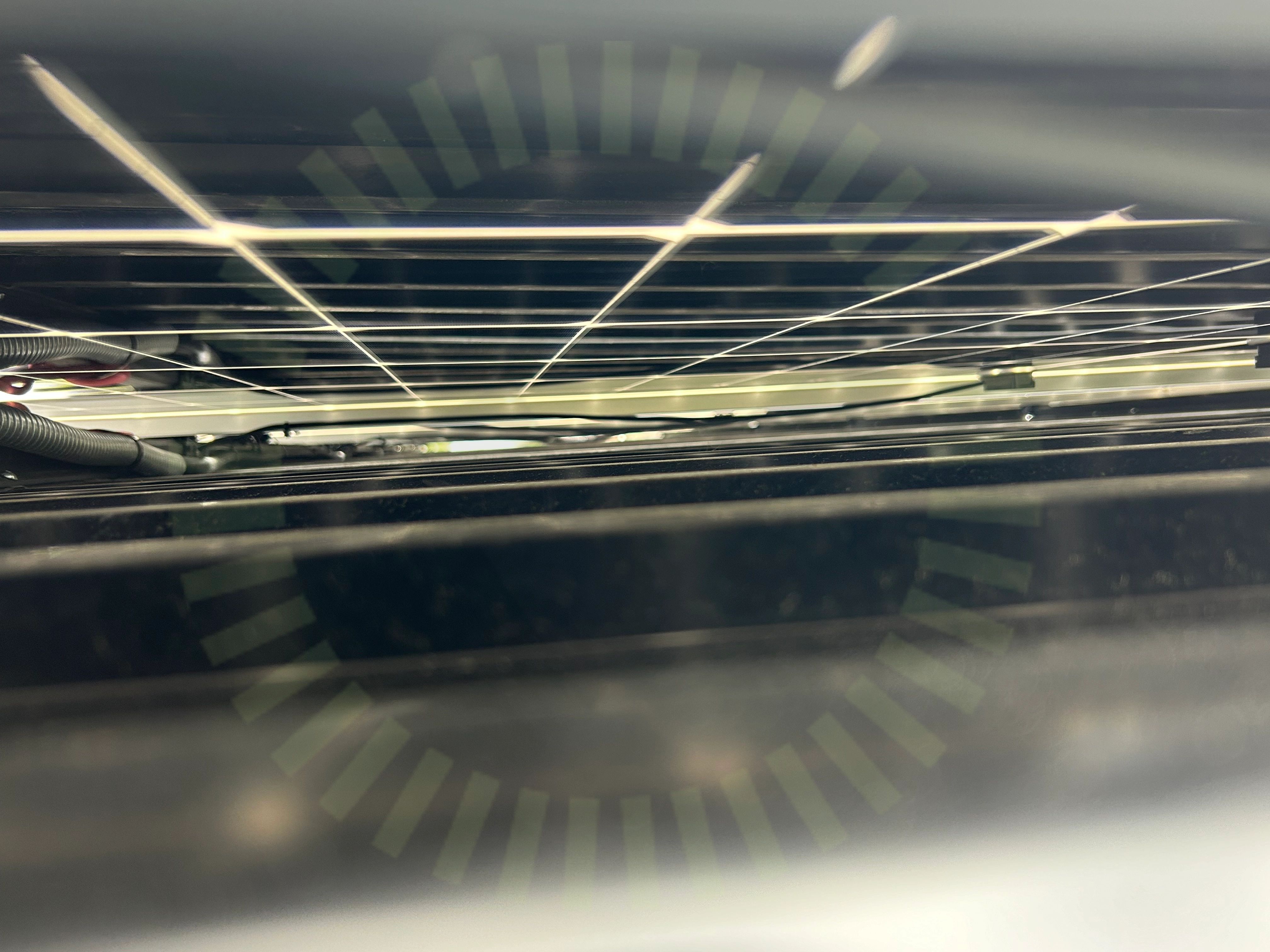

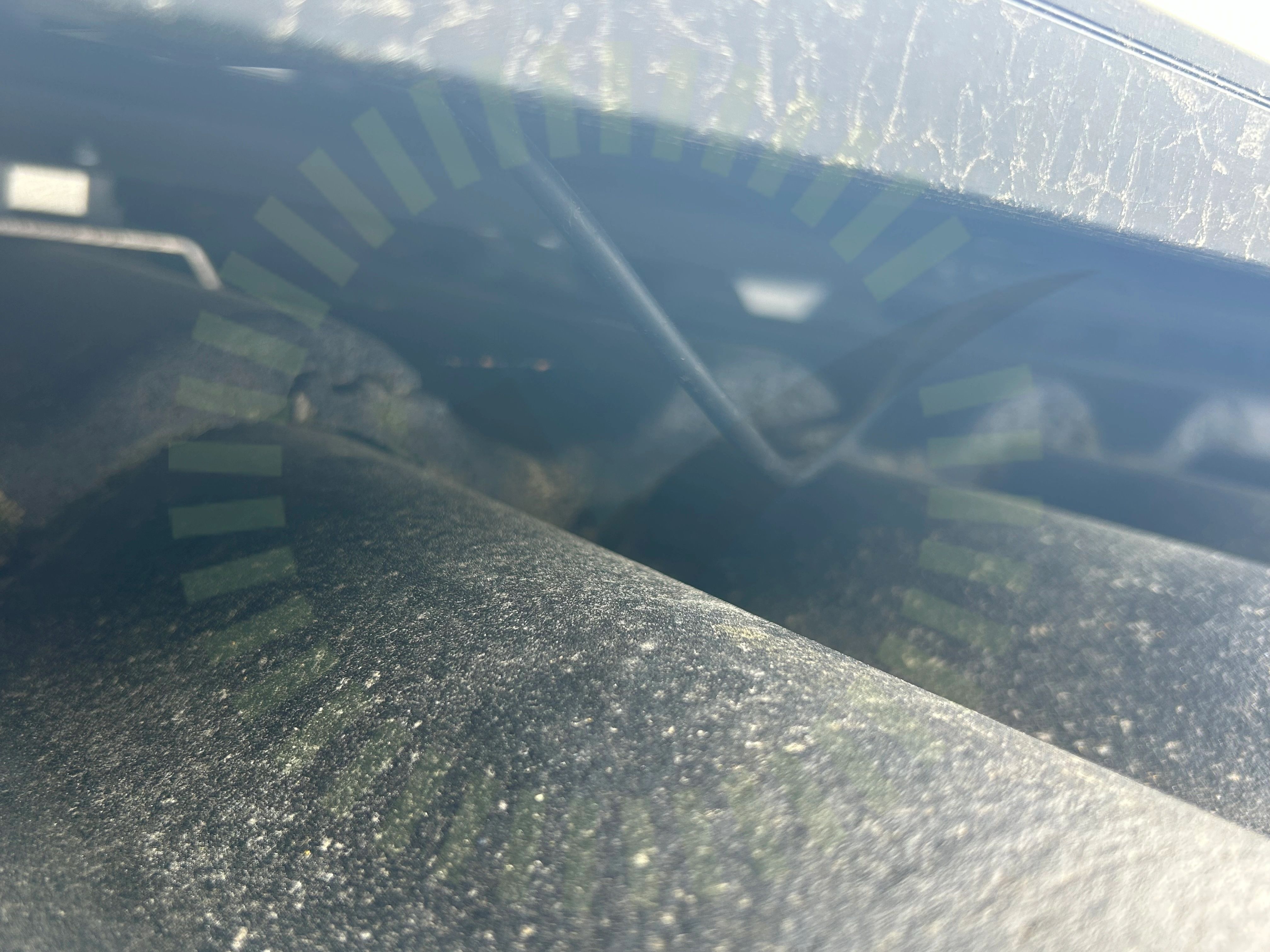

Kabeluppfästning
5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

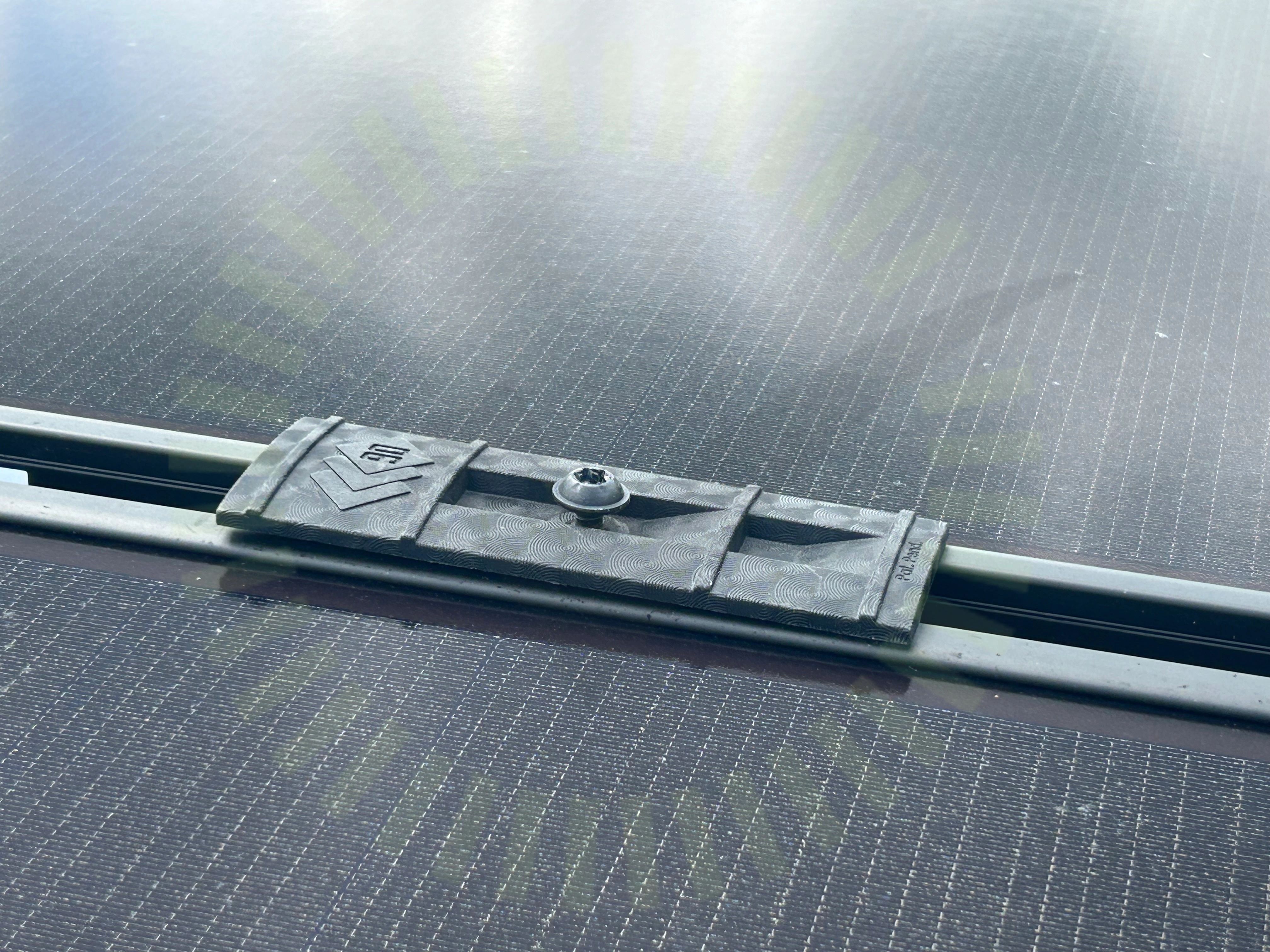

Mittklämmor
5.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruv till mittklämma är inte spänd.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 12

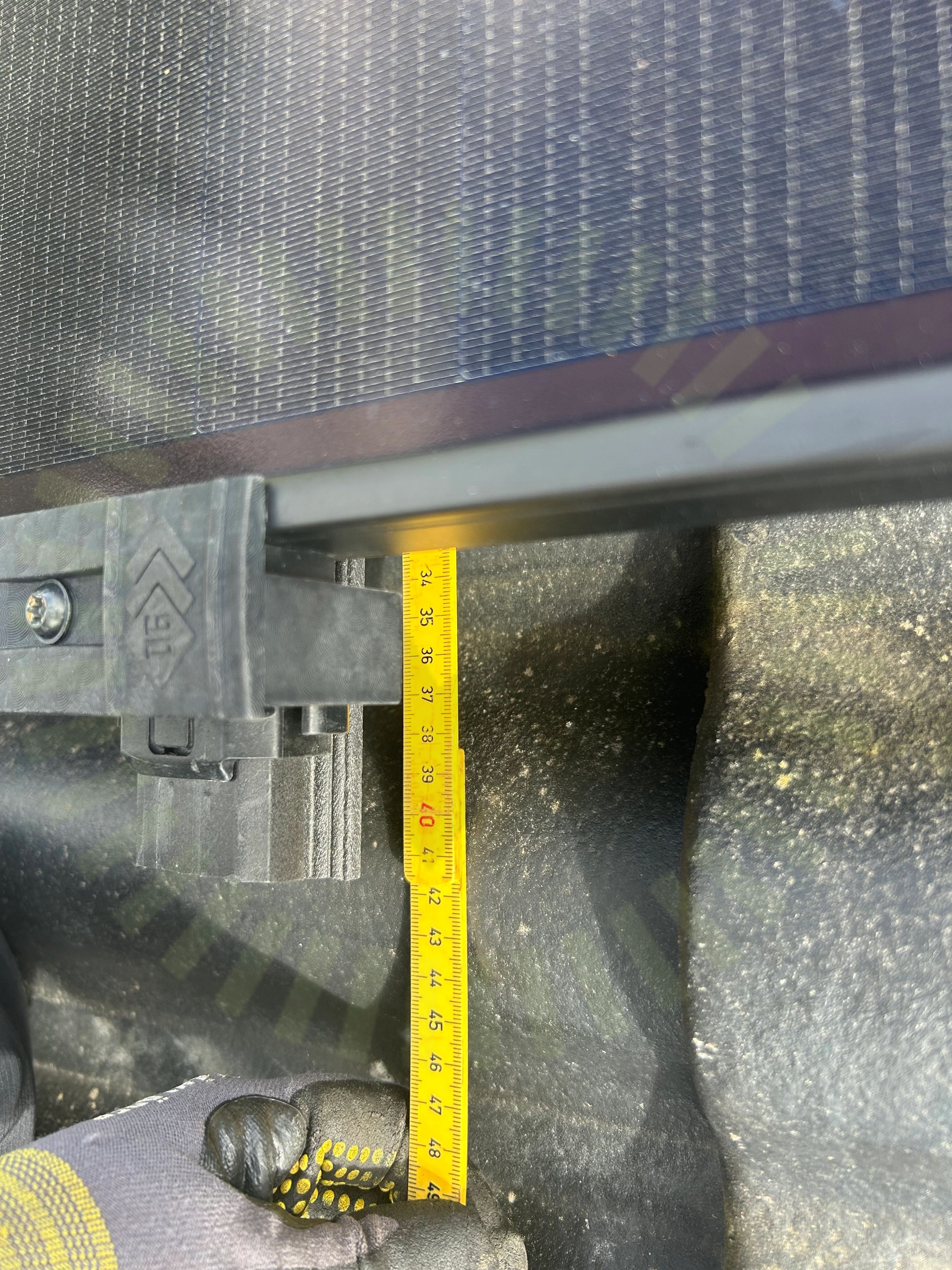

Skenornas överhäng
5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2
5.6 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2
5.7 Ändklämmor

Inte godkänd

Ändklämma sitter löst.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 12
5.8 Takkrokarnas CC

Inte godkänd

Infästningar är monterade med felaktigt CC avstånd.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2
Godkända kontrollpunkter
16/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Klämmans placering i skena
Läktinfästning
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning skruvade
Skenskarvar
Säkerhetsavstånd
Takgenomföring
Väderbeständigt material
Takkrokstyper
Underliggande takpanna

Tak 2, CC90 UNUM Plåttak

Anmärkningar
8/17

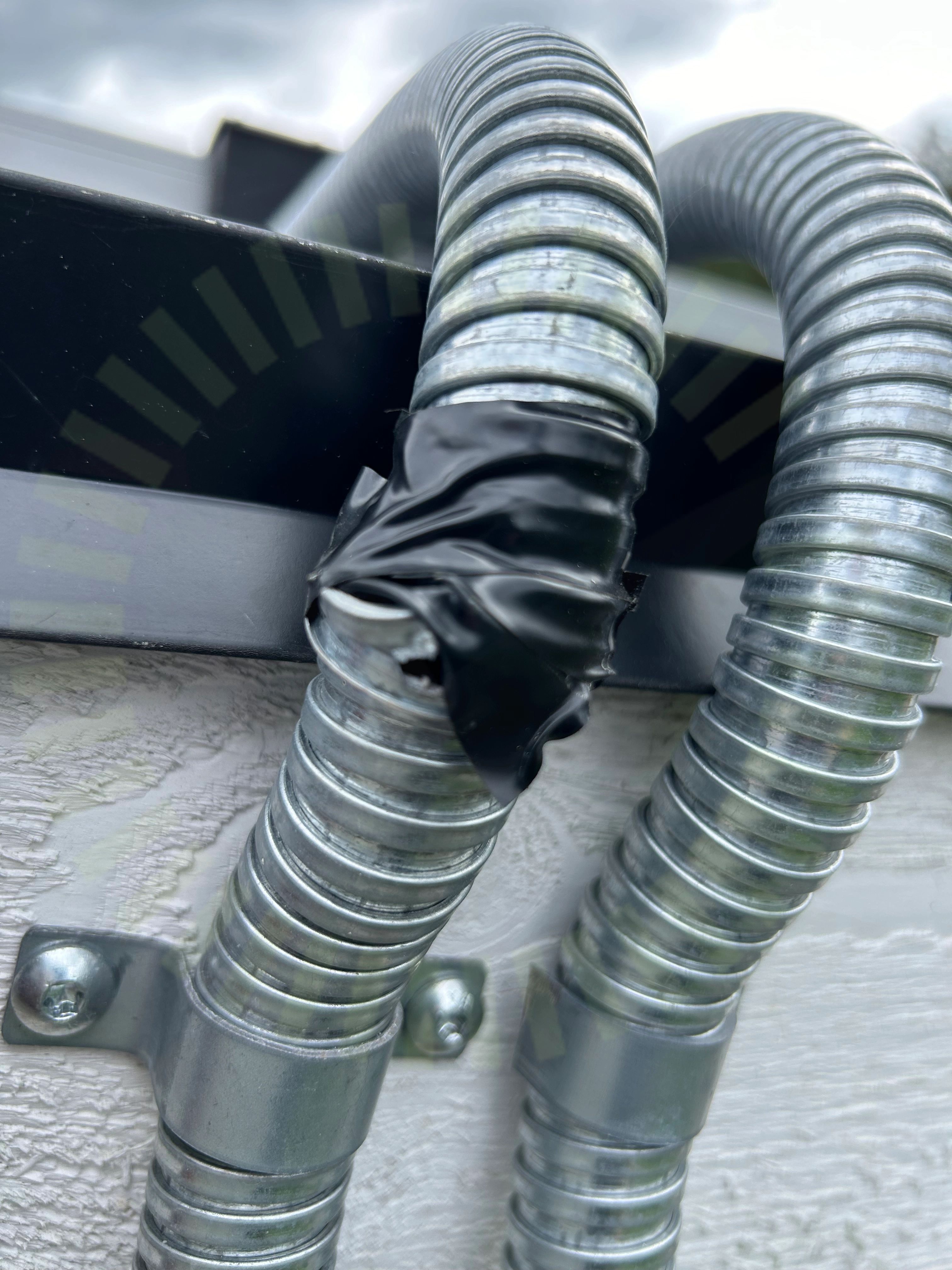

Kabeldragning mellan takytor
6.1 Kabeldragning mellan takytor

Inte godkänd

Kabelskarv är inte lämpligt utförd.

SS 436 40 00 (712.522.101)
6.2 Panelmått

Inte godkänd

Panelerna är större än maximalt tillåtet för systemet.

Montageinstruktion CC90 UNUM Plåttak, Sida 1 och 2

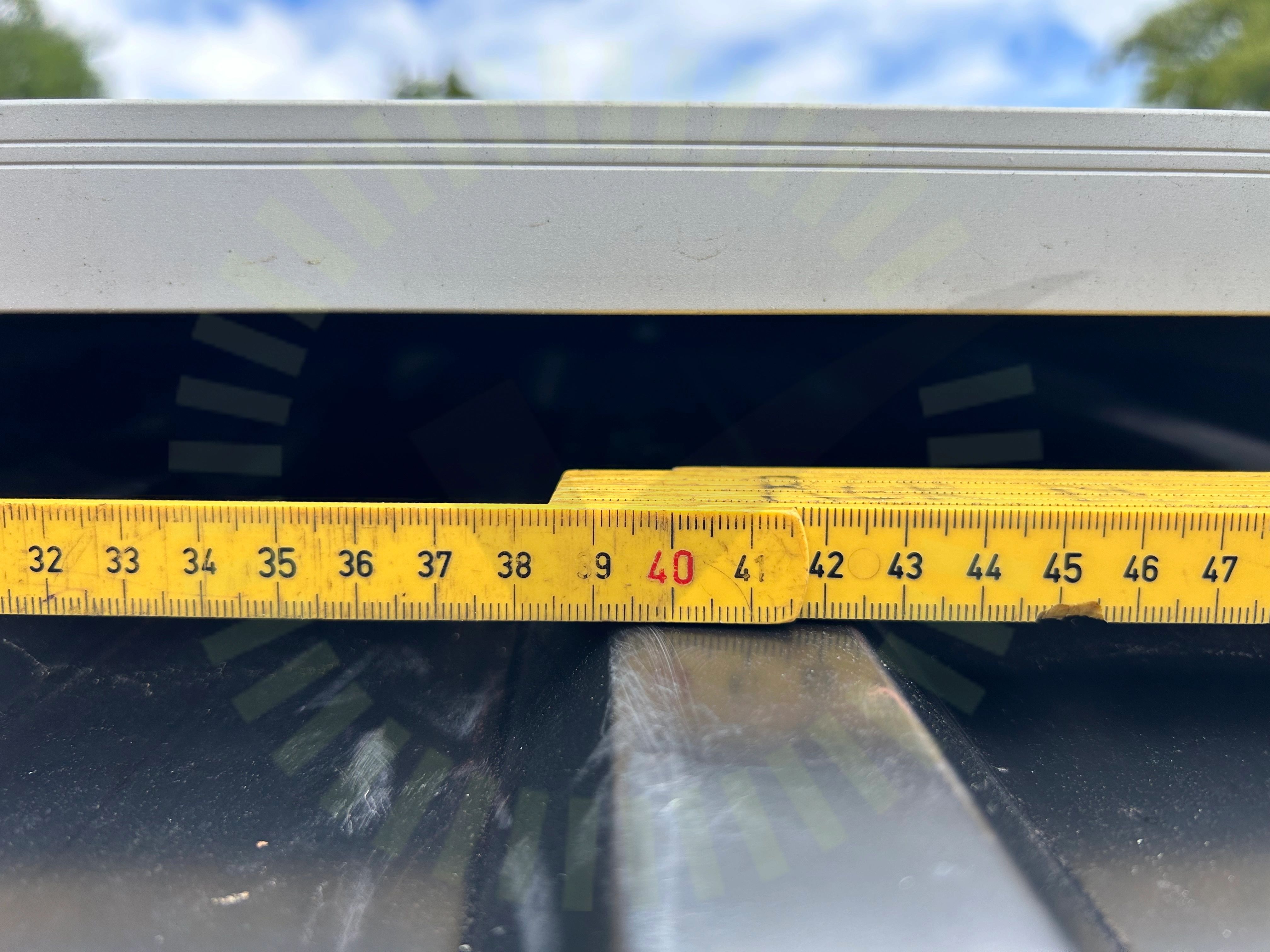

CC mått
6.3 CC mått

Inte godkänd

Sitter med cc 40 cm hela vägen.

Montageinstruktion CC90 UNUM Plåttak, Sida 2 till 3
Kabeluppfästning
6.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

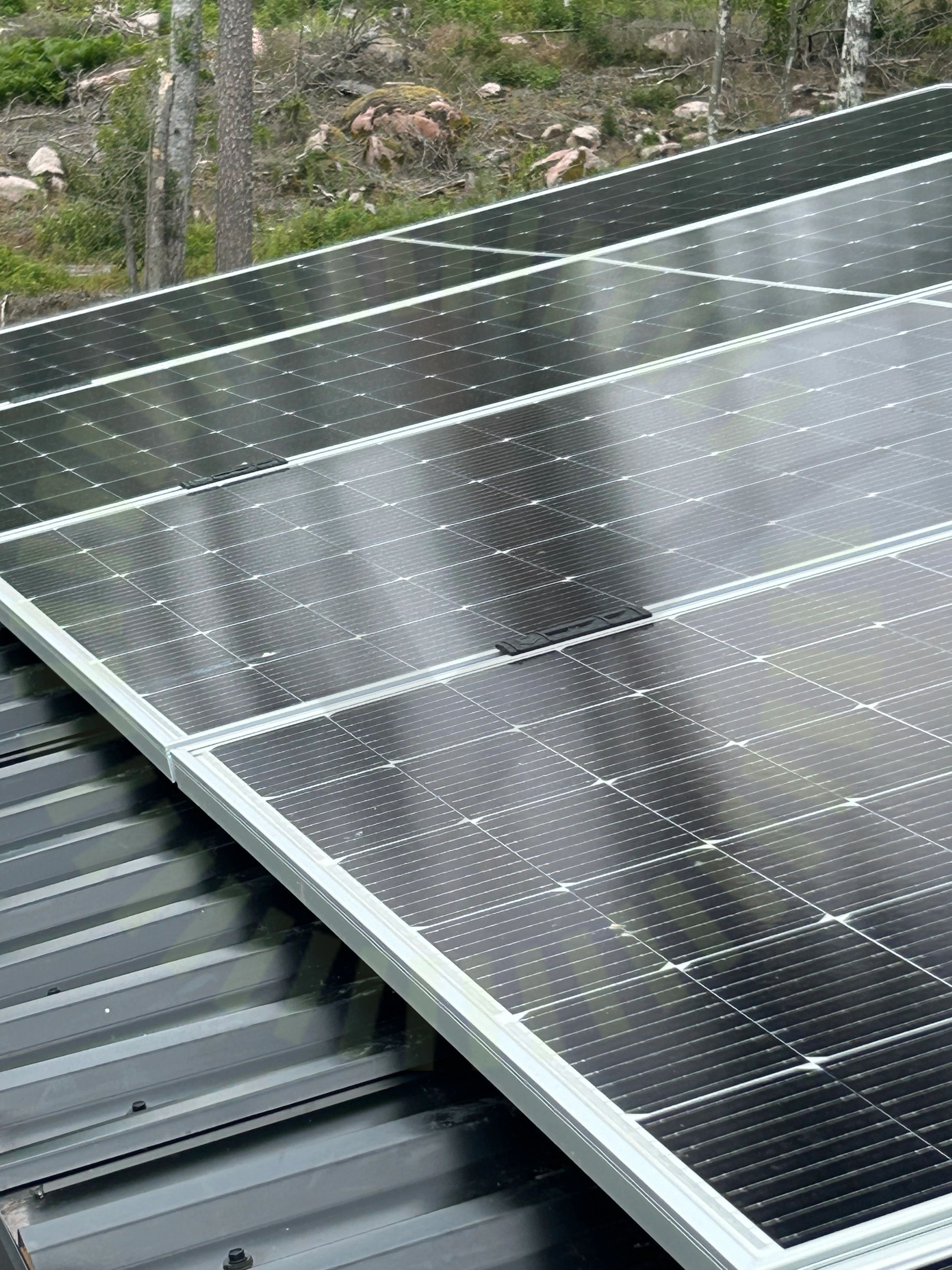

Mittklämmor
6.5 Mittklämmor

Inte godkänd

Mittklämma sitter monterad på felaktigt håll.

Montageinstruktion CC90 UNUM Plåttak, Sida 4

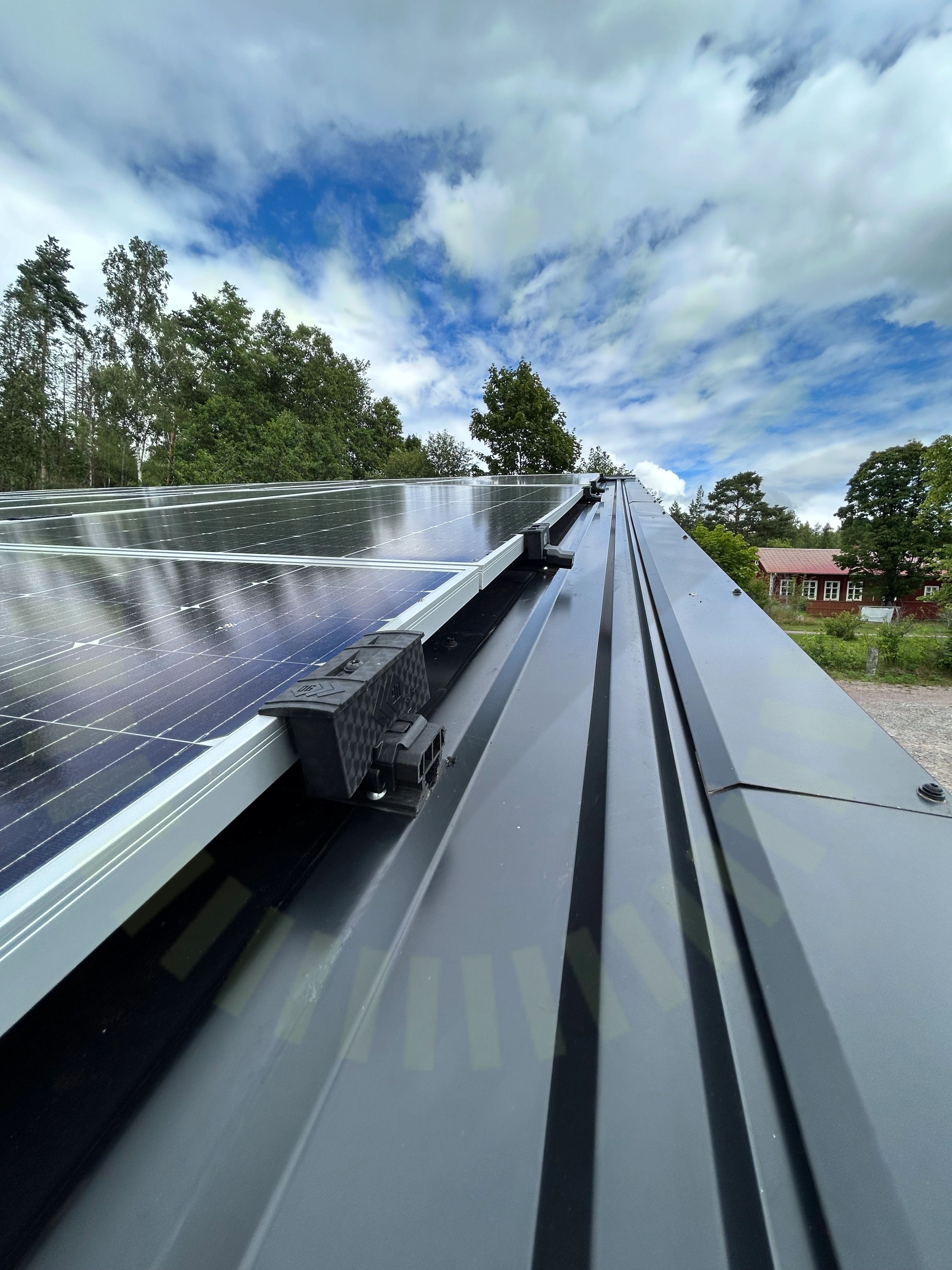

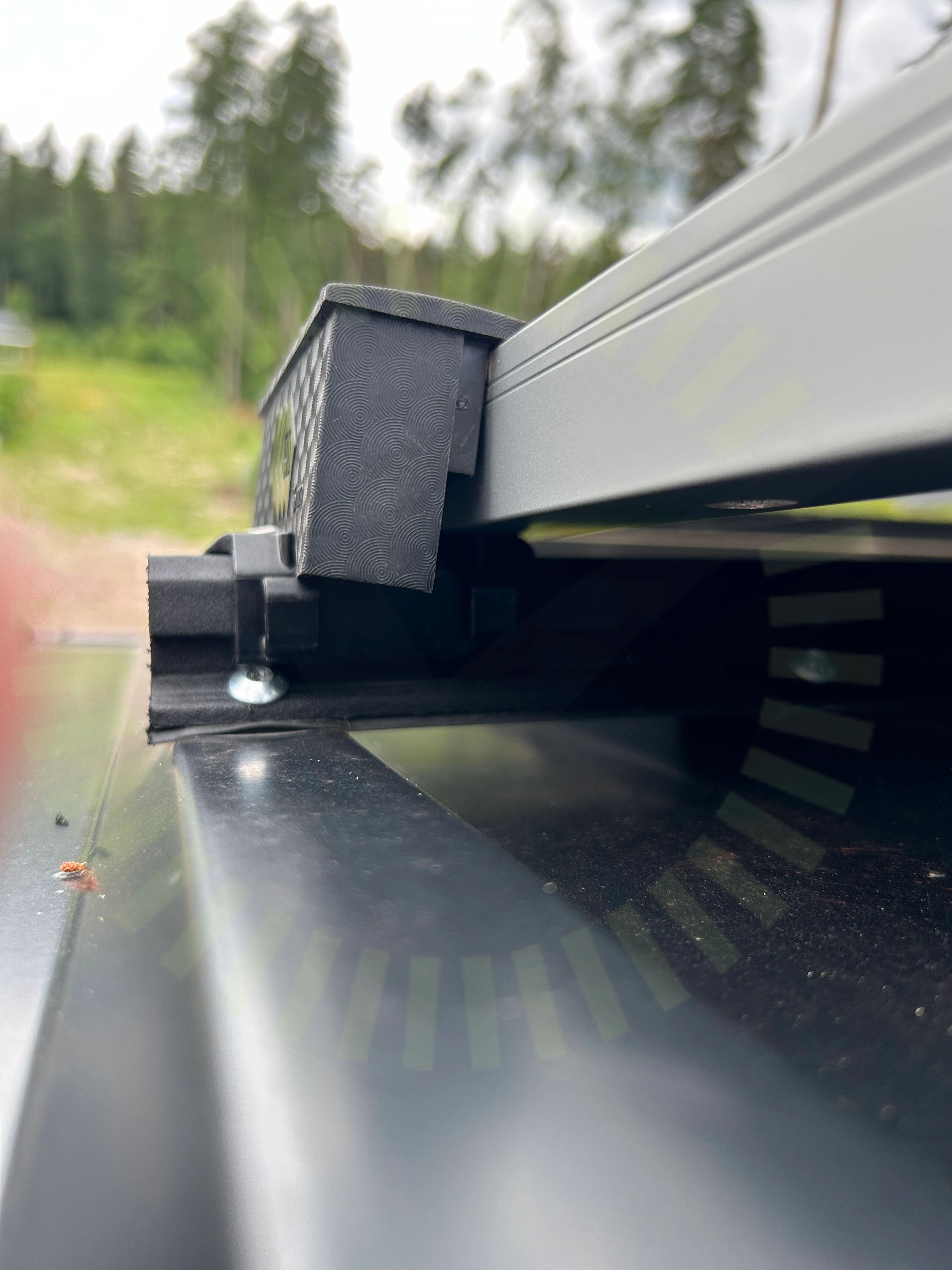

Skenans utstick för klämma
6.6 Skenans utstick för klämma

Inte godkänd

För kort avstånd mellan skenans ytterkant och ändklämmans placering.

Montageinstruktion CC90 UNUM Plåttak, Sida 5
6.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor
6.8 Ändklämmor

Inte godkänd

Ändklämmor har fel storlek för den valda panelen.

Montageinstruktion CC90 UNUM Plåttak, Sida 4
Godkända kontrollpunkter
9/17
Främmande material
Föremål mellan skena och panelram
Infästning
Klämmans placering i skena
DC kabel förläggning
Skador
Skenskarvar
Säkerhetsavstånd
Väderbeständigt material

Tak 2, Longi: LR5-72HBD

Anmärkningar
5/17

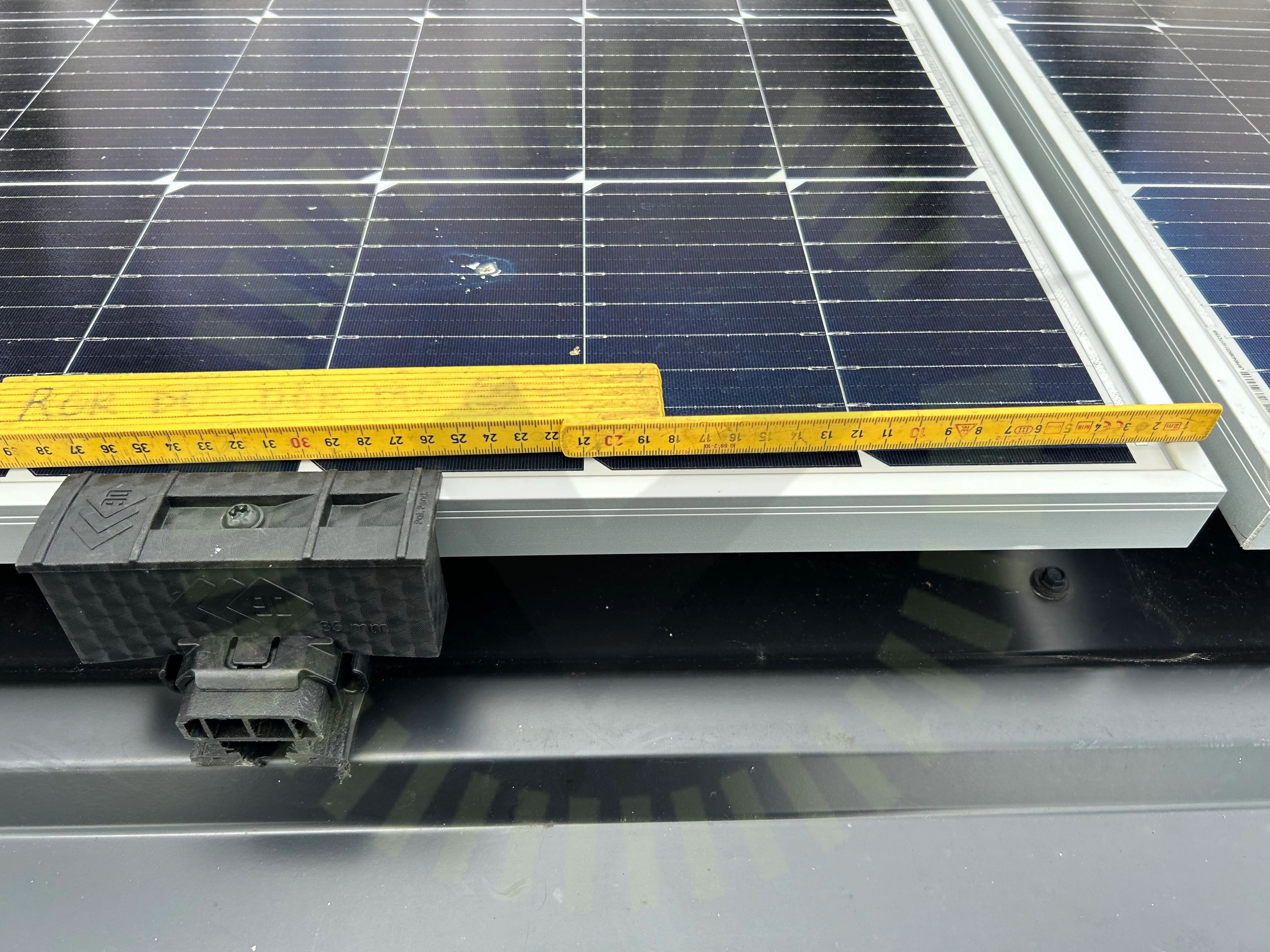

Klämmornas placering
7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 16-17
Förbindelse av kontakter
7.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Föremål mot bakstycke
7.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11
7.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)
Kopplingslåda böjradie
7.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förläggning DC kontakter
Klämmornas överlappning
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter

Tillbehör

Anmärkningar
2/9
Avstånd närliggande objekt
8.1 Avstånd närliggande objekt

Inte godkänd

BMS:en är placerad för nära objekt som hindrar luftflödet.

SolaX Triple Power BMS Parallel Box-II G2 Installation Manual Version 2.0, Sida 76

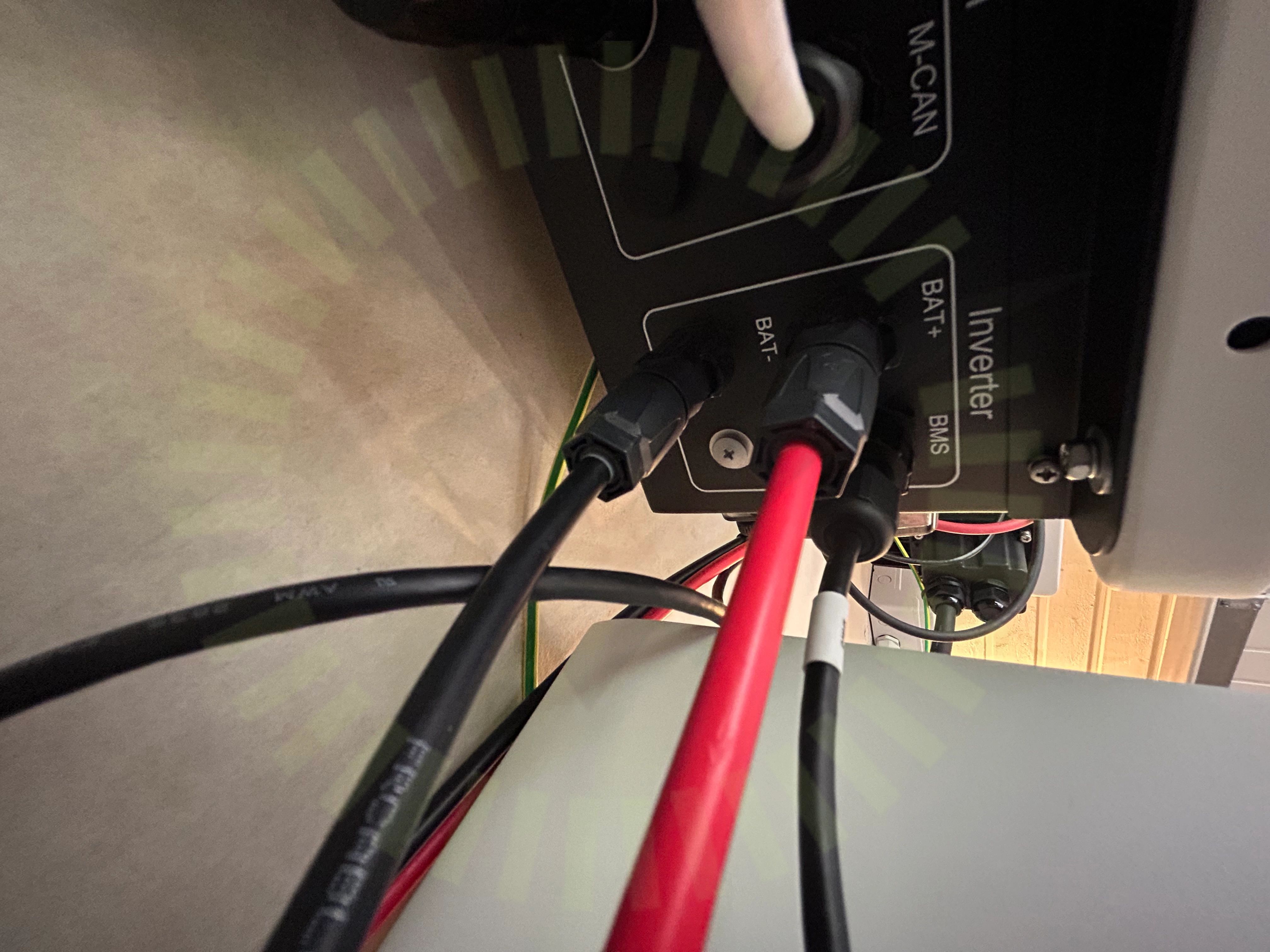

Jordning av chassi
8.2 Jordning av chassi

Inte godkänd

Anslutningsboxens chassi är inte jordat.

SolaX Triple Power BMS Parallel Box-II G2 Installation Manual Version 2.0, Sida 86
Godkända kontrollpunkter
7/9
Avstånd till havet
Bakomliggande material
DC anslutning
Fastsäkring av produkt
Placering
Signalkabel anslutnigsbox
Väderskydd

Undercentral

Godkända kontrollpunkter
7/7
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
2/4
Informering av solceller
10.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

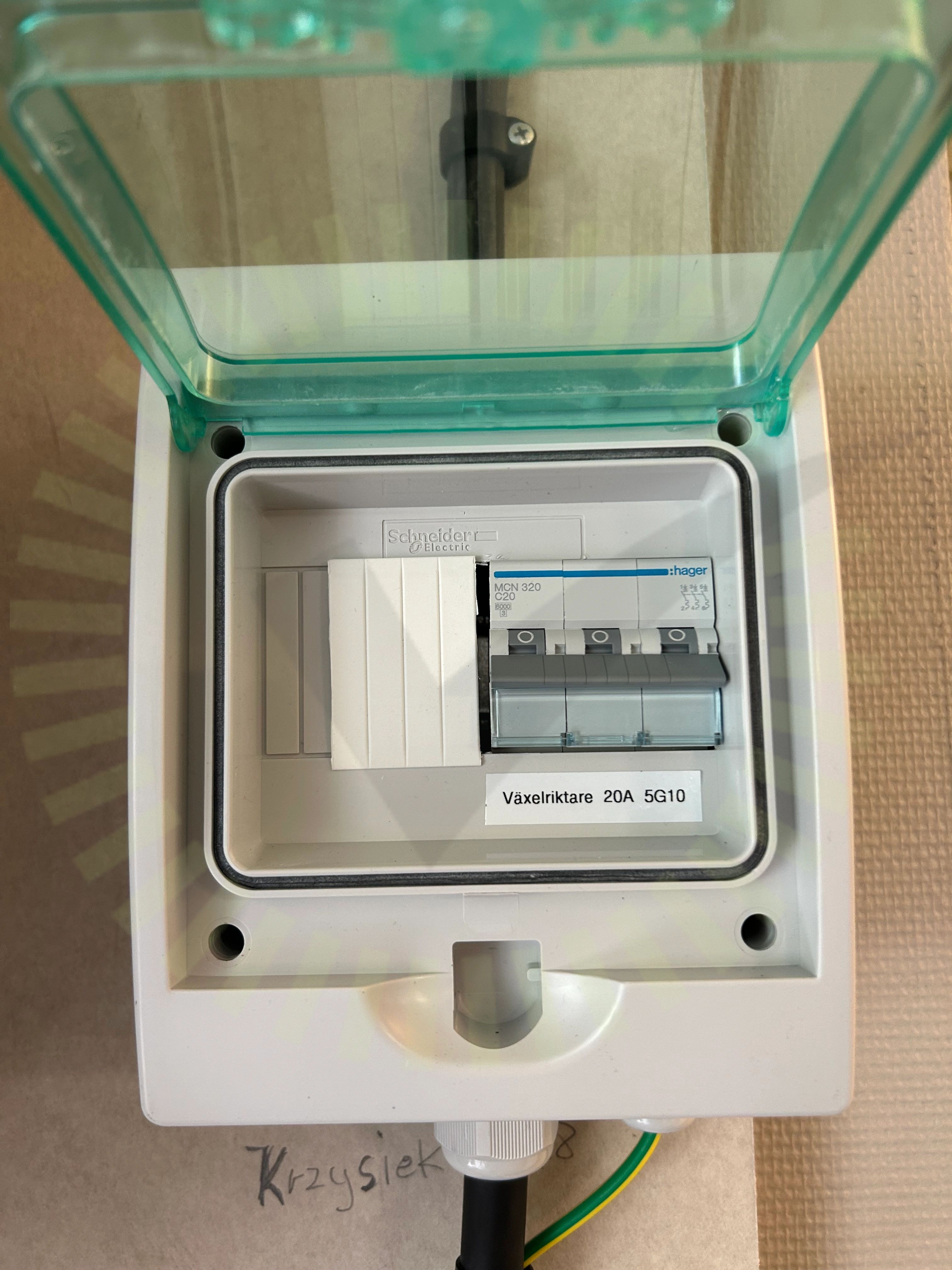

Varning för backspänning
10.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för likspänning

Växelriktare

Anmärkningar
6/37

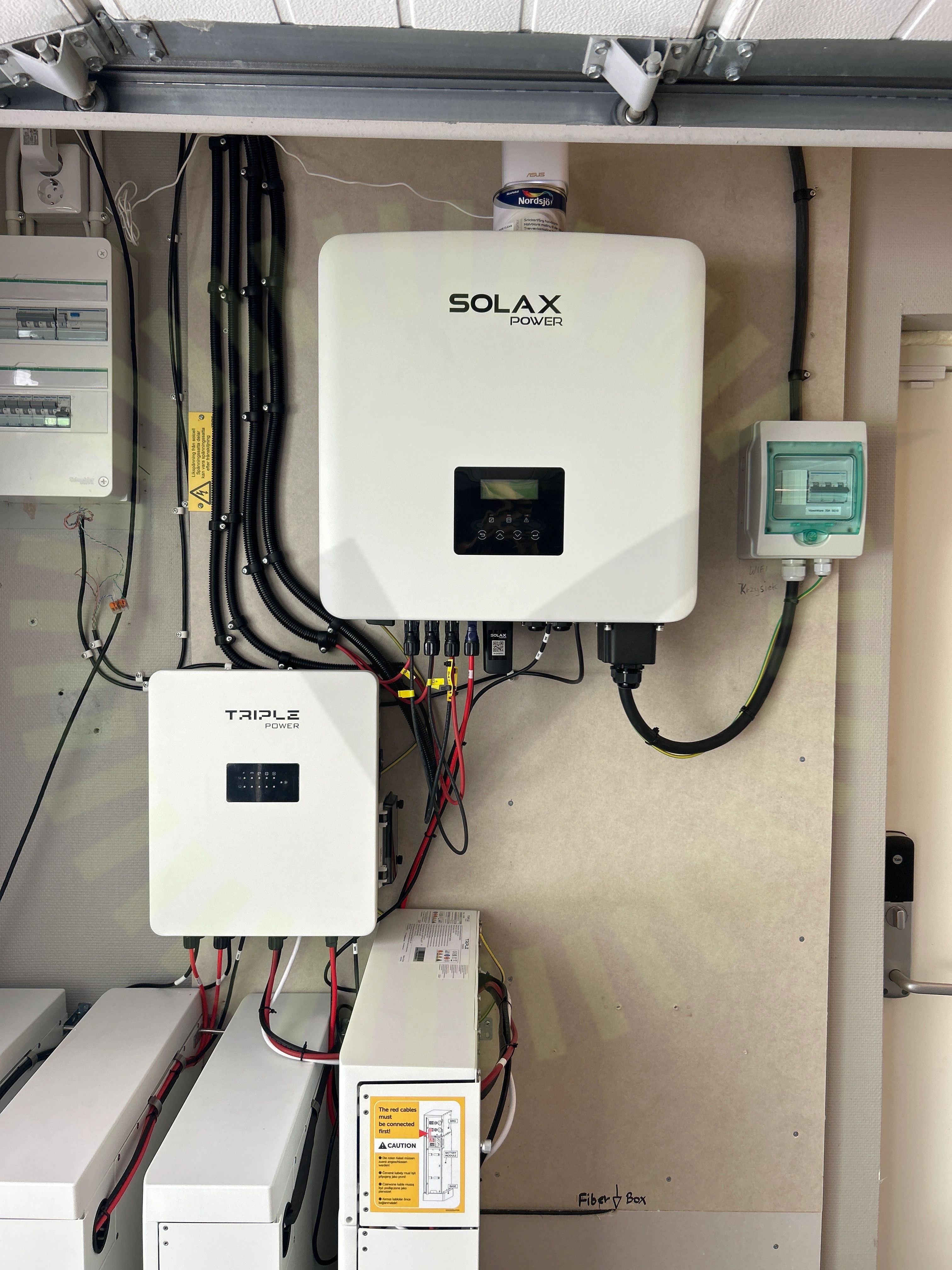

Avstånd närliggande objekt
11.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 28

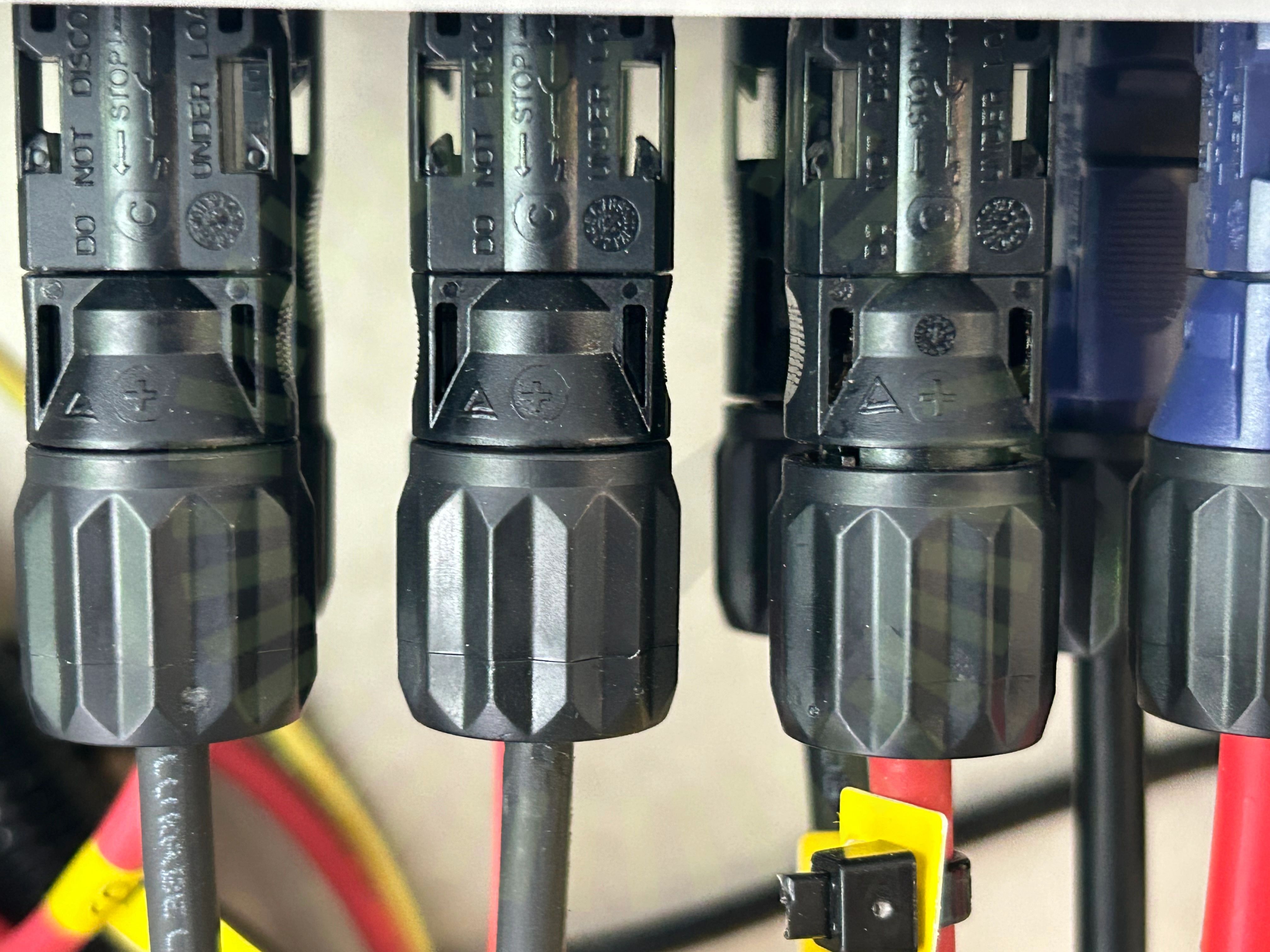

DC Kontakter
11.2 DC Kontakter

Inte godkänd

Kontakt är inte korrekt förskruvad.

SS 436 40 00 (712.526)

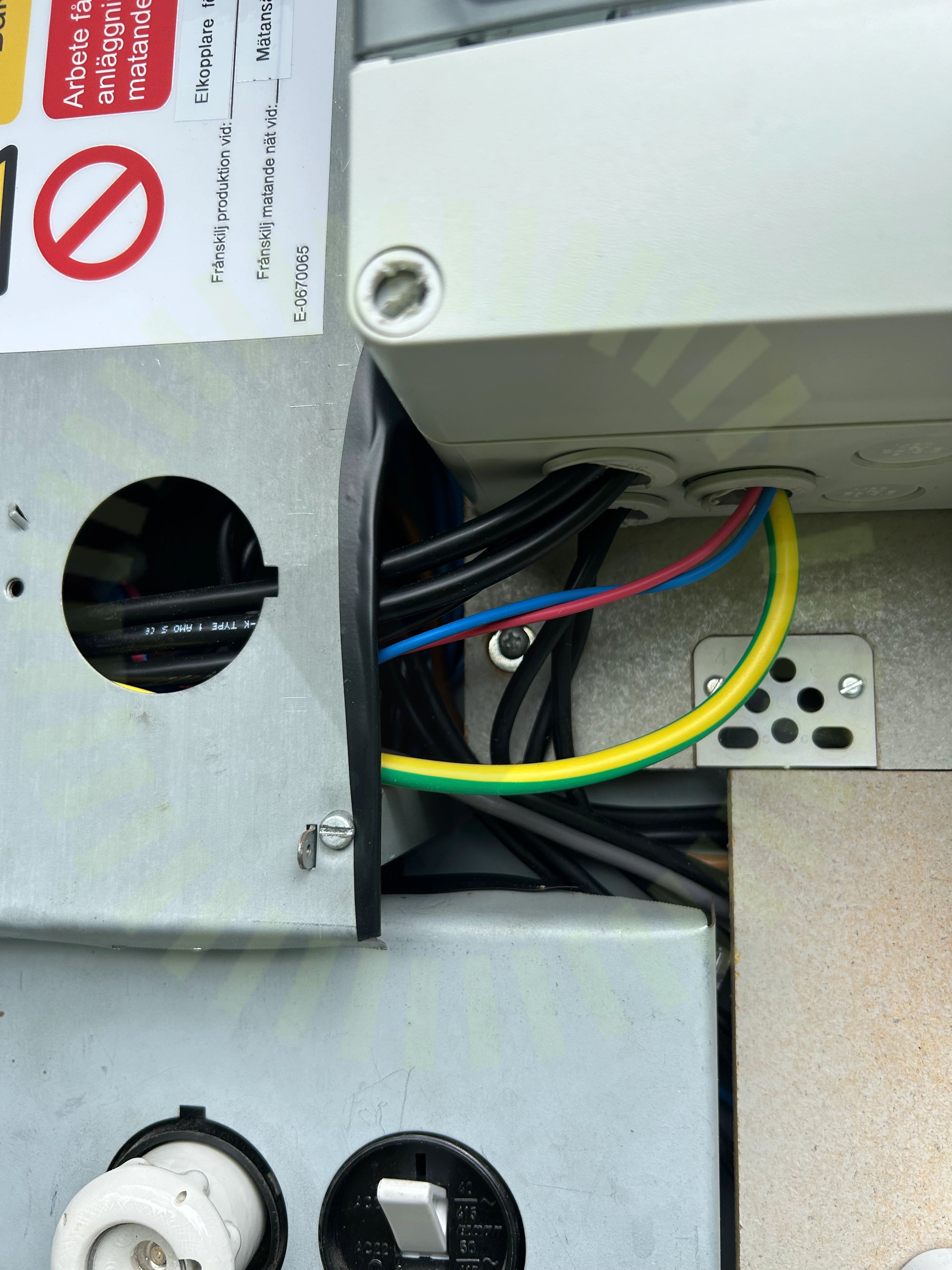

Enkelisolerade ledare
11.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

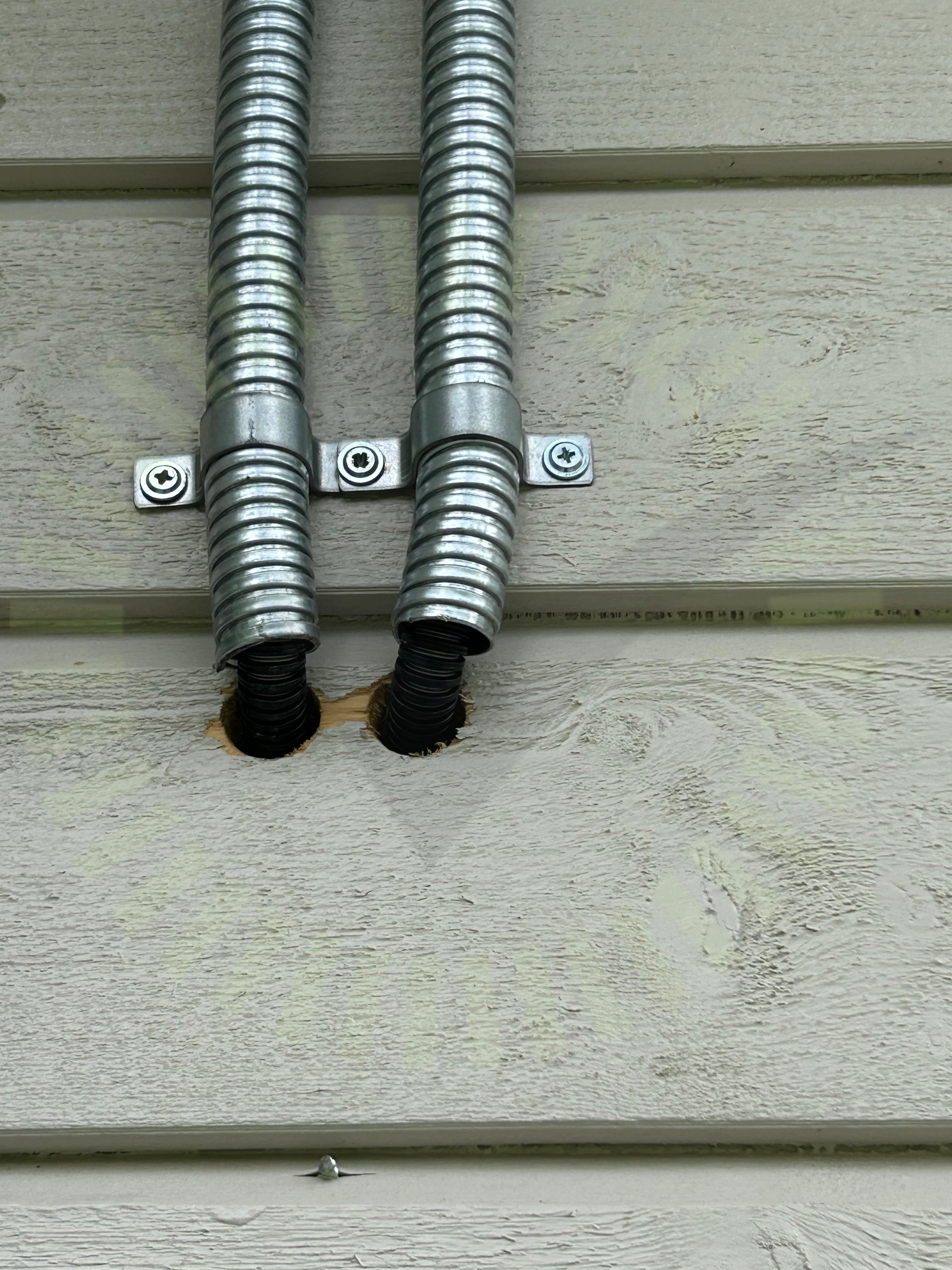

Genomföringar
11.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

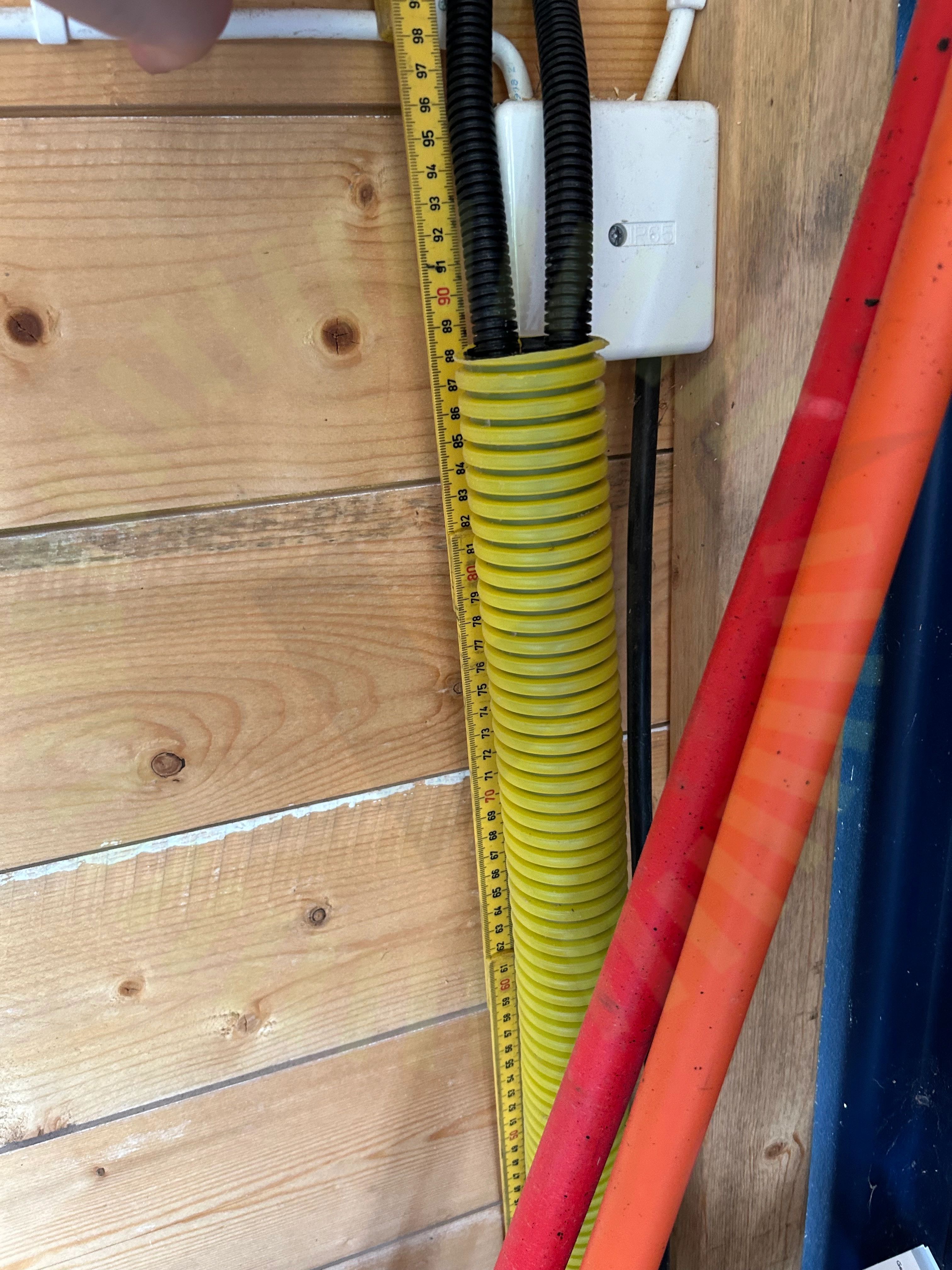

Mekanisk påverkan
11.5 Mekanisk påverkan

Inte godkänd

Valt material är inte uv-beständigt och kommer med tiden gå sönder, kablar saknar då skydd mot mekanisk påfrestning.

SS 436 40 00 (522.6.2)
11.6 Säkringsdimension

Inte godkänd

Växelriktarens säkring ligger på gränsen för installerad effekt. Under vissa förhållanden kan effekten överstiga säkringen. Underlag för effektbegränsning saknas.

Godkända kontrollpunkter
27/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
4/37
DC Max Spänning
DC Max Ström
DC Min Spänning
Strängdesign
