Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

24 augusti 2023

Ort

Halmstad, Hallands län

Kabeluppfästning

Ändklämmor

Mittklämmor skruv

+ 3

88% godkända

12% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

GoodWe: GW4-15K SDT G2 Series

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Risen: RSM40-8 (18)Undercentral (10)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

1/4

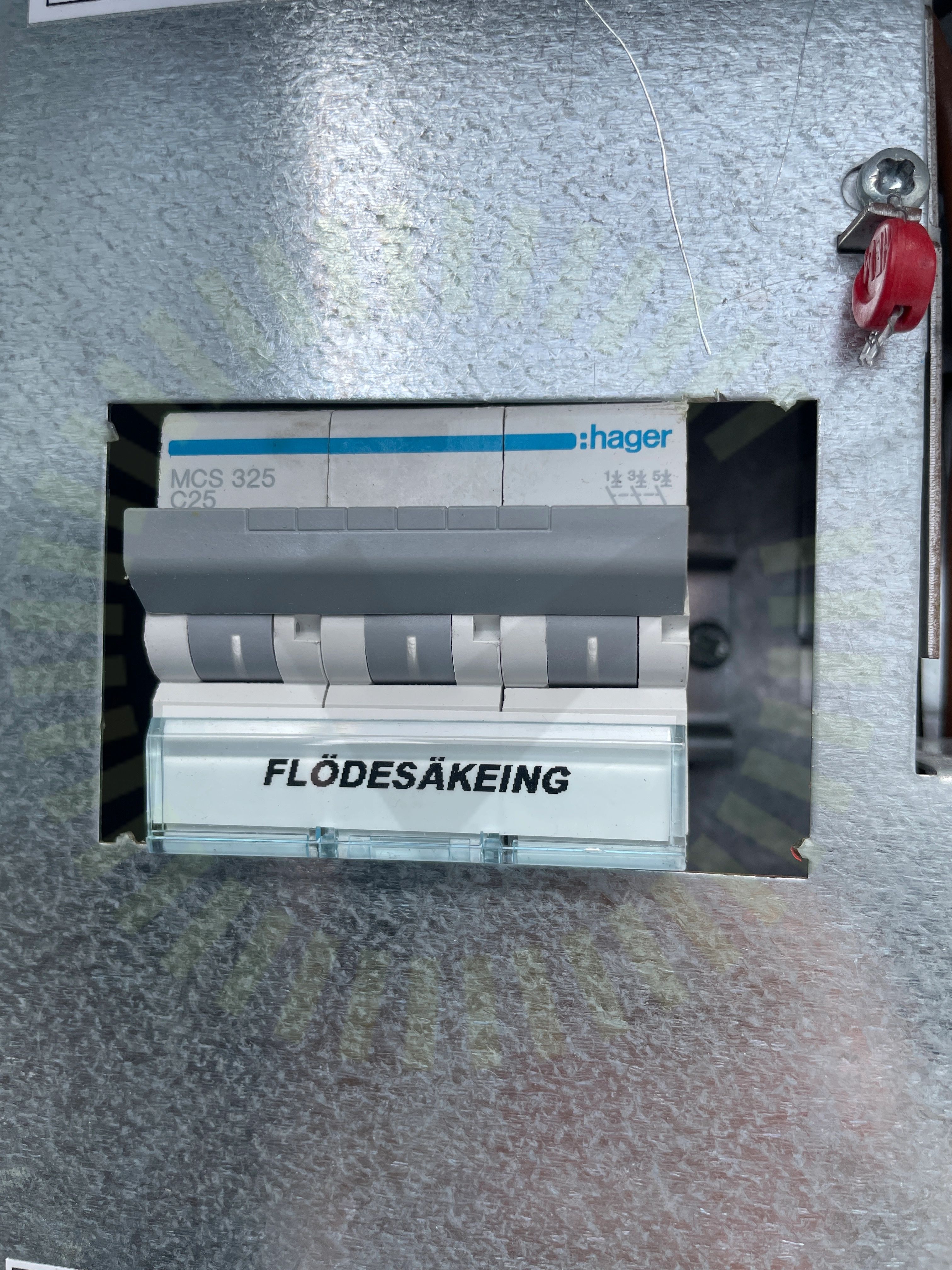

1.1 Beröringsskyddet i fasadmätarskåp

Inte godkänd

Beröringskydd i fasadmätarskåp är ej utfört vid installation av flödessäkringar.

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/24

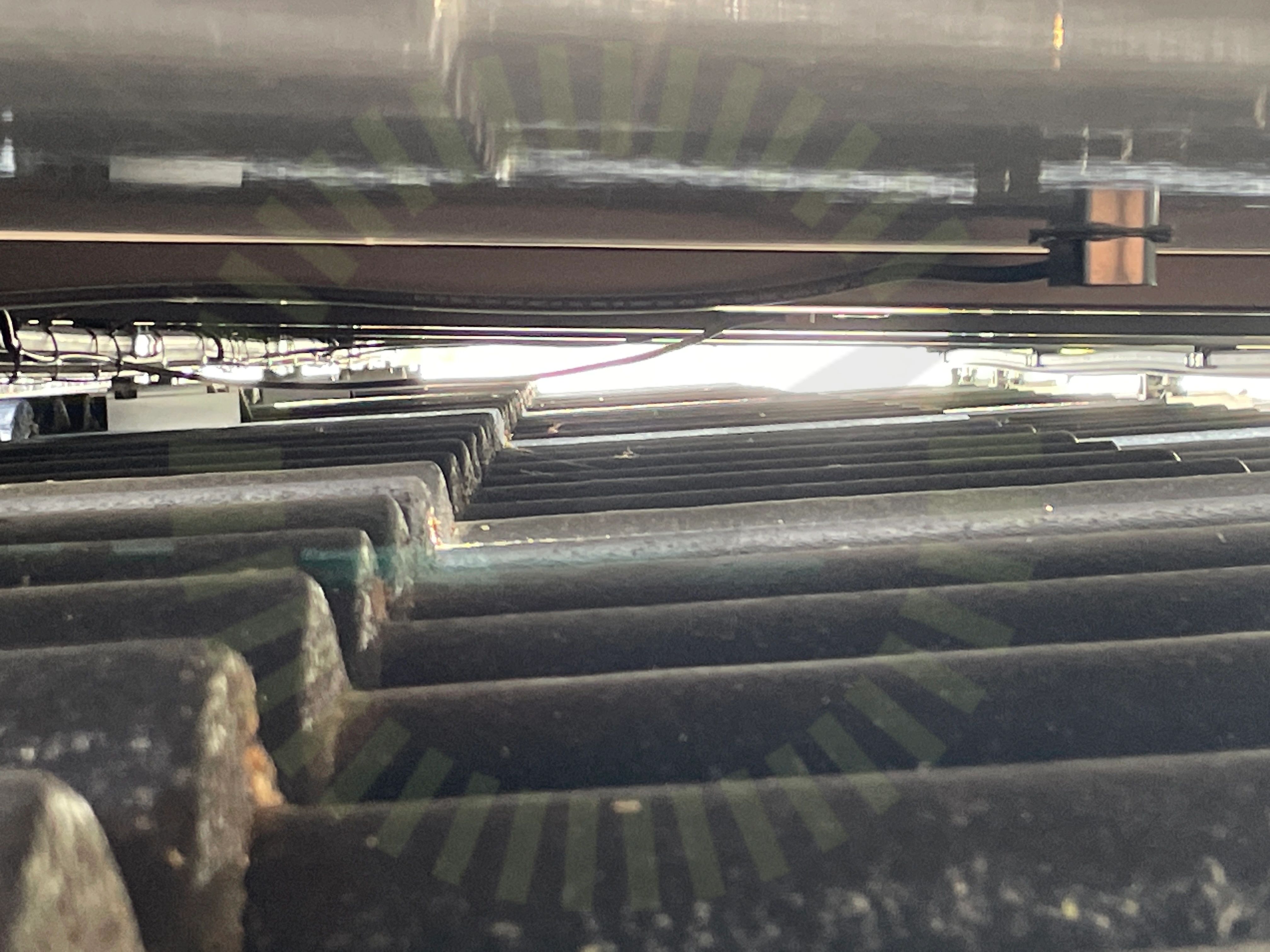

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

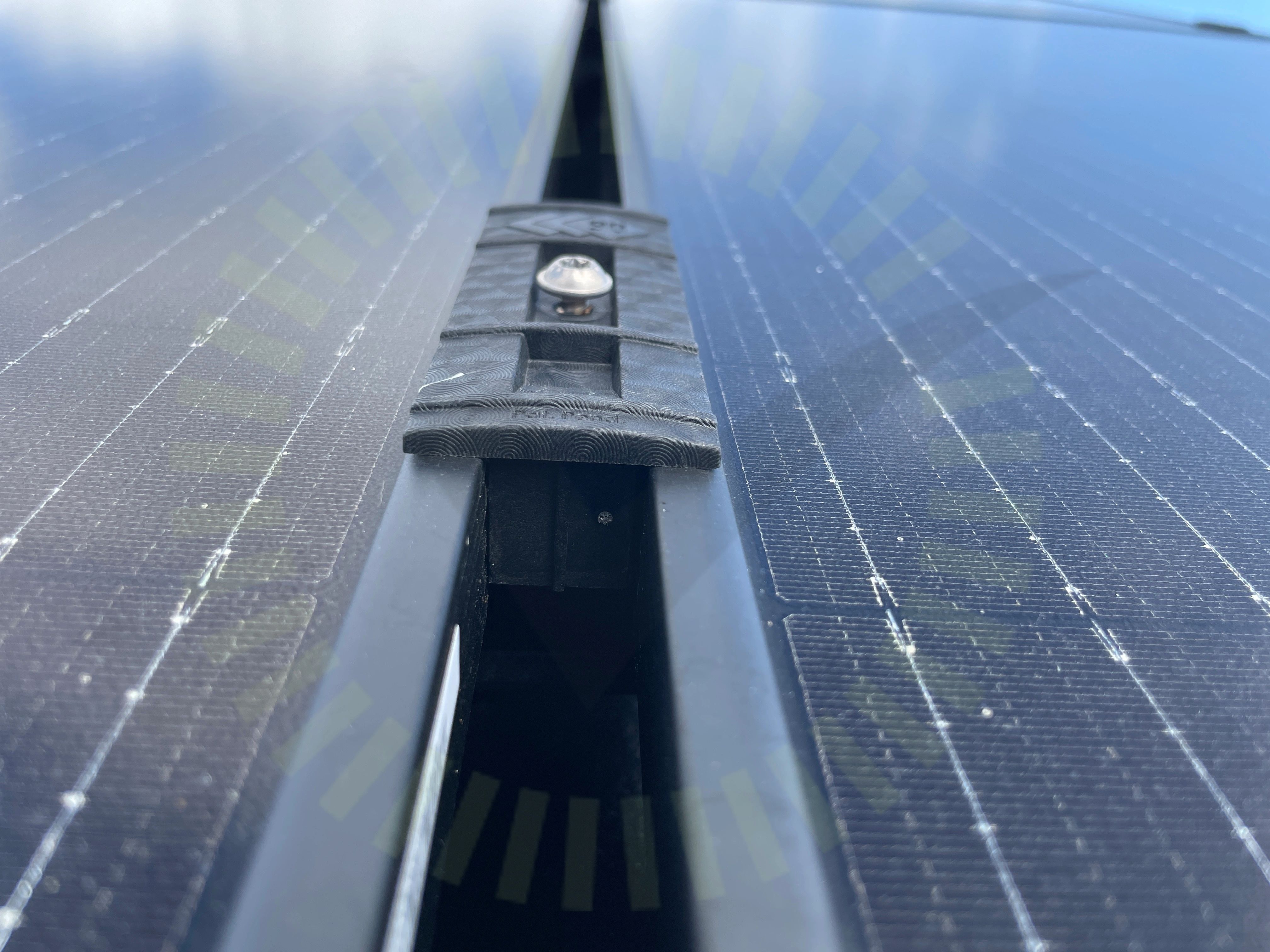

2.2 Mittklämmor skruv

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruv ej bottnad.

2.3 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ligger inte dikt an panelram.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

2/18

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till panelram.

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral där växelriktare är inkopplad på.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid kapsling där växelriktare är inkopplad.

SEK 457, Sida 42

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5

Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/35

6.1 Kabeldimensionering

Rekommendation

Kablage är underdimensionerat för anläggningens produktion. Underlag för att vald kabel klarar av belastning saknas.

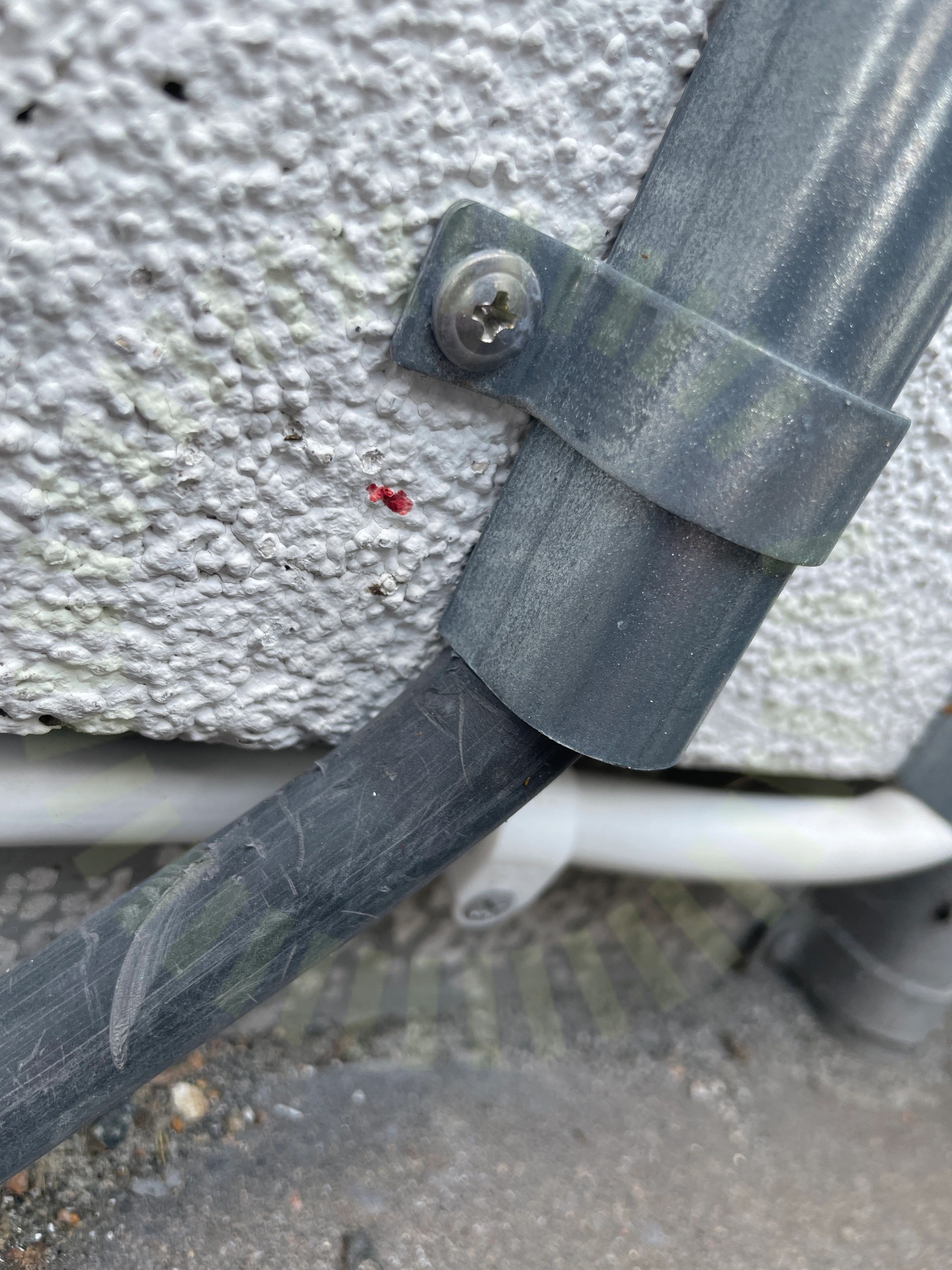

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Ligger med hårt tryck mot kabelskyddet.

Godkända kontrollpunkter

33/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Ledare anslutna

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
