Besiktningsrapport

8.8

Installation av

Reload Solar Sweden AB

Datum

6 september 2023

Ort

Upplands Väsby , Stockholms län

Kabeluppfästning

Skenskarvar

Kopplingslåda

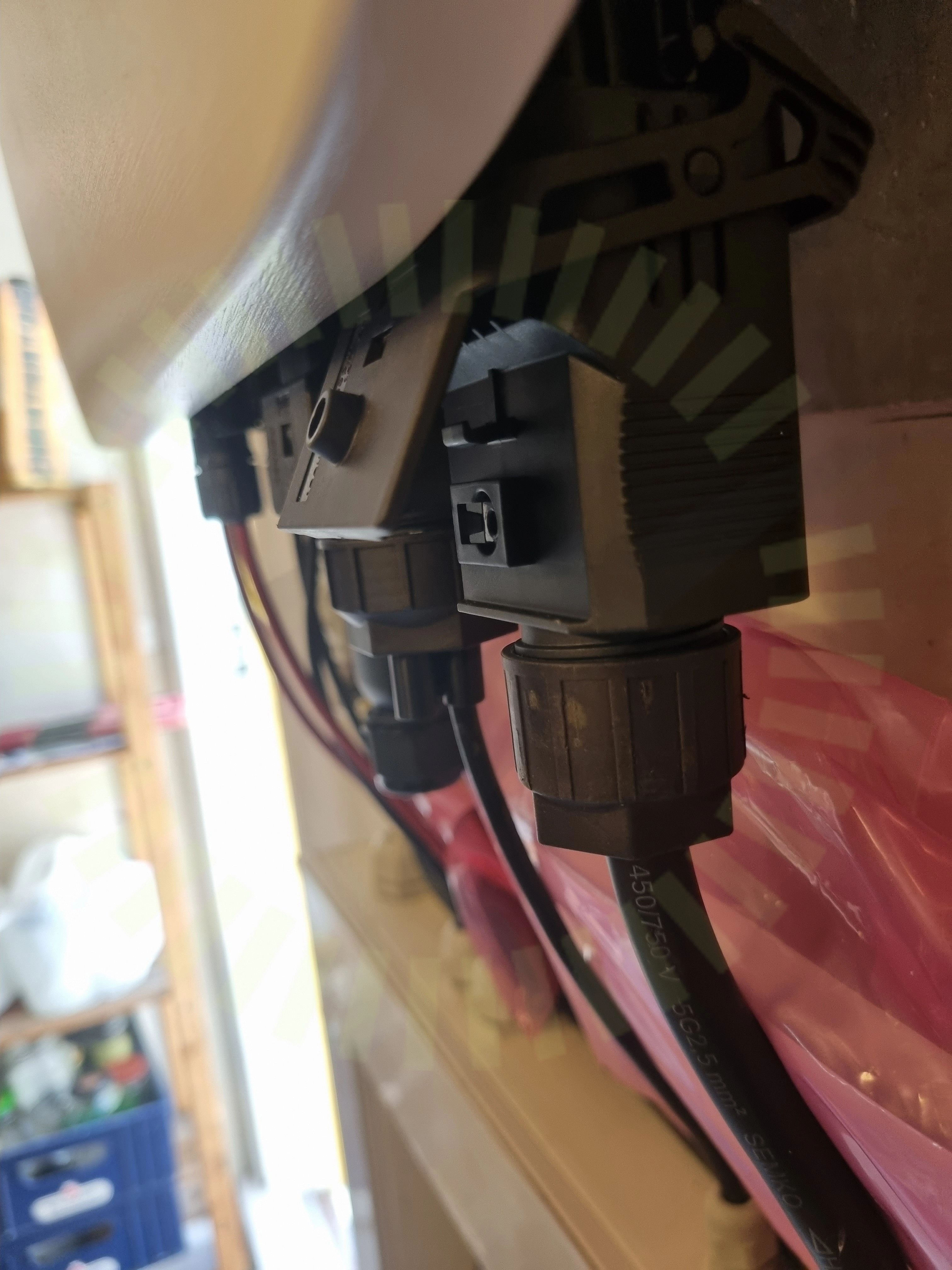

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

K2: BasicRail

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Reload Solar Sweden AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, K2: BasicRail (34)Tak 1, Longi: LR5-54HPB 390-410M (17)Undercentral (9)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Ej tillgängligt vid besiktning

1/6

Anslutning

Tak 1, K2: BasicRail

Anmärkningar

3/27

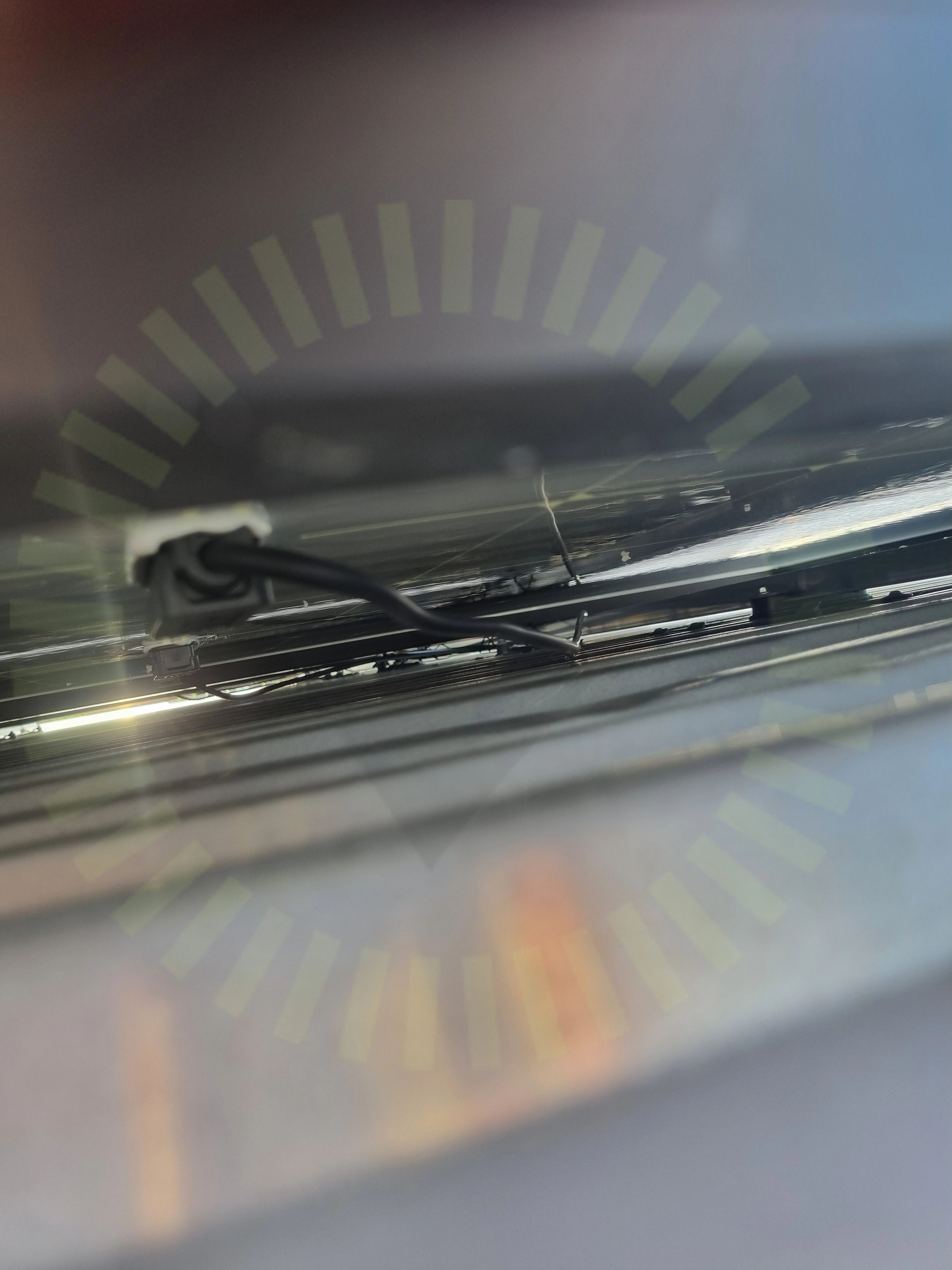

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

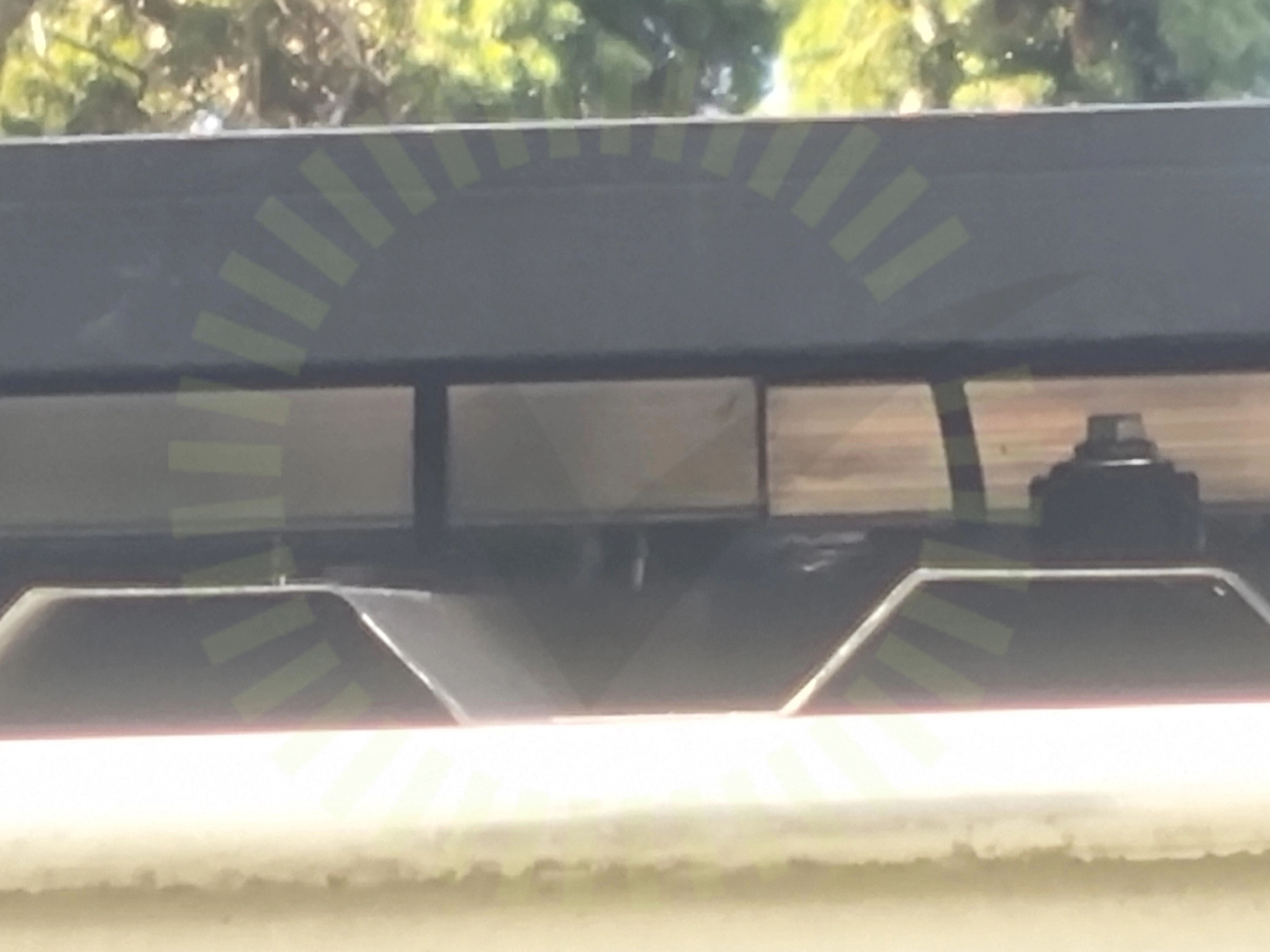

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar sitter på samma sida om skenkoppling

BasicRail-assembly-en, Sida 12

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för garagetaket saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/27

Använd plåtskruv

Använd skruv för klämma

Bredd av profiltoppen

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Plåtens tjocklek

Plåtinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

SpeedLock

Takinformation

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Infästningarnas placering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/17

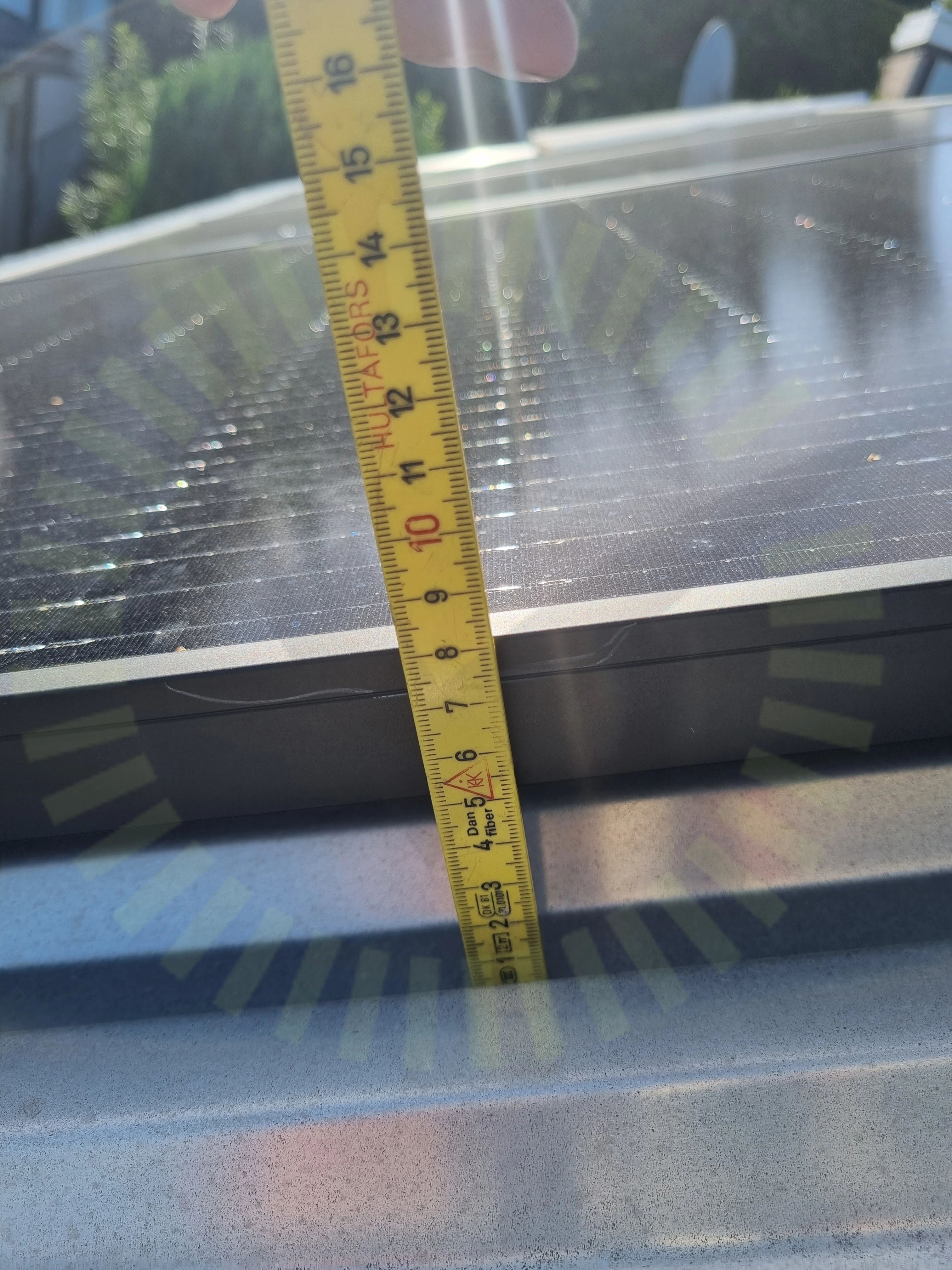

4.1 Avstånd till tak

Inte godkänd

Avståndet panelen behöver till taket för att få rätt ventilering uppfylls inte.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

4.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

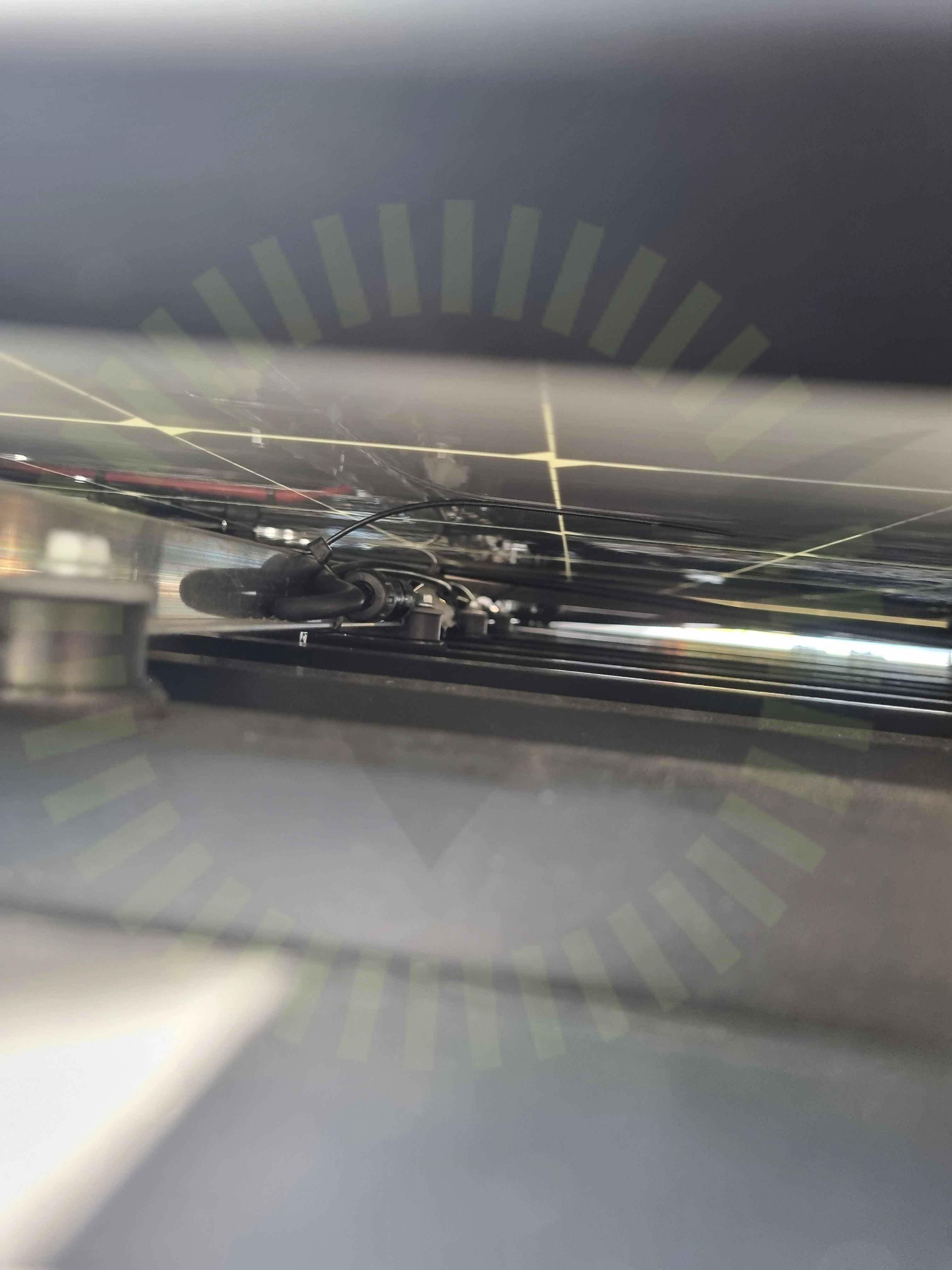

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

10/17

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Överlappning

Ej tillgängligt vid besiktning

4/17

Förbindelse av kontakter

Kontaktdon

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav på undercentral samt arbetsbrytare. Se referens.

SEK 457, Sida 42

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Informering av solceller

Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

7/33

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

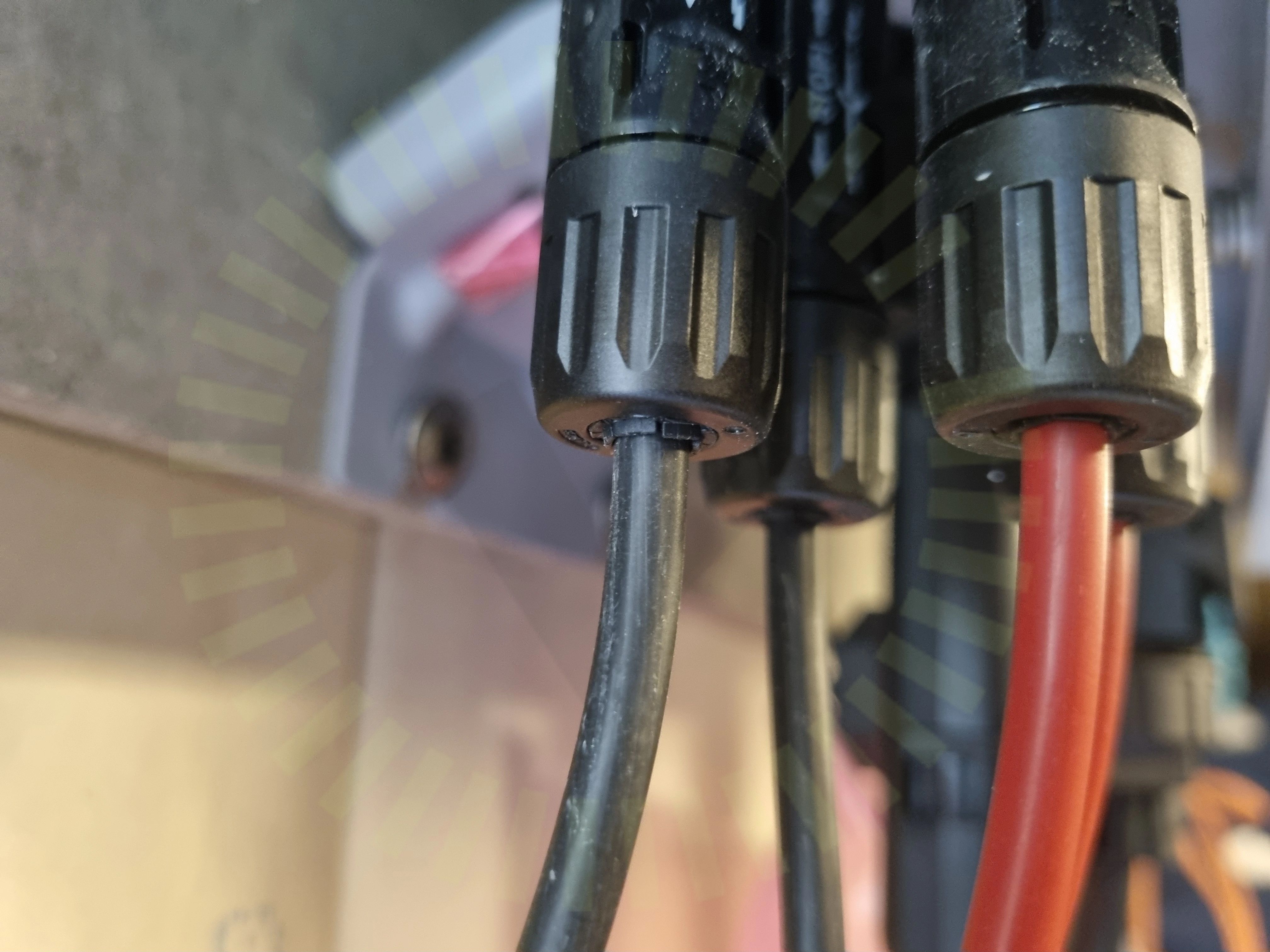

7.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

7.3 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

7.4 Jordning av chassi

Inte godkänd

PE kabel ska vara grön/gul utefter hela sin längd.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

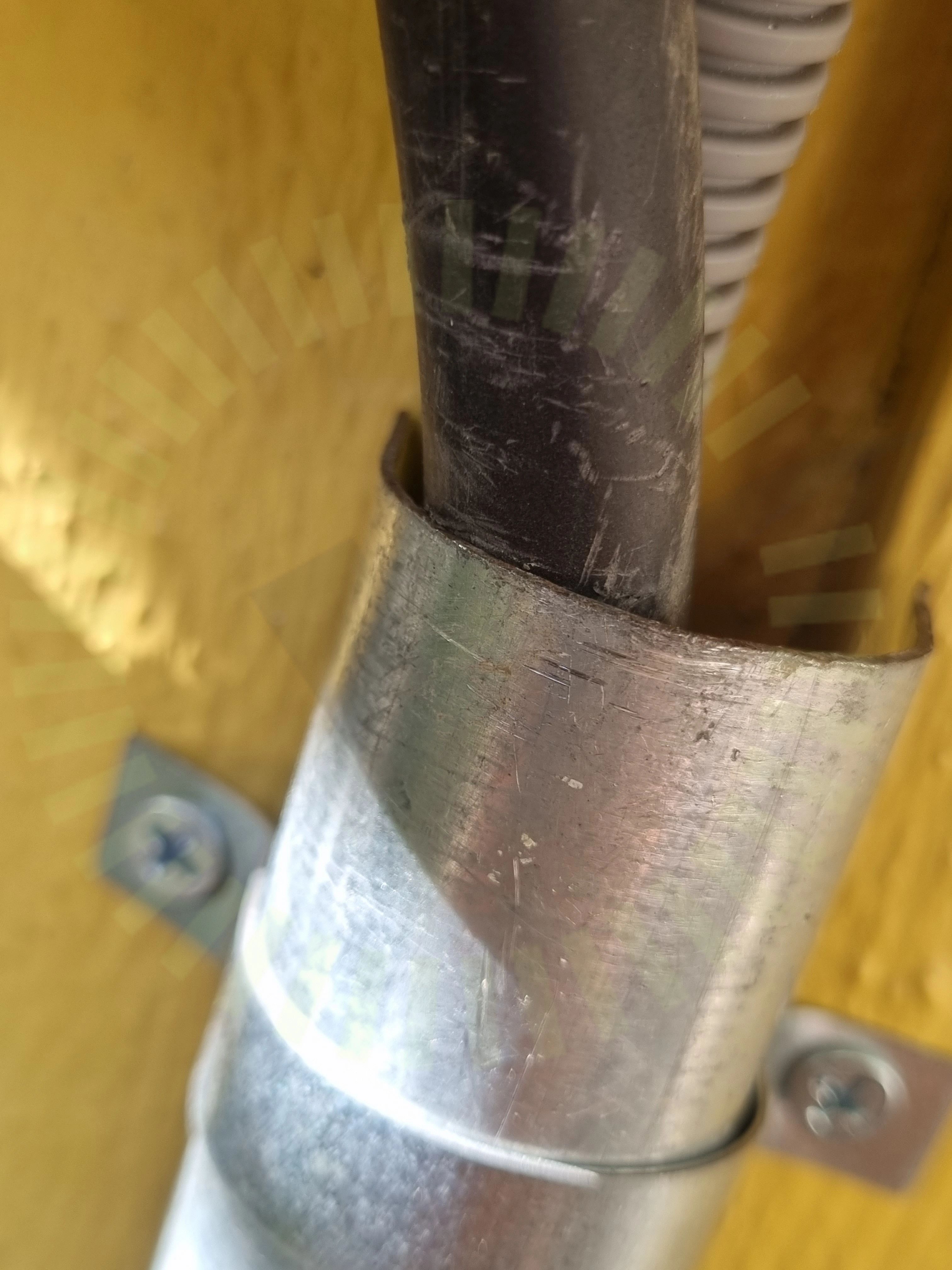

7.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. AC kablage som går till undercentral

7.6 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng. Paneler på huvudbyggnad och garage är i samma sträng

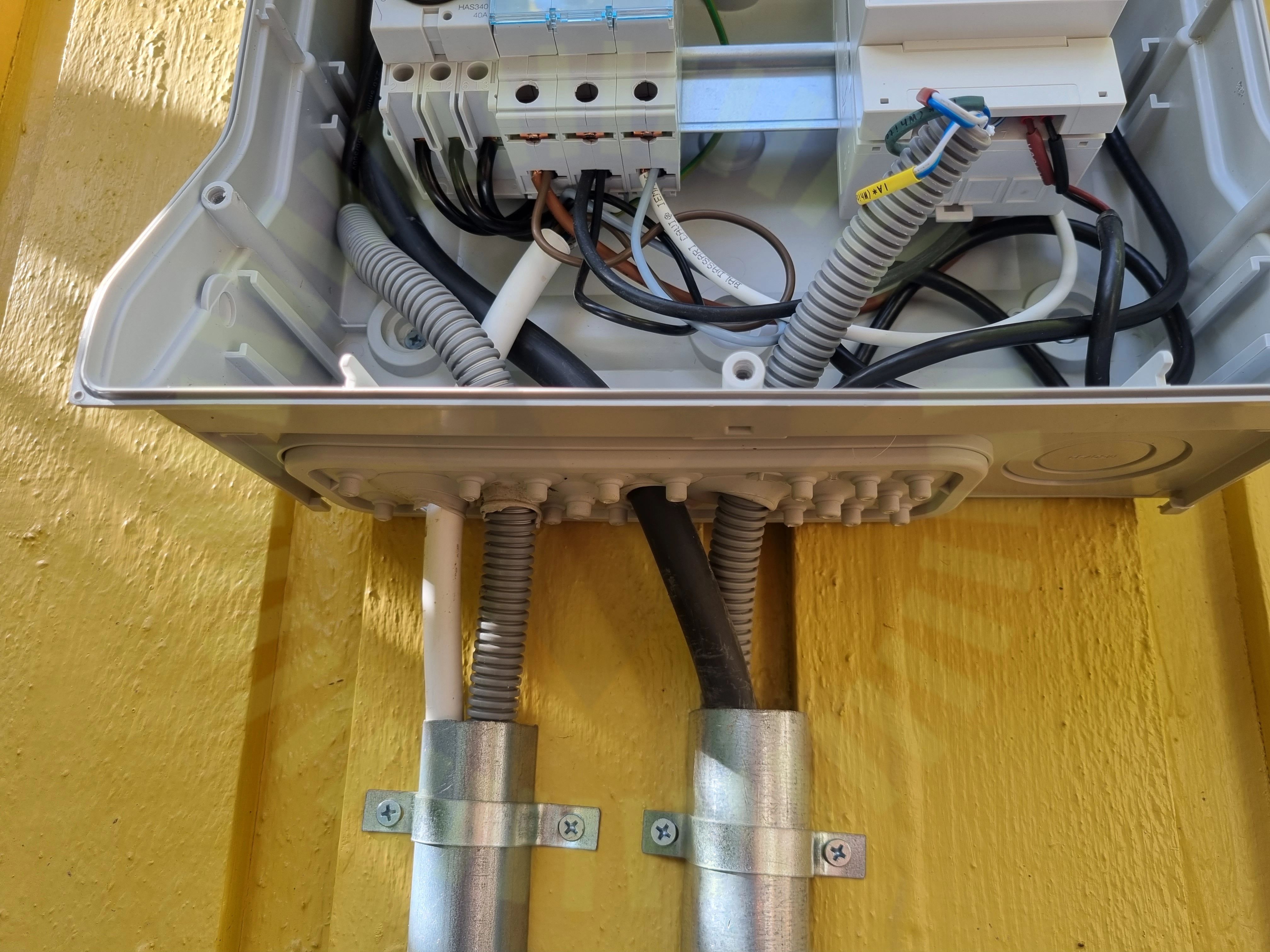

7.7 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Flexrör som går till undercentral.

Godkända kontrollpunkter

26/33

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation
